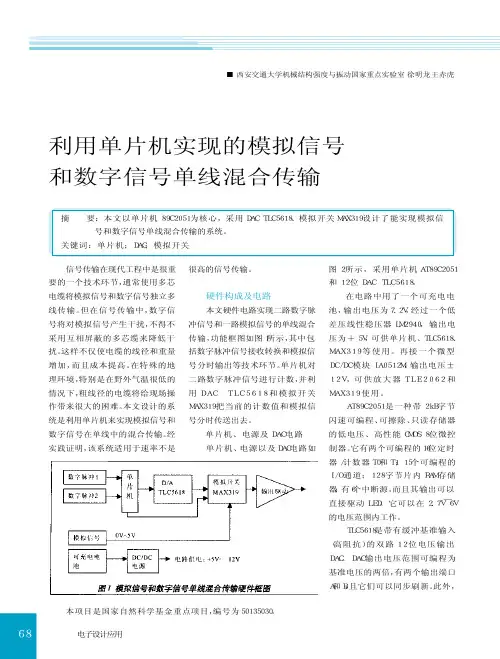

2004.1 电子设计应用 www.eaw.com.cn图1 模拟信号和数字信号单线混合传输硬件框图信号传输在现代工程中是很重要的一个技术环节,通常使用多芯电缆将模拟信号和数字信号独立多线传输。
但在信号传输中,数字信号将对模拟信号产生干扰,不得不采用互相屏蔽的多芯缆来降低干扰。
这样不仅使电缆的线径和重量增加,而且成本提高。
在特殊的地理环境,特别是在野外气温很低的情况下,粗线径的电缆将给现场操作带来很大的困难。
本文设计的系统是利用单片机来实现模拟信号和很高的信号传输。
硬件构成及电路本文硬件电路实现二路数字脉冲信号和一路模拟信号的单线混合传输,功能框图如图1所示,其中包括数字脉冲信号接收转换和模拟信号分时输出等技术环节。
单片机对二路数字脉冲信号进行计数,并利用DAC TLC5618和模拟开关MAX319把当前的计数值和模拟信号分时传送出去。
图2所示,采用单片机AT89C2051和12位DAC TLC5618。
在电路中用了一个可充电电池,输出电压为7.2V,经过一个低差压线性稳压器LM2940,输出电压为+5V,可供单片机、TLC5618、MAX319等使用。
再接一个微型DC/DC模块IA0512M,输出电压±12V,可供放大器TLE2062和MAX319使用。
AT89C2051是一种带2kB字节闪速可编程、可擦除、只读存储器CMOS 8位微控它有两个可编程的16位定时;15个可编程的通道;128字节片内RAM存储有6个中断源,而且其输出可以LED。
它可以在2.7V ̄6VTLC5618是带有缓冲基准输入的双路12位电压输出输出电压范围可编程为有两个输出端口,且它们可以同步刷新。
此外,利用单片机实现的模拟信号和数字信号单线混合传输■ 西安交通大学机械结构强度与振动国家重点实验室 徐明龙 王赤虎本项目是国家自然科学基金重点项目,编号为50135030。
www.eaw.com.cn 电子设计应用 2004.169图3 混合信号输出电路图2 单片机、电源及DAC电路3线串行总线可对TLC5618制,采用单5V电源工作。

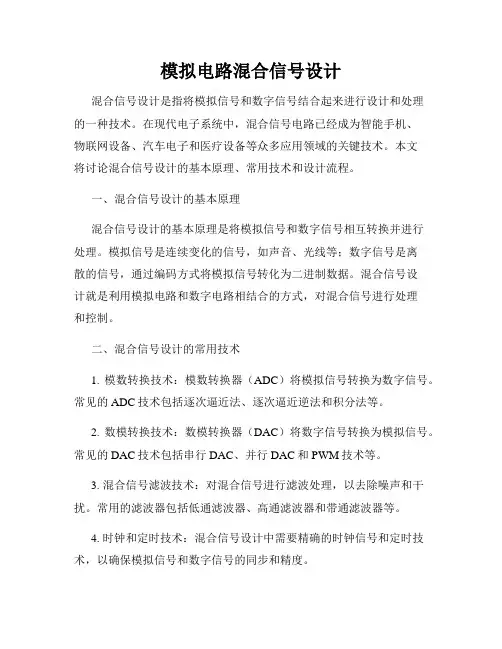

模拟电路混合信号设计混合信号设计是指将模拟信号和数字信号结合起来进行设计和处理的一种技术。
在现代电子系统中,混合信号电路已经成为智能手机、物联网设备、汽车电子和医疗设备等众多应用领域的关键技术。
本文将讨论混合信号设计的基本原理、常用技术和设计流程。
一、混合信号设计的基本原理混合信号设计的基本原理是将模拟信号和数字信号相互转换并进行处理。
模拟信号是连续变化的信号,如声音、光线等;数字信号是离散的信号,通过编码方式将模拟信号转化为二进制数据。
混合信号设计就是利用模拟电路和数字电路相结合的方式,对混合信号进行处理和控制。
二、混合信号设计的常用技术1. 模数转换技术:模数转换器(ADC)将模拟信号转换为数字信号。
常见的ADC技术包括逐次逼近法、逐次逼近逆法和积分法等。
2. 数模转换技术:数模转换器(DAC)将数字信号转换为模拟信号。
常见的DAC技术包括串行DAC、并行DAC和PWM技术等。
3. 混合信号滤波技术:对混合信号进行滤波处理,以去除噪声和干扰。
常用的滤波器包括低通滤波器、高通滤波器和带通滤波器等。
4. 时钟和定时技术:混合信号设计中需要精确的时钟信号和定时技术,以确保模拟信号和数字信号的同步和精度。
三、混合信号设计的流程1. 确定需求和规格:首先确定混合信号设计的需求和规格,包括系统的功能、性能、输入输出参数等。
2. 电路设计:根据需求和规格,进行混合信号电路的设计。
包括模拟电路和数字电路的设计,选择合适的模拟和数字器件。
3. 仿真和验证:利用模拟仿真和数字仿真工具对电路进行仿真和验证,以确保电路的功能和性能。
4. PCB设计和布局:根据电路设计,进行PCB设计和布局,确保信号的良好传输和电磁兼容性。
5. 组件选择和采购:选择合适的组件和器件,并进行采购。
6. 计算和优化:对电路进行计算和优化,以满足设计需求和规格。
7. 测试和调试:对设计的混合信号电路进行测试和调试,以验证电路的功能和性能。

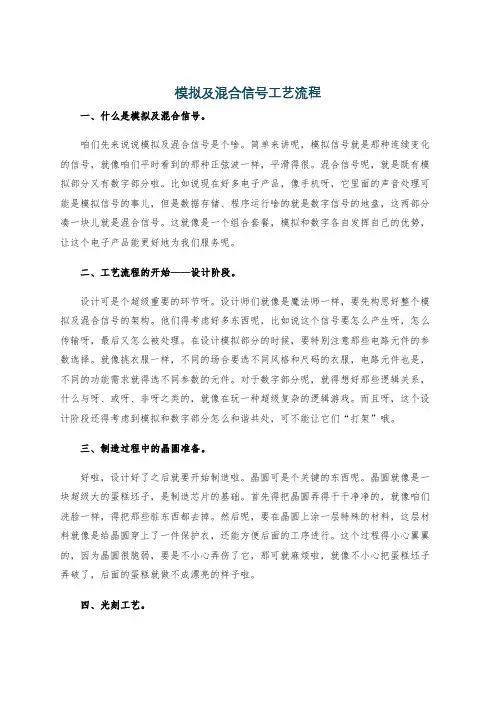

模拟及混合信号工艺流程一、什么是模拟及混合信号。
咱们先来说说模拟及混合信号是个啥。
简单来讲呢,模拟信号就是那种连续变化的信号,就像咱们平时看到的那种正弦波一样,平滑得很。
混合信号呢,就是既有模拟部分又有数字部分啦。
比如说现在好多电子产品,像手机呀,它里面的声音处理可能是模拟信号的事儿,但是数据存储、程序运行啥的就是数字信号的地盘,这两部分凑一块儿就是混合信号。
这就像是一个组合套餐,模拟和数字各自发挥自己的优势,让这个电子产品能更好地为我们服务呢。
二、工艺流程的开始——设计阶段。
设计可是个超级重要的环节呀。
设计师们就像是魔法师一样,要先构思好整个模拟及混合信号的架构。
他们得考虑好多东西呢,比如说这个信号要怎么产生呀,怎么传输呀,最后又怎么被处理。
在设计模拟部分的时候,要特别注意那些电路元件的参数选择。
就像挑衣服一样,不同的场合要选不同风格和尺码的衣服,电路元件也是,不同的功能需求就得选不同参数的元件。
对于数字部分呢,就得想好那些逻辑关系,什么与呀、或呀、非呀之类的,就像在玩一种超级复杂的逻辑游戏。
而且呀,这个设计阶段还得考虑到模拟和数字部分怎么和谐共处,可不能让它们“打架”哦。
三、制造过程中的晶圆准备。
好啦,设计好了之后就要开始制造啦。
晶圆可是个关键的东西呢。
晶圆就像是一块超级大的蛋糕坯子,是制造芯片的基础。
首先得把晶圆弄得干干净净的,就像咱们洗脸一样,得把那些脏东西都去掉。
然后呢,要在晶圆上涂一层特殊的材料,这层材料就像是给晶圆穿上了一件保护衣,还能方便后面的工序进行。
这个过程得小心翼翼的,因为晶圆很脆弱,要是不小心弄伤了它,那可就麻烦啦,就像不小心把蛋糕坯子弄破了,后面的蛋糕就做不成漂亮的样子啦。
四、光刻工艺。
光刻工艺可是个很神奇的步骤呢。
想象一下,我们要在晶圆这个大蛋糕上画出超级精细的图案。
光刻就像是用一支超级超级细的笔在画一样。
通过光照的方式,把设计好的电路图案转移到晶圆上。
这个过程就像是在黑暗中用手电筒照着模板,然后在墙上投出影子一样,只不过这里的影子就是我们要的电路图案啦。

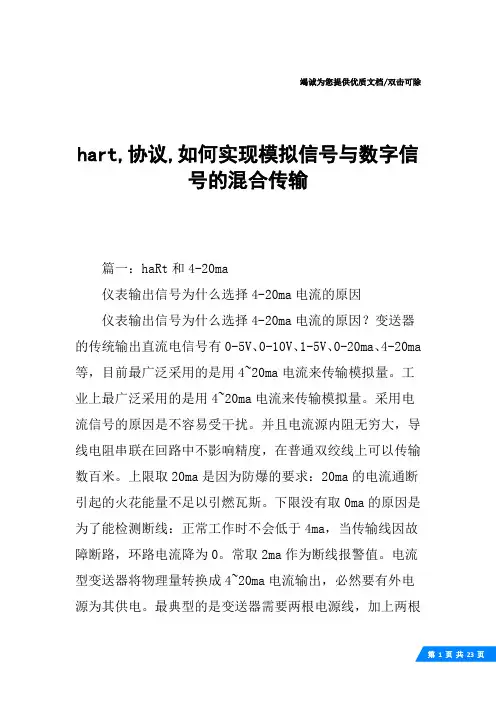

竭诚为您提供优质文档/双击可除hart,协议,如何实现模拟信号与数字信号的混合传输篇一:haRt和4-20ma仪表输出信号为什么选择4-20ma电流的原因仪表输出信号为什么选择4-20ma电流的原因?变送器的传统输出直流电信号有0-5V、0-10V、1-5V、0-20ma、4-20ma 等,目前最广泛采用的是用4~20ma电流来传输模拟量。
工业上最广泛采用的是用4~20ma电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大,导线电阻串联在回路中不影响精度,在普通双绞线上可以传输数百米。
上限取20ma是因为防爆的要求:20ma的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0ma的原因是为了能检测断线:正常工作时不会低于4ma,当传输线因故障断路,环路电流降为0。
常取2ma作为断线报警值。
电流型变送器将物理量转换成4~20ma电流输出,必然要有外电源为其供电。
最典型的是变送器需要两根电源线,加上两根电流输出线,总共要接4根线,称之为四线制变送器。
当然,电流输出可以与电源公用一根线(公用Vcc或者gnd),可节省一根线,称之为三线制变送器。
其实大家可能注意到,4-20ma电流本身就可以为变送器供电,如图1c所示。
变送器在电路中相当于一个特殊的负载,特殊之处在于变送器的耗电电流在4~20ma之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线,因而被称为两线制变送器。
工业电流环标准下限为4ma,因此只要在量程范围内,变送器至少有4ma供电。
这使得两线制传感器的设计成为可能。
在工业应用中,测量点一般在现场,而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算,省去2根导线意味着成本降低近百元!因此在实际使用中两线制传感器得到越来越多的应用。
仪表输出信号为什么选择4-20ma电流的原因:远传信号用电流源优于电压源的原因:因为现场与控制室之间的距离较远,连接电线的电阻较大时,如果用电压源信号远传,由于电线电阻与接收仪表输入电阻的分压,将产生较大的误差,而用恒电流源信号作为远传,只要传送回路不出现分支,回路中的电流就不会随电线长短而改变,从而保证了传送的精度。
模拟与数字混合信号集成电路设计方法与技巧数字混合信号集成电路(Analog Mixed-Signal Integrated Circuit,简称AMS IC)是同时包含了模拟电路和数字电路的集成电路。
它可以完成模拟信号处理和数字信号处理两种功能,广泛应用于各种领域,例如通信、消费电子、汽车电子等。
在设计AMS IC时,需要考虑到模拟电路和数字电路之间的相互影响,以及相应的设计方法和技巧。
首先,AMS IC设计需要综合考虑模拟电路和数字电路。
模拟电路主要用于接收和处理模拟信号,需要考虑到噪声、幅度范围、线性度、频率响应等因素。
数字电路主要用于处理和传输数字信号,需要考虑到时钟、功耗、面积、速度等因素。
在设计AMS IC时,需要找到一个平衡点,既能满足模拟电路的性能要求,又能满足数字电路的性能要求。
其次,AMS IC设计需要注意模拟电路和数字电路之间的相互影响。
模拟电路的性能对数字电路有直接影响,例如模拟电路的噪声和非线性度会降低数字电路的性能。
数字电路的操作也会对模拟电路产生影响,例如时钟的频率和相位会影响模拟电路的采样和重建性能。
因此,在设计AMS IC时,需要仔细分析和评估这些影响,并采取相应的措施来降低不良影响。
在AMS IC设计中,还需要考虑一些特殊技巧和方法。
首先,需要设计合适的模拟-数字界面电路,将模拟信号转换为数字信号,并将数字信号转换为模拟信号。
这些界面电路需要满足高速传输、低功耗、低噪声等要求。
其次,需要采取合适的电源和接地策略,以降低模拟电路和数字电路之间的干扰。
例如,可以采用分层供电和模拟数字分隔,减少共模噪声的影响。
此外,还需要合理选择器件和工艺,例如选择高性能模拟电路器件、互补金属氧化物半导体(CMOS)工艺等,以实现设计需求。
在实际AMS IC设计中,还需要运用一些常用的技巧和工具。
例如,可以采用模拟电路仿真工具来评估模拟电路的性能,例如SPICE。
可以采用时序分析工具来评估数字电路的性能,例如伊凡威尔科技公司的PrimeTime。

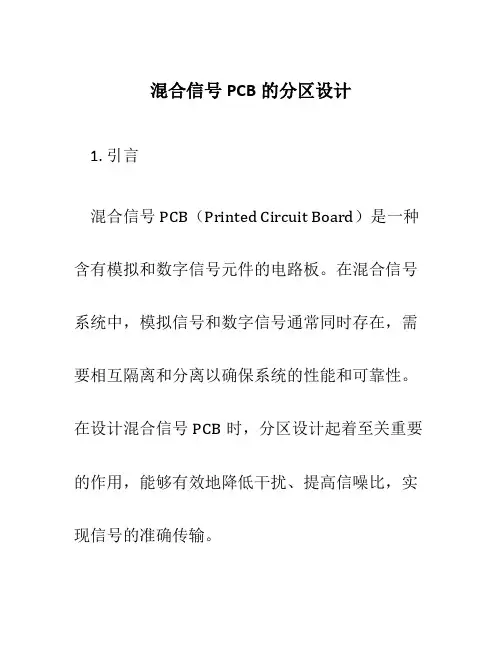

混合信号PCB的分区设计1. 引言混合信号PCB(Printed Circuit Board)是一种含有模拟和数字信号元件的电路板。
在混合信号系统中,模拟信号和数字信号通常同时存在,需要相互隔离和分离以确保系统的性能和可靠性。
在设计混合信号PCB时,分区设计起着至关重要的作用,能够有效地降低干扰、提高信噪比,实现信号的准确传输。
2. 分区设计原则混合信号PCB的分区设计需要遵循以下几个原则:•隔离模拟与数字部分:模拟信号和数字信号应该分别位于不同的区域,以避免相互之间的干扰。
模拟部分通常更加敏感,对噪声和干扰更为敏感,因此应该远离数字部分。
•分离功率与信号地:功率地和信号地需要分离,以避免功率回流时对信号的干扰。
功率地和信号地的分离可以通过不同的地区域划分实现,或者通过添加隔离线隔离。
•同类信号的聚集:将相同类型的信号集中在一起,以最大程度地降低噪声和干扰对信号的影响。
相同类型的信号可以通过差分对、电源平面或地平面等方式进行聚集。
3. 分区设计方法3.1. 逻辑分区逻辑分区是根据电路的功能模块进行划分。
将不同的功能模块划分到不同的区域中,以实现功能模块之间的隔离。
逻辑分区可以根据硬件抽象级别进行,比如将模拟前端和数字后端分开。
3.2. 电源与地分区电源与地分区是根据电源和地的需求进行划分。
将电源和地平面的区域划分开,避免功率回流和接地问题,从而减少信号的干扰。
电源和地分区可以根据信号的功率需求进行划分,将高功率信号与低功率信号分离。
3.3. 高频与低频分区高频信号和低频信号具有不同的传输特性和对环境噪声的敏感度。
将高频信号和低频信号分别放置在不同的区域中,可以有效地降低相互之间的干扰。
同时,高频分区需要注意信号的传输线长问题,以避免信号的失真。
4. 分区设计实例下面以一个实际的混合信号PCB设计为例,介绍一种分区设计方法。
4.1. 分区划分根据逻辑分区的原则,将混合信号PCB划分为模拟部分和数字部分两个区域。
竭诚为您提供优质文档/双击可除hart,协议,如何实现模拟信号与数字信号的混合传输篇一:haRt和4-20ma仪表输出信号为什么选择4-20ma电流的原因仪表输出信号为什么选择4-20ma电流的原因?变送器的传统输出直流电信号有0-5V、0-10V、1-5V、0-20ma、4-20ma 等,目前最广泛采用的是用4~20ma电流来传输模拟量。
工业上最广泛采用的是用4~20ma电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大,导线电阻串联在回路中不影响精度,在普通双绞线上可以传输数百米。
上限取20ma是因为防爆的要求:20ma的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0ma的原因是为了能检测断线:正常工作时不会低于4ma,当传输线因故障断路,环路电流降为0。
常取2ma作为断线报警值。
电流型变送器将物理量转换成4~20ma电流输出,必然要有外电源为其供电。
最典型的是变送器需要两根电源线,加上两根电流输出线,总共要接4根线,称之为四线制变送器。
当然,电流输出可以与电源公用一根线(公用Vcc或者gnd),可节省一根线,称之为三线制变送器。
其实大家可能注意到,4-20ma电流本身就可以为变送器供电,如图1c所示。
变送器在电路中相当于一个特殊的负载,特殊之处在于变送器的耗电电流在4~20ma之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线,因而被称为两线制变送器。
工业电流环标准下限为4ma,因此只要在量程范围内,变送器至少有4ma供电。
这使得两线制传感器的设计成为可能。
在工业应用中,测量点一般在现场,而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算,省去2根导线意味着成本降低近百元!因此在实际使用中两线制传感器得到越来越多的应用。
仪表输出信号为什么选择4-20ma电流的原因:远传信号用电流源优于电压源的原因:因为现场与控制室之间的距离较远,连接电线的电阻较大时,如果用电压源信号远传,由于电线电阻与接收仪表输入电阻的分压,将产生较大的误差,而用恒电流源信号作为远传,只要传送回路不出现分支,回路中的电流就不会随电线长短而改变,从而保证了传送的精度。
数模混合ic-概述说明以及解释1.引言1.1 概述数模混合IC是指在一个芯片内集成了模数混合信号电路的集成电路,它将数字电路与模拟电路有机地结合在一起。
随着电子技术的快速发展和市场需求的不断增加,数模混合IC的应用逐渐得到了广泛关注和应用。
数模混合IC主要用于将模拟信号转换为数字信号或将数字信号转换为模拟信号的过程中。
它可以实现模拟信号的采样、滤波、放大、调制、解调等功能,同时能够进行数字信号的处理、编解码、调制解调等操作。
因此,数模混合IC被广泛应用于通信、音视频处理、传感器接口等领域。
数模混合IC的设计流程主要包括需求分析、系统设计、电路设计、电路仿真、布局布线、验证测试等多个环节。
在设计过程中,需要考虑电路的性能指标、功耗、面积、成本等因素,以确保设计出满足实际应用需求的芯片。
数模混合IC相比于传统的模拟电路和数字电路独立设计的方式,具有一定的优势和挑战。
它可以减少电路间的接口,简化系统设计,提高集成度和性能。
然而,由于数字和模拟电路之间的互相影响和干扰,数模混合IC的设计和验证相对较为复杂,对设计人员的技术水平要求较高。
总之,数模混合IC作为一种集成度高、功能强大的芯片设计技术,具有广泛的应用前景。
随着科技的不断进步和市场需求的不断变化,数模混合IC的应用将得到进一步的推广和发展。
未来,数模混合IC设计将更加注重低功耗、高性能、高集成度和低成本等方面的探索,为各个领域的应用提供更加优越的解决方案。
1.2文章结构文章结构部分的内容可以按照以下方式进行编写:2. 文章结构本文分为引言、正文和结论三个部分。
每个部分包含多个小节,具体的结构如下:2.1 引言2.1.1 概述2.1.2 文章结构2.1.3 目的2.1.4 总结2.2 正文2.2.1 数模混合IC的定义2.2.2 数模混合IC的应用领域2.2.3 数模混合IC的设计流程2.2.4 数模混合IC的优势和挑战2.3 结论2.3.1 数模混合IC的发展前景2.3.2 数模混合IC的应用推广2.3.3 数模混合IC的未来发展方向2.3.4 总结在引言部分,我们将概述整篇文章的主要内容、目的以及总结。
第7卷第5期漯河职业技术学院学报V01.7No.52008年9月JournalofLuoheVocationalTechnologyCollegeSep.2008模拟/混合信号IC版图设计技术吴尘天生(苏州市职业大学电子信息工程系,江苏苏州215104)寺·÷·辛。
··争。
‘争‘—争‘寺·寺一-6"·夺·÷··争·孛·-6-·.6-·—争·-6-·—争··争··争·夺·-6-·-.6-·争·÷·÷·夺·÷·专-·÷·夺··争·-6-··争·争·争·夺·争·专·-6-·-}·-争·々·-.6-·寺一-6-·幸·-6-·夸·摘要:阐述了基于芯片级(Chip—Level)模拟/混合信号IC版图设计技术,从电源线规划、布局布线、ESD保护电路和“闩领”防制四个方面总结了版图设计中的技巧.强调了版图设计聍于集成电路实现的重要性。
关键词:芯片级;模拟/混合信号电路;版图设计中图分类号:TP331.1+1文献标识码:A文章编号:1671—7864(2008)05—0045—02夺··争··}·.·争··}··争·.争·—争··串··争··}··}··争··}·夺··}··争··}··}···争·—串··}.·—}··}··串·—争··争·.t}··争··}··亭.·.孛-.c}-.争·夺·.串·.c}·.争·.t}··各·.5.·6..S..6..。

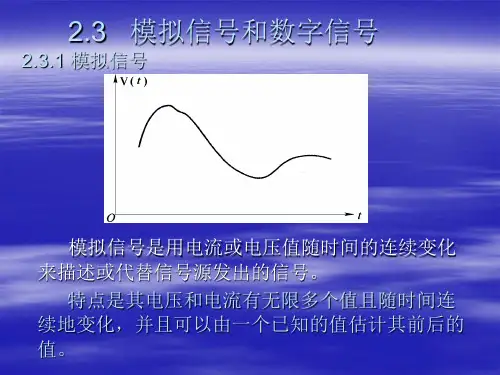

模拟信号与数字信号的区别和优缺点模拟信号和数字信号优缺点1.模拟通信模拟通信的优点是直观且容易实现,但存在两个主要缺点。
(1)保密性差模拟通信,尤其是微波通信和有线明线通信,很容易被窃听。
只要收到模拟信号,就容易得到通信内容。
(2)抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰,噪声和信号混合后难以分开,从而使得通信质量下降。
线路越长,噪声的积累也就越多。
2.数字通信(1)数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音,可以利用电子电路构成的门限电压(称为阈值)去衡量输入的信号电压,只有达到某一电压幅度,电路才会有输出值,并自动生成一整齐的脉冲(称为整形或再生)。
较小杂音电压到达时,由于它低于阈值而被过滤掉,不会引起电路动作。
因此再生的信号与原信号完全相同,除非干扰信号大于原信号才会产生误码。
为了防止误码,在电路中设置了检验错误和纠正错误的方法,即在出现误码时,可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输,也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后,传输和交换统一起来,可以形成一个综合数字通信网。
(2)数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号,传送一路数字化语音信息需占20-64kHz的带宽,而一个模拟话路只占用4kHz带宽,即一路PCM信号占了几个模拟话路。
对某一话路而言,它的利用率降低了,或者详它对线路的要求提高了。
②技术要求复杂,尤其是同步技术要求精度很高。
接收方要能正确地理解发送方的意思,就必须正确地把每个码元区分开来,并且找到每个信息组的开始,这就需要收发双方严格实现同步,如果组成一个数字网的话,同步问题的解决将更加困难。
③进行模/数转换时会带来量化误差。
随着大规模集成电路的使用以及光纤等宽频带传输介质的普及,对信息的存储和传输,越来越多使用的是数字信号的方式,因此必须对模拟信号进行模/数转换,在转换中不可避免地会产生量化误差。
模拟信号与数字信号的区别和优缺点:模拟信号和数字信号优缺点1.模拟通信模拟通信的优点是直观且容易实现,但存在两个主要缺点。
(1)保密性差模拟通信,尤其是微波通信和有线明线通信,很容易被窃听。
只要收到模拟信号,就容易得到通信内容。
(2)抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰,噪声和信号混合后难以分开,从而使得通信质量下降。
线路越长,噪声的积累也就越多。
2.数字通信(1)数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音,可以利用电子电路构成的门限电压(称为阈值)去衡量输入的信号电压,只有达到某一电压幅度,电路才会有输出值,并自动生成一整齐的脉冲(称为整形或再生)。
较小杂音电压到达时,由于它低于阈值而被过滤掉,不会引起电路动作。
因此再生的信号与原信号完全相同,除非干扰信号大于原信号才会产生误码。
为了防止误码,在电路中设置了检验错误和纠正错误的方法,即在出现误码时,可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输,也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后,传输和交换统一起来,可以形成一个综合数字通信网。
(2)数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号,传送一路数字化语音信息需占20-64kHz的带宽,而一个模拟话路只占用4kHz带宽,即一路PCM信号占了几个模拟话路。
对某一话路而言,它的利用率降低了,或者详它对线路的要求提高了。
②技术要求复杂,尤其是同步技术要求精度很高。
接收方要能正确地理解发送方的意思,就必须正确地把每个码元区分开来,并且找到每个信息组的开始,这就需要收发双方严格实现同步,如果组成一个数字网的话,同步问题的解决将更加困难。
③进行模/数转换时会带来量化误差。
随着大规模集成电路的使用以及光纤等宽频带传输介质的普及,对信息的存储和传输,越来越多使用的是数字信号的方式,因此必须对模拟信号进行模/数转换,在转换中不可避免地会产生量化误差。
模拟混合信号电路设计中的布局布线技巧在混合信号电路设计中,布局布线技巧对于电路性能的稳定性和抗干扰能力起着至关重要的作用。
正确的布局布线可以有效降低信号叠加、电磁干扰等问题,提高混合信号电路的性能和稳定性。
下面将介绍一些在模拟混合信号电路设计中常用的布局布线技巧。
首先,合理的电路布局是设计成功的基础。
在进行布局设计时,应该根据电路的逻辑功能、模拟部分和数字部分的特性进行划分,保证信号间的干扰尽可能小。
模拟信号和数字信号应该尽量分离布局,避免干扰,可以通过使用不同的地线区分两个信号的走线。
其次,尽量减少信号路径长度。
信号的传输路径越短,信号损耗和串扰就越小。
在设计电路布局时,应该尽量缩短信号的传输路径,减小信号在传输过程中的损失。
另外,运用良好的布线规范也是设计中必不可少的。
避免使用长而细的走线,减小环路,防止形成回波和谐振。
并且要注意信号的传输速率和走线的宽度之间的匹配,以提高信号传输的稳定性和可靠性。
此外,在进行混合信号电路的布局布线时,需要合理引入滤波器和隔离器等设备,来抑制高频噪声和干扰。
滤波器在模拟电路和数字电路之间起到了隔离和衰减干扰的作用,而隔离器可以有效隔离模拟信号和数字信号之间的干扰,提高电路的稳定性。
最后,合理的地线设计也是电路设计中的关键一环。
在混合信号电路设计中,良好的地线布局可以有效减小地回路的面积,降低电磁干扰和信号串扰。
采用星型接地方式,将各个地线通过独立的引线汇聚到一个接地点,可以有效避免环路和谐振。
综上所述,模拟混合信号电路设计中的布局布线技巧对于电路性能至关重要。
正确的布局布线方案可以提高电路的稳定性、抗干扰能力和可靠性。
设计者应该根据电路特性和实际需求采取相应的布局布线策略,确保设计的电路性能优良。
模拟信号与数字信号的区别和优缺点模拟信号与数字信号的区别和优缺点1.模拟通信模拟通信的优点是直观且容易实现,但存在两个主要缺点。
(1)保密性差模拟通信,尤其是微波通信和有线明线通信,很容易被窃听。
只要收到模拟信号,就容易得到通信内容。
(2)抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰,噪声和信号混合后难以分开,从而使得通信质量下降。
线路越长,噪声的积累也就越多。
2.数字通信(1)数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音,可以利用电子电路构成的门限电压(称为阈值)去衡量输入的信号电压,只有达到某一电压幅度,电路才会有输出值,并自动生成一整齐的脉冲(称为整形或再生)。
较小杂音电压到达时,由于它低于阈值而被过滤掉,不会引起电路动作。
因此再生的信号与原信号完全相同,除非干扰信号大于原信号才会产生误码。
为了防止误码,在电路中设置了检验错误和纠正错误的方法,即在出现误码时,可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输,也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后,传输和交换统一起来,可以形成一个综合数字通信网。
(2)数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号,传送一路数字化语音信息需占2064kHz的带宽,而一个模拟话路只占用4kHz带宽,即一路PCM信号占了几个模拟话路。
对某一话路而言,它的利用率降低了,或者详它对线路的要求提高了。
②技术要求复杂,尤其是同步技术要求精度很高。
接收方要能正确地理解发送方的意思,就必须正确地把每个码元区分开来,并且找到每个信息组的开始,这就需要收发双方严格实现同步,如果组成一个数字网的话,同步问题的解决将更加困难。
③进行模/数转换时会带来量化误差。
随着大规模集成电路的使用以及光纤等宽频带传输介质的普及,对信息的存储和传输,越来越多使用的是数字信号的方式,因此必须对模拟信号进行模/数转换,在转换中不可避免地会产生量化误差。
外调制器的工作原理
外调制器是一种电子设备,用于将模拟信号转换为数字信号。
它的工作原理基于两个过程:调制和解调。
调制是将模拟信号与高频载波信号混合,形成一个复合信号。
这个过程可以采用不同的方式,如振幅调制(AM)、频率调制(FM)和相位调制(PM)等。
在AM调制中,模拟信号的振幅控制载波信号的幅度,形成一个带有原始信号信息的复合信号。
在FM调制中,模拟信号的频率控制载波信号的频率,从而形成一个带有原始信号信息的复合信号。
在PM调制中,模拟信号的相位控制载波信号的相位,形成一个带有原始信号信息的复合信号。
解调是将复合信号中的原始信号分离出来,恢复成原始信号。
这个过程也可以采用不同的方式,如包络检波、鉴频检波和相干检波等。
在包络检波中,将复合信号通过一个整流器,然后再通过一个低通滤波器,从而将原始信号的包络恢复出来。
在鉴频检波中,将复合信号通过一个鉴频器,然后再通过一个低通滤波器,从而将原始信号的频率恢复出来。
在相干检波中,将复合信号与一个本地载波信号相乘,然后通过一个低通滤波器,从而将原始信号的相位和振幅恢复出来。
外调制器广泛用于通信、广播、雷达和测量等领域,是一种重要的电子设备。
- 1 -。
自主创新发展市电LED照明应用产业LED 照明应用产业照明应用产业作者:章耀坤退休工程师上海澳星照明电器有限公司很高兴看到《电子工程专辑》举办“LED 照明市电驱动线路设计大赛”。
在国际金融危机导致经济减退,提倡以科技创新发展生产、走出低谷的环境下,确为适时之举。
笔者于7年前进入大规模应用LED 的产品领域,见证了LED 照明器件由质次价高到逐渐提高品质,从低发光强度产品向高亮度、超高亮度发展。
随着相对大功率、高光效器件的出现,产品价位也有很大幅度的下降;以至于有可能从显示、信号灯的应用范围向更广阔的普通照明应用市场拓展,也为从事LED 应用的工作者提供了施展能力的基础。
值此《电子工程专辑》编者发广贴,业界和爱好者竞相献技之际,笔者不敢藏拙,也来谈些体会、心得,抛砖引玉之外更望得到行家们的指教,以期对LED 在市电照明中的应用也能出上点力。
当年笔者面对大规模应用LED 的交通信号灯产品时,产生过一种思维观念:认为虽然使用的LED 还有许多局限性及至不足之处,但不能就此无所作为,而应该各司其职。
作为LED 应用产业不得不考虑的是在现有器件的水平下如何充分利用好它的潜质,也就是说需要深入了解LED 特性、用好LED 。
LED 从本质上说是一种电流器件,是通过电流而产生光效;在电特性上又相当于一个稳压管,当流过的电流发生变化,引起两端电压的变化是很小的。
但是如果外加的电压比LED 的稳压值稍大些时,则流过的电流就要发生很大的变化,所以LED 必须由电流源供电,而且要求恒流。
企图稳压供电再用电阻限流方式,也并非上策;因为LED 在工作时发热、老化等都会致使压降变化,最后压差变化了还是要造成工作电流变异。
当人们在质疑所用的LED 性能或失效率不如人意时,对LED 的先天不足应持客观的态度,因为任何事物的发展、进步都需要有个过程,更何况现在已显露出LED 有着不凡的前景。
可以先化点精力仔细检查、测试一下器件的工作状态及生产加工过程。
必须明白LED 是种娇贵的器件,所以应用上总是想从LED 中获得尽可能多的光通量以降低成本。
工作电流往往就接近上限值,但是因电源浪涌,感生电流等即使短期的意外过载都必然会对器件产生伤害。
所以一定要保证必要的电流宽裕度或有严格可靠的保护措施。
而LED 内部的银膏导电结构和环氧封装等,遇热胀冷缩环境不可避免地有应力损害,大电流及高温下也要加剧光衰不能不防,温度和散热条件有时更可能是致命的杀手,所以生产过程中焊接的温度、时间都要控制不得超标,随后的及时冷却也致关重要,因为要便于从引线散热,热阻就做得小,热量同样容易从引脚传入,当引脚处理得短时传热更甚;有时LED失效率的升高往往是焊接过程中疏忽所造成的。
虽有这么多难题要解决,但也不必因此消极气馁,这可是LED 应用工作者发挥作用的大好时期。
可以看到世界上那么多公司开发出形形式式的LED 驱动芯片,既体现了业界精英们的智慧和积极性,也显示出蓬勃发展的商机产生的促进力。
本来照明产品就有非常大的比例直接在市电电网上使用,所以绿色节能的LED 市电照明将会有极大的市场需求潜力。
要推广LED 在市电照明的应用,必须要找出它的特殊性,才有可能达到事半功倍的效果。
与以前成熟应用的直流低压条件不同,市电电压相对比较高,除了人身安全外还有击穿、打火的可能。
因此驱动器就需有所不同;为了降低驱动的功耗提高照明效率,LED 组件应该布置成适合在高电压小电流下工作,就是要串联使用LED 。
这和大电网输电线路要用超高电压传送降低损耗有异曲同工的道理。
所以串联使用许多个小功率LED ,比使用少量高功率LED (实际内部相当于许多小功率LED 芯片并联而成)更省电。
从产品指标上也看得出,三个1W的LED 加起来要比一个3W的光效增加不少,而且多个器件分散布置更有利于散热和降温同样会提高光效,都支持这种最节电的设计理念。
发展市电LED 照明,观念上先要拓宽,仅模仿过去的产品改头换面不会有出路,要替代白炽灯就想将LED 和驱动电路塞进灯泡里,要做成日光灯就忘不了那根细长的管子。
太仿真了就成不了真,拘泥于旧形式就创不出新局面。
要沿用白炽灯的罗口标准没有错,但不妨将灯罩也一起设计上去,使用一点工程塑料就可将多个LED 和驱动电路分散布置得很好,就可创造出自然通风散热的环境。
带个塑料灯罩的LED 照明灯增加不了多少成本,却能为LED 安全、稳定使用和光照分布的满意度起到决定性的作用。
至于日光灯主要是天花板顶部照明器具,何苦一定要做成长条形,完全可顺其自然做成所需要的『面积照明』 ,那时散热性、照度均匀性等问题都会迎刃而解。
而作为市电还有其交流方面的特殊性能,笔者三十几年前因为不满足钨丝二极管传感器+电抗器控制的交流稳压器性能,研究过一种应用前馈技术的精密交流稳压器电路,虽没有机会形成产品却对市电有过一番琢磨。
几年前又发散了一下思维,研究出一种市电自适应恒流驱动LED 的原理,创造了独特的使用市电的LED 照明控制电路专有(专利)技术。
详情见专题论述,这里简言之,就是利用市电的特性,在直接驱动LED 照明器具时,使之能适应电网电压的波动而始终保持在设定的恒流状态。
最近看到NXP 公司推出了据称是世界首款集成可调光市电LED 驱动器SSL2101 。
经过比较之后,发觉所创造的市电自适应控制电路,比NXP 的SSL2101 要简单得多。
简单到芯片内总共只需集成十多个低功耗的通用二极管、双极型晶体管。
无需专门的Vcc 电源,不用变压器、电感线圈等,直接使用220V市电并可立即驱动LED ,除了有手动调光功能外,还能极方便地自动调光。
已制成了用121 个LED 的符合欧洲节能标准,晚上可自动降低一半发光亮度的超节能交通信号灯样品(另有多项节能功能),还做成可根据环境光亮度,在白天关闭、夜间自动点亮的用16个LED 组成的照明灯。
在市电180V~250V工作范围内,做到约2 %的恒流稳定度,二年后测试仍保持不变。
说明在市电应用中,市电自适应LED 恒流驱动器,无论在LED 使用的个数上或者对自动调光的方式上都能游刃有余,在性能、成本上比SSL2101 都有独到的地方。
市电自适应LED 恒流驱动器芯片引脚见图1 ,典型应用框图如图2、图3 所示。
图中的驱动芯片还没有厂投产故未标型号,笔者先用分立器件模块代替。
但是显而易见,那些通用的小功率晶体二极管、三极管,IC生产厂都可以很容易地集成出来。
图2中RV1 用来调节恒流值,即灯光亮度。
RV2用来调整照明灯开启和关闭时的环境光亮度的阈值。
图3 中的RV1 用来调整交通信号灯的工作电流值,图中RB为感光后起自动调节作用的光敏电阻。
外围电路只用不到十个的低功耗电阻和四个低压电容器。
图4 、图5 、图6 为SSL2101 的相应图例供比较。
图7 、图8 为已制作成的样品外形图。
该市电自适应LED 恒流驱动器理论上的控制功耗非常小(当在5%内或更少),这种低成本的市电LED 恒流驱动器,在没有了解其节电恒流控制原理前,也许令人不可思议,但确实是真的。
可以作直观一点的介绍,在实例中的16个LED 组成的照明灯为了加强自然对流降温,在所有引脚都焊上约 1平方厘米的铜质翼片散热,在35度高温天气下工作一段时间后LED 灯上就感到很热,而恒流驱动器的MOSFET控制管上不加散热器也只感到温热,在气温低的时候则感受不到热量。
LED 是一种工况要求严谨的器件,通常经不起反复负载冲击折腾。
现在生产LED 的厂家虽然很多,高亮度也做得到,但是能生产高功率LED 器件的就不多,因为对器件的耐受性要求很高,工艺和材质要求更严,生产成本也高。
所以即使具有高耐受性的低功率LED 也比通常的要贵不少。
但有的LED 照明器具,比如交通信号灯有时就必须工作在反复开、关的状态,使用带有变压器等电感的驱动电路时,LED 就容易提前失效。
笔者做过批量试验,曾将报废灯具中可利用的LED 器件制成信号灯样本。
筛选掉早期失效器件后,用原带变压器的驱动控制线路在0.5 秒开、0.5 秒关的状态下连续工作,基本上每天(8 小时内)总还会发生有LED 失效。
而同样品质的利用器件,未经过早期筛选就做信号灯样本,用市电自适应LED 驱动器供电,进行相同的反复开、关试验,历时数星期都没有LED 失效。
由此想到,采用市电自适应LED 驱动器后,可以不一定非要用高功率LED ,即使是生产一般性能的高亮度、低功率LED 厂家也可以在市电照明领域中占得份额,而且成本价格上具有优势,经济效益也高。
SSL2101 驱动器被认为是高成本效益比的产品,看来市电自适应LED 驱动器或许能称得上具有超高的成本效益比了。
有一种观点认为,自主创新要能完美地实现。
应包含三个『自主』。
除了『自主』创新的科学思维外,还应有『自主』的知识产权和『自主』的开发平台。
对照检查一下市电自适应LED 驱动器:一、既不用传统的模拟技术控制方法,也不用PWM 方式,更不是开关电源的工作模式。
而是应用了与现有控制技术都截然不同的,完全『自主』创新的市电自适应恒流技术。
二、独立创造的市电自适应LED 恒流控制技术,并非由其它专利技术的派生或发展而得,当然完全拥有『自主』的知识产权。
三、所创新的市电自适应LED 驱动器IC 电路,由业界通用的制造工艺就可生产,很容易建立『自主』开发的平台。
笔者认为除了三个『自主』之外,自主创新还需要有机遇。
现在『电子工程专辑』举办“LED 照明市电驱动线路设计大赛”,对参与自主创新发展市电LED 照明应用产业就是一种机遇;明年的上海世博会将有更多的机遇;只有科技发展和创新才是促进世界经济复苏的主要动力,也必将是更长远的机遇过程。
但愿业界同仁和爱好者的努力都有完满的结果。
作者简介作者简介章耀坤章耀坤::66届电子仪表专业,从事过电子元件产品性能试验,仪器仪表设计、制造、修理、计量等项工作,后任上海广电凯歌洗衣机厂主工艺师,主设计师,上海广电长岱饮用水有限公司主设计师、副总工程师,现上海澳星照明电器有限公司退休工程师。
有一项非职务专利于首届全国星火杯发明竞赛中获奖;在上海市的一次专利技术应用成果统计时,作者所创造的一项职务专利实施一年半内就支持了企业独占市场的产品产值逾1400万元。
邮件联系方式:ykz2010@。
