钢管折弯断裂原因
钢管折弯断裂是一种非常严重的问题,它可能会导致财产损失和人员伤亡。
那么,钢管折弯断裂的原因是什么呢?
第一个原因是材料质量。
如果钢管的材料质量不好,容易出现弱点或者裂纹,这些弱点或者裂纹会导致钢管在弯曲或者承受重量时断裂。
第二个原因是设计问题。
如果设计不合理,比如说弯曲的角度过大或者过小,或者弯曲的半径太小,都会导致钢管承受的压力超过其承受能力,从而导致弯曲和断裂。
第三个原因是制造过程中的问题。
如果制造过程中存在缺陷,比如说焊接不良、材料变形或者加工不当,都会导致钢管的强度降低,从而容易出现折弯和断裂的问题。
第四个原因是使用不当。
如果钢管承受的压力超过其承受能力,或者在使用过程中出现了撞击或者挤压等问题,都会导致钢管的强度降低,从而出现折弯和断裂的问题。
因此,钢管折弯断裂的原因可能是多方面的,我们需要在设计、材料选择、制造过程和使用过程中都注意相关因素,以确保钢管的安全可靠。
- 1 -。

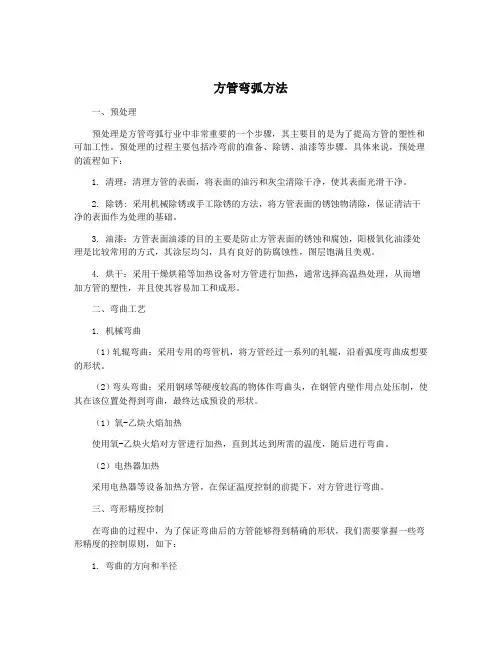

方管弯弧方法一、预处理预处理是方管弯弧行业中非常重要的一个步骤,其主要目的是为了提高方管的塑性和可加工性。
预处理的过程主要包括冷弯前的准备、除锈、油漆等步骤。
具体来说,预处理的流程如下:1. 清理:清理方管的表面,将表面的油污和灰尘清除干净,使其表面光滑干净。
2. 除锈: 采用机械除锈或手工除锈的方法,将方管表面的锈蚀物清除,保证清洁干净的表面作为处理的基础。
3. 油漆:方管表面油漆的目的主要是防止方管表面的锈蚀和腐蚀,阳极氧化油漆处理是比较常用的方式,其涂层均匀,具有良好的防腐蚀性,图层饱满且美观。
4. 烘干:采用干燥烘箱等加热设备对方管进行加热,通常选择高温热处理,从而增加方管的塑性,并且使其容易加工和成形。
二、弯曲工艺1. 机械弯曲(1)轧辊弯曲:采用专用的弯管机,将方管经过一系列的轧辊,沿着弧度弯曲成想要的形状。
(2)弯头弯曲:采用钢球等硬度较高的物体作弯曲头,在钢管内壁作用点处压制,使其在该位置处得到弯曲,最终达成预设的形状。
(1)氧-乙炔火焰加热使用氧-乙炔火焰对方管进行加热,直到其达到所需的温度,随后进行弯曲。
(2)电热器加热采用电热器等设备加热方管,在保证温度控制的前提下,对方管进行弯曲。
三、弯形精度控制在弯曲的过程中,为了保证弯曲后的方管能够得到精确的形状,我们需要掌握一些弯形精度的控制原则,如下:1. 弯曲的方向和半径在选择弯曲半径时,必须考虑到弯曲后的方管的外观质量和美观要求,同时还需要考虑到方管的使用要求和使用环境。
选择合适的弯曲半径和方向能够有效掌握弯曲后方管的形状和品质。
2. 控制弯管变形在弯曲的过程中,方管可能会发生一定的变形,而且这种变形会影响方管的使用和性能。
所以,必须采取一些措施来控制弯管的变形,这包括:选择合适的弯曲半径和速度;增加弯曲半径;采用热弯曲等。
3. 弯曲前预处理在预处理工艺中,必须充分清除方管表面的锈蚀物和污垢,保证其表面清洁干净,这样才能有效降低方管的弯曲半径,减少方管的弯曲变形程度。

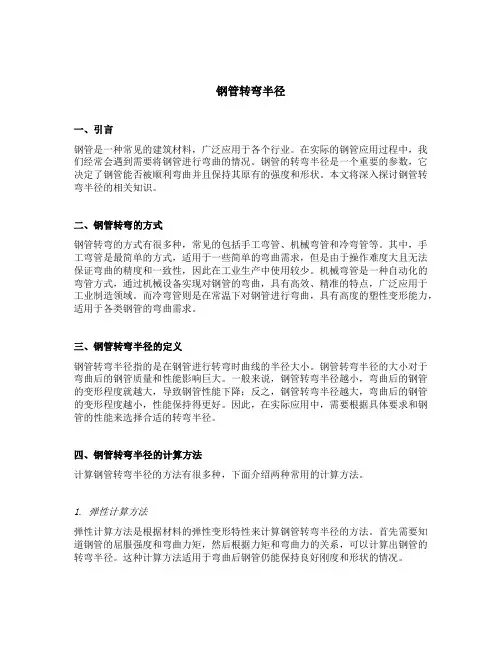

钢管转弯半径一、引言钢管是一种常见的建筑材料,广泛应用于各个行业。
在实际的钢管应用过程中,我们经常会遇到需要将钢管进行弯曲的情况。
钢管的转弯半径是一个重要的参数,它决定了钢管能否被顺利弯曲并且保持其原有的强度和形状。
本文将深入探讨钢管转弯半径的相关知识。
二、钢管转弯的方式钢管转弯的方式有很多种,常见的包括手工弯管、机械弯管和冷弯管等。
其中,手工弯管是最简单的方式,适用于一些简单的弯曲需求,但是由于操作难度大且无法保证弯曲的精度和一致性,因此在工业生产中使用较少。
机械弯管是一种自动化的弯管方式,通过机械设备实现对钢管的弯曲,具有高效、精准的特点,广泛应用于工业制造领域。
而冷弯管则是在常温下对钢管进行弯曲,具有高度的塑性变形能力,适用于各类钢管的弯曲需求。
三、钢管转弯半径的定义钢管转弯半径指的是在钢管进行转弯时曲线的半径大小。
钢管转弯半径的大小对于弯曲后的钢管质量和性能影响巨大。
一般来说,钢管转弯半径越小,弯曲后的钢管的变形程度就越大,导致钢管性能下降;反之,钢管转弯半径越大,弯曲后的钢管的变形程度越小,性能保持得更好。
因此,在实际应用中,需要根据具体要求和钢管的性能来选择合适的转弯半径。
四、钢管转弯半径的计算方法计算钢管转弯半径的方法有很多种,下面介绍两种常用的计算方法。
1. 弹性计算方法弹性计算方法是根据材料的弹性变形特性来计算钢管转弯半径的方法。
首先需要知道钢管的屈服强度和弯曲力矩,然后根据力矩和弯曲力的关系,可以计算出钢管的转弯半径。
这种计算方法适用于弯曲后钢管仍能保持良好刚度和形状的情况。
2. 塑性计算方法塑性计算方法是根据材料的塑性变形特性来计算钢管转弯半径的方法。
该方法适用于需要较大变形的情况,如冷弯管的弯曲。
在计算过程中,需要考虑到钢管的材料强度、弯曲角度、弯曲力和转弯半径等因素,并进行综合计算。
五、钢管转弯半径的影响因素钢管转弯半径的大小受多种因素的影响,下面列举几个主要的因素。
1. 钢管材料不同材料的钢管具有不同的力学性能和塑性特性,因此钢管材料是决定转弯半径的重要因素之一。

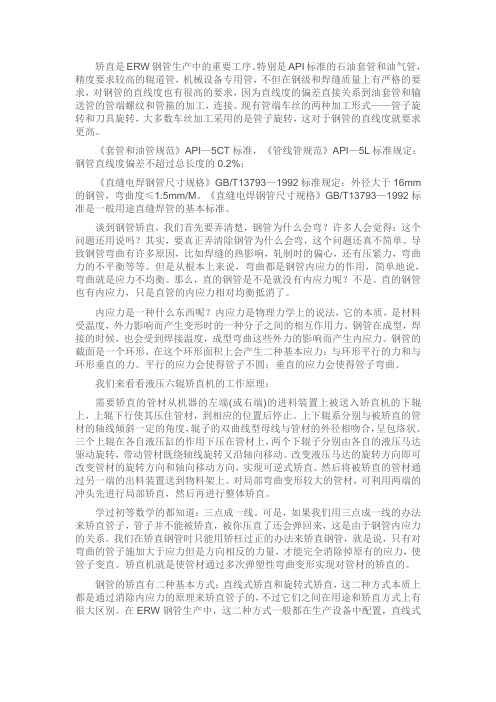

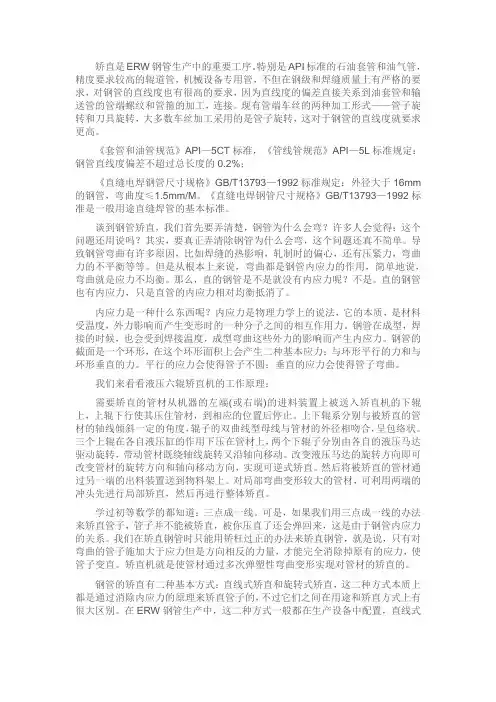

矫直是ERW钢管生产中的重要工序。
特别是API标准的石油套管和油气管,精度要求较高的辊道管,机械设备专用管,不但在钢级和焊缝质量上有严格的要求,对钢管的直线度也有很高的要求,因为直线度的偏差直接关系到油套管和输送管的管端螺纹和管箍的加工,连接。
现有管端车丝的两种加工形式——管子旋转和刀具旋转,大多数车丝加工采用的是管子旋转,这对于钢管的直线度就要求更高。
《套管和油管规范》API—5CT标准,《管线管规范》API—5L标准规定:钢管直线度偏差不超过总长度的0.2%;《直缝电焊钢管尺寸规格》GB/T13793—1992标准规定:外径大于16mm 的钢管,弯曲度≤1.5mm/M。
《直缝电焊钢管尺寸规格》GB/T13793—1992标准是一般用途直缝焊管的基本标准。
谈到钢管矫直,我们首先要弄清楚,钢管为什么会弯?许多人会觉得:这个问题还用说吗?其实,要真正弄清除钢管为什么会弯,这个问题还真不简单。
导致钢管弯曲有许多原因,比如焊缝的热影响,轧制时的偏心,还有压紧力,弯曲力的不平衡等等。
但是从根本上来说,弯曲都是钢管内应力的作用,简单地说,弯曲就是应力不均衡。
那么,直的钢管是不是就没有内应力呢?不是。
直的钢管也有内应力,只是直管的内应力相对均衡抵消了。
内应力是一种什么东西呢?内应力是物理力学上的说法,它的本质,是材料受温度,外力影响而产生变形时的一种分子之间的相互作用力。
钢管在成型,焊接的时候,也会受到焊接温度,成型弯曲这些外力的影响而产生内应力。
钢管的截面是一个环形,在这个环形面积上会产生二种基本应力:与环形平行的力和与环形垂直的力。
平行的应力会使得管子不圆;垂直的应力会使得管子弯曲。
我们来看看液压六辊矫直机的工作原理:需要矫直的管材从机器的左端(或右端)的进料装置上被送入矫直机的下辊上,上辊下行使其压住管材,到相应的位置后停止。
上下辊系分别与被矫直的管材的轴线倾斜一定的角度,辊子的双曲线型母线与管材的外径相吻合,呈包络状。

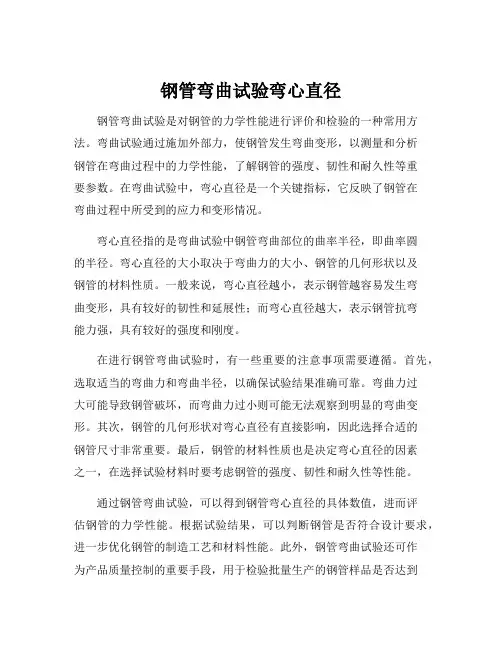

钢管弯曲试验弯心直径钢管弯曲试验是对钢管的力学性能进行评价和检验的一种常用方法。
弯曲试验通过施加外部力,使钢管发生弯曲变形,以测量和分析钢管在弯曲过程中的力学性能,了解钢管的强度、韧性和耐久性等重要参数。
在弯曲试验中,弯心直径是一个关键指标,它反映了钢管在弯曲过程中所受到的应力和变形情况。
弯心直径指的是弯曲试验中钢管弯曲部位的曲率半径,即曲率圆的半径。
弯心直径的大小取决于弯曲力的大小、钢管的几何形状以及钢管的材料性质。
一般来说,弯心直径越小,表示钢管越容易发生弯曲变形,具有较好的韧性和延展性;而弯心直径越大,表示钢管抗弯能力强,具有较好的强度和刚度。
在进行钢管弯曲试验时,有一些重要的注意事项需要遵循。
首先,选取适当的弯曲力和弯曲半径,以确保试验结果准确可靠。
弯曲力过大可能导致钢管破坏,而弯曲力过小则可能无法观察到明显的弯曲变形。
其次,钢管的几何形状对弯心直径有直接影响,因此选择合适的钢管尺寸非常重要。
最后,钢管的材料性质也是决定弯心直径的因素之一,在选择试验材料时要考虑钢管的强度、韧性和耐久性等性能。
通过钢管弯曲试验,可以得到钢管弯心直径的具体数值,进而评估钢管的力学性能。
根据试验结果,可以判断钢管是否符合设计要求,进一步优化钢管的制造工艺和材料性能。
此外,钢管弯曲试验还可作为产品质量控制的重要手段,用于检验批量生产的钢管样品是否达到标准要求。
总体而言,钢管弯曲试验的结果对于钢管的设计、生产和应用具有重要的指导意义。
综上所述,钢管弯曲试验中的弯心直径是评估钢管力学性能的重要指标,通过合理的试验设计和准确的测量分析,可以得到钢管的弯心直径,进而评估和优化钢管的力学性能。
钢管生产企业和设计单位应高度重视钢管弯曲试验的结果,利用其指导钢管的设计、生产和质量控制,提高钢管产品的性能和质量水平。

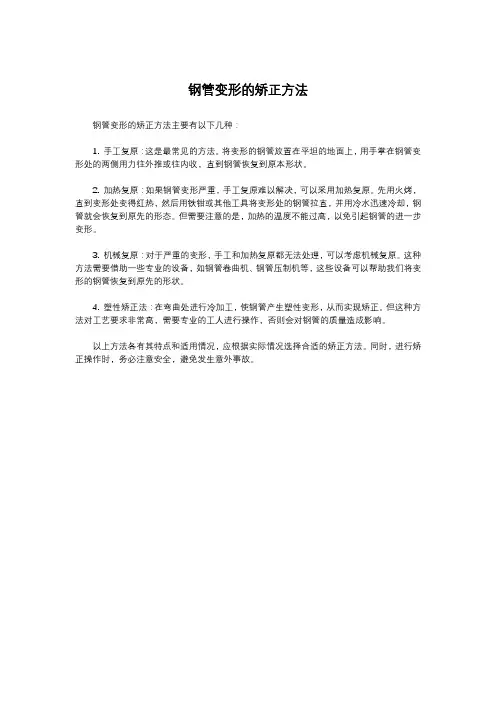

钢管变形的矫正方法
钢管变形的矫正方法主要有以下几种:
1. 手工复原:这是最常见的方法。
将变形的钢管放置在平坦的地面上,用手掌在钢管变形处的两侧用力往外推或往内收,直到钢管恢复到原本形状。
2. 加热复原:如果钢管变形严重,手工复原难以解决,可以采用加热复原。
先用火烤,直到变形处变得红热,然后用铁钳或其他工具将变形处的钢管拉直,并用冷水迅速冷却,钢管就会恢复到原先的形态。
但需要注意的是,加热的温度不能过高,以免引起钢管的进一步变形。
3. 机械复原:对于严重的变形,手工和加热复原都无法处理,可以考虑机械复原。
这种方法需要借助一些专业的设备,如钢管卷曲机、钢管压制机等,这些设备可以帮助我们将变形的钢管恢复到原先的形状。
4. 塑性矫正法:在弯曲处进行冷加工,使钢管产生塑性变形,从而实现矫正。
但这种方法对工艺要求非常高,需要专业的工人进行操作,否则会对钢管的质量造成影响。
以上方法各有其特点和适用情况,应根据实际情况选择合适的矫正方法。
同时,进行矫正操作时,务必注意安全,避免发生意外事故。
L-CNG加气站低温高压管道的弯曲变形分析及补偿方法罗开洪;廖江南【摘要】以某L-CNG加气站为例,在液化天然气(LNG)转换为车用压缩天然气(CNG)的过程中,由于压力和温差的急剧变化,造成加气站低温高压管道弯曲变形的问题,分析了弯曲变形的原因,对管道的材质和规格、承受压力、安装方式及长度进行了核查验算,对收缩补偿量和收缩应力进行了计算,介绍了补偿方式、选用原则及安装方法.指出对较长的低温高压管道,特别是两设备之间的连接管道,一定不能做成刚性连接的直管,配管时应考虑管系要有足够的柔性,充分利用其自身的膨胀,当无法自然补偿时,推荐使用Π型补偿器,介绍了该型补偿器的制作使用方法.【期刊名称】《石油库与加油站》【年(卷),期】2017(026)005【总页数】5页(P9-13)【关键词】L-CNG加气站;低温高压管道;弯曲变形分析;补偿;方法【作者】罗开洪;廖江南【作者单位】成都华气厚普机电设备股份有限公司四川成都611730;成都华气厚普机电设备股份有限公司四川成都611730【正文语种】中文液化天然气(LNG)沸点为-162℃,设计温度为-196℃,是在液化工厂常压下将天然气冷却到-162℃形成的,液气态体积比为1∶600,便于输送及储存。
需要使用压缩天然气时,通过设备和管道将LNG气化转换为常温压缩状态的CNG后,能直接使用。
LNG输送管道常见的设计为06Cr19Ni10不锈钢无缝钢管,一般在常温条件下安装。
根据热胀冷缩的原理,LNG转换为CNG在不锈钢管道内工作温度为-196~40℃(如在夏季安装)下进行,在温差和压力的骤变下,会产生较大的冷收缩量和应力,如果设计和安装不合理,输送LNG的管道极易脆化,发生弯曲、变形、脆裂和拉断等,造成天然气泄漏。
本文通过实例分析低温高压下管道变形的原因,并介绍几种对弯曲变形的补偿方法。
1 实例介绍以“阆中市康美大道中国石化加油加气一站(新建)”的项目安装为例,站内设施在加气部分有1台60 m3 LNG地上卧式储罐,1台LNG单泵撬供2台单枪LNG加气机使用,1台L-CNG柱塞泵撬(双泵)供3台双枪CNG加气机使用;在CNG部分有:1台组合式汽化器、2台高压空温式气化器、1台程序控制盘、1台高压EAG加热器、1台水容积为3.99 m3的储气瓶组,构成了LNG/L-CNG复合式加气站。

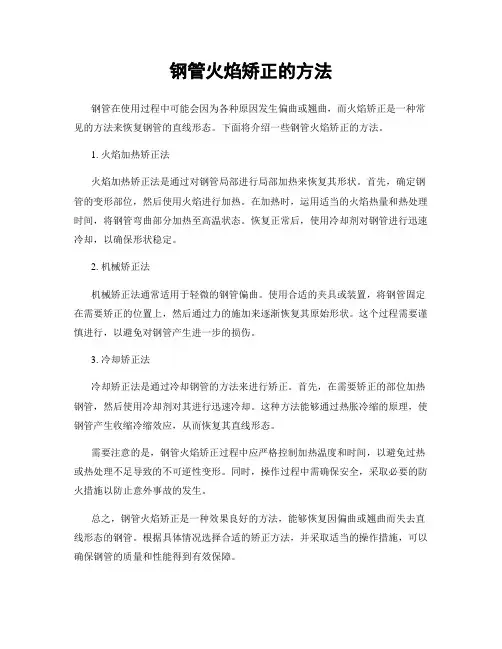

钢管火焰矫正的方法
钢管在使用过程中可能会因为各种原因发生偏曲或翘曲,而火焰矫正是一种常见的方法来恢复钢管的直线形态。
下面将介绍一些钢管火焰矫正的方法。
1. 火焰加热矫正法
火焰加热矫正法是通过对钢管局部进行局部加热来恢复其形状。
首先,确定钢管的变形部位,然后使用火焰进行加热。
在加热时,运用适当的火焰热量和热处理时间,将钢管弯曲部分加热至高温状态。
恢复正常后,使用冷却剂对钢管进行迅速冷却,以确保形状稳定。
2. 机械矫正法
机械矫正法通常适用于轻微的钢管偏曲。
使用合适的夹具或装置,将钢管固定在需要矫正的位置上,然后通过力的施加来逐渐恢复其原始形状。
这个过程需要谨慎进行,以避免对钢管产生进一步的损伤。
3. 冷却矫正法
冷却矫正法是通过冷却钢管的方法来进行矫正。
首先,在需要矫正的部位加热钢管,然后使用冷却剂对其进行迅速冷却。
这种方法能够通过热胀冷缩的原理,使钢管产生收缩冷缩效应,从而恢复其直线形态。
需要注意的是,钢管火焰矫正过程中应严格控制加热温度和时间,以避免过热或热处理不足导致的不可逆性变形。
同时,操作过程中需确保安全,采取必要的防火措施以防止意外事故的发生。
总之,钢管火焰矫正是一种效果良好的方法,能够恢复因偏曲或翘曲而失去直线形态的钢管。
根据具体情况选择合适的矫正方法,并采取适当的操作措施,可以确保钢管的质量和性能得到有效保障。

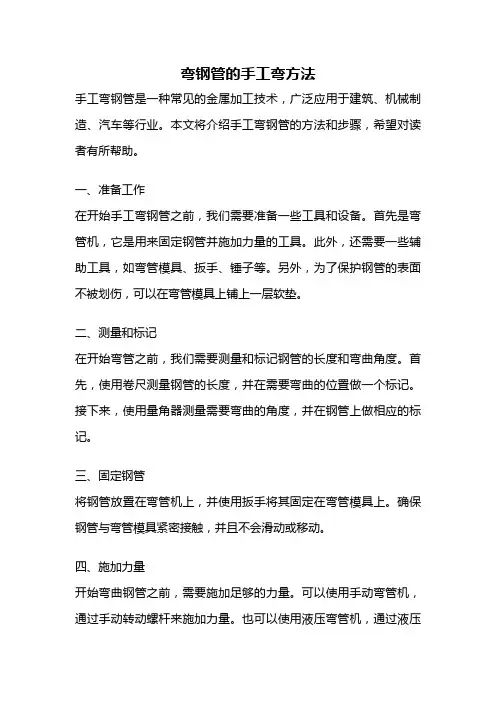

弯钢管的手工弯方法手工弯钢管是一种常见的金属加工技术,广泛应用于建筑、机械制造、汽车等行业。
本文将介绍手工弯钢管的方法和步骤,希望对读者有所帮助。
一、准备工作在开始手工弯钢管之前,我们需要准备一些工具和设备。
首先是弯管机,它是用来固定钢管并施加力量的工具。
此外,还需要一些辅助工具,如弯管模具、扳手、锤子等。
另外,为了保护钢管的表面不被划伤,可以在弯管模具上铺上一层软垫。
二、测量和标记在开始弯管之前,我们需要测量和标记钢管的长度和弯曲角度。
首先,使用卷尺测量钢管的长度,并在需要弯曲的位置做一个标记。
接下来,使用量角器测量需要弯曲的角度,并在钢管上做相应的标记。
三、固定钢管将钢管放置在弯管机上,并使用扳手将其固定在弯管模具上。
确保钢管与弯管模具紧密接触,并且不会滑动或移动。
四、施加力量开始弯曲钢管之前,需要施加足够的力量。
可以使用手动弯管机,通过手动转动螺杆来施加力量。
也可以使用液压弯管机,通过液压系统来施加力量。
无论使用哪种方法,都需要逐渐增加力量,以避免钢管过度变形或破裂。
五、逐渐弯曲在施加足够的力量后,开始逐渐弯曲钢管。
可以通过手动调整弯管机的角度,或者通过液压系统控制弯管机的运动。
在弯曲过程中,要注意钢管的变形情况,并及时调整力量和角度,以保证钢管的弯曲效果。
六、检查和调整完成钢管的弯曲后,需要进行检查和调整。
首先,检查钢管的弯曲角度和曲线是否符合要求。
如果不符合要求,可以通过重新弯曲或调整弯管机的角度和力量来进行修正。
另外,还需要检查钢管的表面是否有划痕或损坏,如果有需要进行修复或处理。
七、完成工作经过检查和调整后,如果钢管的弯曲效果符合要求,那么就可以完成手工弯钢管的工作了。
将钢管从弯管机上取下,并进行清洁和包装,以便后续的使用和运输。
总结:手工弯钢管是一项技术性较高的工作,需要熟练的操作和耐心的调整。
在进行手工弯钢管之前,需要准备好必要的工具和设备,并进行测量和标记。
在施加力量和逐渐弯曲钢管时,需要注意力量和角度的调整,以保证钢管的弯曲效果。
弯管内弧褶皱解决办法时间:2009-07-23广泛应用于各个工程行业的中频弯管一直视国内外深入研究的对象。
中频弯管最大的一个问题就是在起弧处波浪褶皱偏大的问题,即内弧部(受压侧)增厚起包,一直没有得到很好的解决;随着弯曲半径的减小,特别是弯曲半径小于3D。
(D。
为管外径)时,内弧波浪褶皱更大。
这是几十年来国产弯管机无法解决的问题,对产品的外观质量产生十分不利的影响,因此现有弯管机急需解决这个问题。
1 中频弯管原工艺概述在钢管待弯部分套上感应圈,通人中频电流后,钢管上的带形区域内被中频电流加热,经过一定时间,温度升高到塑性状态,钢管便可进行弯制。
弯制时,用轴心固定的机械转臂卡住管头后,向钢管施加推力,钢管即在感应圈中移动,便将热塑带按所需曲率半径进行弯制,随之将移出感应圈、已被弯制的钢管用冷却剂进行冷却,而未被弯制的再不断推入感应圈进行加热,这样边加热、边弯、边冷却、边推进,不断将钢管弯制出来。
2 产生波浪褶皱的原因分析弯管的塑性弯曲变形在感应加热段变形阻抗小的局部区域发生,因此,加热带宽度越小,其变形区域越窄,从而不易产生塑性失稳而导致压曲和波浪褶皱;加热带过宽,可增加弯管时的柔性,降低堆力,但此时易使受压侧发生塑性失稳,产生波浪褶皱,且增加横截面的椭圆度,严重影响弯管质量_1]。
正常弯制过程中,管道弯制起弧点和落弧点部位会产生波浪褶皱变形,但在弯制过程中一般不会产生波浪褶皱。
根据此种现象,通过有限元软件(MIDAS)对弯制管道起弯和弯制过程进行模拟分析。
2.1 加热弯管的力学模型加热弯管不是将外力直接施加到管材变形区,管材在变形区的受力和力矩的形式与分布并不直观,变形弯曲的分布与普通弯曲不同,在感应圈加热的高温塑性区的变形比冷态管材部分的变形大得多。
管道在弯制过程中,主要受到推力及感应环加热的作用,并在推力及前后滚轮处只存在一个水平方向的自由度,在弯管轨道中心存在2个约束,具体模型见图1。
根据静力平衡条件得:式中:F为管端x 方向的推力。
薄壁钢管弯曲成形方法探讨及应用彭阳国;刘洪;黄仑【摘要】Through analyzing the thin-walled tube bending process in wrinkling, deformation and other common quality de-fects flat, The main cause of the quality problems are found out, and the improvement is made from the bending process, e-quipment and tooling.The technical quality problems of thin-walled steel bending are effectively solved.%通过对薄壁钢管在弯曲成形过程中的起皱、扁平变形等普遍质量缺陷进行弯曲成形工艺分析,找出产生上述质量问题的主因,并从弯曲成形工艺及设备、工装上进行试验改进,以有效解决薄壁钢管弯曲成形中的技术质量难题。
【期刊名称】《机械研究与应用》【年(卷),期】2013(000)005【总页数】3页(P107-109)【关键词】后导模;反变形导模;万向球珠【作者】彭阳国;刘洪;黄仑【作者单位】中国嘉陵工业股份有限公司集团技术中心,重庆,400032;中国嘉陵工业股份有限公司集团技术中心,重庆,400032;中国嘉陵工业股份有限公司集团技术中心,重庆,400032【正文语种】中文【中图分类】TP29在生产中,常遇到薄壁、小半径钢管的弯曲成形如图1所示。
这类工件的加工,在常规工艺和设备条件下,存在诸如弯曲成形变形大、产品起皱、不能达到产品外观要求等明显质量缺陷特征。
现将薄壁、小弯曲半径钢管的弯曲成形加工难点及改进方案进行分析。
如图2所示为某重点项目用弯曲成形钢管零件,该件为一个弯曲成形尺寸比较复杂的产品,其外径尺寸为Φ36 mm、壁厚平均值为 1 mm,材料为1Cr18Ni9,弯曲成形半径为R70 mm,弯曲成形角度138°,两个成形工序之间可供夹持直线段较小,仅28 mm,弯曲管总线长度为756 mm。
钢管、扣件使用管理制度为认真贯彻"安全第一、预防为主、综合治理”的方针,进一步强化工程建设安全质量管理,切实加强施工现场钢管、扣件使用管理,杜绝重大事故,减少一般事故,根据有关法律法规和标准规范以及建设部文件精神,特制定以下规定:一、钢管、扣件进场制度1、各项目部采购或租赁的钢管、扣件必须有产品合格证和法定检测单位的检测检验报告,生产厂家必须具有技术质量监督部门颁发的生产许可证。
2、施工现场应建立钢管、扣件使用台帐,详细记录钢管、扣件的规格型号、数量、进场日期及用途。
3、租赁的钢管、扣件必须由使用单位与租赁单位签订租赁合同,合同中明确钢管、扣件的使用用途,并明确质量保证方面的条款,明确双方质量和安全责任。
4、钢管、扣件进场必须经过项目部质量员、材料员及租赁方(供应方)人员同时到场检查验收。
对于无三证及外观检查不合格的钢管、扣件拒绝进场。
二、检查与验收1、新钢管的检查应符合下列规定:①、应有产品质量合格证;②、应有质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/T228)的有关规定,质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。
③、钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;④、钢筋外径、壁厚、端面等的偏差,应分别符合外径48mm:允许偏差-0.5mm;壁厚3.5mm:允许偏差-0.5mm;外径51mm:允许偏差・0.5mm;壁厚3.0mm:允许偏差∙0.45mm°⑤、钢筋必须涂有防锈漆。
2、旧钢管的检查应符合C规定:①、表面锈蚀深度应<0.5mm°锈蚀检查应每年一次。
检查时,应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用;②、钢管弯曲变形:各杆件钢管的端部弯曲部分<1.5m的:允许偏差5mm;立杆钢管3mVL<4m的:允许偏差12mm,4m<L≤6.5m的:允许偏差20mm;水平杆、斜杆的钢管LW6.5m的:允许偏差30mmo3、扣件的验收应符合下列规定:①、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。
钢管弯度计算公式钢管是一种常见的建筑材料,用于各种工程项目中。
在实际的施工中,我们经常需要对钢管进行弯曲加工,以满足不同的设计要求。
为了准确地进行钢管的弯度计算,我们需要了解一些基本的公式和原理。
钢管的弯曲强度是指在一定的外力作用下,钢管发生弯曲变形的能力。
在进行钢管弯曲加工时,我们需要根据工程要求和材料特性来确定钢管的弯曲强度,以确保加工后的钢管能够满足设计要求。
为了准确地计算钢管的弯曲强度,我们可以使用以下的弯度计算公式:1. 弯曲应力公式。
钢管在受到外力作用时,会产生弯曲应力。
弯曲应力的大小与外力的大小、钢管的截面形状和材料的弹性模量有关。
我们可以使用以下的公式来计算钢管的弯曲应力:σ = M y / I。
其中,σ表示弯曲应力,M表示外力产生的弯矩,y表示钢管截面上任意一点到中性轴的距离,I表示钢管截面的惯性矩。
通过这个公式,我们可以计算出钢管在受到外力作用时产生的弯曲应力,从而评估钢管的弯曲强度。
2. 弯曲变形公式。
钢管在受到外力作用时,会产生弯曲变形。
弯曲变形的大小与外力的大小、钢管的长度和材料的弹性模量有关。
我们可以使用以下的公式来计算钢管的弯曲变形:δ = M L / (E I)。
其中,δ表示弯曲变形,M表示外力产生的弯矩,L表示钢管的长度,E表示钢管材料的弹性模量,I表示钢管截面的惯性矩。
通过这个公式,我们可以计算出钢管在受到外力作用时产生的弯曲变形,从而评估钢管的弯曲强度。
3. 弯曲角度公式。
钢管在进行弯曲加工时,我们通常需要计算出需要的弯曲角度。
弯曲角度的大小与外力的大小、钢管的长度和材料的弹性模量有关。
我们可以使用以下的公式来计算钢管的弯曲角度:θ = δ / R。
其中,θ表示弯曲角度,δ表示弯曲变形,R表示钢管的弯曲半径。
通过这个公式,我们可以计算出钢管在进行弯曲加工时需要的弯曲角度,从而指导实际的加工操作。
通过以上的弯度计算公式,我们可以准确地评估钢管的弯曲强度和变形情况,从而指导实际的施工操作。
无缝钢管弯曲度标准无缝钢管是一种常用的管材,广泛应用于石油、天然气、化工、电力、航空、造船、环保等领域。
在实际应用中,无缝钢管的弯曲度标准是非常重要的,它直接影响着管道的安装和使用效果。
本文将对无缝钢管弯曲度标准进行详细介绍,以便广大用户更好地了解和应用无缝钢管。
首先,无缝钢管的弯曲度标准是指管道在运输、安装和使用过程中允许的最大弯曲半径。
弯曲度标准的制定是为了保证管道在弯曲时不会出现裂纹、变形等质量问题,同时也考虑到了管道的使用需求和安全要求。
一般来说,无缝钢管的弯曲度标准是由国家标准或行业标准规定的,用户在选用管道时应当严格按照标准要求进行选材和使用。
其次,根据国家标准或行业标准的规定,无缝钢管的弯曲度标准一般包括了管道的最小弯曲半径、弯曲时管道内外壁的变形要求、弯曲后管道表面的质量要求等内容。
在实际应用中,用户应当根据具体的使用要求和环境条件选择符合标准要求的无缝钢管,以确保管道的安全可靠运行。
此外,无缝钢管的弯曲度标准还涉及到管道的弯曲加工工艺和设备要求。
在进行管道的弯曲加工时,操作人员应当严格按照标准要求进行操作,采用适当的工艺和设备,以确保管道在弯曲过程中不会出现质量问题。
同时,还应当对弯曲后的管道进行质量检测,确保其符合标准要求。
总的来说,无缝钢管的弯曲度标准是保证管道质量和安全的重要依据,用户在选用和使用无缝钢管时应当严格按照标准要求进行操作。
只有这样,才能保证管道在使用过程中不会出现质量问题,确保工程的安全可靠运行。
综上所述,无缝钢管的弯曲度标准是保证管道质量和安全的重要依据,用户应当严格按照标准要求进行选用和使用。
同时,在进行管道的弯曲加工时,也应当严格按照标准要求进行操作,确保管道在弯曲过程中不会出现质量问题。
希望本文的介绍能够帮助广大用户更好地了解和应用无缝钢管,确保工程的安全可靠运行。
钢管弯曲变形处理
Treatment of bending deformation of a steel tube
摘要:本文详细地阐述了采用火焰法矫正钢管弯曲变形,并取得了满意的效果。
Abstract: A flame method to correct the bending deformation of a steel tube has been introduced in the thesis and has got satisfied effect.
关键词:钢管弯曲处理
Key words:steel tube bending Treatment
0 引言
在金属结构工程中,经常使用到钢管,其外形尺寸非常重要。
钢管自身质量将直接影响到构件的加工质量,甚至最终直接影响整体工程质量。
然而,在平常的钢管采购工作中,经常会遇到一些钢管(特别是较大管径钢管)严重弯曲,但有时迫于工期等方面的压力,还是会将这些钢管接收下来,因此就必须将钢管尽快矫正。
1 弯曲变形分析
由热加工变形产生原理可知,热加工(焊接)时,由于加热温度的不均匀,高温区产生了压缩塑性变形,冷却时该部位的收缩又受到其它部位(低温区或先冷却部位)的阻止,因而产生了残余应力和各种变形。
而钢材市场上经过热加工的钢管(焊管或热扩管)主要表现为弯曲变形。
2 处理方案
钢管直径小、管壁相对较厚时,可采取机械矫正法(如采用卷板机、千斤顶和相应的夹具)将其矫正,方法简便易行。
但钢管直径大、管壁相对较薄时,不宜采用机械矫正法,因为其不仅需要庞大的机械设备和复杂的工装夹具,而且容易造成钢管局部凹陷。
而采用火焰矫正法,操作虽有一定难度,但方法简单且效果很好。
3 处理弯曲变形实例
3.1 简介
在丰城电厂二期扩建工程中,我公司订购了一批Ф630×8热扩钢管,材质为Q235B,长度9m左右,弯曲矢高均在25~55mm之间,远远超出允许偏差(L/1500,且不应大于5.0mm),因此必须将该批钢管矫正。
3.2 准备工作
以弯曲矢高为55mm的钢管为例,将其长度等分为10份,标示出11个点(见图一)。
测出各点弯曲矢高如表一:
图一 钢管示意图
表一矫正前钢管弯曲矢高
3.3 加热处理
3.3.1 根据加热变形原理设置加热区,加热区越靠近钢管长度中
点 ,弯曲变形能力越大,反之 ,越靠近两端变化就越小。
初步决定布置
3个加热区 ,如图一所示阴影区。
在钢管的受拉区选择 3个菱形加热区(4,6,8 ),宽度为400mm左右 ,并用白粉笔标识好。
3.3.2 加热前 ,将钢管平稳放置在平台上,并使其受力均衡。
加热
时 ,2个人同时负责“6”加热区,在钢管的径向对称进行。
然后每个人负责“4”或“8”加热区 ,由中心向两侧扩展 ,2人的焊枪移动速度、温度控制应保持一致。
在加热过程中 ,严格控制加热温度在 70 0~ 80 0℃之间为宜。
因为在这个温度区 ,金相组织基本不发生变化且具有塑性变形能力。
在实践中 ,根据火焰的颜色判断温度 ,一般颜色为暗红色至暗樱桃红即可。
3.3.3 待3个加热部位冷却后,测量钢管弯曲变化情况。
如变形数据与规范要求相差较小 ,可在两端再设置加热区 ,如相差较大 ,再加热 5和7。
待其冷却以后 ,测量数据 ,直到满足要求为止。
3.4 效果检查
经过多次加热处理 ,钢管弯曲矢高已完全满足规范要求。
(见表一、表二 )。
成功地解决了钢管弯曲变形问题 ,为下一步的钢构件加工质量奠定了坚实的基础。
表二矫正后钢管弯曲矢高
3.5 结论
矫正工作虽已取得圆满成功 ,但在以后类似的工作中 ,应注意以下几个问题 :(1)加热时 ,不要急于求成。
每次加热完毕 ,待其冷却后 ,要测量其数据 ,并记录下来 ,分析钢管的变化情况 ,防止加热过头。
(2 )避免在同一部位多次加热 ,以防止破坏材料的机械性能。
(3)加热区不
能太宽 ,因为加热过宽时 ,会出现先加热的先冷却的结果 ,使热塑性压缩变形减少 ,矫正效果变差。
