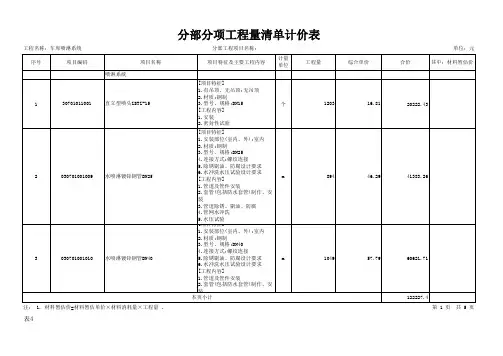

机械车库(立体车库、多层车库)喷淋系统流量及压力计算书

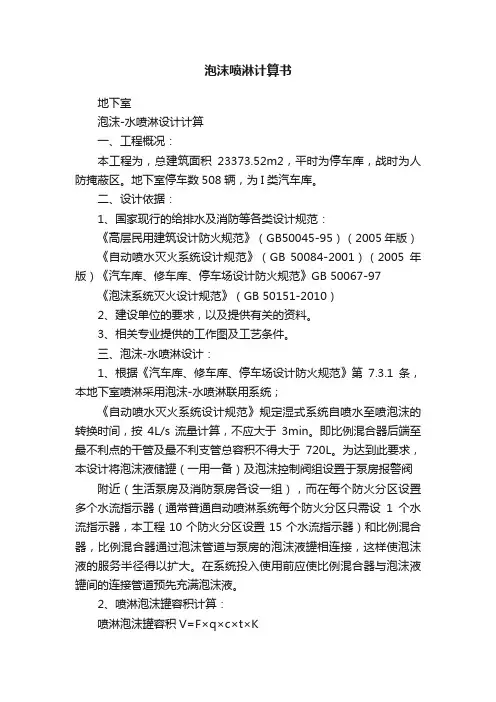

泡沫喷淋计算书地下室泡沫-水喷淋设计计算一、工程概况：本工程为，总建筑面积23373.52m2，平时为停车库，战时为人防掩蔽区。

地下室停车数508辆，为I类汽车库。

二、设计依据：1、国家现行的给排水及消防等各类设计规范：《高层民用建筑设计防火规范》（GB50045-95）（2005年版）《自动喷水灭火系统设计规范》（GB 50084-2001）（2005年版）《汽车库、修车库、停车场设计防火规范》GB 50067-97 《泡沫系统灭火设计规范》（GB 50151-2010）2、建设单位的要求，以及提供有关的资料。

3、相关专业提供的工作图及工艺条件。

三、泡沫-水喷淋设计：1、根据《汽车库、修车库、停车场设计防火规范》第7.3.1条，本地下室喷淋采用泡沫-水喷淋联用系统；《自动喷水灭火系统设计规范》规定湿式系统自喷水至喷泡沫的转换时间，按4L/s流量计算，不应大于3min。

即比例混合器后端至最不利点的干管及最不利支管总容积不得大于720L。

为达到此要求，本设计将泡沫液储罐（一用一备）及泡沫控制阀组设置于泵房报警阀附近（生活泵房及消防泵房各设一组），而在每个防火分区设置多个水流指示器（通常普通自动喷淋系统每个防火分区只需设1个水流指示器，本工程10个防火分区设置15个水流指示器）和比例混合器，比例混合器通过泡沫管道与泵房的泡沫液罐相连接，这样使泡沫液的服务半径得以扩大。

在系统投入使用前应使比例混合器与泡沫液罐间的连接管道预先充满泡沫液。

2、喷淋泡沫罐容积计算：喷淋泡沫罐容积V=F×q×c×t×K式中F—-作用面积,m2，根据《自动喷水灭火系统设计规范》火灾危险等级确定；按中危险级II级取160m2；q——泡沫混合液供给强度,L/(min.m2)，按中危险II级自动喷水强度8.0L/(min.m2)；c——泡沫混合液中泡沫浓缩液的百分比浓度，一般碳氢化合物火灾为3％，极性溶剂火灾为6％；t——泡沫混合液作用时间,min，根据《泡沫灭火系统设计规范》连续供给泡沫混合液时间，不应小于10min；K——系数，考虑增加15％的保险余量，取1.15。

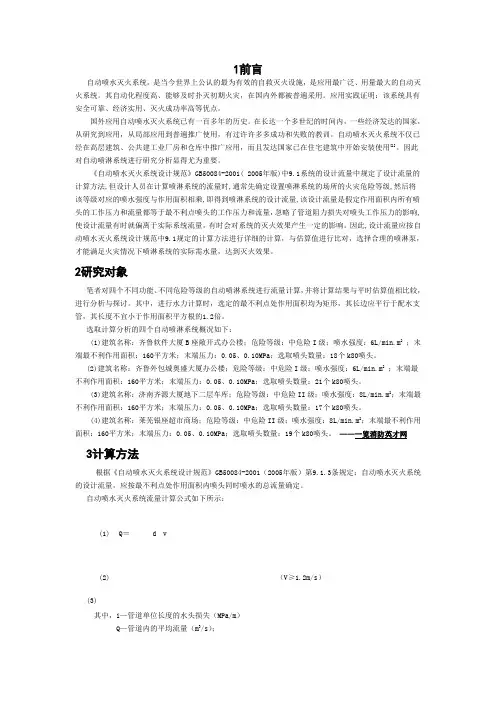

1前言自动喷水灭火系统，是当今世界上公认的最为有效的自救灭火设施，是应用最广泛、用量最大的自动灭火系统。

其自动化程度高、能够及时扑灭初期火灾，在国内外都被普遍采用。

应用实践证明：该系统具有安全可靠、经济实用、灭火成功率高等优点。

国外应用自动喷水灭火系统已有一百多年的历史。

在长达一个多世纪的时间内，一些经济发达的国家，从研究到应用，从局部应用到普遍推广使用，有过许许多多成功和失败的教训。

自动喷水灭火系统不仅已经在高层建筑、公共建工业厂房和仓库中推广应用，而且发达国家已在住宅建筑中开始安装使用[1]。

因此对自动喷淋系统进行研究分析显得尤为重要。

《自动喷水灭火系统设计规范》GB50084-2001( 2005年版)中9.1系统的设计流量中规定了设计流量的计算方法,但设计人员在计算喷淋系统的流量时,通常先确定设置喷淋系统的场所的火灾危险等级,然后将该等级对应的喷水强度与作用面积相乘,即得到喷淋系统的设计流量,该设计流量是假定作用面积内所有喷头的工作压力和流量都等于最不利点喷头的工作压力和流量，忽略了管道阻力损失对喷头工作压力的影响,使设计流量有时就偏离于实际系统流量，有时会对系统的灭火效果产生一定的影响。

因此,设计流量应按自动喷水灭火系统设计规范中9.1规定的计算方法进行详细的计算，与估算值进行比对，选择合理的喷淋泵，才能满足火灾情况下喷淋系统的实际需水量，达到灭火效果。

2研究对象笔者对四个不同功能、不同危险等级的自动喷淋系统进行流量计算，并将计算结果与平时估算值相比较，进行分析与探讨。

其中，进行水力计算时，选定的最不利点处作用面积均为矩形，其长边应平行于配水支管，其长度不宜小于作用面积平方根的1.2倍。

选取计算分析的四个自动喷淋系统概况如下：(1)建筑名称：齐鲁软件大厦B座敞开式办公楼；危险等级：中危险I级；喷水强度：6L/min.m2；末端最不利作用面积：160平方米；末端压力：0.05、0.10MPa；选取喷头数量：18个k80喷头。

自动灭火喷淋系统水力计算书水力计算自动喷水灭火系统的水力计算主要是按照逐点计算法进行计算；这于原规范有很大区别。

原规范是采用估算法进行计算的.计算方法：1、确定喷头间距规范中给出了如下面所示的间距。

这个间距是最大间距，也就是在0.1Mpa下的间距。

喷水强度(L/min·m2）正方形布置的边长（m)矩形或平行四边形布置的长边边长(m）一只喷头的最大保护面积（m2）喷头与端墙的最大距离（m）4 4.4 4.520.02。

263。

6 4.012。

5 1.88 3.4 3.611.5 1.712～20 3.0 3.69.0 1.5注：1 仅在走道设置单排喷头的闭式系统,其喷头间距应按走道地面不留漏喷空白点确定；2 货架内喷头的间距不应小于2m，并不应大于3m。

很多设计者对这一点不是很了解，往往不论建筑物的实际尺寸，都一律套用这个距离，造成很多错误.对于一个建筑物，我们在确定了危险等级后，要根据建筑物的实际尺寸来确定喷头间距，如我们确定了一个建筑物为中危险Ⅱ级，也既喷水强度为8 L/min·m2由下图可知由上述图纸可以明白系统最不利点四个喷头ABCD围成的面积正方形ABCD的面积为S，只要保证S内的喷水强度不小于8 L/min·m2就满足规范要求;从图上看，在每个喷头的洒水量中有1/4的水量洒在S中，也就是S内的洒水量为一个喷头的洒水量;由喷头的流量公式喷头的流量应按下式计算：(9．1．l）式中q——喷头流量（L／min）;P——喷头工作压力（MPa）;K——喷头流量系数.可知q/S=8 L/min·m2；而S=L*L则,喷头间距L=当最不利点压力P=0.1Mpa时,L=3。

16m=3.1m；当最不利点压力为0。

05Mpa时，L=2.66m=2.6m 也就是说,在中危险Ⅱ级，也既喷水强度为8 L/min·m2时，喷头间距在2。

6m~3。

1m之间布置。

我们实际布置时，考虑喷头间距与建筑物尺寸的和谐，距离端墙保证不大于间距的一半.比如上图，我们保证喷头间距的均匀相等后，假如间距为3。

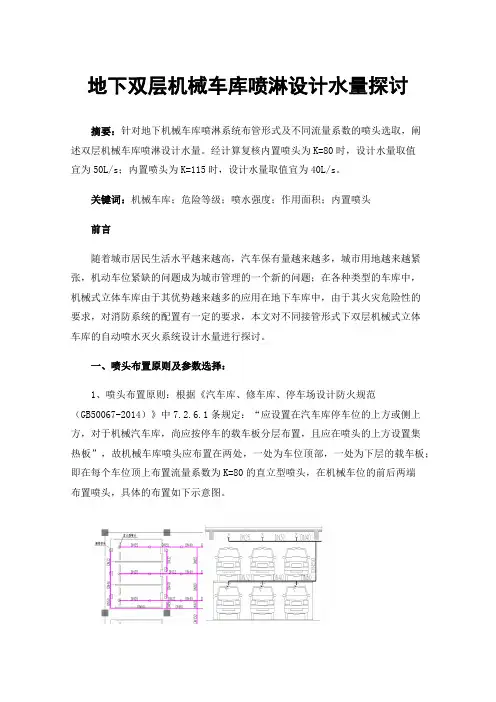

地下双层机械车库喷淋设计水量探讨摘要：针对地下机械车库喷淋系统布管形式及不同流量系数的喷头选取，阐述双层机械车库喷淋设计水量。

经计算复核内置喷头为K=80时，设计水量取值宜为50L/s；内置喷头为K=115时，设计水量取值宜为40L/s。

关键词：机械车库；危险等级；喷水强度；作用面积；内置喷头前言随着城市居民生活水平越来越高，汽车保有量越来越多，城市用地越来越紧张，机动车位紧缺的问题成为城市管理的一个新的问题；在各种类型的车库中，机械式立体车库由于其优势越来越多的应用在地下车库中，由于其火灾危险性的要求，对消防系统的配置有一定的要求，本文对不同接管形式下双层机械式立体车库的自动喷水灭火系统设计水量进行探讨。

一、喷头布置原则及参数选择：1、喷头布置原则：根据《汽车库、修车库、停车场设计防火规范（GB50067-2014）》中7.2.6.1条规定：“应设置在汽车库停车位的上方或侧上方，对于机械汽车库，尚应按停车的载车板分层布置，且应在喷头的上方设置集热板”，故机械车库喷头应布置在两处，一处为车位顶部，一处为下层的载车板；即在每个车位顶上布置流量系数为K=80的直立型喷头，在机械车位的前后两端布置喷头，具体的布置如下示意图。

图1 喷淋平面布置示意图图2 双层车架剖面示意图2、车架内置喷头开放数量确定：《自动喷水灭火系统设计规范（GB50084-2017）》（以下简称《喷规》）附录A规定汽车停车场属于中危险II级场所，将中危险II级场所喷水强度及作用面积（表1）与《喷规》表5.0.4-1（表2）中数据进行对比，中危险II级场所喷水强度为：8L/（min·m2），作用面积为：160m2；仓库危险I级储物高度不大于3.5m时喷水强度为：8L/（min·m2），作用面积为：160m2，储物高度大于3.5m时其喷水强度和作用面积越大。

通过对比发现中危险II级场所喷水强度、作用面积及均小于等于仓库危险级I级要求，故认为在车库计算中车架内置喷头开放数不超过仓库危险级I级时的要求。

消防喷淋头流量计算公式消防喷淋头流量计算公式这事儿啊，说起来还真挺重要的。

咱们得先搞清楚，为啥要算这喷淋头的流量呢？其实啊，就好比咱们家里用水龙头，得知道它出多少水，才能心里有数。

消防喷淋头也一样，知道它的流量，才能判断在火灾发生的时候，能不能及时有效地灭火。

那这流量咋算呢？这里面有个公式：Q = K × √10 × P这里的 Q 就是流量啦，单位是升每分钟（L/min）；K 呢，是喷头的流量系数；P 是喷头工作压力，单位是兆帕（MPa）。

比如说，有个喷头的流量系数 K 是 80，工作压力 P 是 0.1 MPa，那算下来流量 Q 就是80 × √10 × 0.1 ，大概是 252 L/min 。

我记得有一次去一个工厂检查消防设施，看到他们新安装的喷淋系统。

我就问负责的师傅，知不知道怎么算喷淋头流量。

那师傅一脸懵，说从来没考虑过这个。

我就给他详细讲了讲这个公式的重要性。

我跟他说，如果流量算错了，真要是着了火，这喷淋头喷不出足够的水来灭火，那损失可就大了去了。

这工厂里那么多设备、原材料，一旦烧起来，后果不堪设想。

师傅听我这么一说，恍然大悟，直拍大腿，说以前还真没想过这么严重。

所以啊，可别小看这个消防喷淋头流量计算公式。

在实际的消防工程中，得认真算好每一个喷淋头的流量，才能确保消防系统在关键时刻能发挥作用，保护大家的生命财产安全。

而且，不同类型的场所，对喷淋头的流量要求也不一样。

像商场、仓库、办公楼这些地方，人员密集或者存放的东西多，需要的灭火水量就大，所以喷淋头的流量也得相应大一些。

再比如说，有些特殊的场所，比如易燃易爆的地方，对消防的要求就更高了，这流量计算就得更精确。

总之，消防喷淋头流量计算公式是消防领域里一个非常关键的知识点，咱们搞消防的、做工程的，都得把它弄明白，不能马虎。

不然真出了事儿，那后悔可就来不及喽！。

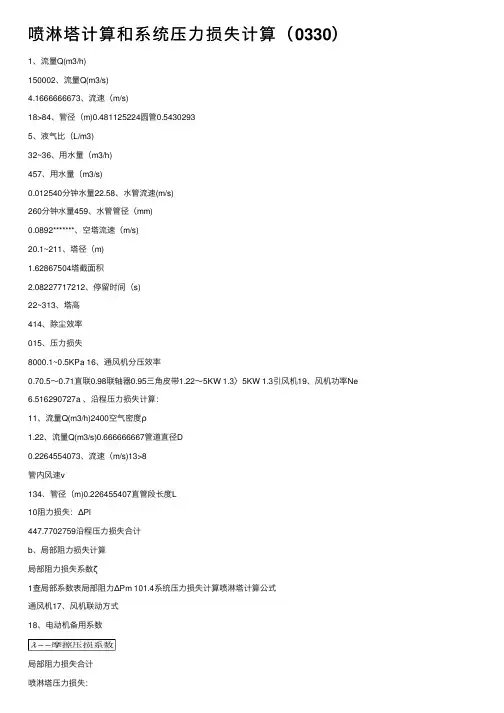

喷淋塔计算和系统压⼒损失计算（0330）1、流量Q(m3/h)150002、流量Q(m3/s)4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管0.54302935、液⽓⽐（L/m3)32~36、⽤⽔量（m3/h)457、⽤⽔量（m3/s)0.012540分钟⽔量22.58、⽔管流速(m/s)260分钟⽔量459、⽔管管径（mm)0.0892*******、空塔流速（m/s)20.1~211、塔径（m)1.62867504塔截⾯积2.08227717212、停留时间（s)22~313、塔⾼414、除尘效率015、压⼒损失8000.1~0.5KPa 16、通风机分压效率0.70.5～0.71直联0.98联轴器0.95三⾓⽪带1.22～5KW 1.3〉5KW 1.3引风机19、风机功率Ne 6.516290727a 、沿程压⼒损失计算：11、流量Q(m3/h)2400空⽓密度ρ1.22、流量Q(m3/s)0.666666667管道直径D0.2264554073、流速（m/s)13>8管内风速v134、管径（m)0.226455407直管段长度L10阻⼒损失：ΔPl447.7702759沿程压⼒损失合计b、局部阻⼒损失计算局部阻⼒损失系数ζ1查局部系数表局部阻⼒ΔPm 101.4系统压⼒损失计算喷淋塔计算公式通风机17、风机联动⽅式18、电动机备⽤系数局部阻⼒损失合计喷淋塔压⼒损失：活性炭塔压⼒损失设备管道压⼒损失总压⼒损失：0 19、风机功率Ne0压⼒损失（Pa)除尘效率（%）〉90粒径⼤于10微⽶分割粒径（微⽶)3除尘效率（%）。

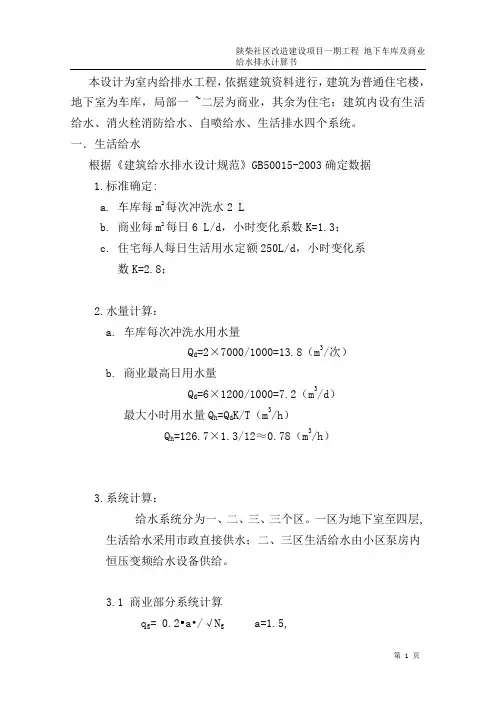

本设计为室内给排水工程，依据建筑资料进行，建筑为普通住宅楼，地下室为车库，局部一 ~二层为商业，其余为住宅；建筑内设有生活给水、消火栓消防给水、自喷给水、生活排水四个系统。

一．生活给水根据《建筑给水排水设计规范》GB50015-2003确定数据1.标准确定:a. 车库每m2每次冲洗水2 Lb. 商业每m2每日6 L/d，小时变化系数K=1.3；c. 住宅每人每日生活用水定额250L/d，小时变化系数K=2.8；2.水量计算：a. 车库每次冲洗水用水量Q d=2×7000/1000=13.8（m3/次）b. 商业最高日用水量Q d=6×1200/1000=7.2（m3/d）最大小时用水量Q h=Q d K/T（m3/h）Q h=126.7×1.3/12≈0.78（m3/h）3.系统计算：给水系统分为一、二、三、三个区。

一区为地下室至四层, 生活给水采用市政直接供水；二、三区生活给水由小区泵房内恒压变频给水设备供给。

3.1 商业部分系统计算q g= 0.2•a•/√N g a=1.5,a-根据建筑物而定的系数N g-计算管段的卫生器具给水当量数q g= 0.2•1.5•/√6 +1.1=2.7（L/s）引入管管径取DN50，v=0.8m/s,给水管网所需压力：H=H2+H3+0.01（H1+H4）+0.02（MPa）H1-最不利配水点与给水设备出水管的标高差（m）H2-建筑内部给水管网沿程和局部水头损失之和（MPa）H3-水表的水头损失（MPa）H4-最不利处配水点所需流出水头（m）H=0.02+0.02+0.01（10+16）=0.3（MPa）故满足要求3.2 二、三区系统计算住宅生活给水设计秒流量 q g=0.2•U•N g（L/s）U=[1+αc（N g -1）0.49]/√N gU-计算管段的卫生器具给水当量同时出流概率（%）αc-对应于不同U0的系数，查附录C中表CU0= q0mK h/0.2•N g•T•3600 (%)U0-生活给水管道的最大时卫生器具给水当量平均出流概率（%）q0-最高用水日的用水定额，按表3.1.9取用m-每户用水人数K h-小时变化系数，按表3.1.9取用N g-每户设置的卫生器具给水当量数T-用水时数（h）0.2-一个卫生器具给水当量的额定流量（L/s）U0=（250×3.5×2.8）/0.2×4.3×24×3600≈0.035取U0=3.5%查表（附录D）二、三区从东侧车库引入一根DN100的给水管；给水管网所需压力：H=H2+H3+0.01（H1+H4）（MPa）H1-最不利配水点与给水设备出水管的标高差（m）H2-建筑内部给水管网沿程和局部水头损失之和（MPa）H3-水表的水头损失（MPa）H4-最不利处配水点所需流出水头（m）H=0.11+0.02+0.01（92+10）≈1.00（MPa）二、消火栓消防给水按《高层民用建筑设计防火规范》GB20045-95（2005年版）第7.2.2条，本建筑室内消火栓给水系统的用水量40L/s。

喷淋流量计算公式喷淋流量计算公式，是经常用到的流量计算公式，特别是工业喷淋领域。

喷淋流量计算公式可以用来计算喷淋系统的水流速度、水泵的需要功率、管道尺寸的选择等问题。

以下是喷淋流量计算公式的详细解析。

喷淋流量计算公式中最基本的公式是Q= VA，其中Q代表流量，V 代表速度，A代表面积。

在喷淋系统中，喷嘴是水流出的地方，所以可以把喷嘴看做一个小口径的圆形管道，其截面面积A可以通过圆形截面面积的公式A=πr^2求得，其中r是喷嘴半径。

喷淋流量计算公式中的另一个重要因素是速度V。

速度V与流量Q 之间的关系可以表示为V= Q/A。

因此，如果我们知道Q和A的值，就可以通过此公式计算出速度V的值。

在实际应用中，通常会使用单位时间内的流量来计算喷淋系统的水流量。

这里的单位时间是每秒钟，也就是秒钟流量。

也就是说，如果我们要计算每分钟流量，需要把每秒钟的流量乘以60。

因此，喷淋系统的流量（Q）可以使用下面的公式来计算：Q= KVA其中，K代表常数，V代表速度，A代表截面积。

此处的常数K是一个基于单位的系数，通常使用0.08 - 0.12之间的值。

如果我们已知每秒钟喷嘴的截面面积A，流速V和常数K值，我们就可以通过喷淋流量计算公式计算出流量Q的值，从而确定水泵的需要功率和管道尺寸的选择。

此外，在喷淋系统中，还会涉及到压力的计算，压力可以通过下面的公式计算：P= F / A其中，P代表压力，F代表喷头施加在水上的力，A代表岌岌可危的区域面积。

因此，我们也可以用喷淋流量计算公式来计算所需的压力值。

总之，喷淋流量计算公式是一个非常实用的公式，可以帮助工程师们计算出喷淋系统的确切流量、速度、压力等参数，从而制定一个更可靠和高效的喷淋系统。

在实际应用中，我们需要仔细选择使用的公式，确保计算结果是准确的，保证喷淋系统的安全和稳定性。

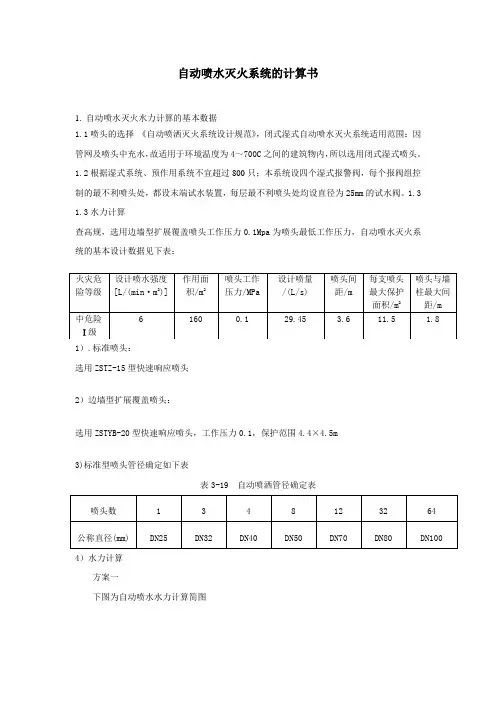

自动喷水灭火系统的计算书1. 自动喷水灭火水力计算的基本数据1.1喷头的选择 《自动喷洒灭火系统设计规范》，闭式湿式自动喷水灭火系统适用范围：因管网及喷头中充水，故适用于环境温度为4～700C 之间的建筑物内，所以选用闭式湿式喷头。

1.2根据湿式系统、预作用系统不宜超过800只；本系统设四个湿式报警阀，每个报阀组控制的最不利喷头处，都设末端试水装置，每层最不利喷头处均设直径为25mm 的试水阀。

1.3 1.3水力计算查高规，选用边墙型扩展覆盖喷头工作压力0.1Mpa 为喷头最低工作压力，自动喷水灭火系统的基本设计数据见下表： 1）.标准喷头：选用ZSTZ-15型快速响应喷头2）边墙型扩展覆盖喷头：选用ZSTYB-20型快速响应喷头，工作压力0.1，保护范围4.4×4.5m3)标准型喷头管径确定如下表表3-19 自动喷洒管径确定表喷头数 1 3 4 8 12 32 64 公称直径(mm) DN25DN32DN40DN50DN70DN80DN1004）水力计算方案一下图为自动喷水水力计算简图火灾危险等级 设计喷水强度[L/(min ·m 2)] 作用面 积/m 2喷头工作压力/MPa 设计喷量/(L/s) 喷头间 距/m 每支喷头最大保护面积/m 2 喷头与墙柱最大间距/m 中危险Ⅰ级61600.129.453.611.51.8下表为自动喷水水力计算表管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK 水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-2 10.00 1.91 1.32 0.60 25 115 1.591 3.60 3.05 13.05 2-3 13.05 1.91 1.18 0.80 25 80 1.591 3.60 3.14 16.20 21-22 11.09 2.01 0.94 0.60 25 115 1.765 3.79 2.71 13.81 22-3 13.81 2.01 0.54 0.80 25 80 1.765 3.79 2.36 16.17 3-4 16.20 3.92 1.40 2.10 32 80 1.441 4.13 5.05 21.24 23-4 18.59 1.81 1.22 0.60 25 80 1.431 3.41 2.60 21.20 24-4 19.84 1.87 0.34 0.60 25 80 1.527 3.52 1.44 21.29 4-5 21.24 7.60 1.94 3.10 50 80 0.640 3.58 3.23 24.47 25-26 16.88 1.73 2.25 0.80 25 80 1.299 3.25 3.96 20.84 26-5 20.84 3.64 0.75 2.10 32 80 1.244 3.84 3.54 24.38 27-5 19.53 1.86 2.65 0.60 25 80 1.503 3.50 4.89 24.42 5-6 24.47 13.10 0.43 3.10 50 80 1.901 6.17 6.71 31.18 6-7 31.18 13.10 1.22 0.00 50 80 1.901 6.17 2.31 33.49 7-8 33.49 13.10 2.72 2.10 50 80 1.901 6.17 9.16 42.65 8-9 42.65 13.10 4.23 0.00 80 80 0.200 2.64 0.85 43.50 28-29 14.66 2.31 1.32 0.60 25 115 2.332 4.35 4.48 19.14 29-30 19.14 2.31 0.93 0.80 25 80 2.332 4.35 4.03 23.17 33-34 15.47 2.37 0.94 0.60 25 115 2.460 4.47 3.78 19.25 34-30 19.25 2.37 0.78 0.80 25 80 2.460 4.47 3.90 23.1530-31 23.17 4.69 1.38 2.10 32 80 2.060 4.94 7.18 30.34 35-31 26.72 2.17 1.17 0.60 25 80 2.057 4.09 3.63 30.35 36-31 28.13 2.23 0.39 0.60 25 80 2.165 4.20 2.15 30.27 31-32 30.34 9.08 1.94 3.10 50 80 0.914 4.28 4.61 34.95 37-32 29.06 2.26 2.01 0.60 25 80 2.237 4.26 5.83 34.89 38-32 30.31 2.31 1.39 0.60 25 80 2.333 4.36 4.65 34.96 32-9 34.95 13.66 0.44 3.70 50 80 2.067 6.43 8.55 43.50 9-10 43.50 26.76 5.62 5.40 80 80 0.836 5.39 9.21 52.71 10-11 52.71 26.76 1.84 0.00 100 80 0.191 3.09 0.35 53.06 39-11 40.00 2.66 1.76 1.40 32 80 0.662 2.80 2.09 42.09 11-12 53.06 29.42 2.65 6.10 100 80 0.231 3.40 2.02 55.09 12-13 55.09 29.42 1.83 1.10 100 80 0.231 3.40 0.68 55.77 13-14 55.77 29.42 0.47 0.00 125 80 0.075 2.22 0.03 55.80 14-15 55.80 29.42 0.02 3.70 125 80 0.075 2.22 0.28 56.08 15-16 56.08 29.42 3.06 0.00 125 80 0.075 2.22 0.23 56.31 16-17 56.31 29.42 2.95 3.70 125 80 0.075 2.22 0.50 56.80 17-18 56.80 29.42 0.63 0.00 125 80 0.075 2.22 0.05 56.85 18-19 56.85 29.42 4.70 3.70 125 80 0.075 2.22 0.63 57.47 19-20 57.47 29.42 0.69 0.00 125 80 0.075 2.22 0.05 57.53计算结果:所选作用面积:160.0平方米总流量:29.42 L/s平均喷水强度:11.03 L/min.平方米入口压力:57.53 米水柱水泵扬程为：H=Hr+Hz+报警阀损失+1.1×∑h=7.43+61+5+2+57.57= 133.米水柱Hr 入口压力Hz 水泵吸入口至入口静水压（按本工程确定层高计算为61m）∑h水泵吸入口至入口沿程及局部水头损失（管道长度+当量长度=195m,按干管管径选用DN150计算)7.43米水柱报警阀水头损失取0.04Mpa,水流指示器取0.02Mpa，方案二下图为自动喷水水力计算简图下表为自动喷水水力计算表管段名称起点压力mH2O管道流量L/s管长m当量长度管径mmK 水力坡降mH2O/m流速m/s损失mH2O终点压力mH2O1-2 10.00 1.91 1.32 0.90 32 115 0.342 2.01 0.76 10.76 2-3 10.76 1.91 1.18 1.20 32 80 0.342 2.01 0.81 11.57 21-22 10.31 1.94 0.94 0.90 32 115 0.353 2.04 0.65 10.96 22-3 10.96 1.94 0.54 1.20 32 80 0.353 2.04 0.61 11.57 3-4 11.57 3.85 1.40 2.70 40 80 0.659 3.06 2.70 14.27 23-4 12.50 1.48 1.22 0.60 25 80 0.962 2.80 1.75 14.25 24-4 13.28 1.53 0.34 0.60 25 80 1.022 2.88 0.96 14.25 4-5 14.27 6.86 1.94 3.10 50 80 0.522 3.23 2.63 16.90 25-26 11.72 1.44 2.25 0.80 25 80 0.902 2.71 2.75 14.47 26-5 14.47 3.04 0.75 2.10 32 80 0.864 3.20 2.46 16.93 27-5 13.59 1.55 2.65 0.60 25 80 1.046 2.92 3.40 17.00 5-6 16.90 11.45 0.43 3.10 50 80 1.451 5.39 5.13 22.03 6-7 22.03 11.45 1.22 0.00 50 80 1.451 5.39 1.76 23.79 7-8 23.79 11.45 2.72 2.10 50 80 1.451 5.39 6.99 30.78 8-9 30.78 11.45 4.23 0.00 80 80 0.153 2.31 0.65 31.43 28-29 14.72 2.32 1.32 0.90 32 115 0.503 2.44 1.12 15.8329-30 15.83 2.32 0.93 1.20 32 80 0.503 2.44 1.07 16.90 33-34 15.00 2.34 0.94 0.90 32 115 0.513 2.47 0.94 15.94 34-30 15.94 2.34 0.78 1.20 32 80 0.513 2.47 1.02 16.96 30-31 16.90 4.65 1.38 2.70 40 80 0.964 3.70 3.94 20.84 35-31 18.28 1.80 1.17 0.60 25 80 1.407 3.38 2.49 20.77 36-31 19.38 1.85 0.39 0.60 25 80 1.491 3.48 1.48 20.86 31-32 20.84 8.30 1.94 3.10 50 80 0.763 3.91 3.85 24.68 37-32 20.63 1.91 2.01 0.60 25 80 1.588 3.59 4.14 24.76 38-32 21.41 1.94 1.39 0.60 25 80 1.648 3.66 3.28 24.69 32-9 24.68 12.15 0.44 3.70 50 80 1.635 5.72 6.76 31.45 9-10 31.43 23.60 5.62 5.40 80 80 0.650 4.75 7.16 38.60 10-11 38.60 23.60 1.84 0.00 100 80 0.149 2.73 0.27 38.87 39-11 36.88 2.55 1.76 1.40 32 80 0.610 2.69 1.93 38.80 11-12 38.87 26.15 2.65 6.10 100 80 0.183 3.02 1.60 40.47 12-13 40.47 26.15 1.83 1.10 100 80 0.183 3.02 0.53 41.00 13-14 41.00 26.15 0.47 0.00 125 80 0.059 1.97 0.03 41.03 14-15 41.03 26.15 0.02 3.70 125 80 0.059 1.97 0.22 41.25 15-16 41.25 26.15 3.06 0.00 125 80 0.059 1.97 0.18 41.43 16-17 41.43 26.15 2.95 3.70 125 80 0.059 1.97 0.39 41.82 17-18 41.82 26.15 0.63 0.00 125 80 0.059 1.97 0.04 41.86 18-19 41.86 26.15 4.70 5.00 125 80 0.059 1.97 0.57 42.43 19-20 42.43 26.15 0.69 0.00 150 80 0.023 1.39 0.02 42.45计算结果:所选作用面积:160.0平方米总流量:26.15 L/s平均喷水强度:9.81 L/min.平方米入口压力:42.45 米水柱水泵扬程为：H=Hr+Hz+报警阀损失+1.1×∑h=7.43+61+5+2+42.45=117.88米水柱Hr 入口压力Hz 水泵吸入口至入口静水压（按本工程确定层高计算为61m）∑h水泵吸入口至入口沿程及局部水头损失（管道长度+当量长度=195m,按干管管径选用DN150计算)7.43米水柱报警阀水头损失取0.04Mpa,水流指示器取0.02Mpa，比较两方案因方案一，所计算水泵扬程超出原喷淋泵扬程，故选用方案二所确定的喷淋管径。

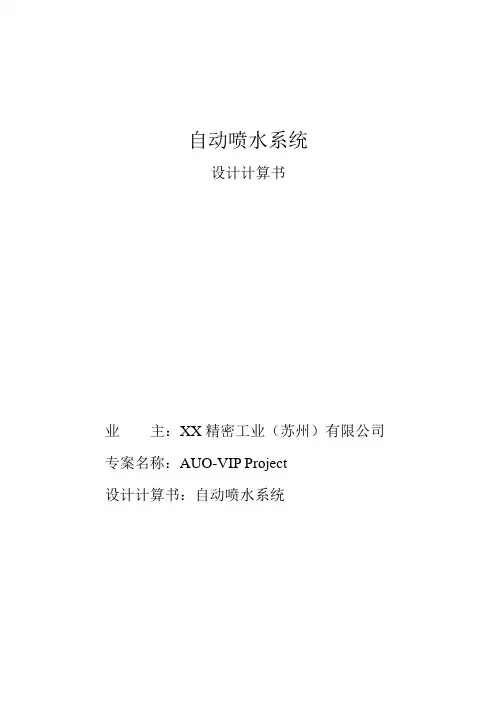

自动喷水系统设计计算书业主：XX精密工业（苏州）有限公司专案名称：AUO-VIP Project设计计算书：自动喷水系统一、计算过程中所用公式喷头的流量计算：q=K√10P式中q——喷头流量（L/min）；P——喷头工作压力（MPa）；K——喷头流量系数。
