地表排水设施施工各类地表排水设施的断面尺寸应满足设计排水量的要求,沟顶应高出沟内的设计水面0.2 m以上。
一、边沟施工技术边沟设置在挖方路基的路肩外侧,或低路堤的坡脚外侧,走向多与路线一致,主要用于汇集和排除路基范围内和流向路基的少量地面水。
平坦地面填方路段的路旁取土坑,常与路基排水设计综合考虑,使之起到边沟的排水作用。
1.边沟断面类型按照岩土性质和施工方式的不同,边沟横断面可筑成梯形、流线型、三角形和矩形等,如图6-2所示。
图6-2 边沟横断面形式(单位:m)边沟的深浅和横断面的尺寸,根据地面降水量的大小而定。
梯形边沟内侧边坡坡度一般为1∶1~1∶1.5;岩石边沟边坡坡度为1∶0.5~1∶1;浆砌边沟内侧边坡可直立;三角形边沟内侧边坡坡度一般为1∶2~1∶3,外侧边坡可参照挖方边坡确定。
2.边沟施工技术要点边沟施工过程中的技术要点包括以下八项:(1)挖方地段和填土高度小于边沟深度的填方地段均应设置边沟,路堤靠山一侧的坡脚应设置不渗水的边沟。
(2)为了防止边沟水流漫溢或冲刷,边沟应分段设置出水口,一般地区梯形边沟每段长度不宜超过500 m,多雨地区不宜超过300 m,三角形边沟不宜超过200 m。
(3)平曲线处边沟施工时,沟底纵坡应与曲线前后沟底纵坡平顺衔接,不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深,其增加值等于超高值。
(4)认真做好边沟加固。
为避免边沟稳定性出现问题,施工时应作如下加固处理:①土质地段当沟底纵坡大于3%时,应采取加固措施。
②采用干砌片石对边沟进行铺砌时,应选用有平整面的片石,各砌缝要用小石块嵌紧。
③采用浆砌片石铺砌时,砌缝砂浆应饱满,沟身应不漏水。
④沟底采用抹面时,抹面应平整压光。
(5)边沟与填方毗邻处应设跌水或急流槽,将水流直接引到填方坡脚之外,以免冲刷边坡,影响路基稳定。
(6)当边沟水流流向桥涵进水口时,为避免边沟流水冲刷,施工时应考虑作如下处理:①在涵洞进口处设置窨井,或根据地形需要,在进口前设置跌水或急流槽等构造物,将水流引入涵洞。
竭诚为您提供优质文档/双击可除边坡截水沟模板的计算面积篇一:截水沟截水沟截水沟又称天沟,指的是为拦截山坡上流向路基的水,在路堑坡顶以外设置的水沟(规范规定距路堑坡顶外缘大于等于5m,距路堤坡脚外缘大于等于2m)。
挖方路基的堑顶截水沟应设置在坡口5m以外,并宜结合地形进行布设,填方路基上侧的路堤截水沟距填方坡脚的距离不应小于2m。
在多雨地区,视实际情况可设一道或多道截水沟,其作用是拦截路基上方流向路基的地表水,保护挖方边坡和填方坡脚不受水流冲刷。
当路基挖方上侧山坡汇水面积较大时,应于挖方坡口5m 以上设置截水沟。
截水沟水流一般不应引入边沟,当必须引入时,应切实做好防护措施。
截水沟长度一般不宜超过500m,当截水沟长度超过500m时应选择适当的地点设出水口,将水引至山坡侧的自然沟中或桥涵进水口,截水沟必须有牢靠的出水口,必要时须设置排水沟、跌水或激流槽。
截水沟的出水口必须与其他排水设施衔接。
截水沟的平、纵转角处应设曲线连接,其沟底纵坡应不小于0.3%。
当流速大于土壤容许冲刷的流速时,应对沟面采取加固措施或设法减小沟底纵坡。
截水沟设置时主要考虑位置。
在无弃土堆的情况下,截水沟的边缘离开挖方路基坡顶的距离视土质而定,以不影响边坡稳定为原则;路基上方有弃土堆时,截水沟应离开弃土堆1~5m,弃土堆坡脚离开路基挖方坡顶不应小于10m,弃土堆顶部应设2%倾向截水沟的横坡;山坡上路堤的截水沟离开路堤坡脚至少2m,并用挖截水沟的土填在路堤与截水沟之间,修筑向沟倾斜坡度为2%的护坡道或土台,使路堤内侧地面水流入截水沟排出。
边沟是指设置在挖方路基的路肩外侧或低路堤的坡脚外侧,多与路中线平行,用以汇集和排除路基范围内和流向路基的少量地面水;截水沟又称天沟,一般设置在挖方路基边坡坡顶以外,或山坡路堤上方的适当地点,用以拦截并排除路基上方流向路基的地面径流,减轻边沟的流水负担,保证挖方边坡和填方坡脚不受流水冲刷;排水沟的主要用途在于引水,将路基范围内各种水源(如边沟、截水沟、取土坑、边坡和路基附近积水),引至桥涵或路基范围以外的指定地点。

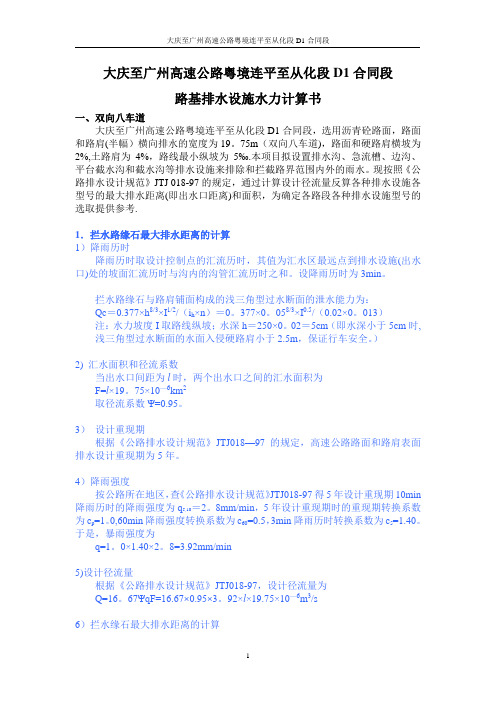

大庆至广州高速公路粤境连平至从化段D1合同段路基排水设施水力计算书一、双向八车道大庆至广州高速公路粤境连平至从化段D1合同段,选用沥青砼路面,路面和路肩(半幅)横向排水的宽度为19。
75m(双向八车道),路面和硬路肩横坡为2%,土路肩为4%,路线最小纵坡为5‰.本项目拟设置排水沟、急流槽、边沟、平台截水沟和截水沟等排水设施来排除和拦截路界范围内外的雨水。
现按照《公路排水设计规范》JTJ 018-97的规定,通过计算设计径流量反算各种排水设施各型号的最大排水距离(即出水口距离)和面积,为确定各路段各种排水设施型号的选取提供参考.1.拦水路缘石最大排水距离的计算1)降雨历时降雨历时取设计控制点的汇流历时,其值为汇水区最远点到排水设施(出水口)处的坡面汇流历时与沟内的沟管汇流历时之和。
设降雨历时为3min。
拦水路缘石与路肩铺面构成的浅三角型过水断面的泄水能力为:Qc=0.377×h8/3×I1/2/(i h×n)=0。
377×0。
058/3×I0.5/(0.02×0。
013)注:水力坡度I取路线纵坡;水深h=250×0。
02=5cm(即水深小于5cm时,浅三角型过水断面的水面入侵硬路肩小于2.5m,保证行车安全。
)2) 汇水面积和径流系数当出水口间距为l时,两个出水口之间的汇水面积为F=l×19。
75×10—6km2取径流系数Ψ=0.95。

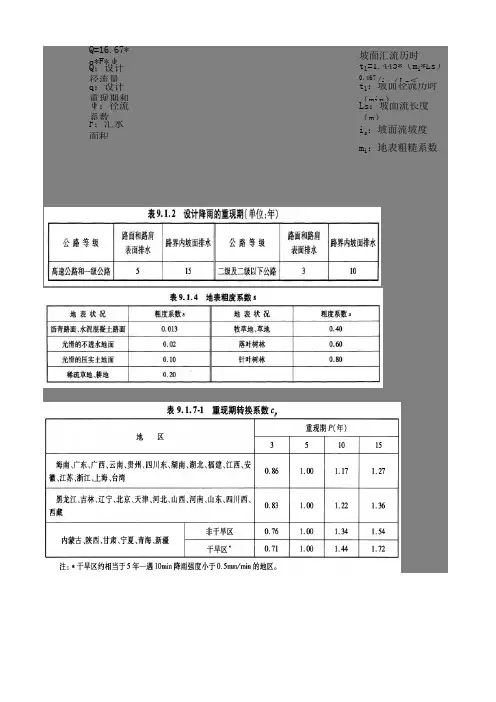

3)设计重现期根据《公路排水设计规范》JTJ018—97的规定,高速公路路面和路肩表面排水设计重现期为5年。
4)降雨强度按公路所在地区,查《公路排水设计规范》JTJ018-97得5年设计重现期10min 降雨历时的降雨强度为q5,10=2。
8mm/min,5年设计重现期时的重现期转换系数为c p=1。
0,60min降雨强度转换系数为c60=0.5,3min降雨历时转换系数为c5=1.40。

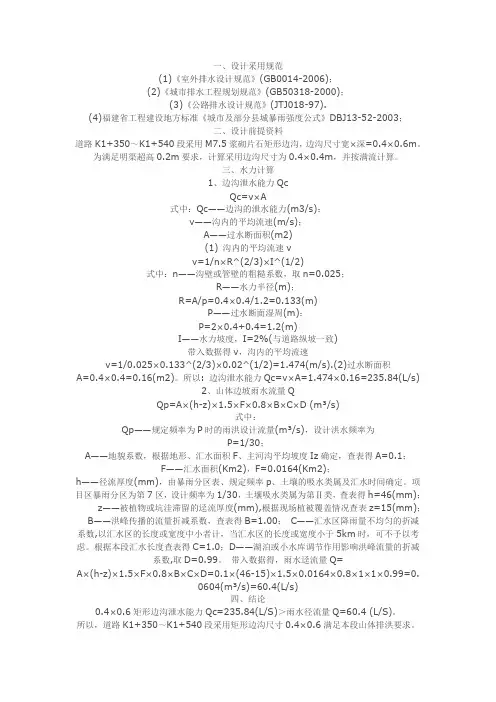

一、设计采用规范(1)《室外排水设计规范》(GB0014-2006);(2)《城市排水工程规划规范》(GB50318-2000);(3)《公路排水设计规范》(JTJ018-97).(4)福建省工程建设地方标准《城市及部分县城暴雨强度公式》DBJ13-52-2003;二、设计前提资料道路K1+350~K1+540段采用M7.5浆砌片石矩形边沟,边沟尺寸宽×深=0.4×0.6m。
为满足明渠超高0.2m要求,计算采用边沟尺寸为0.4×0.4m,并按满流计算。
三、水力计算1、边沟泄水能力QcQc=v×A式中:Qc——边沟的泄水能力(m3/s);v——沟内的平均流速(m/s);A——过水断面积(m2)(1) 沟内的平均流速vv=1/n×R^(2/3)×I^(1/2)式中:n——沟壁或管壁的粗糙系数,取n=0.025;R——水力半径(m);R=A/p=0.4×0.4/1.2=0.133(m)P——过水断面湿周(m);P=2×0.4+0.4=1.2(m)I——水力坡度,I=2%(与道路纵坡一致)带入数据得v,沟内的平均流速v=1/0.025×0.133^(2/3)×0.02^(1/2)=1.474(m/s).(2)过水断面积A=0.4×0.4=0.16(m2)。
所以: 边沟泄水能力Qc=v×A=1.474×0.16=235.84(L/s)2、山体边坡雨水流量QQp=A×(h-z)×1.5×F×0.8×B×C×D (m³/s)式中:Qp——规定频率为P时的雨洪设计流量(m³/s),设计洪水频率为P=1/30;A——地貌系数,根据地形、汇水面积F、主河沟平均坡度Iz确定,查表得A=0.1;F——汇水面积(Km2),F=0.0164(Km2);h——径流厚度(mm),由暴雨分区表、规定频率p、土壤的吸水类属及汇水时间确定。
大庆至广州高速公路粤境连平至从化段D1合同段路基排水设施水力计算书一、双向八车道大庆至广州高速公路粤境连平至从化段D1合同段,选用沥青砼路面,路面和路肩(半幅)横向排水的宽度为19.75m(双向八车道),路面和硬路肩横坡为2%,土路肩为4%,路线最小纵坡为5‰。
本项目拟设置排水沟、急流槽、边沟、平台截水沟和截水沟等排水设施来排除和拦截路界范围内外的雨水。
现按照《公路排水设计规范》JTJ 018-97的规定,通过计算设计径流量反算各种排水设施各型号的最大排水距离(即出水口距离)和面积,为确定各路段各种排水设施型号的选取提供参考。
1.拦水路缘石最大排水距离的计算1)降雨历时降雨历时取设计控制点的汇流历时,其值为汇水区最远点到排水设施(出水口)处的坡面汇流历时与沟内的沟管汇流历时之和。
设降雨历时为3min。
拦水路缘石与路肩铺面构成的浅三角型过水断面的泄水能力为:Qc=0.377×h8/3×I1/2/(i h×n)=0.377×0.058/3×I0.5/(0.02×0.013)注:水力坡度I取路线纵坡;水深h=250×0.02=5cm(即水深小于5cm时,浅三角型过水断面的水面入侵硬路肩小于2.5m,保证行车安全。
)2) 汇水面积和径流系数当出水口间距为l时,两个出水口之间的汇水面积为F=l×19.75×10-6km2取径流系数Ψ=0.95。
3) 设计重现期根据《公路排水设计规范》JTJ018-97的规定,高速公路路面和路肩表面排水设计重现期为5年。
4)降雨强度按公路所在地区,查《公路排水设计规范》JTJ018-97得5年设计重现期10min 降雨历时的降雨强度为q5,10=2.8mm/min,5年设计重现期时的重现期转换系数为c p=1.0,60min降雨强度转换系数为c60=0.5,3min降雨历时转换系数为c5=1.40。
海南省琼中至五指山至乐东至三亚高速公路初步设计路堑排水水文计算书一、 路堑边沟尺寸验算1、计算说明路基宽度为26.0m ,计算长度取300m 。
由于路堑边坡设置平台截水沟,故仅计算第一级边坡汇水,边坡高度为8m ,坡率1:1。
边沟采用矩形断面,浆砌片石加固,分别对两种矩形断面进行验算,分别为0.6×0.6m 、0.6×0.8m 的矩形边沟,出口处水面上预留20cm 安全高度。
2、水文和水力计算 2.1汇流历时① 路面及边坡汇流历时计算坡面汇流历时为467.011445.1⎪⎪⎭⎫ ⎝⎛=s si Lm t式中:m 1——地表粗度系数,由表3.0.4得知,沥青路面粗度系数为m 1=0.013,边坡粗度系数取m 1=0.60;s L ——坡面流长度(m ); s i ——坡面流的坡度。
② 边沟汇流历时计算 边沟汇流时间为t 2=L/v 式中:L ——边沟长度; V ——边沟平均流速21321I R nv =。
式中n ——沟壁或管壁的粗糙系数,按表8.1.3得知,浆砌片石明沟粗糙系数n=0.025; R ——水力半径(m),R=bh/(b+2h ),b ——边沟宽,m ;h ——边沟水深,m ; I ——水力坡度,可取用排水沟的底坡。
《公路排水设计规范 JTJ 018-97》4.4.1沟底纵坡坡度一般不宜小于0.5%。
土质沟渠的最小纵坡为0.25%;沟壁铺砌的沟渠的最小纵坡为0.12%。
③ 汇流总历时计算 总汇流历时t=t 1+t 2其中:路面汇流历时与路堑边坡汇流历时取大值。
计算结果见下表1:表1《公路排水设计规范 JTJ 018-97》8.1.5 沟和管的允许流速应符合下列规定:1. 明沟的最小允许流速为0.4m/s ,暗沟和管的最小允许流速为0.75m/s 。
2.明沟的最大允许流速,在水深为0.4m~1.0m 时,浆砌片石3.0m/s ,草皮护面1.6m/s 。
由表1可知,排水沟流速满足规范要求。
清理边沟的立方公式清理边沟土方量计算:V=(a+b)×h÷2×L(a是排水沟断面上底长,b是下底长,h是高,L是排水沟长度)V=L×(a+b)×h÷2(a是排水沟断面上底长,b是下底长,h是高,L是排水沟长度)假设排水沟长度是100米,上底长1.5米,下底长0.5米,高1米V=100×(1.5+0.5)×1÷2=100(立方米)这个排水沟的土方方量是100立方米。
扩展资料:排水沟方量计算,就是体积计算,等于梯形面积乘以排水沟长度。
排水沟【drainage ditch】指的是将边沟、截水沟和路基附近、庄稼地里、住宅附近低洼处汇集的水引向路基、庄稼地、住宅地以外的水沟。
排水沟设计(design of drainage ditch)按照排水系统工程布局和工程标准,确定田间排水沟深度和间距,并分析计算各级排水沟道和建筑物的流量、水位、断面尺寸和工程量。
排水沟的布设原则:1、排水沟一般布设在坡面截水沟的两端或较低一端,用以排除截水沟不能容纳的地表径流。
排水沟的终端连接蓄水池或天然排水道。
2、排水沟在坡面上的比降,根据其排水去处(蓄水池或天然排水道)的位置而定,当排水出口的位置在坡脚时,排水沟大致与坡面等高线正交布设;当排水去处的位置在坡面时,排水沟可基本沿等高线或与等高线斜交布设。
各种布设都必须作好防冲措施(铺草皮或石方衬砌)。
3、梯田区两端的排水沟,一般与坡面等高线正交布设,大致与梯田两端的道路同向。
一般土质排水沟应分段设置跌水。
排水沟纵断面可采取与梯田区大断面一致,以每台田面宽为一水平段,以每台田坎高为一跌水,在跌水处做好防冲措施(铺草皮或石方衬砌)。
混凝土边沟实测项目混凝土边沟是在混凝土工程中常用的边沟,分为预埋钢筋砼边沟槽。
预埋钢筋砼边沟与砼面之间的距离为200 mm,砼面中心至管桩边缘的距离为150 mm。
为了防止由于现场条件和施工技术等原因,一般预埋线都是埋在混凝土中的。
下面来介绍下预埋钢筋砼边沟和砼边沟的实测项目和位置特点:预埋钢筋砼格室主要是在浇筑梁、板时临时使用,可以减少施工次数,缩短工期;对于梁、板上部结构的预埋格室主要是为了在梁柱顶面与混凝土密贴一起后进行测量,作为施工依据;设计好模板、钢筋配置等工作,按照规定操作规程施工;预埋钢筋砼墙砼边沟一般采用混凝土浇筑。
1、钢筋砼边沟宽度及高度1)宽度:钢筋砼边沟宽度应大于10 mm,长度应大于300 mm。
3)方法:目测法。
用水平尺量出钢筋砼边沟中心线;用手持式压线器压线。
4)误差:边沟长度小于50m1时,允许偏差值为±10 mm。
5)坡度:一般应不大于5%。
6)断面:钢筋砼横向水平边沟宽度不小于200 mm;纵向水平边沟宽度不小于150 mm,深度不小于300 mm。
7)混凝土标高:边沟与砼面平行时应采用压线标高,同时应按照设计要求确定好管桩与边沟交叉位置、桩位。
2、钢筋砼墙砼边沟厚度、长度厚度:边沟厚度通常在300-400 mm之间。
长度:每边的长度用5 m算。
要求:同一模板内两侧及中间必须要有一条砼边沟。
采用三层模板时,下层最长应保证砼边沟槽中混凝土面水平时不小于500 mm、上层最长不小于600 mm。
如果模板之间有过长的距离也应考虑在砼边沟下方增加一道木方或钢板,以防止模板下端受力不均匀而引起破坏。
要求:在每根砼边沟槽的底端必须要设置一道木方或钢板,直径与砼边沟底端长之比不应小于2 mm。
用钢筋绑扎每根砼边沟槽底部木方或钢板后再用铁丝或尼龙绳固定木方或钢板。
间距:为1000-1200 mm;同一模板内两侧及中间必须要有一道木方或钢板。
3、混凝土格室的平面尺寸和宽度格室的平面尺寸和宽度为梁、板上部结构预埋钢筋砼墙砼边管的底边长度与顶部梁的顶面之间的距离。
边沟六棱砖修复是一种常见的建筑修复方式,它可以有效地修复建筑
物的外墙,提高建筑物的外观和使用寿命。
边沟六棱砖修复的基本原理是,在建筑物的外墙上,用六棱砖填充边沟,以增强建筑物的外墙的强度和稳定性。
六棱砖的特点是具有良好
的抗压强度和抗拉强度,可以有效地抵抗外力的作用,从而提高建筑
物的稳定性。
边沟六棱砖修复的具体步骤是:首先,清理墙面上的污垢和灰尘,然
后用水泥砂浆将六棱砖固定在墙面上,并用抹灰砂浆将六棱砖与墙面
粘合在一起,最后用抹灰砂浆将六棱砖与墙面表面完全粘合在一起,
使六棱砖与墙面表面完全融为一体。
边沟六棱砖修复的优点是:一是可以有效地提高建筑物的外墙的强度
和稳定性,二是可以改善建筑物的外观,使建筑物更加美观,三是可
以延长建筑物的使用寿命,四是可以减少建筑物的维护成本。
总之,边沟六棱砖修复是一种有效的建筑修复方式,它可以有效地提
高建筑物的外墙的强度和稳定性,改善建筑物的外观,延长建筑物的
使用寿命,减少建筑物的维护成本,是一种值得推荐的建筑修复方式。
以k21+900~k22+000挖方最大汇水面积段为例进行边沟设计计算。
边沟坡度为1:0.5;坡流面长度为8.31m ;路拱横坡为2%;该段纵断面平均纵坡I 取0.7%;设计段路基宽34.5m ,可取单侧路面和路肩的横向排水宽度为18m 。
在边坡坡脚和路肩的边缘设置矩形边沟,具体如图5-1。
图5-1边沟计算示意图
(1)汇水面积与径流系数
平台沟与边沟平台间面积2183110031.8m A =⨯=;
坡面采用拱式护面墙防护,查公路排水设计规范(JTG/T D33-2012),径流系数ψ取0.75;
边沟平台面积221001001m A =⨯=,50.0=ψ;
路面一侧面积23180010018m A =⨯=,95.0=ψ;
汇水面积23-32110731.21800100831km A A A F ⨯=++=++=
径流系数87.02731/95.0180050.010075.0831=⨯+⨯+⨯=
)(ψ (2)汇流历时 坡面汇流历时可按公式467.01)/(445.1p p i L s t ⨯=计算,
式中:1t ——坡面汇流历时(min);
s ——地表粗度系数;
p L ——坡面流长度(m);
p i ——坡面流的坡度;
查表可得拱式护面墙防护路堑边坡的粗度系数为0.4,路堑坡度为1:0.5,
坡面汇流历时 2.154min )1/0.5
8.314.0(445.1t 467.01=⨯⨯= 查表可得边沟平台(为植草护面)粗度系数0.4,横向坡度为2%,则3.816m in )0.04
40.4(445.1t 467.01=⨯⨯= 查表可得沥青混凝土路面粗糙系数为0.013,横坡2%,坡面流长度为18m ,则 1.828min )0.02
180.013(445.1t 467.01=⨯⨯= 综合以上,坡面汇流历时取最小值min 828.11=t
设边沟底宽为0.6m ,高为0.8m ,沟壁粗糙系数为0.025,设计水深为0.5m 。
过水断面面积248.08.06.0m A =⨯=
水力半径m h b bh R 218.0)8.026.0/()8.06.0()2/(=⨯+⨯=+= 沟内平均流速s /2.12m 17.0218.00.025
11V 21
322132
=⨯⨯==I n R ,因此沟内汇流历时为min 14.0s 12.12100V L t 2===。
由上可得汇流历时为 min 968.00.141.828t t t 21=+=+=。
(3)降雨强度
高速公路设计降雨重现期为15年。
由于本设计路段为江西南昌市,查公路排水计手册(JTJ 018-96),可取公式64.0t p,)
4.1(lgP)691.01(31.8q +⨯+=t ; 则min /677.8)
4.1968.0(lg15)0.6911(31.8q 64.0t p,mm =+⨯+=; (4)设计径流量与径流检验
设计径流量F q 674.16Q t p,⨯⨯⨯=ψ
式中:ψ——径流系数;
t p q ,——平均降雨强度(mm/min)
F ——汇水面积)(2Km
s /0.344m 10731.2677.887.0674.16Q 33-=⨯⨯⨯⨯=。
矩形截面边沟的泄水能力。
/s 3.64m =12.12×0.3=Q 3c
因为c Q Q ≤,则边沟尺寸符合实际要求。
