第10章室内气流分布10.1 对室内气流分布的要求与评价10.1.1 概述空气分布又称为气流组织。
室内气流组织设计的任务就是合理的组织室内空气的流动与分布，使室内工作区空气的温度、湿度、速度和洁净度能更好的满足工艺要求及人们舒适感的要求。
空调房间内的气流分布与送风口的型式、数量和位置，回风口的位置，送风参数，风口尺寸，空间的几何尺寸及污染源的位置和性质有关。
下面介绍对气流分布的主要要求和常用评价指标。
10.1.2 对温度梯度的要求在空调或通风房间内，送入与房间温度不同的空气，以及房间内有热源存在，在垂直方向通常有温度差异，即存在温度梯度。
在舒适的范围内，按照ISO7730标准，在工作区内的地面上方1.1m和0.1m 之间的温差不应大于3C (这实质上考虑了坐着工作情况)；美国ASHRAE55-9标准建议1. 8m和0. 1m之间的温差不大于3C (这是考虑人站立工作情况)。
10.1.3 工作区的风速工作区的风速也是影响热舒适的一个重要因素。
在温度较高的场所通常可以用提高风速来改善热舒适环境。
但大风速通常令人厌烦。
试验表明，风速＜0.5m/s时，人没有太明显的感觉。
我国规范规定：舒适性空调冬季室内风速〉0.2m/s，夏季〉0.3m/s。
工艺性空调冬季室内风速〉0. 3m/s，夏季宜采用0.2-0.5m/s。
10.1.4 吹风感和气流分布性能指标吹风感是由于空气温度和风速(房间的湿度和辐射温度假定不变)引起人体的局部地方有冷感，从而导致不舒适的感觉。
1. 有效吹风温度EDT美国ASHRA B有效吹风温度EDT(Effective Draft Temperature) 来判断是否有吹风感，定义为EDT (t x t m) 7.8( x 0.15) (10-1)式中t x,t k室内某地点的温度和室内平均温度，C；v x--室内某地点的风速，m/s。
对于办公室，当EDT=-1.7~l C, V x V0.35m/s时，大多数人感觉是舒适的，小于下限值时有冷吹风感。
空调房间送回风口形式与气流组织形式事迹材料随着现代化生活水平的提高，空调房间已经成为人们日常生活中必不可少的组成部分。
在空调房间内，送风口和回风口的形式以及气流组织形式对于人们的舒适度和健康都有着重要影响。
因此，在设计和布置空调房间时，正确选择送风口和回风口的形式，以及合理组织气流，是非常重要的。
下面将从实践中提供一些事迹材料，探讨空调房间送、回风口形式与气流组织形式的选择与调整。
首先，送风口和回风口的形式对于空调房间的送风效果和空气循环起着重要作用。
一种常见的送风口形式是圆形送风口，它能够将冷空气均匀地散布到房间内，避免了直接吹向人体的不适感。
而回风口的形式相对较多，常见的有墙上回风口、顶部回风口等。
墙上回风口可将室内的污浊空气集中排出，保持空气的新鲜和流通；而顶部回风口则能够更好地改善室内空气的流通，使热空气上升，冷空气下降，形成空气循环。
其次，气流组织形式对于空调房间的舒适度和空气质量同样非常重要。
在大型空调房间中，采用混流气流组织形式是非常常见的选择。
混流气流组织形式可以将冷、暖空气均匀地混合，使整个房间的温度更为均匀，提高人们的舒适度。
同时，混流气流组织形式还能够更好地促进房间内的空气流通，减少有害气体的积聚，提高室内空气的质量。
除了混流气流组织形式，也有一些特殊的情况需要采用其他的气流组织形式。
例如，在会议室、教室等需要更好的声学效果的场所中，可以选择串列气流组织形式。
串列气流组织形式可以更好地减弱空调系统产生的噪音，并提供更好的语音传播效果。
此外，在一些需要分隔不同区域的场所中，也可采用局部通风气流组织形式，例如采用屏风、帷幕等隔断物，以实现不同区域的独立控制和调节。
综上所述，空调房间送、回风口的形式和气流组织形式对于人们的生活和工作环境起着至关重要的作用。
合理选择送、回风口的形式，以及恰当组织气流，可以提高空调房间的送风效果和空气质量，提高人们的舒适度和健康。
因此，在设计和布置空调房间时，应该根据实际需要选择合适的送、回风口形式，并根据不同的情况选择合适的气流组织形式，以实现最佳的送风效果和空气循环。
1.人类对空气调节工程提出了哪些要求空气调节系统是如何满足这些要求的答：对空气温度、湿度、空气流速和清洁度进行调节，使空气达到所要求的状态。
另外，就目前社会发展来看，人类对空调工程的要求远不止这些，其中对节能、环保以及对社会安全性的保障也提出了更高的要求。
空调系统采用换气的方法，保证所要求环境的空气新鲜，通过热湿交换来保证环境的温湿度，采用净化的方法来保证空气的清洁度。
不仅如此，还必须有效的进行能量的节约和回收，改进能量转换和传递设备的性能，优化计算机控制技术等来达到节能的目的以满足人类要求。
2.空气调节与全面通风有哪些相同和不同之处空气调节由哪些环节组成答：全面通风往往达不到人们所要求的空气状态及精度。
空气调节是调节空气的状态来满足人类的需求。
两者同样是改变了人体所处环境的空气状态，但是空气调节包括了通风、供暖和制冷等过程。
空气调节包括：空气处理、空气运输、空气末端分配以及气流组织。
3.空气调节技术目前的发展方向是什么答：节能、环保、生活安全性。
空调新技术的发展：如空调系统的评价模拟、温湿度分别处理、计算机网络控制技术等。
2. 影响人体舒适感的因素有哪些它们如何起作用答：影响人体舒适感的因素有很多，其中空气温度、人体附近空气流速、空气相对湿度直接决定了人体汗液蒸发强度；围护结构内表面及其他物体表面温度直接决定人体辐射强度；另外人体活动量、衣着、年龄也决定了其舒适感如何。
3. 在确定室内计算参数时,应注意哪些问题答：要考虑室内参数综合作用下的舒适条件，还要考虑室外气温、经济条件和节能要求，如舒适性空调和工艺性空调，两者对于室内参数的精度等要求不同。
4. 引起室外空气温度日变化的原因是什么答：由于地球每天接收太阳辐射热和放出热量形成白天吸收太阳辐射热，夜晚地面向大气层放热，于是室外空气温度发生日变化。
5. 为什么室外空气湿度的日变化规律与温度的日变化规律不同答：由于空气相对湿度φ取决于室外干球温度t干和含湿量d。
简述影响空调房间的气流组织的因素。
在空调房间中，气流组织的良好与否直接影响着空气的流通和温度的分布。
空调房间内的气流组织受到多种因素的影响，下面将逐一进行简述。
1. 房间布局和设计：房间的布局和设计是影响气流组织的重要因素之一。
合理的房间布局可以使气流流通畅通无阻，避免出现死角或者气流的回旋现象。
同时，房间的设计也应考虑到空调出风口和回风口的设置，以便实现良好的气流循环。
2. 空调出风口和回风口的位置：空调出风口和回风口的位置对气流组织起到至关重要的作用。
合理设置出风口和回风口可以使空气在房间内形成良好的流动，避免出现局部温度过高或过低的现象。
出风口和回风口的位置应尽量避免直接对人体吹风，以免造成不适。
3. 空调的送风方式：空调的送风方式也会影响气流组织。
常见的送风方式有上送风、下送风和侧送风等。
不同的送风方式会使空气在房间内形成不同的流动模式，影响到空气的温度分布。
选择合适的送风方式有助于实现均匀的空气流通。
4. 室内物体的摆放：室内物体的摆放也会对气流组织产生影响。
如果房间内有大型家具或者其他物体挡住了空气的流动路径，就会造成气流不畅，影响到房间内的温度分布。
因此，在摆放家具和其他物体时，应注意不要阻碍空气的流通。
5. 房间封闭度：房间的封闭度也会对气流组织产生一定的影响。
如果房间密封性较好，通风条件较差，就会导致空气流通不畅，温度分布不均匀。
因此，在设计和装修房间时，应注意合理设置通风口或者安装换气设备，以保证空气的流通。
6. 外部环境因素：外部环境因素也会对空调房间的气流组织产生一定的影响。
例如，如果房间靠近窗户或者门口，外部的气流可能会通过窗户或者门口进入房间，影响到空气的流动。
此外，外部的天气条件也会对空调房间的气流组织产生影响，例如，外部温度高时，房间内的热空气容易上升，造成局部温度较高。
影响空调房间的气流组织的因素有房间布局和设计、空调出风口和回风口的位置、空调的送风方式、室内物体的摆放、房间封闭度和外部环境因素等。
1.由于这种送风方式不需要通过机架内部，
所以也就不会受到机架内部所摆放的电子设备的种类和数量的影响，而会以相同的风量向上送出。
2.利用通道送风，机架内部的温度梯度较前
南京大学物理系微结构国家级实验室项目，如果只从大冷量密度来看，不考虑节能的情况下，可以采用底部送风的通道送风或者置换送风都能达到不错的效果，但是现在实验室内已经加装了防静电地板，地板下的高度是300mm。
如果不是高冷量密度的机房，比方说冷量密度是400W/m2,地板下高度是300mm应该刚好够用。
但是本实验室内的服务器是热流密度最高的刀片式服务器，冷量密度达到4000 W/m2,选用两台阿尔西机房专用空调CYBERCOOL74E2S9机组，IDC机房内的最大特点是只有显热而很少有潜热，所以采用大风量小焓差的理念，两台机房空调的风量为22500 m3/h*2=45000 m3/h, 地板下迎风截面积为2.16 m2,地板下风速为45000/3600/ 2.16=5.79m/s, 这个数值的前提是地板下无任何桥架等东西占用地板下空间，现在桥架大概为100 mm高，地板下风速有可能会达到8.68 m/s，机房设计规范规定，地板下风速最大不能超过3m/s，风速过大，地板不能形成静压箱，地板风口出
风会非常不均匀，且噪音会很大。
所以本实验室项目非常不适合采用底部通道送风的方式。
浅谈气流组织与送风形式摘要：近年来，随着人们对空调区空气温湿度、洁净度及舒适性要求的逐渐增高，合理的气流组织设计也变得尤为重要。
本文主要从气流组织的概念、作用及送风形式等方面对气流组织做了介绍，并对不同的送风形式适用于那种空调房间做了简单的概括。
关键词：气流组织风口送风回风中图分类号： tu834.8+52 文献标识码： a 文章编号：气流组织的定义空气调节区的气流组织（又称为空气分布），是指合理的布置送风口和回风口，在空调房间中，经过空调系统处理过的空气，经送风口进入空调房间，在空调区内空气混合、置换并进行热湿交换的过程中，均匀地消除空调区内的余热和余湿，从而使空调区（通常是指离地面高度2m以下的空间）内形成比较均匀而稳定的温湿度、气流速度和洁净度，以满足生产工艺和人体舒适的要求。
同时，还要由回风口抽走空调区内空气，将大部分回风返回到空气处理机组、少部分排至室外。
气流组织的任务气流组织设计的任务是合理的组织室内空气的流动，使室内工作区空气的温度、相对湿度、速度和洁净度能更好地满足工艺要求及人们的舒适性要求。
空调房间的气流组织不仅直接影响房间的空调效果，也影响空调系统的能耗量。
气流组织应根据建筑物的用途对空调房间内温湿度参数、允许风速、噪声标准、空气质量、室内温度梯度及空气分布特性指标（adpi）的要求，结合建筑物特点、内部装修、工艺或家居布置等进行设计、计算。
送风形式空调房间除对工作区内的温度、相对湿度有一定的精度要求以外，还要求有均匀、稳定的温度场和速度场，有时还要控制噪声水平和含尘浓度，这些都直接受气流流动和分布状况的影响。
还取决于送风口位置及形式，送风射流的参数（例如送风量、出口风速、送风温度等），回风口位置，房间几何形状及室内的各种扰动等，其中以送风口位置及形式，送风射流的参数对气流组织的影响最为重要。
几种常见的送风形式：1.侧向送风采用百叶风口等进行侧向送风时，其送、回风口的布置形式有：单侧上送下回；单侧上送上回；单侧上送、走廊回风；双侧上送下回；双侧上送上回。
数据中心机房空调系统气流组织研究与分析 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】IDC机房空调系统气流组织研究与分析摘要：本文阐述了IDC机房气流组织的设计对机房制冷效率有重要影响，叙述现有空调系统气流组织的常见形式。
同时重点对IDC机房常见的几种气流组织进行了研究与分析，对比了几种气流组织的优缺点，从理论与实践中探讨各种气流组织情况下冷却的效率。
关键词：IDC、气流组织、空调系统一、概述在IDC机房中，运行着大量的计算机、服务器等电子设备，这些设备发热量大，对环境温湿度有着严格的要求，为了能够给IDC机房等提供一个长期稳定、合理、温湿度分布均匀的运行环境，在配置机房精密空调时，通常要求冷风循环次数大于30次，机房空调送风压力75Pa，目的是在冷量一定的情况下，通过大风量的循环使机房内运行设备发出的热量能够迅速得到消除，通过高送风压力使冷风能够送到较远的距离和加大送风速度；同时通过以上方式能够使机房内部的加湿和除湿过程缩短，湿度分布均匀。
大风量小焓差也是机房专用空调区别于普通空调的一个非常重要的方面，在做机房内部机房精密空调配置时，通常在考虑空调系统的冷负荷的同时要考虑机房的冷风循环次数，但在冷量相同的条件下，空调系统的空调房间气流组织是否合理对机房环境的温湿度均匀性有直接的影响。
空调房间气流组织是否合理，不仅直接影响房间的空调冷却效果，而且也影响空调系统的能耗量，气流组织设计的目的就是合理地组织室内空气的流动使室内工作区空气的温度、湿度、速度和洁净度能更好地满足要求。
影响气流组织的因素很多，如送风口位置及型式，回风口位置，房间几何形状及室内的各种扰动等。
二、气流组织常见种类及分析：按照送、回风口布置位置和形式的不同，可以有各种各样的气流组织形式，大致可以归纳以下五种：上送下回、侧送侧回、中送上下回、上送上回及下送上回。
1)投入能量利用系数气流组织设计的任务，就是以投入能量为代价将一定数量经过处理成某种参数的空气送进房间，以消除室内某种有害影响。

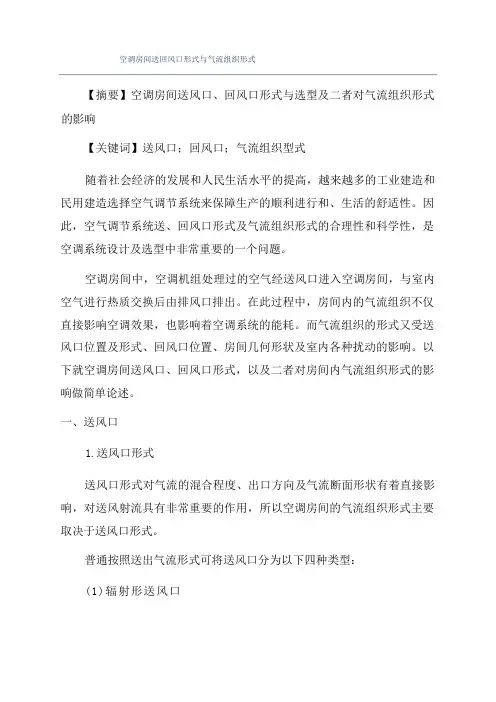

空调房间送回风口形式与气流组织形式【摘要】空调房间送风口、回风口形式与选型及二者对气流组织形式的影响【关键词】送风口；回风口；气流组织型式随着社会经济的发展和人民生活水平的提高，越来越多的工业建造和民用建造选择空气调节系统来保障生产的顺利进行和、生活的舒适性。
因此，空气调节系统送、回风口形式及气流组织形式的合理性和科学性，是空调系统设计及选型中非常重要的一个问题。
空调房间中，空调机组处理过的空气经送风口进入空调房间，与室内空气进行热质交换后由排风口排出。
在此过程中，房间内的气流组织不仅直接影响空调效果，也影响着空调系统的能耗。
而气流组织的形式又受送风口位置及形式、回风口位置、房间几何形状及室内各种扰动的影响。
以下就空调房间送风口、回风口形式，以及二者对房间内气流组织形式的影响做简单论述。
一、送风口1.送风口形式送风口形式对气流的混合程度、出口方向及气流断面形状有着直接影响，对送风射流具有非常重要的作用，所以空调房间的气流组织形式主要取决于送风口形式。
普通按照送出气流形式可将送风口分为以下四种类型：(1)辐射形送风口辐射形送风口送出的气流呈辐射状向四周扩散，如盘式散流器、片式散流器等。
(2)轴向送风口轴向送风口的气流沿送风口轴线方向送出，如格栅送风口、条缝送风口、百叶送风口及喷口等。
(3)面形送风口面形送风口的气流从大面积的平面上均匀送出，如孔板送风口。
(4)线性送风口线性送风口的气流从狭长的线状风口送出，如长宽比很大的条缝型送风口。
2.常见送风口根据空调精度、气流形式、送风口安装位置及建造装修等方面的要求，可选用不同形式的送风口。
常见送风口普通有以下八种：(1)散流器散流器普通安装在顶棚上，适合有吊顶的场合。
(2)侧送风口侧送风口普通向房间横向送出气流，宜贴顶布置。
普通宜采用双层百叶送风口。
(3)喷射式送风口喷射式送风口噪声较低，紊流系数小，射程长。
普通用于生产车间、体育馆、电影院等建造。
(4)旋流送风口旋流送风口诱导比大，送风速度衰减快，送风流型可调，适应不同射程的需求。
浅析常见送\回风口的型式对气流组织影响
摘要：建筑物内空调效果的好坏及其经济性，不仅取决于风温、风量，还与空调房间的气流组织有关。
风口形式是影响室内气流组织的一个重要因素，不同的风口送出的气体流型不同，对室内气流组织的影响不同。
本文主要介绍了几种常见的风口吹出的流型特点，为选择风口提供了依据。
关键字：气流组织，风口，流型。
中图分类号： tu834.8+52 文献标识码： a 文章编号：
室内气流组织设计的任务是：合理地组织室内空气的流动与分布，使室内工作区空气的温度、湿度、速度和洁净度能更好地满足工艺要求及人们舒适感的要求。
室内气流组织是否合理，不仅直接影响房间的室内空气质量，而且也影响暖通空调系统的耗能量和初投资。
空调房间内气流分布的相关因素：与送风口的型式、数量和位置，回(排)风口的位置，送风参数(送风温差δt0，送风口速度vo)，风口尺寸，空间的几何尺寸及污染源的位置和性质等。
本文主要探讨风口形式对气流组织的影响。
由前述可知，空调房间气流流型主要取决于送风射流。
对于送风口，空气从一定形状和大小的喷口出流可形成射流。
空气经过孔口或喷嘴向周围气体的外射流动称为射流。
不同分类方法可以将射流分为：
1）自由射流；2）限制射流；
1）层流射流；2）紊流射流；
1）等温射流；2）非等温射流；
1）集中射流；2）扁射流；3）扇形射流。
回(排)风口的气流流动近似于流体力学中所述的汇流。
汇流的规律是在距点汇不同距离的各等速球面上流量相等，因面随着离开汇点距离的增大，流速呈二次方衰减，即：
回(排)风口速度衰减快的特点，决定了它的作用范围的有限性。
因此在研究空间的气流分布时，主要考虑送风口射流的作用，同时考虑回(排)风口的合理位置，以便实现预定的气流分布模式。
忽略回(排)风口在空间气流分布的作用，将导致降低送风作用的有效性。
而送风口型式将直接影响气流的混合程度、出口方向及气流断面形状，对送风射流具有重要作用。
根据空调精度、气流形式、送风口安装位置以及建筑装修的艺术配合等方面的要求，可以选用不同形式的送风口。
送风口的种类繁多，下面介绍几种常见的送风口。
(一)百叶风口
此类风口常向房间横向送出气流。
在百叶送风口内一般根据需要设置1—3层可转动的叶片。
外层水平叶片用以改变射流的出口倾角。
垂直叶片能调节气流的扩散角，叶片平行时扩散角只有19℃，而叶片张开时(最边缘叶片与送风口平面夹角为45℃)，扩散角可增大至60℃。
送风口内层对开式叶片则是为了调节送风量而设置的。
格栅送风口除可装横竖薄片组成格栅外，还可以用薄板冲制成带有各种装饰图案的空花格栅，气流通过有效面积可达53-73％。
百叶风口主要分一下几种：
格栅送风口：叶片固定或可调节两种，不带风量调节阀，不能调节风量；属圆射流，根据需要可上下调节叶片倾角；适用于要求不高的一般空调工程。
单层百叶送风口：叶片横装h型，竖装v型，均带对开风量调节阀，能调节风量；属圆射流，根据需要调节叶片角度；适用于一般精度的空调工程。
双层百叶送风口：有hv和vh两种，均可带调节阀，也可配装可调导流片，能调节风量；属圆射流，根据需要调节外层叶片角度；适用于公共建筑的舒适性空调，以及精度较高的工艺性空调。
条缝形百叶送风口：长宽比大于10，叶片横装可调的格栅风口，或装调节阀的百叶风口，能调节风量；属平面射流，依需要调节叶片角度；可做风机盘管出风口，也可用于一般空调工程。
(二)散流器
散流器是一类安装在顶棚上的送风口，可以与顶棚下表面平齐，也可以在顶棚下表面以下。
散流器有圆形、方形或矩形的。
盘式散流器的送风气流呈辐射状。
片式散流器设有多层散流片，片的间距有固定的也有可调的。
使送风气流呈辐射形或锥形扩散。
还有将送风口和回风口做成一体的，分别与送、回风支管连接。
还有一种方
形或矩形散流器，散流片的倾斜方向不同，各向散流片所占散流器的面积比例不同，可以根据需要安排气流的方向及分配各向送风量的比例，以适应各种建筑平面形状及散流器位置的要求。
常见的散流器有：
圆形（方形）直片式散流器：扩散圈为三层锥形面，拆装方便，可与风阀配套调节风量；扩散圈在上一档为下送流型，下一档为平送贴附流型；用于公共建筑的舒适性空调和工艺性空调。
流线型散流器：散流器及扩散器呈流线形，可调节风量；气流呈下送流型，采用密集布置；用于净化空调。
方（矩）形散流器：可做成1-4种不同送风方向，可与阀配装，可调节风量；用于公共建筑的舒适型空调。
条缝型（线形）散流器：长宽比很大，叶片单向倾斜为一面送风，双向倾斜为二面送风；气流呈平送贴附流型；用于公共建筑的舒适型空调。
(三)孔板送风口
空气经过开有若干圆形或条缝型小孔的孔板而进入室内，此风口称为孔板送风口。
该风口和前述所有风口相比，其特点是送风均匀，速度衰减较快。
图四所示为具有其稳压作用的送风顶棚的孔板送风口，空气由风管进入稳压层后，再靠稳压层内的静压作用经孔口均匀地送入空调房间。
孔板可用胶合板、硬性塑料板或铝板等材料制作。
对净化要求不高的空调工程，也可采用酚醛树脂纤维板等材料。
特点: 射流的扩散和混合较好，射流的混合过程很短，温差和风速衰减快，因而工作区温度和速度分布均匀。
孔板送风时，风速均匀面较小，区域温差亦很小。
因此，对于区域温差和工作区风速要求严格、单位面积送风量比较大、室温允许波动范围较小的有恒温及净化要求高的空调房间，宜采用孔板送风的方式。
(四)喷射式送风口
由高速喷口送出的射流带动室内空气进行强烈混合，使射流流量成倍地增加，射流截面积不断扩大，速度逐渐衰减，室内形成大的回旋气流，工作区一般是回流区。
这种送风方式具有射程远、送风系统简单、投资较省、一般能够满足工作区舒适条件的特点。
它是大型建筑高大空间(如体育馆、剧院、候机大厅、工业厂房等)常用的一种送风口。
圆形（矩形）喷口，该喷口有较小的收缩角度，并且无叶片遮挡物，因此喷口的噪声低、紊流系数小(0.07)、射程长。
为了提高喷射送风口的使用灵活性，可作成图五b所示的既能调方向又能调风量的喷口型式。
(五)旋流送风口
送风经旋流叶片形成旋转射流，送风气流与室内空气混合好，速度衰减快。
这种送风口很适合于要求送风射程短的体育馆看台及电子计算机房的地面送风。
(六)空调座椅诱导送风口
这种送风口类似空调用的诱导器。
在影剧院座椅的中空靠背内装有静压箱和喷嘴。
一次风与由侧面风口吸人的室内空气混合后，由侧上面的送风口送出。
由于一次风与室内空气充分混合，送风温度接近室温，不会造成吹冷风感觉。
用于空调下送风，有良好的节能效果。
旋流风口可分为：圆柱形旋流风口（向下吹出流型），旋流吸顶散流器(可调成吹出流型和贴附流型)，旋流凸缘散流器(可调成吹出流型、冷风散流器和热风贴附流型)。
空调房间的气流组织方式受到风口形式的影响，在实际使用中尚需根据工程对象的需要，灵活运用。
同时，房间内气流组织还与送回风口形式、室内热源分布、玻璃窗的冷热对流气流、工艺设备及人员流动等因素有关。
因此，组织好室内气流是一项复杂的任务，需要全面考虑。
