scm435合金钢成分及性能

scm435热处理硬度一、SCM435热处理硬度的概述SCM435是一种高强度、高耐磨的合金结构钢，其热处理硬度在工业应用中具有重要意义。

经过适当的热处理，SCM435钢的硬度可以得到显著提高，从而提高其耐磨性和抗疲劳性能。

本文将详细介绍SCM435热处理硬度的相关知识，以帮助读者更好地了解和应用这种钢材。

二、SCM435热处理硬度的工艺流程1.退火：首先，将SCM435钢材加热至Ac3或Ac1以上一定的温度，保持一段时间后，缓慢冷却至室温。

退火目的是消除内应力，提高塑性和韧性。

2.淬火：将退火后的SCM435钢材加热至淬火温度（一般为800-850℃），保持一段时间后，迅速冷却至室温。

淬火目的是获得高硬度的马氏体组织。

3.回火：淬火后的SCM435钢材，需要进行回火处理。

回火温度一般为500-600℃，保持一段时间后，缓慢冷却至室温。

回火目的是减轻淬火应力，提高钢的韧性。

4.调质：部分SCM435钢材需要进行调质处理，以获得更好的综合性能。

调质处理包括淬火和回火，淬火温度和回火温度与上述工艺相同。

三、SCM435热处理硬度的影响因素1.加热速度：加热速度对SCM435热处理硬度有一定影响。

较快的加热速度可以提高硬度，但过快的加热速度可能导致变形或裂纹。

2.淬火温度：淬火温度是影响SCM435热处理硬度的重要因素。

一般来说，淬火温度越高，硬度越高。

但过高的淬火温度可能导致塑性和韧性降低。

3.回火温度：回火温度对SCM435热处理硬度也有重要影响。

合适的回火温度可以提高钢的韧性和塑性，但过低的回火温度可能导致硬度过高，降低韧性。

四、如何提高SCM435热处理硬度1.优化热处理工艺：根据SCM435钢材的实际需求，合理设置淬火和回火温度，控制加热速度，以获得较高的硬度。

2.选择合适的合金元素：合金元素对SCM435钢的热处理硬度有显著影响。

合理调整合金元素的比例，可以提高热处理硬度。

3.控制冷却速度：冷却速度对SCM435热处理硬度也有影响。

SCM435材料
Page2/2
热处理规范及金相组织
●热处理规范：淬火850℃,油冷;回火550℃,水冷、油冷。

退火annealing No.1 "760±10℃退火，炉冷至400℃空冷。

HB220-230
正火normalize No.4 860±10℃正火，出炉空冷。

调质quenching+tempering No.5 840±10℃淬水或油（视产品型状复杂程度），680-700度回火。

HB<217
调质quenching+tempering No.6 840±10℃淬油，再470度回火处理。

HRC41-45
调质quenching+tempering No.7 840±10℃淬油，再480度回火处理。

HRC35-45
调质quenching+tempering No.8 850℃淬油，再510度回火处理。

HRC38-42
调质quenching+tempering No.9 850℃淬油，再500度回火处理。

HRC40-43
调质quenching+tempering No.10 850℃淬油，再510℃回火处理。

HRC36-42
调质quenching+tempering No.11 850℃淬油，再560℃回火处理。

HRC32-36
调质quenching+tempering No.12 860℃淬油，再390度回火处理。

HRC48-52
●交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。

scm435化学成分标准SCM435是一种常见的合金钢，主要用于制造高强度螺栓和螺母等高加载零件。

该材料的化学成分标准对于保证合金钢的力学性能和耐腐蚀性能至关重要。

下面将详细介绍SCM435的化学成分标准。

根据日本工业规格JISG4105，SCM435的化学成分需符合以下要求：一、碳含量(C)：0.33%-0.38%碳是合金钢中最重要的合金元素之一，能够提高钢材的硬度和强度。

SCM435中的碳含量控制在0.33%-0.38%之间，既能保证钢的硬度，又能提供良好的可焊性和可锻性。

二、硅含量(Si)：0.15%-0.35%硅是一种影响钢材耐热性和抗腐蚀性的合金元素。

适量的硅含量可以提高钢材的耐热性和耐腐蚀性。

三、锰含量(Mn)：0.60%-0.90%锰是一种强化合金元素，可以提高钢材的韧性和抗疲劳性能。

适量的锰含量可以提高SCM435的强度和耐磨性。

四、磷含量(P)：不超过0.030%磷是一种杂质元素，它会降低钢材的韧性和塑性。

因此，在SCM435中磷的含量需控制在0.030%以下。

五、硫含量(S)：不超过0.030%硫也是一种杂质元素，它会降低钢材的韧性和塑性，同时也会影响到钢材的焊接性能。

因此，在SCM435中硫的含量需控制在0.030%以下。

六、铬含量(Cr)：0.90%-1.20%铬是SCM435的主要合金元素之一，对提高钢的强度、耐热性和耐蚀性起到关键作用。

适量的铬含量可以提高SCM435的硬度、强度和抗腐蚀性。

七、镍含量(Ni)：不超过0.25%镍是一种常见的合金元素，它可以提高合金钢的强度、韧性和耐腐蚀性。

在SCM435中，镍的含量需控制在0.25%以下。

总结：SCM435合金钢的化学成分标准涵盖了碳、硅、锰、磷、硫、铬和镍等关键合金元素。

合理控制这些元素的含量，可以保证SCM435的力学性能和耐腐蚀性能。

通过使用符合化学成分标准的SCM435合金钢，可以制造出高强度、高耐蚀性和高耐磨性的螺栓和螺母等高加载零件。

SCM43‎5合金钢介‎绍合金钢 alloy‎steel‎钢里除铁、碳外，加入其他的‎元素，就叫合金钢‎。

在普通碳素‎钢基础上添‎加适量的一‎种或多种合‎金元素而构‎成的铁碳合‎金。

根据添加元‎素的不同，并采取适当‎的加工工艺‎，可获得高强‎度、高韧性、耐磨、耐腐蚀、耐低温、耐高温、无磁性等特‎殊性能。

SCM43‎5合金钢主‎要合金元素‎合金钢的主‎要合金元素‎有硅、锰、铬、镍、钼、钨、钒、钛、铌、锆、钴、铝、铜、硼、稀土等。

其中钒、钛、铌、锆等在钢中‎是强碳化物‎形成元素，只要有足够‎的碳，在适当条件‎下，就能形成各‎自的碳化物‎，当缺碳或在‎高温条件下‎，则以原子状‎态进入固溶‎体中；锰、铬、钨、钼为碳化物‎形成元素，其中一部分‎以原子状态‎进入固溶体‎中，另一部分形‎成置换式合‎金渗碳体；铝、铜、镍、钴、硅等是不形‎成碳化物元‎素，一般以原子‎状态存在于‎固溶体中SCM43‎5合金结构‎钢合金结构钢‎：S CM43‎5执行标准: JIS G4053‎-2003SCM43‎5合金结构‎钢特性有很高的静‎力强度、冲击韧性及‎较高的疲劳‎极限，淬透性较4‎0Cr高，高温下有高‎的蠕变强度‎与持久强度‎，长期工作温‎度可达 500℃；冷变形时塑‎性中等，焊接性差。

SCM43‎5合金结构‎钢用途用作在高负‎荷下工作的‎重要结构件‎，如车辆和发‎动机的传动‎件；汽轮发电机‎的转子、主轴、重载荷的传‎动轴，大断面零件‎SCM43‎5合金结构‎钢化学成分‎碳 C ：0.33～0.38硅 Si：0.15～0.35锰 Mn：0.60～0.90硫 S ：允许残余含‎量≤0.030磷 P ：允许残余含‎量≤0.030铬 Cr：0.90～1.20镍 Ni：允许残余含‎量≤0.25铜 Cu：允许残余含‎量≤0.30钼 Mo：0.15～0.30SCM43‎5硬度SCM43‎5硬度为H‎R C36～43, HB269‎～341SCM43‎5合金结构‎钢力学性能‎抗拉强度σb (MPa)：≥985(100)屈服强度σs (MPa)：≥835(85)伸长率δ5 (%)：≥12断面收缩率‎ψ (%)：≥45冲击功 Akv (J)：≥63冲击韧性值‎αkv (J/cm&sup2;)：≥78(8)硬度：≤229HB‎试样尺寸：试样毛坯尺‎寸为25m‎mSCM43‎5合金结构‎钢热处理规‎范及金相组‎织热处理规范‎：淬火850‎℃,油冷;回火550‎℃,水冷、油冷。

scm435是什么材料SCM435是一种什么样的材料呢？这个问题涉及到材料学领域，下面我们来详细介绍一下。

SCM435是一种低合金钢，属于日本工业标准JIS G4105中的一种钢材。

它具有高强度、高韧性和良好的可焊性，常用于制造高强度螺栓、螺母、轴承、齿轮、销轴等零部件。

首先，我们来看一下SCM435的化学成分。

SCM435的化学成分包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、铬（Cr）、镍（Ni）等元素。

其中，碳含量较高，能够提高钢的硬度和强度；硅、锰等元素能够提高钢的韧性和可焊性；而铬、镍等元素则能够提高钢的耐腐蚀性能。

其次，我们来看一下SCM435的热处理性能。

SCM435钢材经过适当的热处理可以获得良好的机械性能。

一般情况下，SCM435钢材经过正火处理后，可以获得较高的强度和硬度；经过回火处理后，可以获得较高的韧性和冲击值。

因此，在制造高强度零部件时，可以根据具体要求选择合适的热处理工艺，以获得所需的性能。

另外，SCM435钢材的焊接性能也非常重要。

在实际应用中，常常需要对SCM435钢材进行焊接，以制造各种零部件。

SCM435钢材具有良好的可焊性，可以采用常规的焊接工艺进行焊接。

但需要注意的是，在焊接过程中，要严格控制焊接温度和速度，以避免产生焊接缺陷，影响零部件的性能和使用寿命。

最后，我们来看一下SCM435钢材的应用领域。

由于其高强度、高韧性和良好的可焊性，SCM435钢材广泛应用于制造高强度零部件，如高强度螺栓、螺母、轴承、齿轮、销轴等。

在汽车、机械、航空航天等领域都有着重要的应用。

综上所述，SCM435是一种具有高强度、高韧性和良好可焊性的低合金钢材，具有广泛的应用前景。

通过合理控制化学成分，采用适当的热处理工艺和焊接工艺，可以获得所需的性能，满足不同领域对高强度零部件的需求。

scm435相当于国内什么材料SCM435相当于国内什么材料。

SCM435是一种低合金钢，具有良好的强度和韧性，因此在工程领域中得到广泛应用。

那么，SCM435在国内相当于什么材料呢？要回答这个问题，我们需要先了解SCM435的性能特点和国内对应材料的情况。

首先，我们来看一下SCM435的性能特点。

SCM435是一种适用于高温、高压工作环境的合金钢，具有较高的强度和硬度，同时具有良好的韧性和延展性。

这使得它在制造高负荷零部件和机械构件时表现出色。

此外，SCM435的热处理性能也很好，能够通过热处理获得不同的组织结构和性能，满足不同工程要求。

在国内，与SCM435相当的材料主要是40Cr和42CrMo。

40Cr是一种低合金钢，具有较高的强度和硬度，适用于制造要求较高的零部件和构件。

而42CrMo是一种超高强度钢，具有良好的淬透性和热处理性能，适用于制造要求更高的工程零部件和机械构件。

与SCM435相比，40Cr和42CrMo在国内的应用更为广泛。

这是因为国内工程领域对材料性能和成本的要求不同，40Cr和42CrMo能够满足更多的工程需求。

此外，国内对40Cr和42CrMo的生产和加工技术也更为成熟，能够提供更好的产品质量和服务。

总的来说，SCM435在国内相当于40Cr和42CrMo这两种材料。

虽然它们在性能和用途上有所差异，但都能够满足国内工程领域的需求。

在实际应用中，我们需要根据具体工程要求和条件选择合适的材料，以确保产品质量和工程安全。

通过对SCM435和国内对应材料的了解，我们可以更好地选择和应用材料，提高工程质量和效益。

希望本文能够为大家对SCM435的了解提供一些帮助，谢谢阅读！。

SCM435材料的读法一、引言S C M435材料是一种常见的结构钢，具有高强度和耐磨性，广泛应用于机械制造和工程领域。

本文将介绍SC M435材料的基本属性、应用领域以及其在制造过程中的读法。

二、S C M435材料的基本属性S C M435材料是一种合金结构钢，具有以下基本属性：化学成分 1.：S CM435材料主要由铬、钼、锰、硅、钢铁等元素组成。

合理的化学成分使得该材料具有出色的机械性能。

强度和硬度2.：SC M435材料具有高强度和硬度特点，能够承受较大的载荷和抗磨耗。

热处理性能3.：SC M435材料可以通过热处理来提高其力学性能，如淬火、回火等处理方法可以调节材料的硬度和韧性。

三、S C M435材料的应用领域由于其优异的机械性能和耐磨性，SC M435材料在许多领域得到广泛应用，包括但不限于以下几个方面：机械制造1.：SC M435材料常用于制造各种机械零部件，如轴承、齿轮、销轴等。

其高强度和硬度使得这些零部件能够在高载荷和恶劣工况下工作。

汽车工业2.：汽车发动机、变速器、传动轴等关键部件通常采用S C M435材料制造，以提高汽车的耐用性和可靠性。

航空航天3.：SC M435材料具有较高的强度和耐蚀性，广泛应用于航空航天领域，在制造飞机、导弹等中发挥关键作用。

能源行业4.：电力设备、石油开采装备等在制造过程中常用到S C M435材料，以满足高强度和耐磨性的要求。

四、S C M435材料的读法在制造和科研领域中，通常使用标准化的读法来表示S CM435材料。

下面是S CM435材料的读法示例：中文读法1.：SC M435材料的中文读法为“抗拉强度屈服限制”。

其中，“S CM”是该材料的代号，“435”表示其抗拉强度为435MP a。

英文读法2.：SC M435材料的英文读法为“s te el fo rt en si le s tr en gt ha nd yi eld l im it”.其中，“S C M”是该材料的简写，“435”表示其抗拉强度为435MP a。

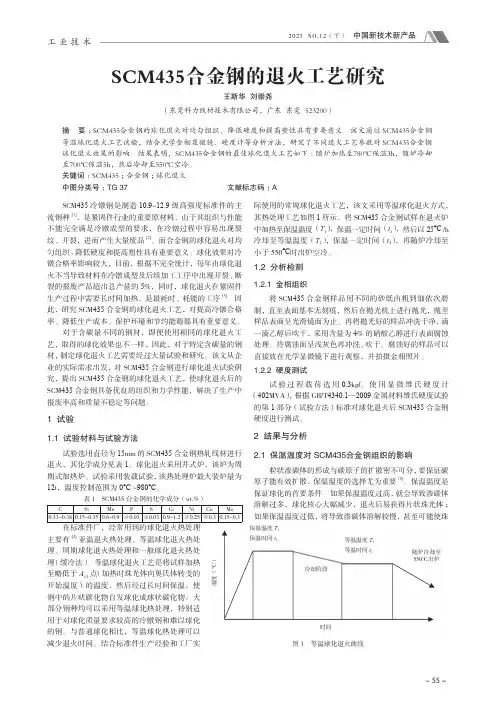

等温温度 T2 等温时间 t2
随炉冷却至 550℃出炉
时间 图 1 等温球化退火曲线
- 55 -
中国新技术新产品 2023 NO.12（下）
工业技术
光体中的部分片状渗碳体被保留下来，使 退火后的合金钢硬度较高 [5]。因此，正确选 择保温温度是获得好的球化组织的关键。
将 SCM435 合金钢试样分别在退火炉 中加热至 760℃、770℃、780℃、790℃， 保温 3h，然后以 25℃ /h 冷却至 700℃保温 5h，在 <550℃时出炉空冷。对样品进行金 相分析，如图 2 所示。由图 2 可以清晰地 看出 SCM435 合金钢的球化效果，经不同 保温温度退火后，SCM435 合金钢的显微组 织为铁素体和细小球状碳化物。随着保温 温度的升高，球状渗碳体在基体中分布更 均匀，球状渗碳体晶粒细小，且没有出现 粗大渗碳体。但是当温度升至 790℃时，出 现了少量的渗碳体聚集。对于 SCM435 合 金钢，保温温度选择 780℃，可以达到较 好的球化效果。
艺，取得的球化效果也不一样，因此，对于特定含碳量的钢 处理。待腐蚀面呈浅灰色再冲洗、吹干。腐蚀好的样品可以
材，制定球化退火工艺需要经过大量试验和研究。该文从企 直接放在光学显微镜下进行观察，并拍摄金相照片。
业的实际需求出发，对 SCM435 合金钢进行球化退火试验研 究，提出 SCM435 合金钢的球化退火工艺，使球化退火后的 SCM435 合金钢具备优良的组织和力学性能，解决了生产中 报废率高和质量不稳定等问题。
2 结果与分析
试验选用直径为 15mm 的 SCM435 合金钢热轧线材进行
退火，其化学成分见表 1。球化退火采用井式炉，该炉为周
期式加热炉。试验采用装载试验，该热处理炉最大装炉量为

scm435是什么材料SCM435是一种常见的合金钢材料，具有优良的机械性能和热处理性能，被广泛应用于机械制造、汽车制造和航空航天等领域。

下面我们将从材料特性、用途和加工工艺等方面来详细介绍SCM435材料。

首先，我们来了解一下SCM435的材料特性。

SCM435是一种低合金钢，主要由铬、钼、锰等元素组成，具有高强度、高硬度和良好的耐磨性。

同时，SCM435还具有优异的热处理性能，可以通过热处理获得不同的组织和性能，如调质、淬火、正火等工艺，从而满足不同工程需求。

此外，SCM435还具有良好的焊接性能和冷热变形性能，适用于各种加工工艺。

其次，我们来了解一下SCM435的用途。

由于SCM435具有优良的机械性能和热处理性能，被广泛应用于机械制造领域，如制造高强度螺栓、螺母、轴承、齿轮等零部件。

同时，SCM435还被广泛应用于汽车制造领域，如制造汽车传动系统、发动机零部件等。

此外，由于SCM435具有优异的耐磨性和热处理性能，还被应用于航空航天领域，如制造飞机发动机零部件、航天器零部件等。

最后，我们来了解一下SCM435的加工工艺。

在加工SCM435材料时，首先需要根据具体工程需求选择合适的热处理工艺，如调质、淬火、正火等，以获得所需的组织和性能。

同时，在机械加工方面，由于SCM435具有较高的硬度和强度，通常需要选择合适的切削工艺和刀具，如高速钻头、硬质合金刀具等，以保证加工质量和效率。

此外，在焊接和冷热变形加工方面，也需要根据材料特性选择合适的工艺参数和设备，以确保加工质量和稳定性。

综上所述，SCM435是一种具有优良机械性能和热处理性能的合金钢材料，被广泛应用于机械制造、汽车制造和航空航天等领域。

通过合适的热处理工艺和加工工艺，可以满足不同工程需求，为各行业提供优质的材料解决方案。

SCM43目录种类概述1.特性2.用途物理性能1.化学成分2.力学性能3.热处理规范及金相组织常见的日本合金钢牌号现货规格种类合金结构钢：SCM435执行标准: JIS G4053-2003概述特性有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高，高温下有高的蠕变强度与持久强度，长期工作温度可达500℃；冷变形时塑性中等，焊接性差。

用途用作在高负荷下工作的重要结构件，如车辆和发动机的传动件；汽轮发电机的转子、主轴、重载荷的传动轴，大断面零件物理性能化学成分碳 C ：0.33～0.38硅 Si：0.15～0.35锰 Mn：0.60～0.90硫 S ：允许残余含量≤0.030磷 P ：允许残余含量≤0.030铬 Cr：0.90～1.20镍 Ni：允许残余含量≤0.25铜 Cu：允许残余含量≤0.30钼 Mo：0.15～0.30SCM435标准SCM435标准:SCM435是日本标准(JIS G4053-2003)钢材, 国内相对应的钢材35CrMoSCM435硬度SCM435硬度为HRC36～43, HB269～341力学性能抗拉强度σb (MPa)：≥985(100)屈服强度σs (MPa)：≥835(85)伸长率δ 5 (%)：≥12断面收缩率ψ (%)：≥45冲击功 Akv (J)：≥63冲击韧性值αkv (J/cm&sup2;)：≥78(8)硬度：≤229HB试样尺寸：试样毛坯尺寸为25mm热处理规范及金相组织。

常见牌号钢的化学成分一、SWRCH35K（一般常用于生产8.8级、8级，也有用10B21【10B21不宜用在大螺栓上】）碳C：0.32-0.38 硅Si：0.10-0.35 锰Mn：0.60-0.90硫S：允许残余含量≦0.035 磷P：允许残余含量≦0.030备注：8.8级相当于SAE Grade 5二、SCM435(一般用于常用于生产10.9级、12.9级)碳C：0.38-0.45 硅Si：0.17-0.37 锰Mn：0.50-0.80硫S：允许残余含量≦0.035 磷P：允许残余含量≦0.035铬Cr：0.90-1.20 镍Ni：允许残余含量≦0.030钼Mo：0.15-0.25 铜Cu：允许残余含量≦0.030备注：10.9级相当于SAE Grade 8;SCM435相当于国内的牌号35CrMo、42CrMo三、SUS304(一般常用于生产A2-70)碳C：≤0.07 硅Si：≤1.0 锰Mn：≤2.0硫S：允许残余含量≦0.030 磷P：允许残余含量≦0.035铬Cr：17.0～19.0 镍Ni：8.0～11.0304不锈钢中国牌号:0Cr18Ni9四、SUS316(一般常用于生产A4-80)碳C：≤0.08 硅Si：≤1.0 锰Mn：≤2.0硫S：允许残余含量≦0.030 磷P：允许残余含量≦0.035铬Cr：16.0～18.5 镍Ni：10.0～14.0钼Mo：2.0-3.0五、SWRCH22A（一般常用于生产自攻钉类）碳C：0.18-0.23 硅Si：≤0.10 锰Mn：0.70-1.00硫S：允许残余含量≦0.035 磷P：允许残余含量≦0.030铝Al：≤0.02六、SWRCH8A或SWRCH10A(一般常用于生产无等级要求的)碳C：0.08-0.13 硅Si：≤0.10 锰Mn：0.30-0.60硫S：允许残余含量≦0.035 磷P：允许残余含量≦0.030 铝Al：≤0.02七、Q235（一般常用于生产无性能等级要求的平垫圈类）Q235A级含C0.14~0.22% Mn0.30~0.65 Si≤0.30S≤0.050 P≤0.045 Q235B级含C0.12~0.20% Mn0.30~0.670 Si≤0.30S≤0.045 P≤0.045 Q235C级含C≤0.18% Mn0.35~0.80 Si≤0.30S≤0.040 P≤0.040 Q235D级含C≤0.17% Mn0.35~0.80 Si≤0.35 S≤0.040 P≤0.035八、65Mn（一般常用于垫垫，销、轴等类）碳C：0.62-0.70 硅Si：0.17-0.37 锰Mn：0.90-1.20 硫S：允许残余含量≦0.04 磷P：允许残余含量≦0.035 铬Cr：≦0.25 镍Ni：≦0.25 铜Cu：≦0.25备：以上资料仅供参考。

scm435热处理硬度首先，让我们来了解SCM435是什么。

SCM435是一种低合金钢，具有优异的机械性能和耐热性能。

SCM是Steel Chrome Molybdenum（钢铬钼）的缩写，435是材料的硬度值。

SCM435热处理硬度是指在特定温度下进行热处理后，材料的硬度值。

热处理是通过加热和冷却过程，改变材料的晶体结构，达到改变其力学性能的目的。

在SCM435材料中，热处理可以通过淬火和回火两个过程来实现。

淬火是将材料加热至高温并迅速冷却的过程。

在这个过程中，材料的晶体结构发生变化，从而影响其硬度。

根据所需的最终硬度，可以选择不同的淬火工艺和温度。

通常，SCM435材料的淬火温度在800C至850C之间。

淬火后，材料变得非常硬，但也非常脆。

为了改善其韧性和降低脆性，需要进行回火处理。

回火是将材料加热至较低的温度（通常在200C至250C 之间），并保持一定时间，然后冷却。

回火的目的是通过降低材料的硬度来提高其韧性，使其能够承受更大的负载而不断裂。

回火的时间和温度是影响材料硬度的关键参数。

如果温度太高或时间太长，材料的硬度将降低；如果温度太低或时间太短，材料的硬度可能过高。

因此，在回火处理中，需要根据所需的最终硬度进行调整。

SCM435热处理硬度的测试可以通过硬度试验来完成。

常见的硬度试验方法有洛氏硬度试验和布氏硬度试验。

这些试验可以测量材料在不同应力下的抗压能力，从而得出材料的硬度值。

对于SCM435材料，通常使用洛氏硬度试验。

热处理硬度的结果取决于多个因素，包括材料的组成、热处理过程的参数以及处理后的冷处理过程。

因此，在进行实际热处理前，需要进行实验和模拟分析，以确定最佳的热处理工艺参数。

总结一下，SCM435热处理硬度是通过淬火和回火处理改变材料的晶体结构，以达到调整硬度和提高材料韧性的目的。

热处理硬度的影响因素包括淬火和回火的温度和时间，以及材料的组成。

通过合理的热处理工艺参数的选择和控制，可以获得所需的硬度值。

scm435热处理硬度摘要：一、SCM435 钢的热处理简介1.SCM435 钢的基本特性2.热处理对SCM435 钢硬度的影响二、SCM435 钢的热处理过程1.退火处理2.淬火处理3.回火处理三、SCM435 钢热处理后的硬度表现1.不同热处理条件下硬度的变化2.硬度与力学性能的关系四、SCM435 钢热处理硬度优化的建议1.针对不同应用场景的热处理参数选择2.热处理过程中的监控与调整正文：SCM435 钢是一种高强度、高韧性的结构钢，广泛应用于制造高负荷零件。

热处理是SCM435 钢生产过程中至关重要的一环，对钢的硬度、韧性、强度等性能起着决定性作用。

本文将详细介绍SCM435 钢的热处理过程及其对硬度的影响。

首先，SCM435 钢在热处理前需经过退火处理。

退火处理可以使钢材内部的应力得到释放，提高钢材的塑性和韧性。

同时，退火处理还可以使钢材的晶粒细化，为后续的淬火处理打下基础。

接下来是淬火处理，这一过程可以使钢材的硬度迅速提高。

在淬火过程中，钢材在高温下快速冷却，使钢材内部的晶粒尺寸进一步减小，碳原子在晶界上形成碳化物颗粒，提高了钢材的硬度。

然而，淬火处理也会使钢材的韧性降低，因此需要进行回火处理。

回火处理是SCM435 钢热处理的最后一步，通过调整回火温度和时间，可以使钢材的硬度、韧性、强度等性能达到最佳状态。

在回火过程中，钢材内部的碳化物颗粒会发生转变，从而影响钢材的硬度。

经过不同热处理过程后，SCM435 钢的硬度表现会有所不同。

退火处理后的钢材硬度较低，但韧性较好；淬火处理后硬度迅速提高，但韧性降低；回火处理后，钢材的硬度、韧性、强度达到平衡。

在实际应用中，需要根据零件的具体使用条件，选择合适的热处理参数以达到最佳性能。

总之，SCM435 钢的热处理过程对硬度具有重要影响。

通过合理的退火、淬火和回火处理，可以使钢材的硬度、韧性、强度达到最佳状态，满足不同应用场景的需求。

scm435材料SCM435材料。

SCM435是一种常见的合金钢材料，具有良好的机械性能和热处理性能，被广泛用于制造高强度螺栓、螺母、轴承和其他机械零件。

本文将对SCM435材料的化学成分、机械性能、热处理工艺以及应用领域进行介绍。

首先，我们来了解一下SCM435的化学成分。

SCM435是一种低合金钢，主要成分包括碳、硅、锰、磷、硫、铬、镍和钼。

其中，碳的含量决定了钢材的硬度和强度，硅和锰可以提高钢的强度和韧性，而磷、硫等杂质元素的含量则会对钢材的加工性能和耐腐蚀性能产生影响。

此外，铬、镍和钼的添加可以提高钢材的耐热性和耐磨性，使其适用于高温和高压环境。

其次，我们来看一下SCM435的机械性能。

SCM435经过适当的热处理后，可以获得较高的强度和硬度。

在淬火和回火处理的条件下，SCM435可以达到约1000MPa的抗拉强度和约800MPa的屈服强度，具有优异的耐磨性和抗拉伸性能。

此外，SCM435还具有良好的冷热变形性能，适用于冷热成型加工。

接下来，我们将介绍SCM435的热处理工艺。

SCM435的热处理工艺主要包括淬火和回火两个步骤。

在淬火过程中，将钢材加热至适当温度后迅速冷却，以获得高硬度和强度。

而在回火过程中，通过加热和保温处理来降低钢材的脆性，提高其韧性和韧韧性。

热处理工艺的选择将直接影响到SCM435的性能表现，需要根据具体的使用要求和工艺条件进行调整。

最后，我们来谈一下SCM435的应用领域。

由于SCM435具有良好的机械性能和热处理性能，被广泛应用于制造高强度螺栓、螺母、轴承和其他机械零件。

在汽车、航空航天、船舶、机械制造等领域都有着重要的应用价值。

此外，SCM435还可以用于制造高强度的齿轮、轴承钢球、弹簧等零部件，以满足不同工程领域的需求。

总之，SCM435是一种优秀的合金钢材料，具有良好的机械性能和热处理性能，适用于制造高强度和耐磨的机械零件。

通过合理的化学成分设计和热处理工艺控制，可以获得满足不同工程需求的SCM435钢材，为工程领域提供了重要的材料选择。

SCM435合金钢介绍合金钢 alloy steel 钢里除铁、碳外，加入其他的元素，就叫合金钢。

在普通碳素钢基础上添加适量的一种或多种合金元素而构成的铁碳合金。

根据添加元素的不同，并采取适当的加工工艺，可获得高强度、高韧性、耐磨、耐腐蚀、耐低温、耐高温、无磁性等特殊性能。

SCM435合金钢主要合金元素合金钢的主要合金元素有硅、锰、铬、镍、钼、钨、钒、钛、铌、锆、钴、铝、铜、硼、稀土等。

其中钒、钛、铌、锆等在钢中是强碳化物形成元素，只要有足够的碳，在适当条件下，就能形成各自的碳化物，当缺碳或在高温条件下，则以原子状态进入固溶体中；锰、铬、钨、钼为碳化物形成元素，其中一部分以原子状态进入固溶体中，另一部分形成置换式合金渗碳体；铝、铜、镍、钴、硅等是不形成碳化物元素，一般以原子状态存在于固溶体中SCM435合金结构钢合金结构钢：SCM435执行标准: JIS G4053-2003SCM435合金结构钢特性有很高的静力强度、冲击韧性及较高的疲劳极限，淬透性较40Cr高，高温下有高的蠕变强度与持久强度，长期工作温度可达 500℃；冷变形时塑性中等，焊接性差。

SCM435合金结构钢用途用作在高负荷下工作的重要结构件，如车辆和发动机的传动件；汽轮发电机的转子、主轴、重载荷的传动轴，大断面零件SCM435合金结构钢化学成分碳 C ：0.33～0.38硅 Si：0.15～0.35锰 Mn：0.60～0.90硫 S ：允许残余含量≤0.030磷 P ：允许残余含量≤0.030铬 Cr：0.90～1.20镍 Ni：允许残余含量≤0.25铜 Cu：允许残余含量≤0.30钼 Mo：0.15～0.30SCM435硬度SCM435硬度为HRC36～43, HB269～341SCM435合金结构钢力学性能抗拉强度σb (MPa)：≥985(100)屈服强度σs (MPa)：≥835(85)伸长率δ5 (%)：≥12断面收缩率ψ (%)：≥45冲击功 Akv (J)：≥63冲击韧性值αkv (J/cm&sup2;)：≥78(8)硬度：≤229HB试样尺寸：试样毛坯尺寸为25mmSCM435合金结构钢热处理规范及金相组织热处理规范：淬火850℃,油冷;回火550℃,水冷、油冷。

scm435冷锻钢晶粒度
SCM435冷锻钢晶粒度。

SCM435冷锻钢是一种常用的合金钢，具有优异的机械性能和热
处理性能，因此在工程领域得到广泛应用。

其中，晶粒度是影响钢
材性能的重要因素之一。

晶粒度越小，材料的强度和韧性往往越高。

在冷锻加工过程中，晶粒度的控制对于SCM435钢的性能至关重要。

通过适当的冷锻工艺，可以实现对晶粒度的精确控制，从而提
高材料的力学性能和耐磨性。

此外，通过精细化晶粒，还可以提高
材料的疲劳寿命和耐腐蚀性能。

针对SCM435冷锻钢，可以采用一系列工艺措施来控制晶粒度。

首先，合理选择冷锻温度和变形量，以确保在冷锻过程中晶粒得到
有效的细化。

其次，采用适当的热处理工艺，如正火、回火等，来
进一步调控晶粒度。

此外，还可以通过添加微合金元素和采用特殊
的工艺控制手段，来实现对晶粒度的精确调控。

总之，SCM435冷锻钢晶粒度的控制对于材料性能的提升至关重要。

通过科学合理的工艺设计和精细化控制手段，可以实现对晶粒
度的有效调控，从而提高材料的力学性能和耐磨性，满足不同工程
领域的需求。

这也为SCM435冷锻钢的应用提供了更广阔的发展空间。

一
低于 １ ｉ， ５ｍｎ 出钢 前严禁 加合 金及辅 料 ， 进行 吹氩 并
弱搅 拌 。
２ ２ 连铸 ．
取样 、 修剪 一打捆一称重 、 挂牌一 卸卷一 入库 。
生产线 有 ４个 冷却 水箱 ， 安装 在预精 轧机后 、 精
轧机 后及 减定径 机后 （ ２个水 箱 ） 风冷 段 分 １ ； ０段 ，
产 品 的批 量生 产提供 可靠 的依 据 。
１ 化 学成分
Ｇ １５ 铬钼钢》 开展 了 Ｓ Ｍ ３ ０（ ４ ， Ｃ ４ ５高强度合金冷镦 钢线材 的生 产 试 验 与 研 究 ， 过 对 线 材 的冶 炼 、 通 轧
制、 控冷 工艺 的分 析 ， 出合 理 的工艺 制 度 ， 而 为 找 从
Ｆ ｎ Ｙｉｐｎ Ｗ ｕ Ｂａ ｚ ｅ Ｌ ｉｇ ｕ ａ ｎ ｉｇ ｏｈｎ ｉ ｎ ｙ Ｊ （ ｎａ ｇＩ ｎ＆ Ｓｅｌ ｒｕ ｏ ， ｔ ４ ５０ ） Ａ ｙ ｎ ｏ ｒ ｔ ｏｐＣ ． Ｌｄ ｅＧ ． ５０ ４
Ａｂ ｔ ａ ｔ Ｔｏｉ ｔ ｄ ｃ ｒ ｄ ｃｉｎ ａ ｄ ｔ ｓ ｃ ｕ ｓ ｆｒ ｓ ａ ｃ ｎ ｎ ｆ ｃｕ ｅ Ｓ Ｍ４ ５ ａ ｌｙ ｃ ｌ ｅ ｄｎ ｔ ｅ ｒ ｏ ｓ ｒ ｃ ｎ ｒ ｕ ｅ ｐ ｏ ｕ ｔ ｎ ｅ ｔ ｏ ｒｅ ｏ ｅ ｅ ｒ ｈ ａ ｄ ｍａ ｕ ａ ｔ ｒ Ｃ ３ ｌ ｏｄ ｈ ａ ｉ ｇ ｓｅ ｌ ｅ ｒ ｄ ｏ ｏ ｏ ｗｉ ａ ｏ ｔ ｇ ｐ ｏ ｅ ｓｌ ｅｏ Ｏ ｃ ｎ ｅｔ ｒｓ ｌ ｎ ，Ｌ ｆ ｉ ｇ ａ ｔ ｇ ｉｈ ｓ ｅ ｄ ｗｉ ｏ ｏｌ ｇ ｄ ｐ ｉ ｒ ｃ ｓ ｉ ｆ ｌ ０ ｔ ｏ ｖ ｒ ｍｅｔ ｇ Ｆ ｒｉ ｎ ，ｃ ｓｉ ，ｈ ｇ ｐ ｅ ｒ ｒｄ ｒ ｌ ｎ ．Ａｎ ｙ ｉｇ ｐ ａ ｔ ａｉ ｎ ｎ ｅ ｉ ｅｎ ｎ ｅ ｉ ｌ ａ ｚｎ ｒ ｃｉ ｌ ｙ ｃ ｔ
