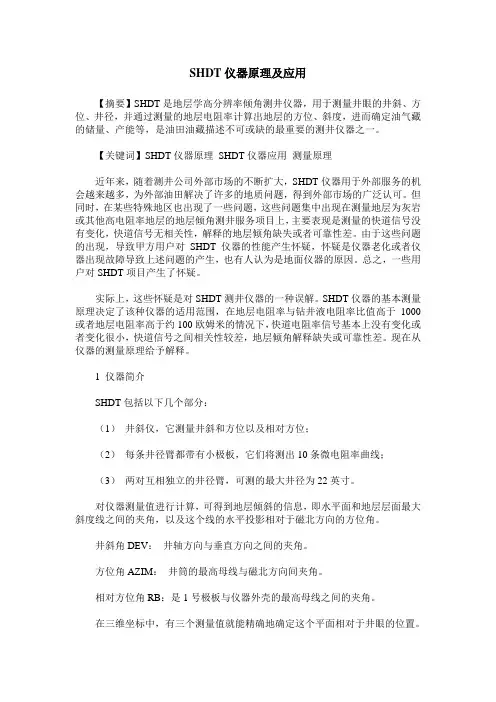

SHDT仪器原理及应用【摘要】SHDT是地层学高分辨率倾角测井仪器,用于测量井眼的井斜、方位、井径,并通过测量的地层电阻率计算出地层的方位、斜度,进而确定油气藏的储量、产能等,是油田油藏描述不可或缺的最重要的测井仪器之一。
【关键词】SHDT仪器原理SHDT仪器应用测量原理近年来,随着测井公司外部市场的不断扩大,SHDT仪器用于外部服务的机会越来越多,为外部油田解决了许多的地质问题,得到外部市场的广泛认可。
但同时,在某些特殊地区也出现了一些问题,这些问题集中出现在测量地层为灰岩或其他高电阻率地层的地层倾角测井服务项目上,主要表现是测量的快道信号没有变化,快道信号无相关性,解释的地层倾角缺失或者可靠性差。
由于这些问题的出现,导致甲方用户对SHDT仪器的性能产生怀疑,怀疑是仪器老化或者仪器出现故障导致上述问题的产生,也有人认为是地面仪器的原因。
总之,一些用户对SHDT项目产生了怀疑。
实际上,这些怀疑是对SHDT测井仪器的一种误解。
SHDT仪器的基本测量原理决定了该种仪器的适用范围,在地层电阻率与钻井液电阻率比值高于1000或者地层电阻率高于约100欧姆米的情况下,快道电阻率信号基本上没有变化或者变化很小,快道信号之间相关性较差,地层倾角解释缺失或可靠性差。
现在从仪器的测量原理给予解释。
1 仪器简介SHDT包括以下几个部分:(1)井斜仪,它测量井斜和方位以及相对方位;(2)每条井径臂都带有小极板,它们将测出10条微电阻率曲线;(3)两对互相独立的井径臂,可测的最大井径为22英寸。
对仪器测量值进行计算,可得到地层倾斜的信息,即水平面和地层层面最大斜度线之间的夹角,以及这个线的水平投影相对于磁北方向的方位角。
井斜角DEV:井轴方向与垂直方向之间的夹角。
方位角AZIM:井筒的最高母线与磁北方向间夹角。
相对方位角RB:是1号极板与仪器外壳的最高母线之间的夹角。
在三维坐标中,有三个测量值就能精确地确定这个平面相对于井眼的位置。
监测套管腐蚀状况的测井技术——十八臂井径成像测井1 前言随着油田的深入开发,受地下高温、高压、高矿化度等自然因素的影响,以及增注、增产措施的实施,套管损坏井数逐年增多,套损、套腐程度也越来越严重,套管的损坏不仅影响了油水井的正常生产,同时也会影响到邻井甚至整个区块的开发效果,因此套管技术状况的监测工作日趋重要。
2 套管监测技术回顾中原测井公司用于监测套管技术状况的测井技术先后有:40臂井径、36臂井径、X-Y井径,其测井原理基本相同,均是把套管内径的变化通过机械传递转变为电位差变化或频率信号输出。
使用较多的是40臂井径仪、X-Y井径仪。
40臂井径仪仅监测套管的最小井径和最小剩余臂厚,X-Y井径仅监测测套管两个方向的井径,这两种测井方法仅输出两条曲线,提供的信息太少,测井解释精度偏低,不能全方位的反映套管技术状况,而且40臂井径仪仪器外径较大,为92mm,测井时容易遇阻,成功率较低,36臂井径仪仪器老化很少测井。
在测井资料解释方面,这三种测井技术没有相应的资料解释软件,采用人工解释,视觉误差较大,影响了资料的解释精度,在实际应用中受到很大限制。
十八臂井径成像测井组合仪是目前比较先进的测井技术。
3 十八臂井径成像测井组合仪3.1工作原理十八臂井径成像测井组合仪由JJY—100型十八臂井径仪短节和CJJ—200型磁井径仪、井温短节组成,是一种机械式井径测量仪。
JJY—100型十八臂井径仪通过仪器的十八个探测臂与套管内壁接触,将套管内径的变化转换为仪器探测臂的径向位移。
通过仪器内部的机械传递系统,将探测臂的径向位移转换为推杆的垂直位移。
位移传感器将推杆的垂直位移变化转换成电信号。
位移传感器在井下仪一周平面上均匀安装,每个传感器的测量点间夹角为20度,使用的位移传感器是一种非接触式的机电转换器件,输出电信号幅度与衔铁的位移成正比。
3.2 技术指标JJY—100型十八臂井径仪短节在SMP-300数控测井仪与成像软件的支持下,可完成井径的成像测井,成像软件可提供井臂立体图,井臂展开灰度图、十八条独立的测井曲线及最大、最小、平均井径曲线。
CAST-V测井在套管井中的应用作者:王磊来源:《管理观察》2010年第01期摘要:阐述了CAST-V测井原理及现场应用情况。
CAST-V测井适用于套管井和裸眼井测井,既能检查射孔质量,固井质量,可对套管错段、变形、找漏等套损情况进行检测,还可确定工具及异常井段,可检查地层构造及相应参数,识别地层裂缝,判断井壁坍塌。
关键词:CAST-V测井检测在油田开发过程,定期进行工程测井,监测井下技术状况及储层的变化,及时发现问题、解决问题是保持油田稳产,延长油井生产寿命的重要手段[1.2]。
CAST-V测井能立体直观地展示固井质量、套损及射孔情况,定量进行解释,对全井进行系统分析。
在套管井中,它能检查射孔质量,固井质量,可对套管错段、变形、找漏等套损情况进行检测,能确定工具及异常井段。
该仪器与电磁成像仪组合测井可较精确的进行薄层划分,能对整个测量井段进行任意方向、任意比例的三维成像,立体直观,检测精度极高,为油田监测提供可靠的依据,对油田稳产起到重要的作用。
一、CAST-V测井仪器CAST-V测井仪是从哈里伯顿引进的仪器,它是一种脉冲超声波系列的测井仪。
见图1。
它由电路、方位和探头三部分组成。
仪器底部为扫描探头,由两个既可以作为发射器也可以作为接收器的压电超声换能器组成。
第一个换能器安装在旋转的扫描头上,可根据不同的套管尺寸选择不同的扫描探头,一般5-1/2-in的套管选用3-5/8-in的探头,7in的套管选用4-3/8in的探头。
当它发射一超声脉冲后马上开关到接收方式,接收的信号经电路处理后上传到地面。
第二个换能器是泥浆壳换能器(Mud-Cell Transducer),用来测量井眼中流体的声速。
换能器正对固定靶,由于靶与换能器之间的距离已知,所以通过记录换能器传播时间,就可以确定井眼流体的传播时差(FTT-Fluild Transit Time)。
它可以被用来确定井眼或套管中的内径及椭圆度。
二、CAST-V测井资料应用(1)检查射孔质量。

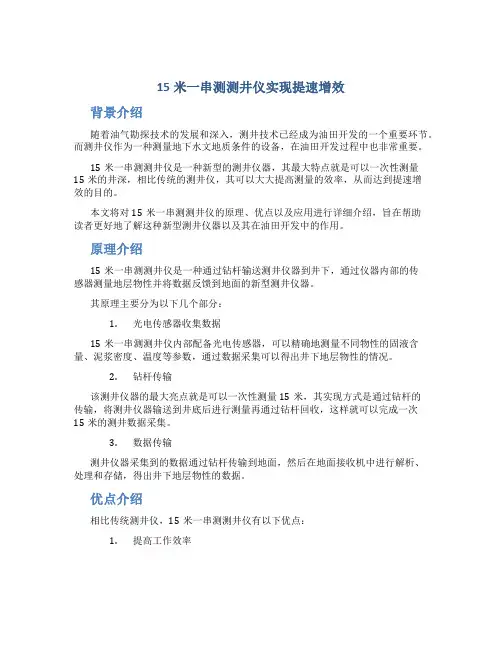

15米一串测测井仪实现提速增效背景介绍随着油气勘探技术的发展和深入,测井技术已经成为油田开发的一个重要环节。
而测井仪作为一种测量地下水文地质条件的设备,在油田开发过程中也非常重要。
15米一串测测井仪是一种新型的测井仪器,其最大特点就是可以一次性测量15米的井深,相比传统的测井仪,其可以大大提高测量的效率,从而达到提速增效的目的。
本文将对15米一串测测井仪的原理、优点以及应用进行详细介绍,旨在帮助读者更好地了解这种新型测井仪器以及其在油田开发中的作用。
原理介绍15米一串测测井仪是一种通过钻杆输送测井仪器到井下,通过仪器内部的传感器测量地层物性并将数据反馈到地面的新型测井仪器。
其原理主要分为以下几个部分:1.光电传感器收集数据15米一串测测井仪内部配备光电传感器,可以精确地测量不同物性的固液含量、泥浆密度、温度等参数,通过数据采集可以得出井下地层物性的情况。
2.钻杆传输该测井仪器的最大亮点就是可以一次性测量15米,其实现方式是通过钻杆的传输,将测井仪器输送到井底后进行测量再通过钻杆回收,这样就可以完成一次15米的测井数据采集。
3.数据传输测井仪器采集到的数据通过钻杆传输到地面,然后在地面接收机中进行解析、处理和存储,得出井下地层物性的数据。
优点介绍相比传统测井仪,15米一串测测井仪有以下优点:1.提高工作效率传统单次测井仪只能够测试一小段深度,需要多次下井取数据;而15米一串测测井仪可以一次性测试15米的深度,从而大大缩短了测试时间和下井次数,提高了工作效率。
2.提高测量精度15米一串测测井仪内部配备光电传感器,可以精确地测量不同物性的固液含量、泥浆密度、温度等参数,从而提高了测量精度。
3.节约成本由于15米一串测测井仪可以一次性测量15米的深度,而传统的测井仪器需要多次下井,所以该仪器在成本方面也更具竞争力,可以为用户节约更多的成本。
应用介绍15米一串测测井仪目前已经广泛应用于油气勘探、地下水勘探、建筑工程、地质学研究等领域。
套管检测测井技术套管检测是油田开发中的一项重要内容,国内外的许多油田都将套管质量的检测作为一项常规作业项目开展,定期对开发中的套管井套管质量进行检测,及时发现问题,及时进行作业,减少套管质量问题的出现,延长油水井的可利用时间,提高油田的经济效益。
目前测井公司已有的套管检测技术有40臂井径测井、16臂井井成像测井、小井眼超声成像测井和电磁探伤测井,完全可以满足油田套管井质量检测的需要。
一、四十臂井径测井套管检测技术1、四十臂井径测井套管检测技术的原理与用途40臂井径测井是检查套管腐蚀、破裂、变形等各种异常情况的一种测井方法。
仪器的40条井径臂都是独立工作的。
测井时,每一深度点都有一个张开最大和最小的井径臂分别触发两个继电器,从而记录下该深度点的最小内径和剩余壁厚值。
连续测井时,则记录下沿深度变化的最小内径和剩余壁厚曲线。
根据这两条曲线就可以判断套管状况。
2、四十臂井径测井的适用性40臂井径测井的仪器指标如下:外径:9.2cm、长度:144.15cm、耐温:120℃、耐压:60MP、测量范围:11.4—17.8cm、仪器测量精度为0.5mm。
3、四十臂井径测井仪器引进时间和目前使用情况该仪器于1986年引进与美国,到目前为止在油田内外部市场共测井100多井次,目前仍然在应用。
二、十六臂井径成像测井套管检测技术1、十六臂井径成像测井套管检测技术的原理与用途十六臂井径成像测井通过十六个独立测量臂与套管接触,将套管内壁的变化转换成电信号并传送到地面采集系统,经解释处理后,可显示十六条井径曲线和最大井径、最小井径及平均井径曲线,同时可处理出套管三维立体图以及内壁彩色成像效果图,套管内壁状况360o范围内可视。
它的主要用途是通过定期检测,及时发现套管质量问题,发现套管的断裂、腐蚀、内径变化、套管变形的情况或趋势,指导套管作业位置,延长套管井使用寿命。
2、十六臂井径成像测井的适用性十六臂井径成像测井的仪器指标如下:外径:7.0cm、长度:2.0m、耐温: 150 ℃( 125 ℃);耐压: 80Mp ( 60Mp );测量范围:7.4cm ~18.8cm;分辨率:0.46mm。

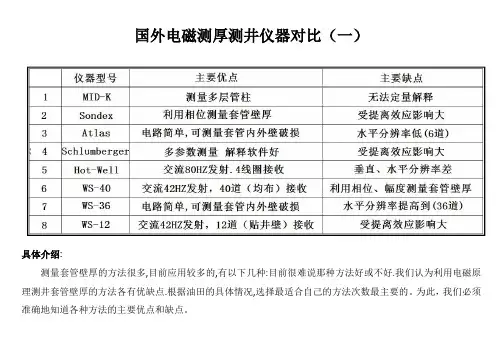

国外电磁测厚测井仪器对比(一)具体介绍:测量套管壁厚的方法很多,目前应用较多的,有以下几种:目前很难说那种方法好或不好.我们认为利用电磁原理测井套管壁厚的方法各有优缺点.根据油田的具体情况,选择最适合自己的方法次数最主要的。
为此,我们必须准确地知道各种方法的主要优点和缺点。
1、俄罗斯的MIDK多层管柱电磁探伤测井仪:该仪器的最大优点是:可以用于对单层管柱、多层管柱结构的石油、天然气井。
仪器直径小(43mm)。
可以直接在油管中测量油管或套管破损的状况。
该仪器的缺点是:没有办法较精确地测量出油管和套管破损的具体状况。
仪器只能记录几十公分内,管柱结构破损的平均值。
造成该缺点的原因是:1-1、仪器仪器主接收探头(A),为提高测量灵敏度,所以做的几何尺寸很大(320mm),所以该接收探头无法判断破损的具体位置和破损状况,无法判断管柱破损的方位。
1-2、仪器次接收线圈(B.BB)接收线圈,无法探测第二层套管的破损,所以用增加垂直接收探头(B、BB)的方法来弥补仪器主接收探头(A)分变率低的办法是不可行的。
1-3、仪器虽然可以探测到第二层管柱的破损,但是探测的精度、分辨率都很低。
2、原英国Sondex公司的MTT-002 12臂贴套管壁磁测厚测井仪:该仪器的最大优点是:利用低频远场发射,采用12只贴井壁接收探头,通过接收信号的相位变化,测量套管壁厚的数值。
理论上该方法可以准确地测量出套管壁厚的数值。
仪器接收探头体积很小。
所以可以较精确地测量出套管破损的状况。
该仪器的缺点是:2-1、在测量平面上,仪器只有12只接收探头。
径向分辨率地,尤其在两只探头之间的破损,可能造成漏测;2-2、该仪器受探头与套管壁接触影响很大,所以要求测井前最好先通、洗井后再测井;2-3、仪器接收探头工作在远场区,接收信号很小(微伏级),受干扰后,测量误差较大;2-4、测井时,井下条件不好时,仪器测量会受提离影响大。
2-5、在测量平面上,仪器只有12只接收探头。
超高精度套管接箍测井仪
一.技术领域:
本实用新型涉及一种井下套管井测井仪,特别是涉及井下各种油、套管接箍磁定位测井仪(一种新型的磁定位仪目前国外还没有类同)的领域。
二.背景技术:
常规井下套管接箍测井仪(CCL)是利用两块(恒磁)磁钢、一只接收线圈和电子线路组成(如图1)。
测井时,通过检测接收线圈感应电压Ei随套管接箍的变化(Ei=-N*dφ/dt)来测量接箍的深度和个数,(如图1)。
再通过测井曲线读出所有套管接箍的个数计算出井下地层的准确深度(H = L * N)。
井下油、套管接箍品种较多,原套管接箍(CCL)测井仪测井时,当套管老化,或套管直径较大时,会产生接箍漏测。
尤其在产气井中, 为确保套管连接密封,所用的新型套管不再用套管接箍连接,改为用两支套管的丝扣(API)直接连接。
原套管接箍测井仪因测量不到接箍而无常工作(如图2)。
目前,在国外还没有测量这种套管丝扣的测井仪器。
怎样设计一种新型套管接箍测井仪,测量各种套管接箍(包括西姆莱斯扣)的仪器,代替原来CCL仪器测量的套管接箍?这就是我们研发高精度套管接箍测井仪(EFCL)目的。
另外,原套管接箍测井仪还存在两个缺点;
1、从上面计算公式看出,测量曲线的幅度受仪器测井速度影响很大,目前组合测井速度是根据测井容来确定的,不同组合测井速度可能相差很多,CCL 测量曲线的幅度也会有很大区别;
2、测量曲线受套管磁化影响很大。
在油田作业过程,套管很容易被磁化,套管磁化后,在CCL测井曲线上会产生尖峰,由于磁化尖峰与接箍尖峰变化规律
完全一样,无法加以区分,所以会造成测量误差;
为了能够测量无套管接箍的套管进行校深,我们利用恒磁场、霍尔传感器检测漏磁的方法。
通过测量套管磁阻(在丝扣连接处)的变化,来准确测量出各种套管接箍的深度。
三、专利容:
恒磁高精度套管接箍测井仪采用恒定磁场,采用一只霍尔元件来代替原CCL 的单线圈接受。
在电子线路设计方面,采用可控调零电路,使仪器可以在非常高的灵敏度条件下工作。
通过采用两只不同轴向霍尔传感器接收,就可以判别接箍信号和磁化信号的区别。
这样,恒磁高精度套管接箍测井仪具有不受套管磁化和测井速度的影响,对各种套管接箍都能精确测量出。
本专利包括两部分:电磁聚焦传感器和电子线路。
2.1、电磁聚焦传感器:
电磁聚焦传感器与原CCL传感器相比最大的差别有两点:新传感器采用94HZ交变电磁场,老仪器用恒定磁场;新传感器采用双线圈差分测量,老仪器用单线圈直接测量。
设计新传感器的目的就是要提高仪器测量精度、灵敏度和去掉套管磁化和测速的影响。
无接箍套管只用丝扣连接(没有接箍),在连接处产生的磁通变化很小,要准确地测量出丝扣连接处的磁阻变化,我们利用两只发射线圈产生聚焦磁场;用两只接收线圈采用差分连接来提高仪器的灵敏度。
此时,Vout = E1 - E2 =(-dφ1/dt)-(-dφ2/dt)
在周围介质均匀(没有接箍)时,两个接收线圈的磁通变化相等,接收线圈输出电压Vout=0(测量曲线基值低) 。
两只发射线圈的磁路磁阻是一样的。
当
一只发射线圈(L2)经过套管连接丝扣处时(如图3),由于该线圈磁路的磁阻增加而使该发射线圈对应的接收线圈接受到信号(E2)减小。
两只接收线圈信号差分后,使输出信号增加。
同样,当L1经过套管丝扣时,接收线圈输出信号也增加(为负值)。
采用交变电磁聚焦传感器测量无接箍套管时,除具有非常高的灵敏度外,还有以下优点:
3.1.1、具有非常高的灵敏度,可以检测出套管磁阻微小的变化。
新仪器采用94HZ的交变信号,利用提高放大器的增益来提高仪器的灵敏度;利用高Q值的带通滤波器来去掉干扰,使仪器测量套可以清晰地反映出套管丝扣变化。
3.1.2、具有非常宽的测速围。
测量套管连接丝扣(或接箍)时,测量曲线的幅度只与连接丝扣(或接箍)有关,与测速无关。
因为电磁聚焦套管接箍测井仪测速是 0-3600米/秒。
3.1.3、具有测量结果不受套管磁化的影响。
套管被磁化是不可避免的,接收线圈通过磁化套管时,和原CCL仪器一样,一定会产生感应电压(如图3),由于该电压是随磁化套管缓慢变化的信号,按仪器测速从200米/秒-3600米/秒计算,该低频信号的频率为1-6HZ,而仪器的工作信号是94HZ,很容易用高通滤波器把低频的磁化信号滤掉。
四、专利摘要:
电磁聚焦套管丝扣(或接箍)测井仪的探头通过采用交变电磁场聚焦发射和采用双线圈差分接受;电子线路部分通过采用高增益放大器、磁化干扰滤波和高Q带通滤波器使仪器具有非常高的灵敏度,测量结果既不受套管磁化影
响也不受测速影响,可以准确、清晰地测量出无接箍套管连接丝扣(或原套管接箍)。
五、说明书附图
图1 —是原套管接箍测井仪工作原理图;
图2 —是原磁定位仪测量无接箍套管曲线;
图3 —是电磁聚焦套管接箍传感器;
图4 —是新仪器测量曲线;
图5 —是电磁聚焦套管接箍测井仪框图
六、具体实施方案
从图1看出:原磁定位仪探头由两块磁钢(3)、一只线圈(4)组成。
当仪器经过套管接箍时,由于磁场分布发生变化,在接收线圈中产生一个套管接箍信号(5)。
当仪器经过新型套管测量时时(图2),由于只有丝扣(2)没有接箍,所以很难从测量曲线(4)上区分出套管丝扣的信号。
从图3看出:电磁聚焦套管传感器(EFCS)由两只发射线圈(2)、两只接收线圈(3)组成。
两只发射线圈按聚焦相接;两只接收线圈按差分相接。
从图5看出:仪器测井时,发射线圈L1、L2供f=94HZ、Vp-p=30V方波信号。
接收信号先送到前置放大(1)放大200倍后,再经过高阶高通滤波器(2)f=10HZ 滤掉套管磁化干扰和其他低频干扰,信号(94HZ)再经过带通滤波器(3)Q=10、f=94HZ、K=5放大后送到压频转换器,把电压信号变成频率输出。
由于仪器采用94HZ交变电磁场代替恒定磁场,所以仪器可以采用高增益放大来提高测量灵敏度;由于套管磁化干扰信号频率为1-6HZ,与工作频率94HZ 相差很多,所以仪器可以通过高通滤波器把磁化干扰信号滤掉;同样,由于仪
器工作信号为94HZ,接收线圈的感应电压不再与仪器测速有关。
图4是新仪器测量套管曲线(6)。
被测套管包括连接丝扣(2)、磁化部分(3)和模拟套管接箍(5)。
当电磁聚焦传感器通过套管测量时,测量的曲线在连接丝扣处曲线(6A)幅度变化明显,其频率为94HZ。
测量的曲线在套管磁化处曲线(6B)幅度变化明显,其频率为3HZ; 测量的曲线在模拟套管接箍处曲线(6C)幅度变化明显,其频率为94HZ。
对测量曲线分析后,我们得出以下结论:
6.1、电磁聚焦套管测量仪测量灵敏度高,可以清晰测量出套管丝扣的变化;
6.2、电磁聚焦套管测量仪对磁化干扰信号可以用高通滤波器滤掉;
6.3、电磁聚焦套管测量仪可以代替原CCL仪器测量套管接箍。
七、权利要求书:
1、本实用新型采用低频交变电磁场(94HZ)代替原磁定位仪的恒定磁场,双发射探头由两只完全相同的线圈L1、L2(形状、匝数、电感、电阻等)顺向连接。
接收探头由两只完全相同的线圈L3、L4(形状、匝数、电感、电阻等)按差分连接对称放在两发射探头中间。
发射线圈到接受线圈(线圈中点)距离为所测套管径的1.5-2.5倍。
2、本实用新型双发射线圈发射94HZ的方波,差分线圈接收到的信号先经过高增益放大器放大后(提高测量灵敏度),再经过高通滤波器滤掉低频变化的套管磁化干扰,经过带通滤波器消除杂散干扰处理,使测量曲线能够清晰地显示出套管丝扣(或接箍)。
小结:
本专利要求保护有3点:采用交变电磁场的磁定位仪;电磁聚焦磁定位仪的探头结构;电磁聚焦磁定位仪电子线路滤掉套管磁化干扰的方法。
八、附图:
(威盛电子仪器国辉,滑宝成)。
