防爆安全栅PPT课件

爆炸性混合物种类
Ⅰ
i＞120
甲烷、乙烷、汽油、甲醇、乙醇、丙酮、氨、一氧 化碳
Ⅱ
70＜i＜120
乙烯、乙醚、丙烯晴等
Ⅲ
i≤70
氢、乙炔、二硫化碳、市用煤气、水煤气、焦炉煤 气等
5
2、安全火花防爆系统
电动仪表存在电路打火的可能。如果从电路设计就开始考虑防爆， 把电路在短路、开路及误操作等各种状态下可能发生的火花都限制在爆 炸性气体的点火能量之下，则此仪表称为安全火花防爆仪表。
过程控制仪表第3章防爆安全 栅
自动化仪表防爆结构主要有两种： 隔爆型：标志为“d”； 本安型：标志为“i”。
隔爆型仪表结构特点： ①外壳耐压（800～1000）Kpa； ②表壳温升低于爆炸性气体的自燃温度； ③表壳结合面的缝隙宽度、深度按其容积和气体级别采取规 定的值。
本安型仪表是指正常状态和故障状态下，电路及设备产生 的火花能量和达到的温度都不会引起易爆性气体爆炸的防爆类 型。现代本安防爆概念是指整个自动化系统的防爆性能符合本 质安全防爆要求。
障状态所产生的火花能量不足以点燃爆炸性混合物；
2）危险场所和非危险场所的电路用防爆安全栅隔离； 3）现场仪表到控制室仪表的连线不得形成大的分布电容 和电感；
8
5 . 本安型防爆仪表的标志
本安型防爆仪表的标志为“i”，按等级分为“ia”适用于0 区，“ib”适用于1区。
标志铭牌上的防爆标志分为四段：ExABC 其中Ex:防爆仪表；
两点不足：
一、固定的限流电阻其大小难以选择，选小了起不到很 好的限流作用，选大了又影响仪表的恒流特性，理想的限 流电阻应该是可变的，即电流在安全范围内其阻值要足够 小，而当电流超出安全范围时其电阻要足够大；

8
5 . 本安型防爆仪表的标志
本安型防爆仪表的标志为“ ，按等级分为“ 适用于 适用于0 本安型防爆仪表的标志为“i”，按等级分为“ia”适用于 适用于1区 区，“ib”适用于 区。 适用于 标志铭牌上的防爆标志分为四段： 标志铭牌上的防爆标志分为四段：ExABC 其中Ex:防爆仪表； 防爆仪表； 其中 防爆仪表 A:防爆类型，例如d、ia、ib等； 防爆类型，例如 、 、 等 防爆类型 B:防爆类和级，例如Ⅰ级、ⅡA、ⅡB、ⅡC等； 防爆类和级，例如Ⅰ 防爆类和级 、 、 等 C:仪表外面温度级别，例如T1～T6。 仪表外面温度级别，例如 ～ 。 仪表外面温度级别 例如防爆仪表标志铭牌上标志为ExdiaⅡCT6，指兼有隔 Ⅱ 例如防爆仪表标志铭牌上标志为 ， 爆和本安功能，可在Ⅱ 级 组以下级别使用的防爆仪表 组以下级别使用的防爆仪表。 爆和本安功能，可在ⅡC级T6组以下级别使用的防爆仪表。
15
S2000系列齐纳安全栅能与各种现场的一次仪表如：4－20mA的压力、 系列齐纳安全栅能与各种现场的一次仪表如： － 的压力、 系列齐纳安全栅能与各种现场的一次仪表如 的压力 温度、流量、电信号变送器；电器转换器、电气阀门定位器、 温度、流量、电信号变送器；电器转换器、电气阀门定位器、各类热电 热电阻、开关量、报警器、脉冲信号等各种特殊仪表， 偶、热电阻、开关量、报警器、脉冲信号等各种特殊仪表，组成本质安 全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、 全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、 冶金、医药、船舶等领域。 冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境 的可靠设备。 的可靠设备。
7
4. 本安防爆系统的特点
1）工作电压低，工作电流小； ）工作电压低，工作电流小； 正常工作电压24VDC，工作电流＜ 20mADC, 正常工作电压 ，工作电流＜ 故障电压＜ 故障电压＜35VDC，故障电流 ＜35mADC。 ， 。 仪表所用的电阻、电感、电容参数， 仪表所用的电阻、电感、电容参数，保证在正常或故 障状态所产生的火花能量不足以点燃爆炸性混合物； 障状态所产生的火花能量不足以点燃爆炸性混合物； 2）危险场所和非危险场所的电路用防爆安全栅隔离； ）危险场所和非危险场所的电路用防爆安全栅隔离； 3）现场仪表到控制室仪表的连线不得形成大的分布电容 ） 和电感； 和电感；

防爆安全栅概述防爆安全栅的主要作用是在爆炸或火灾发生时将其能量扩散和吸收，并防止火焰和爆炸通过设备扩散至其他区域。

它通过构造设计和材料选择来实现这一作用，通常由强化钢材制成，能够承受高温和高压的影响。

它还可以通过设计气密结构来阻止火焰的扩散，防止火灾蔓延。

除此之外，防爆安全栅还通常配备有监测和报警系统，能够监测到环境中的可燃气体和温度变化，一旦发现异常情况，会立即发出警报通知相关工作人员。

这为及时采取措施避免事故的发生提供了有效的手段。

总的来说，防爆安全栅是一种重要的工业安全装置，它能够有效地保护人员和设备免受火灾和爆炸的威胁，对于化工和石油化工等易燃易爆场所的安全管理起到了至关重要的作用。

防爆安全栅是工业领域中一种非常重要的安全装置，它的作用不仅仅是局限于防爆和防火扩散。

作为防爆安全装置，它在工业生产中有着广泛的应用，是保障生产安全和工作人员安全的重要设备之一。

首先，防爆安全栅的作用是防止爆炸和火灾的蔓延。

在化工厂、炼油厂、石油化工厂等易燃易爆场所，防爆安全栅的主要功能是在爆炸或火灾发生时，将其能量扩散和吸收，并防止火焰和爆炸通过设备扩散至其他区域。

因此，防爆安全栅的作用是非常关键的，它有效地减轻了爆炸或火灾的影响，保护了设备的完整性和人员的生命安全。

其次，防爆安全栅还可以起到安全监测和报警的作用。

大部分的防爆安全栅都会配备有监测和报警系统，能够监测环境中的可燃气体和温度的变化。

一旦发现异常情况，它会立即发出警报通知相关工作人员，从而能够及时采取措施避免事故的发生。

这种监测和报警系统使得防爆安全栅具有了智能化和自动化的特点。

另外，防爆安全栅还可以起到分隔空间的作用。

在化工厂和石油化工厂等场所，由于工作环境的特殊性，不同区域的火灾和爆炸的危险性是不同的。

防爆安全栅可以根据需要将工作区域分隔开来，使得一旦火灾或爆炸发生，可以最大程度地限制其范围和影响，从而降低了事故造成的损失。

此外，防爆安全栅还具有抗腐蚀、抗高温、抗高压等特性，可以适应各种恶劣的工作环境，对于保障生产安全和设备的可靠运行也具有非常重要的作用。

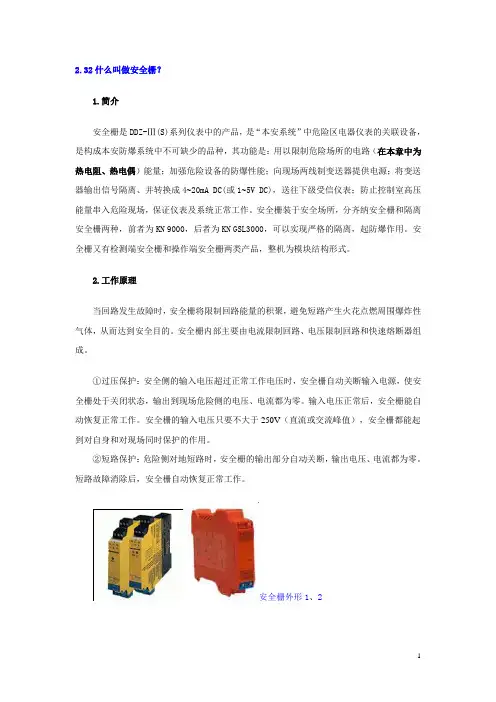

2.32什么叫做安全栅？1.简介安全栅是DDZ-Ⅲ(S)系列仪表中的产品，是“本安系统”中危险区电器仪表的关联设备，是构成本安防爆系统中不可缺少的品种，其功能是：用以限制危险场所的电路（在本章中为热电阻、热电偶）能量；加强危险设备的防爆性能；向现场两线制变送器提供电源；将变送器输出信号隔离、并转换成4~20mA DC(或1~5V DC)，送往下级受信仪表；防止控制室高压能量串入危险现场，保证仪表及系统正常工作。

安全栅装于安全场所，分齐纳安全栅和隔离安全栅两种，前者为KN 9000，后者为KN GSL3000，可以实现严格的隔离，起防爆作用。

安全栅又有检测端安全栅和操作端安全栅两类产品，整机为模块结构形式。

2.工作原理当回路发生故障时，安全栅将限制回路能量的积聚，避免短路产生火花点燃周围爆炸性气体，从而达到安全目的。

安全栅内部主要由电流限制回路、电压限制回路和快速熔断器组成。

①过压保护：安全侧的输入电压超过正常工作电压时，安全栅自动关断输入电源，使安全栅处于关闭状态，输出到现场危险侧的电压、电流都为零。

输入电压正常后，安全栅能自动恢复正常工作。

安全栅的输入电压只要不大于250V（直流或交流峰值），安全栅都能起到对自身和对现场同时保护的作用。

②短路保护：危险侧对地短路时，安全栅的输出部分自动关断，输出电压、电流都为零。

短路故障消除后，安全栅自动恢复正常工作。

安全栅外形1、2齐纳安全栅电路安全栅原理图安全栅接线图3.标准安全栅的主要技术指标检测端安全栅输入信号：4~20mADC输出信号：1~5VDC,或4~20 mA负载电阻：0~100Ω(外接电流输出信号时) 配电范围：18.5~28.5VDC基本误差：±0.2%(Ⅲ型)、±0.1%(S型)操作端安全栅输入信号：4~20mA输出信号：4~20mA负载电阻：250~750Ω基本误差：±0.2%(Ⅲ型)、±0.1%(S型) 电源：24V DC±10%防爆标志：(ib)ⅡCT6防爆额定电压：220VDC或220VAC最高开路电压：≤36V最大短路电压：≤30mADC工作条件：环境温度0~50℃相对湿度≤85%功耗：2W/每回路重量：2kg结构形式架装、卡装外形尺寸(mm)44×175×160 (宽×高×深)44×175×360 (宽×高×深)48×48×92 (宽×高×深)。
