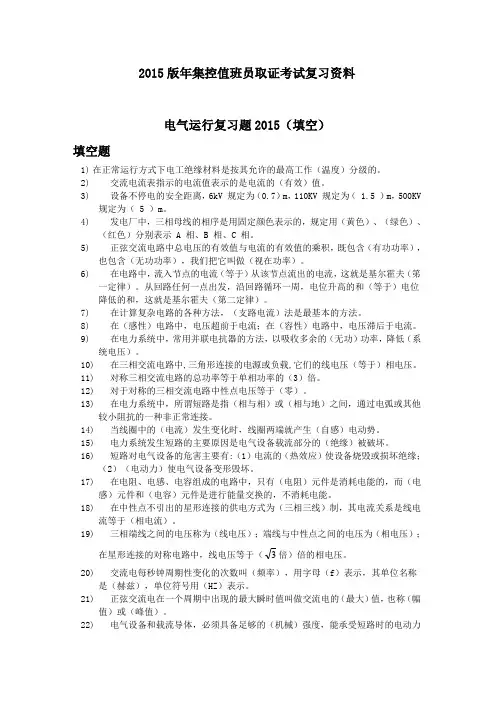

2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

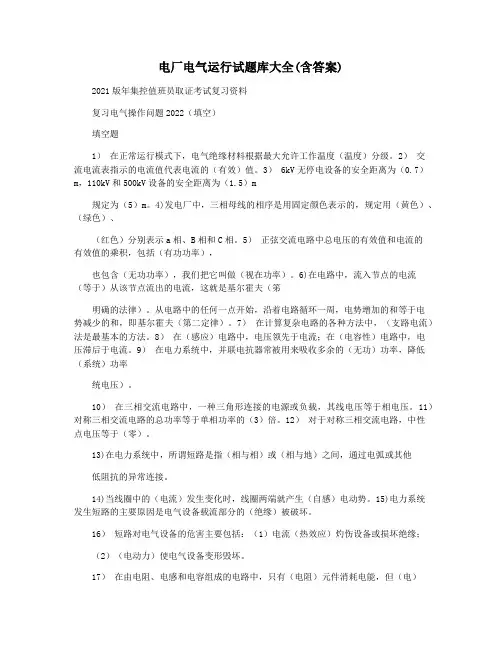

电厂电气运行试题库大全(含答案)2021版年集控值班员取证考试复习资料复习电气操作问题2022（填空）填空题1）在正常运行模式下，电气绝缘材料根据最大允许工作温度（温度）分级。

2）交流电流表指示的电流值代表电流的（有效）值。

3） 6kV无停电设备的安全距离为（0.7）m，110kV和500kV设备的安全距离为（1.5）m规定为（5）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示a相、B相和C相。

5）正弦交流电路中总电压的有效值和电流的有效值的乘积，包括（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫明确的法律）。

从电路中的任何一点开始，沿着电路循环一周，电势增加的和等于电势减少的和，即基尔霍夫（第二定律）。

7）在计算复杂电路的各种方法中，（支路电流）法是最基本的方法。

8）在（感应）电路中，电压领先于电流；在（电容性）电路中，电压滞后于电流。

9）在电力系统中，并联电抗器常被用来吸收多余的（无功）功率，降低（系统）功率统电压）。

10）在三相交流电路中，一种三角形连接的电源或负载，其线电压等于相电压。

11）对称三相交流电路的总功率等于单相功率的（3）倍。

12）对于对称三相交流电路，中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他低阻抗的异常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16）短路对电气设备的危害主要包括：（1）电流（热效应）灼伤设备或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17）在由电阻、电感和电容组成的电路中，只有（电阻）元件消耗电能，但（电）感）元件和（电容）元件是进行能量交换的，不消耗电能。

18）中性点不引出星形接线的供电方式为三相三线制，其电流关系为线功率流等于（相电流）。

电厂电气运行试卷题库(总19页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电气运行试卷题库一、填空（30题）1、空载特性：发电机以额定转速空载运行时其电动势与励磁电流之间的关系曲线。

2、DCS中同期并网的简单步骤可分为：同期装置投电、同期选中、同期起动控制、合闸出口控制四步。

3、本厂母差保护装置在倒母线前后不必更改母差保护状态是因为：保护状态方式由倒排元件的正副母刀闸的辅助接点位置决定。

4、在停用本厂6kVⅠ段母线PT时应将下列保护停用或闭锁：6kVⅠ段快切装置、400V 备自投装置、6kVⅠ段各电动机低压保护、#1电抗器复压过流。

5、备自投动作后，必须将备自投装置复归后才能进入充电，为下一次做准备。

6、#1发电机型号 QFS—60—2 ，视在功率 75000kVA ，容量 60000KW ，电压6300V ，电流6870A ，绝缘等级 F ，励磁电压 223V ，励磁电流 1319A ，冷却方式双水内冷。

7、#1主变型号 SF10-75000/110 ，额定容量 75MVA ，额定（高）电压121±2×2.5%，额定（低）电压 6.3KV ，额定（高）电流 357.9A ，额定（低）电,d11 ，绝缘等级 A ，阻抗电压流 6873.2A ，油面温升 55K ，结线组别 YN10.3% ，冷却方式 ONAN/ONAF。

8、#01备变型号 SZ9-12500/110 ，额定容量 12.5MVA ，额定（高）电压115±8×1.25%，额定（低）电压 6.3KV ，额定（高）电流 62.8A ，额定（低）电流,d11 ，绝缘等级 A ，阻抗电压 10.5% ，1145.5A ，油面温升 55K ，结线组别 YN冷却方式 ONAN 。

9、#1低厂变型号 SGB10-1600/6.3 ，额定容量 1600KVA ，额定（高）电压6.3±2×2.5% ，额定（低）电压 400V ，额定（高）电流 146.6A ，额定（低）电流 2309A ，最高温升 125K ，结线组别 D, yn11 ，绝缘等级 H ，阻抗电压 8.28% ，冷却方式 AN/AF 。

电厂电气运行试题库大全含答案IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（）m，110KV 规定为（）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

电厂运行考试题库及答案一、单选题1. 电厂中常用的燃料有哪些？A. 煤炭B. 天然气C. 核燃料D. 所有选项都是答案：D2. 以下哪项不是电厂运行中的主要设备？A. 锅炉B. 汽轮机C. 发电机D. 风力发电机答案：D3. 电厂运行中，锅炉的主要作用是什么？A. 产生蒸汽B. 转换电能C. 传输能源D. 储存能源答案：A4. 汽轮机的工作原理是什么？A. 利用蒸汽的膨胀力驱动B. 利用电能驱动C. 利用风力驱动D. 利用水力驱动答案：A5. 发电机的工作原理是什么？A. 电磁感应B. 热能转换C. 机械能转换D. 核能转换答案：A二、多选题6. 电厂运行中，哪些因素会影响锅炉的效率？A. 燃料的热值B. 锅炉的负荷C. 环境温度D. 锅炉的维护状况答案：A, B, D7. 电厂运行中，哪些措施可以提高汽轮机的效率？A. 增加蒸汽压力B. 减少蒸汽泄漏C. 定期维护D. 使用更高效的润滑油答案：A, B, C, D8. 电厂运行中，哪些因素会影响发电机的输出？A. 发电机的转速B. 发电机的磁通量C. 发电机的冷却系统D. 发电机的负载答案：A, B, C, D三、判断题9. 电厂运行中，锅炉的负荷越大，其效率就越高。

（对/错）答案：错10. 电厂运行中，汽轮机的蒸汽压力越高，其效率就越高。

（对/错）答案：对四、简答题11. 简述电厂运行中锅炉的工作原理。

答案：锅炉是利用燃料燃烧释放的热能，加热水产生蒸汽。

燃料在锅炉内燃烧，产生高温烟气，这些烟气通过锅炉的换热面传递热量给水，使水加热并最终转化为蒸汽。

蒸汽被用来驱动汽轮机，进而带动发电机产生电能。

12. 描述电厂运行中的安全措施。

答案：电厂运行中的安全措施包括但不限于：确保所有设备符合安全标准，定期进行设备检查和维护；操作人员需接受专业培训，了解操作规程和应急处理方法；设置安全警示标志，确保所有人员了解潜在危险；制定应急预案，以便在发生事故时迅速有效地响应。

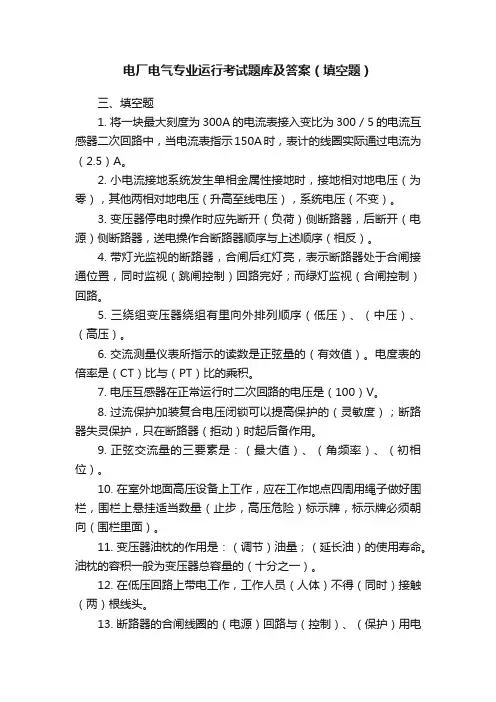

电厂电气专业运行考试题库及答案（填空题）三、填空题1. 将一块最大刻度为300A的电流表接入变比为300／5的电流互感器二次回路中，当电流表指示150A时，表计的线圈实际通过电流为（2.5）A。

2. 小电流接地系统发生单相金属性接地时，接地相对地电压（为零），其他两相对地电压（升高至线电压），系统电压（不变）。

3. 变压器停电时操作时应先断开（负荷）侧断路器，后断开（电源）侧断路器，送电操作合断路器顺序与上述顺序（相反）。

4. 带灯光监视的断路器，合闸后红灯亮，表示断路器处于合闸接通位置，同时监视（跳闸控制）回路完好；而绿灯监视（合闸控制）回路。

5. 三绕组变压器绕组有里向外排列顺序（低压）、（中压）、（高压）。

6. 交流测量仪表所指示的读数是正弦量的（有效值）。

电度表的倍率是（CT）比与（PT）比的乘积。

7. 电压互感器在正常运行时二次回路的电压是（100）V。

8. 过流保护加装复合电压闭锁可以提高保护的（灵敏度）；断路器失灵保护，只在断路器（拒动）时起后备作用。

9. 正弦交流量的三要素是：（最大值）、（角频率）、（初相位）。

10. 在室外地面高压设备上工作，应在工作地点四周用绳子做好围栏，围栏上悬挂适当数量（止步，高压危险）标示牌，标示牌必须朝向（围栏里面）。

11. 变压器油枕的作用是：（调节）油量；（延长油）的使用寿命。

油枕的容积一般为变压器总容量的（十分之一）。

12. 在低压回路上带电工作，工作人员（人体）不得（同时）接触（两）根线头。

13. 断路器的合闸线圈的（电源）回路与（控制）、（保护）用电源回路分开。

14. 在保护盘或控制盘上工作，应将（检修）设备与（运行）设备已明显的（标志）隔开。

15. 电压互感器的二次负荷，包括二次所接的各种（测量仪表）、（继电器）和（信号灯）以及二次回路的线路中的全部损耗。

16. 开关停、送电和并解列的操作前后，必须检查（开关的实际位置）和（表计指示）。

17. 电力系统发生短路时，通常还发生电压（下降）。

发电厂电气部分试卷汇总及答案(全)一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D. 100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关 C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为()使用。

A.防雷接地B.保护接地C.工作接地D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确 C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。

A.跨距 B.长期允许电流 C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。

A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是()A.一般一个电源供电B.应两个独立电源供电，备用电源采用手动切换方式投入 C.应两个独立电源供电，一个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是()℃。

A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的% % % 12．于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用 1 () A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离? () A．平均电压D．最低工作电压14．屋内配电装置和屋外配电装置是按() A．电气设备安装场所的不同区分的C．电气设备型号的不同区分的B．电气设备安装方式的不同区分的B．额定电压C．最高工作电压D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

电厂电气运行试题及答案一、填空题；1、定子线棒层间最高与最低温度间的温差不大于8℃，定子线棒引水管出水温差不大于8℃。

2、测量高压电动机绝缘用2500V的摇表，阻值每kV应不低于1MΩ，吸收比不小于1.3。

3、测量0.4kV及以下电动机定子绝缘用500V的摇表，其阻值不应低于0.5M Ω。

4、我厂每台机组设一组220V直流系统和两组110V直流系统。

5、正常时，蓄电池组采用浮充电运行，即蓄电池组、直流充电装置与母线并列运行；充电装置除供直流负荷外，还供给蓄电池组浮充电电流。

6、启备变与高厂变低压侧只允许进行短时并列切换，禁止长期并列运行。

7、直流系统并列前，必须确认并列的两段母线均无接地信号且电压应相符，否则禁止并列；8、直流电源倒换，应测量极性相同，且电压差不大于2～3V时，可短时进行合环倒换；列运行。

9、UPS装置正常时由交流工作电源经整流器、逆变器向负载供电。

10、电气设备的冷备用状态是指设备完好，开关在断开位置，有关刀闸和接地刀闸断开，开关合闸、操作电源已退出，保护已退出。

11、设备停送电时，操作刀闸前必须检查开关在断开时才能进行。

12、倒母线操作时必须在母联开关合上，且母联开关的操作电源断开的情况下才能进行13、220kV刀闸的电气防误闭锁回路任何人不得擅自停用、拆除或变动。

14、刀闸的操作、动力电源只有在需要进行操作前才投入，在操作完毕后应立即断开。

15、小车开关送电时，检查开关在断开位置，控制方式打至解除位，先合上控制电源，再将小车开关摇至工作位置。

16、电气设备投入前，应将保护及自动装置投入运行，禁止无保护的电气设备投入运行。

17、投入保护装置的顺序为：先投入直流电源，后投入出口压板。

停用保护装置时顺序相反。

18、、运行中的电压互感器二次绕组严禁短路，电流互感器二次绕组严禁开路。

19、、母线充电保护在母线充电时投入，充电正常后退出。

20、主变及高厂变的差动和重瓦斯保护不允许同时退出。

电厂电气专业运行考试题库及答案（选择题）二、选择题1. 汽轮发电机的强行励磁电压与额定励磁电压之比叫强行励磁的倍数，对于汽轮发电机应不小于( B )倍。

A、1.5；B、2；C、2.5；D、3。

2. 发电机如果在运行中功率因数过高(cosφ=1)会使发电机( C )。

A、功角减小；B、动态稳定性降低；C、静态稳定性降低；D、功角增大。

3. 对隐极式汽轮发电机承受不平衡负荷的限制，主要是由转子( A )决定的。

A、发热条件；B、振动条件；C、磁场均匀性；D、电流性。

4. 发电机回路中的电流互感器应采用( A )配置。

A、三相；B、两相；C、单相；D、两相差。

5. 一般设柴油发电机作为全厂失电后的电源系统是( A )。

A、保安系统；B、直流系统；C、交流系统；D、保护系统。

6. 作为发电厂的主变压器的接线组别一般采用( B )。

A、YN，y0；B、YN，dll；C、YN，dl；D、D，d0。

7. 作为发电厂低压厂用变压器的接线组别一般采用( B )。

A、YN，y0；B、Y，yn0；C、 YN，dll；D、D，yn11。

8. 干式变压器绕组温度的温升限值为( A )。

A、100℃；B、90℃；C、80℃；D、60℃。

9. 变压器油枕油位计的+40℃油位线，是表示（ B ）的油位标准位置线。

A、变压器温度在+40℃时；B、环境温度在+40℃时；C、变压器温升至+40℃时；D、变压器温度在+40℃以上时。

10. 现在普遍使用的变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。

A、蓝色；B、黄色；C、白色；D、黑色。

11. 油浸风冷式电力变压器，最高允许温度为（ B ）。

A、80℃；B、95℃；C、100℃；D、85℃。

12. 变压器呼吸器中的硅胶在吸潮后，其颜色应为（ A ）。

A、粉红色；B、橘黄色；C、淡蓝色；D、深红色。

13. 为了保证变压器安全运行，变压器室内必须具备良好的（ B ）。

A、卫生设施；B、通风条件；C、照明条件；D、调温设施。

电厂电气考试题目及答案一、单项选择题（每题2分，共20分）1. 电厂中常用的同步发电机的励磁方式是（）。

A. 直流励磁B. 交流励磁C. 永磁励磁D. 电磁励磁答案：A2. 电气设备绝缘电阻的测量通常使用（）。

A. 万用表B. 绝缘电阻表C. 直流电桥D. 交流电桥答案：B3. 电厂中，变压器的冷却方式主要有（）。

A. 自然风冷B. 油浸式冷却C. 干式冷却D. 油浸式和干式冷却答案：D4. 以下哪种继电器是用于保护发电机的（）。

A. 过电流继电器B. 差动保护继电器C. 速断继电器D. 电压继电器5. 电厂中，高压断路器的主要作用是（）。

A. 隔离电源B. 切断短路电流C. 转换电路D. 以上都是答案：D6. 电厂电气系统中，避雷器的主要作用是（）。

A. 保护设备免受雷击B. 限制电压波动C. 测量电压D. 转换电路答案：A7. 电厂中，电力变压器的额定电压是指（）。

A. 最高工作电压B. 最低工作电压C. 长期运行的最高电压D. 长期运行的最低电压答案：C8. 电厂中，电气设备的接地方式主要有（）。

A. 直接接地B. 间接接地C. 悬浮接地D. 以上都是答案：D9. 电厂中，高压输电线路的导线通常采用（）。

B. 铝线C. 钢芯铝绞线D. 裸导线答案：C10. 电厂中，电气设备的过电压保护通常采用（）。

A. 熔断器B. 避雷器C. 过电压继电器D. 断路器答案：B二、多项选择题（每题3分，共15分）1. 电厂电气设备中，以下哪些属于一次设备（）。

A. 发电机B. 变压器C. 断路器D. 继电保护装置答案：ABC2. 电厂中，以下哪些因素会影响同步发电机的输出电压（）。

A. 励磁电流B. 负载电流C. 转速D. 温度答案：ABCD3. 电厂电气系统中，以下哪些属于二次设备（）。

A. 测量仪表B. 控制装置C. 继电保护装置D. 通信设备答案：ABCD4. 电厂中，以下哪些是电气设备的过热保护措施（）。

电气运行应聘考试试题一、 填空题：(20分)1.我厂发电机型号是WX21Z-073LLT，其定子额定电压为_13.8KV，定子额定电流为6645A，励磁额定电压为233V，励磁额定电流为1408A。

2.线路重合闸装置有单重、三重、综重和停用四种方式。

3.我厂装有差动保护的6KV设备是给水泵、#1公用变、主厂房备用变。

4. 发电机失磁后，转子A、V指示异常、定子电压降低_、定子电流升高并晃动、有功降低并摆动、无功指示负值。

5. 电压互感器的一次绕组是并联接入被测电路，运行中其二次绕组不允许短路。

电流互感器的一次绕组是串联接入被测电路，运行中其二次绕组不允许开路。

二、 选择题：（10分）1. AVR装置可控硅整流调压,改变电压的方法是（A）。

A．控制可控硅的开放角；B.改变电源变压器的变比；C.改变电位器的触点2. 断路器控制回路中，防跳继电器的作用是（B ）。

A． 防止断路器跳跃。

B． 防止断路器跳跃和保护继电保护装置的出口继电器触点。

C． 防止断路器跳闸时间过长。

D． 防止断路器跳跃和防止断路器合闸时间过长。

3.使用金属灭弧栅将电弧分成多个串联的短电弧加速电弧熄灭的方法适用于（B）电器。

A．高压。

B．低压。

C．高压与低压。

D．超高压。

4. 下列关于低压厂用系统相关控制回路正确的描述是；（A，B，D）A 低厂变高压侧开关跳闸联跳低压侧开关；B 所有低厂变高、低压侧开关既能在就地进行操作，又可以进行远方操作；C 低厂变保护动作同时跳开高、低侧开关；D 低压侧开关在回路上设计只有在高压侧开关在合状态时才能合闸；5. 用钳型电流表测量三相平衡负载电流时钳口中放入三相导线，该表的指示值为（C）。

A.零；B.一相电流值；C.三相电流的代数和姓名：___________ 得分：____________三、 简答题：（15分）1.发电机并解列时为什么必须先投上主变中性点接地刀闸？答：1)防止产生操作过电压；2)主变高压侧发生一点接地故障时，主变差动能快速动作切除故障，保护设备减低损坏程度。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

电厂电气班考试题及答案一、单项选择题（每题2分，共20分）1. 电厂电气系统中，以下哪个设备是用于保护发电机免受短路电流损害的？A. 断路器B. 熔断器C. 过载继电器D. 电流互感器答案：A2. 在电厂电气系统中，电压互感器的主要作用是什么？A. 测量电压B. 测量电流C. 保护设备D. 控制设备答案：A3. 以下哪种类型的继电器用于检测和响应电流的增加？A. 时间继电器B. 电压继电器C. 电流继电器D. 功率继电器答案：C4. 电厂电气系统中，同步发电机的励磁系统的主要功能是什么？A. 提供旋转磁场B. 控制发电机转速C. 调节发电机输出电压D. 保护发电机免受过载答案：C5. 在电厂电气系统中，以下哪个设备用于限制短路电流？A. 变压器B. 电容器C. 电抗器D. 电感器答案：C6. 电厂电气系统中，以下哪种设备用于测量三相电路的不平衡负载？A. 电压表B. 电流表C. 功率表D. 功率因数表答案：C7. 电厂电气系统中，以下哪种设备用于减少电压波动？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：C8. 在电厂电气系统中，以下哪种设备用于保护电缆免受过电压损害？A. 避雷器B. 熔断器C. 过载继电器D. 断路器答案：A9. 电厂电气系统中，以下哪种设备用于测量电能消耗？A. 电压表B. 电流表C. 电能表D. 功率表答案：C10. 在电厂电气系统中，以下哪种设备用于控制和保护发电机？A. 断路器B. 熔断器C. 过载继电器D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电厂电气系统中，以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电能表答案：A2. 在电厂电气系统中，以下哪些设备是用于保护发电机的？A. 断路器B. 熔断器C. 过载继电器D. 避雷器答案：A, B, C3. 电厂电气系统中，以下哪些设备是用于控制电流的？A. 变压器B. 电容器C. 电感器D. 断路器答案：B, C, D4. 在电厂电气系统中，以下哪些设备是用于测量电能的？A. 电压表B. 电流表C. 功率表D. 电能表答案：D5. 电厂电气系统中，以下哪些设备是用于减少电压波动的？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：A, C三、判断题（每题1分，共10分）1. 电厂电气系统中，电流互感器用于测量电流。
