1 化工设计程序与内容

引言：化工设计是一项复杂而重要的工程领域，涵盖了许多不同的内容和程序。

在本文中，将详细介绍化工设计的内容和程序，包括其概述、设计流程、主要内容和关键步骤。

通过深入了解化工设计的内容和程序，我们可以更好地理解这一领域并做出高质量的设计决策。

概述：化工设计是通过应用化学、工艺、机械等相关原理和技术，将原始材料转化为有用化学产品的过程。

它涉及到从实验室到工厂的转化，包括原料选择、反应器设计、工艺流程优化以及设备选型等一系列步骤。

化工设计师需要具备广泛的技术知识和实践经验，以确保设计的安全性、可行性和经济性。

设计流程：1. 前期工作：- 定义项目目标和要求；- 完成初步的市场调研和竞争分析；- 收集和评估相关的技术和市场信息。

2. 概念设计：- 制定概念设计方案；- 定义主要的工艺流程和设备需求；- 评估各种技术和经济方案的可行性。

3. 详细设计：- 确定详细的工艺流程和操作条件；- 选择和设计适当的设备和材料；- 进行系统的热力学和动力学分析。

4. 设备制造和安装：- 制造和采购所需的设备和材料；- 安装和测试设备；- 确保系统的可操作性和安全性。

5. 运行和维护：- 开展系统的预投产和生产，进行各种测试和调试； - 制定系统的操作和维护计划；- 定期检查和维护设备，确保其正常运行。

主要内容：1. 原料选择：- 评估可用原料的物性和化学性质；- 选择适当的原料以满足产品质量和效率要求；- 考虑原料的可获得性和成本。

2. 反应器设计：- 确定合适的反应器类型和尺寸；- 考虑反应器的热力学和动力学特性；- 优化反应器的操作条件和反应控制策略。

3. 工艺流程优化：- 确定最佳的工艺流程和操作条件；- 优化能源消耗和废物排放；- 提高生产效率和产品质量。

4. 设备选型：- 选择适当的设备和仪器；- 考虑设备的可靠性、安全性和效率；- 确保设备符合工艺要求和质量标准。

5. 安全和环保考虑：- 评估和减少潜在的危险和风险；- 遵守政府和环保机构的法规和标准；- 设计和实施安全管理和紧急救援计划。

化工设计教案(全面)第一章：化工设计概述1.1 教学目标让学生了解化工设计的定义和目的让学生了解化工设计的基本流程和步骤让学生了解化工设计的主要内容和注意事项1.2 教学内容化工设计的定义和目的化工设计的基本流程和步骤化工设计的主要内容和注意事项1.3 教学方法讲解法：讲解化工设计的定义、目的、流程、步骤、内容和注意事项案例分析法：分析典型的化工设计案例，让学生更好地理解和掌握化工设计的方法和技巧1.4 教学评估课堂问答：提问学生关于化工设计的基本概念和知识点案例分析：让学生分组讨论和分析典型的化工设计案例，提出设计方案和注意事项第二章：化工原料的选择2.1 教学目标让学生了解化工原料的选择标准和依据让学生了解不同化工原料的性质和特点让学生能够根据具体需求选择合适的化工原料2.2 教学内容化工原料的选择标准和依据不同化工原料的性质和特点选择合适的化工原料的方法和技巧2.3 教学方法讲解法：讲解化工原料的选择标准、依据以及不同化工原料的性质和特点案例分析法：分析具体的化工原料选择案例，让学生学会如何选择合适的化工原料2.4 教学评估课堂问答：提问学生关于化工原料选择标准和依据的知识点案例分析：让学生分组讨论和分析具体的化工原料选择案例，提出合适的选择方案第三章：化工工艺流程设计3.1 教学目标让学生了解化工工艺流程设计的基本原则和方法让学生了解不同化工单元操作的特点和应用让学生能够设计简单的化工工艺流程3.2 教学内容化工工艺流程设计的基本原则和方法不同化工单元操作的特点和应用设计简单化工工艺流程的方法和技巧3.3 教学方法讲解法：讲解化工工艺流程设计的基本原则、方法和不同化工单元操作的特点和应用案例分析法：分析具体的化工工艺流程设计案例，让学生学会如何设计简单的化工工艺流程3.4 教学评估课堂问答：提问学生关于化工工艺流程设计的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的化工工艺流程设计案例，提出设计方案第四章：设备选型与布局4.1 教学目标让学生了解化工设备选型的依据和标准让学生了解不同类型化工设备的性能和应用让学生能够进行基本的化工设备选型和布局设计4.2 教学内容化工设备选型的依据和标准不同类型化工设备的性能和应用化工设备布局设计的原则和方法4.3 教学方法讲解法：讲解化工设备选型的依据、标准和不同类型设备的性能和应用案例分析法：分析具体的设备选型和布局设计案例，让学生学会如何进行设备选型和布局设计4.4 教学评估课堂问答：提问学生关于化工设备选型和布局设计的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的设备选型和布局设计案例，提出设计方案第五章：管道与阀门设计5.1 教学目标让学生了解管道设计的基本原则和方法让学生了解阀门的选择标准和应用场合让学生能够进行基本的管道和阀门设计5.2 教学内容管道设计的基本原则和方法阀门的选择标准和应用场合管道和阀门设计中的注意事项5.3 教学方法讲解法：讲解管道设计的基本原则、方法和阀门的选择标准及应用场合案例分析法：分析具体的管道和阀门设计案例，让学生学会如何进行管道和阀门设计5.4 教学评估课堂问答：提问学生关于管道设计和阀门选择的基本原则和方法的知识点案例分析：让学生分组讨论和分析具体的管道和阀门设计案例，提出设计方案第六章：控制系统设计6.1 教学目标让学生了解化工过程控制的基本原理和方法让学生了解常用控制仪表的性能和应用让学生能够进行基本的化工过程控制系统设计6.2 教学内容化工过程控制的基本原理和方法常用控制仪表的性能和应用化工过程控制系统设计的方法和技巧6.3 教学方法讲解法：讲解化工过程控制的基本原理、方法和常用控制仪表的性能及应用案例分析法：分析具体的控制系统设计案例，让学生学会如何进行化工过程控制系统设计6.4 教学评估课堂问答：提问学生关于化工过程控制和控制仪表的基本原理和方法的知识点案例分析：让学生分组讨论和分析具体的控制系统设计案例，提出设计方案第七章：安全设计与环境保护7.1 教学目标让学生了解化工过程中的安全问题和处理方法让学生了解化工过程对环境的影响和防治措施让学生能够进行化工过程的安全设计和环境保护7.2 教学内容化工过程中的安全问题及其处理方法化工过程对环境的影响及其防治措施安全设计和环境保护的方法和技巧讲解法：讲解化工过程中的安全问题、处理方法以及化工过程对环境的影响和防治措施案例分析法：分析具体的安全设计和环境保护案例，让学生学会如何进行化工过程的安全设计和环境保护7.4 教学评估课堂问答：提问学生关于化工过程安全设计和环境保护的知识点案例分析：让学生分组讨论和分析具体的安全设计和环境保护案例，提出设计方案第八章：经济效益分析8.1 教学目标让学生了解化工项目经济效益分析的基本概念和方法让学生能够进行化工项目的投资估算和成本分析让学生掌握化工项目经济盈利性评价指标和风险评估8.2 教学内容化工项目经济效益分析的基本概念和方法化工项目的投资估算和成本分析化工项目经济盈利性评价指标和风险评估8.3 教学方法讲解法：讲解化工项目经济效益分析的基本概念、方法和评价指标案例分析法：分析具体的化工项目经济效益分析案例，让学生学会如何进行投资估算、成本分析和风险评估课堂问答：提问学生关于化工项目经济效益分析的基本概念和方法的知识点案例分析：让学生分组讨论和分析具体的化工项目经济效益分析案例，提出分析报告第九章：HSE管理9.1 教学目标让学生了解HSE管理的概念和内容让学生了解HSE管理体系的建立和运行让学生能够进行HSE风险评估和事故预防9.2 教学内容HSE管理的概念和内容HSE管理体系的建立和运行HSE风险评估和事故预防的方法和技巧9.3 教学方法讲解法：讲解HSE管理的概念、内容以及管理体系的建立和运行案例分析法：分析具体的HSE管理案例，让学生学会如何进行HSE风险评估和事故预防9.4 教学评估课堂问答：提问学生关于HSE管理的基本概念和方法的知识点案例分析：让学生分组讨论和分析具体的HSE管理案例，提出改进措施第十章：化工项目实施与验收10.1 教学目标让学生了解化工项目实施的基本程序和步骤让学生了解化工项目验收的标准和方法让学生能够进行化工项目的实施和验收10.2 教学内容化工项目实施的基本程序和步骤化工项目验收的标准和方法化工项目实施与验收的注意事项10.3 教学方法讲解法：讲解化工项目实施的基本程序、步骤和验收的标准及方法案例分析法：分析具体的化工项目实施和验收案例，让学生学会如何进行化工项目的实施和验收10.4 教学评估课堂问答：提问学生关于化工项目实施和验收的基本程序和方法的知识点案例分析：让学生分组讨论和分析具体的化工项目实施和验收案例，提出实施和验收方案第十一章：化工设计的创新与改进11.1 教学目标让学生了解化工设计中创新与改进的重要性让学生了解化工设计创新与改进的方法和途径让学生能够进行化工设计的创新与改进11.2 教学内容化工设计中创新与改进的重要性化工设计创新与改进的方法和途径化工设计创新与改进的实践案例11.3 教学方法讲解法：讲解化工设计中创新与改进的重要性、方法和途径案例分析法：分析具体的化工设计创新与改进案例，让学生学会如何进行化工设计的创新与改进11.4 教学评估课堂问答：提问学生关于化工设计创新与改进的重要性、方法和途径的知识点案例分析：让学生分组讨论和分析具体的化工设计创新与改进案例，提出改进方案第十二章：化工设计的未来发展12.1 教学目标让学生了解化工设计的发展趋势和挑战让学生了解新兴技术在化工设计中的应用让学生能够展望化工设计的未来发展12.2 教学内容化工设计的发展趋势和挑战新兴技术在化工设计中的应用化工设计未来发展的展望12.3 教学方法讲解法：讲解化工设计的发展趋势、挑战和新兴技术的应用案例分析法：分析具体的化工设计未来发展的案例，让学生学会如何展望化工设计的未来发展12.4 教学评估课堂问答：提问学生关于化工设计发展趋势、挑战和新兴技术应用的知识点案例分析：让学生分组讨论和分析具体的化工设计未来发展的案例，提出未来发展展望第十三章：化工设计软件与应用13.1 教学目标让学生了解化工设计软件的种类和功能让学生掌握常见化工设计软件的操作方法和技巧让学生能够运用化工设计软件进行实际设计工作13.2 教学内容化工设计软件重点和难点解析重点：1. 化工设计的定义、目的、流程、步骤、内容和注意事项。

化工设计概论绪论化工是化学工艺、化学工业、化学工程等的简称。

凡运用化学方法改变物质组成、结构或和成新物质的，都属于化工生产技术，也称化学工艺。

化工设计是把一项化工工程从设想变成现实的一个建设环节，化工设计的核心是化工工艺设计。

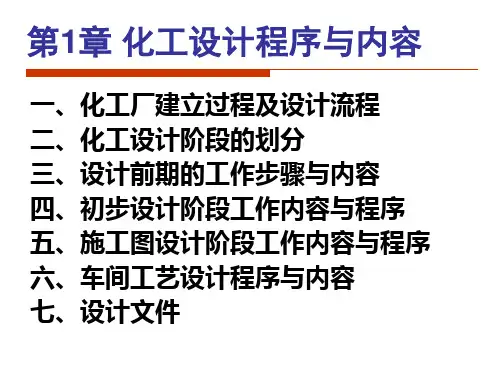

第1章化工设计程序和内容全部设计过程划分为两大设计阶段：基础设计、工程设计。

工程设计分为三个阶段：工艺设计、基础工程设计、详细工程设计。

第2章工艺流程设计化工工艺流程原料原料贮存、原料预处理、反应、产品分离、产品精制、包装和运输产品工艺路线流程化一般工作方法：主反应过程、原料准备过程和投料方式流程、产物净化分离过程、产品计量包装或后处理工艺过程、副产物处理的工艺过程、“三废”排出物的综合治理流程、确定动力使用和公用工程的配套。

2.3 工艺流程图的绘制2.3.1 方框流程图和工艺流程简图（block flowsheet、simiplified flowsheet） 2.3.2 工艺物料流程图（process flowsheet diagram）2.3.3 管道及仪表流程图（piping and instrument diagram）设备分类代号、物料代号、管道材质代号、隔热及隔声代号、测量参数代号、仪表功能代号、管道工程压力等级代号。

常用管道图示符号、测量点图形符号、仪表安装位置图形符号。

管道标注内容包括四部分：管道号、管径、管道等级、隔热或隔声管道号包括：物料代号、主项代号、管道分段顺序号。

管道等级号包括：管道工程压力等级代号、顺序号、管道材质代号。

泵的流量控制方案：（1）出口节流控制；（2）旁路控制。

换热器的温度控制方案：（1）调节换热介质的流量；（2）调节换热面积（适用于蒸汽冷凝换热器）；（3）旁路调节。

第3章物料衡算和能量衡算3.1 物料衡算在化工过程中，物料平衡是指在单位时间你进入系统（体系）的全部物料质量必定等于离开该系统（体系）的全部物料质量再加上损失掉的与积累起来的物料质量。

化工设计的内容和程序1. 简介化工设计是指在化工项目中进行设计、优化和改进的过程。

它涵盖了各种化工工程的要求，包括生产工艺、设备选择、物料平衡、能量平衡、工艺流程和系统设计等。

2. 化工设计的内容化工设计的内容非常广泛，包括但不限于以下几个方面：2.1 生产工艺设计生产工艺设计是化工设计中最重要的一部分。

它涵盖了从原料到最终产品的整个流程，包括反应器选择、反应条件确定、化学反应平衡计算、生产步骤优化等。

2.2 设备选择与设计设备选择与设计是化工设计的另一个重要方面。

它涉及到根据工艺流程要求选择合适的设备，并进行具体的设计和布置。

例如，化工反应器的选择、换热设备的设计与选择、分离设备的选择等。

2.3 物料平衡与能量平衡物料平衡与能量平衡是化工设计的基础。

物料平衡是指在化工过程中物质的输入与输出之间的平衡关系，能量平衡是指化工过程中能量的输入与输出之间的平衡关系。

通过物料平衡和能量平衡的计算，可以确定化工过程的输入和输出、热效益等。

2.4 工艺流程与系统设计工艺流程与系统设计是化工设计中的另一个重要方面。

它涉及到整个化工过程的布局与设计，包括不同设备之间的流程连接、管道设计、仪表设计等。

3. 化工设计的程序化工设计的程序一般包括以下几个步骤：3.1 数据收集与分析在进行化工设计之前，首先需要收集相关的数据，并进行详细的分析。

包括原料性质、工艺要求、市场需求等。

3.2 设计方案选择与优化在收集和分析数据之后，根据要求和条件选择合适的设计方案，并进行优化。

优化的目标通常是提高生产效率、降低成本等。

3.3 设备选型与设计在确定设计方案之后，需要进行设备的选型和设计。

根据工艺要求，选择合适的设备，并进行具体的设计和布置。

3.4 物料平衡与能量平衡计算根据设备设计和工艺要求，进行物料平衡和能量平衡的计算。

通过平衡计算，确定化工过程的输入和输出，以及热效益等。

3.5 工艺流程与系统设计根据设备设计和平衡计算结果，进行工艺流程和系统的设计。

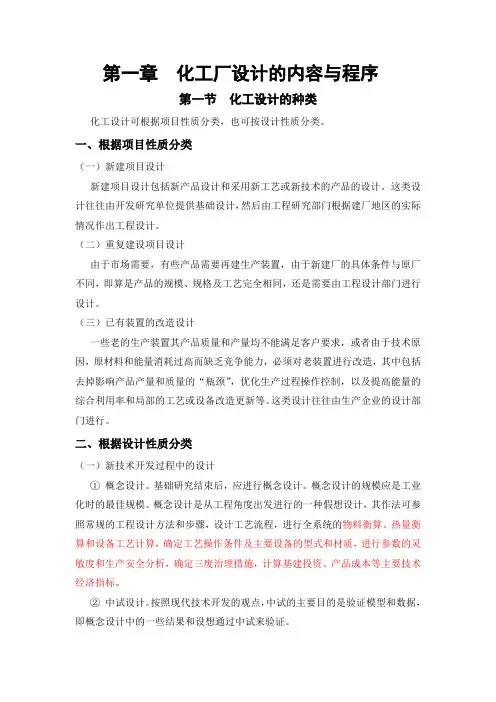

第一章化工厂设计的内容与程序第一节化工设计的种类化工设计可根据项目性质分类，也可按设计性质分类。

一、根据项目性质分类（一）新建项目设计新建项目设计包括新产品设计和采用新工艺或新技术的产品的设计。

这类设计往往由开发研究单位提供基础设计，然后由工程研究部门根据建厂地区的实际情况作出工程设计。

（二）重复建设项目设计由于市场需要，有些产品需要再建生产装置，由于新建厂的具体条件与原厂不同，即算是产品的规模、规格及工艺完全相同，还是需要由工程设计部门进行设计。

（三）已有装置的改造设计一些老的生产装置其产品质量和产量均不能满足客户要求，或者由于技术原因，原材料和能量消耗过高而缺乏竞争能力，必须对老装置进行改造，其中包括去掉影响产品产量和质量的“瓶颈”，优化生产过程操作控制，以及提高能量的综合利用率和局部的工艺或设备改造更新等。

这类设计往往由生产企业的设计部门进行。

二、根据设计性质分类（一）新技术开发过程中的设计①概念设计。

基础研究结束后，应进行概念设计。

概念设计的规模应是工业化时的最佳规模。

概念设计是从工程角度出发进行的一种假想设计，其作法可参照常规的工程设计方法和步骤，设计工艺流程，进行全系统的物料衡算、热量衡算和设备工艺计算，确定工艺操作条件及主要设备的型式和材质，进行参数的灵敏度和生产安全分析，确定三废治理措施，计算基建投资、产品成本等主要技术经济指标。

②中试设计。

按照现代技术开发的观点，中试的主要目的是验证模型和数据，即概念设计中的一些结果和设想通过中试来验证。

③基础设计。

基础设计是新技术开发的最终成果，它是工程设计的依据。

基础设计有些类似于我国的技术设计，但又有很大的差别。

与技术设计不同的是基础设计除了一般的工艺条件外，还包括了大量的化学工程方面的数据，特别是反应工程方面的数据，以及利用这些数据进行设计计算的结果。

（二）工程设计根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，工程设计可分为三段设计、两段设计和一段设计。

第二章化工设计的程序与内容Chart2 The process and content of chemicalengineering design2.1化工设计的种类2.2化工设计的工作程序2.3化工设计的内容2.4国家和行业的基本设计政策和规范 2.5设计文件的编制善」化工茯计电&裸件［唆2.1化工设计的种类分类依据:项目性质、设计性质一、根据项目性质分类1.新建项目设计1新工艺或新技术设计2.重复建设项目设计3・已有装置改造二根据设计性质分类新技术开发过程中的设计分为两类工程设计1.新技术开发过程的设计新技术开发过程的设计包括:概念设计.中试设计和基础设计。

设计单位:研究单位的工程开发部门.或委托设计单位.或与设计单位合作进行。

⑴概念设计概念设计一应用研究进行到_定阶段，从工程角度，参曜常规工嚴计方法和步骤，按未来工业生产装置规模进行的一种假想设计。

过程研究概念设计内容□根据基础研究提供的概念和数据,确定工^流程;□对全系统进行物料衡算，热量衡算和设备工艺计算,确定工艺操作条件、主要设备型式和材质；□确定三废治理措施；□计算基建投资.产品成本等主要技术经济指标。

(2)中试装置设计中试装置的主要任勢：□验证基础研究中得到的规律和概念设计中的一些结果和设想；□考察从小试到中试的放大效应；□研究一些由于各种因素没有条件在实验室进行的课题；□逬行新设备.新材料.新仪器.新控制方案的试验。

中试装置设计要求：在设计流程■规模和设备结构型式不一定与工业装置完全相同，但必须在实本质上反映工业装置的特性和规律,为基础设计提供基础数据。

＞基础设计是新技术开发的最终研究成果＜是工程设计的依据。

＞基础设计包括建设生产装置的一切技术要点。

□设计基础:依据.技术来源.生产规模.原材料规格等;□工艺流程:生产工艺.主要特点.反应原理及工艺参数等;□物料流程图和物流表:主成物料衡算；□带控制点的管道流程图； □设备名称表和设备规格说明书; □对工程设计提出要求； □设备布置建议图;化工说计电&裸件鱷 M 内容 (3)基础设计----------------- ＞基础设计一般在研究内容全部完成，并通过鉴定后进行。

化工设计的内容与程序化工设计是指根据化学、物理、化工原理及实验结果，利用软件或手工进行计算、优化、模拟等方法，设计化工流程、设备、控制系统等的过程。

本文将以某化工制药厂为例，介绍一个化工设计的内容和程序。

化工设计的内容包括化工流程设计、设备设计、控制系统设计等方面。

在初步设计阶段，化工工程师需根据产品的要求、投资预算和现有设备情况等综合考虑，确定化工流程的基本方案。

首先，需要进行原料的筛选和配比，以保证产品质量和产量的要求。

其次，需要确定反应类型和反应条件，包括温度、压力、反应时间等。

然后，通过计算和模拟，确定各单元操作的设计参数，如反应器的体积、换热器的传热面积等。

最后，根据流程图，进行设备的布置，确定管道的尺寸和线路的走向。

在设计过程中，化工工程师还需要考虑安全性、环保和能耗等方面的因素，以实现技术经济指标的最佳化。

化工设计的程序通常包括以下几个步骤：前期准备、数据收集和分析、方案设计和优化、设备选择和设计、自动化控制系统设计等。

在前期准备阶段，化工工程师需要了解产品的相关要求和现有工艺流程，收集原料和产品的性质数据，获取设备和仪表的技术规格和参数。

此外，还需确定投资预算和工期计划等。

数据收集和分析阶段是化工设计的基础。

通过实验和文献调研，获得原料和产品的物性数据、反应机理及动力学参数等。

同时，还需收集和分析现有设备和工艺的工作情况和改进方向，为方案设计提供依据。

方案设计和优化阶段是化工设计的重要环节。

化工工程师使用化工计算软件，进行物料平衡、能量平衡、反应动力学模拟等计算和优化。

通过试运行和模拟实验，确定化工流程的合理方案，并进行经济评价和风险分析。

设备选择和设计阶段是根据方案设计结果，选择适宜的设备，并进行详细参数的设计。

根据反应器类型和体积计算反应器的尺寸和材质，选用适当的换热器、储罐、分离器、泵和阀门等。

此外，还需设计管道布局和输送系统，进行安装和施工过程中的技术交底。

自动化控制系统设计是化工设计的重要组成部分。
