等截面悬链线圬工拱桥课程设计实例

成都理工大学毕业设计等截面悬链线混凝土空腹式箱形拱桥拱圈设计作者姓名：专业名称：道路桥梁指导老师：讲师摘要拱桥在我国拥有悠久的历史，外形美观，构造简单，特别是圬工拱桥，技术容易被掌握，有利用广泛采用。

本桥是单跨的，净跨径为75m等截面悬链线无铰拱拱桥。

采用空腹式拱上结构，在主拱上侧布置立柱，拱圈为箱形截面。

通过对次等截面悬链线混凝土空腹式箱形拱桥的设计，基本掌握了拱桥中主拱圈截面几何要素的计算、拱轴系数的确定、主拱圈正截面的强度验算、主拱圈稳定性验算以及荷载计算等。

本设计主要是对桥的主拱进行设计和计算。

根据一些外界因素，先拟定正桥的跨径和矢高、确定拱轴系数、计算出弹性中心以及弹性系数、验算恒载和活载对拱顶、1/4截面和拱脚产生的内力，再计算温度和混凝土收缩产生的内力、然后对主拱圈的强度和稳定性进行验算以及拱脚截面直接抗剪验算。

关键词：拱桥等截面悬链线主拱AbstractArch bridge has beautiful appearance and simple structure with a long history in China. Especially the masonry arch bridge, its technology is easy to master and can be used widely.The bridge is a single-span, net span 75m constant section catenary fixed end arch bridge. It used hollow type on the arch structure, decorate the main upper arch with the pillar, arch ring of box section. Through the design of the catenary inferior section concrete hollow type of box arch bridge, we basically have grasped the calculation of the main arch ring cross section’s geometric elements, the determination of coefficient of arch axis, the intension calculation of the main arch ring cross section, the main arch stability as well as the load calculation, etc.This design mainly aims to the main arch of the bridge design and calculation. According to some external factors, first protocol the span and the height of the main bridge, confirm the arch axis coefficient, figure out the elastic center and the elastic coefficient, check out the internal force of the dead load and live load’s vault , and the internal force of the one fourth section and the arch springing, then calculate the internal force of the temperature and concrete shrinkage, last, check the strength and the stability of the main arch ring and shear calculate the arch foot section.Key words: arch bridge, constant section,catenary,the main arch目录摘要 (I)Abstract (II)目录 (III)前言............................................................ - 1 -1 设计资料..................................................... -2 -2 拱圈几何力学性质............................................. - 2 -3 确定拱轴系数................................................. - 5 -4 不计弹性压缩的拱自重水平推力H'............................. - 8 -g5 弹性中心位置、弹性压缩系数和拱自重弹性压缩水平推力........... - 8 -6 自重效应..................................................... - 8 -7 公路-Ⅰ级汽车荷载效应........................................ - 9 -8 《规范》第5.1.4条第1款拱的强度验算用的人群荷载............ - 14 -9 温度作用和混凝土收缩作用效应................................ - 15 -10 《规范》第5.1.4条第2款拱的整体“强度—稳定”验算用的荷载. - 17 -11 拱脚截面直接抗剪强度验算用的荷载效应....................... - 18 -12 拱圈作用效应标准值汇总..................................... - 20 -13 拱圈截面强度的验算......................................... - 21 -14 拱圈整体“强度—稳定”验算................................. - 29 -15 拱脚截面直接抗剪验算....................................... - 31 - 总结........................................................... - 33 - 致谢........................................................... - 34 - 参考文献....................................................... - 35 - 附录........................................................... - 36 -前言拱桥历史悠久，跨越能力大，耐久性好，能充分做到就地取材，降低造价等，由于拱桥具有多方面的优点，所以本人选择拱桥设计来丰富对拱桥方面的知识以及计算方法等，这正是设计选题的主要动机。

黑龙江东方学院建筑工程学部课程设计等截面悬链线圬工拱桥专业：道路与桥梁课程：《桥梁工程》学号：044175104学生姓名：指导教师：余诗泉教授完成期限：2007-6-25——2007-7-02等截面悬链线圬工拱桥计算一． 设计资料（一） 设计标准1．设计荷载公路二级，人群荷载3kN/㎡。

2．跨径及桥宽净跨径l 0=40m ，净失高m f 8= ,净失跨比5100=l f 。

桥面净宽为净7+2×（0.25+0.75m 人行道），m B 9= 。

（二） 材料及其数据1.拱上建筑拱顶填料厚度，m h d 5.0=，包括桥面系的计算厚度为0.736m ，平均重力密度31/20m kN ＝γ。

拱上护拱为浆砌片石，重力密度32/23m kN =γ。

腹孔结构材料重力密度33/24m kN =γ。

主拱拱腔填料为砂、砾石夹石灰炉渣黄土，包括两侧侧墙的平均重力密度4γ=kN/3m 2.主拱圈M10砂浆砌MU40块石，重力密度33/24m kN =γ。

轴心抗压强度设计值cd f =2323/1012.42.1/1044.3m kN m kN ⨯=⨯⨯。

抗剪强度设计值MPa f vd 073.0=。

弹性模量MPa E m 073.0=。

拱圈设计温差为C 15± 3.桥墩地基土为中等密实的软石夹沙、碎石，其容许承载力[0σ]=500kN/㎡。

基础与地基间的滑动摩擦系数取5.0=μ。

(三)设计依据1.交通部部标准《公路桥涵设计通用规范》，（JTG D60-2004）2004年。

简称《桥规1》；2.交通部部标准《公路圬工桥涵设计规范》（JTG D61-2005）2005年，人民交通出版社，《简称桥规2》；3.交通部部标准《公路桥涵地基与基础设计规范》，人民交通出版社，简称《桥规3》；4.《公路设计手册-拱桥》上下册，人民交通出版社，1978。

简称《拱桥》。

二、主拱圈计算（一）确定拱轴系数拱轴系数m 值的确定，一般采用“五点重合法”，先假定一个m 值，定出拱轴线，拟定上部结构各种几何尺寸，计算出半拱恒载对拱桥截面形心的弯矩j M ∑和自拱顶至4l 跨的恒载对4l跨截面形心的弯矩4l M ∑。

目录一、课程设计任务书 (2)二、设计说明书1、主要尺寸的拟定 (4)2、拱轴系数m的确定 (5)3、计算跨径和计算矢高 (5)4、主拱圈拱轴线、拱背和拱腹坐标 (5)5、各部分结构重力及其拱脚和拱跨1/4处的距离 (7)6、拱轴系数m值验算 (14)7、结构重力内力 (15)课程设计任务书一、设计题目等截面悬链线空腹式无铰拱（石拱桥）设计二、设计资料1.设计荷载：汽车-20；挂车-100；人群荷载3.5KN/m2;⒉桥面净宽：净—9＋(2×0.25+2×0.75 ) m；⒊标准跨径：40m；⒋净跨径：40m；⒌净矢高：8m；⒍拱顶填土平均厚度（包括路面）为0.7m；⒎人行道及栏杆等折算厚度为0.06m；⒏拱圈材料容重γ1=24KN/m3；⒐拱上建筑材料容重γ2=22KN/m3；⒑人行道及栏杆的材料容重γ3=23KN/m3；⒒路面及填料的平均容重γ4=18KN/m3；⒓侧墙顶宽度取C=0.8m；13.最高月平均温度为30℃，最低月平均温度为0℃，主拱圈合拢温度为15℃；14.采用拱架施工；15.拱圈材料的弹性模量E=7200Mpa。

三、设计内容1.拟定主拱圈的主要尺寸；2.假定拱轴系数m，确定计算跨径和计算矢高；3.计算主拱圈拱轴线、拱背和拱腹坐标；4.计算各部分结构重力及其拱脚和拱跨1/4处的距离；5.验算假定的拱轴系数m，如果符合，进行下一步；如果不符合，须重新假定m值，由第二步开始再次进行计算；6.结构重力内力计算；7.活载内力计算。

四、参考资料1.《桥涵设计》（材料）；2.《公路桥涵设计手册》拱桥分册；3.相关图纸。

五、注意事项1.计算书要求用钢笔或圆珠笔书写；2. 计算过程所用参考图，用铅笔手工绘制或CAD绘制；3. 用CAD完成部分用A4纸打印；4. 资料和图纸装订成册上交，要求设计封面、目录。

设计说明书一、主要尺寸的拟定（一）主拱圈尺寸的拟定 1.主拱圈厚度10(20)0.016 1.2(4020) 1.152d m k L =+=⨯+= m 取d=116cm式中：d ——拱圈厚度（m ）；L o ——拱桥净跨径（m ）；m 1——系数，一般取0.016-0.02，本设计取0.016； k ——荷载系数，按规范规定选取1.22.主拱圈宽度（即桥面宽度）92 1.011.0B =+⨯=m（二）拱上建筑主要尺寸的拟定 ⒈小拱净跨径由于腹拱跨径不宜大于主拱圈的18—115，所以 0018l l '=—0115l = 5.0 — 2.67， （因为考虑每边各个腹拱的长度不宜大于全桥净跨径的 1/4=40/4=10m ，所以综合考虑取0 2.7l m '=。

目录一、设计资料 (3)1.1 主要技术指标 (3)1.1.1 设计荷载 (3)1.1.2 跨径及桥宽 (3)1.2 材料及其数据 (3)1.2.1 拱上建筑 (3)1.2.2 主拱圈 (4)1.2.3 桥墩 (4)1.2.4 桥台 (4)1.2.5 基础 (4)1.3 设计说明 (4)1.4 设计依据及参考书 (5)二、主拱圈计算 (6)2.1确定拱轴系数 (6)2.1.1拟定上部结构尺寸 (6)2.1.2恒载计算 (10)2.1.3验算拱轴系数 (14)2.2拱圈弹性中心及弹性压缩系数 (14)2.2.1弹性中心 (14)2.2.2弹性压缩系数 (14)2.3主拱圈截面内力计算 (16)2.3.1横载内力计算 (16)2.3.2活载内力计算 (16)2.3.3温度内力计算 (24)2.4正截面受剪强度验算 (25)2.4.1内力计算 (25)2.4.2拱圈作用效应标准值汇总 (27)2.4.3拱圈截面强度验算 (29)2.5拱圈整体“强度——稳定性”验算 (32)2.6拱脚截面直接抗剪验算 (33)2.7主拱圈裸拱强度和稳定性验算 (35)等截面悬链线板拱桥设计一、设计资料本课程设计中，桥梁上部结构为三跨30m的混凝土预制块等截面悬链线板拱，下部结构为重力式墩和U型桥台，均置于非岩石上。

1.1 主要技术指标1.1.1 设计荷载汽车荷载：公路—II级；人群荷载：3.0kN/ m2；栏杆单侧纵向集度：5.0kN/m。

1.1.2 跨径及桥宽净跨径l0=30m，净矢高f0=5m，净矢跨比f0/l0=1/6；桥面净宽为净7+2×0.75m，主拱圈全宽B0=8.5m。

(此处word与ppt题目数据不一样PPT主拱圈7.6m，桥面宽度7+2*1m，全宽9.5m)1.2 材料及其数据1.2.1 拱上建筑拱顶填料与桥面总厚度h d=50cm，其中桥面为泥结碎石，沿横桥向等厚，为15cm，γ=21kN/ m3；拱顶填料γ=20kN/ m3。

等截面悬链线圬工拱桥设计摘要本桥是双跨，净跨径60m的等截面悬链线无铰拱拱桥。

按照设计资料的各种数据采用空腹式拱上结构，在主拱上两侧布置3孔净跨径为3.6m的腹拱。

各孔矢跨比基本一致，拱圈采用板拱截面，拱座采用两铰拱形式，拱上建筑为空腹式，下部结构为重力式桥墩和U形桥台,均置于非岩石土上。

通过对此悬链线板形拱桥的设计，我对桥梁营运阶段的设计有了总体的了解，掌握了拱桥中主拱圈截面几何要素的计算、拱轴系数的确定、主拱圈正截的强度验算、主拱圈稳定性验算、裸拱圈强度和稳定性验算以及荷载计算等。

本设计主要对该桥的主拱进行设计。

先根据地质条件对正桥的跨径和矢高进行拟订，计算主拱圈的弹性中心和弹性系数，验算恒载和活载对拱顶、1/4截面和桥墩产生的内力，重点考虑了用“假载法”计入“五点”存在的偏离的影响拱，再计算温度和混凝土收缩产生的内力。

然后对主拱圈的强度和稳定性进行验算。

最后进行桥墩和桥台的尺寸拟定，及其荷载计算，强度计算和稳定性验算。

【关键词】拱桥等截面悬链线无铰拱拱轴系数腹拱AbstractIt is，two-span ,a uniform cross section catenary fixed arch bridge。

It is 60m of clear span。

According to the different kinds of design data adopt open spandrel upper structure，both sides disposaled three hole clear span diameter for 3.6m on the abdomen of main arch upper.The same to each hole ratio of rise to span substantial，arch ring adopt U rib multichamber case compound section，and skewback adopt double-hinged arch form，arch upper construction be blank abdominal type. Through designing the medium of withal catenary box ribbed arch bridge，I had a population known with bridge transport operation phasic designed，knowing clearly arch bridge suffer main arch circle section geometric element' figure , arch axis modular ascertain, main arch circle abscissus intensity proven, main arch circle stability proven, nakedness arch ring intensity and stability proven grade up.These design mostly designed the main arch. Priority on the basis of elastic center and coefficient of elasticity，proven dead load and alive load gemel arch apex, skew back 1/4 section and bridge pier bring internal force，emphases take with "dummy propeller boss farad" number "cinephile" available off normal impact arch，recalculation temperature and concrete shrinkage procreative internal force into consideration forth from nature condition alignment pontine bay and bilge proceed drawn out，count main arch circle.Second, I proven the main arch circle 's intensity and stability proceed. At last, the count of dimension, load, strength, stability for bridge pier and abutment.【Keyword】arch bridge uniform cross section catenary fixed arch arch axis coefficient abdomen arch1 绪论拱桥外形美观，且其形状反应出桥的受力状况。

等悬链线拱桥课程设计一、课程目标知识目标：1. 让学生掌握悬链线的基本概念和性质，理解等悬链线拱桥的数学模型；2. 学会运用相关公式计算等悬链线拱桥的主要参数，如拱高、跨度和矢距等；3. 掌握等悬链线拱桥在工程实践中的应用，了解其结构特点和优缺点。

技能目标：1. 培养学生运用数学知识解决实际问题的能力，学会运用悬链线拱桥的相关公式进行计算和分析；2. 提高学生空间想象能力和逻辑思维能力，通过等悬链线拱桥的案例分析，培养学生的创新意识。

情感态度价值观目标：1. 培养学生对桥梁工程和数学建模的兴趣，激发学生探索科学奥秘的热情；2. 增强学生的团队合作意识，让学生在合作交流中学会尊重他人，提高沟通能力；3. 引导学生关注我国桥梁建设事业的发展，培养学生的民族自豪感和使命感。

课程性质分析：本课程为数学与工程相结合的综合性课程，旨在让学生在实际问题中运用数学知识，提高学生的实践能力和创新意识。

学生特点分析：学生处于高年级阶段，已具备一定的数学基础和空间想象能力，对工程实践有较高的兴趣，但可能缺乏将数学知识应用于实际问题的经验。

教学要求：1. 注重理论与实践相结合，让学生在实际操作中掌握等悬链线拱桥的相关知识；2. 采用案例教学法，引导学生运用所学知识解决实际问题；3. 注重培养学生的团队合作意识和沟通能力，提高学生的综合素质。

二、教学内容1. 悬链线的基本概念与性质- 悬链线的定义及其几何特征- 悬链线方程的推导- 悬链线拱桥的数学模型2. 等悬链线拱桥的参数计算- 拱高、跨度和矢距的计算公式- 相关参数对拱桥结构稳定性的影响- 实例分析：等悬链线拱桥的设计计算3. 等悬链线拱桥的工程应用- 桥梁工程中的悬链线设计- 等悬链线拱桥的结构特点与优缺点- 国内外典型等悬链线拱桥案例介绍4. 数学建模与工程实践- 运用数学软件进行悬链线拱桥建模- 案例分析：实际工程中的数学建模方法- 数学建模在桥梁工程设计中的应用教学安排与进度：第一课时：悬链线的基本概念与性质，引导学生了解悬链线拱桥的数学模型；第二课时：等悬链线拱桥的参数计算，让学生掌握相关公式并进行分析；第三课时：等悬链线拱桥的工程应用，通过案例介绍，使学生了解其在实际工程中的应用；第四课时：数学建模与工程实践，培养学生运用数学知识解决实际问题的能力。

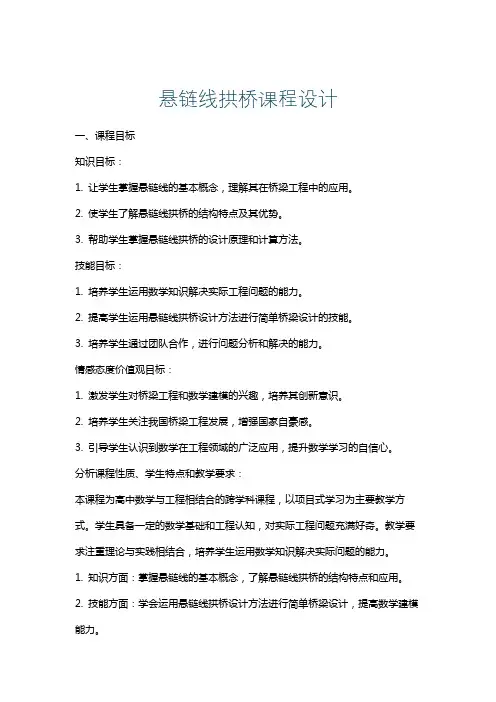

悬链线拱桥课程设计一、课程目标知识目标：1. 让学生掌握悬链线的基本概念，理解其在桥梁工程中的应用。

2. 使学生了解悬链线拱桥的结构特点及其优势。

3. 帮助学生掌握悬链线拱桥的设计原理和计算方法。

技能目标：1. 培养学生运用数学知识解决实际工程问题的能力。

2. 提高学生运用悬链线拱桥设计方法进行简单桥梁设计的技能。

3. 培养学生通过团队合作，进行问题分析和解决的能力。

情感态度价值观目标：1. 激发学生对桥梁工程和数学建模的兴趣，培养其创新意识。

2. 培养学生关注我国桥梁工程发展，增强国家自豪感。

3. 引导学生认识到数学在工程领域的广泛应用，提升数学学习的自信心。

分析课程性质、学生特点和教学要求：本课程为高中数学与工程相结合的跨学科课程，以项目式学习为主要教学方式。

学生具备一定的数学基础和工程认知，对实际工程问题充满好奇。

教学要求注重理论与实践相结合，培养学生运用数学知识解决实际问题的能力。

1. 知识方面：掌握悬链线的基本概念，了解悬链线拱桥的结构特点和应用。

2. 技能方面：学会运用悬链线拱桥设计方法进行简单桥梁设计，提高数学建模能力。

3. 情感态度价值观方面：增强对数学和桥梁工程的兴趣，培养创新意识和团队合作精神。

二、教学内容1. 悬链线基本概念：介绍悬链线的定义、特点及其在桥梁工程中的应用。

教材章节：《数学》选修3-1第二章第七节“平面曲线的方程”。

2. 悬链线拱桥结构特点：分析悬链线拱桥的结构形式、受力特点及其优势。

教材章节：《工程结构与力学》第四章第二节“拱式结构”。

3. 悬链线拱桥设计原理：讲解悬链线拱桥的设计原理、计算方法及实际应用。

教材章节：《数学》选修3-2第八章“线性规划”、《工程结构与力学》第五章“桥梁结构设计”。

4. 桥梁设计项目实践：分组进行悬链线拱桥设计，结合数学建模和工程知识，完成桥梁设计。

教学内容安排：分为四个阶段，分别为项目启动、理论学习、设计实践和成果展示。

5. 进度安排：- 第一周：悬链线基本概念学习；- 第二周：悬链线拱桥结构特点分析；- 第三周：悬链线拱桥设计原理学习；- 第四周：桥梁设计项目实践，分组进行设计；- 第五周：成果展示与评价。

目录1 拱圈设计 (1)1。

1设计资料 (图1。

1） (1)1。

2 确定拱轴系数m (4)H (7)1.3不计弹性压缩的自重水平推力g1.4弹性中心位置和弹性压缩系数 (7)1。

5自重效应 (8)1。

6《规范》第5.4。

1条第1款拱的强度验算用的公路—Ⅰ级汽车荷载效应 (8)1。

7《规范》第5.1。

4条第1款拱的强度验算用的人群荷载效应 (12)1.8温度作用效应 (13)1.9按《规范》第5。

1.4条第2款的整体“强度—稳定”验算用的荷载效应 (14)1.10拱脚截面直接抗剪强度验算用的荷载效应 (15)1。

11拱圈作用效应值汇总 (17)1。

12拱圈截面强度验算 (18)1。

13拱圈整体“强度—稳定”验算 (23)1.14拱脚截面直接抗剪验算 (26)2桥台计算 (27)2.1基本资料 (27)2.2桥台设计几何尺寸（图2。

1) (27)2.3桥台台身自重及起顶上的汽车和人群荷载 (29)2.4 拱脚的作用效应对台身底的竖向力和偏心弯矩 (33)2.5台身后土侧压力 (34)2.6台身底作用效应汇总 (35)2。

7台身底截面承载力极限状态验算 (36)2。

8地基承载力验算 (39)2.9基础稳定性验算 (41)3桥墩设计 (42)3.1桥墩几何尺寸拟定 (42)4施工方法 (44)5结束语 ...................................................... 错误!未定义书签。

参考文献 ...................................................... 错误!未定义书签。

致谢 ......................................................... 错误!未定义书签。

摘要：根据任务书给定的工程条件,对济进桥拟定了石拱桥、简支板桥、连续板桥三个方案。

经比选最终确定采用空腹式等截面悬链线石拱桥方案。

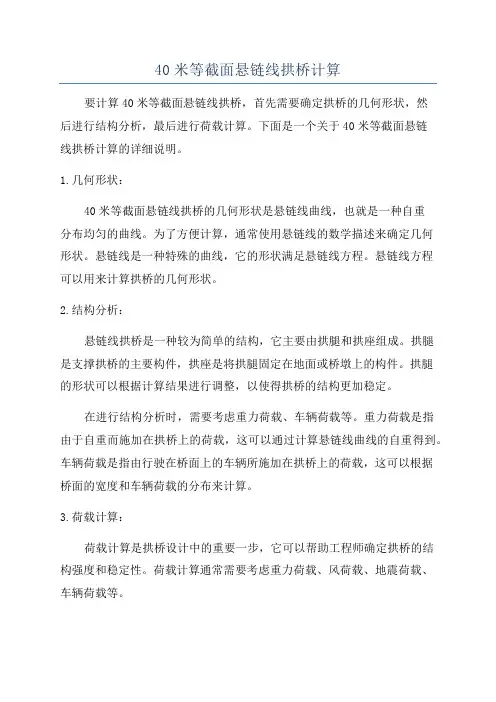

40米等截面悬链线拱桥计算要计算40米等截面悬链线拱桥，首先需要确定拱桥的几何形状，然后进行结构分析，最后进行荷载计算。

下面是一个关于40米等截面悬链线拱桥计算的详细说明。

1.几何形状：40米等截面悬链线拱桥的几何形状是悬链线曲线，也就是一种自重分布均匀的曲线。

为了方便计算，通常使用悬链线的数学描述来确定几何形状。

悬链线是一种特殊的曲线，它的形状满足悬链线方程。

悬链线方程可以用来计算拱桥的几何形状。

2.结构分析：悬链线拱桥是一种较为简单的结构，它主要由拱腿和拱座组成。

拱腿是支撑拱桥的主要构件，拱座是将拱腿固定在地面或桥墩上的构件。

拱腿的形状可以根据计算结果进行调整，以使得拱桥的结构更加稳定。

在进行结构分析时，需要考虑重力荷载、车辆荷载等。

重力荷载是指由于自重而施加在拱桥上的荷载，这可以通过计算悬链线曲线的自重得到。

车辆荷载是指由行驶在桥面上的车辆所施加在拱桥上的荷载，这可以根据桥面的宽度和车辆荷载的分布来计算。

3.荷载计算：荷载计算是拱桥设计中的重要一步，它可以帮助工程师确定拱桥的结构强度和稳定性。

荷载计算通常需要考虑重力荷载、风荷载、地震荷载、车辆荷载等。

重力荷载可以根据拱腿和拱座的自重计算得出。

风荷载是指由于风力而施加在拱桥上的荷载，这可以通过计算风力对拱桥的作用力得到。

地震荷载是指由于地震而施加在拱桥上的荷载，这可以根据地震的作用特点和拱桥的结构特性来计算。

车辆荷载是拱桥设计中常见的荷载情况。

车辆荷载可以根据桥梁设计规范和车辆荷载计算方法来进行计算。

考虑到40米拱桥的长度较短，车辆荷载对拱桥的影响可能相对较小，但仍然需要进行计算以确保桥梁的设计合理性。

4.结果分析：在完成荷载计算后，可以得到各个荷载情况下的拱桥结构反应。

这些结构反应可以用来评估拱桥的稳定性和结构强度。

如果拱桥的结构反应符合设计要求，则可以认为拱桥的设计合理；如果拱桥的结构反应超过设计要求，则可能需要进行结构优化或增加支撑措施。

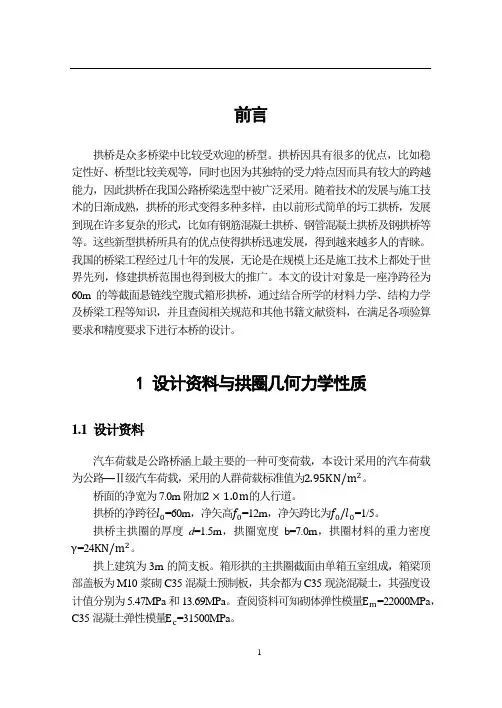

前言拱桥是众多桥梁中比较受欢迎的桥型。

拱桥因具有很多的优点，比如稳定性好、桥型比较美观等，同时也因为其独特的受力特点因而具有较大的跨越能力，因此拱桥在我国公路桥梁选型中被广泛采用。

随着技术的发展与施工技术的日渐成熟，拱桥的形式变得多种多样，由以前形式简单的圬工拱桥，发展到现在许多复杂的形式，比如有钢筋混凝土拱桥、钢管混凝土拱桥及钢拱桥等等。

这些新型拱桥所具有的优点使得拱桥迅速发展，得到越来越多人的青睐。

我国的桥梁工程经过几十年的发展，无论是在规模上还是施工技术上都处于世界先列，修建拱桥范围也得到极大的推广。

本文的设计对象是一座净跨径为60m的等截面悬链线空腹式箱形拱桥，通过结合所学的材料力学、结构力学及桥梁工程等知识，并且查阅相关规范和其他书籍文献资料，在满足各项验算要求和精度要求下进行本桥的设计。

1 设计资料与拱圈几何力学性质1.1 设计资料汽车荷载是公路桥涵上最主要的一种可变荷载，本设计采用的汽车荷载为公路—Ⅱ级汽车荷载，采用的人群荷载标准值为2.95KN/m2。

桥面的净宽为7.0m附加2×1.0m的人行道。

拱桥的净跨径l0=60m，净矢高f0=12m，净矢跨比为f0/l0=1/5。

拱桥主拱圈的厚度d=1.5m，拱圈宽度b=7.0m，拱圈材料的重力密度γ=24KN/m2。

拱上建筑为3m的简支板。

箱形拱的主拱圈截面由单箱五室组成，箱梁顶部盖板为M10浆砌C35混凝土预制板，其余都为C35现浇混凝土，其强度设计值分别为5.47MPa和13.69MPa。

查阅资料可知砌体弹性模量E m=22000MPa，C35混凝土弹性模量E c=31500MPa。

假设拱轴系数m=2.514，查阅资料知相应的y 1/4/f =0.215，其中y 1/4为拱轴线1/4拱跨处坐标值，f 为计算矢高[ 1]。

查相关资料可得拱轴线在拱脚处的切线与水平线的交角的正弦值sin φj =0.69198，交角的余弦值cos φj =0.72191。

《大跨度桥梁结构》课程设计说明书题目：175m等截面悬链线空腹式无铰箱型板砼拱桥院系生态环境与建筑工程系班级2019级土木工程1班学生姓名学号指导教师目录一、设计资料 (2)（一）设计标准 (2)（二）材料及其数据 (3)（三）设计依据 (3)二、主拱圈计算 (4)（一）主拱圈截面特性 (4)（二）箱形拱圈截面几何性质 (4)三、确定拱轴系数 (4)（一）上部结构构造布置 (5)（二）上部结构恒载计算 (8)四、拱圈弹性中心及弹性压缩系数 (10)（一）弹性中心 (10)（二）弹性压缩系数 (10)五、主拱圈截面内力计算 (10)（一）恒载内力计算 (11)（二）活载内力计算 (11)六、主拱圈正截面强度验算 (16)（一）荷载组合 (17)（二）正截面抗压强度和偏心距验算 (17)七、正截面受剪强度验算 (22)(一）内力计算 (22)（二）拱脚截面直接抗剪验算 (23)八、主拱圈裸拱强度验算 (24)（一）弹性中心的弯矩和推力 (24)（二）截面内力 (24)（三）裸拱的强度和稳定性验算 (24)九、小结 (25)等截面悬链线空腹式无铰箱型板砼拱桥设计和计算一、设计资料（一）设计标准公路－II级，人群荷载按规范取值2.5kN/m2。

为了便于计算，人行道、栏杆、路缘石及横挑梁悬出拱圈部分，全桥宽平均每延米10.5kN，也可以据实计算。

主拱圈内横隔板重量按顺桥向每延米给定，6.0kN/m。

也可以据实计算。

跨径及桥宽净跨径0175l m =,净矢高为025f m=，净矢跨比为0017f l =。

桥面净空为净10+2×（0.25m+1.0m ），12.5B m =。

（二）材料及其数据主拱圈为C40钢筋混凝土箱型截面，采用5箱段预制吊装合拢，封闭拱箱，现浇填缝。

主拱圈1γ=253/m kN ；C40钢筋混凝土的极限抗压强度为28iaR Mpa =； C40钢筋混凝土的抗压强度设计值为18.4cd f Mpa =； C40钢筋混凝土的抗剪强度设计值为 2.48vd f Mpa =；拱上建筑材料取1γ=253/m kN ；主拱、腹拱的填料2γ=203/m kN ；桥面铺装为8cm 的钢筋混凝土（1γ=253/m kN ）+6cm 沥青混凝土（3γ=233/m kN ）若为拱式腹拱，腹拱圈为C30混凝土预制圆弧拱，腹拱墩为C30钢筋混凝土矩形截面排架式墩，取1γ=253/m kN 。
