LA-S系列植物根系分析仪根系分析系统

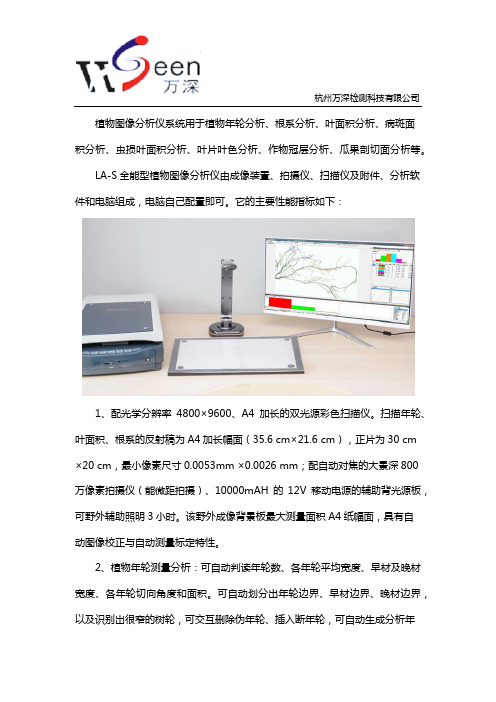

杭州万深检测科技有限公司植物图像分析仪系统用于植物年轮分析、根系分析、叶面积分析、病斑面积分析、虫损叶面积分析、叶片叶色分析、作物冠层分析、瓜果剖切面分析等。

LA-S全能型植物图像分析仪由成像装置、拍摄仪、扫描仪及附件、分析软件和电脑组成，电脑自己配置即可。

它的主要性能指标如下：1、配光学分辨率4800×9600、A4加长的双光源彩色扫描仪。

扫描年轮、叶面积、根系的反射稿为A4加长幅面（35.6 cm×21.6 cm），正片为30 cm ×20 cm，最小像素尺寸0.0053mm ×0.0026 mm；配自动对焦的大景深800万像素拍摄仪（能微距拍摄）、10000mAH的12V移动电源的辅助背光源板，可野外辅助照明3小时。

该野外成像背景板最大测量面积A4纸幅面，具有自动图像校正与自动测量标定特性。

2、植物年轮测量分析：可自动判读年轮数、各年轮平均宽度、早材及晚材宽度、各年轮切向角度和面积。

可自动划分出年轮边界、早材边界、晚材边界，以及识别出很窄的树轮，可交互删除伪年轮、插入断年轮，可自动生成分析年杭州万深检测科技有限公司表。

可直接分析达2亿像素高精度扫描的超大幅面年轮图像。

具有【精细】分析选项，可自动分析出≤0.2mm宽度的年轮，分析获得的测量数据具备进一步做交叉定年、数据分析处理能力。

可计算树盘总面积，分析木材的边材面积。

3、可一键化拍照和分析测量野外活体叶面积。

可全自动地大批量分析计算叶面积，并以叶片目标边缘标记来核对其正确性。

可同时分析多张叶片面积，及分析小至1mm2的叶片。

可分析多片叶叶面积、病斑面积、虫损叶面积（含分析2/3以上叶片被严重虫损的虫损叶面积）、测量植物的叶绿素相对含量或“绿色程度”，分析叶片叶色（具有按英国皇家园林协会RHS比色卡的比色特性）、可分析作物冠层。

可交互进行植物相关的各种尺寸、角度测量。

4、植物根系测量分析：（1）根总长、根平均直径、根总面积、根总体积、根尖计数、分叉计数、交叠计数、根直径等级分布参数、根尖段长分布，杭州万深检测科技有限公司（2）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

国家高新技术企业——杭州万深检测科技有限公司1、系统组成：双光源扫描成像仪及根盘附件、分析软件和电脑（电脑另配）。

2、用途：用于对洗净后的根系图像进行多参数、批量化的自动分析，广泛应用于全国各大农林业科研机构，用户逾600家。

3、主要性能指标：配光学分辨率4800×9600、A4加长的双光源彩色扫描仪。

根系反射稿幅面为355.6mm×215.9mm，透扫幅面为304.8mm×203.2mm，最小像素尺寸0.005mm ×0.0026 mm。

可分析测量：1）根总长；国家高新技术企业——杭州万深检测科技有限公司2）根平均直径；3）根总面积；4）根总体积；5）根尖计数；6）分叉计数；7）交叠计数；8）根直径等级分布参数；9）根尖段长分布，10）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；11）能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

12）能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度和分叉数等，可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改，可不等间距地自定义），并能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

13）能用盒维数法自动测根系分形维数。

可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体贡献量。

国家高新技术企业——杭州万深检测科技有限公司14）大批量的全自动根系分析，对各分析结果图可编辑修正。

15）能做根系生物量分布的大批量自动化估算。

16）能自动测量油菜、大豆等果荚的果柄、果身、果喙部分的粗细、长、弧长、弦长、弦高等参数。

能自动测量各种粒的芒长。

能测各类针叶的叶面积、长度、粗细。

17）各分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

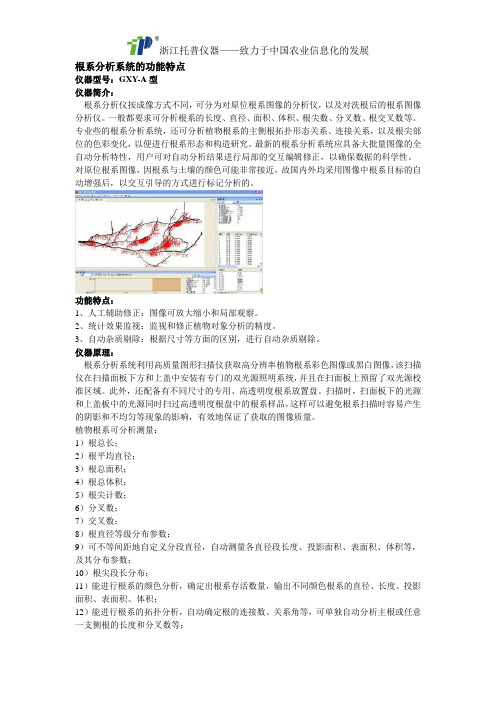

根系分析系统的功能特点仪器型号：GXY-A型仪器简介：根系分析仪按成像方式不同，可分为对原位根系图像的分析仪，以及对洗根后的根系图像分析仪。

一般都要求可分析根系的长度、直径、面积、体积、根尖数、分叉数、根交叉数等。

专业些的根系分析系统，还可分析植物根系的主侧根拓扑形态关系、连接关系，以及根尖部位的色彩变化，以便进行根系形态和构造研究。

最新的根系分析系统应具备大批量图像的全自动分析特性，用户可对自动分析结果进行局部的交互编辑修正，以确保数据的科学性。

对原位根系图像，因根系与土壤的颜色可能非常接近，故国内外均采用图像中根系目标的自动增强后，以交互引导的方式进行标记分析的。

功能特点：1、人工辅助修正：图像可放大缩小和局部观察。

2、统计效果监视：监视和修正植物对象分析的精度。

3、自动杂质剔除：根据尺寸等方面的区别，进行自动杂质剔除。

仪器原理：根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色图像或黑白图像，该扫描仪在扫描面板下方和上盖中安装有专门的双光源照明系统，并且在扫面板上预留了双光源校准区域。

此外，还配备有不同尺寸的专用、高透明度根系放置盘。

扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

植物根系可分析测量：1）根总长；2）根平均直径；3）根总面积；4）根总体积；5）根尖计数；6）分叉数；7）交叉数；8）根直径等级分布参数；9）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；10）根尖段长分布；11）能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；12）能进行根系的拓扑分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；13）可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改）；14）能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

国家高新技术企业——杭州万深检测科技有限公司以下是对LA-S根系分析仪-叶面积仪的介绍。

1、用途：用于植物根系分析、叶面积分析、病斑面积分析、虫损叶面积分析、叶片叶色分析、作物冠层分析等2、系统组成：成像装置、分析软件和电脑（电脑另配）。

3、技术指标：配光学分辨率9600×4800dpi、A4加长的双光源彩色扫描仪。

扫描叶面积、根系的反射稿为A4加长幅面（35.6 cm×21.6 cm），透扫幅面为30 cm×20 cm，最小像素尺寸0.0053mm ×0.0026 mm。

配500万像素彩色成像高拍仪；10000mAH的12V 移动电源的辅助背光源板，可野外辅助照明3小时。

该野外成像背景板最大测量面积A4幅面，具有自动图像校正与标定特性。

叶面积分析1)可一键化拍照测量野外活体叶面积；2)可全自动地大批量分析计算叶面积，并以叶片目标边缘标记来核对其正确性；国家高新技术企业——杭州万深检测科技有限公司3)可同时分析多张叶片面积，可分析小至1mm2的叶片，分析误差＜0.5%、测量中的分析时间＜2秒；4)可同时分析多片叶叶面积、病斑面积、虫损叶面积（含分析2/3以上叶片被严重虫损的虫损叶面积）；5)可测量植物的叶绿素相对含量或“绿色程度”，分析叶片叶色(具有按英国皇家园林协会RHS比色卡的比色特性)、作物冠层分析；6)可交互进行植物相关的各种尺寸、角度测量。

根系分析1)根总长；2)根平均直径；3)根总面积；4)根总体积；5)根尖计数；6)分叉计数；7)交叠计数；8)根直径等级分布参数；国家高新技术企业——杭州万深检测科技有限公司9)根尖段长分布；10）可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；11）能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；12）能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度和分叉数等，可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改，可不等间距地自定义），并能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果；13）能用盒维数法自动测根系分形维数。

根系扫描仪详细参数
根系在植物生长发育中具有重要作用，一方面吸收养分和水分；另一方面通过呼吸和周转消耗光合产物并向土壤输入有机质，但是由于根系生长在不透明的土壤中，缺乏快速、准确、无损的原位观测方法，影响了对植物根系的深入研究。

虽然在过去几十年里，根系形态和构造研究已取得很大进展，但是因为传统的根系研究方法采样破坏性大、工作量大、准确性较低。

严重的制约了根系形态和构造的研究。

因此，为了突破研究的瓶颈期，随着科学技术的发展，植物根系分析系统在植物根系分析研究中得到了广泛的应用，下面给大家介绍一些植物根系分析系统。

植物根系分析系统具体可以分析植物根系以下几个方面：
一是可以分析测量植物的根总长、根平均直径、根总面积、根总体积、根尖计数、分叉数、交叉数、根直径等级；
二是可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；
三是能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的分析，自动确定根的连接数、关系角等；
四是可单独自动分析主根或任意一支侧根的长度和分叉数等。

五是能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

精度：根长≤±1%；面积：优质图像质量时1%，标准图像质量时≤3%；
六是可兼做针叶面积、体积测量，以及棉纤维粗细、长度测量。

而托普云农GXY-A植物根系分析系统具有人工辅助修正、统计效果监视、自动杂质剔除等功能特点，是一款不会对根系有任何的破坏的设备，能观察正在生长中的根系状况，让获取的数据更贴近现实，深受农业科技研究人员的欢迎。

植物根系采样器研究植物根系的作用大家都知道植物是生长在土壤中的，土壤环境决定了植物深生长的基本情况。

人们都知道要给植物浇水施肥，没有注意到植物根系，其实植物根系是十分重要的部分，它是植物从土壤里吸收养分的入口，要是没有植物根系进行传输，就算是在肥沃的土壤也让植物生长缓慢。

植物根系采样器就是我们研究植物根部的仪器。

通俗地讲，根系就是植物吃饭的家伙。

传统意义上，我们都对作物的根系作用理解有误差，可能只知道根系能够对植株起到固定作用，以及根系吸收水分和养分的作用。

但是事实上，根系的作用远远不止这些。

首先在于根系可以感知外界的环境，促使作物作出相应的反应，比如开春了，积温足够了，根系就开萌动，入夏了，温度高了，根系的吸收能力就更强一些。

其次，作物体内存在五大内源激素，根系就能产生其中的分裂素、赤霉素、乙烯、脱落酸等四种。

而且作物体内的营养及激素平衡也是根系来协调的。

同时更能接收来自植株的信号，毕竟根系萌发，叶片生长，开花授粉，坐果膨大，转色增甜等等时期需要的养分是不一样的，就需要根系经过外界的告知，了解以后下达指令按需吸收营养。

植物根系采样器可以让我们更了解树木和植物根部生长的可能性，一般来说植物在土壤中有广泛的根部系统，才会生长的更加健康，大家应该知道沙漠里的植物是怎样生存下来的吧，由于它的根部非常发达，才会让它在那么恶劣的环境下生存下来。

所以该仪器的使用可以让我们进一步了解植物根系的作用。

植物根系采样器也叫根系采样器，植物根系采样器，浅层植物根采样器，由托普云农专业提供。

植物根系采样器可以研究根部可以让我们更了解树木和植物根部生长（深度和密度）的可能性。

测量根部系统也是土壤剖面中天然的物理以及化学屏障。

植物在土壤里有密集广阔的根部系统，让植物更充分地利用土壤，如果营养和水分都很充足，那么根部分布越广，吸收就越充分。

该仪器可以研究根部可以让我们更了解树木和植物根部生长（深度和密度）的可能性。

测量根部系统也是土壤剖面中天然的物理以及化学屏障。

根系扫描仪使用介绍
一、准备工作
1.将根系扫描仪左侧和内侧的锁打开，使之呈解锁状态；
2.将3个塑料圈固定在根系扫描仪的三个特定位置，改装成适合扫描根系的状态；
3.将根盘和根盘固定框放入扫描位置，固定。

二、扫描阶段
1.将根系扫描仪USB接入电脑，接通电源，打开扫描仪开关；
2.将洗净的根系放入根盘，倒入干净自来水至根系完全呈淹没状态；
3.用玻璃杯轻轻拨开根系使之呈分散状态，盖上蓝色背景板，合上扫描仪，准备扫描；
4.点击EPSON Scan图标，开始扫描根系；
5.扫描完成后，根系图片自动存入我的图片文件夹。

三、分析阶段
1.将根系分析系统密匙U盘插入电脑，点击WinRHIZO根系分析软件图标，点击“打开”图标打开已扫描保存的根系图片；
2.点击横坐标和纵坐标设置数据，选择所需要分析的根系区域，开始分析根系；
3.分析完成后建立一个文本文件，将所分析得到的数据存入
其中，使用Excel打开该文件，即可查看。

四、结束阶段
1.关闭电源，拔出接入电脑的USB连接线；
2.取出根系扫描仪内的根盘和根盘固定框后洗净晾干；
3.取出三个塑料圈，擦干擦净扫描仪；
4.将根系扫描仪的两个锁转至锁定状态。

五、日常保养
1.保持根系扫描仪处于干燥状态，远离有机溶剂；
2.保持根系扫描仪的两个锁处于锁定状态；
3.根系扫描仪相关配件收拾完整，放入指定位置。

植物根系分析仪优势介绍
根系的作用主要有固定作用（把植物固定在土壤中）；吸收作用（水和养分）；输送作用（向上、向下）；贮藏作用（贮藏养分很重要）；生物合成（无机氮转化为脂肪酸和蛋白质，合成植物激素）。

而植物的根系要想正常发挥以上的这些作用效果，那么必须要有健康的根系形态，而植物根系形态参数如何测量呢？现代主要是应用植物根系分析仪来测定和分析。

随着农业科技的进步发展，农业科研领域对于各项植物生理生态方面的研究也越来越全面，越来越深入，其中根系分析一直以来便受行业专家们的重点关注。

根系结构及其发育的定量表征对评价植物的完整表型具有重要意义，为了实现植物根系的高通量表型分析，行业领域进行了许多的技术探索，其中植物根系分析仪所采用的自动图像采集分析技术，经过应用表明，具有准确、高效、全面等优点，受到了一致认可和欢迎，目前，根系分析仪在植物生理科研等方面应用十分广泛。

植物根系分析仪是研究植物根系和根际系统的关键设备，主要用来测定分析植物根系的长度、直径、数量等数据，利用植物根系分析仪可以帮助科研人员快速获取植物根系相关表型形态参数，为准确评估和分析根系质量提供了科学的依据。

一个健康的根系，是确保植物健康茁壮成长的关键，因此深入了解植物根系的特征特点，对于掌握作物高产奥秘具有重要的意义。

植物根系分析仪的开发和应用，极大地方便科研人员进行根系表型的测量与分析，降低了科研成本与时间成本的投入，提高了科研转化效果，为进一步提升农业种植管理水平提供了重要的技术支持。

植物根系分析仪用途是一套用于洗根后的专业仪器，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。

广泛运用于根系形态和构造研究。

植物根系分析仪技术参数1、植物根系可分析测量：根总长、根平均直径、根总面积、根总体积、根尖计数、分叉计数、交叠计数、根直径等级分布参数、根尖段长分布。

2、可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数。

3、能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

4、能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度和分叉数等，可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改，可不等间距地自定义），并能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得正确的结果。

精度：根长≤±1%；面积：优质图像质量时<1%，标准图像质量时≤3%；精度根长≤±1%、面积在优质图像质量时<1%、标准图像时≤3%。

分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

5、拓扑分析可以将每段根的拓扑连接，以及对应参数分析出来（根尖数、长度、投影面积、表面积、体积），包括上级根对应有下级根的连接数。

可将各分析结果导出EXCEL表。

6、可兼做针叶面积、体积测量，以及棉纤维粗细、长度测量植物根系分析仪功能特点1、人工辅助修正：图像可放大缩小和局部观察。

2、统计效果监视：监视和修正植物对象分析的精度。

3、自动杂质剔除：根据尺寸等方面的区别，进行自动杂质剔除。

辅助测量功能：尺寸标定：自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正。

长度测量：具有跟随放大镜功能，通过鼠标拖动精确测量。

数据导出：分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。
