mapgis简单操作(从画好线到编辑区属性结构)

mapgis绘图编辑教程No1 MAPGIS绘图步骤1、扫描图件；2、建立工作目录；3、矢量化图；4、建立工程和文件；5、建立标准图框；6、图件位移；7、误差校正；8、造区配色9、图例和责任表10、打印、必要时包括图形裁剪、数据转换、图形缩放、系统库编辑、图例关联等No2 图形处理—输入编辑一、输入编辑步骤主要步骤1、将图件进行扫描将图件进行扫描成灰度、或彩色、或二值。

** 若为*.JPG图则要在Photoshop中将*JPG水平，然后存为*.tiff 图。

2、建立相应的工作目录，即建立自已的工作文件夹。

如mapgis学习。

3、将扫描的图像（*.tiff图）拷入到工作文件夹中。

4、将系统库（相当于\mapgis65\slib文件夹）拷到或关系到工作文件夹中。

5、进行读图分析，看分几层。

如水系层（河流、水库、泉等），交通层（铁路、公路、小路、航空线等），断层层（各种断层），地层层（地层界线，地层区，地层注记等），矿产层（各种矿产符号及注解等）。

6、进行系统设置。

单击主菜单右下侧的按扭，弹出“MAPGIS环境设置”如下对话框：单击，将新建的工作文件夹设为工作目录。

单击，将新建的工作文件夹中的slib(色库)目录设为系统库目录。

系统临时目录可以不变化，保持原来的。

矢量字库目录对应CLIB。

7、装入光栅文件。

Mapgis65—图形处理—输入编辑——文件—打开工程或文件（或单击打开工程或文件快捷按钮）--弹出对话框—在文件类型中选“MAPGIS图像文件”，选中要装入的光栅文件—打开。

在工作区域中单击，按快捷工具更新窗口，也可单击右键，选“更新窗口”。

会发现图已装入。

8、编辑层名词典。

单击“图层”菜单—选最下面的，弹出“修改图层名称”对话框。

如右图。

分别选中相应的图层，如0,1,等等，在“当前层名”中输入相应的层名称。

在输入层名时，会有输不进的现象，此时，应拖动鼠标将“当前层名”文本框中从左到右进行选中，然后进行输入就可以了。

MapGIS K9 编辑操作技巧编辑操作组织模式1. 编辑工具按点、线、面、注记图元类型划分，不分操作类型的工具放在通用编辑条下;2. 所有编辑操作定义为右键结束一次操作；3. 在编辑过程中，按Esc表示当前编辑修改被取消；图层操作状态简介1•当前编辑状态最高状态，可以输入2. 编辑状态可以选中，并进行编辑3. 可见状态可以看见，但不能进行编辑4. 不可见状态看不见图元信息，也不能进行编辑5. 激活状态该状态被隐藏，最后一个被当前编辑的图层默认为激活状态。

图层状态优先级关系激活状态> 当前编辑> 编辑> 可见> 不可见说明：激活状态处于最高级状态，某些操作只能对单个图层操作时，需要现将该图层置为激活状态，及最后一个被当前编辑的图层。

如果是操作类型确定的功能，则只需当前编辑状态即可，详见以下说明。

只对激活图层操作的功能一般在通用编辑菜单下，如：1. 粘贴图元2. 浏览属性只对当前编辑图层操作的功能线编辑菜单：输入线、全图自动剪断线、线拓扑处理、线转弧造区区编辑菜单：输入区、区边界移点（加点、删点、抽稀、光滑）、拓扑重建、自动搜子区、创建Label 点、Label点归并、区边界转线、区拓扑查错点编辑菜单:输入子图、输入注记、清除重复点、注记赋为属性6.x 数据操作注意事项1. 设置好6.x 符号库 功能位置：设置？目录环境设置 配置该选顶.取消2. 一个点文件被映射为点、注记两个图层，两个图层的生命周期相同3. 区文件被映射为点、线、区三个图层，三个图层的生命周期相同注意：区文件被映射的点、线、区三个图层具有关联关系，即编辑区后对应的弧段会更新， 同理编辑弧段，被弧段引用的区也会更新，为了保持6.x 的区弧段拓扑一致性，最好不要 直接编辑区。

4.6.x 数据统一采用系统设置的 6.x 符号库，不能更改为系统中存在其它符号库。

ddd. wl 属性兎W®j*3ddd.wl可见锻小聲瀬比率0最大昱示比率0n 库设赛D; 'i^AFGlS? l\SLIB^«Lib_ 17767\Slfo 待号阵字休库D I>1APG1£7 l\3LIB^xLto^l7?67\Clb 馥照系7fi6Pee$3SA2T 奘&99e6J2da562岔ce5£.,. 符号比車 1持号阵 常改柠号阵目录名称 目工作目录D:啊 字库配置…D:\Ni 系壻库目录系蛉临时… 馭环境目录 ]D: D:确定 确宦图例板操作技巧1. 可直接打开6.x图例板；2. 利用图例板可以为图元设置缺省的图形参数和属性；3. 利用图例板为可以为图元统改参数和属性以及两者同时修改;选择工具操作技巧1. 拉框选择时，按住Ctrl键增选图元、按住Shift键减选图元。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

1、Mapgis图形编辑技巧造线或矢量化时常用功能键F8键（加点）：用来控制在输入线或矢量跟踪过程中需要加点的操作。

按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在造线或矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

F11键（改向）：用来控制在造线或矢量跟踪过程中改变跟踪方向的操作。

按一次F11键，就转到矢量线的另一端进行跟踪。

F12键（抓线上点）：在输入或矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头或线上点或靠近线。

Shift键（抓线上最近点）：在输入或矢量化一条线开始或结束时，按住Shift键用鼠标来捕捉需相连接的线上最近点。

Ctrl键（封闭线）：在输入或矢量化一条封闭线结束时，按住Ctrl键右击鼠标可使该线的首尾封闭。

2、如何进行符号库之间符号的拷贝？第一步：进〃系统设置〃，把系统库目录设置为源符号库所在的目录。

第二步：进入〃输入编辑〃，选择〃系统库〃菜单下的拷贝符号库。

第三步：系统要求选择目的符号库。

系统会弹出显示两个符号的对话框。

第四步：在对话框的左边，选择要拷贝的符号，在右边给这个符号选择一个合适的位置，最好将此符号放置目的符号库的尾部。

然后，选择红色的箭头，这样就实现了符号库之间的拷贝。

用插入、删除的操作来实现符号库的编辑。

按确定按钮后，退出操作。

3、几个MAPGIS图形编辑技巧1、数字“0”的巧用1.1做图时经常遇到铁路、公路、高速公路交织穿插在一起。

按一般的制图原则,有上下关系之分,高速公路在最上层,可压盖其它线状地物,高级道路可压盖低级道路,道路又可以压盖河流。

而作业者操作时往往容易忽视先后顺序，把应该是上层的内容绘到了下层,如果删除重绘,显然比较费工,在此介绍一种简单易行的操作方法：(1)单击“线编辑”菜单,点击“造平行线”命令。

(2)选择要移到上层的那条线,系统会提示你输入产生的平行线距离，你可设定为“0”，这时这条线自然移到了上层。

打开mapgis输入编辑子系统，新建工程/编辑工程中的地图参数/坐标系设置/
注意椭球参数为西安80，然后连续点击四个确定，新建工程完毕。

点击矢量化下的装入Geotiff文件，将要矢量化的图幅添加进去，在左边的目录树里面右键单击新建线，建立线文件并选择存储路径，
点击编辑属性结构，如图所示设置
点击ok新建线完成。

如果实际坐标显示不正确，双击右下角坐标状态栏，将左边显示参数中的坐标系类型选择为大地坐标系，点击确定即可，可对照公里格网交叉的地方确定坐标是否正确。

画等高线时先画计曲线（即粗的），再画首曲线，可用不同颜色区分，最后可用根据参数赋属性从而为首曲线、计曲线赋上不同的代码。

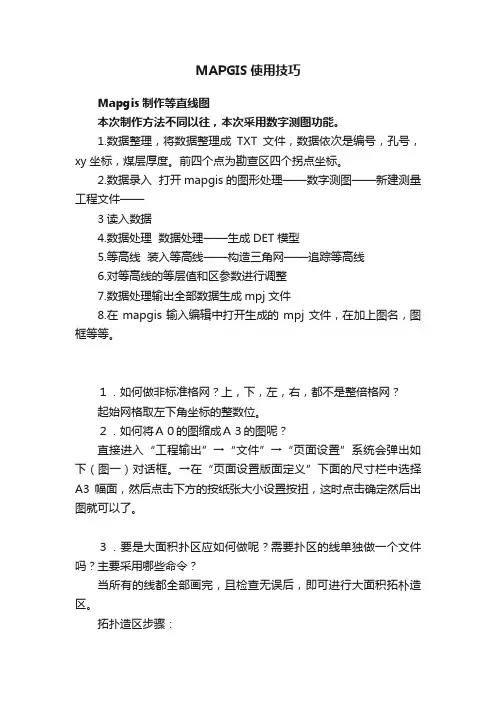

MAPGIS使用技巧Mapgis制作等直线图本次制作方法不同以往，本次采用数字测图功能。

1.数据整理，将数据整理成TXT文件，数据依次是编号，孔号，xy坐标，煤层厚度。

前四个点为勘查区四个拐点坐标。

2.数据录入打开mapgis的图形处理——数字测图——新建测量工程文件——3读入数据4.数据处理数据处理——生成DET模型5.等高线装入等高线——构造三角网——追踪等高线6.对等高线的等层值和区参数进行调整7.数据处理输出全部数据生成mpj文件8.在mapgis输入编辑中打开生成的mpj文件，在加上图名，图框等等。

１．如何做非标准格网？上，下，左，右，都不是整倍格网？起始网格取左下角坐标的整数位。

２．如何将Ａ０的图缩成Ａ３的图呢？直接进入“工程输出”→“文件”→“页面设置”系统会弹出如下（图一）对话框。

→在“页面设置版面定义”下面的尺寸栏中选择A3幅面，然后点击下方的按纸张大小设置按扭，这时点击确定然后出图就可以了。

３．要是大面积扑区应如何做呢？需要扑区的线单独做一个文件吗？主要采用哪些命令？当所有的线都全部画完，且检查无误后，即可进行大面积拓朴造区。

拓扑造区步骤：1、“其它”→“自动剪断线”2、“其它”→“线转弧段”，这时系统会弹出对话框提示保存新生成的区文件3、将新保存的区文件添加到工程中，并打√→“其它”→“拓扑重建”此时大面积的区就生成。

点属性导出新建excel文件：如属性导出.xls关键是点数据要有你想要导出的属性。

一般的点只有ID属性。

这是我昨天通过投影展上去的点，点本身就带有X,Y,点号的属性属性库管理：打开想要导出的点文件：就会看到点的所有属性字段配置数据源：点数据源后面的号点添加，添加excel数据驱动：数据源：xsl，工作薄：属性导出.xls，取消只读属性。

选择xls数据源填写一个表格名称，点导出退出程序，打开属性导出.xls文件，选择填写的表格名称sheet页就会看到数据。

CAD转MAPGIS高清演示。

Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。

边框参数：内间距10，外间距1，边框宽1。

网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

五、关于后期数据库怎样处理1、等作业人员把前期数据完全检查好后，就直接交给技术部处理2、在后期数据库怎样处理：先新建数据字典――再建工程文件（1）新建数据字典启动MAPGIS土地利用数据库管理系统—文件――新建（把名称输好）①――点下一步（按照②界面输好后就可以了）②――点“完成”在点“是”就新建好了数据字典①②（2）怎样编辑数据字典数据字典――数据字典编辑①――点确定②（点权属代码－先点一下四川省－然后把增加选中－在然后把当前代码、当前名称输好，点应用就增加好了）①②（2）怎样建工程文件启动MAPGIS土地利用数据库管理系统—文件――新建工程①（填写工程名称）－下一步②（填写数据字典、接合图表、辖区文件、模板路径，切记一定要把图形带号填写正确，）――下一步――完成①②2、需要处理行政辖区里面的哪些属性：计算面积――平差面积――控制面积（1）怎样处理计算面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内属性赋值①（把平方米换成亩就成控制面积）――赋值②――确定①②（1）怎样处理平差面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①（整县是把整个县所有的辖区合并成成一个面，根据甲方要控制的面积输在整县辖区里面；然后通过整县控制面积、XZXQ计算面积平差到每个XZXQ平差面积里面，这样就得成了平差面积）――开始平差②――点是就OK了①②（4）控制面积怎样得来的控制面积只有整县才有，它是根据甲方的需求才能这样处理，整县是用来辅助的，把面积平差完后，不用它4、需要处理图斑里面哪些属性：生图斑号－田坎系数－权属代码、名称――计算机面积――毛面积――净面积（1）怎样生图斑号建库工具――重复字段处理①（按照界面输好）――整理――是――确定①（2）怎样处理田坎系数启动编辑子系统――区编辑――根据参数赋属性①――查找条件②――确定③（把田坎系数选中、输好）①②③（3）怎样处理权属代码、名称启动MAPGIS土地利用数据库管理系统――建库工具――根据文件输属性①（把里面每一步填写好后，点输入――是就可以了，名称也一样）①（4）怎样处理计算机面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内赋属性①（图斑层里面的计算机面积这个字段要人工在编辑子系统下加,它的字段类型必须是“双精度”，行政辖区也如此）――点赋值（5）怎样处理毛面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①――开始平差②①②③(行政辖区互相传值界面设置)（6）怎样处理净面积启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）5、怎样把线状地物宽度输成点文件启动MAPGIS土地利用数据库管理系统--6、把前期处理好后，就可以数据预处理启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）――预处理完后，就可以看统计薄了7、数据预处理好后，如果有四级地类或者有可调整地类，在输出表格前我们先去设置一下表格格式（1）启动MAPGIS土地利用数据库管理系统――设置――功能设置①（先选择打印机，在选择表格输出，然后选择模板级别，选表格模板支持四级地类就可以了②）――在单击OK就行了，再出预览表格就能够看到四级地类和可调整地类的面积了①②8、怎样建接图表结构启动MAPGIS土地利用数据库管理系统――建库工具――建立属性结构①(选中文件，在把文件类型选成接图表，)――单击打开②――点是③――确定如果点建其它点、线、面，只需要选择你要创建的文件类型就可以了，其它文件步骤都一样①②③9、用等高线赋坡度出现问题怎样处理（先把等高线（*.WL格式）转成（*.GRD格式）――怎样用*.GRD格式赋坡度）(1)怎样把等高线（*.WL格式转成*.GRD格式）空间分析――DTM分析――文件――打开数据文件――线数据文件①――打开――处理点线――高程点/线栅格化参数设置②――确定③（对话框中出现“正常处理结束”，就可关闭）――GRD格式就转好了①②③(1)怎样用*.GRD格式赋坡度启动MAPGIS土地利用数据库管理系统――编辑――耕地坡度分析①(这一步选择很关健，一定要选择“直接使用GRD数据”；如果直等高线赋坡度没有问题，就选择“从等值线图提取坡度信息”)――下一步②（对应到②选择）――下一步③（图斑结果属性项选择“坡度”，由于南溪县等高线间距是5米，所以X、都输入5）――下一步④(选择“记录坡度级别”)――点完成就行了①②③④10怎样裁剪乡图(1)启动MAPGIS土地利用数据库管理系统:设置――图面整饰参数①――按照①对话框中设置好，只不过填充图案就要设置成你想要设置的颜色—确定添加晕线（填充图案颜色为714，）；添加双晕线（填充图案图案颜色为24）①(2)输出――辖区输出①（选择你想裁剪的乡、镇名）――点OK②(这个对话框中只需要去设置网线类型为绘制十字坐标线和十字线长为10MM，图框文件名也可以设置了)――点确定弹出③――出现③对话就裁剪好了①②③11怎样裁剪标准分幅(1)启动MAPGIS土地利用数据库管理系统:设置――功能设置①――把像打印机那个对话框打上钩，然后就可见图形编辑，把裁剪图形加入边框打上钩就可以了（另外辖区输出增加四至打上钩是为了裁剪乡图用的）――点OK①(2)输出――图幅输出――双击要裁剪的图幅①――图幅输出②――椭球参数③（选择北京54）――确定――下一步④（如果想裁剪出来为大地坐标，就要把将图框转为大地坐标打钩，建议不用这个，否则裁剪出来的图符号全部变小）――下一步⑤--下一步――完成就完了①②③④⑤三、关于飞地怎样输代码比如甲和乙两块地，乙飞到甲里面去，输权属代码时和权属名称时就输成乙的代码和名称，飞地代码就输甲的代码第11 页共11 页六、怎样用MAPGIS函数1、如果我要把除耕外的坡度全部更新成“0”，地类码!="111"&&地类码!="112"&&地类码!="114"2、怎样把一个权属里面的“111”地类坡度更新成“2”权属代码=="511522107202"&&地类码=="111"&&坡度=="1"3、怎样把一个权属里面的“111”地类坡度大于“3”全部更新成“3”权属代码=="511522107202"&&地类码=="111"&&坡度>"3"。

1、先系统设置，把工作目录选成影像路径。

一、用实用服务\启动投影变换（定内图框）2、标准图框\根据图幅号生成图框（这一步输入正确的老图幅号）（1）把图框文件名输成正确的老图号，点击椭球参数如下（2）（3）选择北京54，单击确实即可（4）（5）这几步点完后直接存盘3、图框生成后，先把wl,wt两个文件存盘，然后关闭，在打开这两个文件，投影转换――工作区直接投影转换（把软件生成的图框进行大地坐标转换）（1）先：选择文件（把正确路径先好）－当前投影，看（投影中心点经度和投影区内任意点的纬度）这两个工作区的坐标把它记下来（2）在把目的投影点开，按照下面的界面配置即可（3）把这些配置好后，点击开始转换，然后在点确定，复位窗口（可看是否已经转换为大地坐标（六位、七位））存盘。

二、图形处理\输入编辑1、新建工程\单击从文件导入，选择任意一个文件即可3、（把工程界面打开后，每个文件都要单独打开，单独存储（最好更换颜色以便下一步镶嵌时能查看误差大小），这一步完后，才能进行下一步，切记）右键\添加项目，打开两个文件，把它们存工程文件，格式为*.mpj4、三、启动图像处理\图像分析（图框与影像融合）1、先把JPG或者TIF转成MSI格式,把文件选好后，点转换即可2、打开MSI格式――镶嵌融合――打开参照文件――参照线文件――删除所有控制点（如果以前没有定影像就不用删）；添加控制点，先点影像里面的坐标，后点图框，点一个影像点就对应框里面的点；四个点点好后，校正预览看一下，然后在镶嵌融合――输出文件――RBM文件四、把以上的准备工作做完后，启动编辑子系统（在步画线了）1、打开工程文件，在左边窗口里面右键――新建线――然后修改线结构（修改结构必须要在线文件前面打“∨”）(1)修改线结构：L线编辑――X参数编辑――编辑线属性结构Z（修改点结构也一样）字段名称字段类型字段长度小数位数界码字符串 5线地类码字符串 5宽度浮点型8 1 权属性质字符串10悬挂字符串 52、把生成的图框添加到刚才新建的线文件里面去，先把软件生成好的那个线文件关闭，然后在工作区――添加文件――添加线文件－打开软件生成好的那个线文件（H-48-127-(19)）.WL,打开后，只留内图框，其余删除，顺便把内图框属性赋了(界码为990)3、然后把影响添加到工作区：矢量化――装入光栅文件――打开rbm或msi格式影像即可4、输入线必须是折线且即时输入属性，一幅图输入完毕后，（将未打断的线状地物提取出来存成单文件，生成地物宽度。

MapGIS 10 制图流程操作手册2014年5 月武汉第 1 章栅格几何校正1.1栅格数据标准图幅校正（DRG校正）流程标准图幅校正主要是对国家绘制的标准地形图进行操作。

由于早期标准地形图以纸质档保存，为便于统一管理和分析应用，将其扫描为电子地图后，可利用标准图幅校正操作，将图幅校正为正确的地理坐标的电子图幅，在标准图幅校正的过程中，不仅可以为标准地形图赋上正确的地理坐标，也可对扫描时造成的形变误差进行修正。

步骤1：影像数据入库管理在实际操作中，为便于统一管理数据，需将影像数据导入到数据库中。

可利用GDBCatalog—栅格数据集右键—导入影像数据功能实现数据的入库操作。

步骤2：启动栅格几何校正在栅格编辑菜单选择标准图幅校正功能，视图显示如下：注意：在进行标准图幅校正前，需对图幅的信息进行读取，如图幅号、网格间距、坐标系信息。

校正影像显示窗口：控制点全图浏览窗口；校正文件局部放大显示窗口：控制点确认窗口，放大在校正影像显示窗口中选择的内容；控制点列表显示窗口：显示图中控制点信息。

步骤3：根据图幅信息生成GCP控制点1、选择栅格数据在标准图幅校正设置窗口的校正图层项浏览选择栅格数据（若当前地图已添加待校正的栅格数据则可直接点下拉条选择添加），如图：2、输入图幅信息点击[下一步]，设置图幅信息，如图：在“图幅信息”对话框中各参数说明如下：i.图幅号：读图输入图幅号信息。

ii.网格间距：读图输入格网间距。

iii.坐标系：读图选择选择坐标系信息。

iv.图框类型：加密框是根据图幅信息生成梯形图框，而四点框是直接生成矩形内框，加密框的精度相对较高。

此处是对1:1万的图幅进行校正，用四点框即可。

v.最小间隔：添加的控制点的相邻点间距vi.采用大地坐标：指生成的标准图幅是否采用大地坐标，若采用大地坐标，则单位为米，否则采用图幅自身的坐标单位。

3、定位内图廓点，建立理论坐标和图像坐标的对应关系。

点击[下一步]，在该对话框定位内图廓点，建立理论坐标和图像坐标的对应关系。

1、字体的高宽比：字体的缺省高宽为MAPGIS的缺省的参数。

2、字体放大倍数：输出表格中的字的大小在设定的参数下的放大倍数，如3*3变成6*6.3、每页行数：输出时每页的行数，用户可以根据纸张的大小决定其大小。

4、每行高度：输出时单行的高度。

5、页的左右上下边距：该项为页面的设置。

6、表格空余处理：当输出记录不足一页时，如果选择了添满这一项，系统将添满整页，否则不填。

属性处理：1、线状地物及零星地物是否填写自己的编号：在输出表格时填写线状地物及零星地物的线号或者点号。

1、相同地类权属性质和单位所属图斑号的点、线合并。

在输出时对一个图斑中的点线进行同类合并，如一个图斑中有两条小路，则统计时将对其汇总，而不单独进行统计。

2、图斑属性中的田坎系数在表中生成。

3、零星地物，线状地物及田坎在作为一个图斑输出。

4、在图斑的属性中填写净面积。

在按确定后，系统回自动将净面积写到资源现状中去，也可作为属性输出。

上图中，属性处理在保存数据时才有用。

以下外单位面积汇总、（单位）土地面积汇总、（国有、集体）土地面积汇总见上。

2、土地统计台帐的输出：土地统计台帐的输出的具体操作可见上面的按权属输出。

初始统计台帐：统计一村为单位的台帐数据。

变更统计台帐：进行变更统计台帐时，需要有当年的资源动态数据和资源现状。

动态资源的生成见数据处理部分的资源现状处理部分。

3、土地统计簿：乡土地统计簿一和县土地统计簿一、三的输出见上面的输出。

乡土地统计簿一和县土地统计簿二的输出要求有多个年份的资源现状文件，例如要输出1999年至2001年的统计簿，就需要有这中间三年的资源现状文件。

4、综合表格：4．6．7、境界输出如下图示：选择该菜单后弹出如图对话框，用户可以选择要生成的境界的类型：乡界、村界或县界。

设置生成的线文件的参数等，就可以进行。

参数：用户可以在此设置系统的输出参数，即点、线的参数，具体操作见第一章。

注：系统在处理时，是通过判断所打开的文件中是否有行政代码来判断可否生成境界，并不要求要哪个具体的文件。

一、不见不散关于MAPGIS造区的几种方法：（1）先画线再用线工作提取弧段（2）先画线再用图形造区功能（3）直接用弧段来造区前两种方法都要经过[自动剪断线]->[清除微短线]->[清除线重叠坐标]->[自动线结点平差] -> [拓扑查错]处理后才能进行下一步工作。

如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

第三章系统建库系统建库是指把土地管理所涉及到的信息用计算机管理起来，它具有两个方面的含义，其一是初始建立系统库，是完成从手工管理信息到计算机来辅助管理的一个过程，其二是指在初始建库完成后，在使用的过程中，及时的更新系统库，保持系统库的生命力。

在本系统中，建库包括如下两个方面的工作:(1)基础数据准备:该部分包括下面将要介绍的空间数据和属性数据的准备.(2)详查工程的建立:该部分为准备好的数据最终如何进入系统。

首先我们先介绍一下详查工程的概念:详查系统的工程为*.lnd文件,在详查系统中，我们采用年度分项目进行处理，没一个年度的地物要素为一个项目,所以一个工程包括多个项目。

而一个项目分别是一个MAPGIS工程,在一个MAPGIS工程中,可以包括多个点线面文件。

我们可以用一个简单的图例来表示它.3．1、空间数据的入库空间数据指用户把详查日常工作所涉及到的地物图形数据信息如图斑、零星地物、线状地物、行政辖区等的图形数据通过第二章所介绍的几种方法采集，形成相应的地物文件。

（1）、空间数据全面数字化建库的基本步骤及要求：1、底图扫描：扫描土地利用现状图时，分辨率不底于心不300DPI，并对扫描的图象初步校正。

图象的校正请参考MAPGIS参考手册的图象分析部分。

2、矢量化：矢量化以栅格图像的中心线进行矢量化处理，矢量化后回放的图形与原图的线重合最大误差不应大于0.15mm，具体矢量化操作见第一章的编辑部分。

3、图形校正：用图幅的理论值进行全自动校正处理。

具体操作见误差矫正部分。

4、投影转换及比例尺统一：在系统中的点位坐标均以大地坐标表示，要求投影后的单位是米。

整个区域比例尺统一。

具体操作见投影变换部分。

1、图形拼接处理：为了使土地详查基础信息真正做到理论上的不重不漏，数据一致，必须对图幅进行拼接处理，使图幅周边图斑和线状地物之间完全吻合、地类一致。

2、数据分层处理：为解决在数据处理中的个要素的相互影响，系统采用分层处理的方法进行处理，具体分层规则见地四章。
