实验一、MapGIS的组成及基本功能一、MAPGIS 的主要功能1.数据输入在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。
MAPGIS 提供的数据输入有数字化仪输入、扫描矢量化输入、GPS 输入和其它数据源的直接转换。
2.数据处理输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。
MAPGIS 通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。
(1) 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。
图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。
(2) 投影变换地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。
这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20 种不同投影间的相互转换及经纬网生成功能。
通过图框生成功能可自动生成不同比例尺的标准图框。
(3) 误差校正在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。
通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。
出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。
通过该系统即可实现图形的校正，达到实际需求。
(4) 镶嵌配准图象镶嵌配准系统是一个32 位专业图象处理软件，本系统以MSI 图象为处理对象。
属性库管理一．编辑属性结构编辑步骤如下：a)首先，装入或选定要修改的属性结构文件，如右图：b)根据文件类型执行相应编辑功能，编辑界面如下图：c)键入字段名，回车。
出现下图。
选择字段类型。
二．浏览属性结构只能查看文件属性结构，不能修改属性结构。
三．修改多媒体数据局目录该功能用来上设置媒体属性数据所在的目录。
选中后，系统首先弹出窗口，选择带有多媒体属性字段数据，选择文件，弹出设置窗口。
四．属性数据属性数据，提供增加、修改、删除属性数据功能。
1.编辑浏览属性具体步骤：a)装入或选定要修改属性的文件。
b)根据文件类型，执行相应编辑功能，编辑属性界面如图c)在相应的字段里修改，完成后，结束编辑。
2.编辑和浏览单个属性具体步骤：a)先激活编辑单个属性选单。
b)选定要编辑的具体实体，系统弹出界面如图。
c)修改具体的值，按YES.浏览单个属性只能查看具体实体属性，操作与编辑单个属性类似。
浏览单个属性只能查看具体实体属性，不能修改属性，操作与编辑单个属性类似。
3.输出属性输出属性功能将已装入的MAPGIS图形文件中的属性信息写到外部属性数据表或MAPGIS表文件中，这里所指的外部数据库是DBASE.FOXBASE,FOXPRO,ACESS,EXCEL,SQL SERVER,ORACLE等数据库软件的表文件，MAPGIS的表文件是指*.WB文件。
4.输入表格将指定的外部数据库表转换成MAPGIS文件。
用此功能，系统会弹出如右对话框：5.连接属性将外部数据库中的数据与MAPGIS中实体相关联，并将满足条件部分数据写进MAPGIS图形数据属性中。
通过此功能，将外部数据库的属性数据输入到MAPGIS图形文件的属性数据中。
连接属性界面。
如下图：6.新建表格表格是MAPGIS的内部一个数据组织形式，用来存储管理属性数据。
新建一个表格的具体过程：先建立一个新的表格结构，然后输入表格记录。
五．外部数据库外部数据库提供对外部数据库的查看、编辑功能，他的选单如图：1.编辑外部数据库编辑、修改外部数据库的记录，类似于属性编辑功能。
第六章MAPGIS数据库管理教学目的与要求通过本章的学习，要求大家熟悉属性管理子系统，掌握属性结构与属性数据相关的操作方法；了解图库管理子系统，掌握地图库分层、分幅管理方法，掌握不同图幅之间接边处理方法与图元信息查询方法；了解影像库管理子系统，掌握建立影像库的步骤，属性影像库分析功能。
教学重点MAPGIS属性库编辑与管理方法MAPGIS地图库分幅管理与图幅接边技术MAPGIS影像库的建立方法教学难点MAPGIS地图库的分幅管理与图幅接边技术内容提要6.1 MAPGIS图形库6.2 MAPGIS属性管理子系统6.3 影像库管理子系统6.1 MAPGIS图形库MAPGIS的图形数据库管理系统可同时管理数千幅地理底图，数据容量可达数十千兆，主要用于创建、维护地图库，在图幅进库前建立拓扑结构；对输入的地图数据进行正确性检查，根据用户的要求及图幅的质量，实现图幅配准、图幅校正和图幅接边；给用户提供了多种强有力的数据查询途径。
6.1.1 MAPGIS图形库使用流程MAPGIS图形库的使用流程是：创建或打开图库文件->加库类->输入图幅->图幅接边->图幅检索6.1.2 图库操作图库操作提供了新建图库、打开图库、保存图库、图库另存为、图库压缩存为、关闭图库文件等操作。
建立新的图库。
打开图库将已存在的图库装入系统，图库文件名后缀为“*.DBS”。
保存图库图库另存为图库压缩存为关闭图库文件6.1.3 窗口此项包括：图形还原显示，允许图库漫游，接图表显示，图形显示及其它图形显示的基本操作，这些操作同前面章节的介绍。
图形还原显示将图形以还原的形式显示出来，显示的大小及位置由下边的窗口操作决定。
选“图形还原显示”项时，该项前将有一个标志“√”,表示激活该项。
激活该项后，图库中的图形将以还原形式显示( 对线将显示线型,对区将显示其填充的图案)。
允许图库漫游以当前窗口参数漫游显示图幅的接图表或图形。
第六章MAPGIS数据库管理教学目的与要求通过本章的学习，要求大家熟悉属性管理子系统，掌握属性结构与属性数据相关的操作方法；了解图库管理子系统，掌握地图库分层、分幅管理方法，掌握不同图幅之间接边处理方法与图元信息查询方法；了解影像库管理子系统，掌握建立影像库的步骤，属性影像库分析功能。
教学重点MAPGIS属性库编辑与管理方法MAPGIS地图库分幅管理与图幅接边技术MAPGIS影像库的建立方法教学难点MAPGIS地图库的分幅管理与图幅接边技术内容提要6.1 MAPGIS图形库6.2 MAPGIS属性管理子系统6.3 影像库管理子系统6.1 MAPGIS图形库MAPGIS的图形数据库管理系统可同时管理数千幅地理底图，数据容量可达数十千兆，主要用于创建、维护地图库，在图幅进库前建立拓扑结构；对输入的地图数据进行正确性检查，根据用户的要求及图幅的质量，实现图幅配准、图幅校正和图幅接边；给用户提供了多种强有力的数据查询途径。
6.1.1 MAPGIS图形库使用流程MAPGIS图形库的使用流程是：创建或打开图库文件->加库类->输入图幅->图幅接边->图幅检索6.1.2 图库操作图库操作提供了新建图库、打开图库、保存图库、图库另存为、图库压缩存为、关闭图库文件等操作。
建立新的图库。
打开图库将已存在的图库装入系统，图库文件名后缀为“*.DBS”。
保存图库图库另存为图库压缩存为关闭图库文件6.1.3 窗口此项包括：图形还原显示，允许图库漫游，接图表显示，图形显示及其它图形显示的基本操作，这些操作同前面章节的介绍。
图形还原显示将图形以还原的形式显示出来，显示的大小及位置由下边的窗口操作决定。
选“图形还原显示”项时，该项前将有一个标志“√”,表示激活该项。
激活该项后，图库中的图形将以还原形式显示( 对线将显示线型,对区将显示其填充的图案)。
允许图库漫游以当前窗口参数漫游显示图幅的接图表或图形。
地图库管理系统简介地图数据是地图诸要素的数字化表示。
按几何特征，地图要素区分为点、线、面三类。
这三类数据，以不同的数据结构，构成了地图数据库。
机助地图早期使用的数据结构，主要用于图形显示，大都属于表面数据结构或单个的数据文件。
这种数据结构缺少空间数据联系，未能进一步提供数据分析和评价，而真正有效的数据结构，应能在不同程度上采用一定方法(显式或隐式)满足地理实体空间关系的反映。
地图数据本身可以认为是地理现实世界的多面模型，它是整个机助地图制图过程的核心，它接受各种地图数据的输入，并能根据用户需要，派生不同类型的信息产品。
地图数据库在整个机助制图的各个环节的主要作用如下:１、在数据获取的过程中，它用于存储和管理地图信息；２、在数据处理的过程中，它既是资料的提供者，也可以是处理结果的归宿处；３、在检索和输出的过程，它是形成绘图文件或各类地理数据文件的数据源。
MAPGIS海量地图库管理子系统属于通用的地图数据库管理系统。
MAPGIS海量地图库管理子系统采用了层类的概念,以图幅为单位来管理地图数据。
每个图幅由若干层组成(详情参见图库结构)。
这使得图库管理更有层次感，更具条理性。
它给用户提供了灵活直观的数据入库手段、多种强有力的数据查询途径。
针对地图数据库管理的特殊性，本系统给用户提供了图幅与图幅之间的线和区的接边功能，以消除相邻图幅间的接合误差，使这些图幅拼接成为一完整地图时，不会让人感到整幅图是分块的结果。
由于图纸变形或者数据录入过程出现误差等缘故，带有某种程度的扭曲或移动，若这样的图幅不经过校正便做拼接工作的话，得到的地图的质量可想而知，因此，如果数据存在误差，在地图数据进库之前，必须进行校正，MAPGIS的误差校正子系统提供分线性变换和非线性变换两种，用户可根据具体情况选用。
新增功能较之先前的版本，MapGis6.0地图库管理子系统新增或加强了以下主要功能：(1) 支持任意分幅数据的建库与接边。
(1) 提供了批量数据入库功能，提高了数据入库的自动化程度。
M APGIS是集数字制图、数据库管理及空间分析为一体的空间信息系统。
在MAPG IS中，属性是反映事物特征信息的数据，主要用来描述实体要素的类别、级别等分类特征和其他质量特征，它由属性结构和属性数据两部分内容构成。
M APGIS地理信息系统中图元属性的建立，可以在属性库管理、空间分析、图形处理输入编辑等多个子系统中实现，而强大的图形处理输入编辑子系统所提供的编辑、修改、拷贝属性等功能，使我们在对图形数据矢量化的同时亦能编辑图元属性结构和直接输入属性数据，并能利用图元的属性编辑处理图形数据，从而提高了工作质量和效率。
对应于MAPG IS系统的点、线、区(包括弧段和区两种实体数据)、网、表五类文件，属性结构也分为点、线、区、弧段、结点、网属性结构和表格等。
属性结构包含了字段名称、字段类型、字段长度、小数位数等要素。
属性结构的编辑可在属性库管理、空间分析和图形处理输入编辑等子系统中进行。
在属性库管理和图形输入编辑子系统中编辑属性结构的方法如下：在属性库管理子系统中，装入需要编辑属性结构的点、线、区等文件，根据文件类型，在“结构”菜单下，选择相应类型的“编辑属性结构”，在弹出的“编辑属性结构”窗口中即可进行编辑，其操作包括增加、删除、移动和修改字段名称、字段类型、字段长度、小数位数等。
在图形输入编辑子系统中，通过点、线、区编辑菜单下相应的“编辑属性结构”选项，编辑点、线、区文件的属性结构，方法同属性库管理子系统中的“编辑属性结构”。
（1）在属性库管理子系统中输入属性数据在属性库管理子系统中装入文件，将窗口切换至编辑状态，逐个输入图元的属性数据。
图形窗口的图元与属性窗口中的数据可实行联动，进行可视化编辑。
双击图元，属性窗口随即跳转至该图元所对应的属性记录，同时属性窗口改变数据，图形窗口对应的图元即闪烁。
系统还提供了属性统改的功能，可实现属性数据的批量修改，修改方式包括：固定值方式、增量方式和计算方式。
外部数据库中数据与MAPGIS中实体属性相连通过属性库管理中的连接属性功能输入图元的属性数据：将指定的MAPGIS图形文件与DBA SE、FoxBase、FoxPro、Acces s、Excel等数据库的表文件或MAPGIS的表文件，按指定的关键字段或序号连接起来，将所选的属性字段写进M APGIS图形数据属性中。

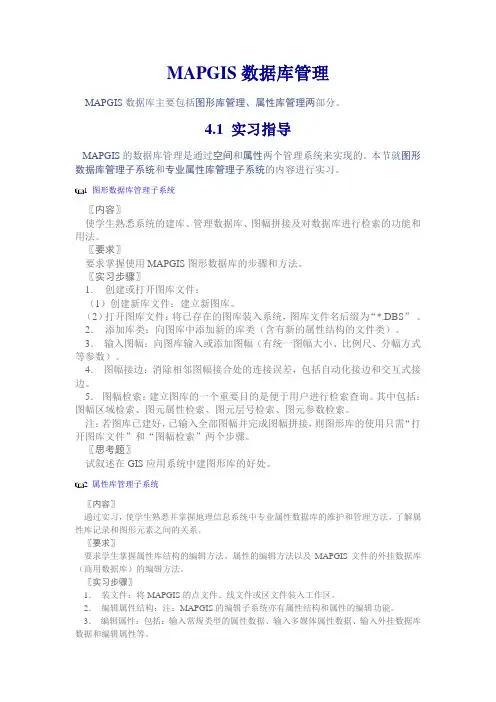

MAPGIS数据库管理MAPGIS数据库主要包括图形库管理、属性库管理两部分。
4.1 实习指导MAPGIS的数据库管理是通过空间和属性两个管理系统来实现的。
本节就图形数据库管理子系统和专业属性库管理子系统的内容进行实习。
1 图形数据库管理子系统〖内容〗使学生熟悉系统的建库、管理数据库、图幅拼接及对数据库进行检索的功能和用法。
〖要求〗要求掌握使用MAPGIS图形数据库的步骤和方法。
〖实习步骤〗1．创建或打开图库文件：（1）创建新库文件：建立新图库。
（2）打开图库文件：将已存在的图库装入系统，图库文件名后缀为“*.DBS”。
2．添加库类：向图库中添加新的库类（含有新的属性结构的文件类）。
3．输入图幅：向图库输入或添加图幅（有统一图幅大小、比例尺、分幅方式等参数）。
4．图幅接边：消除相邻图幅接合处的连接误差，包括自动化接边和交互式接边。
5．图幅检索：建立图库的一个重要目的是便于用户进行检索查询。
其中包括：图幅区域检索、图元属性检索、图元层号检索、图元参数检索。
注：若图库已建好，已输入全部图幅并完成图幅拼接，则图形库的使用只需“打开图库文件”和“图幅检索”两个步骤。
〖思考题〗试叙述在GIS应用系统中建图形库的好处。
2 属性库管理子系统〖内容〗通过实习，使学生熟悉并掌握地理信息系统中专业属性数据库的维护和管理方法，了解属性库记录和图形元素之间的关系。
〖要求〗要求学生掌握属性库结构的编辑方法、属性的编辑方法以及MAPGIS文件的外挂数据库（商用数据库）的编辑方法。
〖实习步骤〗1．装文件：将MAPGIS的点文件、线文件或区文件装入工作区。
2．编辑属性结构：注：MAPGIS的编辑子系统亦有属性结构和属性的编辑功能。
3．编辑属性：包括：输入常规类型的属性数据、输入多媒体属性数据、输入外挂数据库数据和编辑属性等。
4．存文件：将编辑后的属性数据（工作区中）存到相应的点文件、线文件或区文件。
〖思考题〗GIS属性数据库和一般的商用数据库有何区别？在编辑属性数据时，其记录的排列顺序是否重要？。
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。
设备坐标系：是图形设备旳坐标系。
数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。
窗口：是顾客坐标系中旳一种矩形区域。
顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。
窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。
离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。
利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。
视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。
可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。
图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。
如地理图中水系构成一种图层，铁路构成一种图层等。
我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。
点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。
它涉及字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中旳点概念不同。
弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。
它与曲线是两个不同旳概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。
实验四 MAPGIS 属性管理一、实验目的1、理解属性结构、属性数据的基本概念；2、掌握建立及编辑属性结构的主要功能；3、掌握属性数据的输出及连接的主要方法；二、实验主要内容✓ 编辑、浏览属性结构属性，指的是实体特性，它由属性结构及属性数据两部分内容构成。
在MAPGIS 中，属性结构为数据结构，它描述实体的特性分类，与DBASE 、FoxBase 的数据库的表结构想当，具有字段名、数据类型、长度（或小数位数）等特性。
与MAPGIS 的实体相对应，其属性结构可分为：点属性结构、线属性结构、区属性结构、弧段属性结构、结点属性结构、网属性结构、表格等。
除表格外，它们都具有默认的属性结构，如下表所示，这些属性结构是默认的，不能被修改和删除。
属性数据，指实体特性具体描述，与DBASE 、FoxBase 等数据库表中的记录想当，MAPGIS 中支持十多种数据类型。
MAPGIS 中的属性管理主要实现属性数据的管理，包括属性结构及属性数据管理与其它应用。
实体类型 字段名 数据类型 长度 小数位数 点 ID 长整型 8 线ID 长整型 8 长度 双精度型 15 6 区ID长整型 8 面积 双精度型 15 6 长度双精度型 15 6 弧段 ID 长整型 8 长度 双精度型 15 6 结点 ID 长整型 8 网ID长整型8➢编辑属性结构（以线属性结构的编辑为例）1、在MAPGIS主菜单单击库管理→属性库管理，弹出“属性管理子系统”界面2、装入或选定要修改属性结构的文件，单击菜单栏结构→编辑属性结构→编辑线属性结构，弹出“编辑属性结构”对话框，添加所需属性字段的名称、类型、长度等参数，单击“ok”按钮➢浏览属性结构只能查看文件属性结构、不能修改属性结构，操作与编辑属性结构类似✓编辑、浏览属性数据（以线文件的属性编辑为例）3、单击菜单栏属性→编辑属性→编辑线属性，弹出“编辑属性结构”对话框，在相应的字段中作修改，单击“确定”功能，完成编辑4、单击菜单栏属性→编辑单个属性→编辑单个线属性，选择要编辑属性的实体，系统弹出“编辑单个属性”对话框，修改具体的属性值，单击“yes”结束✓属性表的输出、输入、连接及新建➢输出属性输出属性功能将已装入的MAPGIS图形文件中的属性写到外部属性数据库(DBASE、FoxBase等)表或MAPGIS表文件中（*.WB文件）5、单击菜单栏属性→输出属性，弹出“属性输出”对话框，选择输出文件、属性类型、输出字段、输出类型，确定输出文件名称及目录，单击“确定”按钮➢输入表格将指定的外部数据库表转化成MAPGIS表文件6、单击菜单栏属性→输入表格，弹出“输入表格”对话框，选择表格文件、数据源、输入字段、输出表格等参数，单击“确定”按钮➢连接属性将外部数据库中数据与MAPGIS中实体相关联，并将满足条件部分数据写进MAPGIS图形数据属性中7、单击菜单栏属性→属性连接，弹出“输入表格”对话框，选择相应参数，单击“确定”按钮➢新建表格8、单击菜单属性→新建表格，弹出“编辑属性结构”对话框，输入新建表格的属性字段及类型9、在“编辑属性结构”对话框中，单击“OK”，弹出系统创建的表格文件NONAME1.WB，可以编辑新生成的10条属性纪录。
空间属性库的建立与编辑
一、实验目的
1.学会在mapgis软件中对图形进行线属性和区属性编辑。
熟悉
mapgis属性库的操作，进行属性的添加与修改。
2.掌握对单个区属性参数的设置。
3.掌握对弧段的浏览编辑与参数设置。
二、实验步骤与内容
1、进行输入编辑：先通过线编辑命令，绘出一个矩形，，在
矩形区域里造折线，然后执行自动剪断线命令——拓扑错误检查——线转弧段（保存文件）——最后进行拓扑重建。
生成图形：
2、打开mapgis的库管理——属性库管理，在文件子菜单中点击装入区文件：
3、在属性下拉菜单编辑属性——编辑区属性，如编辑单个属性，浏览弧段，统改参数等：
实验总结：通过本实验，初步了解了应用MAPGIS软件建立空间属性库与编辑属性库的简单操作。
同时也进一步熟悉了上次试验中对于MAPGIS的基本图形输入编辑功能和特点，掌握了参数设置，窗口基本操作以及要素提取应注意的事项。
认识了点、线、区图元的编辑及线文件成区的过程，理解了拓扑重建的流程及其意义。
mapgis 输出属性表时碰到的问题大家用mapgis 输出属性时经常会碰到这样的问题：不能输出到execl或者有时可以输出有时却不能输出dbf 。
出现这种情况大都是因为输出设置问题（数据源的配置及输出路径的设置），或者是盗版狗的问题，呵呵，如果是盗版狗的问题，我解决不了，否则，请你继续往下看：下面说说详细步骤：1、先建立一个EXECL空文件，并保存（如存文件名为：1.xls）,如果想导出DBF格式,此步不必做。
注意：文件路径不能为桌面，文件路径也不能太深。
2、打开“属性库管理模块”，选择“文件—>导出...”, 在弹出的“导出内部数据”窗口中，打开你需要导出的MAPGIS文件。
3、在弹出的窗口“导出内部数据”窗口中的下方“数据源”那一行有一“+”号，点击它。
如果是导出DBF格式,跳过此步。
4、在弹出窗口“ODBC数据源管理器"中选择你要输出的数据格式（Execl Files）,点“配置”，如果是导出DBF格式,跳过此步。
5、在弹出窗口“ODBC Microsoft Execel 安装”，点击“选择工作簿(s)”，选择你要将数据输出到的Execel文件（找到第1步建立的1.xls文件），点“确定”，此时窗口返回到“ODBC Microsoft Execel 安装”窗口，再点“确定”，窗口返回到“ODBC数据源管理器”窗口，再点“确定”，窗口返回到“导出内部数据”对话框。
如果是导出DBF格式,跳过此步。
6、在“导出内部数据”窗口中，数据源选择“EXECEL FILES”，在表格名称那里填入表格名称，如输入2，这时“导出”按钮激活，点击它就可以将属性数据导出到第1步选择的Execel文件（1.xls）中了。
如果是导出DBF格式, 在窗口中点“表格名称”，此时会弹出“换名存文件”窗口，选择文件路径（注意：文件路径不能为桌面，文件路径也不能太深），输入DBF文件名，然后点“保存”，再回到“导出内部数据”窗口，点“导出”就OK了。
第七章 系统库管理在第五章图形输入编辑中我们讲到，输入点、线、面以及注记等编辑时，可以同时修改其相关参数。
但是在实际应用中，会出现一些符号、字体等样式在MapGIS Studio 系统库中找不到的情况，这就需要我们自己来制作相关的样式，也就是对系统库进行相关的管理和操作。
在应用框架配置中加载“符号库颜色工具”后，应用框架上将出现一个新的工具条，如图7.1所示。
图7.1 符号编辑工具条7.1 符号库管理7.2所示），进入符号库管理。
⑩①②③④⑤⑥⑦⑧⑨图7.2 符号库管理 上图中，各标号的含义分别表示如下： ●①是工具条，工具依次为：矢量符号编辑工具、栅格符号编辑工具、TrueType 符号编辑工具、修改当前符号工具、符号分类工具、符号分类管理工具、新建符号库工具、导入XML 格式的符号、导出符号为XML 格式和整库导出为XML 格式。
●②“符号类型”用于设置当前查看的符号类型：点状符号、线状符号还是填充符号。
●③“用户分类” 用于设置当前查看的符号类别，这些类别是用户通过符号“分类管理工具”定义的。
●④“当前符号库”用于设置当前查看的符号库。
●⑤是符号列表，列出当前符号库中满足设定符号类型和分类的所有符号。
● ⑥“预览内容”框，显示当前选中的符号，并在下面⑧列出该符号的“符号编号”和“符号类型”信息。
●⑦是符号查找工具，当有多个结果时，上下按钮将变为可用，可通过上下按钮遍历所有的结果。
●⑧列出当前列表中的符号总数。
●⑨“背景色”允许对符号列表框中的背景色进行修改。
●⑩右下角的“删除”按钮用于删除符号库中的一个或多个选中的符号。
注意：系统库的符号编号是一种内部编号，它只会在原始编号的基础上递加，不会减少。
即使删除符号，被删除符号的编号也不会被再用于其它符号。
7.1.1 符号编辑1号、填充符号和线状符号）。
图7.3 选择编辑符号的类型2）选择类型后单击【确定】，进入符号编辑界面。
图7.4 符号编辑界面注：符号化编辑界面其实和MapGIS Studio的界面类似，只不过简化成了只能输入线、面和注记。
属性库管理
一．编辑属性结构
编辑步骤如下：
a)首先，装入或选定要修改的属性结构文件，
如右图：
b)根据文件类型执行相应编辑功能，编辑界
面如下图：
c)键入字段名，回车。
出现下图。
选择字段类
型。
二．浏览属性结构
只能查看文件属性结构，不能修改属性结构。
三．修改多媒体数据局目录
该功能用来上设置媒体属性数据所在的目录。
选中后，系统首先弹出窗口，选择带有多媒体属性字段数据，选择文件，弹出设置窗口。
四．属性数据
属性数据，提供增加、修改、删除属性数据功能。
1.编辑浏览属性
具体步骤：
a)装入或选定要修改属性的文件。
b)根据文件类型，执行相应编辑功能，编辑属性界面如图
c)在相应的字段里修改，完成后，结束编辑。
2.编辑和浏览单个属性
具体步骤：
a)先激活编辑单个属性选单。
b)选定要编辑的具体实体，系统弹出界面如图。
c)修改具体的值，按YES.浏览单个属性只能查看具体实体属性，操
作与编辑单个属性类似。
浏览单个属性只能查看具体实体属性，不能修改属性，操作与编辑单个属性类似。
3.输出属性
输出属性功能将已装入的MAPGIS图形文件中的属性信息写到外部属性数据表或MAPGIS表文件中，这里所指的外部数据库是DBASE.FOXBASE,FOXPRO,ACESS,EXCEL,SQL SERVER,ORACLE等数据库软件的表文件，MAPGIS的表文件是指*.WB文件。
4.输入表格
将指定的外部数据库表转换成MAPGIS文件。
用此功能，系统会弹出如右对话框：
5.连接属性
将外部数据库中的数据与MAPGIS中实体相关联，并将满足条件部分数据写进MAPGIS图形数据属性中。
通过此功能，将外部数据库的属性数据输入到MAPGIS图形文件的属性数据中。
连接属性界面。
如下图：
6.新建表格
表格是MAPGIS的内部一个数据组织形式，用来存储管理属性数据。
新建一个表格的具体过程：先建立一个新的表格结构，然后输入表格
记录。
五．外部数据库
外部数据库提供对外部数据库的查看、编辑功能，他的选单如图：
1.编辑外部数据库
编辑、修改外部数据库的记录，类似于属性编辑功能。
所不同的是他
对外部数据库文件的记录进行编辑修改。
具体操作时，系统首先提示
用户输入外部数据库文件名，输入完毕，系统自动弹出记录编辑的窗
口，供用户修改。
2.浏览外部数据库
浏览外部数据库的记录数据，，，方式同属性编辑一样，只是不能编辑。
3.浏览外部数据库结构
浏览外部数据库的数据库中的数据库结构，即浏览该数据库由哪些字
段，以及字段的名称，类型，长度等。
