低压配电柜选型及结构特点

浅谈高低压配电柜的特点及如何选型摘要：在经济发展的今天，我国配电设备的发展越来越快，伴随着变电所、配电室以及工业配电的建设，高低压配电柜也得到了广泛的应用。

本文就高低压配电柜的特点以及构成进行分析，并根据可靠性、实用性的原则阐述高低压配电柜优化选型,以供参考.关键词：高低压配电柜；特点;选型引言在对高低压配电柜进行选型的过程中，对柜体结构的分析，不仅可以有效的提高柜体制造质量，还有利于人们对柜体制造成本的控制，因此我们在对高低压配电柜进行选型的时候，人们都将柜体结构作为其基础，从而使得柜体固有的使用功能得到有效的提高。

不过在不同的环境下，人们对柜体结构的要求不尽相同，并且在不同的制造单位当中,加工人员所采用的工艺手段也存在着一定的差异，为此我们在对其进行生产制造当中，就要对其柜体结构和工艺特点进行分析，进而优化选型。

一、熟悉配电柜的结构对电气设计的重要性在电气设计与电气成套中,配电柜的结构与型号的选择是必不可少的工作.目前，用于低压与中压系统中的柜型可谓百花齐放，目不暇接,如何选择一个合适的柜型，是一个不可回避的经济技术问题，选用合理，做到既满足使用要求，又节约投资。

因为配电柜的壳体价格差别很大，合理的选用会带来较大经济效益，选择配电柜的壳体也有性价比问题。

另外，选择的合理，还会做到柜内元件与配电柜壳体很好的配合，使元件布置及布线合理、紧凑美观。

目前配电柜的型号繁多，光低压抽出式配电柜就有几十种之多，电气设计人员在电气设计时，有时无所适从，因此对各种配电柜的壳体的优劣、性能及特点进行梳理显得比较重要。

如何正确选择配电柜的壳体规格及型号，这是设计院或设计公司电气设计人员的短板，因这些设计人员对配电柜的结构并不十分了解，只是从开关成套厂家的产品样本中的说明及简单图片中了解一些,有鉴于此,对中低压配电柜的常用型号,规格及优缺点有作详细介绍的必要。

二、高压配电柜特点高压开关柜按断路器安装方式分为固定式和移开式（手车式）.目前常用的固定式为XGN15—12 及GG—1A 型，移开式高压柜是KYN28 型。

高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。

它起到了保护和控制电路的作用，保障电能的安全可靠传输。

本文将从分类和特点两个方面来介绍高压低压配电柜。

一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。

1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。

它包括主配电柜、次级配电柜以及终端配电柜等。

（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。

它包括主变电站配电柜、支线配电柜以及变电所配电柜等。

2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。

它具有结构紧凑、安装方便等特点。

（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。

它特点是结构简单、拆装便捷。

3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。

适用于一些简单的电路控制需求，如手动切换电源。

（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。

它具有自动化程度高、响应速度快的特点。

二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。

1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。

2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。

3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。

4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。

5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。

6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。

低压配电柜选型_低压配电柜组成—低压配电柜安装规范做迎：翼彳低压配电柜概要低压配电柜的额定电流是交流50Hz,额定电压380v的配电系统作为动力，照明及配电的电能转换及控制之用。

该产品具有分断能力强，动热稳定性好，电气方案引灵活，组合方便，系列性、实用性强，结构新颖等特点。

低压配电柜的主要技术参数用户在选购低压配电柜时，不仅要对配电柜的额定电压、额定电流、额定频率、柜体外形尺寸等技术参数了解，还应关注以下几方面参数：（1）主母线最大额定电流：主母线最大能够承载的电流的额定值。

（2）额定短时耐受电流：由生产厂家给出的，成套设备中某条电路在国家标准GB7251.1-20由规定的试验条件下能安全承载的短时耐受电流方均根值。

（3）峰值短时耐受电流：成套设备中某条电路在国家标准GB7251.1-2005中规定的试验条件下，生产厂家规定此电路能够圆满地承受的峰值电流。

（4）外壳防护等级：根据IEC60529-1989标准由成套设备提供的防止触及带电部件，以及外来固体的侵入和液体的进入的等级。

具体等级划分详见IEC60529标准。

（5）内部分隔方式：根据IEC60529-1989标准，为保护人身安全，将开关柜独立划分成几个隔室的不同方式。

（6）功能单元形式：根据国家标准GB7251.1-2005,元件在成套设备中的安装方式。

低压配电柜对主要元件的要求低压配电柜根据应用场合和功能的不同，其所包含的元件也会有所不同。

本文只对配电柜中几种常用的元件的技术要求做简单的介绍［2］。

（1）基本要求：使用的环境温度上限提供；外型尺寸小型化；安装尺寸模数化，安装方式多元化；功能模块化，组装积木化，以利于功能增减和缩短维修时间。

（2）对断路器的要求：首先，要具备高分断能力，低压配电柜的分断能力是以主母线的分断能力衡量装置的分断水平。

其次，要求能左右安装，进出线方向可互换；具有三段保护和接地保护功能，有不。

浅谈低压配电柜的设计与选型刘承志发布时间：2021-10-22T04:11:04.406Z 来源：《现代电信科技》2021年第10期作者：刘承志[导读] 传统低压配电柜门安全系数低、开启不方便等问题，设计了一种低压配电柜专用智能开关系统，实现了远程遥控开启、溢值报警、自动弹射等功能，有效避免开门时运维人员与电柜门的直接接触，此外，运维人员可通过显示屏查看电柜门内动态监测温度，系统控制稳定，实用性强。

（四川省广安市华蓥市鱼塘路四方电力公司客户服务中心）摘要：随着经济和各行各业的快速发展，低压配电装置是额定频率交流50Hz，额定电压380V的配电系统，主要作用是进行电力分配，负责电能的保护、测量等，也是供电系统中的重要用电设备。

低压配电装置可将经过变压器的电压分配到各个用电单元，用于低压配电系统中动力、照明配电之用。

该类产品具有分断能力强，动热稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖等特点。

根据输配电原则，输配电的概念包括三个方面，即输电、变电、配电。

其中输电是指电能的传输，通过输电，把相距甚远的发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制；变电是指利用一定的设备将电压由低等级转变为高等级（升压）或由高等级转变为低等级（降压）的过程；配电则是消费电能地区内将电力分配至用户的分配手段，直接为用户服务。

关键词：低压配电；电器选型；设计；控制原理引言传统低压配电柜门安全系数低、开启不方便等问题，设计了一种低压配电柜专用智能开关系统，实现了远程遥控开启、溢值报警、自动弹射等功能，有效避免开门时运维人员与电柜门的直接接触，此外，运维人员可通过显示屏查看电柜门内动态监测温度，系统控制稳定，实用性强。

1低压配电柜监控系统信息化建设的意义通过对低压配电柜监控系统进行信息化设计，可以实现对低压配电柜的开闭进行智能化的管控。

低压配电柜的信息化监控系统能够自动记录低压配电柜的操作，自动采集机房的模块电源传输数据并进行分析，同时能够自动识别环境的湿度、温度等参数，对安全隐患进行预警。

高压低压配电柜的电力设备选型与配置要点在电力系统中，高压低压配电柜是起到分配电力、保护设备和管理电路的重要设备。

为了确保配电系统的安全稳定运行，正确选型和配置电力设备是至关重要的。

本文将详细介绍高压低压配电柜电力设备选型与配置的要点。

1. 高压设备选型与配置要点1.1 额定电压和电流：根据实际需求确定配电柜的额定电压和电流，确保其与系统的电压等级相匹配。

1.2 主开关选择：根据系统的负荷情况，选择适合的主开关，具有良好的断路能力和过载保护功能。

1.3 熔断器选择：考虑负荷特性和短路电流，选用适当的熔断器，确保系统的过载和短路保护。

1.4 绝缘和防护等级：根据场所环境和安全要求，选用符合国家标准的高压设备，确保其绝缘和防护等级能满足要求。

2. 低压设备选型与配置要点2.1 电气元件选择：在低压配电柜中，选择合适的电气元件，如断路器、熔断器、接触器等，以确保正常的电路分配和电器设备保护。

2.2 配电开关选择：根据负荷特性和安全要求，选择适合的配电开关，如空气开关、塑壳断路器等，确保其可靠性和稳定性。

2.3 动力电容器选择：若需配置动力因数补偿装置，选择合适的动力电容器，以提高功率因数，减少无效功率损耗。

2.4 保护装置配置：配置过载保护、短路保护等保护装置，确保低压配电系统的安全可靠运行。

3. 设备配置要点3.1 空间布局：合理安排设备空间布局，确保设备之间的相互隔离和热量分散，减少火灾和事故的发生。

3.2 接地系统：配置可靠的接地系统，确保设备的安全运行和人身安全。

3.3 冷却系统：对于需要散热的设备，配置适当的冷却系统，如风扇、散热器等，确保设备在正常工作温度范围内运行。

3.4 联动控制：根据实际需要，在高压低压设备之间配置合适的联动控制装置，实现设备的协调运行与保护。

3.5 后备供电：考虑到电力中断或故障的情况，配置适当的后备供电装置，如UPS电源、发电机组等，确保供电的连续和可靠。

综上所述，高压低压配电柜的电力设备选型与配置要点包括高压设备选型与配置、低压设备选型与配置，以及设备配置要点。

低压配电柜2018年06月28日5.5低压配电柜5.5.1GCS型抽出式低压配电柜1、产品型号及含义2、用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V （690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

3、执行标准本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。

4、结构特点：框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔，使得框架组装灵活方便。

开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

电缆隔室的设计使电缆上、下进出均十分方便。

抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流400A及以下。

抽屉面板具有分、合、试验、抽出等位置的明显标志。

抽屉单元设有机械联锁装置。

1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。

柜体的防护等级为IP30IP40，还可以按用户需要选用。

5.5.2MNS系列1、用途MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。

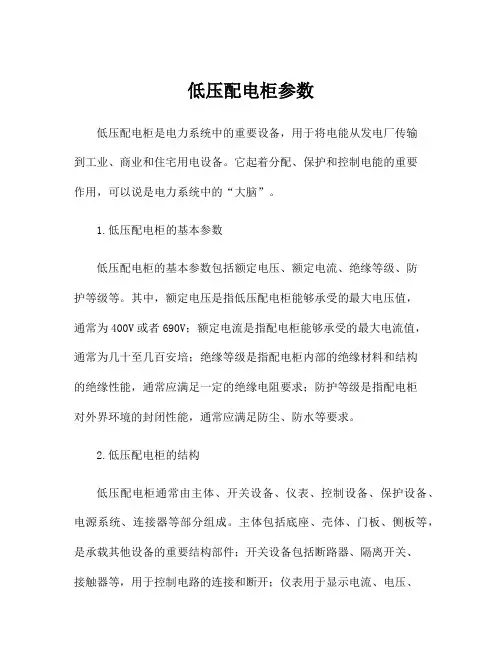

低压配电柜参数低压配电柜是电力系统中的重要设备，用于将电能从发电厂传输到工业、商业和住宅用电设备。

它起着分配、保护和控制电能的重要作用，可以说是电力系统中的“大脑”。

1.低压配电柜的基本参数低压配电柜的基本参数包括额定电压、额定电流、绝缘等级、防护等级等。

其中，额定电压是指低压配电柜能够承受的最大电压值，通常为400V或者690V；额定电流是指配电柜能够承受的最大电流值，通常为几十至几百安培；绝缘等级是指配电柜内部的绝缘材料和结构的绝缘性能，通常应满足一定的绝缘电阻要求；防护等级是指配电柜对外界环境的封闭性能，通常应满足防尘、防水等要求。

2.低压配电柜的结构低压配电柜通常由主体、开关设备、仪表、控制设备、保护设备、电源系统、连接器等部分组成。

主体包括底座、壳体、门板、侧板等，是承载其他设备的重要结构部件；开关设备包括断路器、隔离开关、接触器等，用于控制电路的连接和断开；仪表用于显示电流、电压、功率等参数；控制设备用于实现配电柜的远程控制和监测；保护设备包括过载保护、短路保护、漏电保护等，用于保护电路和设备的安全；电源系统为配电柜提供电能供给；连接器用于连接配电柜与外部电路和设备。

3.低压配电柜的功能低压配电柜的主要功能包括分配电能、保护电路、控制电路、监测电能等。

分配电能是指将来自发电厂的电能分配到不同的用电设备上，以满足其用电需求；保护电路是指在电路出现过载、短路、接地故障等情况时，能够及时切断电路，保护设备和人身安全；控制电路是指对电路的连接和断开进行控制，以实现电能的分配和管理；监测电能是指对电路的电流、电压、功率等参数进行实时监测和记录，以实现电能的合理使用和节约。

4.低压配电柜的应用领域低压配电柜广泛应用于工厂、商场、医院、学校、住宅小区等各种场所。

在工厂中，低压配电柜用于供电生产设备和照明设备；在商场和医院中，低压配电柜用于供电商业设备和医疗设备；在学校和住宅小区中，低压配电柜用于供电教学设备和生活设备。

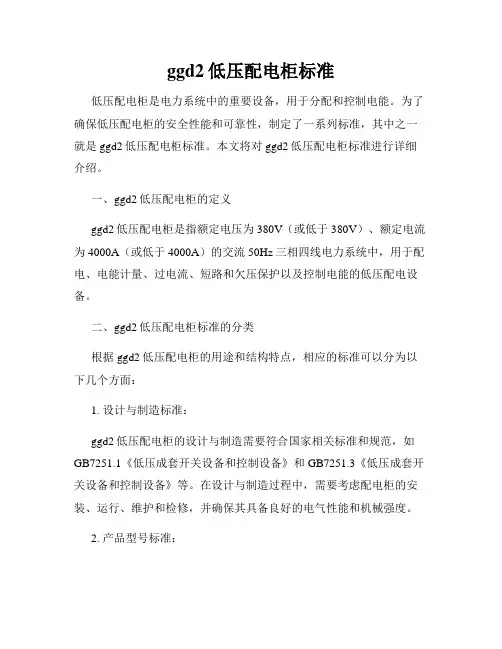

ggd2低压配电柜标准低压配电柜是电力系统中的重要设备，用于分配和控制电能。

为了确保低压配电柜的安全性能和可靠性，制定了一系列标准，其中之一就是ggd2低压配电柜标准。

本文将对ggd2低压配电柜标准进行详细介绍。

一、ggd2低压配电柜的定义ggd2低压配电柜是指额定电压为380V（或低于380V）、额定电流为4000A（或低于4000A）的交流50Hz三相四线电力系统中，用于配电、电能计量、过电流、短路和欠压保护以及控制电能的低压配电设备。

二、ggd2低压配电柜标准的分类根据ggd2低压配电柜的用途和结构特点，相应的标准可以分为以下几个方面：1. 设计与制造标准：ggd2低压配电柜的设计与制造需要符合国家相关标准和规范，如GB7251.1《低压成套开关设备和控制设备》和GB7251.3《低压成套开关设备和控制设备》等。

在设计与制造过程中，需要考虑配电柜的安装、运行、维护和检修，并确保其具备良好的电气性能和机械强度。

2. 产品型号标准：ggd2低压配电柜标准还规定了产品型号的编制方法，通过规范的型号编制，可以方便用户选择合适的配电柜，并确保配电柜的功能和技术参数符合要求。

3. 电器元件标准：ggd2低压配电柜中所使用的电器元件，如断路器、接触器、断路器等，应符合相关的国家标准。

同时，还需要根据实际情况，制定适用于配电柜的特殊技术要求，以确保元件的可靠性和安全性。

4. 工程验收标准：ggd2低压配电柜在工程验收时，需要符合一定的标准要求。

包括配电柜外观质量、电气性能测试、绝缘电阻测试、保护装置动作测试等内容，以确保配电柜能够正常运行，达到设计要求。

5. 运行与维护标准：ggd2低压配电柜的运行与维护需要遵循相应的标准。

运行时，需要进行定期巡视和维护，及时发现和处理故障。

维护时，需要按照制定的规程进行操作，包括故障维修、保养和更换元件等。

三、ggd2低压配电柜标准的应用ggd2低压配电柜标准适用于各类工矿企业、商业建筑、住宅小区等电力系统的配电和控制设备。
