耐辐照高温硫化硅橡胶

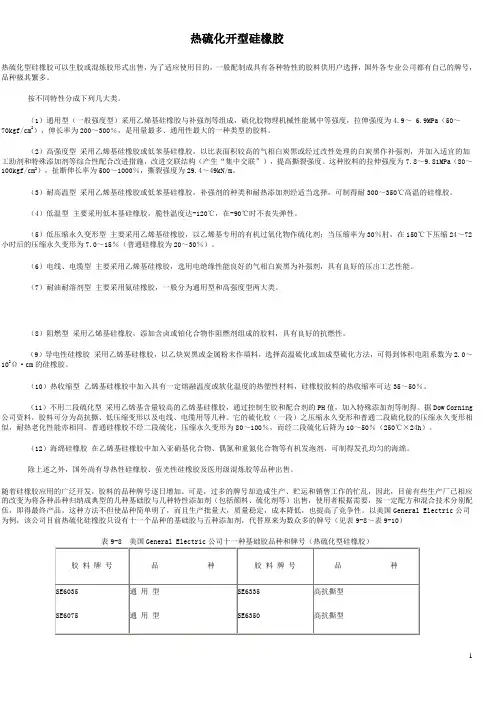

热硫化开型硅橡胶热硫化型硅橡胶可以生胶或混炼胶形式出售，为了适应使用目的，一般配制成具有各种特性的胶料供用户选择，国外各专业公司都有自己的牌号，品种极其繁多。

按不同特性分成下列几大类。

（1）通用型（一般强度型）采用乙烯基硅橡胶与补强剂等组成，硫化胶物理机械性能属中等强度，拉伸强度为4.9～ 6.9MPa（50～70kgf/cm2），伸长率为200～300％，是用量最多、通用性最大的一种类型的胶料。

（2）高强度型采用乙烯基硅橡胶或低苯基硅橡胶，以比表面积较高的气相白炭黑或经过改性处理的白炭黑作补强剂，并加入适宜的加工助剂和特殊添加剂等综合性配合改进措施，改进交联结构（产生“集中交联”），提高撕裂强度。

这种胶料的拉伸强度为7.8～9.81MPa（80～100kgf/cm2），扯断伸长率为500～1000％，撕裂强度为29.4～49kN/m。

（3）耐高温型采用乙烯基硅橡胶或低苯基硅橡胶，补强剂的种类和耐热添加剂经适当选择，可制得耐300～350℃高温的硅橡胶。

（4）低温型主要采用低本基硅橡胶，脆性温度达-120℃，在-90℃时不丧失弹性。

（5）低压缩永久变形型主要采用乙烯基硅橡胶，以乙烯基专用的有机过氧化物作硫化剂；当压缩率为30％肘，在150℃下压缩24～72小时后的压缩永久变形为7.0～15％（普通硅橡胶为20～30％）。

（6）电线、电缆型主要采用乙烯基硅橡胶，选用电绝缘性能良好的气相白炭黑为补强剂，具有良好的压出工艺性能。

（7）耐油耐溶剂型主要采用氨硅橡胶，一般分为通用型和高强度型两大类。

（8）阻燃型采用乙烯基硅橡胶，添加含卤或铂化合物作阻燃剂组成的胶料，具有良好的抗燃性。

（9）导电性硅橡胶采用乙烯基硅橡胶，以乙炔炭黑或金属粉末作填料，选择高温硫化或加成型硫化方法，可得到体积电阻系数为2.0～102Ω·cm的硅橡胶。

（10）热收缩型乙烯基硅橡胶中加入具有一定熔融温度或软化温度的热塑性材料，硅橡胶胶料的热收缩率可达35～50％。

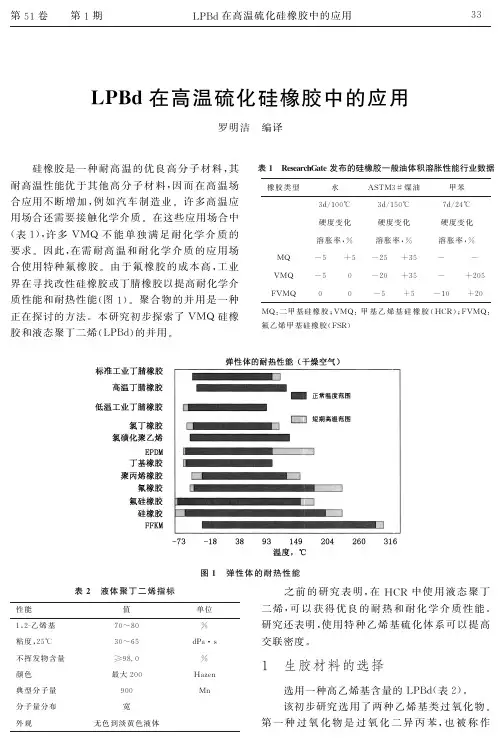

L P B d 在高温硫化硅橡胶中的应用罗明洁㊀编译㊀㊀硅橡胶是一种耐高温的优良高分子材料,其耐高温性能优于其他高分子材料,因而在高温场合应用不断增加,例如汽车制造业.许多高温应用场合还需要接触化学介质.在这些应用场合中(表１),许多VMQ 不能单独满足耐化学介质的要求.因此,在需耐高温和耐化学介质的应用场合使用特种氟橡胶.由于氟橡胶的成本高,工业界在寻找改性硅橡胶或丁腈橡胶以提高耐化学介质性能和耐热性能(图１).聚合物的并用是一种正在探讨的方法.本研究初步探索了VMQ 硅橡胶和液态聚丁二烯(L P B d)的并用.表１㊀R e s e a r c h G a t e 发布的硅橡胶一般油体积溶胀性能行业数据橡胶类型水A S TM ３＃煤油甲苯３d /１００ħ３d /１５０ħ７d /２４ħ硬度变化硬度变化硬度变化溶胀率,％溶胀率,％溶胀率,％MQ －５＋５－２５＋３５－－VMQ－５０－２０＋３５－＋２０５F VMQ００－５＋５－１０＋２０MQ :二甲基硅橡胶;VMQ :甲基乙烯基硅橡胶(H C R );F VMQ :氟乙烯甲基硅橡胶(F S R)图１㊀弹性体的耐热性能表２㊀液体聚丁二烯指标性能值单位１,２Ｇ乙烯基７０~８０％粘度,２５ħ３０~６５d P a s 不挥发物含量ȡ９８．０％颜色最大２００H a z e n 典型分子量９００M n分子量分布宽外观无色到淡黄色液体㊀㊀之前的研究表明,在H C R 中使用液态聚丁二烯,可以获得优良的耐热和耐化学介质性能.研究还表明,使用特种乙烯基硫化体系可以提高交联密度.１㊀生胶材料的选择选用一种高乙烯基含量的L P B d(表２).该初步研究选用了两种乙烯基类过氧化物.第一种过氧化物是过氧化二异丙苯,也被称作D C P (图２).第二种是２,５Ｇ双(叔丁基过氧)Ｇ２,５Ｇ二甲基己烷,也被称作D B P H (图３).图２㊀过氧化物D C P的化学结构图３㊀过氧化物D B P H 化学结构对于该初步研究,选用硬度为３０的通用H C R 硅橡胶(表３).表３㊀硅橡胶指标配方X i a m e t e r R B B Ｇ２０００Ｇ３５１００T 催化剂:５０％活性成分,份１．１A S T M性能结果外观透明D ９２６可塑度m mˑ１００(m i l)１５０D ７９２２３ħ下的密度D ２２４０邵尔A 硬度,度３５D ４１２拉伸强度,M P a ７．８D ４１２拉断伸长率,％７０５D ４１２１００％定伸应力,M P a ０．６D ６２４撕裂强度,k N /m１３D ３９５１７７ħˑ２２h 压缩永久变形,％２４D ２６３２巴肖氏回弹性,％６０D ２１３７脆性温度,ħ－７３２㊀配方使用标准配方进行研究(表４).两个变化因子是是否加入L P B d 和L P B d 的类型,总共有４组数据比较.表４㊀配方材料份硅橡胶１００L P B d０/２０石英粉５０黑色颜料２过氧化物D B P H ０/２过氧化物D C P０/２．２㊀㊀在配方中加入石英粉,模拟典型的模压配方,并且有助于加工.由于预计交联密度会提高,所以未使用补强填料.除过氧化物以外,胶料中未添加任何化学添加剂,这样做是为了减少在最初研究过程中的变量.加入少量炭黑,以便对填料分散进行观察.采用了一种纯胶分散的着色剂,从而可达到良好的分散效果.在初始实验中,L P B d 作为添加剂加入到硅橡胶配方中,而不是作为高分子聚合物.基于历史信息和潜在的加工问题,选择２０份的用量.３㊀加工材料在１．７L 实验倾斜式密炼机中混炼.L P B d 的胶料非常粘,不易从密炼机或开炼机中取出.将密炼机和开炼机冷却至５５℉,以防止胶料粘在加工设备表面.硅橡胶与过氧化物混炼３０s,加入填料,混炼９０s .L P B d 与硅橡胶和过氧化物一起加入,与不加L P B d 的胶料相比,加入L P B d 的胶料脱模性差.４㊀流变性能含L P B d 时,胶料存在很大的差异.L P B d 胶料流变曲线几乎是平的,是一个非常缓慢的曲线,最大扭矩为２．５２.胶料T C ９０为１０．１０m i n (图４),２０m i n 测试结束时扭矩仍有轻微上升.D B P H 胶料的流变曲线相似.不含L P B d 的胶料具有典型的硫化曲线,T C ９０是３．１４m i n .含L P B d 的胶料从未达到平台期,在２０m i n 流变测试中T C ９０为１５．０８m i n .与D C P 胶料类似,曲线变化缓慢,幅度较小(图５).延长流变实验使D B P H L B P d 胶料达到平台区.在４５m i n 后最终到达了一个平台.根据初步的流变学研究,预计采用这两种过氧化物的任何一种时,L P B d 将增加模压时间.双重过氧化物体系或加速分解氧化物的体系可能会有助于缩短硫化时间.５㊀物理性能含L P B d 的D C P 胶料在模压试片和小豆时不能完全硫化.最初的模压时间设置为T C ９０＋５m i n ,总计１５m i n 多一点.将硫化时间延长到２０m i n,然而,仍不能完全硫化成试片和小豆.因此,D C P 系列研究中没有物理测试数据.图４㊀D C P 胶料硫化曲线(０１胶料是对比胶料)图５㊀D C P 胶料硫化曲线(０１胶料是对比胶料)㊀㊀最初的D B P H 胶料也以T C ９０＋５m i n 硫化.由于物理性能较差,以４５m i n 流变仪测试的T C ９０对L P B d 胶料进行硫化,制备了一组试样.加入L P B d 后,D B P H 试样的硬度降低了６．６度(表５).最初预计硬度会增大,因为预计交联密度会增大.硬度降低确实与流变学测试中所见的扭矩下降有关.表５㊀D B P H 胶料硬度过氧化物D B P H 胶料试样号对照L P B d ５８．４５４．０５８．５５４．１５８．４５３．２５９．９５２．５５９．３５２．７平均５８．９５３．３表６㊀D B P H 胶料拉断伸长率拉断时伸长率,m m拉断时的力,N对照４４．１３４６７．０６２第一次测试L P B d ５６．２６０４７．９８６复测L P B d６５．６０８５３．５２２表７㊀D B P H 胶料模量５０％定伸应力,M P a １００％定伸应力,M P a ２００％定伸应力,M P a对照１．４８５２．９９８５．８０８第一次测试L P B d １．１５３２．２９１３．９６７复测L P B d１．３４７２．４８２４．２６８表８㊀D B P H 胶料拉伸强度拉伸强度,M P a对照５．１４６第一次测试L P B d ４．１６８复测L P B d ４．８３２表９㊀D B P H胶料撕裂强度撕裂强度,N/m m对照２３．９９第一次测试L P B d１８．８５复测L P B d１６．９０表１０㊀D B P H胶料老化后拉断伸长率拉断时伸长率,m m拉断时的力,N 对照－１８．６８４－２．７５２第一次测试L P B d－４７．２５１２．４０７表１１㊀D B P H胶料老化后模量５０％定伸应力,M P a１００％定伸应力,M P a 对照１．１６８２．２４６第一次测试L P B d－１．１５３－２．２９１表１２㊀D B P H胶料老化后拉伸强度拉伸强度,M P a对照－０．０２７第一次测试L P B d１．０７３表１３㊀I R M９０１油溶胀样品体积变化,％平均值对照１１．７３３７２２．２５５４２．０６７７３２．０６７７I R M９０１７２h/２３ħ样品体积变化,％平均值L B P d１７．６１６９２３．７３４５３．６８１８３３．６８１８I R M９０１７２h/２３ħ样品体积变化,％平均值对照１３．３１８２２３．１１１２３．３１８２３３．４２０４I R M９０１７２h/１２５ħ样品体积变化,％平均值L B P d１７．９８０８２１０．４１８１７．９８０８３７．９６２３I R M９０１７２h/１２５ħ㊀㊀加入L P B d后所有物理性能下降(表６~９),重新测试的材料确实比原来的L P B d结果有所改善.显而易见,体系中加入L P B d有许多困难,为了寻找更有效的方法,需要进行实验设计.尚不清楚是否可以在较高的硫化程度时性能可获得改善.加入L P B d极大地改变了胶料的硫化性能.此外,还进行了热老化实验(表１０~１２).６㊀体积变化研究表明,加入L P B d并没有改善油溶胀性能.交联密度大时,油溶胀性能较好(表１３和１４).因此,调整硫化体系后,结果可能会发生变化.表１４㊀I R M９０３油溶胀样品体积变化,％平均值对照１２３．９３４４２２６．１０８４２６．１０８４３２９．５９８２I R M９０３７２h/２３ħ样品体积变化,％平均值L B P d１４８．６９５７２４９．２３０７４８．６９５７３４８．４８３０I R M９０３７２h/２３ħ样品体积变化,％平均值对照１－９．２４１４２－１０．４５５７－１０．４５５７３－１３．０８７０I R M９０３７２h/１２５ħ样品体积变化,％平均值L B P d１－９．１３７４２－９．４３８５－９．２０９２３－９．２０９２I R M９０３７２h/１２５ħ７㊀结论/下一步研究工作初步试验未获得类似于历史数据的结果.结果显示,并用体系与硅橡胶胶料的硫化性能有显著差异.开发高性能并用胶,下一步需要考虑许多因素.下一步工作将研究L P B d的混入方式(如母料形式).调整硫化体系(使用活性剂如T A I C),改变过氧化物种类,以及偶联剂处理填料.参考文献:１㊀E r i c kS h a r p等,R u b b e rW o r l d,V o l．２６０,N o．３(２０１９),４４~４８。

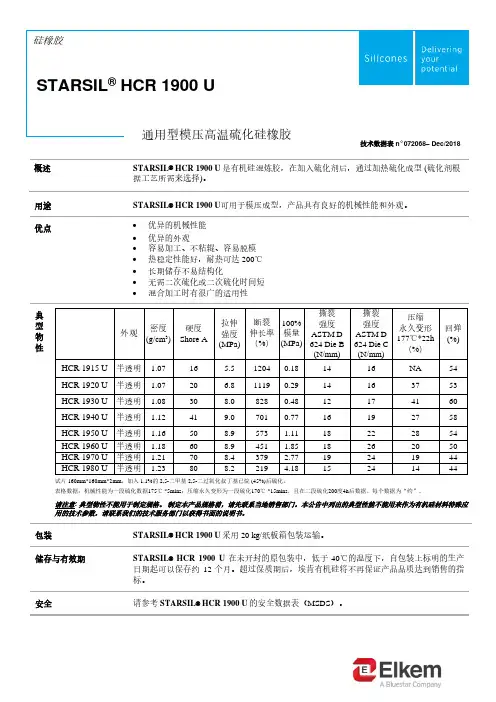

通用型模压高温硫化硅橡胶STARSIL ® HCR 1900 U技术数据表 n° 072068– Dec/2018硅橡胶 概述STARSIL ® HCR 1900 U 是有机硅混炼胶，在加入硫化剂后，通过加热硫化成型 (硫化剂根据工艺所需来选择)。

用途STARSIL ® HCR 1900 U 可用于模压成型，产品具有良好的机械性能和外观。

优点• 优异的机械性能 • 优异的外观• 容易加工、不粘辊、容易脱模 • 热稳定性能好，耐热可达200℃ • 长期储存不易结构化• 无需二次硫化或二次硫化时间短 •混合加工时有很广的适用性典型物性外观密度 (g/cm 3) 硬度Shore A拉伸 强度 (MPa) 断裂 伸长率 （%） 100% 模量 (MPa) 撕裂 强度 ASTM D 624 Die B (N/mm) 撕裂 强度 ASTM D624 Die C(N/mm) 压缩永久变形177℃*22h（%）回弹 (%) HCR 1915 U 半透明 1.07 16 5.5 1204 0.18 14 16 NA 54 HCR 1920 U 半透明 1.07 20 6.8 1119 0.29 14 16 37 53 HCR 1930 U 半透明 1.08 30 8.0 828 0.48 12 17 41 60 HCR 1940 U 半透明 1.12 41 9.0 701 0.77 16 19 27 58 HCR 1950 U 半透明 1.16 50 8.9 573 1.11 18 22 28 54 HCR 1960 U 半透明 1.18 60 8.9451 1.85 18 26 20 50 HCR 1970 U 半透明 1.21 70 8.4 379 2.77 19 24 19 44 HCR 1980 U半透明 1.23808.22194.1815241444试片 160mm*160mm*2mm ，加入 1.1%的 2,5-二甲基 2,5-二过氧化叔丁基已烷 (45%)后硫化。

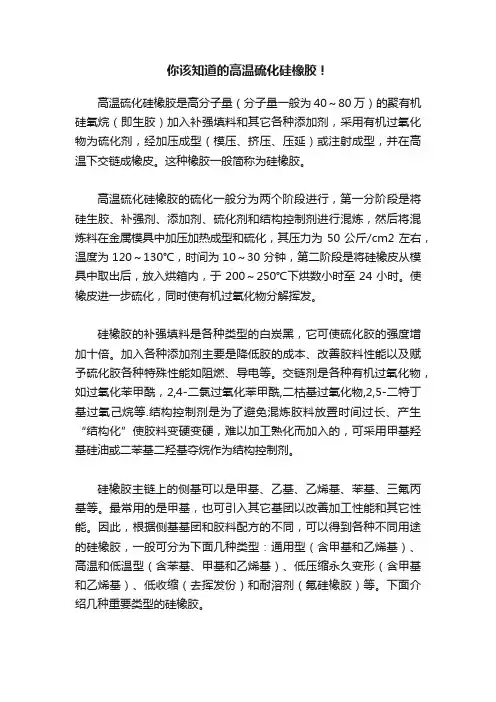

你该知道的高温硫化硅橡胶！高温硫化硅橡胶是高分子量（分子量一般为40～80万）的聚有机硅氧烷（即生胶）加入补强填料和其它各种添加剂，采用有机过氧化物为硫化剂，经加压成型（模压、挤压、压延）或注射成型，并在高温下交链成橡皮。

这种橡胶一般简称为硅橡胶。

高温硫化硅橡胶的硫化一般分为两个阶段进行，第一分阶段是将硅生胶、补强剂、添加剂、硫化剂和结构控制剂进行混炼，然后将混炼料在金属模具中加压加热成型和硫化，其压力为50公斤/cm2左右，温度为120～130℃，时间为10～30分钟，第二阶段是将硅橡皮从模具中取出后，放入烘箱内，于200～250℃下烘数小时至24小时。

使橡皮进一步硫化，同时使有机过氧化物分解挥发。

硅橡胶的补强填料是各种类型的白炭黑，它可使硫化胶的强度增加十倍。

加入各种添加剂主要是降低胶的成本、改善胶料性能以及赋予硫化胶各种特殊性能如阻燃、导电等。

交链剂是各种有机过氧化物，如过氧化苯甲酰，2,4-二氯过氧化苯甲酰,二枯基过氧化物,2,5-二特丁基过氧己烷等.结构控制剂是为了避免混炼胶料放置时间过长、产生“结构化”使胶料变硬变硬，难以加工熟化而加入的，可采用甲基羟基硅油或二苯基二羟基夺烷作为结构控制剂。

硅橡胶主链上的侧基可以是甲基、乙基、乙烯基、苯基、三氟丙基等。

最常用的是甲基，也可引入其它基团以改善加工性能和其它性能。

因此，根据侧基基团和胶料配方的不同，可以得到各种不同用途的硅橡胶，一般可分为下面几种类型：通用型（含甲基和乙烯基）、高温和低温型（含苯基、甲基和乙烯基）、低压缩永久变形（含甲基和乙烯基）、低收缩（去挥发份）和耐溶剂（氟硅橡胶）等。

下面介绍几种重要类型的硅橡胶。

一、甲基硅橡胶二甲基硅橡胶是投入商业化生产最早的一种硅橡胶，可在-60～200℃范围内保持良好的弹性，耐老化性能好，有优异的电绝缘性能以及防潮、防震和生理惰性等特性。

二甲基硅橡胶主要用于强物涂覆，也可制成各种挤出及压延制品用于机电、航空、汽车及医疗等行业。

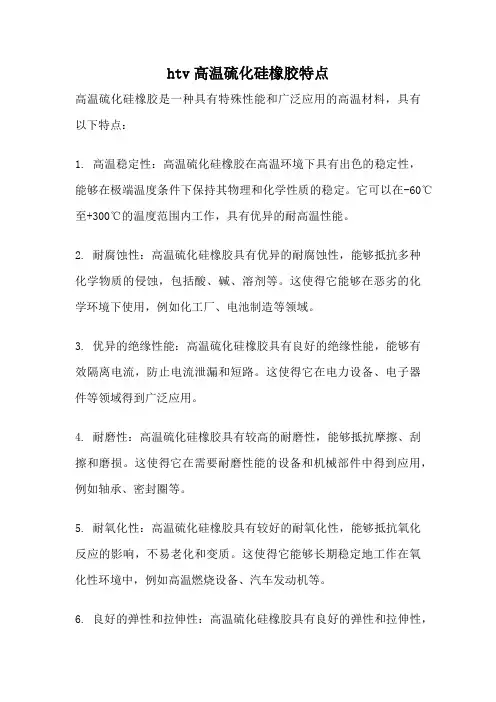

htv高温硫化硅橡胶特点高温硫化硅橡胶是一种具有特殊性能和广泛应用的高温材料，具有以下特点：1. 高温稳定性：高温硫化硅橡胶在高温环境下具有出色的稳定性，能够在极端温度条件下保持其物理和化学性质的稳定。

它可以在-60℃至+300℃的温度范围内工作，具有优异的耐高温性能。

2. 耐腐蚀性：高温硫化硅橡胶具有优异的耐腐蚀性，能够抵抗多种化学物质的侵蚀，包括酸、碱、溶剂等。

这使得它能够在恶劣的化学环境下使用，例如化工厂、电池制造等领域。

3. 优异的绝缘性能：高温硫化硅橡胶具有良好的绝缘性能，能够有效隔离电流，防止电流泄漏和短路。

这使得它在电力设备、电子器件等领域得到广泛应用。

4. 耐磨性：高温硫化硅橡胶具有较高的耐磨性，能够抵抗摩擦、刮擦和磨损。

这使得它在需要耐磨性能的设备和机械部件中得到应用，例如轴承、密封圈等。

5. 耐氧化性：高温硫化硅橡胶具有较好的耐氧化性，能够抵抗氧化反应的影响，不易老化和变质。

这使得它能够长期稳定地工作在氧化性环境中，例如高温燃烧设备、汽车发动机等。

6. 良好的弹性和拉伸性：高温硫化硅橡胶具有良好的弹性和拉伸性，能够在变形后恢复原状，并且具有一定的拉伸能力。

这使得它能够适应各种形状的需要，并在拉伸和压缩应力下保持良好的性能。

7. 耐臭氧性：高温硫化硅橡胶具有较好的耐臭氧性，能够抵抗臭氧的侵蚀和破坏。

这使得它能够在户外环境中长期使用，例如天气密封条、户外电缆等。

8. 环境友好：高温硫化硅橡胶是一种环境友好的材料，不含有害物质和重金属，不会对环境造成污染。

它符合环保要求，广泛应用于绿色产品和绿色工程中。

高温硫化硅橡胶具有高温稳定性、耐腐蚀性、优异的绝缘性能、耐磨性、耐氧化性、良好的弹性和拉伸性、耐臭氧性以及环境友好等特点。

这些特点使得高温硫化硅橡胶在许多领域得到广泛应用，包括化工、电力、电子、机械、汽车等工业领域，成为一种重要的高温材料。

高温硫化硅橡胶定义高温硫化硅橡胶定义•定义一：高温硫化硅橡胶是一种耐高温、有机硅化合物，具有优异的热稳定性和化学稳定性。

它是由硫化硅胶和橡胶基础材料经过高温处理而成的一种高分子材料。

理由：高温硫化硅橡胶是由硅胶与橡胶材料经过特殊工艺处理而成，具有耐高温、耐磨损、耐腐蚀等特性，广泛应用于高温高压环境下的密封、隔热、耐磨等领域。

•定义二：高温硫化硅橡胶是一种有机硅弹性材料，其主要成分为硫化硅胶和橡胶基础材料。

它在高温环境下具有较好的弹性恢复性能和耐腐蚀性，广泛应用于航空航天、化工、电子等领域。

理由：高温硫化硅橡胶由硅胶和橡胶材料复合而成，具有优异的耐高温性能和耐腐蚀性能，可在高温环境下保持良好的弹性恢复性能，因此在航空航天、化工、电子等领域得到广泛应用。

•定义三：高温硫化硅橡胶是一种特种高温耐磨橡胶材料，由硫化硅胶和橡胶基础材料经过高温硫化而成。

它具有耐高温、耐磨损、耐腐蚀等特点，广泛用于石油、化工、冶金等行业。

理由：高温硫化硅橡胶以硫化硅胶和橡胶材料为基础，经过高温硫化处理而成，具有良好的耐高温性能和耐磨损性能，因此在石油、化工、冶金等行业中广泛应用于密封、隔热、耐磨等方面。

•书籍简介：《高温硫化硅橡胶技术手册》是一本针对高温硫化硅橡胶的综合技术书籍，详细介绍了高温硫化硅橡胶的制备工艺、性能测试、应用领域等方面的知识。

书中包含了大量的实例和案例，旨在帮助读者全面了解和应用高温硫化硅橡胶。

该书由资深的材料科学家编写，具有较高的权威性和专业性。

理由：《高温硫化硅橡胶技术手册》是一本系统而全面地介绍高温硫化硅橡胶的专业书籍，涵盖了制备、测试和应用等多个方面的知识。

书中所呈现的实例和案例可以作为读者学习和应用高温硫化硅橡胶的参考，帮助他们掌握相关技术和方法。

编写该书的作者是资深的材料科学家，具有丰富的经验和权威性，可确保书籍的可靠性和专业性。

•定义四：高温硫化硅橡胶是一种具有优异耐高温性能和耐化学腐蚀性能的橡胶材料，由硫化硅胶和橡胶基础材料经过高温硫化而成。

高温硫化硅橡胶耐热性能的研究王修行，郑俊萍天津大学材料学院高分子材料，天津，（300072）E-mail：jpzheng@摘要：我们利用热老化后的力学性能和热失重研究耐热添加剂对硅橡胶性能的影响。

结果表明，耐热添加剂可以明显提高硅橡胶的耐热性能，并且在8phr时达到最佳。

关键词：硅橡胶，热稳定性，耐热添加剂硅橡胶是一种性能优良的特种橡胶，它具有优良的耐热性、耐低温性、绝缘性、抗震、抗压、抗磨以及很好的生物特性，使其具有广泛的应用范围，比如建筑、交通运输、电子电器、化工、生物材料以及现在的航空航天材料等。

现在硅橡胶可以在-65-300℃长期使用，但随着科技的发展，硅橡胶的应用场合更加广泛，而且对硅橡胶耐热性能有更高的要求。

比如现在的高速汽车，要求它的硅橡胶密封圈在300℃以上长期使用。

而现在的航空航天技术要求硅橡胶在更高的温度下（350℃）长期使用，因此，进一步提高硅橡胶的耐高温性能有很大的意义。

提高硅橡胶耐热等级的方法有很多，主要包括：（a）改变主链或者侧链结构，如在侧基上引入苯基，在主链上引入硅氮结构可以大幅度提高硅橡胶的耐热性能[1]。

（b）消除硅羟基，硅橡胶中可能存在着硅羟基，如补强剂白炭黑表面以及生胶的链端含有硅羟基，这些对硅橡胶的耐热都是不利的，因此可通过消除硅羟基来提高硅橡胶的耐热等级。

（c）加入金属氧化物，通过加入耐热添加剂可以阻止侧甲基的氧化，从而达到提高硅橡胶耐热性能的目的。

目前该方法是比较常用的一种方法。

如加入少量的Fe2O3,Fe(OH)3,SnO2等都可以大大提高硅橡胶的耐热性能。

（d）加入硅树脂，硅树脂具有与硅橡胶相似的结构，同样是以Si-O键为主链的聚合物，硅树脂侧基只有甲基与苯基，因此与硅橡胶具有较好的容混性。

少量的硅树脂的加入，可以提高硅橡胶的耐热性能[2]。

（e）其他方法，在硅橡胶中加入少量的二氨基芘、氢醌或二氨基蒽醌等抗氧剂可提高硅橡胶的热性能[3]。

而多苯基芳基硅化合物或含有稠环侧链的聚硅氧烷加入硅橡胶中，可以大大提高了硅橡胶的耐热等级[4]。
