2013硅橡胶硫化剂

硅橡胶一般认为，硅橡胶硫化体系的选择是非常有限的。

但有关硅橡胶硫化的专利却不少。

大多数专利涉及室温固化。

此种硫化要求使用带胶层的储槽、电镀槽，在电器表面需涂上绝缘层。

当橡胶用作密封或其它目的时常要求室温硫化。

硅橡胶低温硫化最简便的方法是使用表面有OH基的白炭黑。

此类填料在有疏质子溶剂条件下用含氯七甲基环四硅氧烷处理。

在催化剂月桂酸二丁基锡存在下填充气相白炭黑的聚二甲基硅氧烷-α,ω-二醇也能室温硫化。

某些种类的聚硅氧烷可在经含硅端羟基齐聚物处理后的白炭黑存在下硫化。

含硅端烷氧基饱和弹性体在使用含硫的抗氧剂时能自硫化，生成硅氧键。

硫化胶的耐热性良好。

与填料改性无关的硅橡胶冷硫化的一般原则在研究论文中有所阐述：[1]在由带OH端基的生胶和RSiX3型交联剂组成的“单组分”体系中生成交联键。

(式中X为羟基、亚胺基、硅氮基或乙二酰胺基)。

这些基团在空气中的水份作用下水解，生成OH基，此后无需催化剂通过缩聚便生成Si-O-Si键。

[2]于催化剂(Pt，Sn，Ti的衍生物)参与下在含有能相互作用的含活性基团的两种硅橡胶组成的“双组份”体系中生成交联键网络。

[3]在有填料、无催化剂时，两种或多种硅橡胶的端基可能会相互作用。

事实上，第2、第3种情况是性质相同，但含有不同活性基团的自硫化胶料。

目前，大量专利描述了这些过程的不同方面。

但其中大多数只在细节上有所不同。

例如一种可打印12×104次、用于激光打印机的橡胶，(强度为5MPa)，是不用催化剂的甲基硅橡胶或二苯基硅橡胶，甚至其它硅橡胶。

由含端羟基和三甲基硅的两种二甲基硅橡胶与七甲基乙烯基硅橡胶及炭黑组成的体系也可进行硫化。

此外，硫化反应也可在含端羟基的有机硅橡胶与带ON=CR2交联剂的聚硅氧烷的混合胶料中进行。

端羟基二甲基硅橡胶在无水份时可用硅烷的二、三及四官能衍生物硫化。

含硅烷醇端基的有机硅橡胶可在无机填料存在条件下用乙烯基(三羟基)硅烷硫化。

含三甲基硅烷醇端基的硅橡胶在催化剂存在下，可用乙烯基三甲氧基硅氧烷硫化。

硅橡胶硫化剂在硅橡胶的制造和应用过程中，硫化剂是不可或缺的重要成分。

它能够使硅橡胶分子之间形成交联，从而提高硅橡胶的力学性能和热稳定性。

本文将深入探讨硅橡胶硫化剂的种类、作用机理及选择依据。

一、硅橡胶硫化剂的种类硅橡胶硫化剂主要分为无机硫化剂和有机硫化剂两大类。

无机硫化剂主要是硫化剂如硫磺、硒等，而有机硫化剂则包括含硫化合物、过氧化物、偶氮化合物等。

在实际应用中，根据硅橡胶的具体性能要求，选择合适的硫化剂种类是至关重要的。

二、硅橡胶硫化剂的作用机理硅橡胶硫化剂的作用机理主要涉及化学交联和物理交联两种方式。

化学交联是指硅橡胶分子与硫化剂之间发生化学反应，形成化学键合。

物理交联则是通过物理作用力，如范德华力，使硅橡胶分子结合在一起。

在硅橡胶的硫化过程中，化学交联和物理交联共同作用，使得硅橡胶的力学性能和热稳定性得到显著提升。

三、硅橡胶硫化剂的选择依据选择合适的硅橡胶硫化剂需要考虑以下几个因素：1.硫化剂与硅橡胶的相容性：硫化剂必须与硅橡胶具有良好的相容性，以保证硫化过程中能够均匀分散在硅橡胶基体中。

2.硫化剂的反应活性：硫化剂的反应活性过高或过低都会影响硅橡胶的交联程度，因此需要根据硅橡胶的具体需求选择反应活性适中的硫化剂。

3.硫化产物的性能：不同的硫化剂会产生不同的交联结构，从而影响硅橡胶的性能。

因此，在选择硫化剂时，需要考虑其硫化产物是否具有优良的力学性能和热稳定性。

4.加工安全性和环保性：在选择硫化剂时，还需要考虑其加工安全性以及对环境的影响。

应优先选择安全环保的硫化剂，以降低生产过程中的安全风险并符合环保法规的要求。

四、硅橡胶硫化剂的发展趋势随着环保意识的日益增强和科技的不断发展，硅橡胶硫化剂的发展趋势也在不断变化。

未来，环保型、高效型、专用型的硅橡胶硫化剂将会成为主流。

同时，随着人们对硅橡胶性能要求的不断提高，研发具有更高性能的硅橡胶硫化剂也将成为重要的研究方向。

总结：本文对硅橡胶硫化剂进行了专业解读，详细介绍了硅橡胶硫化剂的种类、作用机理及选择依据。

关于硅橡胶一次硫化和二次硫化的介绍
一般的硅橡胶制品分为两次硫化，那么先为大家介绍第一阶段硫化,
我们通常说的生胶混炼胶就是把硫化剂，脱模剂等和生胶一起炼制，然后通过高温模压，在硫化剂的作用下产品成型，这就是第一次硫化的过程；
什么是二次硫化呢？
二次硫化将成型产品放入烤箱或者其他加热烘烤设备进行高温加热烘烤。

那么问题来了！
二次硫化有什么作用？为什么要进行二次硫化？
硅橡胶采用一次硫化时，过氧化物分解引发高聚物反应后，生成了低分子化合物（如苯和苯甲酸等）存在于硅橡胶中将影响硅橡胶机械性能。

况且硅橡胶在第一阶段加热成型后，其交联密度不够，要使其进一步硫化反应才能增加硅橡胶的密度. 拉升强度,回弹性,硬度,溶胀程度,密度,热稳定性都比一次硫化有较大的改善.如果不进行二次硫化,也许生产的硅胶性能上受到一定的影响,得不到性能更好的产品.一次硫化的参数与二次硫化的参数可能不同,这与实际操作有关!
那么问题又来了！
二次硫化的温度和时间有哪些要求呢？
这个问题应与实际生产的产品联系起来，二次加流温度应与一次加流温度相近，根据所生产的产品，比如P+R的产品二次加流温度应该控制在110-120之间；硅胶+五金的产品应该控制在150-190之间；纯硅橡胶产品也分高温胶和低温胶，二次加流温度应与一次加流温度相近。

二次加流的时间一般在2-4个小时，如有特殊要求的产品，根据时间情况进行二次加流！
好了关于硅胶加流，就浅谈到这里，如有哪些方面不明白或者小编没有介绍清楚的地方可以咨询公司技术人员！。

硅橡胶挤出硫化原理
硅橡胶挤出硫化原理是在加入硫化剂以及其他辅助剂的情况下，将硅橡胶通过挤出机进行挤出成型，然后通过硫化反应使其固化和增强其物理性能的过程。

具体的原理是：硅橡胶挤出是通过连续进行塑化、挤出和硫化三个步骤完成的。

首先将硅橡胶加入到挤出机的料斗中，然后通过发热系统和螺杆的旋转塑化硅橡胶。

在塑化的过程中，加入硫化剂和其他辅助剂，使硅橡胶充分混合并变得可塑性。

接下来，在挤出机的压力下，塑化好的硅橡胶通过模口将其挤出成型，形成所需的橡胶制品。

最后，通过硫化反应，将挤出成型的硅橡胶制品进行固化和硫化处理，使其物理性能得到提升。

硅橡胶挤出硫化原理的关键在于硫化反应。

硫化剂可以促使硅橡胶中的硅链与硫原子进行交联，从而形成硫化网状结构。

这种硫化网状结构可以增强硅橡胶的强度、耐磨性、耐老化性等物理性能，使其更适合于各种工业领域的应用。

硅胶硫化剂配方
硅胶硫化剂配方是指用于制造硅胶制品的化学配方，其中硫化剂是至关重要的一部分。

硅胶硫化剂配方的制定需要考虑到硅胶的性质和用途，以及硫化剂的种类和用量等因素。

硅胶是一种高分子化合物，具有优异的耐高温、耐寒、耐腐蚀、耐老化等特性，因此被广泛应用于电子、医疗、食品、化工等领域。

硅胶硫化剂配方的制定需要根据不同的用途和要求来确定硫化剂的种类和用量。

硫化剂是硅胶制品中的重要组成部分，它能够促进硅胶分子间的交联反应，使硅胶变得更加坚固和耐用。

常用的硫化剂有过氧化物、硫醇、硫酸铵等。

不同的硫化剂对硅胶的硬度、弹性、耐热性等性能有不同的影响，因此需要根据具体情况来选择合适的硫化剂。

硅胶硫化剂配方的制定还需要考虑到硫化剂的用量。

过量的硫化剂会导致硅胶变得过硬，影响其弹性和柔韧性，而过少的硫化剂则会导致硅胶的硬度和耐用性不足。

因此，需要根据硅胶的性质和用途来确定合适的硫化剂用量。

硅胶硫化剂配方的制定需要考虑到硅胶的性质和用途，以及硫化剂的种类和用量等因素。

只有制定合理的硅胶硫化剂配方，才能生产出具有优异性能的硅胶制品，满足不同领域的需求。

硅橡胶及硫化剂知识2,4-二氯过氧化苯甲酰(硫化剂DCBP) [英]2,4-DICHLOROBENZOYL PEROXIDE双二四-[双(2, 4-二氯苯甲酰)过氧化物DCBP]产品简介»是硅橡胶的良好的硫化剂，也可用于EPDM、热塑性弹性体的硫化。

安全的处理温度为75℃，硫化温度为90℃，举荐用量1.1-2.3％。

英文名称：Di（2，4-dichlorobenzoyl）peroxide分子量：380.0理论活性氧含量：4.21％CAS No.：133-14-2Einecs：205-094-9技术标准外观：白色煳状物含量：≥50.0±1.0％水份：1.5％max半衰期（氯苯溶液中测得）：0.1小时：80℃1小时：65℃10小时：47℃举荐的贮存温度：TS：30℃热稳固性数据：自加速分解温度（SADT）：60℃危险温度（Tem）：55℃要紧分解产物：CO2、1，3-二氯苯、2，4-二氯苯、微量的双2，4-二氯苯等包装：DCBP的标准包装是净重20公斤的纤维纸筒，内塑料袋包装。

也可按用户的要求的规格包装。

DCBP为D类固体有机过氧化物，物资分类：5.2，联合国编号：3106，二类危险物资包装。

安全注意事项：（1）远离火种、明火和热源。

（2）幸免接触还原剂（如胺类）、酸、碱和重金属化合物（如促进剂、金属皂等）（3）请参照本产品的安全数据表（MSDS）。

贮存条件：保持包装密闭并处于良好通风状态下，最大贮存温度为30℃，幸免和还原剂如胺类、酸、碱、重金属化合物（促进剂及金属皂），严禁在库房内分装及取用。

贮存稳固性：按厂家提示的条件进行储存，产品在三个月内可保证出厂技术标准。

灭火：小的火灾需用干粉或二氧化碳灭火器灭火，同时用大量水喷洒，防止再燃。

大火需在安全距离之外用大量水喷射DTBP(引发剂A)（TPA）化学名过氧化二叔丁基CAS-No 110-05-4C8H18O2=146.22•安全数据闪点………………开口18℃、闭口12℃自加速分解温度(SADT) ………………80℃报警温度(Tem) …………………………75℃联合国编号(UN-No) (3107)中国危险化学品编号(CN-No) (52026)•理化特性状态………………………………………液态比重()………………………………～0.8折光指数()…………………………～1.39熔点 (40)沸点………………………………………111℃理论活性氧含量…………………………10.94%•要紧质量指标外观…………………………浅黄色透亮液体含量…………………………Min.98.5%色度…………………………Max.60黑曾Fe…………………………Ma x.0.0003%二叔丁基过氧化物（DTBP）98%MIN化学名：过氧化二叔丁基Cas NO. 110-05-4结构式：用途：DTBP为挥发性、微黄色透亮液体，是一种二烷基有机过氧化物。

(10)申请公布号 (43)申请公布日 2014.02.05C N 103554915A (21)申请号 201310489281.7(22)申请日 2013.10.17C08L 83/04(2006.01)C08K 5/57(2006.01)C08K 5/101(2006.01)C08K 5/5415(2006.01)C07F 7/22(2006.01)(71)申请人深圳市红叶杰科技有限公司地址518117 广东省深圳市龙岗区坪地街道六联石碧红岭一路3号A 栋(72)发明人李贵宾(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人黄冠华(54)发明名称一种双组分缩合型室温硫化硅橡胶固化剂的制备方法(57)摘要本发明提出了一种双组分缩合型室温硫化硅橡胶固化剂的制备方法，采用正硅酸乙酯和二丁基二月桂酸锡为原料，在大孔型强酸阳离子交换树脂做催化剂的情况下反应制得，采用该方法制得的产品具有稳定性好，无重金属超标等优点，并且该方法操作简单。

(51)Int.Cl.权利要求书1页 说明书3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页(10)申请公布号CN 103554915 A1/1页1.一种双组分缩合型室温硫化硅橡胶固化剂的制备方法，其特征在于：采用正硅酸乙酯和二丁基二月桂酸锡为原料，在大孔型强酸阳离子交换树脂做催2.如权利要求1中所述缩合型室温硫化硅橡胶固化剂的制备方法，其特征在于：所述正硅酸乙酯和所述二丁基而月桂酸锡按照5-6:1的重量比混合。

3.如权利要求1中所述缩合型室温硫化硅橡胶固化剂的制备方法，其特征在于：控制反应的温度在50-60℃。

4.如权利要求1中所述缩合型室温硫化硅橡胶固化剂，其特征在于：上述反应过程分两个部分，第一部分是正硅酸乙酯和二丁基二月桂酸锡混合反应10-20min ，第二部分是第一部分完成后再加入的水继续反应1-1.5h ，然后过滤除去树脂，即得到成品。

硅橡胶的硫化剂全文共四篇示例，供读者参考第一篇示例：硅橡胶是一种常见的弹性材料，具有优越的高温抗老化性能、耐磨性和耐候性，广泛应用于汽车配件、电子产品、航空航天领域等。

而硫化剂则是硅橡胶生产过程中不可或缺的重要组成部分，它能够促进硅橡胶的硫化反应，提高其物理性能和加工性能。

硅橡胶的硫化剂主要包括有机硫化剂、无机硫化剂和光照硫化剂等几类。

有机硫化剂是硫化橡胶最主要的硫化剂，其作用是通过与硅橡胶中的双键发生加成反应，形成硫化键，从而使硅橡胶分子间发生交联，提高其力学性能和热性能。

常用的有机硫化剂有十二烷基二硫化四甲硫(Vulcanizing Agent DTDM)、乙硫唑硫酰胺(Vulcanizing Agent ETU)等。

无机硫化剂是指能够替代有机硫化剂的一类硫化剂，具有硫化效率高、硫化速度快、硫化后硫化生成物少等优点。

常见的无机硫化剂有硫化铅(PbS)、硫化锌（ZnS）等。

光照硫化剂则是一种在无添加硫化剂情况下，通过光照作用直接使硅橡胶发生硫化反应的硫化剂，具有高效、环保等优点。

硫化剂的选择对硅橡胶的性能起着决定性作用。

在生产过程中，需要根据硅橡胶的具体用途和要求，选择合适的硫化剂种类和添加量，以确保硅橡胶达到预期的性能指标。

硫化剂的添加也需要在一定的温度和时间条件下进行，以保证硅橡胶充分硫化，提高其综合性能。

除了硫化剂的选择，硫化条件也是影响硅橡胶硫化效果的重要因素之一。

在硫化过程中，温度和时间是影响硫化速度和硫化程度的主要因素。

通常情况下，硫化剂的硫化温度在140℃-180℃之间，硫化时间一般在10分钟到2小时不等。

通过合理控制硫化条件，可以在保证硅橡胶硫化程度的提高生产效率和降低成本。

第二篇示例：硅橡胶是一种广泛应用于工业领域的高性能弹性材料，它具有优异的耐热性、耐候性、化学稳定性和机械性能，被广泛应用于汽车制造、电子产品、建筑材料等领域。

硅橡胶的硫化剂是制备硅橡胶的关键成分之一，它能够加速硅橡胶的硫化反应，提高其硫化速度和硬度，改善其物理性能，使硅橡胶具备更广泛的应用领域和更优异的性能表现。

硅胶硫化剂添加比例硅胶硫化剂的定义硅胶硫化剂是一种用于硅胶加工的化学物质，可通过触发硅胶中的交联反应来提高其硬度和强度。

硅胶硫化剂通常是有机物，它们与硅胶分子结合并引起交联，从而形成硅胶的网络结构。

硅胶硫化剂的作用硅胶硫化剂作为重要的添加剂，对硅胶的性能有重要影响，它可以改变硅胶的硬度、强度、弹性和耐磨性等物理性能。

通过调整硅胶硫化剂的添加比例，可以对硅胶的硬度、强度和弹性进行精确控制，以满足不同应用领域的需求。

硅胶硫化剂的添加比例对硅胶性能的影响硅胶硫化剂的添加比例对硅胶性能有直接影响。

以下是硅胶硫化剂添加比例对硅胶性能的一般影响：1. 硬度和强度硅胶硫化剂的添加比例增加，会导致硅胶的硬度和强度增加。

这是因为硫化剂能够引起硅胶分子的交联反应，增加硅胶的网络结构密度，从而提高硅胶的硬度和强度。

2. 弹性硅胶硫化剂的添加比例增加，硅胶的弹性会降低。

硫化剂的添加会使硅胶分子的交联结构更严密，导致硅胶变得较为脆硬，从而降低了其弹性。

3. 耐磨性硅胶硫化剂的添加比例增加，硅胶的耐磨性会提高。

硫化剂的添加可以增加硅胶的硬度和强度，使其更耐磨损。

硅胶硫化剂添加比例的选择与优化硅胶硫化剂的添加比例选择与优化是根据具体应用需求来进行的，以下是一些选择与优化比例的指导原则：1. 硬度要求根据硅胶制品的硬度要求，选择合适的硫化剂添加比例。

通常情况下，硫化剂添加比例增加，硅胶的硬度也会增加。

2. 强度要求根据硅胶制品的强度要求，选择合适的硫化剂添加比例。

一般情况下，硫化剂添加比例增加，硅胶的强度也会增加。

3. 弹性要求根据硅胶制品的弹性要求，选择合适的硫化剂添加比例。

通常情况下，随着硫化剂添加比例的增加，硅胶的弹性会降低。

4. 耐磨性要求根据硅胶制品的耐磨性要求，选择合适的硫化剂添加比例。

一般情况下，硫化剂添加比例增加，硅胶的耐磨性也会增强。

硅胶硫化剂添加比例的常见误区在选择和优化硅胶硫化剂的添加比例时，需要注意以下常见误区：1. 比例过高过高的硫化剂添加比例可能会导致硅胶制品过硬、易脆，不能满足柔软性和韧性的要求。

关于硅橡胶一次硫化和二次硫化的介绍
一般的硅橡胶制品分为两次硫化，那么先为大家介绍第一阶段硫化,
我们通常说的生胶混炼胶就是把硫化剂，脱模剂等和生胶一起炼制，然后通过高温模压，在硫化剂的作用下产品成型，这就是第一次硫化的过程；
什么是二次硫化呢？
二次硫化将成型产品放入烤箱或者其他加热烘烤设备进行高温加热烘烤。

那么问题来了！
二次硫化有什么作用？为什么要进行二次硫化？
硅橡胶采用一次硫化时，过氧化物分解引发高聚物反应后，生成了低分子化合物（如苯和苯甲酸等）存在于硅橡胶中将影响硅橡胶机械性能。

况且硅橡胶在第一阶段加热成型后，其交联密度不够，要使其进一步硫化反应才能增加硅橡胶的密度. 拉升强度,回弹性,硬度,溶胀程度,密度,热稳定性都比一次硫化有较大的改善.如果不进行二次硫化,也许生产的硅胶性能上受到一定的影响,得不到性能更好的产品.一次硫化的参数与二次硫化的参数可能不同,这与实际操作有关!
那么问题又来了！
二次硫化的温度和时间有哪些要求呢？
这个问题应与实际生产的产品联系起来，二次加流温度应与一次加流温度相近，根据所生产的产品，比如P+R的产品二次加流温度应该控制在110-120之间；硅胶+五金的产品应该控制在150-190之间；纯硅橡胶产品也分高温胶和低温胶，二次加流温度应与一次加流温度相近。

二次加流的时间一般在2-4个小时，如有特殊要求的产品，根据时间情况进行二次加流！
好了关于硅胶加流，就浅谈到这里，如有哪些方面不明白或者小编没有介绍清楚的地方可以咨询公司技术人员！。

硅橡胶的硫化工艺硅橡胶是一种由硅素骨架构成的高分子化合物，具有优异的耐高温性、耐寒性、耐腐蚀性、耐臭氧性以及良好的电气绝缘性能。

为了给硅橡胶赋予更好的物理性能和加工性能，在制备过程中需要进行硫化处理。

硅橡胶的硫化工艺主要包括制备配方、混炼、挤出模压成型和硫化反应等步骤。

硅橡胶的制备配方是硫化工艺的基础，其中的主要成分包括硅橡胶基料、交联剂、催化剂、填充剂和助剂等。

硅橡胶基料是硅橡胶的主要成分，它可以根据所需的物理性能和加工性能选择不同种类和品牌的硅橡胶。

交联剂是硫化反应的关键组分，它能够与硅橡胶基料中的官能团发生反应，并在高温条件下形成交联结构。

常用的交联剂有硫醇、硫化剂、过氧化物和矽氢等。

催化剂可以加速交联反应的进行，常见的催化剂有金属盐类和有机过氧化物等。

填充剂是为了增加硅橡胶的硬度、抗拉强度和耐磨性等性能而加入的，常见的填充剂有二氧化硅、碳黑和硅酸钙等。

助剂可以提高硅橡胶的粘合性、延展性和抗老化性能等，常见的助剂有脂肪酸、防粘剂和抗氧剂等。

混炼是硫化工艺的重要环节，其目的是将硅橡胶基料与配方中的其他成分充分混合均匀，并使其形成均匀的胶料。

混炼的方法主要有开炼和密炼两种。

开炼是将硅橡胶基料和配方中的成分放入开炼机中进行混合，通过机械剪切和热能的作用，使其彼此粘附并形成均匀的胶料。

密炼是将硅橡胶基料和配方中的成分放入混炼机中进行高速搅拌，通过机械碰撞和摩擦的作用，使其迅速混合并形成均匀的胶料。

混炼的关键是控制混炼时间、温度和混炼过程中的机械剪切力度，以保证硅橡胶基料和配方中的成分充分混合均匀。

挤出模压成型是将混炼好的硅橡胶胶料通过挤出机或模压机进行加工成型的过程。

挤出模压成型的目的是使硅橡胶胶料在一定气压和温度条件下保持一定的流动性，并通过模具使其形成所需的形状。

挤出模压成型的过程中需要注意控制挤出机或模压机的工艺参数，如温度、气压、速度和压力等，以保证硅橡胶胶料能够顺利地通过挤出机或模具，并在短时间内固化成型。

硅橡胶的硫化方法硅橡胶是一种常见的合成橡胶，具有耐高温、耐寒、抗氧化、电绝缘和耐腐蚀等优良性能。

在工业中广泛应用于电子、汽车、航空航天等领域。

硅橡胶的硫化方法是制备硅橡胶制品的关键步骤之一。

本文将介绍硅橡胶的硫化方法及其优缺点。

一、硅橡胶硫化的基本原理硅橡胶硫化是指将硅橡胶中的线性或环状聚合物链通过硫原子的交联，形成三维网状结构，增加硅橡胶的强度和弹性。

硫化也可以提高硅橡胶的耐磨性、耐候性、耐温性和抗老化性。

硅橡胶硫化的基本原理是通过加热和硫化剂的作用，使硅橡胶中的硫原子与硅橡胶分子链上的硫原子相连，形成硫－硫键。

这种硫－硫键能够将硅橡胶分子链连接成三维网状结构，使硅橡胶成为一种具有弹性的固体。

二、传统的硫化方法1. 热空气硫化热空气硫化是硅橡胶硫化的一种常用方法。

将硅橡胶制品置于高温下，使硫化剂与橡胶发生反应，形成硫－硫键，从而使硅橡胶硫化。

这种方法的优点是硫化速度快，硫化均匀，无需添加辅助剂。

然而，热空气硫化需要高温环境，需要长时间的硫化过程，且会降低硅橡胶的机械性能。

2. 湿热硫化湿热硫化是硅橡胶硫化的另一种常见方法。

在硫化过程中加入水蒸气，促进硫化剂与硅橡胶的反应。

这种方法的好处是可以在较低的温度下完成硫化过程，提高硫化效率。

然而，湿热硫化易导致硅橡胶气泡和不均匀硫化，影响制品的质量。

三、新型硫化方法为了克服传统硫化方法的缺点，近年来发展了一些新型硫化方法。

1. 微波硫化微波硫化是一种在微波辐射下进行的硫化方法。

通过微波作用，能够快速加热硅橡胶，使硫化剂与硅橡胶迅速反应，加快硫化速度。

微波硫化不需要使用高温环境，能够减少硫化过程中的能量损耗。

此外，微波硫化还可以提供均匀的加热，避免硅橡胶硫化过程中的不均匀现象。

2. 光照硫化光照硫化是一种利用紫外光进行硫化的方法。

通过添加光敏剂到硅橡胶中，当受到紫外光照射时，光敏剂将吸收光能，触发硫化剂与硅橡胶的反应。

光照硫化具有硫化速度快、无需加热和低能耗的优点。

硅胶硫化剂配方1. 硅胶硫化剂简介硅胶硫化剂是一种用于硅胶工艺中的化学药剂，用于促进硅胶的硫化过程，增强硅胶的物理性能和化学稳定性。

硅胶硫化剂通常是由多种成分组成，通过合理的配方可以实现不同硅胶产品的特殊需求。

2. 硅胶硫化剂的主要成分硅胶硫化剂的主要成分包括硫化剂、催化剂和助剂等。

2.1 硫化剂硫化剂是促进硅胶硫化反应的关键成分，常用的硫化剂有硫醇类、硫酸铅和硅烷类等。

硫醇类硫化剂如二硫化二异丙醇（DTDM），可提供活性硫原子，与硫化剂发生反应，引发硫化反应。

硫酸铅常用作反应的催化剂。

2.2 催化剂催化剂在硅胶硫化过程中起到催化作用，加速硫化反应的进行，常用的催化剂有二聚体硅烷催化剂、有机铜催化剂和过渡金属催化剂等。

2.3 助剂助剂主要起到调整硅胶硫化剂配方的作用，常用的助剂包括促进剂、稳定剂和增塑剂等。

促进剂能够加快硫化反应的速度，稳定剂能够提高硅胶的抗老化性能，增塑剂能够增加硅胶的柔韧性。

3. 硅胶硫化剂配方的优化硅胶硫化剂的配方需要根据具体产品的需求进行优化调整，以实现理想的硫化效果和产品性能。

3.1 硫化剂的选择根据硅胶的性质和用途，选择合适的硫化剂。

硫化剂的选择需要考虑硫化速度、硬度、耐热性和耐老化性等因素。

3.2 催化剂的调整根据硅胶的硫化条件和要求，调整催化剂的种类和用量，以提高硫化反应的效率和速度。

3.3 助剂的添加根据硅胶产品的特殊需求，适当添加助剂进行配方调整。

促进剂的添加可以加快硫化速度，稳定剂的添加可以提高硅胶的抗老化性能，增塑剂的添加可以增加硅胶的柔韧性。

3.4 配方的优化通过实验和工艺调整，不断优化硅胶硫化剂的配方，以求得更好的硫化效果和产品性能。

优化配方需要考虑各成分的相容性、反应性和经济性等因素。

4. 硅胶硫化剂配方的控制4.1 原材料的质量控制硅胶硫化剂配方的质量控制首先从原材料的选择和采购开始，确保原材料的质量稳定和符合要求。

4.2 配方的准确性控制严格按照配方比例进行配料，确保每种成分的用量准确，避免过量或不足的情况发生。

硅橡胶及硫化剂知识硅橡胶及硫化剂知识硅橡胶是一种高分子化合物，可以用于生产各种耐高温、耐氧化、耐腐蚀、耐辐射、绝缘等特殊用途的橡胶制品。

它被广泛应用于航天、航空、核工业、电力、石油、化工、医疗等领域。

在硅橡胶制品的生产中，硫化剂是一个至关重要的组成部分。

硅橡胶通常是由二甲基硅氧烷、甲基硅氧烷、含苯基硅氧烷等其它有机硅化合物经一定工艺条件加工而成的。

硅橡胶具有许多优良的特性，如优异的耐高温性、耐化学性、电性能好、耐磨损性好，还具有较好的柔韧性，耐老化性、抗变性和良好的物理性能。

硅橡胶在硫化加工过程中，硫化剂是必不可少的，它是使硅橡胶成为一种高性能材料的关键之处。

硫化剂可以将硅橡胶分子间的单键和双键通过交叉烯化反应形成硫化橡胶分子链，使橡胶具有弹性和强度。

硫化剂通常可以分为两种类型：加速剂和交联剂。

加速剂主要是为了加速硫化反应速度，常用的加速剂有过氧化物、硫酸盐等。

交联剂则是用来增强橡胶硬度和强度的，常用的交联剂有炭黑、硅炭黑、铝酸盐等。

硅橡胶的硫化剂可以分为硫醇型和非硫醇型。

硫醇型硫化剂是在硫化过程中会生成硫醇，从而在硫化橡胶中形成交联。

而非硫醇型硫化剂则不会在硫化反应中产生硫醇，常用的非硫醇型硫化剂有双羟基化合物、氨基化合物、环氧化合物、二酚类化合物等。

在硅橡胶中，常用的硫化剂有硫酸盐、过氧化物、硫醇酸类、亚氨基化合物等。

硫酸盐类硫化剂在硫化过程中会产生较多的硫氰酸根离子，从而使硫化速度加快。

过氧化物则是一种比较常用的高温加速剂，它能够帮助硫化物在短时间内形成交联结构。

硫醇酸类硫化剂可以在橡胶分子间形成硫侧基，形成交联结构，使硫化橡胶具有更好的机械强度和耐热性能。

亚氨基化合物则是在硫化过程中往往会与橡胶分子中的C=C键或S-H键发生反应，从而形成硫化橡胶分子链。

总的来说，硅橡胶和硫化剂的应用领域非常广泛，特别是在高温、高压、高腐蚀、高放射性等环境下的材料需求中具有不可替代的重要作用。

了解硅橡胶及硫化剂的基本知识对于材料科技工作者来说非常重要，它们的使用和应用不仅能够带来更多技术创新和经济效益，也能够为人类的生命安全和健康做出积极的贡献。

硅橡胶抗黄硫化剂的作用《硅橡胶抗黄硫化剂的作用》我有一个特别爱美的朋友小丽，她特别喜欢那些亮晶晶的硅橡胶制品，像手机壳啊，小饰品啊之类的。

有一天，我去她家里玩，一进门就看到她坐在沙发上，皱着眉头，面前摆着一堆她心爱的硅橡胶小物件，那表情就像是天要塌下来了一样。

“你这是咋啦？看着这些小宝贝还愁眉苦脸的？”我打趣地问她。

她叹了口气，拿起一个原本透明现在却有点发黄的手机壳，无奈地说：“你看，这些硅橡胶的东西，刚买的时候多好看呀，现在就变黄了，就像美人迟暮一样，看着真让人难受。

”我仔细看了看那些变黄的硅橡胶制品，也觉得挺可惜的。

这时候，我突然想到之前在网上看到过硅橡胶抗黄硫化剂这个东西，就对小丽说：“你知道硅橡胶抗黄硫化剂吗？说不定这个东西能拯救你的小宝贝们呢。

”小丽眼睛一亮，“这是什么呀？听起来很神奇的样子。

”我笑着解释道：“你可以把硅橡胶抗黄硫化剂想象成是硅橡胶的小保镖。

硅橡胶在制作的过程中，需要经过硫化这个步骤。

就像人在成长过程中会经历一些变化一样，硅橡胶在硫化过程中也会面临一些问题，其中一个大麻烦就是变黄。

”我拿起那个发黄的手机壳，接着说：“这个硫化过程呢，会受到很多因素的影响，比如说温度、湿度还有硫化剂本身的质量等等。

如果没有好好控制，就容易产生一些会让硅橡胶变黄的物质。

而抗黄硫化剂就像是一个超级英雄，它能在硫化的时候介入这个过程。

”“怎么个介入法呢？”小丽好奇地问。

“它可以和那些可能导致变黄的物质发生反应。

你看啊，那些导致变黄的东西就像一群调皮捣蛋的小恶魔，在硅橡胶里搞破坏。

抗黄硫化剂就像是正义的使者，它能把这些小恶魔给制住，不让它们捣乱，这样硅橡胶就不容易变黄啦。

”我一边说一边比划着。

“而且啊，”我继续说道，“抗黄硫化剂还能提高硅橡胶的稳定性呢。

就好比给硅橡胶盖了一座坚固的房子，不管外面的环境怎么变化，硅橡胶在这个小房子里都能安安稳稳的，不容易受到外界因素的侵蚀。

”小丽听了我的话，眼睛里充满了希望，“那这个抗黄硫化剂在哪里能买到呢？是不是所有的硅橡胶制品都能用呀？”我想了想回答道：“应该在一些化工用品店或者网上能买到吧。

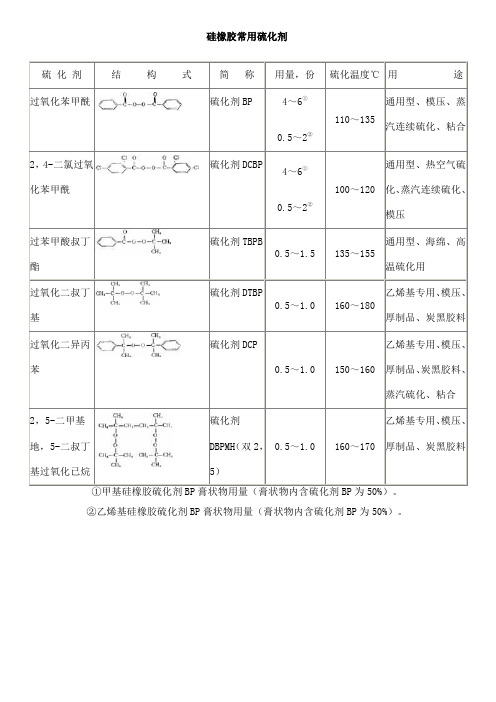

硅橡胶常用硫化剂②乙烯基硅橡胶硫化剂BP膏状物用量（膏状物内含硫化剂BP为50%）。

硅橡胶常用补强剂的用量和性能硅橡胶的着色剂乙烯基硅橡胶和氟硅橡胶基本配方和物理机械性能1．开炼机混炼双辊开炼机辊筒速比为1.2～1.4:为宜，快辊在后，较高的速比导致较快的混炼，低速比则可使胶片光滑。

辊筒必须通有冷却水，混炼温度宜在40℃以下，以防止焦烧或硫化剂的挥发损失。

混炼时开始辊距较小（1～5mm），然后逐步放大。

加料和操作顺序：生胶（包辊）—→补强填充剂—→结构控制剂—→耐热助剂—→着色剂等—→薄通5次—→下料，烘箱热处理—→返炼—→硫化剂—→薄通—→停放过夜—→返炼—→出片。

胶料也可不经烘箱热处理，在加入耐热助剂后，加入硫化剂再薄通，停放过夜返炼，然后再停放数天返炼出片使用。

混炼时间为20～40分钟（开炼机规格为φ250mm ×620mm）。

如单用沉淀白炭黑或弱补强性填充剂（二氧化钛、氧化锌等）时，胶料中可不必加入结构控制剂。

应缓慢加入填料，以防止填料和生胶所形成的球状体浮在堆积胶的顶上导致分散不均。

如果要加入大量的填料，最好是分两次或三次加入，并在其间划刀，保证良好的分散。

发现橡胶有颗粒化的趋势，可收紧辊距以改进混炼。

落到接料盘上的胶粒应当用刷子清扫并收集起来，立即返回炼胶机的辊筒上，否则所炼胶料中含有胶疙瘩而导致产品外观不良。

增量性填料应当在补强性填料加完之后加入，可采用较宽的辊距。

装胶容量（混炼胶）：φ160mm×320mm炼胶机为1～2 kg；φ250mm×620mm炼胶机为 3～5kg。

硅橡胶在加入炼胶机时包慢辊（前辊），混炼时则很快包快辊（后辊），炼胶时必须能两面操作。

由于硅橡胶胶料比较软，混炼时可用普通赋子刀操作，薄通时不能象普通橡胶那样拉下薄片，而采用钢、尼龙或耐磨塑料刮刀刮下。

为便于清理和防止润滑油漏入胶内，应采用活动挡板。

气相白炭黑易飞扬，对人体有害，应采取相应的劳动保护措施。

橡胶的硫化剂
橡胶的硫化剂主要有以下几种：
1.硫黄：工业上使用的硫黄的主要品种有硫化粉、不溶性硫黄、胶体硫等。

2.交联剂：过氧化物（如DCP、双-2，5-2，5-二甲基双己烷、BP）、金属
氧化物（如氧化锌、氧化镁、氧化铅、氧化钙）、树脂、胺类物质。

仅仅使用交联剂多数情况下硫化速度很慢，不具有使用价值，还需要加人能提髙橡胶硫化速度、降低硫化温度、降低交联剂用量、提高硫化程度的硫化促进剂和提高促进剂活性的硫化活性剂。

多数情况下，两种以上的促进剂并用以得到较好的效果，常用的活性剂有无机活性剂、有机活性剂。

3.金属氧化物：如氧化锌、氧化镁、氧化铅、氧化钙等。

这些金属氧化物主
要作为交联剂使用，以改善橡胶的物理机械性能。

4.防焦剂：为无硫硫化剂，主要用于电缆橡胶。

它可以替代所有含硫硫化剂，
如噻唑和硫脲，并可以解决铜线和铜器具因接触含硫硫化剂而被硫化铜污染的问题。

橡胶硫化是橡胶制品生产中的关键工艺环节，需要根据橡胶的具体品种和用途，选择适合的硫化剂和硫化工艺，以保证橡胶制品的质量和使用性能。

深圳市泰科科技有限公司
SHEN ZHEN TAIKE TECHNOLOGY CO., LTD
硅胶制品可以不用配色，但是有一样原料是必不可少的，那就是硅胶硫化剂，是硅橡胶硫化成型的必须添加剂。

使用后，可以使硅胶成型，达到预期的各种性能，如拉伸断裂强度、抗撕能力、耐候能力等，但是硅胶制品有时会出现硫化不熟的现象，所谓硫化不熟指的是硅胶制品在成型的时候硫化工艺不完全，使得产品在成型之后外观以及功能品质方面都不能达到要求，出现这种情况的原因有哪些呢？现在泰科科技小编为大家答疑解惑。

硫化不熟可以分为整体硫化不熟、局部硫化不熟以及内部不熟，大家窥斑见豹就能明白这些词语的意思，我就不一一阐述了，会出现这种情况首先最有可能的是硅胶硫化剂本身的问题，硅胶硫化剂的质量是一个重要因素，因此选择一个质优的供应商也尤为重要，另外硅胶硫化剂的保管问题也应引起重视，特别在夏天，温度高，硅胶硫化剂挥发的速度较快，因此要严格按照说明书的储存方式来保管；这也是为什么有的客户反映为什么前期硫化非常好，到后期增加量加倍还是会出现硫化不熟的原因，另外温度和时间也能引起硫化不熟，首先要确定你模具的温度，模具的温度没有测量好硫化工序肯定做不好。

U n R e g i s t e r e d。
