螺丝光学筛选机选用参考指南

常用紧固件选用指南1 范围本标准规定了常用紧固件的品种、规格及其标记。

本标准适用于照相机械、光学仪器和影视设备产品及其工艺装备所用紧固件的选用。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 67—2000 开槽盘头螺钉GB/T 68—2000 开槽沉头螺钉GB/T 70.1—2000 内六角圆头螺钉GB/T 71—1985 开槽锥端紧定螺钉GB/T 73—1985 开槽平端紧定螺钉GB/T 75—1985 开槽长圆柱端紧定螺钉GB/T 78—2000 内六角圆锥端紧定螺钉GB/T 91—2000 开口销GB/T 93—1987 标准型弹簧垫圈GB/T 96—1985 大垫圈 A和B级GB/T 97.1—2002 平垫圈 A级GB/T 97.2—2002 平垫圈倒角型 A级GB/T 117—2000 圆锥销GB/T 119—1986 圆柱销GB/T 806—1988 滚花高螺母GB/T 807—1988 滚花薄螺母GB/T 808—1988 小六角特扁细牙螺母GB/T 815—1988 端面带孔圆螺母GB/T 816—1988 侧面带孔圆螺母GB/T 817—1988 带槽圆螺母GB/T 818—2000 十字槽盘头螺钉GB/T 819.1—2000 十字槽沉头螺钉第1部分：钢4.8GB/T 819.2—1997 十字槽沉头螺钉第2部分：钢8.8、不锈钢A2-70和有色金属CU2或CU3 GB/T 820—2000 十字槽半沉头螺钉GB/T 822—2000 十字槽圆柱头螺钉GB/T 823—1988 十字槽小盘头螺钉GB/T 827—1986 标牌铆钉GB/T 829—1988 开槽圆柱端定位螺钉GB/T 831—1988 开槽无头轴位螺钉GB/T 832—1988 开槽带孔球面圆柱头螺钉GB/T 833—1988 开槽大圆柱头螺钉GB/T 834—1988 滚花高头螺钉GB/T 836—1988 滚花小头螺钉GB/T 845—1985 十字槽盘头自攻螺钉GB/T 846—1985 十字槽沉头自攻螺钉GB/T 847—1985 十字槽半沉头自攻螺钉GB/T 848—2002 小垫圈 A级GB/T 859—1987 轻型弹簧垫圈GB/T 860—1987 鞍形弹性垫圈GB/T 867—1986 半圆头铆钉GB/T 869—1986 沉头铆钉GB/T 872—1986 扁平头铆钉GB/T 875—1986 扁平头半空心铆钉GB/T 876—1986 空心铆钉GB/T 893.1—1986 孔用弹性挡圈 A型GB/T 894.1—1986 轴用弹性挡圈 A型GB/T 895.1—1986 孔用钢丝挡圈GB/T 895.2—1986 轴用钢丝挡圈GB/T 896—1986 开口挡圈GB/T 955—1987 波形弹性垫圈GB/T 5783—2000 六角头螺栓全螺纹GB/T 5784—1986 六角头螺栓细杆B级GB/T 6170—2000 1型六角螺母GB/T 6172.1—2000 六角薄螺母GB/T 6560—1986 十字槽盘头自攻锁紧螺钉GB/T 6561—1986 十字槽沉头自攻锁紧螺钉GB/T 6562—1986 十字槽半沉头自攻锁紧螺钉GB/T 13806.1—1992 精密机械用紧固件十字槽螺钉GB/T 13806.2—1992 精密机械用紧固件十字槽自攻螺钉刮削端JIS B 2805—1962 E型挡圈3螺钉3.1 螺钉品种、规格和标记方法3.1.1螺钉的品种及其规格表1给出。

螺丝光学影像筛选机操作基础知识首先，我们需要了解螺丝光学影像筛选机的构造和工作原理。

螺丝光学影像筛选机主要由光学系统、成像系统、图像处理系统和控制系统组成。

光学系统包括光源、透镜和图像采集装置，用于将产品的图像采集下来；成像系统通过光学成像技术将产品的图像放大和清晰化；图像处理系统用于对产品图像进行处理和分析，包括图像识别、缺陷检测等；控制系统用于控制整个设备的运行。

其次，我们需要了解螺丝光学影像筛选机的操作步骤。

在开始操作之前，需要对设备进行开机和初始化操作，并检查设备是否正常工作。

接下来，需要将待检产品放置到设备的工作台上，并根据需求设置好相关参数，如筛选精度、检测标准等。

然后，启动设备，等待设备进行图像采集和分析。

最后，根据设备的检测结果，按照设定的标准进行判定，将合格产品和不合格产品分别进行处理。

此外，还需要了解螺丝光学影像筛选机的一些常见故障及解决方法。

例如，设备在运行过程中可能出现图像模糊、图像偏移、识别误差等问题，可以通过调整光源、清洁镜片、重新设置图像处理参数等方法进行解决。

此外，还需要定期对设备进行维护和保养，如清洁光学系统、检查电路连接等，以确保设备的正常运行。

最后，还需要了解相关的安全操作规范。

螺丝光学影像筛选机属于高精度光学设备，操作人员需要注意安全操作，遵守设备的使用规范和操作指南。

在操作过程中，需要注意保持设备和操作环境的清洁，避免因灰尘等因素对设备的影响。

此外，还需要学会正确使用设备的操作界面和按钮，避免误操作造成设备故障。

总结起来，螺丝光学影像筛选机的操作基础知识包括了设备的构造和工作原理、操作步骤、常见故障处理方法以及安全操作规范等方面。

掌握了这些基础知识，才能够正常、高效地操作螺丝光学影像筛选机，提高产品的品质和生产效率。

光学筛选螺丝操作方法光学筛选螺丝是一种常用的螺丝选别技术，其通过光学系统来检测螺丝的大小、形状、颜色等特征，实现螺丝的分类和筛选。

以下是光学筛选螺丝的操作方法的详细步骤：1. 准备工作：首先，需要准备一个光学筛选螺丝设备，该设备包括光学系统、图像处理器和控制系统等组成部分。

设备的具体参数和设置要根据需要筛选的螺丝类型来进行调整。

2. 螺丝上料：将待筛选的螺丝放入螺丝供料器中，供料器可以根据需要将螺丝按照一定的速度和间距逐个送入光学系统进行检测。

3. 光学检测：螺丝经过供料器后，会进入光学系统区域。

在该区域，光学系统会通过高速拍摄螺丝图像，并将图像传输到图像处理器进行分析。

4. 图像处理：图像处理器会根据事先设置的筛选参数，对螺丝图像进行处理和分析。

具体的处理过程包括边缘检测、颜色检测、尺寸测量等。

通过这些处理，可以获得螺丝的相关特征数据，如螺丝的直径、长度、螺纹形状、颜色等。

5. 特征比对：将图像处理器获得的特征数据与预设的标准特征进行比对。

根据比对结果，可以将螺丝分为不同的类别，如合格品、不合格品等。

6. 筛选和分类：根据螺丝的类别，控制系统会调整设备的操作，将合格品和不合格品分别送到不同的收集区域。

通常，合格品可以继续生产或出售，而不合格品则需要进行二次处理或报废。

7. 检测效果监控：整个过程中，可以设置对筛选效果的监控。

通过监测合格品和不合格品的数量和比例，以及可能出现的误判率等指标，可以对系统的准确性和稳定性进行评估，并进行必要的调整和改进。

需要注意的是，光学筛选螺丝的操作方法在不同的生产环境和螺丝类型下可能会有所差异。

因此，在具体应用前，需要根据实际情况进行设备参数的设置和调试。

同时，在操作过程中，也需要定期对设备进行维护和校准，以确保其正常的运行和准确的筛选效果。

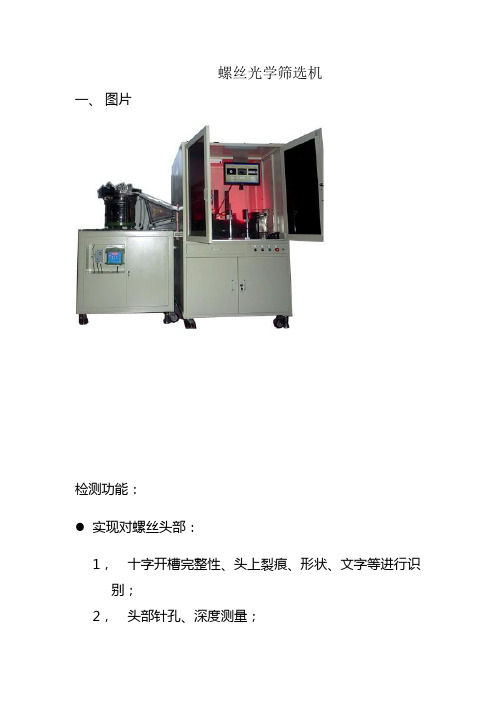

螺丝光学筛选机一、图片检测功能：实现对螺丝头部：1，十字开槽完整性、头上裂痕、形状、文字等进行识别；2，头部针孔、深度测量；3，头部高度、宽度的测量；●实现对螺牙：螺牙内径、中径、外径、牙距、螺牙、长度等尺寸检测；●其他：混料螺丝、螺丝弯曲、尾部尖点、有无电镀及客户要求的项目；●M1~M24螺丝螺栓均适用以上项目的检测；●检测速度约为100~1000pcs/min(根据工件型号尺寸有所不同)。

该系统特点一、螺丝检测有三种机台可供选用1、分度盘机台：适合平头长螺丝、盘头螺丝、大螺栓、可悬挂不能站立的工件检测等，一般配备2~4个相机镜头。

2、玻璃盘机台：适合平头短螺丝、可平稳站立的螺丝工件。

一般配备2~4个相机镜头。

3、直线式钢带机台：适合检测盘头螺丝、可平稳悬挂的螺丝件等，特点是检测速度快。

二、检测软件：1、迈迅威自主开发的螺丝检测专用软件，可最大限度的确保检测的精准、快速。

2、软件界面友好，用户可根据自己的需要设置检测功能、调整灵敏度等。

三、硬件配置：1、采用德国AVT/BASLER工业CCD相机。

2、三菱伺服+PLC控制系统。

四、设备性价比高，确保满足大多数用户需求。

螺母光学筛选机检测功能：●尺寸检测：螺母对边、对角、高度、同心度等。

●表面检测：表面裂痕、凹坑、缺料、毛刺等。

●牙检测：有无螺牙等。

●M1~M24螺丝螺栓均适用以上项目的检测；●检测速度约为100~1000pcs/min(根据工件型号尺寸有所不同)。

该系统特点一、螺母检测有两种机台可供选用1、玻璃盘机台：适合精密螺母，一般配备2~4个相机镜头。

2、直线式输送带机台：适合检测大尺寸螺母，速度相对较快，般配备2~4个相机镜头。

二、检测软件：1、迈迅威自主开发的检测专用软件，可最大限度的确保检测的精准、快速。

2、软件界面友好，用户可根据自己的需要设置检测功能、调整灵敏度等。

三、硬件配置：1、采用德国AVT/BASLER工业CCD相机。

2、三菱伺服+PLC控制系统。

上海迈迅威视觉科技有限公司上海迈迅威视觉科技有限公司光学筛选机专业生产商光学筛选机专业生产商检测范围检测范围：： 螺丝螺丝、、螺母螺母、、垫片垫片、、轴承轴承、、半导体元件半导体元件、、异形五金件异形五金件、、塑料件塑料件等等 超高性价比超高性价比公司介公司介绍绍上海迈迅威视觉科技有限公司由数名海归博士联合创立上海迈迅威视觉科技有限公司由数名海归博士联合创立，，公司致力于视频图力于视频图像像处理软件处理软件、、紧固件紧固件光学筛选机光学筛选机光学筛选机、、其它其它自动化光学检测设自动化光学检测设备的研究的研究开发开发开发，，以及工厂自动化生产线的改造等以及工厂自动化生产线的改造等。

公司公司开发的视觉检开发的视觉检测设备测设备广泛应用于广泛应用于广泛应用于生产生产生产制造业制造业制造业、、机器人视觉机器人视觉系统系统系统，，完全拥有自主知识产权产权。

公司拥有公司拥有强大强大强大独立的研发团队独立的研发团队独立的研发团队，，以技术为优势以技术为优势，，市场为导向市场为导向，，为客户提供最优的解决方案为客户提供最优的解决方案，，提供最高性价比的产品提供最高性价比的产品。

我们的目标我们的目标通过我们的不断努力通过我们的不断努力，，帮助我们的客户提高自己的生产率帮助我们的客户提高自己的生产率、、扩大在行业内的竞争优势大在行业内的竞争优势。

适用适用筛选筛选筛选五金件五金件五金件检测细节检测细节：：迈迅威迈迅威视觉视觉视觉检测设备检测设备检测设备分类分类分类MAXV MAXV--100100--AX 系列系列（（标准玻璃盘式光学筛选机标准玻璃盘式光学筛选机）） 设备特点设备特点：：可同时双面检测可同时双面检测，，可架设1~1~55个相机个相机常用场合常用场合：：螺母螺母、、密封圈密封圈、、垫圈垫圈、、平头螺丝平头螺丝、、平头铆钉平头铆钉、、轴承轴承、、冲压件冲压件、、注塑件注塑件、、电子元件等需要双面或单面检测电子元件等需要双面或单面检测，，并且可以站立的工件站立的工件。

•产品分类：螺丝/螺母光学筛选机•设备类型：螺丝螺玻璃盘光学检测筛选机检测产品：适用于需要高精度尺寸、外观缺陷检测的长杆螺丝。

检测项目：长、高、直径、对边、外形尺寸、表面瑕疵、印记、logo、有无牙、斜牙、烂牙、缺料、毛刺、头部裂纹、头部文字形状、针孔同心度\真圆度、割尾、拖尾、角度等。

检测速度：最高可达180PCS/min检测精度：最高可达±0.01mm光学系统：德国高倍率CCD工业相机、日本工业镜头、专业光源系统一套相机个数：2-7个相机(根据需求配置)控制系统：工业电脑进料系统：专用进料导轨，振动筛设备一套，自动补料储料斗设备（根据需求配置）型号：WGDGS103-LS规格：900X900X1800mm•挂式螺丝检测筛选机简介：挂式螺丝检测筛选机--是一种专为检测筛选长杆螺丝而研发的检测筛选设备，主要用于代替人工对各种类别的需要高精度检测的长杆螺丝进行尺寸检测、外观检测、缺陷检测，能自动完成上料、检测、判别、筛选工作，大大提高了长杆螺丝外观尺寸检测精度和检测速度，降低人工检测成本，检测长杆螺丝螺母类型多，检测项目范围广，是理想的高精度长杆螺丝外观缺陷检测设备。

挂式螺丝检测筛选机原理：采用CCD影像控制系统作为主控单元，利用位移、视觉传感技术，根据螺丝参数，自动完成上料、检测、判别，最后自动筛选出良品与不良品。

挂式螺丝检测筛选机技术特点：● 非标定制，满足用户的不同需求● 自动CCD视觉检测，降低人工检测成本● 检测精度高，最高检测精度±0.01mm● 检测项目多，检测范围广● 检测速度快，最快检测速度180个/min● 科技含量高技术先进、精度高、稳定性好质量可靠、操作方便。

● 检测及装配过程中平稳、准确、无振动、冲击等不良现象。

● 数据显示、自动判别“合格”或“不合格”。

● 采用德国CCD高分辨率相机，质量可靠性能较好。

● 可配自动输送装置、自动装配装置，完成进出料自动化。

螺丝光学筛选机选用参考指南螺丝光学筛选机是一种常见的光学仪器，用于对螺丝进行检测和筛选。

它的主要作用是通过光学原理，对螺丝的尺寸、外观和质量进行准确的测量和判断。

在使用螺丝光学筛选机之前，我们需要了解一些参考指南，以确保正确使用和保养该设备。

首先，我们需要正确选择螺丝光学筛选机。

在选择的过程中，我们需要根据实际需求和要测量的螺丝的尺寸范围来选择适当的型号。

同时，我们还需要考虑设备的精度和稳定性，以确保能够满足测量的要求。

在使用螺丝光学筛选机之前，我们需要对设备进行检查和调试。

首先，我们需要确保设备的光源正常工作，可以通过观察光源的亮度和均匀性来进行判断。

其次，我们需要调整设备的对焦和放大倍率，以确保能够清晰地观察并测量螺丝的细节。

此外，我们还需要校准设备的测量尺度，以确保其准确性。

在操作螺丝光学筛选机时，我们需要注意以下几点。

首先，我们需要将螺丝放置在设备的检测平台上，并调整光源和对焦，以获得清晰的图像。

然后，我们可以使用设备上的测量功能，对螺丝的尺寸、外观和质量进行测量和评估。

在操作过程中，我们需要仔细观察螺丝的细节，并根据设备上的指示进行判断。

在使用螺丝光学筛选机后，我们需要及时进行设备的清洁和维护。

首先，我们需要清除设备的检测平台和镜头上的灰尘和污垢，以保证设备的清晰度和准确性。

其次，我们需要定期检查设备的各项功能，包括光源、对焦和测量尺度等，以确保设备的正常运行。

同时，我们还需要定期更换设备的滤光片和灯泡，以保证其长时间的稳定工作。

总结起来，螺丝光学筛选机是一种重要的光学仪器，用于对螺丝进行检测和筛选。

在使用该设备之前，我们需要选择适当的型号，并进行检查和调试。

在操作设备时，我们需要注意正确放置螺丝，并进行准确的测量和评估。

在使用之后，我们需要及时进行设备的清洁和维护，以保证其正常工作和长期稳定性。
