哈工大计算机仿真 (5)

ATLAS 器件仿真
Harbin Engineering University
定义materials(材料)及models(模型)
MATERIAL <localization> <material_definition> 这里的<localization>是用来确定将对那种材料 进行定义。表达方式是： material=silicon / polysilicon/ SiGe/ GaAs … <material_definition>是要材料定义的属性，可 以指定：载流子寿命，载流子迁移率，禁带宽度， 能带及热载流子注入等参数的设置。 在此程序中，对silicon 及SiGe 材料的电子及空 穴的寿命进行了定义，单位是秒(s)。
ATLAS 电学特性
Harbin Engineering University
输入：Go altas
ATLAS 电学特性
Harbin Engineering University
MESH <prev>|<new> [<output>] 语法： mesh inf=mos1ex02_0.str
ATLAS 电学特性
提取器件参数
Beta is the transconductance coefficient THETA is the Vgs dependence on mobility
ATLAS 电学特性
Harbin Engineering University
Ids vs.Vds
ATLAS 电学特性
Harbin Engineering University
进一步详细的关于 这些模型的信息， 可以参看文档： ATLAS User’s Manual Volume I

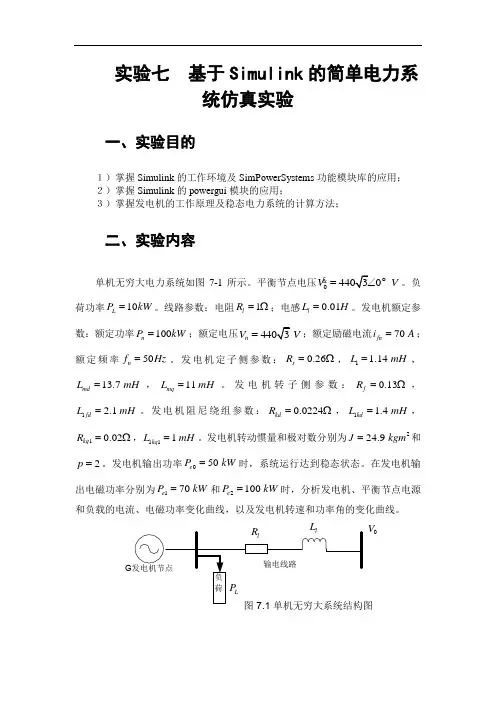

实验七 基于Simulink 的简单电力系统仿真实验一、实验目的１）掌握Simulink 的工作环境及SimPowerSystems 功能模块库的应用； ２）掌握Simulink 的powergui 模块的应用；３）掌握发电机的工作原理及稳态电力系统的计算方法；二、实验内容单机无穷大电力系统如图7-1所示。

平衡节点电压00 V V =︒ 。

负荷功率10L P kW =。

线路参数：电阻1l R =Ω；电感0.01l L H =。

发电机额定参数：额定功率100n P kW =；额定电压n V V =；额定励磁电流70 fn i A =；额定频率50n f Hz =。

发电机定子侧参数：0.26s R =Ω，1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。

发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。

发电机阻尼绕组参数：0.0224kd R =Ω，1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。

发电机转动惯量和极对数分别为224.9 J kgm =和2p =。

发电机输出功率050 e P kW =时，系统运行达到稳态状态。

在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。

GV三、实验要求（1）利用SimPowerSystems库中的发电机模型、三相负荷模型建立系统的仿真模型；（2）利用powergui模块，对系统的稳态响应及发电机的初始值进行分析，并给发电机付初始值；（3）利用Bus Selector模块分选出需要的发电机输出参数。

利用Three-Phase V-I Measurement模块测量三相电压与电流参数。

（4）给出平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。

基于Simulink 控制系统仿真与综合设计一、实验目的(1) 熟悉Simulink 的工作环境及其功能模块库； (2) 掌握Simulink 的系统建模和仿真方法； (3) 掌握Simulink 仿真数据的输出方法与数据处理；(4) 掌握利用Simulink 进行控制系统的时域仿真分析与综合设计方法； (5) 掌握利用 Simulink 对控制系统的时域与频域性能指标分析方法。

二、实验内容图2.1为单位负反馈系统。

分别求出当输入信号为阶跃函数信号)(1)(t t r =、斜坡函数信号t t r =)(和抛物线函数信号2/)(2t t r =时，系统输出响应)(t y 及误差信号)(t e 曲线。

若要求系统动态性能指标满足如下条件：a) 动态过程响应时间s t s 5.2≤；b) 动态过程响应上升时间s t p 1≤；c) 系统最大超调量%10≤p σ。

按图1.2所示系统设计PID 调节器参数。

图2.1 单位反馈控制系统框图图2.2 综合设计控制系统框图三、实验要求(1) 采用Simulink系统建模与系统仿真方法，完成仿真实验；(2) 利用Simulink中的Scope模块观察仿真结果，并从中分析系统时域性能指标（系统阶跃响应过渡过程时间，系统响应上升时间，系统响应振荡次数，系统最大超调量和系统稳态误差）；(3) 利用Simulink中Signal Constraint模块对图2.2系统的PID参数进行综合设计，以确定其参数；(4) 对系统综合设计前后的主要性能指标进行对比分析，并给出PID参数的改变对闭环系统性能指标的影响。

四、实验步骤与方法4.1时域仿真分析实验步骤与方法在Simulink仿真环境中，打开simulink库，找出相应的单元部件模型，并拖至打开的模型窗口中，构造自己需要的仿真模型。

根据图2.1 所示的单位反馈控制系统框图建立其仿真模型，并对各个单元部件模型的参数进行设定。

所做出的仿真电路图如图4.1.1所示。

实验报告哈尔滨工程大学教务处制实验一基带码型仿真（一）单、双极性归零码仿真一、实验原理1.1归零码归零码，是信号电平在一个码元之内都要恢复到零的编码方式，它包括曼彻斯特编码和差分曼彻斯特编码两种编码方式。

1.2单、双极性归零码对于传输数字信号来说，最常用的方法是用不同的电压电平来表示两个二进制数字，即数字信号由矩形脉冲组成。

A)单极性不归零码，无电压表示”0”，恒定正电压表示”1”，每个码元时间的中间点是采样时间，判决门限为半幅电平。

单极性归零码（RZ）即是以高电平和零电平分别表示二进制码1 和0，而且在发送码1 时高电平在整个码元期间T 只持续一段时间τ，其余时间返回零电平．在单极性归零码中，τ/T 称为占空比．单极性归零码的主要优点是可以直接提取同步信号，因此单极性归零码常常用作其他码型提取同步信号时的过渡码型．也就是说其他适合信道传输但不能直接提取同步信号的码型，可先变换为单极性归零码，然后再提取同步信号B)双极性不归零码，”1”码和”0”码都有电流，”1”为正电流，”0”为负电流，正和负的幅度相等，判决门限为零电平。

双极性归零码是二进制码0 和1 分别对应于正和负电平的波形的编码，在每个码之间都有间隙产生．这种码既具有双极性特性，又具有归零的特性．双极性归零码的特点是：接收端根据接收波形归于零电平就可以判决1 比特的信息已接收完毕，然后准备下一比特信息的接收，因此发送端不必按一定的周期发送信息．可以认为正负脉冲的前沿起了起动信号的作用，后沿起了终止信号的作用．因此可以经常保持正确的比特同步．即收发之间无需特别的定时，且各符号独立地构成起止方式，此方式也叫做自同步方式．由于这一特性，双极性归零码的应用十分广泛。

1.3 功率谱密度求信号的功率谱，功率谱 = 信号的频率的绝对平方 / 传输序列的持续时间，求得的功率谱进行单位换算以dB值表示1.4占空比(Duty Ratio)在电信领域中有如下含义：例如：脉冲宽度1μs ，信号周期4μs 的脉冲序列占空比为0.25。
