陶瓷气体放电管1. 简介陶瓷气体放电管是一种使用气体放电产生可见光和紫外线的装置。
它由外壳、电极、填充气体以及辅助电路等部分组成。
陶瓷气体放电管通常用于照明、显示、激光器、电子设备等领域。
它具有体积小、寿命长、发光效率高等特点,因此在现代科技发展中扮演着重要角色。
2. 结构陶瓷气体放电管的结构主要由以下几个部分组成:2.1 外壳陶瓷气体放电管的外壳通常采用陶瓷材料制成,具有良好的耐热性和耐压性。
外壳的设计旨在保护内部电路和装置,同时也确保放电发光的稳定性和安全性。
2.2 电极陶瓷气体放电管中的电极主要有阴极和阳极两种。
阴极是放电的主要部分,负责向气体中释放电子。
阳极则用于收集流经管内气体的电流。
电极通常采用导电材料制成,如钨、铝等。
2.3 填充气体陶瓷气体放电管的填充气体是产生放电的关键因素。
常见的填充气体有氖气、氩气、氙气等。
这些气体通常能够在放电时产生可见光和紫外线。
2.4 辅助电路陶瓷气体放电管中的辅助电路用于提供正常工作所需的电压和电流。
辅助电路包括电源、控制电路等。
3. 工作原理陶瓷气体放电管的工作原理是通过高电压激励填充气体,使其在管内产生放电现象。
当电极上施加足够高的电压时,阴极释放的电子会与填充气体中的原子或分子发生碰撞,激发其电子跃迁并发射光子,从而产生可见光或紫外线。
不同的填充气体和电极材料会导致不同的放电现象。
例如,氖气放电会产生红色光芒,氩气放电则产生蓝绿色光芒。
通过控制填充气体的种类和压强,可以实现不同颜色的光发射。
4. 应用领域陶瓷气体放电管在多个领域具有广泛的应用:4.1 照明陶瓷气体放电管在照明领域中被广泛使用。
其高发光效率和寿命长的特点使得其成为节能高效的照明设备。
此外,陶瓷气体放电管还可提供不同颜色的光源,满足不同场合的照明需求。
4.2 显示陶瓷气体放电管也广泛应用于显示技术中,如电视、屏幕和标牌等。
由于其发光效率高和对比度好,陶瓷气体放电管被认为是一种理想的显示设备。
关于陶瓷气体放电管及其主要参数放大器和光接收机的信号输入、输出接线柱上,通常都和“地”之间接一只陶瓷气体放电管,用以避雷和防止干扰脉冲损坏放大模块、光接收组件。
当发生钢绞线和电源线相碰的事故以后,由于陶瓷气体放电管击穿放电持续时间比较长,内部的电极往往融化失效,损坏的比例极高;遭雷击时,也会有较高比例的陶瓷气体放电管损坏。
损坏的陶瓷气体放电管有一部分引脚烧断、或短路,比较容易发现和检出,但是有相当一部分从外表上看不出来,也没有短路,维修人员往往以为好的而没有将其更换。
损坏的陶瓷气体放电管在修理时必须更换新管,否则,这些光光接收机和放大器极容易遭雷击和脉冲干扰危害而引起放大模块和光接收组件损坏!许多各地同仁反应,修理过的光接收机和放大器比较容易再次损坏,其中最主要的原因就可能就是损坏的陶瓷气体放电管没有更换!更换陶瓷气体放电管时必须注意换进原来型号的管子,因为不同型号的陶瓷气体放电管的性能参数是不一样的。
下面简要介绍陶瓷气体放电管的基本结构和基本特性,并附表列出两个厂家的产品参数供同仁参考。
陶瓷气体放电管内部有二个相对的针柱形金属电极,每个电极由支架和敷了钡(容易发射电子)的钨丝所组成,极间距离1.2mm左右(因此是互相绝缘的),放电管内部涂有氧化钠和消气剂,充有80~200毫米汞柱的氖气或氩气。
有线电视上用的陶瓷放电管的极间电容通常≤2pf,因此它接在光接收机、放大器的信号输出、输入端子上对信号影响极微;陶瓷放电管的击穿放电时间通常≤2微妙(10-6s级),比雷击电流数十微妙的波头时间要短些,因此能保护器件免遭雷击。
但是两者的时间处于同一个数量级,而且差距很小,因此陶瓷放电管一定要直接接在光接收机、放大器的信号输出、输入端子上,中间不可有电感线圈隔着,否则会造成延时,致使雷击电流波头电流到达之前不能导通放电,达不到防雷保护的作用。
另一种防雷器件叫“压敏电阻”,它的击穿放电时间通常达到10-8s级,比陶瓷气体放电管要快二个数量级,因此是很好的防雷器件,广泛用于交流电源电路的防雷保护。
陶瓷气体放电管是在放电间隙内充入适当的惰性气体介质。
配以高活性的电子发射材料及放电引燃机构,通过贵金属焊料高温封接而成的一种特殊的金属陶瓷结构的气体放电器件。
它可用于瞬间过电压防浪涌,也可用作点火。
其高阻抗、低极间电容和高耐冲击电流是其它放电管所不具备的。
当线路有瞬时过电压窜入时,放电管被击穿,阻抗迅速下降,几乎是短路状态。
放电管将大电流通过线路接地或回路泄放,也将电压限制在低电位,从而保护了线路及设备。
当过电压浪涌消失后,又迅速的恢复到≥109的高阻状态,保证线路的正常工作。

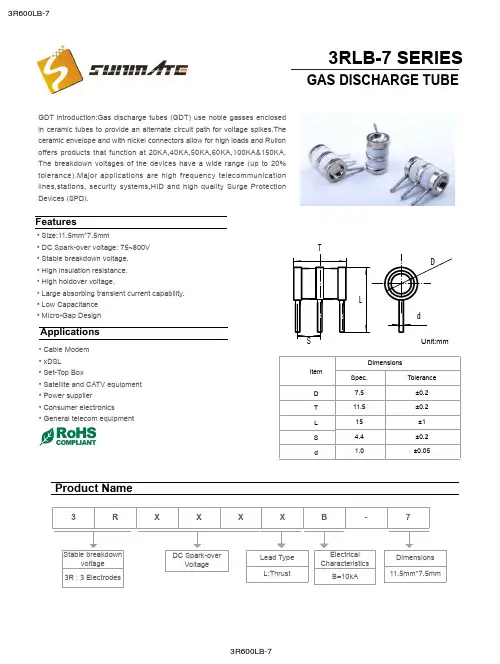

主要规格与型号:²陶瓷放电二极管2R-75V、2R-90V、2R-150V、2R-230V、2R-350V 、2R-470V、2R-600V、2R-800V、2R-1000V²陶瓷放电三极管3R-75V、3R-90V、3R-150V、3R-230V、3R-470V、3R-600V、3R-800V²陶瓷气体开关管2R-230V、2R-230V、2R-610V、2R-800V、2R-3000V格:3R075V 3R090V 3R230L 3R470L 3R600L 品牌:DF 产地:中国型号:2R075L 2R090L 2R150L 2R230L 2R350L 2R470L 2R600L 2 数量:20000陶瓷气体放电管Surge Arresters通常用于保护敏感的电信设备,例如电源线、通信线路、信号线和数据传输线,防止一般由雷击和设备开关操作导致的瞬时浪涌电压所造成的损坏。
气体放电管作为一个高阻抗器件,可放置在敏感设备的前面并与之平行,同时该器件不会影响信号的正常工作。
但是,在雷击等过电压浪涌情况下,气体放电管会切换到低阻抗状态,并将能量从敏感设备中转移。
与其他的过电压保护技术相比,由于气体放电管具有低电容特性,因此它所造成的信号失真程度也较小。
气体放电管由于其快速和精确的导通电压,因此具备了比一般气体放电管更高水平的保护能力,这使得它们适用于主配线架(MDF)模块、高数据率通信(如ADSL, VDSL)和电源线的浪涌保护。
