汽车发动机的结构组成汽车发动机的结构组成包括以下几个主要部分：1. 缸体（Cylinder Block）：发动机的主体部分，提供缸套安装位置，承载和支撑所有其他零部件。
2. 活塞（Piston）：圆柱形的零件，与气缸壁紧密配合，通过往复运动将燃烧室内的高温高压气体转化为机械能。
3. 曲轴（Crankshaft）：位于发动机底部的一个旋转轴，将活塞的往复运动转换为连续旋转运动，并输出动力给传动系统。
4. 连杆（Connecting Rod）：连接活塞和曲轴的零件，通过销轴固定在活塞和曲轴上，传递活塞上下运动的力量到曲轴。
5. 气缸盖（Cylinder Head）：安装在缸体顶部，封闭气缸并形成燃烧室，提供气门、进气和排气通道等。
6. 气门（Valve）：控制进气和排气的开关装置，可分为进气气门和排气气门，并由凸轮轴或者液压系统来驱动。
7. 凸轮轴（Camshaft）：控制气门开关的轴，通过凸轮的形状和位置使气门按照一定的时序打开和关闭。
8. 气门弹簧（Valve Spring）：应用于气门上的弹簧，用于保持气门的闭合状态，并在气门下压力增加时将其迅速关闭。
9. 燃油系统（Fuel System）：包括燃油箱、燃油泵、喷油器等部件，负责提供燃油供给以支持燃烧过程。
10. 空气进气系统（Air Intake System）：包括空气滤清器、进气管道和节气门等部件，用于引导并过滤空气进入发动机燃烧室。
11. 冷却系统（Cooling System）：包括水泵、散热器和风扇等部件，用于降低发动机温度并保持正常工作温度。
12. 润滑系统（Lubrication System）：包括油泵、油箱和机油滤清器等部件，负责为发动机提供润滑油以减少摩擦和磨损。
以上是汽车发动机的一般结构组成，不同类型的发动机可能会有些许差异。
这是一个简单的概述，实际上汽车发动机的结构非常复杂，还包括其他辅助系统和零部件，如点火系统、排气系统、排放控制系统等。
发动机内部结构图引言发动机是现代机动车辆中不可或缺的关键部件之一，它负责将燃料转化为能量，驱动车辆行驶。
发动机的内部结构决定了其性能和效率，了解发动机内部结构对于维护和修理发动机至关重要。
本文将介绍发动机的常见内部结构并提供相应的结构图。
缸体和缸盖发动机的缸体是发动机的主体结构，它用于容纳活塞、气缸和气门等关键部件。
缸体通常由铸铁或铝合金制成，以提供足够的强度和耐热性。
缸盖则位于缸体的顶部，密封并承载发动机的气缸盖、凸轮轴和气门等部件。
活塞和连杆活塞是发动机中起着压缩和传递力量作用的关键部件。
它由铝合金制成，具有较低的重量和较高的强度。
活塞通过连杆与曲轴相连，将活塞的上下往复运动转化为曲轴的旋转运动。
连杆一端连接活塞，另一端连接曲轴，起到连接与传递力量的作用。
曲轴和凸轮轴曲轴是发动机中最重要的部件之一，它通过连杆的传动将活塞上下往复运动转化为旋转运动。
曲轴通常由钢铁或铸铁制成，具有高强度和耐磨性。
凸轮轴则用于控制发动机气门的开启和关闭过程，它通过凸轮的形状实现气门的运动。
气门和气门机构气门是控制发动机进气和排气的关键部件，它位于缸体上方的气门座中。
发动机通常具有进气气门和排气气门，它们由气门机构控制开启和关闭。
气门机构通常由凸轮轴、齿轮、摇臂和弹簧组成，通过凸轮的旋转推动摇臂，进而控制气门的运动。
节气门和喷油器节气门用于控制发动机的油气混合物进入气缸的量，通过调节节气门的开度可以控制发动机的功率输出。
喷油器则用于将燃油喷射到气缸内，以完成燃烧过程。
节气门和喷油器一般通过发动机控制单元（ECU）来实现精确的控制。
总结发动机的内部结构是复杂而精密的，各个组件协调工作以提供动力和效率。
本文介绍了发动机的常见内部结构，包括缸体和缸盖、活塞和连杆、曲轴和凸轮轴、气门和气门机构、节气门和喷油器。
了解这些结构对于维护和修理发动机具有重要意义，帮助我们更好地理解发动机的工作原理。
汽车发动机总成基本结构汽车发动机总成是指由多个部件组装而成的发动机系统，它是汽车动力系统的核心部分。
本文将详细介绍汽车发动机总成的基本结构。
1. 发动机总成的组成部分汽车发动机总成由多个组件和部件组成，主要包括以下几个部分：1.1 缸体和缸盖缸体是发动机的主体结构，用于容纳气缸、活塞等零部件。
它通常采用铸造工艺制造，具有足够的强度和刚性。
缸盖则位于缸体顶部，用于密封气缸，并安装气门、火花塞等。
1.2 活塞与连杆活塞是发动机内部运动零件之一，它与气缸配合工作。
活塞上安装有活塞环，用于密封气缸并保持压力。
活塞通过连杆与曲轴相连，将往复直线运动转化为旋转运动。
1.3 曲轴与凸轮轴曲轴是发动机内部的旋转零件，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。
凸轮轴是控制气门开闭的关键部件，它通过齿轮传动与曲轴相连。
1.4 气缸和气门气缸是发动机内部的工作腔体，活塞在其中运动。
气缸上安装有进气门和排气门，它们通过凸轮轴和气门机构控制开闭，实现进、排气过程。
1.5 燃烧室和喷油系统燃烧室是发动机内部燃烧混合气体的空间，其中包括活塞顶部、缸内壁和气门等。
喷油系统用于将燃油喷入燃烧室，在与空气混合后进行燃烧。
1.6 冷却系统冷却系统用于降低发动机温度，防止过热损坏。
它包括水泵、散热器、风扇等组件，通过循环冷却剂来吸收发动机产生的热量。
1.7 润滑系统润滑系统用于减少摩擦损失，保护发动机零部件。
它包括油泵、滤清器、油底壳等组件，通过循环润滑油来降低零部件的磨损。
1.8 点火系统点火系统用于引燃燃料混合物，产生爆发力推动活塞运动。
它包括点火线圈、火花塞等部件，通过点火信号来产生高压电弧引燃混合气体。
2. 发动机总成的工作原理汽车发动机总成的工作原理主要包括四个过程：进气、压缩、燃烧和排气。
2.1 进气过程进气过程是指活塞向下运动，气缸内形成负压，进气门打开，将空气和燃料混合物进入燃烧室的过程。
此时，曲轴带动凸轮轴使进气门打开，活塞向下运动形成吸气冲程。
气缸头部结构
气缸的头部结构主要包括以下几个方面：
1. 气缸盖：气缸盖是气缸的重要组成部分，它封闭了气缸的上部，并与活塞共同构成了燃烧室。
气缸盖通常由铝合金或铸铁制成，其质量轻、散热性好，能够有效地控制温度。
2. 气缸垫：气缸垫位于气缸盖和气缸体之间，其主要作用是填补气缸体和气缸盖之间的微观孔隙，保证结合面处有良好的密封性，进而保证燃烧室的密封，防止气缸漏气和水套漏水。
3. 气缸衬套：气缸衬套是气缸内壁的重要组成部分，通常由耐磨、耐热的材料制成，能够承受高温、高压和高摩擦力的作用。
常见的气缸衬套材料有铸铁、耐磨钢和陶瓷等。
4. 进排气门：进排气门是控制气体进出气缸的关键部件，它们通常由金属材料制成，具有足够的强度和耐久性。
进排气门的开启和关闭由凸轮轴控制，并通过气门弹簧实现自动关闭。
5. 燃烧室：燃烧室是燃料和空气混合后进行燃烧的场所，通常位于气缸盖和活塞顶部的空间。
燃烧室的形状和结构对于燃烧效率和发动机性能具有重要影响。
总的来说，气缸的头部结构包括气缸盖、气缸垫、气缸衬套、进排气门和燃烧室等部件。
这些部件共同协作，实现了发动机的动力输出和能量转换。
一）发动机发动机是为汽车行使提供动力的装置。
其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。
发动机主要有汽油机和柴油机两种。
现代汽车广泛采用往复活塞式内燃发动机。
它是通过可燃气体在汽缸内燃烧膨胀产生压力，推动活塞运动并通过连杆使曲轴旋转来对外输出功率的。
主要包括两大机构和五大系统，它们是曲柄连杆机构、配气机构、燃料供给系统、点火系统（汽油发动机）、起动系统、冷却系统和润滑系统组成。
柴油发动机的点火方式为压燃式，所以无点火系。
1、曲柄连杆机构主要由缸体、活塞环、连杆、曲轴和飞轮等组成。
缸体上部为汽缸、下部为曲轴箱。
活塞位于汽缸内。
活塞环用来填充汽缸与活塞之间的间隙，防止汽缸内的气体泄漏到曲轴箱内。
曲轴安装于曲轴箱内。
飞轮固定于曲轴后端，伸出到发动机缸体之外，负责对外输出动力。
连杆用来连接活塞与曲轴，负责传递两者之间的动力与运动。
汽车发动机是多缸发动机，活塞与连杆的数目与缸数相同，但曲轴只有一根。
2、配气机构该机构主要由凸轮轴、气门及气门传动件组成。
每一个汽缸都有一个进气门和排气门，分别位于进、排气道口，负责封闭和开放进、排气道。
凸轮轴通过正时齿轮或者齿型皮带由曲轴驱动而转动，通过气门传动组件定时将气门打开，将新鲜液体充入汽缸或者将燃烧后的废气排除汽缸。
3、汽油机燃料供给系统主要由空气滤清器、化油器（或者燃油喷射装置）、进气管、排气管、消声器、汽油泵和汽油箱组成。
主要功用是将汽油雾化、蒸发后，与空气混合成不同浓度的可燃混合气充入汽缸，供燃烧使用。
同时，将燃烧后的废气排除汽缸。
进入汽缸内的混合气量由驾驶员通过加速踏板控制，以满足发动机不同负荷的需要。
4、柴油机燃料供给系统主要由空气滤清器、进气管、排气管、消声器、柴油箱、输油泵、喷油器等组成。
通过空气滤清器和进气管进入汽缸内部的是空气。
柴油箱内的柴油被油泵抽出并进入喷油泵，经喷油泵加压后，通过喷油器直接以雾状喷入汽缸燃烧室内。
柴油在燃烧室内完成蒸发、混合后自燃。

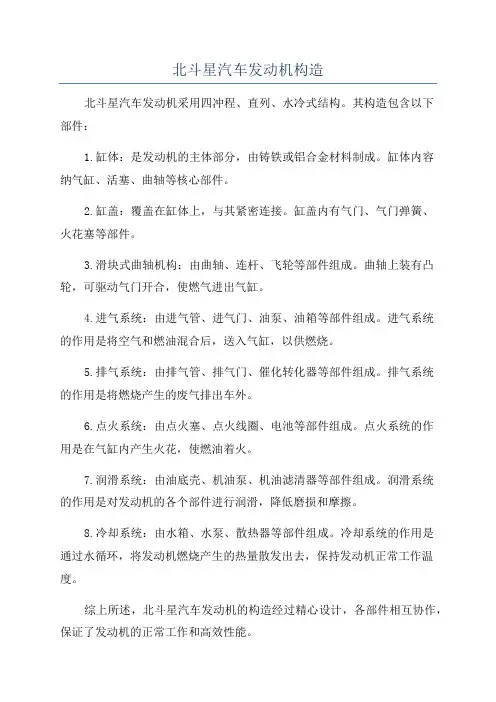

北斗星汽车发动机构造
北斗星汽车发动机采用四冲程、直列、水冷式结构。
其构造包含以下
部件：
1.缸体：是发动机的主体部分，由铸铁或铝合金材料制成。
缸体内容
纳气缸、活塞、曲轴等核心部件。
2.缸盖：覆盖在缸体上，与其紧密连接。
缸盖内有气门、气门弹簧、
火花塞等部件。
3.滑块式曲轴机构：由曲轴、连杆、飞轮等部件组成。
曲轴上装有凸轮，可驱动气门开合，使燃气进出气缸。
4.进气系统：由进气管、进气门、油泵、油箱等部件组成。
进气系统
的作用是将空气和燃油混合后，送入气缸，以供燃烧。
5.排气系统：由排气管、排气门、催化转化器等部件组成。
排气系统
的作用是将燃烧产生的废气排出车外。
6.点火系统：由点火塞、点火线圈、电池等部件组成。
点火系统的作
用是在气缸内产生火花，使燃油着火。
7.润滑系统：由油底壳、机油泵、机油滤清器等部件组成。
润滑系统
的作用是对发动机的各个部件进行润滑，降低磨损和摩擦。
8.冷却系统：由水箱、水泵、散热器等部件组成。
冷却系统的作用是
通过水循环，将发动机燃烧产生的热量散发出去，保持发动机正常工作温度。
综上所述，北斗星汽车发动机的构造经过精心设计，各部件相互协作，保证了发动机的正常工作和高效性能。
汽车发动机毕业论文汽车发动机是汽车最重要的部件之一，也是汽车工程的关键技术之一。
本文将从汽车发动机的结构、工作原理及其发展历程三个方面进行探讨。
一、汽车发动机的结构汽车发动机的结构主要有以下几个部分：1. 缸体：汽车发动机的主体部分，用于安装和固定气缸、曲轴箱、水泵等配件。
2. 活塞、活塞环及销：发动机的高温高压环境下工作，需要高强度的材料，活塞由铝合金、铸铁或钢制成，活塞环分为油环、压缩环和缘环三种。
3. 曲轴：发动机的关键部件之一，其转动带动连杆和活塞运动，同时可以通过机械能传递给车轮以驱动汽车行驶。
4. 连杆：把活塞和曲轴连接起来的部件，用铸铁制成。
5. 滑块：位于活塞上的部分，与缸体的内壁相接触，并且承受高温高压。
6. 水泵：发动机水冷系统中的一部分，承担循环冷却液来降低发动机温度的任务。
以上部分是汽车发动机的主要构成部分，不同类型的汽车发动机可能还会有其他的零部件加入其中。
二、汽车发动机的工作原理汽车发动机采用内燃机的原理驱动车辆行驶。
其工作过程主要包括进气、压缩、燃烧、排气四个阶段。
1. 进气阶段：汽车发动机通过进气门将空气和燃油混合物引入气缸内。
2. 压缩阶段：活塞向上运动，将气缸内的混合物压缩至高压状态。
3. 燃烧阶段：点火器点燃混合物，释放能量并且将活塞向下推动。
4. 排气阶段：活塞上升将排气门打开，将燃气排出发动机。
以上四个步骤不断循环进行，从而驱动汽车行驶。
三、汽车发动机的发展历程1. 蒸汽发动机：最早的汽车采用的是蒸汽发动机，但是后来因为它的速度慢、体积大和复杂度高等原因逐渐被淘汰。
2. 内燃机：内燃机通过可燃的混合物在气缸内燃烧来产生动力，速度和性能都有了很大的提升。
3. 柴油机：柴油机是内燃机的一种，其燃油较为省油，但是噪音大，尾气排放量也比较大。
4. 汽油机：汽油机是目前主流的汽车发动机，除了价格合理之外，还有高功率、发热量低等特点。
总之，汽车发动机是汽车的重要组成部分之一，其性能、可靠性、使用寿命和排放标准等因素对汽车的整体效能都有很大的影响。

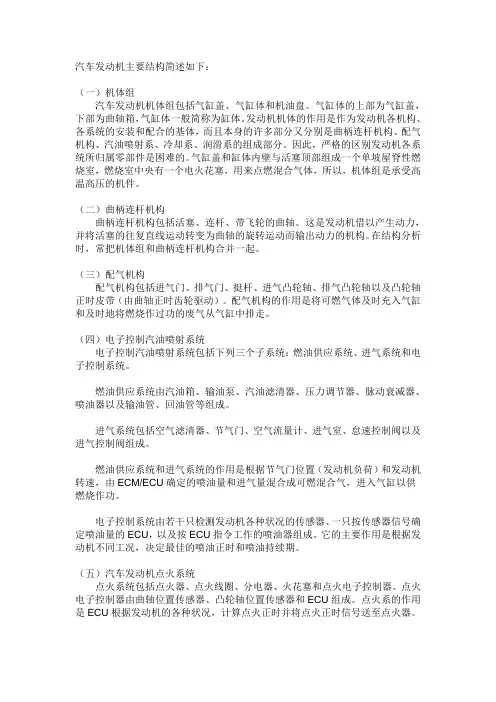

汽车发动机主要结构简述如下：（一）机体组汽车发动机机体组包括气缸盖、气缸体和机油盘。
气缸体的上部为气缸盖，下部为曲轴箱，气缸体一般简称为缸体。
发动机机体的作用是作为发动机各机构、各系统的安装和配合的基体，而且本身的许多部分又分别是曲柄连杆机构、配气机构、汽油喷射系、冷却系、润滑系的组成部分。
因此，严格的区别发动机各系统所归属零部件是困难的。
气缸盖和缸体内壁与活塞顶部组成一个单坡屋脊性燃烧室，燃烧室中央有一个电火花塞，用来点燃混合气体，所以，机体组是承受高温高压的机件。

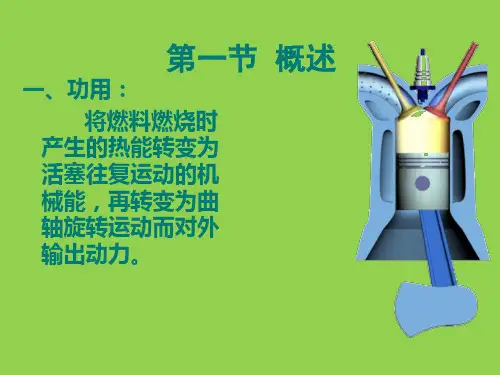

（二）曲柄连杆机构曲柄连杆机构包括活塞、连杆、带飞轮的曲轴。
这是发动机借以产生动力，并将活塞的往复直线运动转变为曲轴的旋转运动而输出动力的机构。
在结构分析时，常把机体组和曲柄连杆机构合并一起。
（三）配气机构配气机构包括进气门、排气门、挺杆、进气凸轮轴、排气凸轮轴以及凸轮轴正时皮带（由曲轴正时齿轮驱动）。
配气机构的作用是将可燃气体及时充入气缸和及时地将燃烧作过功的废气从气缸中排走。
（四）电子控制汽油喷射系统电子控制汽油喷射系统包括下列三个子系统：燃油供应系统、进气系统和电子控制系统。
燃油供应系统由汽油箱、输油泵、汽油滤清器、压力调节器、脉动衰减器、喷油器以及输油管、回油管等组成。
进气系统包括空气滤清器、节气门、空气流量计、进气室、怠速控制阀以及进气控制阀组成。
燃油供应系统和进气系统的作用是根据节气门位置（发动机负荷）和发动机转速，由ECM/ECU确定的喷油量和进气量混合成可燃混合气，进入气缸以供燃烧作功。
电子控制系统由若干只检测发动机各种状况的传感器、一只按传感器信号确定喷油量的ECU，以及按ECU指令工作的喷油器组成。
它的主要作用是根据发动机不同工况，决定最佳的喷油正时和喷油持续期。
（五）汽车发动机点火系统点火系统包括点火器、点火线圈、分电器、火花塞和点火电子控制器。
点火电子控制器由曲轴位置传感器、凸轮轴位置传感器和ECU组成。
点火系的作用是ECU根据发动机的各种状况，计算点火正时并将点火正时信号送至点火器。
发动机的构成和各部分的工作原理1. 概述发动机是指将化学能转化为机械能的装置，是汽车的重要组成部分。
发动机可以根据工作原理分为内燃机和外燃机，根据燃料种类又可以分为汽油机和柴油机。
2. 发动机结构发动机主要由缸体、缸盖、曲轴、连杆、气门、油泵、燃油喷嘴等组成。
2.1 缸体和缸盖发动机的缸体和缸盖是发动机的关键部分。
发动机的缸体包裹着活塞和气缸，形成气缸体，当汽油燃烧时，活塞在气缸中上下移动，产生了机械能。
缸盖上有气门和火花塞孔，气门用于控制气缸内的进出气，火花塞则用于产生火花点火。
2.2 曲轴和连杆曲轴是发动机的“心脏”，是一个主轴，承载着连杆和活塞进行往复运动，并通过曲轴轴承与主轴轴承固定在发动机的缸体上。
连杆由两颗轴承和一根连杆连接而成，是连接曲轴和活塞的零件之一。
曲轴和连杆工作起来，实际上就是将活塞的往复运动变成了曲轴的旋转运动。
2.3 气门发动机的气门是控制气缸内进出气的开关，分为进气门和排气门。
气门的开启和关闭实际上就是通过凸轮轴“指使”的。
发动机的排气系统会把废气排出汽车，保证发动机正常工作；而进气系统则会将空气和油混合，然后进入气缸进行燃烧。
2.4 油泵和燃油喷嘴油泵是用来将油从油箱中吸出并送到发动机油路的一个装置，将汽油和空气混合后送入气缸。
燃油喷嘴则是控制油量和油的雾化细度的，将燃油雾化后，与空气混合，进入气缸被点燃。
3. 发动机工作原理在汽车行驶时，发动机的循环过程大约可以分为4个过程:吸气、压缩、爆炸、排放。
3.1 吸气发动机工作开始后，活塞会向下移动形成的吸气冲程，气门打开，活塞从气缸内吸入新鲜空气和油的混合物。
3.2 压缩活塞完成吸气冲程后，向上移动形成压缩冲程，同时气门关闭，将油气混合物压缩至极限；随着气压的上升，温度会随之上升，直至油气混合物点火自爆。
3.3 爆炸此刻，点火塞点火喷出高温、高压的火花，将油气混合物点燃，燃烧产生的高温和高压试图将曲轴向前推入，机械能即将产生。
EA888系列发动机结构
缸体是发动机的主要承载部件，通常由铁合金或铝合金制成。
缸体内
部由多个气缸组成，每个气缸内用于燃烧燃油和驱动活塞运动。
EA888系
列发动机通常采用了直列四缸和V型六缸的布局。
曲轴箱是发动机的底部部件，用于固定曲轴和连接其他关键组件。
曲
轴是发动机的关键转动部件，通过连杆连接活塞和汽缸。
EA888系列发动
机的曲轴通常采用铸铁或锻钢制成，经过精细加工以提高转动平衡和耐用性。
气缸盖是覆盖在缸体上方的部件，用于封闭气缸和安装气门。
EA888
系列发动机的气缸盖通常采用铝合金制成，以减轻整个发动机的重量。
气缸座是连接气缸盖和缸体的部件，用于提供气缸的定位和密封。
EA888系列发动机的气缸座通常采用高温耐磨材料制成，以确保气缸的密
封性和耐久性。
进、排气系统是发动机的重要组成部分，用于引入空气和排出燃烧产物。
EA888系列发动机的进气系统通常采用了涡轮增压和直喷技术，以提
高燃烧效率和动力输出。
排气系统通常配备了废气再循环系统和催化剂，
以减少废气排放并符合环保要求。
EA888系列发动机的设计和技术优势使其成为一款先进而可靠的汽车
发动机。
它具有较高的功率和扭矩输出，同时相对较低的燃油消耗和排放。
EA888系列发动机广泛应用于大众和奥迪品牌的车型上，为用户提供卓越
的驾驶体验和性能表现。
发动机缸体[摘要]缸体是汽车发动机乃至汽车中最重要的零件之一，发动机的加工质量直接影响发动机的质量，进而影响到汽车整体的质量，因此发动机缸体的制造加工长期以来一直受到国内外汽车生产企业的重视。
[缸体的简单介绍]发动机缸体是发动机的基础零件和骨架，同时又是发动机总装配时的基础零件。
缸体的作用是支承和保证活塞、连杆、曲轴等运动部件工作时的准确位置；保证发动机的换气、冷却和润滑；提供各种辅助系统、部件及发动机的安装。
汽车发动机的缸体和上曲轴箱常铸成一体，称为缸体——曲轴箱。
缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在缸体内部铸有许多加强筋，冷却水套和润滑油道等。
根据缸体与油底壳安装平面的位置不同，通常把缸体分为以下三种形式。
(1)一般式缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差(2)龙门式缸体：其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度较好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。
(3)隧道式缸体：这种形式的缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从缸体后部装入。
其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。
为了能够使缸体内外表在高温下正常工作，必须对缸体和缸盖进行适当地冷却。
冷却方法有两种，一种是水冷，另一种是风冷。
水冷发动机的缸体周围和缸盖中都加工有冷却水套，并且缸体和缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对缸体和缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机，对于多缸发动机，气缸的排列形式决定了发动机外型尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。
按照气缸的排列方式不同，缸体还可以分成单列式、V型和对置式三种。
缸体相关知识点总结一、缸体的结构缸体一般由上缸体和下缸体两部分组成。
上缸体是气缸盖的基座，下缸体则是发动机的主要承重部件。
上下缸体通过螺栓连接在一起，形成完整的缸体结构。
在缸体中还有气缸套，它是缸体内部的活塞与气缸间的接触面，具有密封和导向的作用。
二、缸体的材料缸体一般采用铝合金、铸铁和镁合金等材料制造。
铝合金缸体具有重量轻、导热性好的优点，适合用于高速和高功率发动机。
铸铁缸体具有良好的变形抗力和耐磨性，适用于中低速发动机。
镁合金缸体则具有重量轻且有很好的机加工性，但相对较贵，一般用于高档车型。
三、缸体的工艺缸体的制造过程包括铸造、热处理、精加工和组合等工序。
铸造过程是将金属液体注入腔体，经过凝固、冷却、收缩等过程形成缸体的起始形态。
热处理过程是通过加热和冷却等工序，改变缸体的结晶结构和性能，提高其机械性能和使用寿命。
精加工是通过数控机床、磨削、钻孔等工艺，对缸体进行精密加工，以提高其精度和表面质量。
最后是组合工艺，将上缸体和下缸体通过螺栓连接在一起，形成完整的缸体结构。
四、缸体的性能缸体的性能主要包括机械性能、热性能和密封性能。
机械性能是指缸体的强度、刚度和疲劳寿命等性能指标，直接影响着发动机的可靠性和安全性。
热性能是指缸体的导热性和热膨胀系数等性能指标，直接影响着发动机的散热效果和热平衡性。
密封性能是指缸体与活塞、活塞环、气缸盖等部件的密封性能，直接影响着发动机的燃烧效率和排放性能。
五、缸体的应用缸体广泛应用于汽车发动机、摩托车发动机、船舶发动机、机车发动机等内燃机领域。
不同类型的发动机对缸体的要求不同，高速发动机对缸体的强度和刚度要求高，中低速发动机则对缸体的耐磨性和导热性要求高。
此外，随着发动机的发展，材料、工艺和设计等方面的创新也在不断提高缸体的性能和品质。
在总结缸体相关知识点的同时，也不得不提到缸体的制造技术在国内的发展。
随着我国汽车工业的迅速发展，对缸体的技术提升也日益重要。
我国的缸体制造技术在铸造、热处理、精密加工等方面已经有了很大的进步，在材料、工艺和设计等方面也在积极创新。
发动机缸体[摘要]缸体是汽车发动机乃至汽车中最重要的零件之一，发动机的加工质量直接影响发动机的质量，进而影响到汽车整体的质量，因此发动机缸体的制造加工长期以来一直受到国内外汽车生产企业的重视。
[缸体的简单介绍]发动机缸体是发动机的基础零件和骨架，同时又是发动机总装配时的基础零件。
缸体的作用是支承和保证活塞、连杆、曲轴等运动部件工作时的准确位置；保证发动机的换气、冷却和润滑；提供各种辅助系统、部件及发动机的安装。
汽车发动机的缸体和上曲轴箱常铸成一体，称为缸体——曲轴箱。
缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在缸体内部铸有许多加强筋，冷却水套和润滑油道等。
根据缸体与油底壳安装平面的位置不同，通常把缸体分为以下三种形式。
(1)一般式缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差(2)龙门式缸体：其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度较好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。
(3)隧道式缸体：这种形式的缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从缸体后部装入。
其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。
为了能够使缸体内表面在高温下正常工作，必须对缸体和缸盖进行适当地冷却。
冷却方法有两种，一种是水冷，另一种是风冷。
水冷发动机的缸体周围和缸盖中都加工有冷却水套，并且缸体和缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对缸体和缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机，对于多缸发动机，气缸的排列形式决定了发动机外型尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。
按照气缸的排列方式不同，缸体还可以分成单列式、V型和对置式三种。
由于发动机缸体是大平面的板状结构，还存在少量的质量集中，本文在建立缸体有限元模型时用到的有限元单元类型有壳单元(大部分为四边形，为了满足结构特征，采用了少量三边形)、实体单元(六面体和五面体)。
汽修学校：在薄壁和缸体上所有加筋的地方，采用了壳体单元，而在壁厚或者受力较大的地方，例如缸筒周围，采用了实体单元。
这样一个复杂的结构，最后简化为由31707个单元和44162个节点所组成的有限元模型。
有限元模型在既有壳体单元，又有实体单元时，我们应考虑到它们的边界问题。
因为壳体单元的节点具有六个自由度，而实体单元的节点只具有三个自由度。
而且壳体单元较实体单元要软的多，汽修学校：刚度远远不如实体单元。
为了实现很好的刚度过渡，我们采用了无质量的虚拟单元。
这种虚拟单元除了密度为零以外，其他参数根据构件的材料特性来定。
壳体单元和实体单元在采用虚拟单元相连时，有三种不同的连接形式，这些虚拟单元都是无质量的壳体单元，其参数给定，连接方式壳体单元在和壳体单元相连接时，节点自由度是相同的，但是并不意味着壳体单元之间能直接连接.直接连接会造成单元受力与实际结构受力不相符合，汽修学校：例如在壁与壁的连接处，尤其是不同壁厚的两壁交界处，壳体单元之间应采用虚拟单元连接。
是发动机缸体的有限元模型，蓝色的是壳体单元，红色的是实体单元，灰白色的单元是虚拟单元.
由图可以看出缸体的单元网格划分的非常细，主要是因为缸体受力复杂，为了更好的掌握缸体具体部位的振动形态，使结果更精确。
发动机的排气管一侧发动机的油底壳主要是储存机油并封闭曲轴箱。
汽修学校：机油盘受力很小，一般采用薄钢板冲压而成。
虽然油底壳受力不大，但它存在大面积的平面结构，刚度较低，振动剧烈，因而在这些地方最容易产生结构噪声。
根据油底壳的结构特征，我们选择了壳体单元作为有限元模型的单元类型。
油底壳的有限元模型共有1849个单元和1$81个节点。
其模型如图5所示。
传统的发动机在缸体下部是曲轴箱，但由于下部呈开口箱形状，刚度差、振动剧烈、辐射噪声大，因此，近年来对曲轴箱的结构改进较大，汽修学校：例如采用龙门式或隧道式结构的曲轴箱。
但是这些措施在降低噪声方面所起到的效果并不显著，根据国外发动机的设计经验，采用梯形框架可以大幅度的增加缸体、油底壳之间的刚度。
梯形框架是连接在缸体和油底壳之间的部件，它起到支撑曲轴、、封闭缸体下部的作用。
由于梯形框架这种结构刚度较高，所以大大的增加了发动机缸体下部的刚度;由于梯形框架的使用，降低了油底壳的高度，汽修学校：使得油底壳的噪声辐射面变小，而且改善了油底壳的响应特性，大大降低油底壳的振动噪声。
根据梯形框架结构特点和受力特性
我们采用了实体单元为主，夹带壳体单元的有限元单元类型，总共由5209个单元和8223个节点所组成。
其模型如图6所示。
在梯形框架的有限元模型中，
也采用了虚拟的有限元单元。
