并网光伏发电项目施工组织设计

  • 格式：doc
  • 大小：1.07 MB
  • 文档页数：103

*****50MW并网光伏发电工程施工组织设计编制单位：*****编制人：审核人：批准人：日期：年月日目录第一章编制依据 (1)第一节编制说明 (1)第二节编制依据 (1)第三节编制原则 (2)第四节使用范围 (2)第五节工程目标 (2)第二章工程概况 (3)第一节现场自然条件 (3)第二节气象条件 (3)第三节现场施工技术条件 (3)第四节施工交通 (14)第五节本标段工程项目和工作范围 (14)第六节主要工程量 (15)第七节工程特点及重难点 (19)第三章施工总体部署 (19)第一节施工现场总平面布置原则 (19)第二节施工现场平面图 (20)第三级临时工程 (20)第四节施工供电、供水系统 (21)第五节砼拌合系统 (21)第四章主要施工方法和施工方案 (21)第一节施工测量 (21)第二节土石方工程 (23)第三节混凝土工程 (27)第五节模板工程 (32)第六节砌体工程 (35)第七节装饰工程 (36)第八节安装工程 (40)第九节接地工程 (48)第十节照明工程 (48)第五章施工总进度计划 (50)第一节编制依据及原则 (50)第二节施工进度计划 (51)第三节主要施工项目强度指标分析 (51)第四节保证施工进度的措施 (52)第六章施工组织机构配置 (57)第一节施工组织机构设置原则 (57)第二节施工组织机构 (59)第三节施工管理目标 (60)第七章确保施工的技术组织措施 (61)第一节工程质量保证措施 (61)第二节工程工期保证措施 (65)第三节材料质量保证措施 (65)第四节雨季节性施工措施 (67)第五节隐蔽工程的质量保证措施 (68)第六节预埋件保证措施 (68)第七节工程回访及保修制度 (68)第八章质量管理 (69)第一节总则 (69)第二节质量目标 (69)第三节主要人员质量职责 (70)第四节质量控制程序 (70)第五节技术质量控制 (71)第六节检验质量控制 (72)第七节施工质量控制 (72)第九章文明施工及环境保护措施 (75)第一节文明施工措施 (75)第二节环境保护 (82)第十章安全生产措施 (84)第一节安全目标 (84)第二节安全保证体系 (84)第三节安全技术措施 (90)第四节项目安全管理制度 (92)第五节机械设备操作安全保证措施 (95)第六节防火、防雷安全保证措施 (97)第十一章施工机械配置 (97)第一节主要机械设备的选择 (97)第二节施工机械的管理制度 (98)第三节机械设备的使用、维护和保养制度 (99)第一章编制依据第一节编制说明编制本施工组织设计是以达到保质、保量、按期、高效完成施工任务为目的，通过对施工生产的物资组织、生产力组织、施工条件组织以及生活条件组织，使施工工作能连续、均衡、有计划的进行，编制中严格按照招标文件和施工图纸的有关内容，通过对施工现场的实际踏看情况，并结合我公司以往类似工程的施工经验，以高质量、高效率的施工要求为原则，通过多种方案比较后进行本施工组织设计的编制，以确保各项拟定目标的按期实现。

第二节编制依据1*****50MW并网光伏电站工程招标文件。

2本工程设计图纸。

3地质勘察资料。

4引用我公司质量保证手册、有关程序文件以及相关的作业指导书。

5施工现场实际勘察情况。

6现行国家有关规范、规程和标准:一、电气仪表安装工程验收规范1《电气装置安装工程电缆线路施工及验收规范》GB50168 - 922《电气装置安装工程接地装置施工及验收规范》GB50169 -923《电气装置安装工程低压电器施工及验收规范》GB50254 - 964《电气装置安装工程1KV及以下配线工程施工及验收规范》 GB50258 -965《电气装置安装工程电气照明装置施工及验收规范》GB50259 -966《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257 — 967《爆炸危险场所电气安全规程》二、质量检验评定标准1《建筑安装工程质量检验评定统一标准》化GBJ300 — 882《建筑采暖卫生与煤气工程质量检验评定标准》 GBJ302 — 883《建筑电气安装工程质量评定标准》 GBJ303 — 884《建筑工程施工质量统一标准》GB50300-20015《施工现场临时用电安全规范》JGJ50194-996《建筑机械使用安全技术规程》JGJ33-997《建筑施工高处作业安全技术规范》JGJ80-918《机械设备安装工程施工及验收通用规范》GB50231－20029《建筑电气工程施工及验收规范》GB50303－200210《太阳光伏电源系统安装工程施工及验收技术规范》（送审稿）11《钢结构设计规范》GB50017-200312《钢结构施工验收规范》GB50205-2005第三节编制原则1.3.1 科技领先原则结合本公司在类似工程中取得的成功经验，并学习国内外优秀企业的管理机制，针对本工程的特点，用科技领先的原则指导施工。

1.3.2 管理人员优化组合原则针对本工程的实际情况，我公司将派具有丰富施工经验的优秀工程技术人员和管理人员组成本工程项目部。

1.3.3 强化管理原则在实施施工管理中，将着重在施工总进度计划，施工现场，设备布置及协调使用，施工人员，物资的计划安排、施工质量控制及保证措施，文明施工、安全生产管理，对建设单位的服务和对专业单位的配合，与社会各部门关系协调及对劳动力、资金管理，施工质量控制等方面设置专人进行强化对口管理。

1.3.4 用科技领先指导施工原则鉴于工程本身施工特点，在施工现场平面上必须综合考虑工序安排，各单位组织平行流水施工、严格按照设计图纸进行施工，并制定相应措施，我们将以先进的施工技术，现代化的信息管理贯穿本工程施工全过程。

第四节使用范围本施工组织设计适用于*****50MW并网光伏电站工程一标段建筑、安装工程设计图纸及招标文件所要求的全部工作内容。

第五节工程目标1.5.1工期目标：122天，满足招标文件要求，2013年4月7日正式开工，2013年8月16日完工。

1.5.2 质量、安全目标：工程质量目标：单位工程合格率100%，安装工程优良率95%以上，争创优质工程。

安全目标：工程施工全过程安全生产无重大伤亡事故。

第二章工程概况第一节现场自然条件2.1.1 地理位置及概况*****50 MW并网光伏发电项目场址位于*******，西北距**民用机场约8km。

拟建站址地势开阔、地形较平坦，地层岩性以圆砾为主，属中硬土，依据《建筑抗震设计规范》（GB50011-2010）的相关规定，拟建站址场地类别为II类；建筑场地属抗震有利地段。

根据《中国地震动峰值加速度区划图》（GB18306-2001 图 A1，1:400万），拟建站址地震动峰值加速度为0.15g，相对应的地震基本烈度为7度；根据《中国地震动反应谱特征周期区划图》（GB18306-2001 图 B1，1:400万），地震动反应谱特征周期值为0.45s。

依据《光伏发电工程可行性研究报告编制办法（试行）》（GD 003-2011）5.2.2条的规定，该场地地震基本烈度为7度，应进行地震安全性评价工作。

第二节气象条件多年平均气温℃ 8.3;多年极端最高气温℃ 41.1;多年极端最低气温℃ -26.8;多年最大冻土深度 mm 1400;多年最大积雪厚度 mm 60;多年平均风速 m/s 2.7;多年最大风速 m/s 23;多年平均沙尘暴日数日 27.4;多年平均雷暴日数日 9.6;第三节现场施工技术条件2.3.1 场址概况装机容量： 50MWp占地面积：109.7 hm2海拔高度： 1459m～1473m经度（东经）： ***°***′纬度（北纬）：北纬***°***′工程代表年太阳总辐射量：****.3MJ/m2工程代表年日照小时数：3073.5 h2.3.2 建设规模及光电机组简况本期工程拟安装295Wp 多晶硅太阳电池组件*****块。

本期接入新建110kV 升压站，本期将建设一台主变压器。

太阳能电池组件参数简况逆变器主要技术参数概况箱变主要技术参数概况电流互感器参数概况断路器主要技术参数概况隔离开关主要技术参数概况电压互感器主要技术参数概况第四节施工交通进站道路从金武公路引接0.9 km，即可进入光伏发电场，交通十分便利，满足物资运输条件。

第五节本标段工程项目和工作范围2.5.1本标段承包人应完成的主体工程项目2.5.1.1道路工程(1)道路进站道路：基槽挖清、排水、碾压、夯实、回填；路基排水；砂石、砼面层铺筑等。

光伏场新建道路：基槽挖清、碾压、夯实；2.5.1.2建筑工程(1)场平工程光伏场场地平整：场地土石方开挖，回填、碾压；场区排水。

光伏场区围栏：围栏安装。

(2)光伏独立基础光伏独立基础：基础土方开挖，夯填；地基处理；基础钢筋制安、砼浇筑和预埋件埋设。

(3)逆变器房屋建筑逆变器基础：基础土方开挖，夯填；地基处理；基础钢筋制安、砼浇筑和预埋件埋设。

逆变器主体结构：砼圈梁、砖砌体、彩钢屋面施工。

装饰装修：水泥砂浆面层、涂料粉刷(4)箱式变压器基础箱式变压器基础：土方开挖和填筑，混凝土浇筑，钢筋制安，预埋件埋设。

(5)电缆分接箱基础电缆分接箱基础：土方开挖和填筑，混凝土浇筑。

(6)集电线路集电线路：电缆沟制作。

(7)场区接地场区接地：地线安装、埋设。

(8)场区防洪场区防洪：土方填筑、浆砌石护坡、砼护坦。

2.5.1.3安装工程(1) 太阳能电池及箱变设备太阳能电池及箱变设备安装：太阳能电池组件、支架、电箱、电缆、箱式变压器、管道等设备安装。

(2)综合自动化系统综合自动化保护系统：光伏场区光缆、双绞线、数据采集柜安装。

第六节主要工程量根据招标文件规定，本标段主要工程量如下表所示：主要工程量表第七节工程特点及重难点（1）本工程工期紧，施工作业区范围广泛，施工强度高，施工机械设备作业量大，须合理组织按工序流水施工。

（2）道路工程、光伏独立基础工程、光伏场区场平工程及安装工程因工程量大，且为本工程的关键性施工项目，直接影响整个工程的施工进度，属本工程的重点施工项目，必须合理组织施工，以满足工期、质量要求。

第三章施工总体部署第一节施工现场总平面布置原则(1)布置遵循因地制宜、施工运输方便、易于管理、安全可靠、经济适用。

充分考虑光伏组件及光伏场区域特点，分别设置生产区、仓库、生活区和办公区。

(2) 综合进度按先土建后安装再调试的顺序进行安排，处理好施工准备与开工、土建与安装等方面的关系；(3) 根据工程所在场地现状、植被特点等情况进行施工布置，工程施工期间应避免环境污染，施工布置必须符合环保要求；(4) 根据工程区地形地貌条件，施工布置力求紧凑、统筹规划，施工设施和临时设施尽可能永临结合。

合集下载

光伏发电工程项目施工组织设计方案

光伏发电工程项目施工组织设计方案

成都东旭建设有限公司２０WMp光伏发电工程施工组织设计前言本公司通过认真细致地对合同文件以及施工设计图纸的研究和理解,接受施工文件合同和施工图纸中所提出的各项质量和技术要求，并认真细致地编制相应的技术方案和相应的各项措施。

在实际施工中，我公司将积极与业主、设计单位等有关部门密切配合，认真接受施工监理在施工全过程中的指导和帮助。

目录一、编制依据1．1编制说明 (7)1．2编制依据 (7)1．3编制原则 (9)1. 4 使用范围 (9)1．5 工程目标 (10)二、工程概况 (10)2．1工程性质 (10)2．2工程简况: (10)三、项目施工组织机构与人员配置 (11)3．1项目管理组织形式 (11)3．2项目部现场主要管理人员职责 (11)四、总体施工部署 (15)4．1指导思想 (16)4．2质量方针 (16)4．3质量、工期、安全目标 (16)4。

4详细的施工进度计划 (16)4。

5施工准备 (16)4．6保证施工进度的措施 (18)五、施工组织与安排及保证措施 (25)5．1进度计划 (25)5．2基础施工 (26)5．3土建施工 (26)5。

4 装饰施工 (26)5。

5安装施工 (26)5. 6 文明施工 (26)5。

7 项目管理 (27)5. 8施工进度计划保证的具体措施 (27)六、主要分部分项工程技术方案 (28)6．1施工测量 (28)6．2桩基施工 (30)6．3土方施工 (47)6. 4 钢筋工程 (50)6．5 模板工程 (54)6．6 砼工程 (60)6．7砌体工程 (62)6. 8装饰工程 (63)6。

9 室外道路修筑 (69)6. 10 安装工程施工 (69)6. 11水电安装工程 (78)6. 12照明工程施工 (85)6. 13钢结构工程 (87)七、确保施工的技术组织措施 (93)7. 1工程质量保证措施 (93)7. 2工程工期保证措施 (99)7. 3工程安全保证措施 237。

云南光伏发电工程施工方案

云南光伏发电工程施工方案

光伏发电工程施工方案一、工程概况本项目为云南某地区50MWp光伏发电工程，采用分块发电、集中并网的方式。

项目主要包括光伏支架安装、光伏组件安装、电气设备安装、电缆敷设、防雷接地等工程。

二、施工准备1. 技术准备：根据设计文件和施工规范，编制施工组织设计、施工方案和安全施工措施，并对施工人员进行技术交底和安全培训。

2. 施工现场准备：清理施工场地，排除障碍物，按施工需求布置施工临时设施，包括临时道路、临时供水、供电等。

3. 施工材料准备：根据施工进度计划，提前准备施工所需的光伏组件、支架、电气设备、电缆等材料，并确保材料质量符合国家标准。

4. 施工设备准备：根据施工需求，配置足够的施工设备，包括吊车、叉车、发电机、测量仪器等。

三、施工流程1. 土建工程：包括光伏支架基础施工、电站围墙施工、道路施工、电缆沟施工、排水沟施工等。

2. 设备安装工程：包括光伏组件安装、电气设备安装、电缆敷设、防雷接地施工等。

3. 系统调试：包括光伏发电系统调试、电气设备调试、防雷接地系统调试等。

4. 验收投运：项目完成后，进行验收，确保工程质量符合设计要求，然后进行投运。

四、施工措施1. 质量控制：严格把控施工质量，确保施工过程中各个环节符合设计要求和施工规范。

2. 安全管理：加强施工现场安全管理，制定安全事故应急预案，确保施工人员的人身安全。

3. 进度控制：合理安排施工进度，确保项目按期完成。

4. 环境保护：施工过程中，严格执行环保法规，确保施工对环境的影响降到最低。

五、施工组织1. 项目管理机构：设立项目经理部，负责项目的组织、协调和管理工作。

2. 施工队伍：根据施工需求，组建专业的施工队伍，包括土建施工队、设备安装施工队等。

3. 质量检测机构：设立质量检测机构，负责施工过程中的质量检测和验收工作。

4. 安全监督机构：设立安全监督机构，负责施工现场的安全监督工作。

综上所述，本工程施工方案旨在确保工程质量、安全、进度和环保等方面的要求得到满足。

并网光伏发电项目夜间施工专项方案(模板)

并网光伏发电项目夜间施工专项方案(模板)

并网光伏发电项目夜间施工专项方案(模板)中广核枣阳七方100MW农光互补光伏发电项目是一个占地面积约2450亩的项目，共安装块380Wp的单晶硅光伏组件。

光伏发电系统由32个3.15MWp子方阵组成，各方阵逆变器采用175kW组串式逆变器方案，配置一台容量为3150kVA箱式升压变，电压比为36.75±2×2.5%/0.8kV。

项目配套新建110kV 升压站，拟以1回路110kV电压等级就近接入襄州区大岗坡110kV变电站。

为确保中广核枣阳七方100MW农光互补光伏发电项目如期完工，我部选择合理地安排夜间施工作业。

为最大限度地降低夜间施工危险因素，实现安全、有序、连续、合理地施工，特制定本夜间施工专项方案。

本方案依据《中华人民共和国安全生产法》、《湖北省安全生产管理条例》、《施工现场临时用电安全技术规范》46－2005、《扣件式钢管脚手架安全技术规范》130-2011以及中广核枣阳七方100MW农光互补光伏发电项目施工组织设计、设计文件等。

本工程夜间施工主要涉及光伏支架组件安装、防雷接地等工程。

目前本工程光伏区夜间施工部位主要集中在1#、2#、3#、18#、19#、20#、21#、22#、23#方阵，后期根据现场交地及打桩情况再作合理安排。

夜间施工必须按照国家及市安全和生产管理条例，严禁盲目施工，不准安排由年老体弱带病、疲劳及一切不适合夜间作业的工人进行施工。

夜间施工人员在施工前必须进行夜间施工安全教育和危险告知，所有参加施工的人员必须熟知保证夜间施工安全的措施。

白班施工人员下班前必须由安全员带头检查临边防护是否完善。

及时了解天气预报，对天气的变化做到心中有数，由于夜间温度较低，所有施工人员应做好保暖措施。

项目部应根据工期情况，适当缩短夜间作业班组的作业时间，并安排夜间作业人员适当的休息时间。

此外，还应提供夜餐（例如矿泉水、面包等），以减轻夜间作业人员的劳动强度。

在夜间高空作业时，作业人员必须严格遵守安全规定，戴好安全帽、系好安全带、穿好防护鞋和反光背心。

光伏发电项目施工组织设计

光伏发电项目施工组织设计

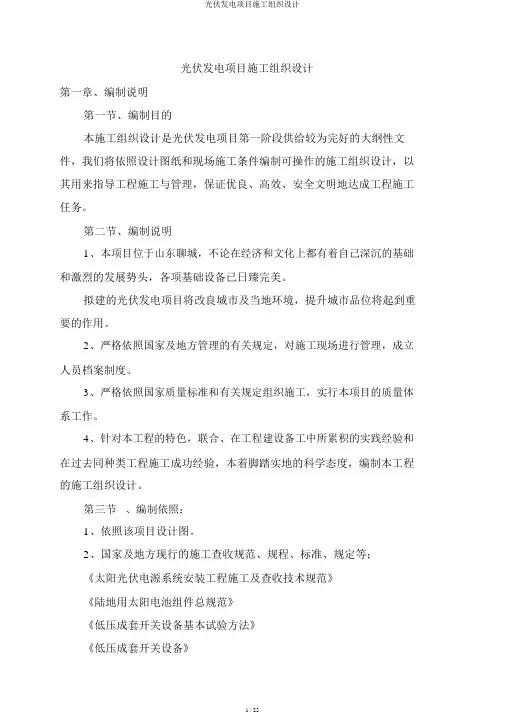

光伏发电项目施工组织设计第一章、编制说明第一节、编制目的本施工组织设计是光伏发电项目第一阶段供给较为完好的大纲性文件，我们将依照设计图纸和现场施工条件编制可操作的施工组织设计，以其用来指导工程施工与管理，保证优良、高效、安全文明地达成工程施工任务。
