jewelcad戒指制作教程

戒指的制作1.在正视图下，创建17mm和20.5mm的圆。

之后在创建1.775和1.5两个圆。

如图1所示。

图12选择中间的小圆旋转复制一个Ctrl+→和Shift+←。

转到右视图使用自由曲线画一条斜线。

将复制的小圆向右投影在斜线上。

如图2所示。

图23回到正视图，绘制一个切面。

如图3所示图3 4.使用导轨曲面生成如图4、5、6、所示图4图5图65顶视图创建一个6.85mm和9.25mm的椭圆。

之后创建两个0.6mm的圆测量。

如图7所示图7 6在正视图绘制一个切面生成如图8 、图9所示。

回到顶视图调整如图10所示。

图8图9图107.在杂项里面取出一个宝石调整图11所示。

回到正视图展示物件CV点框选底部CV点使用尺寸变形工具收缩如图12、13所示。

图11图12图138.如图14、15所示。

相减成如图16所示。

图14图15图169.选择物件移动到合适的位子如图17所示，利用左右对称线绘制如图18所示，转到右视图左右镜像，线面连接，相减如图20所示。

图17图18图19图2010在右视图绘制三条曲线如图21、22所示。

正视图绘制一个切面如图23所示。

利用导轨曲面如图24所示，生成如图25所示。

图21图22图23图24图25 11．在正视图绘制如图26所示，生成如图27所示。

图2612.从杂项取出一颗1.5mm的宝石，在正视图利用自由曲线绘制一根曲线，生成如图28所示。

在顶视图绘制一个1.5mm的圆，偏移曲线0.2mm，绘制一个切面如图29 生成如图30所示。

图28图29图30 13.在正视图绘制一个0.5mm的圆，绘制一条曲线生成如图31、32所示图31图32 14．隐藏复制粘贴如图33所示。

环形复制4个和8个。

最终效果如图34、35所示。

图33图34图35。

JewelCADPro珠宝设计实⽤教程JewelCADPro软件⼊门学完本章后你会做什么f掌握JewelCAD Pro的基本知识，包括简介、特点等f掌握JewelCAD Pro的安装、启动与退出f掌握JewelCAD Pro绘图环境的设置，包括颜⾊、热键的设置等第2章学前提⽰本章教学⽬标JewelCAD Pro软件⼊门从古⾄今，珠宝⾸饰始终是⼈们钟情、喜爱且渴望拥有的精美物品作为珠宝设计软件，JewelCAD Pro有着⾼度专业化的特点，其针对性极强本章主要向读者介绍JewelCAD Pro的安装、启动与退出以及软件绘图环境的设置。

f初识JewelCAD Pro珠2.1?初识JewelCAD?Pro随着科学技术的不断发展和进步，⽣产与加⼯⾃动化的观念也⽇趋深⼊⼈⼼。

⽣产与加⼯过程离不开产品设计与开发，在⽣产⾃动化⼤幅度提升效率的同时，设计⾃动化也迎头赶上。

设计师逐渐从⼿⼯绘图的时代踏⼊了CAD时代。

JewelCAD Pro是⽤于珠宝⾸饰设计/制造的专业化CAD/CAM软件，具有⾼度专业化、⾼⼯作效率、简单易学的特点，是业界认可⾸选的CAD/ CAM软件系统。

2.1.1　JewelCAD Pro软件简介JewelCAD软件是⾹港珠宝电脑科技有限公司（Jewellery CAD/CAM Limited）于1990年开发出来的，经过20多年的发展，JewelCAD软件已经由⼀个功能有限的绘图软件发展到现在功能强⼤、性能稳定、⾼度专业化、⾼效率的珠宝⾸饰设计/制造专业软件。

JewelCAD Pro是JewelCAD的第⼆代软件，拥有全新开发程式核⼼，⼤⼤增强⽇后⾰新速度及扩充能⼒，包含更丰富、强⼤、实⽤的软件功能。

现有JewelCAD数据可输⼊JewelCAD Pro继续运作。

2.1.2　JewelCAD Pro的特点JewelCAD Pro与现代珠宝设计相结合，具有⼴阔的发展前途。

对珠宝设计⽽⾔，JewelCAD Pro⽐其他三维软件更为专业，具有以下特点。

学完本章后你会做什么f掌握JewelCAD Pro的菜单栏，包括“文件”、“复制”菜单等f掌握JewelCAD Pro的工具条，包括“视图”、“拷贝”工具条等f掌握文件与视图的基本操作，包括打开文件、放大视图等第3章学前提示本章教学目标JewelCAD Pro珠宝设计基础对于刚接触JewelCAD Pro软件的读者来说，本章内容的学习是至关重要的，它是学习后面章节的基础。

本章主要向读者介绍JewelCAD Pro菜单栏、工具条的基本知识以及文件与视图的基本操作。

f菜单栏轻松掌握“文件”菜单是软件最基本的菜单，大部分的软件都有“文件”菜单，该菜单中主要是一些关于文件的基本操作命令。

“文件”菜单如图3-1所示。

1．新建“新建”命令用于建立一个新的JewelCAD Pro文件。

需要注意的是，选择此命令时，新文件会将旧文件覆盖，原来存在于屏幕各个窗口内的所有物件都会消失。

2．打开选择“打开”命令，将弹出“打开JewelCAD Pro文件”对话框，如图3-2所示。

用户可以运用此命令将一个已存档的JewelCAD Pro文件中的物件并入到现有的文件中。

图3-1　“文件”菜单图3-2　“打开JewelCAD Pro文件”对话框3．打开老版本文件选择“打开老版本文件”命令，同样弹出“打开JewelCAD Pro文件”对话框，不过其只支持.jcd格式的文件。

4．关闭执行“关闭”命令，将关闭图形文件，窗口呈灰色显示，如图3-3所示，此时大部分的命令不可用。

其中，若在绘图区中进行了操作，且未保存，将弹出“保存文件”提示对话框，提示用户进行保存。

5．重设系统执行“重设系统”命令后，软件将恢复初始设置。

珠6．保存“保存”命令用于将屏幕上现有的文件进行保存。

执行该命令后，如果当前编辑的文件是新建的、没有经过命名的，那么JewelCAD Pro将会弹出“保持JewelCAD文件”对话框，如图3-4所示，用户可以在File name文本框中输入新的文件名称，在Look in下拉列表框中设置保存路径，单击Save按钮，即可保存文件。

实例1作图思路:第一依照设计图样画出该图样的正面、侧面和顶面的轮廓线图作为辅助线，然后依照辅助线画实体的对应线，用相应的导轨将对象导出，调整对象的尺寸使大小符合镶石的要求，在完成光胚后，再做钉镶部位。

1 依照设计图样画出该图样的正面、侧面和顶面的轮廓线图作为辅助线,将该图样的大致构思表达出来；如以下图所示：2依照图样画出对应的线条，采纳三导轨来导出该对象如以下图所示，其中线条A、B操纵对象的宽度，尽可能维持其宽度一致，而C操纵对象的高度，注意CV5—11，点于点之间的对应性。

3画出相应的切面，选择导轨功能，将对象导出，如以下图所示：4导出的结果如以下图所示：5用一样的方式，作出对象的另一边，线条的调法如以下图6画出相应的切面，选择导轨功能，将对象导出，如以下图所示：7再将对象用左右对称功能得出如下：8作出心形和椭圆镶口摆到相应的位置，完成后如以下图：9在确信光胚合符要求后，再作钉镶部位，在需掏底的部位画出相应的曲线，并使曲线贴在曲面的表面上，能够在边位贴上所需尺寸的小圆,在正视图、侧视图和顶视图上调剂线条，如以下图所示：10作出所需的切面，并使切面平均散布在中线的上下侧，而且上下的距离为所掏底的尺寸，即为，如以下图所示：11选择相应的导轨将减对象导出，如以下图所示：12导出结果如以下图所示：13将减物对被减对象作用，结果如下：14在掏底的部位摆上石头,如以下图所示:15在相应部位摆上钉,如以下图所示:16其它需掏低的部位也用一样的方式处置，然后摆上石头和钉，完成该设计图样的制作。

如以下图所示：实例2作图思路:第一依照设计图样画出该图样的正面、侧面和顶面的轮廓线图作为辅助线，然后依照辅助线画实体的对应线，用相应的导轨将对象导出，调整对象的尺寸使大小符合镶石的要求，在完成光胚后，再做钉镶部位。

由于该设计图样是上下左右对称的，因此只需做四分之一即可，再作复制即可完成。

而中间的部件可转45度，以正方形来作更为方便。

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持.JewelCAD 培训教程JewelCAD的基础知识JewelCAD是一套专为珠宝工业，产品及设计所开发的概念设计模型建构工具，JewelCAD将 Curve 模型建构技术完整地引入到 Window操作系统中，是一个易学易用，交互性强，建模方便的软件。

1．JewelCAD软件中一些常用功能键的使用。

JewelCAD中经常会用到的功能键对于我们一些初学者来说有很大的帮助。

现在我们就来说说当中的一些功能键的用法。

F1帮助内容Shift+F1帮助说明F前视图R右视图L左视图K背视图M底视图T上视图3D视图Q简易线图W普通视图E详细线图A 快彩图S彩色图D光影图Z 细格B数据库Enter(回车键 ) 选取Space-bar( 空格键 ) 结束命令Delete(删除键 ) 删除物体Ctrl+N新建Ctrl+Up反上复制Ctrl+O打开Ctrl+Down反下复制Ctrl+S保存Ctrl+Left反左复制Ctrl+Z取消前一次操作Ctrl+Right反右复制Ctrl+Y恢复取消操作Ctrl+鼠标左键以任意窗口方式选取物体Shift+Up反上移动Shift+Down反下移动Shift+Left反左移动Shift+ Right反右移动Shift+ 鼠标左键选取CV点鼠标右键结束操作Shift+ 鼠标右键结束选取CV点Tab+鼠标左键反转+ 鼠标右键放大缩小+Ctrl+左键移动+Ctrl+右键旋转2． JewelCAD命令菜单的用法。

在初步了解了功能键的用法后，我们就开始认识软件中的命令的使用， JewelCAD中包含了多个命令，要熟悉了解它还是需要时间的，这就需要我们去熟记一些命令的快捷键，这对我们日后的操作使用都有很大的好处的。

我们就从简单的开始学起。

（1）曲线：曲线里面有任意曲线，左右对称曲线，上下对称曲线，旋转 180 度曲线，上下左右对称曲线，直线重复线，环形重复线，圆形，偏移曲线，封闭曲线，开口曲线。

教程一：利用“导轨曲面”绘制反带戒指
思路：反带一般都是使用三导轨，单切面绘制。

1：绘制草稿图，试试位置
2：转到主视图，调整曲线高低位置，当然要结合其他视图来调整：
：
3．切换到Top视图，使用直线复制命令复制另外一条导轨：
再使用修改任意曲线进行调整，如图：
4.在Top视图使用中间曲线命令曲线菜单-中间曲线，制作中间的曲线：
5.转到Top视图修改调整高度
6.使用左右对称曲线绘制切面，然后使用三导轨建立曲面，如图：
7．转到正视图，调整曲线位置。

如图：
最终效果图：
更多Jcad绘图教程及视频请登陆Jcad教程网：
(按住ctrl键单击即可直接进入，省掉复制，以下相同)
Jcad绘制花胸针教程Jcad绘制花戒指教程进入学习进入学习
Jcad绘制反带戒指教程Jcad绘制羽翼戒指教程进入学习进入学习
学珠宝设计，我只上Jcad教程网。

在这里我们将学习到怎样把一个平面的草图转换成三维的实体。

以下面的戒指为例子（图1）（图2）1．用刻度尺量出图1，图2尺寸（包括戒背的长，宽，高，厚度；主石和碎石的大小等等）。

2．画戒背的轮廓线。

➢在F视图点取命令--弹出圆形曲线对话框➢设置完对话框—单击确定➢画Φ17（线1），Φ21（线2）的圆。

➢点取菜单--曲线—修改—左右对称线--点取线2，编缉它使其与图1的戒背的轮廓线相近（如下图所示）。

3．调出主石，描其镶口并调整戒背的外轮廓线是其与主石相衬。

➢点取菜单--杂项—宝石--弹出宝石对话框--单击圆形钻石➢➢点取命令--把圆石放大成图2主石的尺寸大小。

➢选取主石点取命令--把主石拉到戒背轮廓线上。

➢点取命令--按图1，画出主石镶口的轮廓线(线3)，并点取命令--把镶口的轮廓线封闭（其它的封闭线均须点命令）。

调整戒背的轮廓线(线1，2)使其与主石相衬。

4．做出主石的镶口及开槽的切块。

➢在F视点取命令--依照镶口的轮廓线，画出镶口的切面（切面1）➢点取命令--弹出环形对话框➢单击确定--做出主石的镶口。

➢➢在F视图点取命令--依照镶口的轮廓线画出镶口开槽的两个切块的切面（切面2, 切面3）。

➢➢选取（切面2, 切面3）点取命令--弹出直线延伸对话框➢设置完对话框--单击确定--做出切块2，切块3。

➢在T视图点取命令--把切块2,切块3移到原点中央。

➢➢在F视图选取切块3，再转到T视图点取命令(留意左下角的状栏)--把切块3旋转30度。

➢➢在T视图选取2，切块3，点取命令--弹出环形对话框➢设置完对话框--单击确定--复制三组切块。

➢➢➢➢选上所有的切块，点取命令--再点取镶口--主石开槽的镶口做出来了。

➢➢重复点取菜单--编辑—不消除--把做镶口和切块的切面（切面1，2，3）找回来以便下次修改。

5．在T视图和R视图画出戒背的轮廓线。

➢在T视图点取命令--依照图2画出戒背的轮廓线（线4）。

➢在R视图点取命令--依照主石的大小大致定出戒背的侧轮廓线（线5）。

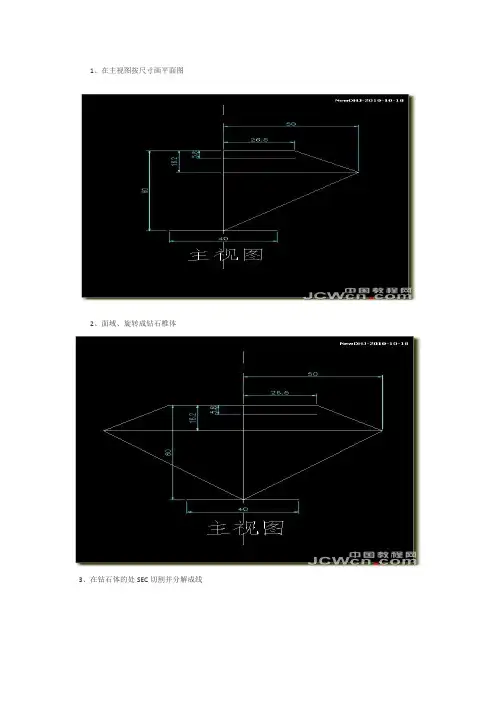

1、在主视图按尺寸画平面图2、面域、旋转成钻石椎体3、在钻石体的处SEC切割并分解成线4、切换到西南等轴侧视图，把底下40长的线向后移动5、在钻石椎体两个圆角边缘原地复制两条圆线6、三个圆分别等分16、16、8份为了方便捕捉点位，把多余的点删除并编上号8、以0、2、3做成三角面域并以0位基点缩放倍9、拉伸;倾斜角(T)：315;拉伸的高度：210、以中心线环形阵列16个11、差集。

完成第一面的切割12、以A、B、3做成三角面拉伸;倾斜角(T)：315;拉伸的高度：214、以中心线环形阵列16个15、差集。

完成第二面的切割16、以5、7、8做成三角面17、以三角面上边中点为基点缩放;拉伸218、以中心线环形阵列8个19、差集。

完成第三面的切割20、以8、5、3做成三角面21、以“8”点位基点缩放倍;拉伸;倾斜角(T)：315;拉伸的高度：222、以中心线环形阵列8个23、差集。

完成第四面的切割24、与上次对称：以7、5、1做成三角面;以“7”点位基点缩放倍;拉伸;倾斜角(T)：315;拉伸的高度：225、同样以中心线环形阵列8个，差集。

完成第五面的切割26、回到主视图。

以钻石体的外圆剖切开，上半体向上移动27、截平面拉伸。

全部并集28、以5、1、及点位“2”移动位置后的中点做成三角29、拉伸;倾斜角(T)：315;拉伸的高度：230、以中心线环形阵列8个31、差集。

完成第六面的切割32、与上次对称：以5、3、及点位“2”移动位置后的中点做成三角面33、拉伸;倾斜角(T)：315;拉伸的高度：2，以中心线环形阵列8个34、差集。

完成第七面的切割。

作图已经完成35、清理一下，大功告成。

渲染一下看看它的八心八箭图再配个戒指，图形比较简便，形状不一。

各人所好，仅发个制作过程图供参考。
