杠杆原理作图练习题一、作图题1、如图8所示，O 点为杠杆的支点，画出力F 的力臂，并用字母L 表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出 （1）绳子AB 对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O ，并画出动力F1和阻力臂L2。

5、如图所示，用一根硬棒撬一块石头，棒的上端A 是动力作用点。

（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b 。

（2）在杠杆上画出撬动石头动力F 为最小时的方向。

6、 (10·宿迁)为使杠杆ON 在图乙位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图； 7、（10·百色）图是吊车吊起重物的情景，点O 是起重臂OB 的支点。

请在图中作出F1、F2的力臂L 1、L2。

8、（10·茂名）(2分)如图所示，铡刀工作时的动力F1，O 为支点。

请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。

9、（10·河南）如图11所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动，请在C 点画出这个力的示意图，并标出它的力臂l 。

10、(10·德州)如图所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

11、如图所示，F1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F1的力臂l1。

（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。

13、请在图中画出动力F1的力臂L1。

14、如图所示，曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F 的示意图及其力臂L1．15、如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．16、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。

作图题(一次) 4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．
6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．
9．画出并标明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
作图题(二次)
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）
19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）。

杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。

在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。

右图为单侧钳柄及相连部分示意图。

请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。

7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。

请画出售货员所用的最小动力及其力臂。

9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。

请在C点画出这个力的示意图，并标出它的力臂L。

20、如图，请画出力F对支点O的力臂L。

21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。

请你画出力F的力臂L受重力的示意图。

22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。

请在图中画出F的力臂L。

23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。

请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。

在动力F作用下，杠杆静止在水平位置。

请作出动力F的示意图，并标出F的力臂。

25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。

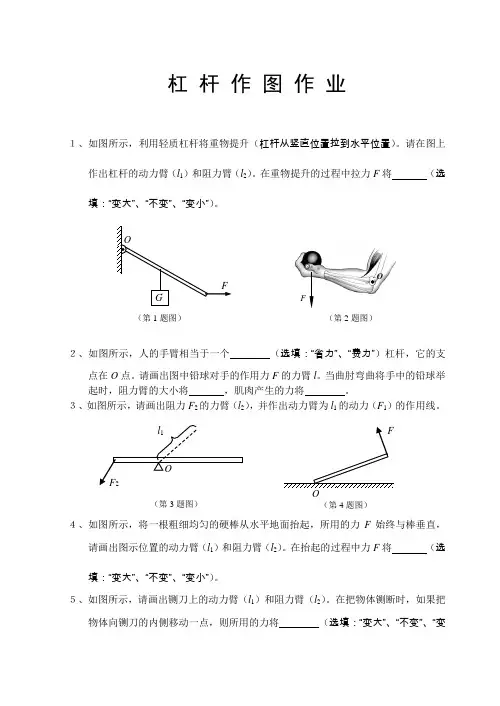

杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。

请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。

在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。

２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。

请画出图中铅球对手的作用力F 的力臂l 。

当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。

３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。

４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。

在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。

５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。

在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变OGF（第1题图）O F 2l 1 （第3题图） O（第2题图）F （第4题图）小”）。

６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。

在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。

请画出动力臂（l 1）和阻力臂（l 2）。

如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。

７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。

并把这个力的作用线在图上画出。

８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
