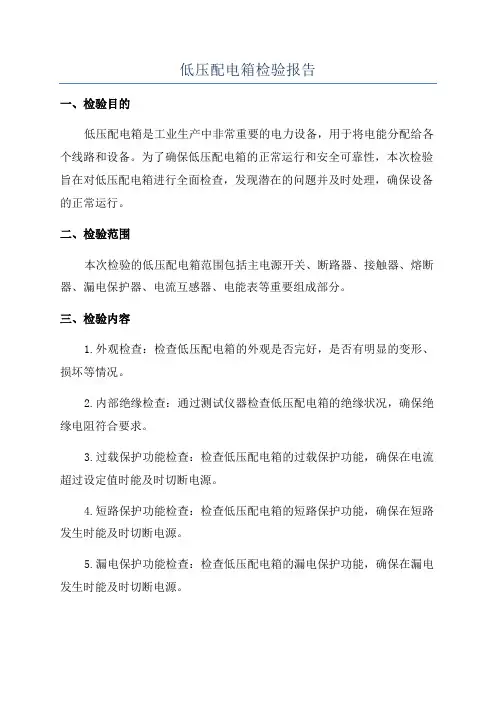

低压配电箱检验报告一、简介低压配电箱是电力系统中重要的组成部分，用于对电能进行分配、控制和保护。
为了确保低压配电箱的正常运行和安全性，需要进行定期的检验和维护。
本文将介绍低压配电箱的检验流程和要点。
二、检验流程1.检查外观首先，对低压配电箱的外观进行检查。
包括箱体的完整性、密封性和防护等级是否符合要求，以及配电箱表面是否有明显的损坏或腐蚀。
2.检查电源线路接下来，检查低压配电箱的电源线路。
包括主要电源线、进线开关、漏电保护器等是否正常工作。
确保电源线路连接牢固，没有松动或破损的情况。
3.检查保护器件然后，对低压配电箱的保护器件进行检查。
包括熔断器、断路器、接触器等。
确保这些保护器件的额定电流和动作特性与实际负载相匹配，并且没有过载或短路的情况。
4.检查配电线路接下来，对低压配电箱的配电线路进行检查。
包括线路的连接方式、接线端子的紧固情况等。
确保线路连接牢固，没有松动或接触不良的情况。
5.检查接地系统然后，对低压配电箱的接地系统进行检查。
包括接地线的连接情况、接地电阻等。
确保接地系统良好，能够有效地将电流导入地下。
6.检查温度和湿度最后，对低压配电箱的温度和湿度进行检查。
确保环境温度和湿度在允许范围内，不会对配电箱的正常运行造成影响。
三、检验要点在进行低压配电箱的检验时，需要特别注意以下几个要点：1.安全性低压配电箱是电力系统中的重要设备，其安全性至关重要。
在进行检验时，要特别注意安全措施的落实，避免发生触电、火灾等意外事故。
2.标识和记录在检验过程中，要注意对低压配电箱的各个部分进行标识和记录。
包括设备的型号、编号，检验日期、检验人员等信息，以便后续的维护和管理。
3.定期检验低压配电箱需要定期进行检验和维护，以确保其正常运行和安全性。
一般建议每年进行一次全面的检查，同时根据实际情况进行定期巡检和维护。
4.检验报告最后，要及时编写低压配电箱的检验报告。
报告中应包括检验的结果、存在的问题以及建议的解决方案等内容。

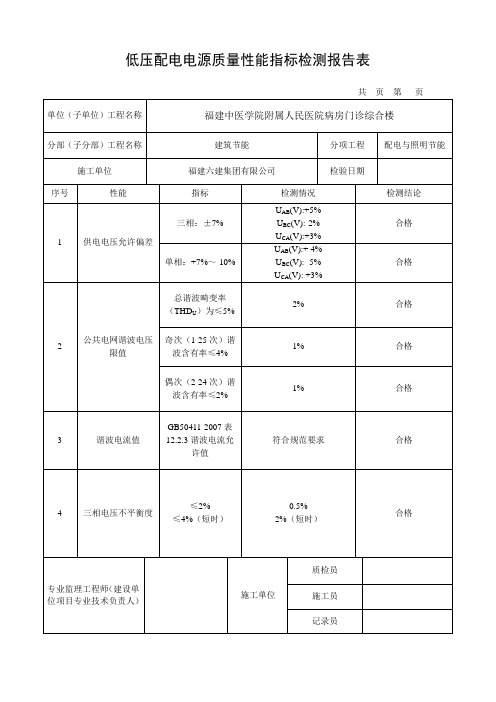

低压配电电源质量性能指标检测报告表
技术交底记录
(建筑节能)
技术交底记录
(建筑节能)
施表7.2 共页第页
技术交底记录
(建筑节能)
施表7.2 共页第页
记录人日期
技术交底记录
(建筑节能)
施表7.2 共页第页
接头包扎：
首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能收紧绝缘带l～2圈后,再进行回缠。
回缠完成后再用黑胶布包扎,包扎时要衔接好
,同时在包每过程中收紧黑胶布,导线接头两端应用黑胶布封严密。
隐蔽工程验收记录
质控（建）表4.1.5.3
旁证检验记录表
第 7 页。

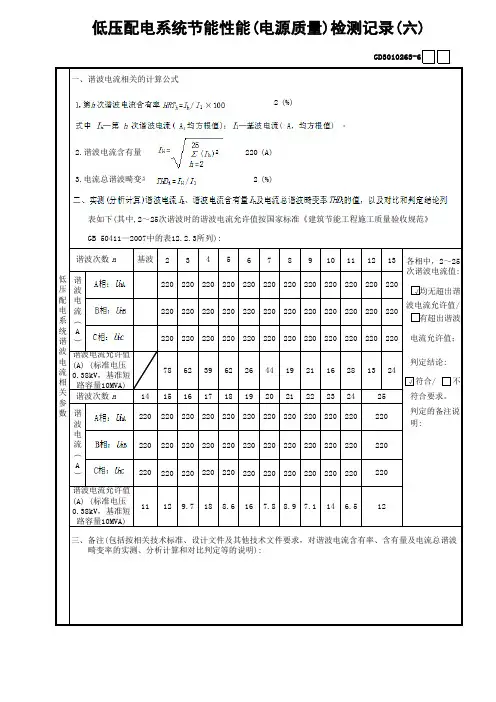

236789101112132202202202202202202202202202201516192021222324220220220220220220220220129.7167.88.97.114 6.5220谐波电流允许值 (A) (标准电压 0.38kV，基准短 路容量10MVA)3962220220220220220242202202202202202202822022022022013220220220212202202202201622022022022044220220220220192202206222022022022026220220220220低 压 配 电 系统 谐 波电流相关参数谐波电流 ︵ A ︶谐波电流 ︵ A︶22022078220220谐波电流允许值(A) (标准电压0.38kV，基准短 路容量10MVA)11188.612三、备注(包括按相关技术标准、设计文件及其他技术文件要求，对谐波电流含有率、含有量及电流总谐波 畸变率的实测、分析计算和对比判定等的说明):判定的备注说 明:220220220220220 判定结论:符合/不谐波次数n 14171825符合要求。
均无超出谐波电流允许值/有超出谐波220220 电流允许值；220220 表如下(其中,2～25次谐波时的谐波电流允许值按国家标准《建筑节能工程施工质量验收规范》 GB 50411—2007中的表12.2.3所列):谐波次数n基波45各相中，2～25 次谐波电流值:2.谐波电流含有量220(A)3.电流总谐波畸变率2(%)低压配电系统节能性能(电源质量)检测记录(六)GD3010263-6一、谐波电流相关的计算公式2(%)√√。

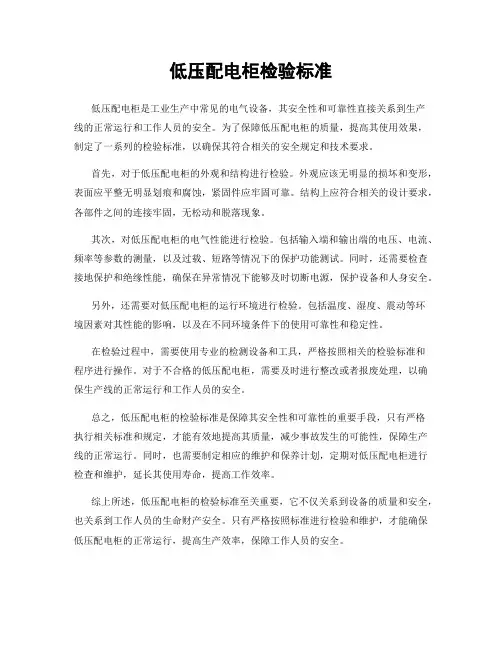

低压配电柜检验标准低压配电柜是工业生产中常见的电气设备，其安全性和可靠性直接关系到生产线的正常运行和工作人员的安全。
为了保障低压配电柜的质量，提高其使用效果，制定了一系列的检验标准，以确保其符合相关的安全规定和技术要求。
首先，对于低压配电柜的外观和结构进行检验。
外观应该无明显的损坏和变形，表面应平整无明显划痕和腐蚀，紧固件应牢固可靠。
结构上应符合相关的设计要求，各部件之间的连接牢固，无松动和脱落现象。
其次，对低压配电柜的电气性能进行检验。
包括输入端和输出端的电压、电流、频率等参数的测量，以及过载、短路等情况下的保护功能测试。
同时，还需要检查接地保护和绝缘性能，确保在异常情况下能够及时切断电源，保护设备和人身安全。
另外，还需要对低压配电柜的运行环境进行检验。
包括温度、湿度、震动等环境因素对其性能的影响，以及在不同环境条件下的使用可靠性和稳定性。
在检验过程中，需要使用专业的检测设备和工具，严格按照相关的检验标准和程序进行操作。
对于不合格的低压配电柜，需要及时进行整改或者报废处理，以确保生产线的正常运行和工作人员的安全。
总之，低压配电柜的检验标准是保障其安全性和可靠性的重要手段，只有严格执行相关标准和规定，才能有效地提高其质量，减少事故发生的可能性，保障生产线的正常运行。
同时，也需要制定相应的维护和保养计划，定期对低压配电柜进行检查和维护，延长其使用寿命，提高工作效率。
综上所述，低压配电柜的检验标准至关重要，它不仅关系到设备的质量和安全，也关系到工作人员的生命财产安全。
只有严格按照标准进行检验和维护，才能确保低压配电柜的正常运行，提高生产效率，保障工作人员的安全。
