下载文档原格式
铝基复合材料的研究现状及发展
铝基复合材料是一种使用铝或铝基合金及其它材料进行复合的材料，具有在单一材料
不可比拟的力学性能和性能优势。
由于它包含两种以上不同性质的成分，因此具有良好的
综合性能、质量轻、热传导性能良好、强度好等优点，广泛应用于航空航天、机械等领域，已经成为当今最新的一类材料。
近年来，铝基复合材料引起了科学家和工程师们的广泛关注，随着铝基复合材料的应
用范围越来越广泛，研究设计和制造技术也有了显著进步。
目前，铝基复合材料在研究、
设计和制造方面具有众多优势，其中有三个重要方面：
首先，改善成型工艺。
铝基复合材料使用一种称为“厚壁注射成型”的工艺，可以在
短时间内实现大尺寸和复杂形状的件的成型。
这种新型成型技术可以大大减少生产成本，
同时还可提高产品的质量和性能。
其次，研制复合材料原料。
复合材料中所使用的各种原料具有不同性能，如金属粉末
和高分子等，因此必须加以合理搭配，使复合材料具有良好的机械性能。
此外，使用新的
抗氧化剂可有效减少铝基复合材料的氧化，有效延长铝基复合材料的使用寿命。
最后，完善铝基复合材料的产品设计。
通过模拟分析，以确定铝基复合材料的合理结构，使其具有良好的性能，才能达到设计上的要求。
总而言之，随着社会经济发展，铝基复合材料也将越来越受到重视，我们将在未来看
到更多关于铝基复合材料的研究和实践应用。
希望大家能关注这一重要领域，并参与进行
系统研究，以推进其发展。

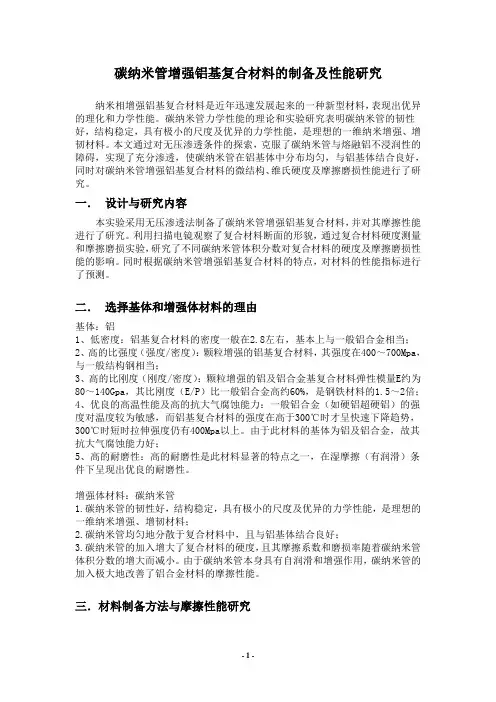

碳纳米管增强铝基复合材料的制备及性能研究纳米相增强铝基复合材料是近年迅速发展起来的一种新型材料，表现出优异的理化和力学性能。
碳纳米管力学性能的理论和实验研究表明碳纳米管的韧性好，结构稳定，具有极小的尺度及优异的力学性能，是理想的一维纳米增强、增韧材料。
本文通过对无压渗透条件的探索，克服了碳纳米管与熔融铝不浸润性的障碍，实现了充分渗透，使碳纳米管在铝基体中分布均匀，与铝基体结合良好，同时对碳纳米管增强铝基复合材料的微结构、维氏硬度及摩擦磨损性能进行了研究。
一．设计与研究内容本实验采用无压渗透法制备了碳纳米管增强铝基复合材料，并对其摩擦性能进行了研究。
利用扫描电镜观察了复合材料断面的形貌，通过复合材料硬度测量和摩擦磨损实验，研究了不同碳纳米管体积分数对复合材料的硬度及摩擦磨损性能的影响。
同时根据碳纳米管增强铝基复合材料的特点，对材料的性能指标进行了预测。
二．选择基体和增强体材料的理由基体：铝1、低密度：铝基复合材料的密度一般在2.8左右，基本上与一般铝合金相当；2、高的比强度（强度/密度）：颗粒增强的铝基复合材料，其强度在400～700Mpa，与一般结构钢相当；3、高的比刚度（刚度/密度）：颗粒增强的铝及铝合金基复合材料弹性模量E约为80～140Gpa，其比刚度（E/P）比一般铝合金高约60%，是钢铁材料的1.5～2倍；4、优良的高温性能及高的抗大气腐蚀能力：一般铝合金（如硬铝超硬铝）的强度对温度较为敏感，而铝基复合材料的强度在高于300℃时才呈快速下降趋势，300℃时短时拉伸强度仍有400Mpa以上。
由于此材料的基体为铝及铝合金，故其抗大气腐蚀能力好；5、高的耐磨性：高的耐磨性是此材料显著的特点之一，在湿摩擦（有润滑）条件下呈现出优良的耐磨性。
增强体材料：碳纳米管1.碳纳米管的韧性好，结构稳定，具有极小的尺度及优异的力学性能，是理想的一维纳米增强、增韧材料；2.碳纳米管均匀地分散于复合材料中，且与铝基体结合良好；3.碳纳米管的加入增大了复合材料的硬度，且其摩擦系数和磨损率随着碳纳米管体积分数的增大而减小。
铝基复合材料的发展现状与研究样本铝基复合材料是以铝为基体材料，通过添加一定量的强化剂或增强材料制成的材料。
铝基复合材料具有优异的力学性能、耐热性能和耐腐蚀性能等特点，被广泛应用于航空航天、汽车、船舶等领域。
随着科技的不断进步，铝基复合材料的研究与发展也变得越来越重要。
目前，铝基复合材料的研究主要集中在以下几个方面。
首先，增强剂的研究。
铝基复合材料中的增强剂起到增加材料强度和刚度的作用。
目前常用的增强剂有陶瓷颗粒、纤维和纳米颗粒等。
通过改变增强剂的尺寸、形状和含量等因素，可以调控铝基复合材料的力学性能。
其次，界面的研究。
界面是铝基复合材料中起到连接基体和增强剂之间作用的关键部分。
研究表明，优化界面相互作用可以有效提高铝基复合材料的力学性能。
因此，界面改性成为当前铝基复合材料研究的热点。
此外，加工工艺的研究也是铝基复合材料发展的关键。
复合材料的加工工艺对于材料的力学性能和成本都具有重要影响。
目前，常用的加工工艺包括热压、挤压和等离子弧焊等。
通过优化加工工艺参数，可以制备出具有理想力学性能的铝基复合材料。
另外，近年来，铝基纳米复合材料也成为铝基复合材料研究的热点之一、铝基纳米复合材料是将纳米颗粒加入到铝基复合材料中，可以显著改善材料的力学性能和热性能。
这得益于纳米颗粒的小尺寸效应、高比表面积和界面效应等特点。
总体来说，铝基复合材料的研究与发展主要集中在增强剂的研究、界面的研究、加工工艺的研究和铝基纳米复合材料的研究等方面。
随着科技的不断进步和社会对材料性能的不断需求，铝基复合材料在实际应用中的发展前景将会更加广阔。

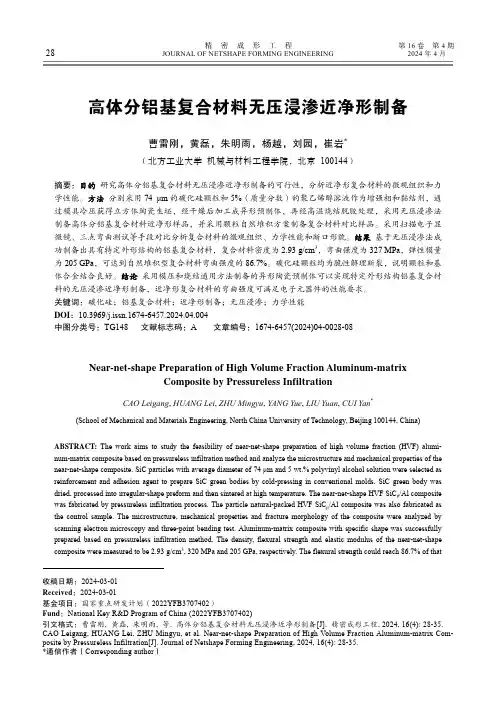

精 密 成 形 工 程第16卷 第4期 28JOURNAL OF NETSHAPE FORMING ENGINEERING 2024年4月收稿日期：2024-03-01 Received ：2024-03-01基金项目：国家重点研发计划（2022YFB3707402）Fund ：National Key R&D Program of China (2022YFB3707402)引文格式：曹雷刚, 黄磊, 朱明雨, 等. 高体分铝基复合材料无压浸渗近净形制备[J]. 精密成形工程, 2024, 16(4): 28-35. CAO Leigang, HUANG Lei, ZHU Mingyu, et al. Near-net-shape Preparation of High Volume Fraction Aluminum-matrix Com-posite by Pressureless Infiltration[J]. Journal of Netshape Forming Engineering, 2024, 16(4): 28-35. *通信作者（Corresponding author ） 高体分铝基复合材料无压浸渗近净形制备曹雷刚，黄磊，朱明雨，杨越，刘园，崔岩*（北方工业大学 机械与材料工程学院，北京 100144）摘要：目的 研究高体分铝基复合材料无压浸渗近净形制备的可行性，分析近净形复合材料的微观组织和力学性能。
方法 分别采用74 μm 的碳化硅颗粒和5%（质量分数）的聚乙烯醇溶液作为增强相和黏结剂，通过模具冷压获得立方体陶瓷生坯，经干燥后加工成异形预制体，再经高温烧结脱胶处理，采用无压浸渗法制备高体分铝基复合材料近净形样品，并采用颗粒自然堆积方案制备复合材料对比样品。
采用扫描电子显微镜、三点弯曲测试等手段对比分析复合材料的微观组织、力学性能和断口形貌。
结果 基于无压浸渗法成功制备出具有特定外形结构的铝基复合材料，复合材料密度为2.93 g/cm 3，弯曲强度为327 MPa ，弹性模量为205 GPa ，可达到自然堆积型复合材料弯曲强度的86.7%。
SiCP/Al基复合材料的研究与进展罗洪峰 林 茂 陈致水 廖宇兰（海南大学机电工程学院 海南 570228）摘 要： 综述了SiCP/Al基复合材料的国内外研究现状，从材料的选择、制备技术和性能等方面，分析了该材料发展过程中存在的一些问题，并且展望了该材料今后的发展。
关键词：铝基复合材料 碳化硅颗粒 研究进展1、前言SiC P/Al基复合材料具有较高的比强度、比刚度、弹性模量、耐磨性和低的热膨胀系数等优良的物理性能，且制造成本低，可用传统的金属加工工艺进行加工，引起了材料研究者们的极大兴趣，在航空航天、军事领域及汽车、电子仪表等行业中显示出巨大的应用潜力。
从80年代初开始，国外投入了大量财力致力于颗粒增强铝基复合材料的研究，并已在航空航天、体育、电子等领域取得应用。
如DWA公司生产的25V ol%SiC P/6061Al基复合材料仪表支架已用于Lockheed飞机的电子设备。
美国海军飞行动力试验室研制成SiC P/Al基复合材料薄板并应用于新型舰载战斗机。
俄罗斯航空、航天部门将SiC P/Al基复合材料应用于卫星的惯导平台和支承构件。
国内从80年代中期开始在863计划的支持下，经过十几年的努力，SiC P/Al基复合材料的研究方面有了很大提高，在材料组织性能、复合材料界面等方面的研究工作己接近国际先进水平。
2、SiC P/Al基复合材料的制备工艺目前用于生产颗粒增强铝基复合材料的工艺方法大体可分为四类：液态工艺（搅拌铸造、液态金属浸渗、挤压铸造等）、固态法（粉末冶金等）、双相（固液）法（喷射共沉积、半固态加工等）、原位复合法。
2.1、搅拌铸造法搅拌铸造法是通过机械搅拌装置使增强体颗粒与固态或半固态的合金相互混合，然后浇注成锭子的技术。
与其它制备技术相比，该方法工艺设备简单、制造成本低廉，可以进行大批量工业生产，而且可制造各种形状复杂的零件，因此是目前最受重视、用得最多的制备铝基复合材料的实用方法。
铝基复合材料的制备与性能研究铝基复合材料是一种结构轻、强度高的先进材料，因其具有良好的综合性能，广泛应用于飞机、航天器以及高速列车等领域。
本文将探讨铝基复合材料的制备方法以及其性能研究。
一、制备方法铝基复合材料的制备方法主要有粉末冶金法、热压力法和表面处理复合法等。
其中，粉末冶金法是一种常见的制备铝基复合材料的方法。
这种方法通过将金属粉末和增强相粉末混合，利用高温和高压进行烧结和热机械压实，使其形成均匀的复合结构。
热压力法则是将预先制备好的增强相附加在铝基体上，并在高压和高温下进行压实，使其与铝基体结合紧密。
表面处理复合法则是通过在铝基体表面进行化学处理，形成一层与增强相似的物质，再将增强相粘贴在其上，通过热处理将其牢固结合。
二、性能研究铝基复合材料具有良好的性能，主要表现在以下几个方面：1. 机械性能：铝基复合材料的机械性能优异，强度高、硬度大。
这主要得益于增强相的加入，使其成为一种具有强韧性的材料。
通过对不同增强相的选择和控制，可以调节铝基复合材料的力学性能，使其适用于不同的工程领域。
2. 热性能：铝基复合材料的热导率相对较低，热膨胀系数相对较小。
这使得铝基复合材料在高温环境下具有稳定的性能，并能够抵抗热膨胀引起的变形和应力。
3. 导电性：铝基复合材料具有优良的电导性能，可以广泛应用于电子器件和导电材料领域。
增强相的加入可以提高铝基复合材料的导电性，进而提高其在导电领域的应用性能。
4. 耐腐蚀性：铝基复合材料具有较好的耐腐蚀性能，能够抵抗酸碱等腐蚀介质的侵蚀。
这使得铝基复合材料在化学工业等领域具有广泛的应用前景。
在铝基复合材料的性能研究中，可以通过各种表征手段来评估材料的性能。
例如，利用扫描电子显微镜（SEM）来观察材料的微观形貌和界面结构；利用X射线衍射（XRD）来分析材料的晶体结构和相组成；利用力学测试方法来评估材料的强度和硬度等。
这些手段的综合运用可以全面地评价铝基复合材料的性能，并为其进一步的应用研究提供指导。
铝基复合材料的研究发展现状与发展前景铝基复合材料的研究发展现状与发展前景摘要：铝基复合材料具有很高的比强度、比模量和较低的热膨胀系数，兼具结构材料和功能材料的特点。
介绍了铝基复合材料的分类、制造工艺、性能及应用等几个方面，最后对铝基复合材料的研究状况及其发展趋势。
做了简单的介绍。
关键词：铝基复合材料，制造工艺，性能，应用Abstract:Aluminum matrix composite was in capacity of structure materials and function materials for its high specific strength and high specific modulus and low coefficient of thermal expansion.The classification of aluminum matrix composite were introduced and the preparation process、properties and application of aluminum matrix composite was expounded,and then the domestic research status and future development trends of the composite were summed up.Key words:aluminum matrix composites，preparation process，properties，application. 1.发展历史1.1概述复合材料是由两种或两种以上物理和化学性质不同的材料通过先进的材料制备技术组合而成的一种多相固体材料。
根据基体材料不同，复合材料包括三类:聚合物基复合材料(PMC)、金属基复合材料(MMC)和陶瓷基复合材料(CMC)[1]。
铝基复合材料的制造方法、研究现状及发展李杨20090560材料科学与工程学院090201摘要：本文介绍了铝基复合材料的设计与制备、应用，重点讲述了国内外的研究现状和发展趋势。
关键词：铝基复合，设计与制备，应用，研究现状及发展前言复合材料是应现代科学发展需求而涌现出具有强大生命力的材料，在金属基复合材料中表现尤为明显。
金属基复合材料有铝基、镍基、镁基、抬基、铁基复合材料等多种，其中铝基复合材料发展最快而成为主流。
本文主要对国内外铝及复合材料的研究现状进行简要评述，主要包括材料的设计与制备、界面、性能、应用等方面。
一、铝基复合材料的设计与制备1.基体材料的选择铝基复合材料的基体可以是纯铝也可以是铝合金，其中采用铝合金居多。
工业上常采用的铝合金基体有Al-Mg、Al-Si、Al-Cu、Al-Li和Al-Fe等。
如希望减轻构件质量并提高刚度，可以采用Al-Li合金做基体；用高温的零部件则采用Al-Fe合金做基体；经过处理后的Al-Cu合金强度高、且有非常好的塑性、韧性和抗蚀性、易焊接、易加工，可考虑作这些要求高的基体；增强体和基体之间的热膨胀失配在任何复合材料中都难以避免，为了有效降低复合材料的膨胀系数，使其与半导体材料或陶瓷基片保持低匹配常采用Al-Si为基体和采用不同粒径的颗粒制备高体积分数的复合材料。
基体的强度并不是它的强度越高复合材料的性能就越好。
如纤维增强铝基复合材料中，用纯铝或含有少量合金元素的铝合金作为基体，就比用高强度铝合金做基体要好的多，用高强度铝合金作基体组成的碳纤维的性能反而低。
因此，只有当基体金属与增强体合理搭配时，才能充分发挥基体材料和增强相的性能优势。
2.增强材料的选择增强材料主要有纤维、晶须以及颗粒。
为了提高基体金属的性能，增强材料的本身需要具备特殊的性能，如高强度、高弹性模量、低密度、高硬度、高耐磨性、良好的化学稳定性、增强体与基体金属有良好的润湿性等。
B、Al2O3、Si、和C纤维等是最早的纤维材料，该材料的性能优异，但高昂的成本限制了它们的广泛发展及应用。

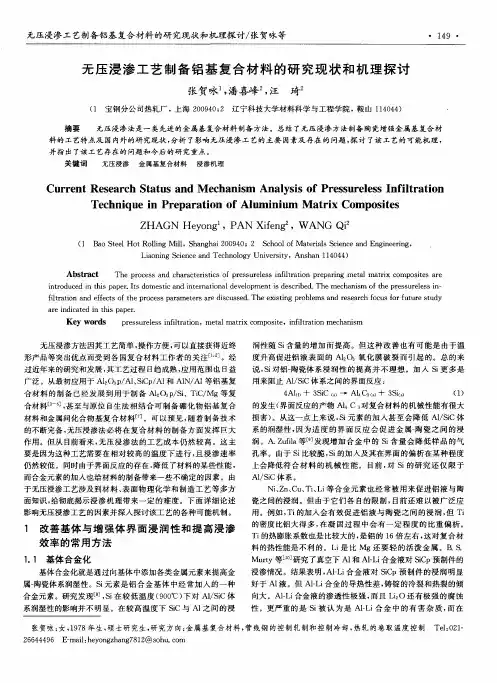

无压渗透法制备铝基复合材料的研究现状李杨20090560材料科学与工程学院090901前言无压渗透法是美国Lanxide公司M．K．Aghaianian等人于1989年在直接金属氧化法(DIMOX)工艺基础上发展而来的又一种制备复合材料的新方法，该法使用特殊的渗透气氛(如氮、氩和氢混合气等)，使得铝液能自动渗入填料预制体中而形成兼有基体和增强体综合优良性能的复合材料。
无压渗透法因其具有工艺简单、成本低廉、产品性能优良、增强体的体积可控等优点，在短短的数年内得到了飞速的发展，不仅是产品系列得到了扩展，制备技术也从单体材料的生长拓展为基体与预制体的复合技术，即铝合金熔液渗入到各种相容的金属及非金属颗粒、晶须和纤维等预制件中(尤其是SiC、A12O3)制备出多成分的复合材料。
从研究现状来看，目前利用无压渗透法所研究的复合材料主要集中在下列几种：SiCp／Al复合材料、B4C／A1复合材料和Al2O3/Al 复合材料。
本文主要叙述了无压渗透法制备铝基复合材料的工艺原理、工艺过程及其控制因素以及无压渗透法制备碳化硼铝基复合材料的研究现状。
一、无压渗透法制备铝基复合材料的工艺原理无压渗透法充分利用了熔融金属铝液与环境气氛之间的反应，消耗有限空间内的氧或特殊气氛，在增强颗粒间或预制件中形成局部真空，自行生成增强相的同时使熔融金属的润湿液面不断向未渗透的区域推进，直至完全渗透。
实现无压渗透须具备下列条件。
(1)反应前沿的通道是开放形的，且为毛细管状。
微观通道越大，合金熔液向界面的供应越容易，渗透也越容易进行。
当合金中含有si元素时有助于扩大渗透所需的微观通道。
(2)要实现无压渗透状态下的自发渗透，必须克服陶瓷颗粒与铝液间的不润湿性，并在毛细管中(或通道内)形成局部的真空，造成吸渗的现象。
Mg元素是保证基体与增强体间的润湿与渗透过程顺利进行的必要因素。
实验证明，Mg是一种活性元素，将其加入铝液中，会形成界面处的局部聚集，其高的蒸气压会破坏层，改变界面处的氧化状态，故而一方面可以降低熔融铝合金的表面张力，另一方面可以降低固液表面能，使得润湿角减小，自发渗透得以进行。
另外，添加一定量的Si对改变陶瓷颗粒与铝液的润湿性也起着一定作用，较高温度下，两者的润湿角0随Si含量增加会逐渐减小，从非浸润向浸润的温度也随之降低。
(3)在渗透过程中，通道内的气体必须充分消耗或推出，才能形成满渗状态。
二、无压渗透法工艺过程无压渗透法制备铝基颗粒增强复合材料的工艺流程如图l所示。
浇注过程如图2。
模子的材料应选用高温情性材料．如石英砂、石墨、陶土或钢。
制备工艺可仿精密铸造制模工艺，制备出所需零件形状的模子。
加入的增强相填料可以是碳化硅、氧化铝、石墨、石英砂或其他陶瓷粉粒的一种。
也可以是上述几种陶瓷粉粒的不同比例混合物或者同一填料的不同粒度的混合物。
铝合金必须经精炼后浇入模内。
浇注铝液后的模子放入低于IOOOZ"的一般空气加热炉中保温一段时间，随炉砖却到50o℃后出炉即可获得一定形状的铝基复合材料零件。
三、无压渗透法工艺过程的控制因素1.助渗剂选择合适的助渗剂类型及配比，是本工艺的关键．助渗剂应含有能够促进铝合金与陶瓷增强相发生反应的元素，起到改善二者润湿性的作用。
此外，还应有能够破坏铝合金液中的氧化膜的成分，试图通过铝液与氧、氮反应，千万颗粒之间的真空环境，从而使铝合金液自动地吸人填料中。
根据试验条件，分别试制了几种肋渗剂。
试验结果表明，对于不同的增强颗粒、颗粒大小以及铝合金液，应选用不同的渗剂类型和配比，才能成功地形成复合材料。
助渗剂的加人方式有两种。
一种是铝合金熔炼后直接加人铝液中；另一种是与增强颗粒混合后加人模内。
后者如配合加人一定量的铝粉，有利于控制增强相的比例，可获得不同增强相含量的铝基复合材料。
2.浇注时间浇注温度过低，铝合金液粘性太，流动性差，不利于渗人填料中，尤其是对助渗剂中改善润湿性的元素和破坏氧化膜的元素起不到作用，浇注温度过高，往往会使加人的助渗剂中的有效成分(特别是可燃成分)烧损，也难以达到顾期效果。
试验表明，选择温度在750～850℃之间，可以达到较好的效果。
3.保温时间浇注后的保温是获得一定厚度和致密的复合材料所必须的过程。
温度过低，助渗剂对润湿角的改善作用不太。
根据采用SiC颗粒增强体的试验结果(如表2所示)，保温温度应不低于750℃，否则，制备出的材料孔隙度较大，致密性较差，因而难以获得良好的复合材料。
但保温温度过高，则对设备与节能不利，故一般控制在800℃～900℃为宜。
4.保温时间为了保证铝合金液自动渗人增强颗粒中的渗透厚度和复合材料的致密性，浇注后保温过程的时间控制具有重要作用。
试验发现，对不同的增强颗粒，铝合金基体存在着一个不同的渗透孕育期，如图所示。
可是，只有当助渗剂发挥作用，把颗粒填料中的空气赶出和消耗后，铝合金液才可自动吸人填料中。
四、无压渗透法制备碳化硼铝基复合材料1.碳化硼铝基复合材料的性能与应用碳化硼铝基复合材料的密度小，具有轻质、高强及高韧的特点，主要应用于军事、电子领域，如以减重为首要前提的军事装甲系统中的首选材料、计算机硬盘材料及信息贮存磁盘的基片等。
目前该复合材料已在美国国家航空和宇宙航行局(NAsA)所研制的航天飞机上作为飞机起落架等得以应用。
由于碳化硼与铝基体复合后仍具有中子吸收的性能，可以广泛地用作核反应堆用容器填充料。
此复合材料还具有一个显著特点，即其线膨胀系数随碳化硼含量的增加而减小，因此调整复合材料中碳化硼的含量可使其与其他材料(如钢或钛)达到适宜的匹配性，并且可采用普通铝合金的焊接技术进行方便地焊接，焊接中碳化硼不与熔融的铝产生粘附作用，从而形成高强度焊接。
而其他增强材料可能会与铝反应形成脆性的铝的碳化物或者与基体中的其他元素反应形成脆性相，从而降低复合材料的性能。
2.碳化硼铝基复合材料的制备(1)碳化硼预制体的制备首先将碳化硼粉末与2％～3％(质量分数)的PVA溶液混合，然后在40 MPa 下将混合物压制成块状，破碎、过筛，将粉粒粒度控制在60～140目之间。
造粒后的粉末置于冷压模具中，缓慢升压至100 MPa后保压2 min，缓慢降压出模，即得到冷压坯体。
此预制体的致密度随压力的增加和保压时间的加长而增大，但压力超过100 MPa、保压时间大于2 min时，预制体密度增加不再明显，故而选择匕述最佳压制参数。
压制好的块体还需要在含碳的氩气氛中进行高温短时间煅烧，使之成为多孔的碳化硼陶瓷预制体。
对碳化硼预制体进行预烧还可以改变碳化硼表面化学状态，使碳化硼表面反应活性降低，以避免在渗透过程中碳化硼与铝发生剧烈的界面反应。
此过程中去除粘接剂时，要控制预烧过程的升温速率，以免引起预制体开裂和微观缺陷的增加。
(2)渗透合金的制备利用无压渗透法制备复合材料，其合金成分的确定也是十分重要的，既要保证合金的液态流动性又要使金属与预制体之间具有良好的润湿。
金属液态的流动性和润湿性越好，对润湿过程越有利。
硅含量的增加是使合金的润湿角降低的主要的因素，但当硅的含量高于9％以后，硅对润湿角的降低作用不再明显，故硅含量不必太高。
一般所选合金中，Mg为3％左右，si小于9％，有时含有少量的，其作用和—Ig一样，都是促进金属和预制体间的渗透和润湿。
(3)碳化硼铝基复合材料的制备按图4所示将装有碳化硼和浸渗金属的氧化铝坩埚置于炉内，抽至10 Pa以下真空，然后在氩气保护下迅速升温至1200℃，保温0．5 h后随炉冷却，即可得到碳化硼铝基复合材料。
结束语无压渗透铝基复合材料具有优良的综合性能，目前已受到国内外材料研究者的普遍关注，但现有资料表明，只有美国1．anxide公司已制备出具有一定形状且可供应用的材料，控制材料成型的关键工艺参数及助渗剂等处于保密状态，因此对其成型方法及工艺、渗透过程进行的机制等加以研究势在必行。
综合国内外的资料来看，我们现需进行的研究工作应着手于以下几个方面。
(1)对所制备的复合材料的微观组织、界面形貌与性能之间的关系进行详尽的分析，尤其是预制体与增强体之间的微观界面结构和界面反应，确定出温度、气氛等对材料最终性能的影响，优化工艺参数。
(2)改变系统的润湿性，选择合理的助渗剂。
目前，较佳的助渗剂有A12(SO4)3、Ti、Mg、Zn和NaHCO3等，机理均是利用其较高的蒸气压或者分解放出的大量气体冲破合金基体表面的氧化膜来达到促渗的作用，研究确定高效复合助渗剂和添加剂的化学组成、比例是改善润湿性的必要途径。
(3)寻找控制增强相体积分数的工艺措施，能够制备出增强相体积分数较小的铝基复合材料，同时保证增强颗粒分布的均匀性。
(4)设计合适的无压渗透设备及生产装置，稳定渗透工艺，针对复合材料的不同组成，采用合理的保护气氛以保证材料组织致密及良好的界面结合程度。
参考文献[1] 李崇俊，马伯信，王抗利等．无压渗透制备三氧化二铝铝基复合材料的结构及渗透机理．固体火箭技术，1996；16(4)： 51～57[2] 李青．无压浸渗法制备碳化硼铝基复合材料工艺研究．北京航空材料研究院研究生学位论文，2001[3] 周贤良，张建云，华小珍，黄亲国．无压渗透法制备颗粒增强铝基复合材料的工艺及渗透机理初探．《热加工工艺》，1994.[4] 王芬 ,林营, 罗宏杰.无压渗透法制备铝基复合材料的研究现状.宇宙材料工艺，2004[5]杨遇春等，材料科学与工程，1991，9(2)：7．[6] 何宗彦，材料工程，1991，(5)：24．[7]李崇俊，金志浩，马伯信，郝志彪；无压渗透制备铝基复合材料及其性能的研究；中国科学院上海冶金研究所; 材料物理与化学(专业) 博士论2000年度[8] Andrew W Urquhart，Advanced Materials and Processes，1991(7)：26．[9] Eugene Medvedovski. Alumina ceramics for ballistic protection . American Ceramic Society Bulletin,2002;81(3):27-32[10] Ding Jeff．Materials and processes for NASA’S SHUTTLEProgram .Advanced Materials&PIocesses，2003；161(1)：69～72。
