食品工程原理工厂设计方案一、前言食品工程是一门涉及食品加工和生产的工程学科,其目的是通过科学的方法和技朧来改善食品的品质和安全性。
在食品工程的背景下,食品工程原理工厂设计方案显得尤为重要。
本文将从食品工程原理和工厂设计的角度,对食品工程原理工厂设计方案进行探讨和分析。
二、食品工程原理概述食品工程原理是食品工程的基础原理和理论。
食品工程原理包括食品材料学、食品加工学、食品工艺学、食品安全学等内容。
在食品生产中,食品工程原理起着至关重要的作用。
只有熟悉并掌握了食品工程原理,才能够设计出合理、安全、高效的食品工厂。
1. 食品材料学食品材料学是研究食品原料的组成、结构、性质、加工及稳定性等的基本科学。
食品材料学是食品工程原理的基础,其研究内容主要包括食品原料的分类、特性、加工过程中的变化规律等。
在食品工厂设计方案中,需要充分考虑食品原料的性质和变化规律,以便进行合理的工艺设计和设备选择。
2. 食品加工学食品加工学是研究食品加工过程中原料的物理、化学和生物变化过程的科学。
食品加工学研究的内容主要包括食品加工工艺的选择、加工设备的设计和选型、加工过程中的能量转换和传递等。
在食品工厂设计方案中,需要结合食品加工学的原理,设计合理的加工工艺和设备配置,以提高生产效率和产品质量。
3. 食品工艺学食品工艺学是研究食品加工过程中工艺参数的控制和调节的科学。
食品工艺学的研究内容主要包括食品加工过程中的参数优化、控制方法和工艺参数对产品质量的影响等。
在食品工艺学的指导下,可以设计出高效、稳定、可控的食品生产工艺,提高生产效率和产品质量。
4. 食品安全学食品安全学是研究食品安全和卫生问题的科学。
食品安全学的研究内容主要包括食品安全检测技术、食品安全管理体系、食品卫生法规和标准等。
在食品工程原理工厂设计方案中,需要充分考虑食品安全和卫生问题,设计合理的生产流程和设备配置,以确保产品的质量与安全。
三、食品工厂设计原理概述食品工厂设计是以规划、设计、施工、安装、调试和技术改造等系统运作为基础的一种综合性管理活动。
第四章典型食品生产车间设计[学习目标与要求]1.掌握电脑绘图基本知识,学会简单绘图操作。
2.了解肉品工厂、乳品工厂、饮料工厂、速冻食品厂等生产车间的基本组成、合理分割、设备布置、辅助部分安排,掌握生产车间设计方法。
3.能够进行一般食品工厂生产车间设计,绘制生产车间平面布置图。
第一节 AutoCAD绘制生产车间布置图简介CAD(Computer Aided Design)的含义是指电脑辅助设计,是电脑技术的一个重要的应用领域。
AutoCAD则是美国Autodesk企业研发的一个交互式绘图软件,是用于二维及三维设计、绘图的系统工具,用户能够使用他来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图像。
AutoCAD是现在世界上应用最广的CAD软件,市场占有率位居世界第一。
AutoCAD软件具备如下特点:1.具备完善的图像绘制功能。
2.有强大的图像编辑功能。
3.能够采用多种方式进行二次研发或用户定制。
4.能够进行多种图像格式的转换,具备较强的数据交换能力。
5.支持多种硬件设备。
6.支持多种操作平台7.具备通用性、易用性,适用于各类用户此外,从AutoCAD2000开始,该系统又增添了许多强大的功能,如AutoCAD设计中央(ADC)、多文档设计环境(MDE)、Internet驱动、新的对象捕获功能、增强的标注功能连同局部打开和局部加载的功能,从而使AutoCAD系统更加完善。
虽然AutoCAD本身的功能集已足以协助用户完成各种设计工作,但用户还能够通过Autodesk连同数千家软件研发商研发的五千多种应用软件把AutoCAD改造成为满足各专业领域的专用设计工具。
这些领域中包括建筑、机械、测绘、电子连同航空航天等。
在食品工厂设计中常用的是天正建筑软件。
一、绘图的基本设置CAD作图的基本步骤:设置图形界线→建立若干图层→设置对象样式→开始绘图。
双击桌面上的CAD快捷方式,打开CAD界面。
如图4-1图4-11.设置图形界限①点击“格式”,选择“图形界限”;②在下面的“命令”对话框内会出现默认左下角点的坐标(0,0),我们直接点击“回车”;③指定图形界限右上角点坐标,如用A3(420mm×297mm)打印纸出图,则设置为420000,297000。
课程设计计算说明书课程设计题目:真空双效蒸发器及辅助设备的设计计算设计者:范唯成绩:指导教师:周巍院、系、专业:食品工程学院08食品科学与工程专业2010 年6 月23 日参考文献冯骉.食品工程原理.北京:中国轻工业出版社,2006高福成.食品工程原理.北京:中国轻工业出版社,2001蔡增基,龙天渝.流体力学泵与风机.北京:中国建筑工业出版社,2004张和平,张列兵.现代乳品工业手册.北京:中国轻工业出版社,2005王静康.化工过程设计.北京:化工工业出版社,2006娄爱娟,吴志泉,吴叙美.化工设计.上海:华东理工大学出版社,2002武建新.乳品技术装备.北京:中国轻工业出版社,2000张和平,张佳程.乳品工艺学.北京:中国轻工业出版社,2007中国食品发酵工业研究院.中国海诚工程科技股份有限公司.江南大学.2004蒸发设备的流程图料泵→预热器→一效蒸发器→分离器→二效蒸发器→分离器→水力喷射泵→井水泵初步确定设备1、设备采用顺流标准双效蒸发加热器式的浓缩设备。
因为用法则后一效蒸发器的压强较前一效的低,帮溶液在各效间的流动不需要用泵来输送,并且由于前一效溶液比后一效沸点高,当溶液由前一效进入后一效蒸发器时,即呈过热状态自行蒸发,可以产生更多的二次蒸汽,使在次一效能蒸发出更多的溶液。
外加热器的循环速度大,可以用泵强制循环,检修,清洗也方便。
2、I效浓缩设备采用强制循环形式,可以用来提高传热系数,II效浓缩设备采用自然循环形式。
3、离心泵的性能参数即为表征离心泵特性的参数,主要有泵的流量,压头,轴功率和效率。
由于离心泵在实际运转中存在着各种形式的能量损失,因此泵由电机获得的轴功并不能全部有效的转化为流体的机械能。
4、冷凝部分采用水力喷射泵,因具兼有冷凝器及抽真空作用,故不用再配置真空装置;结构简单,造价低,整个冷凝器装置功率消耗小,占地面积小。
工艺设备明细表。
食品工程课程设计课程名称食品工程课程设计设计题目年产10万吨牛肉干工厂设计专业班级级食品科学与工程学生姓名学号指导教师起止日期第1周至第18周目录1可行性研究报告 (2)1.1设计的背景 (2)1.2设计的意义 (2)2产品方案、工艺流程 (3)2.1产品方案的确定 (3)2.2产品班产量的确定 (3)2.3确定生产工艺流程 (3)3生产车间工艺布置 (4)3.1生产车间设计规模 (4)3.2车间工艺布置的原则 (4)3.3加工车间的平面布置 (4)4设备选型 (6)4.1设备选择的依据 (6)4.2设备车间的设计 (7)4.2.1原料贮存及选料区 (7)4.2.2注射嫩化区 (7)4.2.3滚揉区 (8)4.2.4蒸煮区 (8)4.2.5灌装区 (9)4.2.6熏蒸区 (9)4.2.7半成品冷却区 (10)4.2.8真空包装区 (10)4.2.9高温杀菌区 (10)4.2.10包装、检斤、贴标区 (11)4.2.11产品仓库、集中发货区 (11)5辅助车间的设计 (12)5.1生产车间进口缓冲区 (12)5.1.1更衣室 (12)5.1.2卫生间 (12)5.1.3洗手消毒间 (12)5.1.4风淋室 (12)5.2车间运输 (12)5.3包装材料库 (12)5.4化验室 (13)5.5机电车间 (13)6建筑设计 (13)7生活设施的设计 (14)7.1门卫室 (14)7.2办公楼 (14)7.3食堂 (14)7.4职工宿舍 (14)7.5浴室 (14)7.6锅炉房 (15)7.7绿化带 (15)8设计总结 (15)9参考资料 (16)年产10万吨牛肉干工厂设计1可行性研究报告1.1设计的背景我国肉类食品工业是新中国成立之后发展起来的新兴产业,在国际民生中占有重要的地位,对促进畜禽生产发展农村经济繁荣城乡市场,满足人民生活需要,保证经济建设与改革顺利进行发挥着重要的作用。
改革开放以来,中国的肉类生产在政府的大力支持下,取得了举世瞩目的成就。
年产吨全脂乳粉工厂规划设计目录1.设计任务书 (3)2.设计说明书 (5)项目概述 (5)原材料及产品的主要技术规格 (7)生产流程简述 (8)原材料、动力(水、电、汽、气)消耗定额及消耗量 (14)设备的选型 (23)存在的问题及建议 (29)设计参考文献 (29)3.设计结果评述 (30)4.小组成员及分工 (31)5.附表格及图纸 (31)车间主要设备一览表....................................车间主要物料衡算图....................................车间动力衡算图(水、蒸汽、压缩空气、热量、冷量等) ...........生产工艺流程图........................................车间平面布置图........................................1、设计任务书项目名称:年产10000t乳粉项目工艺设计建设规模、产品方案、生产方法和工作制度1.建设规模:年产10000t。
2.产品方案:本项目仅生产全脂乳粉。
产品应满足GB 19644-2010的要求。
参考GB 5410-1999,如有相同条款,以GB19644-2010为准。
3.生产方法:以新鲜优质牛乳为原料,经标准化、杀菌、并经真空浓缩、喷雾干燥后所获得的产品。
4.工作制度:年工作日按300d计,其中浓缩工段及喷雾干燥工段均按四班三运转进行。
建设地点为南方某市其气候条件为:年平均气温:℃历年平均最高气温:38℃历年平均最低气温:℃最热平均相对湿度:85%最冷平均相对湿度:75%年平均气压:夏季平均气压:年均风速:年均降落量:日最大降水量:达到的技术经济指标%;浓缩操作应去除原料乳中70%-80%的水份、 ; 喷雾干燥的热效率不低于50%、%。
吨产品其主要的原料及动力消耗为:1.2.水:50吨3.蒸汽:就该乳粉车间进行工艺设计,要求完成:1.确定合理的工艺路线,提供工艺流程示意图;2.进行工段的工艺计算,包括物料、热量、水、压缩空气耗量等平衡计算,并提供相应的工艺计算平衡图;3.对标准设备及非标设备的数量进行计算,选定标准设备型号并就至少一种非标设备的结构进行简单的结构计算,提供所需设备的一览表并至少提供一种非标设备的总装图。

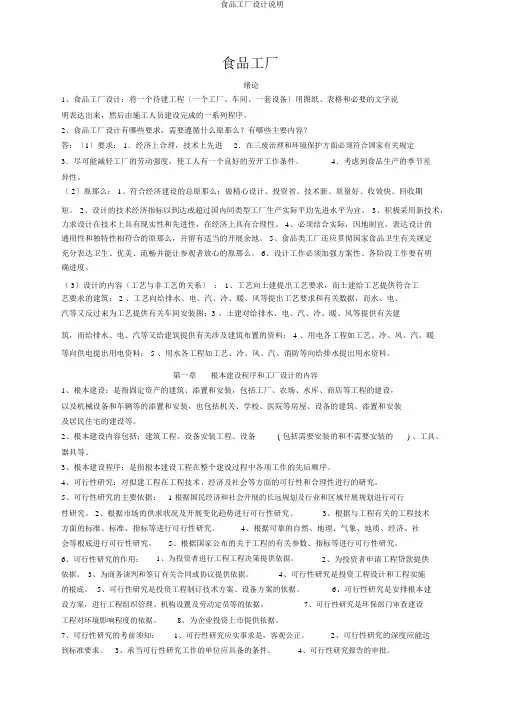

食品工厂绪论1、食品工厂设计:将一个待建工程〔一个工厂、车间、一套设备〕用图纸、表格和必要的文字说明表达出来,然后由施工人员建设完成的一系列程序。
2、食品工厂设计有哪些要求,需要遵循什么原那么?有哪些主要内容?答:〔1〕要求: 1.经济上合理,技术上先进2.在三废治理和环境保护方面必须符合国家有关规定3.尽可能减轻工厂的劳动强度,使工人有一个良好的劳开工作条件。
4.考虑到食品生产的季节差异性。
〔 2〕原那么: 1、符合经济建设的总原那么:做精心设计、投资省、技术新、质量好、收效快、回收期短。
2、设计的技术经济指标以到达或超过国内同类型工厂生产实际平均先进水平为宜。
3、积极采用新技术,力求设计在技术上具有现实性和先进性,在经济上具有合理性。
4、必须结合实际,因地制宜,表达设计的通用性和独特性相符合的原那么,并留有适当的开展余地。
5、食品类工厂还应贯彻国家食品卫生有关规定充分表达卫生、优美、流畅并能让参观者放心的原那么。
6、设计工作必须加强方案性、各阶段工作要有明确进度。
(3〕设计的内容〔工艺与非工艺的关系〕: 1、工艺向土建提出工艺要求,而土建给工艺提供符合工艺要求的建筑; 2 、工艺向给排水、电、汽、冷、暖、风等提出工艺要求和有关数据,而水、电、汽等又反过来为工艺提供有关车间安装图;3 、土建对给排水、电、汽、冷、暖、风等提供有关建筑,而给排水、电、汽等又给建筑提供有关涉及建筑布置的资料; 4 、用电各工程如工艺、冷、风、汽、暖等向供电提出用电资料; 5 、用水各工程如工艺、冷、风、汽、消防等向给排水提出用水资料。
第一章根本建设程序和工厂设计的内容1、根本建设:是指固定资产的建筑、添置和安装,包括工厂、农场、水库、商店等工程的建设,以及机械设备和车辆等的添置和安装,也包括机关、学校、医院等房屋、设备的建筑、添置和安装及居民住宅的建设等。
2、根本建设内容包括:建筑工程、设备安装工程、设备( 包括需要安装的和不需要安装的) 、工具、器具等。
课程设计之食品工厂设计一、教学目标本课程旨在让学生了解和掌握食品工厂设计的基本原理和方法,培养学生对食品工业的认识和兴趣。
通过本课程的学习,学生将能够:1.描述食品工厂设计的基本流程和关键环节。
2.解释食品工厂设计中涉及的主要参数和标准。
3.应用食品工厂设计原理,完成简单的食品工厂设计案例。
4.分析食品工厂设计中的安全和环保问题,并提出相应的解决方案。
二、教学内容本课程的教学内容主要包括食品工厂设计的基本原理、设计流程、参数计算、安全环保等方面的知识。
具体内容包括:1.食品工厂设计概述:食品工厂的定义、功能、分类和特点。
2.食品工厂设计原理:食品工厂设计的依据、原则和方法。
3.食品工厂设计流程:食品工厂设计的步骤、关键环节和注意事项。
4.食品工厂参数计算:食品工厂规模、设备选型、生产效率等方面的计算方法。
5.食品工厂安全环保:食品安全、卫生、环保的要求和措施。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,如讲授法、讨论法、案例分析法、实验法等。
具体方法如下:1.讲授法:用于讲解食品工厂设计的基本原理、流程和参数计算等知识。
2.讨论法:引导学生针对案例进行分析讨论,提高学生解决问题的能力。
3.案例分析法:分析食品工厂设计的实际案例,让学生了解设计过程中的关键环节和注意事项。
4.实验法:学生进行食品工厂设计实验,培养学生的实际操作能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用权威、实用的食品工厂设计教材作为主要教学资源。
2.参考书:提供相关的食品工厂设计参考书籍,供学生自主学习。
3.多媒体资料:制作精美的PPT、视频等多媒体资料,增强课堂教学的趣味性。
4.实验设备:准备齐全的实验设备,为学生提供实践操作的机会。
通过以上教学资源的选择和准备,我们将努力提高本课程的教学质量,达到预期的教学目标。
五、教学评估本课程的教学评估将采用多元化、全过程的评价方式,以全面、客观、公正地反映学生的学习成果。
西北农林科技大学食品科学与工程学院食品工厂课程设计说明书项目名称:年产6000吨苹果酱生产项目班级组别:08 (2) 07设计时间:成绩:说明书目录第一章总论第一节设计依据和范围第二节设计原则第三节建筑规模和产品方案第四节项目进度建议第五节主要原辅料供应情况第六节厂址概述第七节公用工程和辅助工程第二章总平面布置及运输第一节总平面布置第二节工厂运输第三章劳动定员第四章车间工艺第一节工艺流程及相关工艺参数第二节物料衡算第三节车间设备选型配套明细表第五章管道设计第一节管道计算与选用第二节管道附件与选用第三节管路布置第六章项目经济分析第一节产品成本与售价第二节经济效益第三节投资回收期第一章总论第一节设计依据和范围1设计依据:1.1.1项目可行性研究报告批文1.1.2设计委托书1.1.3设计说明书1.1.4审批的设计计划任务书1.1.5原始数据与资料(包括基础资料、可行性研究报告及项目评估建议):2 设计范围:1.2.1建筑制图标准建筑制图标准符合中华人民共和国建设部颁布的《房屋建筑制图统一标准》GB/T50001-2001《总图制图标准》GB/T50103-2001《建筑制图标准》GB/T50104-2001《建筑结构制图标准》GB/T50105-2001《给水排水制图标准》GB/T50106-2001《暖通空调制图标准》GB/T50114《建筑中水设计规范》GB50336—20021.3.1 生产用水工厂应有足够的生产用水,水压和水温均应满足生产需要;水质应符合GB5749的规定。
如需配备贮水设施,应有防污染措施,并定期清洗、消毒。
1.3.2 非饮用水不与产品接触的冷却用水、制冷用水、消防用水、蒸汽用水等必须用单独管道输送,不得与生产(饮用)用水系统交叉连接,或倒吸入生产用水系统中。
这些管道应有明显的颜色区别。
1.3.3 蒸汽用水直接或间接用于加工产品的蒸汽用水,不得含有影响人体健康或污染产品的物质。
名词解释1、产品方案:即生产纲领。
指食品工厂全年生产主要产品品种,年产量,生产量,班次,劳动生产率,生产实践的计划。
2、公称直径:为了设计、制造、安装和维修的方便,而人为规定的一种标准直径,又叫通称直径。
公称压力:通称压力,管内工作介质温度在0~120°C 范围内的最高允许工作压力。
3、建筑系数(%)=%100⨯+厂区占地面积场地占地面积堆场、露天场地、作业积建筑物、构筑物占地面 土地利用系数(%)=100%⨯++厂区占地面积辅助工程占地面积场地占用面积堆场、露天场地、作业积建筑物、构筑物占地面 4、COD :化学需氧量,在酸性条件下,用强氧化剂氧化分解有机物,生成H 2O 和CO 2碳所需要的氧量。
BOD :生物化学需氧量,在一定的温度和时间下,微生物分解氧化有机物所消耗的游离氧的数量。
5、平面布置图:掀开楼盖向下看,表示设备与设备,设备与建筑在平面上相互关系的图样。
6、可行性研究:为一个项目的经济效果及价值的研究。
7、扩初设计:在设计范围内作详细全面的计算和安排,使之足以说明食品厂的全貌。
但是图纸深度不深,不能作为施工指导,而可供有关部门审批,这种深度的设计叫做扩初设计。
8、施工图:一种技术语言,用图纸的形式使施工者了解设计者的意图,用材和如何施工。
9、工艺设计:按工艺要求进行工厂设计,以车间设计为主,同时对其他各个部门提出各种数据要求,作为非工艺设计的依据。
工艺设计中最主要的设计基准是班产量。
10、劳动生产率:生产单位产量的产品需要的劳动力。
11、总平面设计:食品工厂设计的重要组成部分,它是将全厂不同使用功能的建筑物和构筑物按整个生产流程,同时结合用地条件进行合理的布置,使建筑群组成一个有机整体。
或一切从生产出发,研究建筑物和构筑物的组合,以图纸来表示相互关系的设计。
12、风向玫瑰图:风向玫瑰图表示风向和风向频率,根据各方向风出现的频率,以相应的比例长度,按风向中心吹描在8个或16个方位所表示的图线上,然后将各相邻方向的端点用直线连接起来,绘成一个形似玫瑰花一样的闭合折线。
第一阶段测试卷
考试科目:《食品工厂设计原理》第一章至第二章(总分100分)
时间: 90分钟
学习中心( 教学点) 批次: 层次: 专业: 学号: 身份证
号:
姓名: 得
分:
一、名词解释( 本题共6题, 每题3分, 共18分)
1、施工图设计
2、建筑物
3、非工艺设计
4、建筑系数
5、绿地率
6、绿地面积
二、填空( 本题共11空, 每空2分, 共22分)
1、可行性研究的特点有、、
和。
2、两阶段设计是和
3、项目建议书的主要内容有、、
、、和经济效果等。
三、简答题(本题共4小题, 每小题5分, 共20分)
1、扩初设计文件包括哪几方面的内容?
2、食品工厂工艺设计的内容包括哪几个方面?
3、食品工厂设计的职责是什么?
4、简述食品工厂厂址选择的原则。
四、问答题(本题共4题, 每小题10分, 共40分)
1、设计计划任务书编写的内容有哪些?
2、食品工厂区内主要建、构筑物按功能不同可分为几类? 并分别说明各类建、构筑物的排布原则。
3、可行性研究应注意哪些问题?
4、食品工厂厂址选择报告包括哪些内容?
参考答案:
一、名词解释( 本题共6题, 每题3分, 共18分)
1、施工图设计——是对扩初设计的进一步深化, 使得设计更具体化,
更详细地达到指导施工的要求。
2、建筑物——供人们生产、生活或其它活动的房屋场所。
3、非工艺设计——是指总平面、土建、采暖、通风、给排水、供电、自控、制冷、动力、环保等的设计。
有时还包括设备的设计。
4、
5、
6、绿地面积——指厂内集中绿化地的总和。
二、填空( 本题共11空, 每空2分, 共22分)
1、先行性、不定性、科学性、法定性
2、扩大初步设计、施工图设计
3、产品品种、生产规模、投资大小、产供销的可行性、今后的发展前景
三、简答题(本题共4小题, 每小题5分, 共20分)
1、答: 首先介绍什么是扩初设计, 然后具体说明扩初设计文件的内容:
扩初设计——在设计范围内作详细全面的计算和安排, 使之完全能说明新建食品工厂的全貌, 但图纸深度不够, 还不能作为施工指导,
但可供有关部门审批, 这种深度的设计叫扩初设计。
扩初设计文件包括: ①扩初设计说明书; ②扩初设计附件; ③扩初设计总概算书。
2、答: 食品工厂工艺设计的内容大致包括下列 8个方面:
1) 产品方案及班产量的确定
2) 主要产品和综合利用产品生产工艺流程的确定
3) 物料计算
4) 设备生产能力的计算、选型及设备清单
5) 车间平面布置
6) 劳动力计算及平衡
7) 水、电、气(汽)、冷、风、暖等用量的估算
8) 管道布置、安装及材料清单。
以及有关的施工说明等等。
3、答: 食品工厂设计的职责——要做到技术上先进成熟, 经济上合理节省。
4、答: 食品工厂厂址选择的原则有下列三个方面: ( 1) 符合国家的方针政策; ( 2) 应从生产条件考虑; ( 3) 从投资、经济效果考虑。
四、问答题(本题共4题, 每小题10分, 共40分)
1、答: 设计计划任务书编写的内容有: 1.建厂理由, 2.建厂规模; 3.
产品; 4.生产方式; 5.工厂组成; 6.工厂的总占地面积和地形图; 7.
工厂总的建筑面积和要求; 8. 公共设施; 9. 交通运输;
10. 投资估算; 11. 建厂进度; 12. 估算建成后的经济效果。
2、答: 食品工厂厂区内主要建筑物、构筑物根据其功能可分为:
( 1) 生产车间
( 2) 辅助车间
( 3) 仓库
( 4) 动力设施
( 5) 供水设施
( 6) 排水设施
( 7) 全场性设施
食品工厂在排布各类建、构筑物时, 应围绕生产车间进行, 也就是
生产车间( 即主车间) 应在厂区的中心位置, 其它车间、部门及公
共设施均需围绕主车间进行排布。
3、答: 可行性研究时应注意: 1) 可行性研究应具有科学性和独立
性; 2) 可行性研究的深度需满足要求; 3) 承担可行性研究工作的
单位应具备的条件; 4) 可行性研究报告的审批办法。
4、答: 厂址选择报告的内容包括下面8个方面:。
