计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。

二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。

4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。

三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。

二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。

三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。

实验1 以太网组网实验及基本网络命令一、实验目的1.了解网络命令的基本功能2.掌握基本网络命令的使用方法3.掌握使用网络命令观察网络状态的方法二、实验环境1.软件环境：Microsoft Windows 操作系统2.硬件环境：配置网卡的计算机，由IP路由器连接。

三、实验步骤1.安装TCP/IP。

2.手动配置TCP/IP参数。

3.使用ipconfig命令来测试TCP/IP是否安装成功。

4.使用ping命令来验证。

5.学习tracert、netstat、arp、net等命令的功能及使用方法。

1.Ipconfig命令Ipconfig命令可以用来显示本机当前的TCP/IP配置信息。

这些信息一般用来验证TCP/IP 设置是否正确。

常用格式：（1）当使用Ipconfig是不带任何参数选项，那么它为每个已经配置好的接口显示IP地址、子网掩码和默认网关值。

（2）Ipconfig/all。

当使用all选项时，Ipconfig除了显示已配置TCP/IP信息外，还显示内置于本地网卡中的物理地址（MAC）以及主机名等信息。

（3）Ipconfig/release和Ipconfig/renew。

这是两个附加选项，只能在DHCP（动态主机配置协议）服务器租用IP地址的计算机上起作用。

2. Ping命令Ping命令的格式如下：Ping [-t] [-a] [-n count] [-l size] [-f] [-I TTL] [-v TOS] [-r count] [-s count] [[-j host-list]|[-k host-list]] [-w timeout] destination-listPing命令主要参数如下：∙-t：使当前主机不断地向目的主机发送数据，直到按Ctrl+C键中断。

∙-a：将地址解析为计算机名。

∙-n count：发送count 指定的ECHO数据包数，默认值为4 。

∙-l size：发送的数据包的大小。

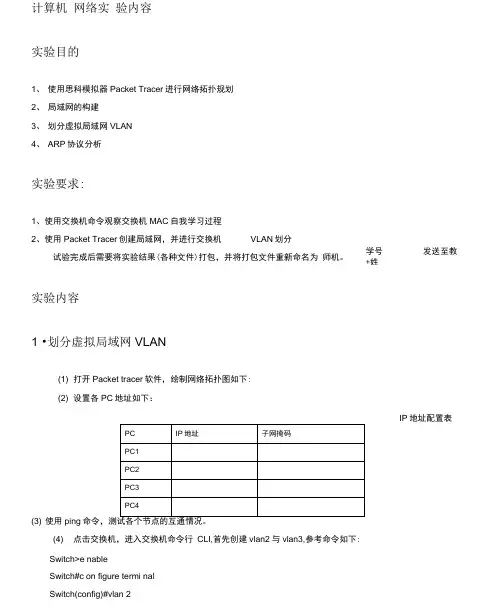

学号+姓发送至教计算机网络实验内容实验目的1、使用思科模拟器Packet Tracer进行网络拓扑规划2、局域网的构建3、划分虚拟局域网VLAN4、ARP协议分析实验要求:1、使用交换机命令观察交换机MAC自我学习过程2、使用Packet Tracer创建局域网，并进行交换机VLAN划分试验完成后需要将实验结果(各种文件)打包，并将打包文件重新命名为师机。

实验内容1 •划分虚拟局域网VLAN(1) 打开Packet tracer软件，绘制网络拓扑图如下:(2) 设置各PC地址如下：IP地址配置表(3) 使用ping命令，测试各个节点的互通情况。

(4) 点击交换机，进入交换机命令行CLI,首先创建vlan2与vlan3,参考命令如下:Switch>e nableSwitch#c on figure termi nalSwitch(config)#vlan 2Switch(config-vlan)##vlan 3将交换机端口1和2力口入vlan2,将端口3和4加入vlan3。

将端口1加入到vlan2中的参考命令如下：Switch(config)#interface fastEthernet 0/1Switch(config-if)#switchport access vlan 2Switch(con fig-if)#exit端口2、3、4加入vlan的操作与上面代码类似。

(5 )测试各个pc间的互通情况思考题:1X划分vlan后，pel与pc2能否互通，为什么？2、划分vlan后，pel与pc3能否互通，为什么？2. ARP分析(1)使用packet tracer构建网络拓扑图如下:各网络节点IP地址配置见表：(2) 使用arp命令。

Arp -a:显示主机所有的地址缓存条目Arp -d :删除arp地址缓存Arp -a命令示例：点击pt工程中的pcO,进入命令窗口，使用arp命令查看地址缓存情况。

《计算机网络》实验报告开课实验室：计算中心 2020 年 12 月 17 日一、实验目的（1）熟悉Packet Tracer 软件；（2）了解用集线器、交换机及路由器等互联设备联网的方法；（3）掌握局域网的基本知识。

（4）掌握虚拟局域网的基本知识。

二、实验内容（1）解压Packet Tracer，安装软件；（2）跟着老师学习Packet Tracer使用；（3）逐步完成以下任务。

任务一：熟悉Packet Tracer使用，完成下列连接：（1）用软件画出计算机、服务器、打印机、集线器、交换机、网桥、路由器；（2）将2台电脑用五类缆连接；（3）将2台集线器连接；（4）将2台交换机连接；（5）将2台路由器连接；（6）将电脑与集线器连接；（7）将电脑与交换机连接；（8）将电脑与路由器连接；（9）将交换机与集线器连接；（10）将路由器与交换机连接。

（注意是直连线还是交叉线）任务一（附加）：给交换机和计算机添加光纤端口，然后用光纤连接交换机和计算机。

（注意换模块前需要关闭电源，换好后再接通电源）任务二：一、集线器组建的网络用集线器组网，给电脑PC6和PC7配置IP地址，并互ping通。

ping界面打开模拟界面，重新ping，并捕捉报文，查看集线器收到的报文，只有物理层，说明集线器工作在物理层。

二、用集线器和交换机组建网络用集线器和交换机（或者网桥）组一个局域网，配置同网段IP地址，计算机PC0、PC1、PC2、PC3互相能ping通ping界面打开模拟界面，重新ping，并捕捉报文，查看网桥或交换机收到的报文，有物理层和数据链路层，说明网桥或交换机工作在数据链路层。

三、用交换机组建网络、添加交换机和4个计算机，配置同网段IP地址添加交换机和4个计算机，配置同网段IP地址在dos界面输入ipconfig /all命令，查看设备mac地址，或者在配置-接口下，查看mac地址，确认和交换机mac表中的mac地址是否对应。

计算机网络综合实验报告参考5篇计算机网络综合实验报告参考 (1) ××大学校园网解决方案一、需求分析建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种pc机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取Internet网上的教育资源。

形成结构合理，内外沟通的校园计算机系统，在此基础上建立满足教学、研究和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。

系统总体设计将本着总体规划、分步实施的原则，充分体现系统的技术先进性、高度的安全可靠性，同时具有良好的开放性、可扩展性、冗余性。

本着为学校着想，合理使用建设资金，使系统经济可行。

具体包括下以几个方面:1、内网络能够高速访问FTP服务器现在或上传文件实现资源共享功能，实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。

可以下载和上传资料文件，访问速度可以对指定的用户进行级别的划分。

2、建设Web服务器对外实现信息发布，对内实现教学教务管理。

网站发布学校新闻、通知、学校的活动等相关内容。

实现学生能够在网上进行成绩查询、网上报名、网上评教等功能；以及教师的信息查询、教学数据上传等。

3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。

4、实现内网划分多个VLAN，实现校园内不同校区，不同楼宇，不同楼层的多客户接入。

5、内部实现PC间实现高速互访，同时可以访问互联网。

网络内同一IP段内的PC机可以通过网上邻居实现高速互访，传送资料文件等，解决不同楼宇，不同楼层之间通过移动存储设备传送数据费时、费力的问题。

6、内部用户的QoS管理，实现用户的分级管理功能，对用户下载和上传做相应的带宽限制。

对校园网络中的流量实现有效控制，对校园内的重要数据量可靠、稳定的传输如：语音、视频会议等的延迟和阻塞的敏感。

计算机网络实验报告计算机网络实验报告实验时间：参加人员：一、实验名称：简单以太网的组建二、实验内容1、观察教学机房，了解计算机网络结构，并画出计算机网络拓扑结构图。

2、了解计算机网络中的网络设备，并了解每台计算机上使用的网络标识、网络协议。

3、制作2根直通双绞线和2根交叉线，并测试。

4、分别用制作好的直通线、交叉线以及串口线、并口线，连接两台计算机。

三、实验步骤1、教学机房网络拓扑结构观察计算机教学机房的计算机网络的组成，并画出网络拓扑结构图。

(1)记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构、网络建成的时间等数据。

(2)了解教学机房设备是如何互联的。

(3)认识并记录网络中使用的其他硬件设备的名称、用途和连接的方法。

(4)根据以上数据及观察结果画出拓扑结构图。

(5)分析网络使用的结构及其所属类型。

(6)打开计算机进入系统，查看计算机的网络参数，记录主要网络配置参数。

2、直通线的制作按照EIA/TIA568B的标准，制作两段直通线。

(1)利用双绞线拨线器将双绞线的外皮除去2~3cm。

有些双绞线电缆内含有一条柔软的尼龙绳，若在剥除双绞线的外皮时，裸露出部分太短，可紧握双绞线外皮，再捏住尼龙线的下方剥开。

(2)将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向自己的左方，蓝色对线拨向右方。

(3)将绿色对线和蓝色对线放在中间位置，橙色对线和棕色对线保持不动，即放在靠外的位置。

(4)小心拨开每一对线，而不必剥开各对线的外皮。

特别注意的是，绿色条线应跨越蓝色对线。

正确的线序是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这里最容易犯错的是将白绿线与绿线相邻放在--起(5)将裸露出的双绞线用剪刀或斜口钳剪下只剩下约14mm的长度。

最后再将双绞线的每一根线依序放入RJ-45接头的引脚内，第一一只引脚内应该放白橙色的线，其余类推。

(6)确定双绞线的每根线已经正确放置后，就可以用RJ-45压线钳压接RJ-45接头了，要确保每一根线与接头的引脚充分接触。
