ADS功率放大器的设计

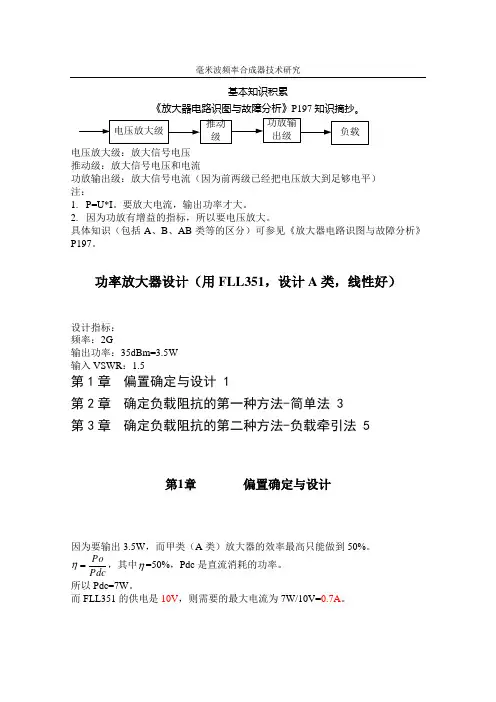

毫米波频率合成器技术研究基本知识积累《放大器电路识图与故障分析》P197知识摘抄。

电压放大级：放大信号电压推动级：放大信号电压和电流功放输出级：放大信号电流（因为前两级已经把电压放大到足够电平） 注：1. P=U*I 。

要放大电流，输出功率才大。

2. 因为功放有增益的指标，所以要电压放大。

具体知识（包括A 、B 、AB 类等的区分）可参见《放大器电路识图与故障分析》P197。

功率放大器设计（用FLL351，设计A 类，线性好）设计指标： 频率：2G输出功率：35dBm=3.5W 输入VSWR ：1.5第1章 偏置确定与设计 1第2章 确定负载阻抗的第一种方法-简单法 3 第3章 确定负载阻抗的第二种方法-负载牵引法 5第1章 偏置确定与设计因为要输出3.5W ，而甲类（A 类）放大器的效率最高只能做到50%。

PdcPo =η，其中η=50%，Pdc 是直流消耗的功率。

所以Pdc=7W 。

而FLL351的供电是10V ，则需要的最大电流为7W/10V=0.7A 。

所以Ids至少要大于700mA，因为要考虑线性，如果效率达到50%，那么它的线性就不会很好，所以一般增大Ids，以提高线性（Ids增大了，那直流功率也增大了，那么输出功率也相应增大了，相当于功率回退）。

毫米波频率合成器技术研究第2章 确定负载阻抗的第一种方法-简单法功率放大器的输出功率：()LCEsat R V Vcc Po 22-=,其中Po 是功放的输出功率，单位为瓦(W)；Vcc 是电源电压，单位为V ；CEsat V 为C 极和E 极之间的饱和电压，L R 为功放的负载阻抗。

根据前面的介绍和分析，我们这个功放的设计参数：Po =3.5W ，VCC=10V ，CEsat V =1V 。

CEsat V （即FLL351的V ds,sat ）的值可在FLL351的PDF 中找到，如下图：有了以上的已知条件，根据()LCEsat R V Vcc Po 22-=，求得最佳的负载阻抗L R =11.6欧。

基于ADS的功率放大器设计与仿真[图]0 引言随着无线通信技术的发展，无线通信设备的设计要求也越来越高，功率放大器作为发射机最重要的部分之一，它的性能好坏直接影响着整个通信系统的性能优劣，因此，无线系统需要设计性能良好的放大器。

通过采用EDA工具软件进行电路设计可以掌握设计电路的性能，进一步优化设计参数，以达到加速产品开发进程的目的。

本文仿真设计采用恩智浦半导体的LDMOS晶体管BLF6G27-10G，该晶体管工作频段在2500～2700 MHz之间，直流28V供电。

具有很好的线性度，它采用特殊工艺，具有良好的热稳定度。

同时使用EDA软件，利用负载牵引和源牵引相结合的方法进行设计，使其输出功率在频率为2.6GHz时达到6.5W。

1 功率放大器的相关设计理论对于任何功率放大器，它必须在工作频段内是稳定的，同时它应该具有最大的输出功率和最佳的输出效率，因为输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。

在功放的匹配网络设计中，需要选择合适的源阻抗和负载阻抗，而他们的选择和功率放大器的稳定性、输出功率、效率以及增益息息相关。

1.1 稳定准则稳定性是指放大器抑制环境的变化(如信号频率、稳定、源和负载等变化时)，维持正常工作特性的能力，一个微波管的绝对稳定条件是：在选定的晶体管的工作条件下若满足K>1，则此时放大器处在绝对稳定状态，若不满足此条件，则需进行稳定性匹配电路的设计。

1.2 功率增益放大器的功率增益(Power Gain)有几种不同的定义方式，在这里只介绍工作功率增益，这是设计时较为关心的量，它定义为负载吸收的功率与放大器的输入功率之比。

1.3 功率附加效率(PAE)功率附加效率是指射频输出功率和输入功率的差值与供给放大器的直流功率的比值，它既反映了直流功率转化为射频功率的能力，又反映了放大射频功率的能力。

1.4 1dB功率压缩点(P1dB)当晶体管的输入功率达到饱和状态时，其增益开始下降，或者称为压缩。

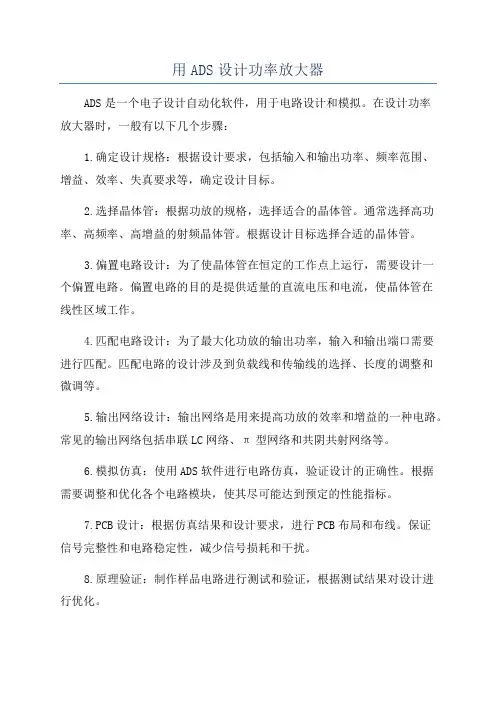

用ADS设计功率放大器ADS是一个电子设计自动化软件，用于电路设计和模拟。

在设计功率放大器时，一般有以下几个步骤：1.确定设计规格：根据设计要求，包括输入和输出功率、频率范围、增益、效率、失真要求等，确定设计目标。

2.选择晶体管：根据功放的规格，选择适合的晶体管。

通常选择高功率、高频率、高增益的射频晶体管。

根据设计目标选择合适的晶体管。

3.偏置电路设计：为了使晶体管在恒定的工作点上运行，需要设计一个偏置电路。

偏置电路的目的是提供适量的直流电压和电流，使晶体管在线性区域工作。

4.匹配电路设计：为了最大化功放的输出功率，输入和输出端口需要进行匹配。

匹配电路的设计涉及到负载线和传输线的选择、长度的调整和微调等。

5.输出网络设计：输出网络是用来提高功放的效率和增益的一种电路。

常见的输出网络包括串联LC网络、π型网络和共阴共射网络等。

6.模拟仿真：使用ADS软件进行电路仿真，验证设计的正确性。

根据需要调整和优化各个电路模块，使其尽可能达到预定的性能指标。

7.PCB设计：根据仿真结果和设计要求，进行PCB布局和布线。

保证信号完整性和电路稳定性，减少信号损耗和干扰。

8.原理验证：制作样品电路进行测试和验证，根据测试结果对设计进行优化。

9.优化和调整：根据原理验证结果，对电路进行优化和调整。

可能需要调整偏置电路、匹配电路、输出网络等，以达到设计目标。

10.完成设计文档：根据设计结果，编写设计报告和文档，包括电路原理图、PCB布局图、仿真结果、测试数据等。

总结：设计功率放大器的过程包括确定设计规格、选择晶体管、设计偏置电路、匹配电路设计、输出网络设计、模拟仿真、PCB设计、原理验证、优化和调整等。

通过这些步骤，可以设计出满足要求的功率放大器。

ADS软件提供了强大的仿真功能，可以帮助设计师快速验证和优化设计。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, RFPA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。

因此，设计一款高性能的射频功率放大器显得尤为重要。

本文将介绍基于ADS（Advanced Design System）软件的射频功率放大器设计与仿真过程，以期为相关领域的研究与应用提供参考。

二、设计目标与要求在设计射频功率放大器时，我们需要明确设计目标与要求。

主要包括以下几个方面：1. 工作频率范围：根据应用需求，确定射频功率放大器的工作频率范围。

2. 输出功率：根据系统需求，设定射频功率放大器的输出功率。

3. 效率：在保证输出功率的同时，尽量提高射频功率放大器的效率。

4. 线性度：确保在各种工作条件下，射频功率放大器的输出信号保持较好的线性度。

三、设计原理与方案根据设计目标与要求，我们采用合适的拓扑结构与器件，制定出具体的射频功率放大器设计方案。

设计方案主要包括以下几个方面：1. 拓扑结构选择：根据应用需求，选择合适的功率放大器拓扑结构，如AB类、BC类等。

2. 器件选择：选择具有较低噪声系数、高功率附加效率（PAE）和良好线性度的器件。

3. 电路设计：根据拓扑结构和器件特性，设计出合理的电路结构，包括输入匹配电路、输出匹配电路、偏置电路等。

四、ADS仿真与优化在确定了设计方案后，我们使用ADS软件进行仿真与优化。

ADS是一款功能强大的电子设计自动化软件，可以用于射频电路的设计、仿真与优化。

在ADS中，我们可以建立射频功率放大器的仿真模型，通过调整电路参数，优化性能指标。

仿真与优化的主要步骤包括：1. 建立仿真模型：根据设计方案，在ADS中建立射频功率放大器的仿真模型。

2. 参数设置：设置仿真参数，如工作频率范围、输出功率等。

3. 仿真分析：对仿真模型进行仿真分析，得到射频功率放大器的性能指标。

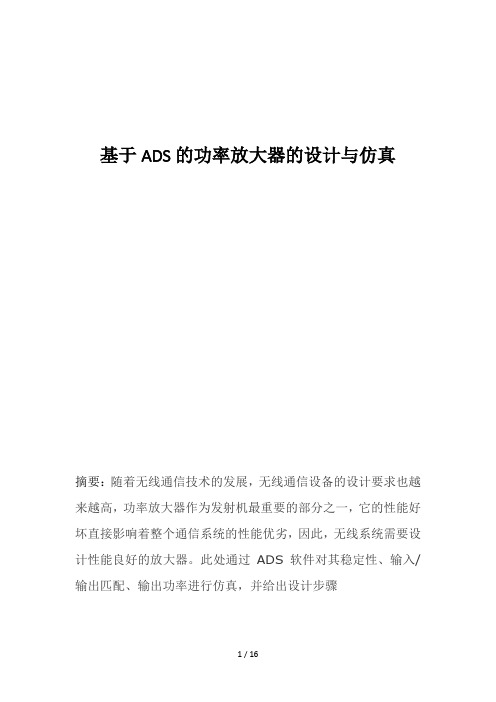

基于ADS的功率放大器的设计与仿真摘要：随着无线通信技术的发展，无线通信设备的设计要求也越来越高，功率放大器作为发射机最重要的部分之一，它的性能好坏直接影响着整个通信系统的性能优劣，因此，无线系统需要设计性能良好的放大器。

此处通过ADS软件对其稳定性、输入/输出匹配、输出功率进行仿真，并给出设计步骤关键词：ADS仿真功率放大器一功率放大器的相关设计理论对于任何功率放大器，它必须在工作频段内是稳定的，同时它应该具有最大的输出功率和最佳的输出效率，因为输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。

在功放的匹配网络设计中，需要选择合适的源阻抗和负载阻抗，而他们的选择和功率放大器的稳定性、输出功率、效率以及增益息息相关。

（1）1dB功率压缩点(P1dB)当晶体管的输入功率达到饱和状态时，其增益开始下降，或者称为压缩。

1dB压缩点为放大器线性增益和实际的非线性增益之差为1dB的点，换句话说，它是放大器增益有1dB 压缩的输出功率点。

（2）稳定准则稳定性是指放大器抑制环境的变化(如信号频率、稳定、源和负载等变化时)，维持正常工作特性的能力，一个微波管的绝对稳定条件是：在选定的晶体管的工作条件下若满足K>1，则此时放大器处在绝对稳定状态，若不满足此条件，则需进行稳定性匹配电路的设计。

（3）功率增益放大器的功率增益(Power Gain)有几种不同的定义方式，在这里只介绍工作功率增益，这是设计时较为关心的量，它定义为负载吸收的功率与放大器的输入功率之比。

（4）功率附加效率(PAE)功率附加效率是指射频输出功率和输入功率的差值与供给放大器的直流功率的比值，它既反映了直流功率转化为射频功率的能力，又反映了放大射频功率的能力。

二设计步骤（1）通过直流扫描得到静态工作点直流扫描原理图：仿真结果：数据手册给出的静态工作点：(2) 稳定性分析电路原理图：仿真结果：由上图看出，在945MHz时，StabFact1=0.621，即稳定因子K<1，所以该功率放大器是不稳定的。

基于ADS的功率放大器设计实例与仿真分析基于ADS（Advanced Design System）的功率放大器设计实例与仿真分析，可以从功率放大器的设计步骤、ADS的使用方法以及仿真分析结果等方面进行详细阐述。

以下是一个关于微带带通滤波器的功率放大器设计实例与仿真分析的论述。

第一步是设计微带带通滤波器，该滤波器会被用作后续功率放大器的输入端。

为了实现滤波器的设计，可以使用ADS中的电路设计工具。

首先，根据输入信号的频率要求和滤波器的通频带范围，可以设置滤波器的中心频率和带宽。

然后，可以选择合适的滤波器拓扑结构，如二阶椭圆滤波器或Butterworth滤波器等。

接下来，可以计算并选取滤波器所需的阻抗、电感和电容等元件数值。

最后，将设计好的滤波器电路进行布线，并进行仿真分析。

接下来是功率放大器的设计。

在滤波器的输出端，接入功率放大器电路。

首先，可以选择适当的功率放大器拓扑结构，如BJT放大器、MOSFET放大器或GaAsHEMT放大器等。

然后，根据输出信号要求和功率放大器的增益、线性度要求，可以计算并选取合适的偏置电流和工作电压等参数。

接下来，根据电路的参数和设计需求，可以进行功率放大器电路的分析和调整。

通过调整各个参数和拓扑结构，可以获得较好的功率放大器的设计效果。

在进行功率放大器的AD仿真时，将滤波器和功率放大器电路进行连接，并将输入信号的频率与幅度设置为所需的值。

可以通过修改电路参数，如管子的偏置点、交叉点的电阻等，来观察功率放大器在不同工作条件下的性能表现，并且可以分析功率放大器电路的输入输出特性、增益、功率效率等指标。

如果发现电路存在问题或者不满足设计需求，可以通过改变电路的参数、调整滤波器的结构等方式进行优化，再次进行仿真分析。

最后，根据仿真结果，可以对功率放大器进行性能评估和分析。

通过比较仿真结果与设计要求，可以判断设计的功率放大器是否满足预期的性能指标。

如果仿真结果不理想，可以进行参数调整、电路优化等方法来改善电路性能。

信息学院射频电路设计课程设计课题：低噪声放大器设计与仿真姓名：指导老师：专业：班级：学号：简单放大器的设计一、摘要先进设计系统(Advanced Design System)，简称ADS，是为了高效的进行产品研发生产，而设计开发的一款EDA软件。

软件迅速成为工业设计领域EDA软件的佼佼者，因其强大的功能、丰富的模板支持和高效准确的仿真能力（尤其在射频微波领域），而得到了广大IC设计工作者的支持。

在小信号设计中确定最佳输出阻抗通常使用负载线法，负载线法的主要工作是计算功率管的负载线，在使用电压确定的情况下，根据输出功率参考功率器件资料中给定的电流-电压曲线可以得到该曲线，从而确定出最佳输出阻抗的实部。

该方法使用仿真软件就可以进行，不需要昂贵的仪器，适用于大多数的设计情况。

本文主要介绍关于ADS简单放大器的设计，包括原理图的绘制，电路参数的优化、仿真等等。

二、设计目的和意义1、了解简单放大器的基本原理，作好设计简单放大器的准备；2、学习软件仿真注意要点；3、掌握ADS软件仿真的基本操作；4、运用ADS设计并仿真出简单放大器的相关结果。

三、设计原理1、仿真模型选择：（1）晶体管：A、SP模型：属于小信号线性模型，模型中已经带有了确定的直流工作点，和在一定范围内的S参数，仿真时要注意适用范围。

Sp模型只能得到初步的结果，对于某型应用来说已经足够，不能用来做大信号的仿真，或者直流馈电电路的设计，不能直接生成版图。

B、大信号模型：可以用来仿真大、小信号，需要自行选择直流工作点，仿真时要加入馈电电路和电源。

带有layout的大信号模型可以用来生成版图。

（2）集总参数元件：电容、电阻、电感：在进行电路优化时，可以直接选用参数连续变化的模型，在系统设计最后，需要把这些优化过的元件替换为器件库中系列中的元件才是可以制作电路、生成版图的。

替换时选择与优化结果相近的数值，替换后要重新仿真一次，校验电路性能是否因此出现恶化。

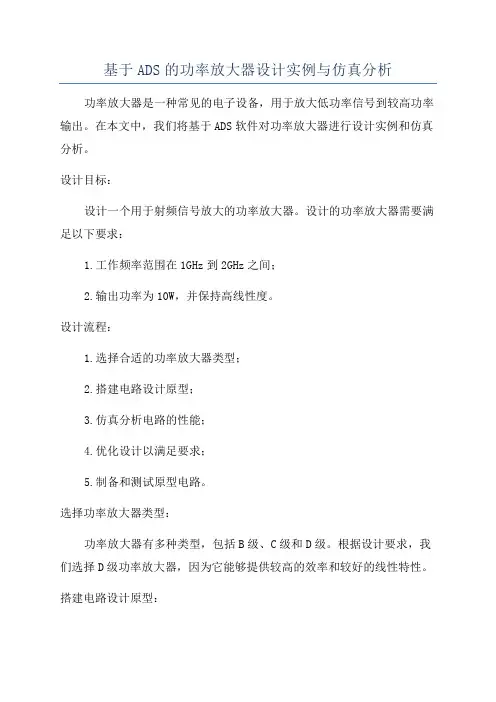

基于ADS的功率放大器设计实例与仿真分析功率放大器是一种常见的电子设备，用于放大低功率信号到较高功率输出。

在本文中，我们将基于ADS软件对功率放大器进行设计实例和仿真分析。

设计目标：设计一个用于射频信号放大的功率放大器。

设计的功率放大器需要满足以下要求：1.工作频率范围在1GHz到2GHz之间；2.输出功率为10W，并保持高线性度。

设计流程：1.选择合适的功率放大器类型；2.搭建电路设计原型；3.仿真分析电路的性能；4.优化设计以满足要求；5.制备和测试原型电路。

选择功率放大器类型：功率放大器有多种类型，包括B级、C级和D级。

根据设计要求，我们选择D级功率放大器，因为它能够提供较高的效率和较好的线性特性。

搭建电路设计原型：使用ADS软件搭建功率放大器电路原型。

我们选择HEMT晶体管作为放大器的活性器件，并添加适当的匹配电路，并进行偏置设计。

电路包括输入匹配网络、输出匹配网络和偏置电路。

输入匹配网络用于将输入端口与源混频器或射频信号源匹配，输出匹配网络用于将输出端口与负载匹配，偏置电路用于为晶体管提供合适的工作偏置。

仿真分析电路性能：使用ADS软件进行电路的射频参数仿真。

通过检查电路的S参数和功率输出特性，可以评估电路的性能。

确认电路在给定频率范围内具有良好的回波损耗和传输系数，并且能够提供满足要求的输出功率。

优化设计：基于仿真结果，对电路进行优化设计以满足要求。

这可能涉及调整匹配电路的元件值和尺寸以提高回波损耗，以及调整偏置电路以提供更好的工作点。

制备和测试原型电路：基于优化设计的结果，制备并测试原型电路。

在测试中，记录电路的实际性能，如功率输出、功率增益和效率，并与仿真结果进行比较。

如果实际性能与设计要求相符，那么原型电路可以被认为是成功的。

通过以上设计流程，我们能够设计和优化出满足要求的功率放大器电路。

通过ADS软件的仿真和实验测试，我们可以验证电路的性能，并作出进一步的改进。

这种设计过程可以应用于其他功率放大器的设计，以满足不同的需求和应用场景。

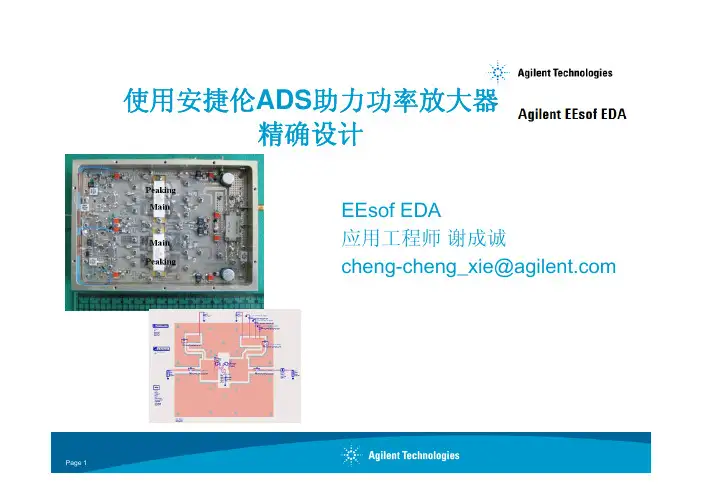

EEsof EDA应用工程师谢成诚cheng-cheng_xie@ 使用安捷伦ADS助力功率放大器精确设计日程安排•功放模型•功放匹配阻抗确定•具体匹配电路实现•电磁效应仿真•使用调制信号进行激励•高级功放设计功放模型在能够获得厂商模型的前提下，功率放大器仿真可以获得和实测非常接近的结果。

但目前能够获得的模型主要为民用频段的放大器管芯。

从功放厂商网站下载模型使用模型进行功放仿真ADS仿真环境设置电路版图功放型号：6S19100功率: 34W测试数据(Measurement results)ADS 仿真数据(Sim results)差异是因为滤波网络的电容具体位置不一致、板材加工精度、元器件误差、实际测试引入误差（半钢电缆的插损、SMA 接头插损、接头和微带线的不匹配等）等导致。

结论：利用ADS 进行PA 的匹配仿真是能够对PA 的实际工作特性进行精确预测，缩短调试周期、提高成品率。

基本一致功放测试/仿真比对厂商不提供模型怎么办？针对MA/COM等军用放大器生产厂商，通常不能拿到管芯模型，设计师只能依据S参数、厂商提供点频阻抗进行设计，仿真意义不大。

功率放大器X参数提取X参数导入及建模在ADS2009之后，使用插件可以将NVNX测得的X参数导入ADS，并自动生成PHD模型供仿真使用。

PHD模型调用可以从模型库中调用生成的PHD模型用于仿真。

根据设计重点（最大传输功率、高效率、高线性度等）来选择适当的输入、输出阻抗。

匹配电路实现——阻抗匹配综合ADS拥有功能非常强大的阻抗匹配工具，可以自动综合多种匹配网络、并进行成品率分析。

匹配电路实现——使用史密斯圆图史密斯圆图更适合于工程师进行高级匹配网络构建。

匹配电路实现——一步步接近真实使用传输线模型快速优化匹配网络；使用电磁场模型更精确考虑阻抗跳变、直流馈电网络等影响。

电磁效应仿真——整版电磁场仿真电磁效应仿真——考虑频蔽盒效应只需要导入层叠文件并正确设置层信息，ADS可以构建三维频蔽盒特征。

基于ADS的射频功率放大器设计与仿真基于ADS的射频功率放大器设计与仿真射频功率放大器（RFPA）是射频系统中关键的组成部分，其作用是将低功率的射频信号放大到足够的功率水平，以便驱动天线发射信号。

在无线通信、雷达、卫星通信等领域，射频功率放大器的设计和性能优化对于系统性能至关重要。

近年来，射频功率放大器的设计与仿真已成为研究的热点之一。

在这个领域中，ADS（Advanced Design System）成为了广泛使用的设计工具之一。

ADS是一款由美国Keysight Technologies公司推出的集成电路设计软件，其强大的射频仿真功能和友好的用户界面使其成为射频电路设计工程师的首选工具。

射频功率放大器的设计流程可以分为以下几个步骤：电路拓扑设计、参数选择、元件选型、仿真与优化。

在电路拓扑设计阶段，根据系统需求和设计目标选择适当的电路结构，常见的结构包括共射结构、共基结构、共集结构等。

参数选择是根据系统要求选择电路参数，如工作频率、增益、输出功率等，这些参数直接影响到电路性能。

元件选型是根据参数选择的结果来选取合适的射频元件，如二极管、电感器、电容器等。

仿真与优化是使用ADS进行电路性能仿真和优化，分析电路的增益、功率、效率等性能指标，并进行相应的调整和优化，以满足设计要求。

在ADS软件中，可以通过搭建电路原理图来进行射频功率放大器的仿真。

首先，根据电路拓扑设计阶段的结果，使用ADS的元件库选取合适的射频元件，并将其拖拽到电路原理图中。

然后，调整元件的参数和连接方式，搭建出完整的放大电路。

接下来，设置仿真参数，如工作频率、输入功率等，并运行仿真。

此时，ADS会根据电路拓扑和元件参数进行电磁仿真，计算电路的增益、功率、效率等性能指标。

根据仿真结果，可以对电路进行调整和优化，以达到设计要求。

除了仿真功能之外，ADS还提供了许多其他有用的工具。

例如，可以使用ADS的优化器来自动调整电路的参数，以实现最佳的性能。

ADS功率放大器的设计首先，在ADS功率放大器的设计中，需要确定所需的频率范围。

这将影响放大器的输入输出匹配网络、功率管选择以及电源匹配电路的设计。

通常，功率管的参数如S参数、输出功率等都与频率相关，因此对频率范围的选择至关重要。

其次，ADS功率放大器设计还需要考虑功率增益和效率的平衡。

功率增益是指输入输出功率之间的比值，而效率是指输出功率与输入功率之间的比值。

在设计中，需要权衡这两个参数，以满足特定的应用要求。

例如，在一些应用中，如通信系统中，可能更注重功率增益，而在一些电源应用中，可能更注重效率。

另外，线性度也是ADS功率放大器设计中需要重点考虑的因素之一、线性度是指放大器输出信号与输入信号之间的失真程度。

在一些高要求的应用中，如无线通信中，放大器的线性度需求较高。

因此，需要采取一些技术手段，如负反馈，来提高线性度。

然后，射频和直流的匹配网络设计也是ADS功率放大器设计的重要一环。

射频匹配网络通常用来匹配输入输出器件的阻抗，以确保信号能够有效地传输。

直流匹配网络则用于匹配功率管和电源之间的阻抗，以确保功率管工作在最佳工作点。

此外，热量和冷却问题也需要在ADS功率放大器设计中予以考虑。

功率放大器在工作过程中会产生大量热量，如果不能及时有效地散热，可能会影响放大器的性能和寿命。

因此，在设计中需要合理设计散热系统，如散热片、风扇等，以确保功率放大器在长时间工作时能够保持稳定和可靠的性能。

最后，ADS功率放大器设计还需要进行仿真和优化。

在设计过程中，可以使用ADS等软件来进行仿真和优化，以验证设计的可行性和优化设计参数。

通过仿真，可以对功率放大器的性能进行评估和改善。

总结起来，ADS功率放大器的设计是一项复杂的工作，需要考虑频率范围、功率增益和效率平衡、线性度、匹配网络设计、散热问题等因素。

通过合理设计，并结合仿真和优化，可以得到性能稳定可靠的功率放大器。

基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中的重要部件，其主要功能是将低功率输入信号放大到较高的功率水平，以便驱动天线向外辐射信号。

在设计和仿真功率放大器时，常常使用Advanced Design System（ADS）这样的工具来辅助完成。

首先，在设计功率放大器之前，需要明确设计需求，例如输出功率、增益、带宽等。

接下来，可以采用ADS软件进行设计和仿真。

首先，在ADS中创建新的电路设计项目，并添加所需器件模型。

然后，在设计环境中绘制电路原理图，并选择合适的仿真器来进行仿真。

在设计功率放大器时，可以选择不同类型的放大器电路，例如B类放大器、C类放大器或E类放大器等。

这里我们以B类功率放大器为例进行设计与仿真。

首先，绘制B类功率放大器的电路原理图。

B类功率放大器由两个互补的晶体管组成，一个用于正半周，一个用于负半周。

输入信号经过耦合电容连接到晶体管的基极，晶体管的集电极通过电感连接到电源电压。

接下来，实施仿真。

首先配置仿真器参数，例如仿真频率范围、步进等。

然后，通过添加分析指令来指定仿真的类型。

例如，可以进行直流工作点仿真，以确定各个器件的电流和电压工作状态；还可以进行交流仿真，以评估功率放大器的增益、带宽等性能参数。

完成仿真后，可以对仿真结果进行分析和优化。

例如，可以通过改变电路元件参数来优化放大器的增益和带宽；也可以通过添加补偿电路来提高放大器的线性度等。

最后，完成设计和仿真后，可以通过ADS软件输出电路的性能图表，例如功率增益图、输入输出特性图等。

同时，还可以将设计结果导出到其他软件或硬件平台进行进一步验证和实现。

总结起来，基于ADS的功率放大器设计与仿真是一项复杂的工作，但借助ADS软件的强大功能，可以提高设计和仿真的效率，从而实现高性能的功率放大器设计。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RFPA）是现代无线通信系统中的关键部件之一。

设计一款性能优异的射频功率放大器对提升整个通信系统的性能具有重大意义。

本文以ADS （Advanced Design System）软件为平台，对射频功率放大器进行设计与仿真，旨在为实际产品开发提供理论依据和设计指导。

二、设计目标与要求在设计射频功率放大器时，我们主要关注以下几个方面的性能指标：增益、输出功率、效率、线性度以及稳定性。

根据实际需求，我们设定了以下设计目标：1. 增益：在所需频段内，保持较高的功率增益；2. 输出功率：满足实际应用中对输出功率的需求；3. 效率：提高功率附加效率（PAE），以降低能耗；4. 线性度：在保证增益的同时，尽可能减小失真，提高线性度；5. 稳定性：确保放大器在宽频带内稳定工作。

三、设计思路与原理在ADS软件中，我们采用微波晶体管作为功率放大的核心器件。

根据其工作原理和实际需求，设计思路如下：1. 选择合适的晶体管：根据设计目标和应用需求，选择具有高功率、高效率和高线性度的晶体管；2. 设计电路拓扑结构：根据晶体管的特性，设计合适的电路拓扑结构，如共源、共栅等；3. 优化匹配网络：通过优化输入输出匹配网络，提高放大器的增益、效率以及线性度；4. 仿真验证：利用ADS软件进行仿真验证，对设计结果进行评估和优化。

四、具体设计与仿真1. 晶体管选择与电路拓扑设计根据设计目标和应用需求，我们选择了某型号的微波晶体管作为功率放大的核心器件。

根据其特性，我们设计了共源结构的电路拓扑。

2. 匹配网络设计与优化为了获得高增益、高效率和良好的线性度，我们设计了输入输出匹配网络。

通过优化匹配网络的元件参数，使得晶体管在所需频段内具有最佳的匹配性能。

同时，我们还采用了负载牵引技术，进一步优化了输出匹配网络。

3. 仿真验证与结果分析利用ADS软件进行仿真验证，我们将设计好的电路模型导入ADS中，设置仿真参数和条件。

基于ADS的射频功率放大器设计与仿真近年来，射频功率放大器在通信领域中起着至关重要的作用。

射频功率放大器被广泛应用于无线通信系统中，其主要功能是将输入的微弱射频信号放大至足够大的功率以便进行传输。

因此，射频功率放大器的设计和仿真成为了研究者和工程师们的热点。

本文将介绍的方法和步骤。

首先，我们需要了解射频功率放大器的基本工作原理。

射频功率放大器主要由晶体管、电感、电容等元件组成。

它的核心部分是晶体管，其工作在高频射频信号下将电能转化为功率。

因此，在设计射频功率放大器时，选择合适的晶体管是非常重要的。

在ADS软件中，我们首先需要建立射频功率放大器的电路模型。

在设计射频功率放大器的电路模型时，需要考虑到输入输出的阻抗匹配问题，以及功率放大器的增益和功率输出等参数。

通过建立电路模型，我们可以方便地进行后续的仿真和优化。

接下来，需要对射频功率放大器进行仿真。

仿真的目的是验证设计的电路模型，并对其性能进行评估。

在进行仿真时，可以通过改变晶体管的工作偏置和输入功率等参数，来观察射频功率放大器的性能指标的变化。

同时，还可以通过仿真结果来优化射频功率放大器的设计。

在仿真过程中，我们可以通过ADS软件中的工具和指标来评估射频功率放大器的性能。

例如，可以通过观察S参数曲线来评估射频功率放大器在不同频率下的增益和阻抗匹配情况。

同时，还可以通过观察输出功率和功率增益等指标来评估射频功率放大器的性能。

在完成射频功率放大器的仿真后，还可以利用优化算法对电路模型进行优化。

通过优化算法，可以根据设计要求和目标来调整模型的参数，以获得更好的射频功率放大器性能。

例如，可以通过优化算法来提高射频功率放大器的增益、带宽或者稳定性。

总结起来，是一个重要的研究方向。

通过合理选择晶体管和建立准确的电路模型，可以设计出满足通信系统需求的射频功率放大器。

通过仿真和优化，可以验证射频功率放大器的性能，并对设计进行改进。

相信在未来的研究和发展中，会进一步完善并得到广泛应用综上所述，是一项重要的研究工作。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的快速发展，射频功率放大器（RF Power Amplifier, RPA）在通信系统中扮演着至关重要的角色。

为了满足日益增长的通信需求，射频功率放大器的设计必须具备高效率、高线性度和高可靠性等特点。

本文将介绍一种基于ADS （Advanced Design System）的射频功率放大器设计与仿真方法，旨在为相关领域的研究和应用提供参考。

二、设计原理与目标基于ADS的射频功率放大器设计主要依据射频电路理论、功率放大器原理以及ADS仿真软件的功能。

设计目标包括提高功率放大器的效率、线性度以及稳定性。

设计过程中，需充分考虑信号的传输、失真、噪声以及功耗等因素。

三、ADS仿真软件应用ADS是一款功能强大的电子设计自动化软件，广泛应用于射频电路、微波电路和高速数字电路的设计与仿真。

在射频功率放大器的设计中，ADS可用于建立电路模型、仿真分析以及优化设计。

通过ADS软件，可以方便地实现电路原理图的绘制、参数设置、仿真分析以及结果输出等功能。

四、射频功率放大器设计流程1. 确定设计指标：根据应用需求，确定射频功率放大器的性能指标，如工作频率、输出功率、效率、线性度等。

2. 选择器件与元件：根据设计指标，选择合适的晶体管、电容、电感等器件和元件。

3. 建立电路模型：利用ADS软件绘制电路原理图，建立射频功率放大器的电路模型。

4. 仿真分析：对电路模型进行仿真分析，包括小信号S参数仿真、大信号仿真以及瞬态仿真等。

通过仿真分析，评估电路的性能指标是否满足设计要求。

5. 优化设计：根据仿真分析结果，对电路进行优化设计，包括调整器件参数、改进电路结构等。

6. 制作与测试：将优化后的电路制作成实物，进行实际测试，验证设计的可行性和性能。

五、仿真结果与分析通过ADS软件对射频功率放大器进行仿真，可以得到以下结果：1. 小信号S参数仿真结果：包括输入反射系数、输出反射系数以及传输系数等参数，用于评估电路的匹配性能和传输性能。

基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中重要的组成部分，它在信号传输中起到放大信号功率的作用。

因此，功率放大器的设计与仿真对于无线通信系统的性能至关重要。

本文将基于ADS软件对功率放大器进行设计与仿真，并详细介绍整个过程。

首先，根据需求和设计要求确定功率放大器的工作频率、增益、输出功率等参数。

然后，选择合适的功率放大器拓扑结构。

常见的功率放大器拓扑结构包括共源极、共栅极和共集极。

接下来，利用ADS软件进行功率放大器的设计。

首先，建立电路原理图，包括功率放大器的输入、输出端口、电源、信号源等。

然后，选择合适的器件模型，根据功率放大器的工作频率选择合适的三极管或场效应管模型。

根据电路原理图和器件模型，确定各个元件的参数，如电容、电感、电阻等。

在确定了电路原理图和器件模型后，进行电路仿真。

利用ADS软件的仿真工具，可以对功率放大器的性能进行仿真分析。

首先，进行直流仿真，检查功率放大器的偏置电流、电压是否正常。

然后，进行交流仿真，分析功率放大器的增益、带宽、稳定性等性能指标。

如果发现性能指标不满足需求，可以进行参数优化，调整电路中的元件参数。

除了电路仿真之外，还可以进行功率放大器的电磁仿真。

利用ADS软件的电磁仿真工具，可以分析功率放大器中的电磁场分布、功耗等情况。

通过电磁仿真，可以更好地理解功率放大器的性能，并进一步优化设计。

最后，在功率放大器的设计与仿真完成后，可以进行实际的电路布局与PCB设计。

根据仿真结果，合理布局电路元件，尽量减小电路中的电磁干扰。

根据PCB设计原则，布线电路，保证信号的传输质量。

完成PCB设计后，可以制作实际样机，并通过测试验证设计与仿真结果。

综上所述，基于ADS的功率放大器设计与仿真包括建立电路原理图、选择器件模型、进行电路仿真和电磁仿真等过程。

通过这些步骤，可以有效地设计和优化功率放大器的性能，提高无线通信系统的性能。
