KITOZER机房新风系统所谓新风系统就是有主机新风换气机及管道附件组成的一套独立系统,和空调系统很类似。
新风换气机是一种将室外新鲜气体经过过滤、净化,热交换处理后送进室内,同时又将室内受污染的有害气体经过过滤、净化。
热交换处理后排出室外,而室内的温度基本不受新风影响的一种高效节能,环保型的高科技产品。
空调与新风系统,是运行环境的保障。
高可靠的机房设备运行环境,包括温度、湿度、洁净度。
计算机场地系统终年是在恒温恒湿条件下运行的。
只有窗户密封才能保证系统温、湿度正常运行。
机房里的计算机设备要产生大量的热量,而且对环境中的灰尘数量有严格的要求,这些都对空调系统提出了更高的要求。
为使机房保持恒定的温度和湿度,需要选用机房专用的精密空调。
同时机房还必须补充新风,自然界的新风只有通过新风系统处理后才能进入机房,形成内部循环,并对新风进行过滤,使之达到一定的净化要求。
目录一、为什么要装机房新风系统 (4)二、机房新风工作原理 (4)三、机房新风系统作用 (4)1、新风体系重要上风 (5)2、新风体系重要功效 (6)四、机房新风系统规范 (6)五、机房新风系统设计要求 (7)六、机房新风系统和家庭新风系统区别 (7)七、机房新风量计算 (7)八、新风系统问题解答 (8)1、机房安装精密空调还需要安装新风系统吗 (8)2、机房为什么要安装新风机 (9)3、机房新风系统多久换一次滤网? (9)4、机房新风的供风标准是什么?每小时每人多少立方米 (9)5、中小型机房新风换气系统该如何做? (10)6、机房新风换气次数要多少? (10)7、新风机房隔音详细做法及材料 (11)8、机房需要同时拥有空调和新风机吗? (11)9、机房新风系统需要的空间最小是多? (11)10、新风系统和开窗通风相比 (11)11、新风系统和空气净化器相比 (12)九、新风分类及功能 (12)1、单向流新风体系列 (12)2、双向流新风体系列 (13)3、全热互换新风体系列 (13)4.地送风体系列 (13)5、中央新风体系列 (14)一、为什么要装机房新风系统机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。
机房新风系统机房安装新风系统是非常必要的,机房里有很多服务器,如果机房内的空气中含有杂质,可能导致服务器产生静电放电,从而损坏设备。
因为服务器防尘的需要,机房是密闭的。
但是,机房的工作人员需要呼吸新鲜空气,所以,安装机房新风系统是非常必要的。
机房必须补充新风,新风只能通过机房新风系统过滤处理后才能进入机房。
机房都安装了精密空调,机房里的服务器产生大量的热量,为使机房保持恒定的温度和湿度,需要选用精密空调。
精密空调的作用是保证机房里面的电子设备能够连续稳定可靠地运行,维持机房内恒温恒湿的状态。
因此,机房精密空调系统要具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。
机房精密空调是保证良好机房环境的重要设备。
但是,只有机房精密空调是不够的,要改善机房工作环境,机房还需要安装新风系统,机房新风系统除给机房内的工作人员提供新风外,还使机房内维持一定的正压,以防止室外灰尘进入机房,保证机房的清洁度达到要求。
所以说,机房新风系统主要有两个作用:一是给机房内的工作人员提供足够的新鲜空气,为工作人员创造良好的工作环境;二是维持机房的正压,避免灰尘从门缝进入,保证机房内部的洁净度。
快净机房新风系统由广州快净环保科技有限公司独立研发、生产,我公司是华南地区实力最强的机房新风系统制造厂家。
所生产的机房新风系统、机房新风机、机房新风换气机等产品远销东南亚等国家,因质量好、价格低受到了国内、国外客户的一致好评。
按照机房风量设计标准,维持正压的同时,机房空气量循环次数标准应大于2~3次/小时.机房新风系统型号KJR-100,规格参数:风量:1000电压:220V功率:0.45Kw噪音:41分贝热回收率:65%静压:115 Pa尺寸:1545*1300*470选择机房新风系统时,机房新风系统的风量要根据空调送风量大小和机房工作人员数量而定,一般选择每人每小时新风量为50立方米左右,机房新风系统可采用吊顶式安装,每小时4000风量以上的一般采用立式新风机。
机房为什么要装新风系统空调与新风系统,是运行环境的保障。
高可靠的机房设备运行环境,包括温度、湿度、洁净度。
计算机场地系统终年是在恒温恒湿条件下运行的。
只有窗户密封才能保证系统温、湿度正常运行。
机房里的计算机设备要产生大量的热量,而且对环境中的灰尘数量有严格的要求,这些都对空调系统提出了更高的要求。
为使机房保持恒定的温度和湿度,需要选用机房专用的精密空调。
同时机房还必须补充新风,自然界的新风只有通过新风系统处理后才能进入机房,形成内部循环,并对新风进行过滤,使之达到一定的净化要求。
一、为什么要装机房新风系统机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。
为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力,机房精密空调系统是保证良好机房环境的最重要设备,应采用恒温恒湿精密空调系统来满足新风系统的需求。
目前机房新风系统已经受到了人们的关注,特别是一些大型机房,一般都装有新风系统,还有一些网吧也开始安装新风系统,所以现在我们去一些高档网吧或者休闲区,不会感到一股燥热难受的气息,这是因为它们装了机房新风系统,24小时保持室内通风换气。
二、机房新风工作原理工作原理:当室内空调回风和室外新风分别成正交叉方式经热交换器时,由于平隔板两侧气流存在着温度差和水蒸汽分压力差,两股气流间同时产生热传质,引起全热交换过程。
当安装在系统上的全热交换器在夏季运行时,新风从空调回风中获得冷量,使温度降低;同时被回风干燥,是新风从空调回风中获得热能,使温度升高,同时被回风加湿。
三、机房新风系统作用机房新风换气系统主要有两个作用:其一给机房提供足够的新鲜空气,和维持机房对外的正压差。
新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局。
机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。
•智能通风系统简介•该系统由主控主机、室内(外)温度传感器、洁净度传感器、交流接触器、互感器、RS-485智能通信接口、排(进)风系统、配电箱、中心网管系统、空调及防雨罩等相关设备组成。
•所有设备外部金属统一由铅合金制造,具备保护、防腐、防震等作用。
•设备内部由相关芯片及线路组成。
工作原理智能通风系统通过室内外温度传感器测量温度,当环境温度达到内高外低时,充分利用基站、机房室内外的环境条件温差,进风系统引入室外清洁的冷空气,同时排风系统排出基站、机房内的热空气,依靠大量的空气流通对通信基站、机房内进行自然降温,快速有效地将机房内的热量向外排出,实现室内散热。
期间空调处于停止运行状态,达到减少空调的使用时间,延长空调使用寿命从而大幅度降低电能消耗和营运成本。
主要功能特点1. 1采用微处理控制器,具备中文操作界面,系统可选用手动/自动运行模式。
2. 2实时监测室内室外温度、湿度。
当室外温度低于某个设定值,控制器开启新风机引入室外新风,关闭机房空调达到节能效果。
在确保机房环境的前提下,依据室内外温湿度,控制风机、空调的切换运行。
当室内外温差达到某个设定值且室内温度高于某设定值,(室内温度有一个设定值固定,室外温度与之相比达到设定值时。
本人加之)同时室外湿度满足?要求时,控制器开启新风机引入室外新风。
3. 3延时启动功能。
系统具备有效防止风机与空调频繁切换的功能,新风系统与空调切换设置有延时功能,延时时间可调。
4. 4系统具有来电启动功能。
5. 5系统具备与空调联动的功能。
智能新风与局站原有空调联动,智能新风优先启动,以保证最大的节能;在智能新风不满足室内热负荷条件下,发出信号启动空调;当智能新风满足室内热负荷要求时,应发出信号并停止空调运行。
我司新风系统与空调联动的方式有两种,对于智能空调,采取空点电源的方式,对于非智能空调,采取控制空调面板轻触开关的方式。
6. 6显示与查询功能。
系统具备LCD显示屏中文汉字显示功能,操作清新简便,并可进行参数设置。
现在,虽然人们的生活质量提高了,但是,环境污染问题却越来越严重,这也让我们的身体健康受到了非常大的影响,人是需要呼吸氧气并呼出二氧化碳气,而机房属于人长时间停留、工作的地方,二氧化碳的允许浓度为1L/M2(1.5g),机房工作人员每人每小时呼出二氧化碳约为30L(45g)。
因此,机房补充新风量的多少,直接关系到机房空气的卫生条件对人体健康的影响,为了改善室内空气的质量,克服工作人员长时间在机房内操作产生缺氧、头晕、胸闷、心慌等不适之感,即所谓"空调病"。
又由于机房的防尘要求,避免外界的空气进入机房,机房密封又必须处理得很好,因此一款机房新风系统是很有必要的。
1什么是机房新风系统?所谓机房新风系统就是有主机新风换气机及管道附件组成的一套独立系统,和空调系统很类似。
因为机房设备属于高精密设备,对周边环境的要求非常高,例如,温度、湿度、电源等,但是人们往往忽略灰尘对机房设备的损害,如果机房内空气中有太多杂质,可能导致静电放电问题,可能会损坏元器件。
而新风系统便是解决这个难题最好办法,新风换气机是一种将室外新鲜气体经过过滤、净化,热交换处理后送进室内,同时又将室内受污染的有害气体经过过滤、净化。
自然界的新风只有通过新风系统处理后才能进入机房,形成内部循环,并对新风进行过滤,使之达到一定的净化要求。
热交换处理后排出室外,而室内的温度基本不受新风影响的一种高效节能,环保型的高科技产品。
3目前机房新风系统已经受到了人们的关注,特别是一些大型机房,一般都装有新风系统,还有一些网吧也开始安装新风系统,所以现在我们去一些高档网吧或者休闲区,不会感到一股燥热难受的气息,这是因为它们装了机房新风系统,24小时保持室内通风换气,那么使用风量如何计算?机房新风系统的风量如何计算?计算机房应确定一个适宜的新风量,新风量过小或过大不能满足机房温、湿度和洁净度的要求。
建议按维持机房所需正压值和每人≥40m³/h两项中的较大值计算新风量。
某机房新风系统设计方案参考新风系统是现代建筑中常用的通风系统,可以有效地提供空气流通、新鲜空气补充和温度调节等功能,为机房提供良好的室内环境。
首先,机房新风系统设计方案需要考虑机房的使用情况和特点。
机房通常有大量的设备和人员,产生大量的热量和污染物。
因此,新风系统需要有足够的通风量,能够及时排出机房内的污染物,保证机房内空气的新鲜度。
另外,机房新风系统还需要能够提供适宜的温度和湿度,确保设备的正常运行。
其次,机房新风系统设计方案需要考虑空调与通风的配合。
机房的温度是冷却设备正常运行的重要条件,因此,新风系统需要与空调系统配合工作,确保机房的温度在适宜的范围内。
同时,空调系统也需要提供新风功能,保证机房内空气的新鲜度。
可以通过设置新风口,使空调系统引入外部新风,或者设置新风机组,专门为机房提供新风。
另外,机房新风系统设计方案还需要考虑空气过滤和净化功能。
机房内会产生大量的粉尘、颗粒物和有害气体,这些物质会对设备产生腐蚀和污染。
因此,新风系统需要设置高效的过滤器,将空气中的杂质过滤掉,保证机房内空气的纯净度。
同时,可以考虑设置空气净化器,进一步去除空气中的有害物质,提供更优质的室内环境。
此外,机房新风系统设计方案还需要合理设置新风口和排风口的位置。
新风口的位置应选择在相对新鲜的地方,远离排烟口和污染源。
同时,需要设置良好的换气系统,保证机房内空气的流通。
排风口则应选择在机房顶部或远离人员活动区域,避免产生对人员的不良影响。
最后,机房新风系统设计方案还需要考虑系统的稳定性和可靠性。
机房是重要的技术运行区域,需要7x24小时运行。
因此,新风系统需要具备良好的稳定性和可靠性,能够提供持续稳定的新风供应。
可以考虑采用备份系统,当主系统故障时,能够自动切换到备份系统,保证机房内空气的供应。
综上所述,机房新风系统设计方案需要充分考虑机房的使用情况和特点,合理设置新风口和排风口的位置,配合空调系统,具备空气过滤和净化功能,确保系统的稳定性和可靠性。
机房新风系统设计方案技术设计方案介绍设计单位:广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈业务,免费提供设计方案,价格实惠目录第一章公司简介 (3)第二章什么是新风系统 (4)一、新风系统定义: (4)二、新风系统的分类: (4)三、新风系统的作用: (4)1、单向流新风系统: (4)2、双向流新风系统: (5)3、双向流热回收新风系统: (5)四、新风系统的设计原则: (5)五、当新风系统遭遇整体家装需注意: (5)六、新风系统方案的选择 (6)七、新风系统设备的主流品牌介绍 (6)第三章新风系统的设计原则 (7)1、新风系统设计原则一: (7)2、新风系统设计原则二: (7)3、新风系统设计原则三: (7)第四章机房安装新风系统的概述及设计规范要求 (8)一、机房安装新风系统的概述 (8)二、机房新风量设计规范要求 (9)第五章机房新风系统 (9)1、新风系统原理 (9)2、机房新风系统简介 (9)3、机房新风系统功能优点 (10)第六章机房新风系统选择方案 (13)1、设计依据 (13)2、设计参数: (14)3、新风系统对比表 (14)第七章机房新风系统数值计算 (15)1、概述 (15)2、机房新风量设计规范要求 (16)3、新风系统设计方案 (16)第一章公司简介广州莱安智能化系统开发有限公司成立于是2002年,专业从事机房新风系统、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业,欢迎来电洽谈业务!质量方针:以人为本、质量第一公司成立至今,坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。
我公司为您提供的产品,关键设备采用高质量进口合格产品,一般设备及材料采用国内大型企业或合资企业的产品,各种产品企业都通过ISO9001国际质量体系认证。
有一支精良的安防建设队伍,由专业技术人员为您设计,现场有专业技术人员带领施工,有良好职业道德施工人员。

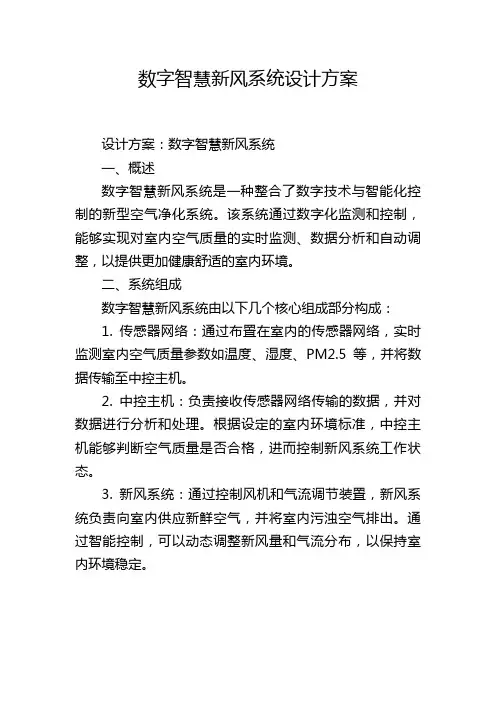

数字智慧新风系统设计方案设计方案:数字智慧新风系统一、概述数字智慧新风系统是一种整合了数字技术与智能化控制的新型空气净化系统。
该系统通过数字化监测和控制,能够实现对室内空气质量的实时监测、数据分析和自动调整,以提供更加健康舒适的室内环境。
二、系统组成数字智慧新风系统由以下几个核心组成部分构成:1. 传感器网络:通过布置在室内的传感器网络,实时监测室内空气质量参数如温度、湿度、PM2.5等,并将数据传输至中控主机。
2. 中控主机:负责接收传感器网络传输的数据,并对数据进行分析和处理。
根据设定的室内环境标准,中控主机能够判断空气质量是否合格,进而控制新风系统工作状态。
3. 新风系统:通过控制风机和气流调节装置,新风系统负责向室内供应新鲜空气,并将室内污浊空气排出。
通过智能控制,可以动态调整新风量和气流分布,以保持室内环境稳定。
4. 数据存储与分析系统:将传感器网络采集到的数据存储在云端或本地数据库中,并进行数据分析,形成历史记录和趋势,以便后续参考和优化。
三、系统工作流程数字智慧新风系统的工作流程如下:1. 传感器网络实时采集室内空气质量参数,并将数据传输至中控主机。
2. 中控主机接收并分析传感器数据,根据设定的室内环境标准判断空气质量是否合格。
3. 若空气质量不合格,中控主机将控制信号发送给新风系统,要求增加新风量。
4. 新风系统根据信号调整风机转速和气流调节装置,向室内供应新鲜空气。
5. 同时,新风系统将污浊的室内空气排出。
6. 传感器网络不断采集数据,中控主机持续监测和调整新风系统的工作状态。
7. 传感器数据存储在数据库中,供后续查询和分析使用。
四、系统特点与优势数字智慧新风系统具有以下特点与优势:1. 实时监测与自动调整:通过传感器网络实时监测空气质量参数,中控主机能够根据数据判断和调整新风系统的工作状态,实现自动化控制。
2. 精确的空气质量控制:通过数据分析和调控,数字智慧新风系统能够根据设定的室内环境标准,精确控制室内空气质量,保证用户的健康与舒适。

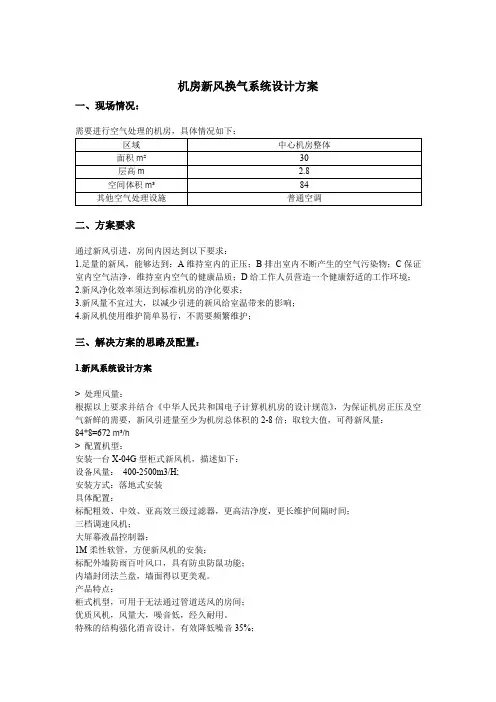

机房新风换气系统设计方案一、现场情况:需要进行空气处理的机房,具体情况如下:二、方案要求通过新风引进,房间内因达到以下要求:1.足量的新风,能够达到:A维持室内的正压;B排出室内不断产生的空气污染物;C保证室内空气洁净,维持室内空气的健康品质;D给工作人员营造一个健康舒适的工作环境;2.新风净化效率须达到标准机房的净化要求;3.新风量不宜过大,以减少引进的新风给室温带来的影响;4.新风机使用维护简单易行,不需要频繁维护;三、解决方案的思路及配置:1.新风系统设计方案> 处理风量:根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》,为保证机房正压及空气新鲜的需要,新风引进量至少为机房总体积的2-8倍;取较大值,可得新风量:84*8=672 m³/h> 配置机型:安装一台X-04G型柜式新风机,描述如下:设备风量:400-2500m3/H;安装方式:落地式安装具体配置:标配粗效、中效、亚高效三级过滤器,更高洁净度,更长维护间隔时间;三档调速风机;大屏幕液晶控制器;1M柔性软管,方便新风机的安装;标配外墙防雨百叶风口,具有防虫防鼠功能;内墙封闭法兰盘,墙面得以更美观。
产品特点:柜式机型,可用于无法通过管道送风的房间;优质风机,风量大,噪音低,经久耐用。
特殊的结构强化消音设计,有效降低噪音35%;三种送风方式:前送风(直接送风)、顶送风(管道送风)、下送风(管道送风);产品参数表:型号X-04GA风量(m3/h)400噪音Db(A)42余压(PA)_50功率(W)50用电要求220过滤效率(%)〉95%安装重量(kg)45包装重量(kg)50外形尺寸mm(l*w*h)390*520*1030进口尺寸mm(l*w*h)250*200送风口尺寸mm (l*w*h)250*300/208*232进风口距地尺寸mm1102.排风系统设计方案> 机房需要正压和洁净的空气环境,排风量不得过大,同时排风要防止污风倒流,必须做好密闭。
机房新风系统
机房新风系统是一种用于机房空气处理的系统,主要功能是将室外新鲜空气引入机房,并通过过滤、加热、冷却等处理,达到提供适宜的环境条件的目的。
以下是机房新风系统的一些特点和重要组成部分:
特点:
1. 提供新鲜空气:机房长时间运行会导致空气变得污浊,机房新风系统能够不断引入新鲜空气,保证机房内空气质量。
2. 温湿度控制:机房新风系统可以根据实际需要,调节空气的温度和湿度,保持机房内的恒温恒湿环境。
3. 净化过滤:机房新风系统配备有过滤器,可以过滤掉空气中的灰尘、细菌、病毒等有害物质,提高空气质量。
4. 能耗低:机房新风系统采用先进的能耗控制技术,能够节省能源,降低运行成本。
组成部分:
1. 新风机组:用于将室外的新鲜空气引入机房。
2. 过滤器:用于过滤空气中的灰尘、微粒等杂质。
3. 湿度调节器:用于调节空气的湿度,保持适宜的湿度水平。
4. 加热器和冷却器:用于调节空气的温度,保持适宜的温度水平。
5. 输送管道和风口:用于将处理好的新风送入机房,并均匀分布。
总之,机房新风系统在机房空气处理方面起到了重要的作用,可以提供良好的空气质量和适宜的环境条件,保证机房设备的正常运行和数据安全。
新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出,在室内会形成“新风流动场”的原理,从而满足室内新风换气的需要。
实施方案是:采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风,由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热(冬天)。
排风经过主机时与新风进行热回收交换,回收大部分能量通过新风送回室内。
借用大范围形成洁净空间的方案,保证进入室内的空气是洁净的。
以此达到室内空气净化环境的目的。
新风的传输方式采用置换式,而非空调气体的内循环原理和新旧气体混合的不健康做法,户外的新鲜空气通过负压方式会自动吸入室内,通过安装在卧室、室厅或起居室窗户上的新风口进入室内时,会自动除尘和过滤。
同时,再由对应的室内管路与数个功能房间内的排风口相连,形成的循环系统将带走室内废气,集中在排风口“呼出”,而排出的废气不再做循环使用,新旧风形良好的循环。
而且,考虑到能源的节约和再利用,排走的空气都会被做热回收,而回收率达到80%以上,作为新的能源。
利用中央新风系统处理通风死角影响居室通风效果的除了整体的建筑形式(板、塔)外,楼体摆放的位置也应该有科学依据。
正如城市下风向地区大气污染不容易消散一样,社区也存在通风死角。
居住在此区域的居民,即使开窗也不能形成空气有效流通,或者不能补充高质量新风。
建工未来城通过计算机模拟图,科学计算出楼体的位置和外形,缓解冬季北风压力,不形成社区通风死角,从而使室外污染物尽快消散,形成高质量的室外“新风”。
采用中央新风系统,一方面可以确保新风,又避免采暖期间新风量过大造成的能源浪费,同时可以避免业主过分的节约,比如说夜间开空调,把窗户所有都密闭,导致新风量不够带来的危害。
要改善室内空气污染,提高室内空气质量的最直接有效的办法就是提高室内空气的流通。
--新风系统的方案设计方法:设计方案时,即便再简单的方案,我们也应该先做方案、再扒图纸、作出预算的程序,这样我们就不会丢项、报错。
复杂的项目,应该编制联系人表格;方便现场沟通;一、确定新(排)风机的风量:空调系统的新风量依据机房设计规范应取以下三项中的最大值:1.室内总送风量的5%;因此我们需要知道空调型号,循环风量,数量;32.保证工作人员每人40m-60/h;,因此我们需要知道最大工位数,但通常这个因素都不会影响到最终的风量取值;维持室内正压:即主机房相对于室外9.8PA,其他房间相对于室外4.9P A;通常,3.我们取机房的容积的2倍配置新风量;因此我们需要知道室内的长宽高,高度指参与循环的高度,通常指楼板间距。
二、根据室内特点,确定适用的新(排)风机的形式:柜式特点:好看安装简单效果直观使用方便维护方便,但是要求安装在新风采集口附近,占用地面,设备价稍贵(总造价未必贵,因为节省很多安装费);吊顶式特点:隐藏安装,不占地;设备价格相对便宜,安装位置灵活,但安装费较高,维护较麻烦,效果不直接;窗机简单便宜,过滤效率低,易堵;一般与中间商商量采取;三、确定功能:需要温度预处理吗需要双向换气吗需要主动排风吗需要余压阀吗需要防火阀吗过滤级别有无特别要求确定新(排)风系统的路由,新(排)风从何处进经过什么路线最终送(排)四、到何处此时需要尽量详细的平面图纸,并在图纸上标明制作草图;路线要保证可行,尽量少弯头、三通等增加阻力的设计。
一般新风要送到机房空调回风口1m距离内;如果直接送到室内,则风管尽量减少阻力。
风口布局在门口附近,人感觉正压较大,因为人通常通过门缝漏风感觉正压的。
风道系统不要阻隔空调系统的回风。
要考虑梁的走向,梁下空间一般较低。
正规的排烟风道尽量伸到地板下抽出烟气,因为烟气比重大,是沉在地面上的。
新风换气机的两个外墙风口距离要尽量远,最好1.5m以上,防止短路。
室内的送排----风口同理也要尽量远。
数据中心新风系统工作原理
数据中心新风系统是一种用于调节数据中心内部空气质量的设备,其主要工作原理是通过新风系统将外部新鲜空气引入数据中心,并通过过滤、加湿、降温等方式对空气进行处理,从而满足数据中心内部空气质量的要求。
具体来说,数据中心新风系统主要包括以下几个部分:
1. 新风进风口:新风系统通过进风口将外部新鲜空气引入数据
中心。
2. 过滤器:进入数据中心的新鲜空气需要通过过滤器进行过滤,以去除其中的尘埃、细菌、病毒等有害物质。
3. 加湿器:数据中心内部的空气往往较为干燥,因此新风系统
还需要通过加湿器对空气进行加湿,以保持合适的湿度水平。
4. 制冷器:在夏季或高温环境下,数据中心内部温度往往较高,因此新风系统还需要通过制冷器对空气进行降温,以保持适宜的温度。
通过以上工作原理,数据中心新风系统可以有效地提高数据中心内部空气质量,减少空气中的有害物质,保证数据中心的稳定运行和设备的正常工作。
- 1 -。
机房新风系统施工方案1. 引言随着信息技术的快速发展,机房已成为现代企业不可或缺的基础设施。
在机房内部,大量电子设备运行会产生大量的热量和废气,如果不及时处理,会导致设备故障和操作员的不适。
因此,一个高效的机房新风系统是非常重要的。
本文档将介绍机房新风系统的施工方案,包括系统组成、施工流程和注意事项等内容。
2. 系统组成机房新风系统主要由以下几个组成部分组成:2.1 新风机组新风机组是机房新风系统的核心部分,负责将室外新鲜空气引入机房,实现空气的循环和过滤。
新风机组通常包括风门、滤网、送风机和回风机等组件。
2.2 排风设备排风设备用于将机房内的废气排出室外,常见的排风设备有排风扇和通风管道等。
2.3 风道系统风道系统是机房新风系统中的传输通道,用于输送新风和排放废气。
风道系统需要根据实际情况设计并安装相应的风道管路和连接件。
3. 施工流程机房新风系统的施工流程一般可分为以下几个步骤:3.1 方案设计在施工前,需要根据机房的实际情况制定相应的系统方案。
方案设计包括确定新风机组和排风设备的型号、布局设计以及风道系统的路径和尺寸等。
3.2 材料准备根据方案设计的要求,准备所需的管道、连接件、风机等材料。
3.3 施工安装按照方案设计和材料准备的要求,进行系统的施工安装。
首先安装新风机组,并进行电气连接和调试。
然后安装排风设备,并与新风机组进行连接。
最后安装风道系统,并进行风道连接和密封处理。
3.4 调试运行施工安装完成后,进行系统的调试运行。
检查新风机组和排风设备的工作状态,确保系统正常运行。
同时通过检测室内空气质量、温度和湿度等指标,对系统进行调整和优化。
3.5 操作培训在系统调试完成后,对机房操作员进行相应的操作培训。
培训内容包括系统的正常运行和维护,以及应对突发状况的应急处理方法。
4. 注意事项在机房新风系统的施工中,需要注意以下几个方面:•确保系统的设计符合相关规范和标准,满足机房的安全要求和舒适性要求。
机房新风系统设计方案一、项目背景机房是存放重要设备的重要场所,设备在长时间运行过程中会产生大量的热量,机房内的温度和空气质量对设备的性能和寿命有着直接的影响。
因此,机房需要采用新风系统来保证室内的温度和空气质量。
二、设计原则1.温度控制:机房内的温度应保持在设备可接受的范围内,通常应控制在25-30摄氏度之间。
2.空气流通:机房内的空气应保持流通,以降低局部温度过高的风险。
3.空气净化:机房内的空气应尽量净化,减少灰尘、细菌等对设备的影响。
4.低噪音:机房内的新风系统应该尽量减少噪音的产生。
三、系统组成1.主要设备:新风机、新风排风管道、新风口、排风口等。
2.控制设备:温度传感器、湿度传感器、CO2传感器等。
3.辅助设备:过滤器、换热器、风机等。
四、系统工作原理1.温度控制:通过温度传感器检测机房温度,当温度超过设定值时,新风系统自动启动,将室外新鲜空气引入机房,降低温度。
2.空气流通:安装新风口和排风口,使机房内外空气循环流通,提高空气质量。
3.空气净化:通过过滤器净化新风,减少灰尘、细菌等对设备的危害。
4.低噪音:采用低噪音的风机和新风口,减少系统运行时的噪音。
五、系统详细设计1.新风机:选用高效低噪音的新风机,根据机房的面积和热负荷计算风量需求。
2.新风排风管道:选用耐高温、耐腐蚀的材料,避免对机房内设备产生负面影响。
3.新风口:根据机房内的空气流通状况,合理布置新风口,确保室内空气流通畅通。
4.排风口:根据机房内的空气流通状况,合理布置排风口,排出室内热量和污浊空气。
5.控制设备:温度传感器、湿度传感器和CO2传感器连接到控制系统,实时监测机房内的温度、湿度和CO2浓度,并根据设定值自动调节系统运行。
6.辅助设备:过滤器安装在新风系统的进风口处,过滤空气中的灰尘、细菌等有害物质;换热器可以回收排出的热量,并将其利用于供暖等方面;风机可增加系统的风量,并调整风速。
六、系统运行与维护1.系统运行:根据设定值,新风系统自动调节空气温度,保持机房的稳定温度;新风系统每天定时开启和关闭,保证机房的空气流通。
机房新风系统设计方案机房新风系统设计方案1. 引言随着信息化时代的快速发展,计算机技术在各个领域的应用日益广泛。
机房作为计算机设备的集中存放和运行场所,其稳定性和可靠性对整个计算机系统的运行至关重要。
机房内的温度、湿度和空气质量等因素对计算机设备的性能和寿命有着直接影响。
本文将就机房新风系统的设计方案进行详细的介绍和阐述。
2. 设计目标机房新风系统旨在为机房提供新鲜的空气,有效降低温度,调节湿度,并保持适宜的空气质量,提供良好的工作环境。
其主要设计目标包括:•维持机房内的温度在合适范围内,保证计算机设备的正常运行;•调节机房内的湿度,控制在合理的范围,防止湿度过高或过低对设备产生损害;•提供适量的新鲜空气,排除机房内的尘埃、异味以及二氧化碳等有害物质,确保空气质量达标;•实现机房新风系统的自动控制,提高操作的便利性和效率;•降低能源消耗,提高能源的利用效率。
3. 设计方案机房新风系统的设计方案包括以下几个方面:3.1 温度控制为了保证机房内的温度在合适范围内,可以采用以下措施:•安装温度传感器,实时监测机房内的温度;•配置温度调节装置,根据实时温度数据调整空调的运行状态;•安装散热设备,如风扇或散热片,辅助空调降低机房温度;•设计合理的机房布局,保证设备之间有足够的间距,避免热量集中。
3.2 湿度调节湿度是机房内另一个重要的参数,过高或过低的湿度都会对设备的性能和寿命产生不利影响。
以下是湿度调节的建议:•安装湿度传感器,实时监测机房内的湿度;•配置加湿器和除湿器,根据湿度数据调整加湿或除湿的操作;•注意机房的密封性,避免外界湿气的进入;•定时清洁空调的湿度调节装置,避免管道堵塞。
3.3 新风换气机房内的新风换气是保证空气质量的重要环节,可以通过以下措施实现:•安装空气质量传感器,实时监测机房内的空气质量;•设置一个合适的新风量,根据空气质量数据调整新风系统的运行;•定期清洁空气过滤器,减少尘埃和异味的污染;•安装空气消毒装置,杀灭机房内的细菌和病毒。
机房新风系统设计方案一、实施背景随着信息技术的快速发展,机房作为信息系统的核心设施,承载着大量的服务器和网络设备。
机房的环境质量对设备的稳定运行和寿命有着重要的影响。
然而,由于机房内部设备密集、热量大,通风不畅,容易导致设备过热、散热不良等问题。
因此,设计一个高效的机房新风系统变得尤为重要。
二、工作原理机房新风系统通过引入新鲜空气,将机房内部的热量和污染物排出,从而改善机房的室内环境质量。
新风系统的工作原理主要包括以下几个步骤:1.新风进风:通过新风系统将新鲜空气从室外引入机房,保持室内外空气的流通。
2.空气净化:通过过滤器对进入机房的空气进行净化处理,去除悬浮颗粒物和有害气体。
3.空气调节:对进入机房的空气进行温度和湿度调节,确保室内环境的舒适度。
4.空气循环:通过风机将处理后的空气均匀地分布到机房各个角落,保证机房内的空气流通。
5.废气排放:将机房内产生的废气通过排风系统排出机房,避免废气对设备和人员的影响。
三、实施计划步骤1.需求分析:根据机房的实际情况和需求,确定新风系统的设计参数和功能要求。
2.方案设计:根据需求分析结果,设计新风系统的布局、风管路径、设备选型等。
3.施工准备:准备所需材料和设备,安排施工人员,制定施工计划。
4.施工安装:按照设计方案进行新风系统的安装和调试。
5.系统调试:对新风系统进行调试和优化,确保系统的稳定运行。
6.运行维护:定期对新风系统进行检查和维护,保证系统的正常运行。
四、适用范围机房新风系统适用于各类机房,包括数据中心、服务器机房、通信机房等。
无论是大型机房还是小型机房,都可以通过新风系统改善室内环境质量。
五、创新要点1.高效过滤器:采用高效过滤器对进入机房的空气进行净化处理,有效去除悬浮颗粒物和有害气体。
2.智能控制系统:引入智能控制系统,实时监测机房的温度、湿度和空气质量,自动调节新风系统的运行状态。
3.节能设计:通过合理的风量控制和能量回收技术,降低新风系统的能耗,实现节能效果。
JF系列机房智能新风系统
计算机房设计规范---机房到室外正压应不低于9.8Pa,到过道应不低于4.98Pa。
市面上的机房新风机只考虑了增压问题,散热和压力超出的泄压需要单配机房排风机或余压阀来解决处理,在安装与使用方面很不科学,机房新风系统设计已经到了智能化控制模式,传统的机房新风机已经达不到使用要求。
我公司依据机房环境需求,新近推出了JF-L系列,不仅可以维持机房正压,而且泄压排风也与新风机联动运行,散热增压泄压一体化设计,并配置了高端智能控制系统,远程监控新风系统;并提供标准MODBUS通信协议,实时提供新风系统运行情况,实时显示机房环境温度、湿度与报警情况、空气洁净度状态等。
标准型机房专用新风换气机技术特点:
ISO4级净化标准(十万级至三十万级洁净机房标准)
多级过滤,标准配置初效/中效/亚高效(可选装电子静电亚高效过滤器)
突发断电自动重启功能,重要信息自动存储,信息掉电保护后无需重新设置
16时段时间控制系统,可依据现场需求,设置不同时段开关新风排风机
过滤器声光报警控制装置,及时提醒客户更换过滤器并清洗维护设备
高温、低温、高湿、低湿、高压、低压、过流过载、漏水溢水显示并声光报警三速低噪音风机,控制更合理
即插型过滤器设计,维护更方便
智能温湿度传感器,实时显示室内温湿度,自动功能切换,并可与空调监控联动强力消音降噪材料,有效降低噪音40%
新风与消防联动,力保机房安全运行
智能的排风系统,突发情况可自动排烟
新风与散热排风联动功能,排风可选方式(管道式、壁挂式、窗式)
标准MODBUS通信协议,RS485远程监控端口,实时监控新风机的运行状态
智能报警选配模块:短信报警提示功能模块、GPRS物联网报警监控模块
实时显示实际环境温度、湿度、室内空气洁净度
具有风机运行模式设定功能,可设定高速风、中速风、低速风控制
触摸式液晶显示的中文面板,实现了设备操作及运行的可见性
机组全钢板设计,最高使用寿命高达15年
新风排风压差计算功能,室内到室外高于9.8Pa
防结漏系统,冷凝水自控处理系统
柜式机房专用新风换气一体机技术参数:
型号JF-L500H JF-L1500H JF-L2500H JF-L5000H
新风风量(m3/h)400-500-600 800-1200-1600 2000-2500-3000 4000-5000-6000 排风量(m3/h)400 600 1000 2000 余压(Pa) 50 80 160 200
功率(W) 120 220 500 1000
过滤段初效/中效/亚高效
噪音Db(A) 42 48 53 55 电压220V/50HZ
重量(kg) 48 53 85 118
机器尺寸(mm)500×450×1650 660×500×1850 1260×525×2050 进风法兰尺寸(mm)370×240 500×300 1000×300
排风法兰尺寸(mm)200×200 300×300 620×300
送风法兰尺寸(mm)电动百叶出风口
随机附件防雨百叶、软联接件、远程监控软件MODBUS通信协议
防结露系统不锈钢蓄水与DN15冷凝水收集出口控制系统触摸式智能控制器
检修口机器侧面(无螺丝锁扣式检修门)。
