高标准基本农田建设项目地形图测绘要求

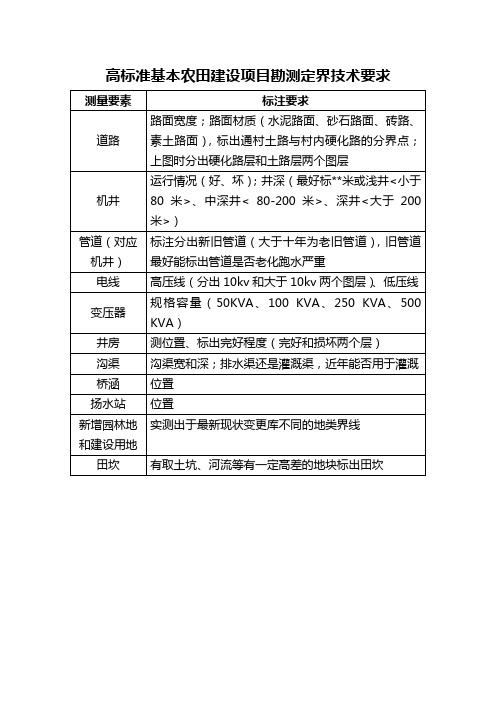

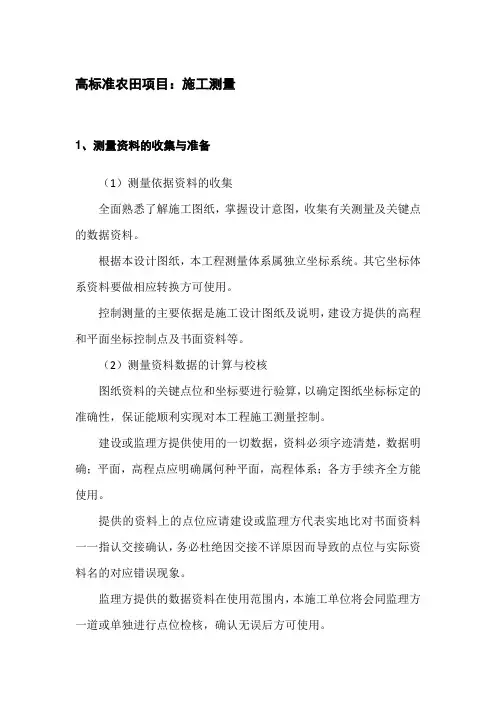

高标准农田项目：施工测量1、测量资料的收集与准备（1）测量依据资料的收集全面熟悉了解施工图纸，掌握设计意图，收集有关测量及关键点的数据资料。

根据本设计图纸，本工程测量体系属独立坐标系统。

其它坐标体系资料要做相应转换方可使用。

控制测量的主要依据是施工设计图纸及说明，建设方提供的高程和平面坐标控制点及书面资料等。

（2）测量资料数据的计算与校核图纸资料的关键点位和坐标要进行验算，以确定图纸坐标标定的准确性，保证能顺利实现对本工程施工测量控制。

建设或监理方提供使用的一切数据，资料必须字迹清楚，数据明确；平面，高程点应明确属何种平面，高程体系；各方手续齐全方能使用。

提供的资料上的点位应请建设或监理方代表实地比对书面资料一一指认交接确认，务必杜绝因交接不详原因而导致的点位与实际资料名的对应错误现象。

监理方提供的数据资料在使用范围内，本施工单位将会同监理方一道或单独进行点位检核，确认无误后方可使用。

所有的测量数据计算由承担相应责任的测量专业人员进行。

所有的测量计算数据制定核定制度，做到所有的成果资料均有核定。

主要方法有复算校核、对算校核、几何条件校核和改变计算方法校核等。

主要测量控制点采用全站仪相互复测检核，杜绝错误现象。

（3）测量资料的管理一切的测量定位的原始控制资料要设立专人保管，建立借用制度。

收集整理并妥善保存工程施工过程的测量数据记录资料，随时以备查考和交工存档。

工程施工完成要对本单位施工的边坡全长进行相应的竣工测量，形成竣工资料要可靠真实，交与建设单位和存档。

2、测量工作的组织体系（1）测量控制的工作划分本工程为高标准农田建设项目工程，施工配合较困难，作业面也存在相互制约影响的情况，细部测量工作任务繁重，沿线控制点的保护尤为重要。

因此，按工作划分为测量指挥与协调；沿线主控点、主控线控制、变形监测；施工测量放线。

测量指挥与协调——主要负责与建设或监理方代表的联络；负责相关测量资料的收集，计算。

测量资料、点位的交接；负责对边坡沿线的主控点、主控线；高程施工控制首级点测量控制测量指挥，施工测量放线各相关单位的协调，主要计算资料的检查复核工作；督促各项测量管理制度的执行。

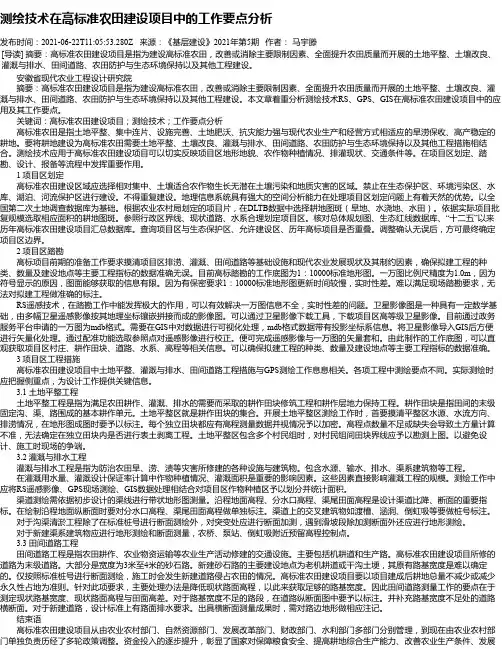

测绘技术在高标准农田建设项目中的工作要点分析发布时间：2021-06-22T11:05:53.280Z 来源：《基层建设》2021年第5期作者：马宇滕[导读] 摘要：高标准农田建设项目是指为建设高标准农田，改善或消除主要限制因素、全面提升农田质量而开展的土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程建设。

安徽省现代农业工程设计研究院摘要：高标准农田建设项目是指为建设高标准农田，改善或消除主要限制因素、全面提升农田质量而开展的土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程建设。

本文章着重分析测绘技术RS、GPS、GIS在高标准农田建设项目中的应用及其工作要点。

关键词：高标准农田建设项目；测绘技术；工作要点分析高标准农田是指土地平整、集中连片、设施完善、土地肥沃、抗灾能力强与现代农业生产和经营方式相适应的旱涝保收、高产稳定的耕地。

要将耕地建设为高标准农田需要土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程措施相结合。

测绘技术应用于高标准农田建设项目可以切实反映项目区地形地貌、农作物种植情况、排灌现状、交通条件等。

在项目区划定、踏勘、设计、报备等流程中发挥重要作用。

1 项目区划定高标准农田建设区域应选择相对集中、土壤适合农作物生长无潜在土壤污染和地质灾害的区域。

禁止在生态保护区、环境污染区、水库、湖泊、河流保护区进行建设。

不得重复建设。

地理信息系统具有强大的空间分析能力在处理项目区划定问题上有着天然的优势。

以全国第二次土地调查数据库为基础。

根据农业农村局划定的项目片，在DLTB数据中选择耕地图斑（旱地、水浇地、水田）。

依据实际项目批复规模选取相应面积的耕地图斑。

参照行政区界线、现状道路、水系合理划定项目区。

核对总体规划图、生态红线数据库、“十二五”以来历年高标准农田建设项目汇总数据库。

查询项目区与生态保护区、允许建设区、历年高标项目是否重叠。

地形图测绘的技术要求地形图应表示测量控制点交通及辅助设施、管线及辅助设施、水系胡辅助设施、境界、地貌和土质植被等各项地物、地貌要素，以及地理标注等。

地形图的测绘与取舍除应符合《城市测量规范》中的有关规定外，还应符合下列要求：⑴地形图的测绘，应真实反映地物、地貌的状况。

⑵测区内所有的等级控制点和图根控制点均应用图式绘于图上。

⑶房屋测绘简易棚房、临时工棚不予测绘，但以砌砖为墙体的较整齐正规的简易房屋则应测绘。

⑷花圃、绿化带①建筑区内的绿化带一般用花圃符号表示，大片的草坪用草地符号。

高出地面的花坛，用实线分隔；与地面同高的绿化地用地类界符号分隔，当花坛或绿化地的边界与内部道路重合时，重合部分只绘内部道路线。

②活树篱笆符号在图示中属于栏栅类地物，起隔离作用的带状灌木按此符号表示，花圃周边的矮冬青树虽然也起隔离作用，但它与花圃是一整体，主要作用还是绿化，因此可不绘活树篱笆符号。

⑸道路、河流公路应按图式绘路面线（铺面）和路肩线，路面线用0.3mm的粗实线，路边用0.1mm的细实线。

桥梁与道路连接处应按图式以适当的空隙予以分隔，以突出桥梁位置。

河流、小沟不需测注河（沟）底高程， 2.5m宽以下小沟的沟边，不绘陡坎符号。

⑹其它地物电力线、通讯线一律不连线，高压线只是在通过主干道路时连线。

地形图上电杆、路灯、消防栓、各类控制箱等地物的点位，应该是该地物的中心。

测量这些地物时，应采用偏镜法确定其中心位置的坐标，不应以棱镜的位置作为该地物的点位。

门墩的符号应与实地方向一致，方块符号的中心应是门墩的中心，不应随意标绘。

⑺注记单位名称的注记应简洁、准确。

②开发地块按以下三类情况注记：已平整或正在平整的地块注“平土区”；已开始施工的地区注“施工区”；无规则的挖掘沙、石土的场地注“乱掘区”，场地较长的明显陡坎，按实地情况测绘。

③钢结构、钢筋混凝土结构的厂房不注“钢”，而注名“砼”。

一般铁皮房按照简易房表示。

④水系名称应用斜体字注记。

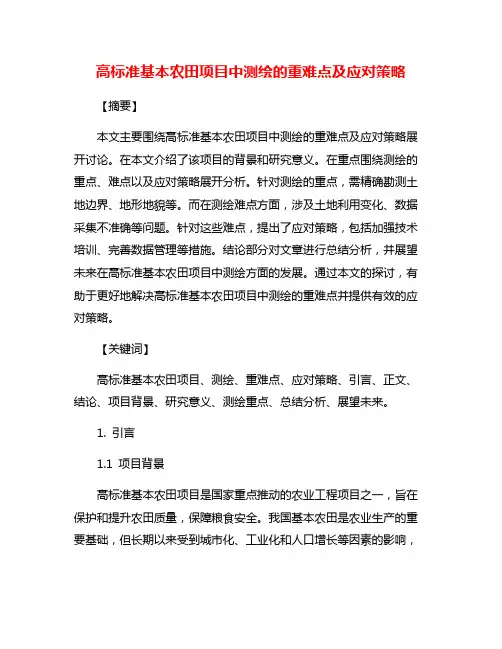

高标准基本农田项目中测绘的重难点及应对策略1. 引言1.1 项目背景高标准基本农田项目是国家推动农村土地保护和粮食安全的重要举措。

该项目旨在划定保护范围，优化农田结构，提高农田质量和产量。

通过对农田进行测绘和规划，可以确保土地利用的科学性和高效性，为农业生产提供坚实的基础支撑。

随着国土资源的日益加速消耗和城市化进程的加快，高标准基本农田项目显得尤为重要。

在当前社会背景下，土地资源的有限性使得保护和有效利用成为当务之急。

而高标准基本农田项目的实施，可以有效保护国家的粮食安全，维护环境生态平衡，促进农民增收致富。

通过科学合理的测绘和规划，可以最大限度地发挥土地资源的潜力，提高土地的利用效率。

高标准基本农田项目的开展对于我国的农业发展和生态环境保护具有重要意义。

【内容结束】1.2 测绘的重要性测绘在高标准基本农田项目中具有重要意义。

测绘可以确保土地资源的准确性和可靠性，为项目的顺利实施提供可靠的数据支持。

测绘可以为土地规划、设计和管理提供基础信息，帮助农田资源的合理利用和保护。

测绘还可以帮助农户更好地了解自己的土地资源，制定合理的种植计划和农业生产方案。

测绘是高标准基本农田项目中不可或缺的一环，其重要性不言而喻。

通过科学精准的测绘工作，可以有效提高农田资源的利用率，保障农业生产的持续发展。

加强对测绘工作的重视和支持，提高测绘技术水平，是保障高标准基本农田项目成功实施的关键因素。

2. 正文2.1 测绘中的重难点1. 土地边界模糊不清：在实际测绘过程中，有些农田的边界并不清晰，可能存在争议或者存在自然界限不明显的情况，这就给测绘工作带来了一定的困难。

如何准确地确定土地的边界是测绘中的一个重要难点。

2. 土地利用类型复杂多样：在农田项目中，不同的土地可能有不同的利用类型，例如耕地、林地、草地等。

如何准确地划分各种土地利用类型，保证测绘结果的准确性和可靠性，是测绘中的另一个重要难点。

3. 高标准基本农田保护要求严格：高标准基本农田的保护要求非常严格，需要确保测绘结果的准确性和完整性。

附录A（资料性附录）技术要求A.1 控制测量A.1. 1 控制点位选定的一般要求控制点位的选定应做到相邻点之间通视良好，保证便于观测，以不受旁折光等的影响；测距边位置的选择，须满足相应测距方法对地形、仪器等因素的要求。

A.1. 2 平面控制测量A.1. 2.1 GPS平面控制点位置的选择与埋石的规定GPS平面控制测量点位的基础应坚实稳定，易于长期保存，并用有利于安全作业；点位应便于安置接收设备和操作，视野开阔，被测卫星的地平高度角应大于15度；点位应远离大功率无线电发射源(如电视塔、微波站等)，其距离不得小于200m，并应远离高压输电线，其距离不得小于50m；附近不应有强烈干扰接收卫星信号的物体；交通设施应便于作业；应充分利用符合上述要求的旧有的控制点及其标石和觇标。

A．1．2．2距离测量本规范所述距离测量为电磁波测距，各项指标适用于中、短程红外测距仪。

中、短程的划分，短程为3km以下；中程为3～15km。

从适用精度出发，当测距长度为1km时，仪器精度分为I、II、ⅡI三个级别，分别代表当前生产的红外测距仪的高、中、低的三个等级的仪器水平。

测距的主要技术要求应符合表A．1的规定。

测距的主要技术要求是根据多数工程测量单位历年来的生产实践经验按以下各项而制定的：a) 测回较著是根据不同距离按各级仪器的标称精度规定的；b) 单程测同间较差为一测同较筹乘以2；c) 往返较差是各往、返测同间取平均值后，按仪器标称精度的极限值(2倍)作为限差的；d) 仪器等级、测同次数及总测回数是根据该等级距离要求达到的测距精度而作出的规定。

A．1．3高程控制测量A．1．3 1水准测量水准观测的主要技术要求是从不同水准仪型号和采用的不同水准尺出发，经过水准观测时的理论分析，提供出来的数据指标，并根据历年来工程测量单位的实践经验，加以补充．修订而成，见表A．2及表A．3的规定。

A．1．3．2电磁波测距三角高程测量电磁波测距三角高程测量的主要技术要求，应符合表A．4的规定。

土地测量图绘制的基本要求与规范引言：土地测量图作为土地管理和土地交易的重要依据，在现代社会具有不可忽视的作用。

它的准确性和规范性直接关系到土地的权属、利用和交易。

本文将从测量基准、坐标系统、尺度、符号标注和图件格式等方面，阐述土地测量图绘制的基本要求与规范。

一、测量基准：土地测量图的绘制必须以可靠的测量基准为依据。

测量基准分为水平基准和垂直基准。

水平基准应选择国家或地方法定的测量基准，确保测量结果准确可靠。

垂直基准则应选用合理的高程系统，如使用国家高程基准或地方高程基准。

二、坐标系统：土地测量图应采用统一的坐标系统进行绘制，以确保不同测量资料之间的空间关系正确无误。

常用的坐标系统包括平面直角坐标系和大地坐标系。

在绘制土地测量图时，应根据测区的特点合理选择坐标系统，并在图件上明确标注所用的坐标系统和坐标原点位置。

三、尺度：土地测量图绘制的尺度应根据实际需要进行选择。

常用的尺度有1：500、1：1000、1：2000等。

大比例尺图适合于规模较小的土地区域，能够更好地反映地形地貌和地物特征；小比例尺图适合于大范围的土地区域，能够突出土地分布和空间布局。

在绘制土地测量图时，尺度的选择应根据实际需要，综合考虑纸张大小、图幅比例和图件细节等因素。

四、符号标注：土地测量图的符号标注应简洁明了，准确表达土地特征和属性。

符号标注应符合国家或地方相关标准，保持与实地情况的一致性。

常见的符号标注包括地貌形态、地物类型、建筑物、道路、水体等，应根据不同类型土地的特点选择相应的符号进行标注。

标注文字应选用标准字体，大小适中，清晰可辨。

五、图件格式：土地测量图应采用规范的图件格式进行绘制，以确保图件的结构合理、信息准确、易读性和保存性良好。

常见的图件格式包括图幅、图例、图名、比例尺等。

图幅应根据土地的大小适当调整，同时，图幅内的地物应分块安排，避免拥挤和错位。

图例应清晰明了，包含主要符号的说明和使用方法。

图名应简明扼要，反映土地的位置和名称。

一、二、三、实施方案介绍4.1、项目概况XX县2016年高标准基本农田建设项目涉及XX县3个乡镇，建设规模约3.5万亩。

XX县属长江中下游平原，地势呈南北略高，渐向中间腹地姑溪河倾斜。

东北和中部有部分丘陵山地，境内以平原为主，主要有冲积平原、冲积湖积平原、湖积平原等，平原圩区占总面积65%。

项目区农村道路、沟渠分布众多，田块权属分割凌乱，农业生产成本高。

项目实施后，可以改变现有田块局部格局，使项目区成为田块规整、路网相通、水利设施完备的高产稳产区。

项目实施后预计生产能力可提高15%左右，生产成本降低10%—15%。

项目区将按照“田规整、路成框、林成网、旱能浇、涝能排”的要求进行高标准建设。

通过项目的实施，提高耕地质量，增加耕地面积，以达到提高改善农业生产条件，提高农业生产能力，增加粮食产量的目的。

项目目的是通过完善项目区内交通设施，便于农田耕作；通过完善田间灌溉设施，使现有骨干水利工程发挥更大效益，提高项目区内耕地抵御干旱的能力；通过完善田间排水沟，使项目区内的田间排水系统与骨干排水沟合理衔接。

项目立足于提高农业综合生产能力，促进补充耕地数量、质量和生态协调统一，资金和资源合理配置，项目的实施进一步在改善农业生产条件和生态环境，提高土地利用效率，增强农业综合生产能力，建设高标准基本农田，促进农村发展和农民增收等方面作出巨大贡献。

项目区通过土地整治，水源工程的实施，提高了植被覆盖率，农田生态景观和生态屏障功能进一步发挥，当地生态环境得到改善。

XX县2016年高标准基本农田建设项目建设将充分发挥项目区特色，充分利用现有的资源条件，改善项目区水源环境，发展节约、集约灌溉模式，为水资源的可持续利用打下基础。

土地整治已成为深受广大农民欢迎的“惠民工程”。

通过土地整治项目实施，不仅提高土地的生产能力，而且可以直接给农民带来经济收入，如项目建设期间，农民投工投劳，可以直接增加收入。

其次通过项目实施，为农民提供了接触新技术、新农业的机会，提高了农民的耕作水平。

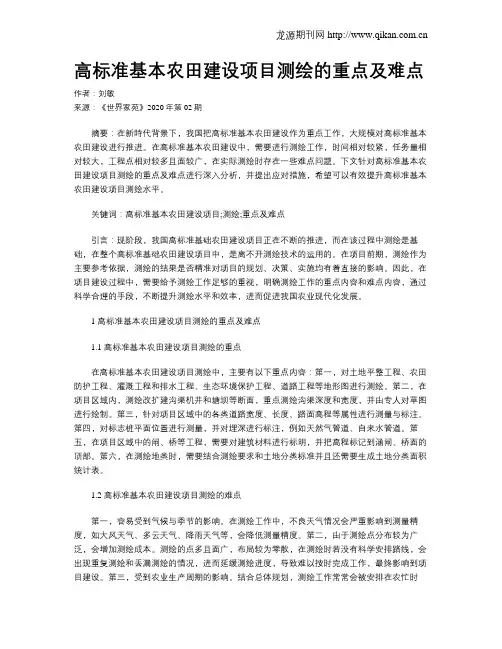

高标准基本农田建设项目测绘的重点及难点作者：刘敏来源：《世界家苑》2020年第02期摘要：在新時代背景下，我国把高标准基本农田建设作为重点工作，大规模对高标准基本农田建设进行推进。

在高标准基本农田建设中，需要进行测绘工作，时间相对较紧，任务量相对较大，工程点相对较多且面较广，在实际测绘时存在一些难点问题。

下文针对高标准基本农田建设项目测绘的重点及难点进行深入分析，并提出应对措施，希望可以有效提升高标准基本农田建设项目测绘水平。

关键词：高标准基本农田建设项目;测绘;重点及难点引言：现阶段，我国高标准基础农田建设项目正在不断的推进，而在该过程中测绘是基础，在整个高标准基础农田建设项目中，是离不开测绘技术的运用的。

在项目前期，测绘作为主要参考依据，测绘的结果是否精准对项目的规划、决策、实施均有着直接的影响。

因此，在项目建设过程中，需要给予测绘工作足够的重视，明确测绘工作的重点内容和难点内容，通过科学合理的手段，不断提升测绘水平和效率，进而促进我国农业现代化发展。

1 高标准基本农田建设项目测绘的重点及难点1.1 高标准基本农田建设项目测绘的重点在高标准基本农田建设项目测绘中，主要有以下重点内容：第一，对土地平整工程、农田防护工程、灌溉工程和排水工程、生态环境保护工程、道路工程等地形图进行测绘。

第二，在项目区域内，测绘改扩建沟渠机井和塘坝等断面，重点测绘沟渠深度和宽度，并由专人对草图进行绘制。

第三，针对项目区域中的各类道路宽度、长度、路面高程等属性进行测量与标注。

第四，对标志桩平面位置进行测量，并对埋深进行标注，例如天然气管道、自来水管道。

第五，在项目区域中的闸、桥等工程，需要对建筑材料进行标明，并把高程标记到涵闸、桥面的顶部。

第六，在测绘地类时，需要结合测绘要求和土地分类标准并且还需要生成土地分类面积统计表。

1.2 高标准基本农田建设项目测绘的难点第一，容易受到气候与季节的影响。

在测绘工作中，不良天气情况会严重影响到测量精度，如大风天气、多云天气、降雨天气等，会降低测量精度。

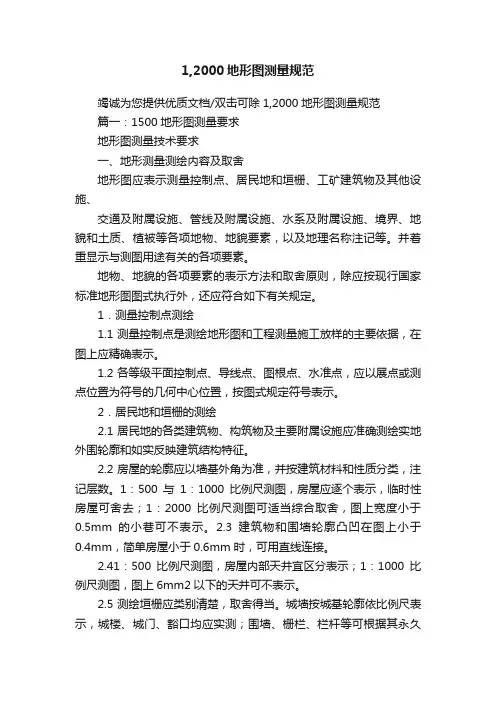

1,2000地形图测量规范竭诚为您提供优质文档/双击可除1,2000地形图测量规范篇一：1500地形图测量要求地形图测量技术要求一、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。

并着重显示与测图用途有关的各项要素。

地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。

1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。

1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。

2．居民地和垣栅的测绘2.1居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。

2.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。

1：500与1：1000比例尺测图，房屋应逐个表示，临时性房屋可舍去；1：2000比例尺测图可适当综合取舍，图上宽度小于0.5mm的小巷可不表示。

2.3建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm 时，可用直线连接。

2.41：500比例尺测图，房屋内部天井宜区分表示；1：1000比例尺测图，图上6mm2以下的天井可不表示。

2.5测绘垣栅应类别清楚，取舍得当。

城墙按城基轮廓依比例尺表示，城楼、城门、豁口均应实测；围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。

2.6台阶和室外楼梯长度大于3m毫米，宽度大于1m毫米的应在图中表示。

2.7永久性门墩、支柱大于1m毫米的依比例实测，小于1m毫米的测量其中心位置，用符号表示。

重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。

2.8建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。
