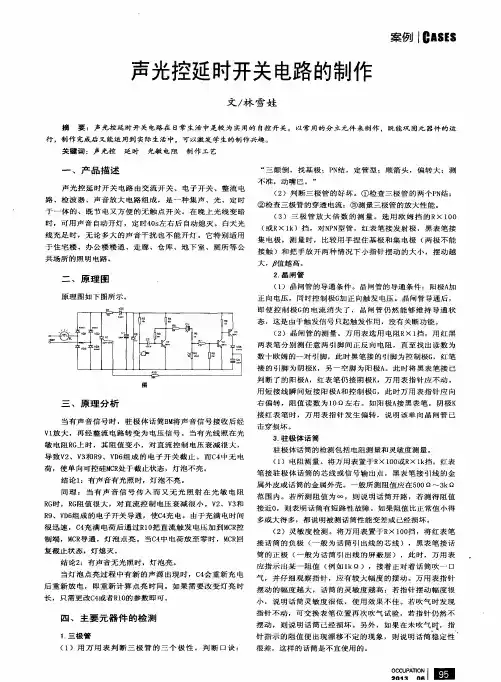

《声光双控延时开关电路制作》
- 格式:doc
- 大小:577.50 KB
- 文档页数:5
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
声光控延时开关报告实验小组:自动化工程学院10班2012079100 杨曦王韵清李昱霄报告人:李昱霄一、介绍...................................二、电路的工作原理...................................三、元器件的选择 ..................................四、制作与安装.....................................五、实验总结.....................................六、附录.....................................【注:拓展部分为(6)(7)未包含于主电路报告中】一、介绍用声光控延时开关代替住宅小区的楼道上的开关,只有在天黑以后,当有人走过楼梯通道,发出脚步声或其它声音时,楼道灯会自动点亮,提供照明,当人们进入家门或走出公寓,楼道灯延时几分钟后会自动熄灭。
在白天,即使有声音,楼道灯也不会亮,可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道,而且也适用于工厂、办公楼、教学楼等公共场所,它具有体积小、外形美观、制作容易、工作可靠等优点。
二、电路的工作原理声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011,其内部含有4个独立的与非门vd 1~vd4,使电路结构简单,工作可靠性高。
顾名思义,声光控延时开关就是用声音来控制开关的“开启",若干分钟后延时开关“自动关闭"。
因此,整个电路的功能就是将声音信号处理后,变为电子开关的开动作。
明确了电路的信号流程方向后,即可依据主要元器件将电路划分为若干个单元,由此可画出方框图。
真值表如下:结合图2来分析图1。
声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号,经c1耦合到vt的基极进行电压放大,放大的信号送到与非门(vd1)的2脚,r4、r7是vt偏置电阻,c2是电源滤波电容。
声光控延时电路实验要求:要求制作节能型走道灯能实现以下功能1.能够实现光控声控控制灯的点亮2.能够使灯包点亮后一段时间自动熄灭。
设计思路:首先要实现声光自熄必须先要分布来实现其功能最后在把所有的功能综合在一起就能实现了。
根据现有的情况我决定先设计一个能点亮LED灯的直流稳压电路最后用继电器来控制交流部分的灯。
所以我第一先设计一个声控电路.1.声控电路:根据上次的实训我借鉴了上次的声控电路然后稍作改进把电路图画了出来:首先来看一下电路图电源是6V供电当有声音信号的时候会通过点解电容给第一个三极管一个较小的电流但电流经过第一个三极管的b 极的时候三级管导通把较小的电流放大之后又经过一个三极管放大后使发光二极管点亮这样就实现了第一个步骤光控.在光控电路中我们要注意电源不能过大以免把LED烧掉其次是三极管的管脚判别:其判别规则是把三极管管脚对自己半圆向左其管脚从上到下依次是e.b.c。
特别要注意不要把管脚判断错误不然会把三极管烧坏的。
还有一点是麦克的焊接我们在焊接麦克是要注意焊接的速度因为过高的温度会损坏麦克使其不能正常工作。
注意以上部分的工作光控电路很快就焊接好了。
2.光控电路:要设计光控电路首先要了解光敏电阻的特性经过查找资料和实际测量我得知一些关于光敏电阻的数据。
光敏电阻的阻值在一般情况下受光时是2k-5k之间,而不受光时是10k-15k之间。
根据这一特性我们就可以设计电路了。
我首先想到的是利用光敏电阻的这一特性用电阻并联分流的特性来控制光对电路的影响。
根据这一假想我设计出了光控电路:首先是接一个30K的电阻位的是使电流变小以至于经过光敏电阻时是电流的分流更加的明显。
而第二个10k电阻是根据光敏电阻的最大最小值而取的。
目的是同光敏电阻一同来实现电流的分流。
当接上电源时有光照是光敏电阻的阻值变小,过的三极管的电流就变小放大后的电流也就小就不能使LED发光。
而当没光时光敏电阻变大,通过三极管的电流就变大经过三极管放大后的电流就大就能使二极管点亮就起到了一个光控的现象。

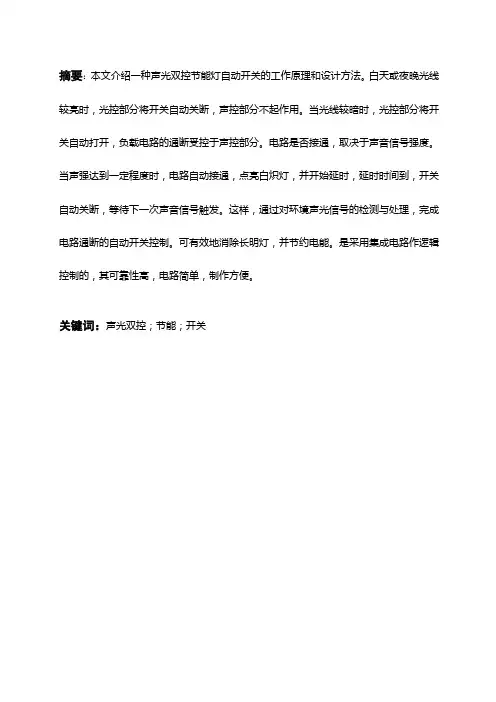

摘要:本文介绍一种声光双控节能灯自动开关的工作原理和设计方法。
白天或夜晚光线较亮时,光控部分将开关自动关断,声控部分不起作用。
当光线较暗时,光控部分将开关自动打开,负载电路的通断受控于声控部分。
电路是否接通,取决于声音信号强度。
当声强达到一定程度时,电路自动接通,点亮白炽灯,并开始延时,延时时间到,开关自动关断,等待下一次声音信号触发。
这样,通过对环境声光信号的检测与处理,完成电路通断的自动开关控制。
可有效地消除长明灯,并节约电能。
是采用集成电路作逻辑控制的,其可靠性高,电路简单,制作方便。
关键词:声光双控;节能;开关目录引言 (3)1.1声光双控电路原理图: (3)1.2 电路功能及大致原理 (4)2.电路详细介绍 (4)2.1元器件清单 (4)2.2工作原理 (5)2.3特殊元器件介绍 (5)⑴光敏三极管 (5)⑵涤纶电阻 (6)⑶NE555 (6)⑷稳压二极管 (8)⑸双向可控硅: (8)⑹压电陶瓷片 (9)3.制作过程 (9)3.1做PCB图 (9)3.2丝印层 (10)3.3焊接 (10)3.4调试 (10)⑴调试电源部分 (10)⑵调试单稳延时部分 (11)⑶调试声控放大部分 (11)⑷调节光控部分 (11)⑸调试完毕 (11)4.总结 (11)谢辞........................................................................................................... 错误!未定义书签。
附录. (13)引言在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道,长明灯现象十分普遍,这造成了能源的极大浪费。
另外,由于频繁开关或者人为因素,墙壁开关的损坏率很高,增大了维修量、浪费了资金。
为此,笔者设计并试制成功了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能自动开关。
一、引言 (2)二、系统设计 (2)三、原理描述 (2)四、元器件的选择 (3)4.1 驻级话筒 (3)4.1.1驻级话筒的结构 (3)4.1.2驻级话筒的接法 (3)4.1.3驻级话筒的输出方式 (3)4.1.4驻极体话筒的特性参数 (3)4.1.5驻级话筒的极性判别 (3)4.1.6驻级话筒的特性参数 (3)4.2光敏电阻器 (3)4.2.1光敏电阻的检测 (3)4.4 CD4011 (3)4.5 555定时器 (3)4.5.1 555定时器的功能。
(3)555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压,当5 脚悬空时,则电压比较器C1 的同相输入端的电压为2VCC /3,C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3,则比较器C2 的输出为0,可使RS 触发器置1,使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3,同时TR 端的电压大于VCC /3,则C1 的输出为0,C2 的输出为1,可将RS 触发器置0,使输出为低电平。
(3)4.5.2 555的引脚 (3)4.6发光二极管 (3)4.6.1LED芯片的发展 (3)4.7三极管 (3)五、电路模块 (3)5.1 声光检测模块 (3)5.1.1声音放大电路 (3)5.1.2光控制电路 (3)5.2逻辑门 (3)5.3 555延时环节 (3)5.4 被控制电路 (3)六、PCB板的制作与调试 (3)6.1 pcb的绘制 (3)6.2 pcb板的制作 (3)七课程设计总结 (3)八、参考文献 (3)一、引言作为对过去一段时间学习传感器的成功的检验,开展了这次传感器课程设计。
这次课程设计共有六十个题目可供选择,专业的每一位同学都会有一个题目,并且由自己独立完成,题目最后由抽签决定,我抽到的是声光控延时开关。
声光控延时开关应用非常广泛,也是比较常见的一种开关。
课程设计报告课程名称:电子技术课程设计设计题目:声光控延时开关院系:班级:学号:指导教师:时间:摘要光控灯和声光控灯是居家照明的重要组成部分(如楼道、卫生间、小巷等),它们的出现使我们的生活方便许多,既可避免摸黑找开关造成的摔伤碰伤,又可杜绝楼道灯有人开、没人关浪费能源的现象。
此次设计通过模拟电子技术的学习,提出了一种基于晶体三极管工作状态的系统设计方法,结合光敏电阻的随着外部环境的阻值改变的特性,给出光控灯的设计方案,在此基础上结合数字电子技术的优点,引入拾音器将声控功能加如其中,同时实现声控和光控,以下给出了二者详细的设计过程,包括软件设计、软件仿真,以及测试和实验结果。
目录第1章绪论 (3)第2章设计方案 (4)第3章电路设计 (5)3.1 单元电路设计 (5)3.2 总体电路设计 (7)第4章软件设计 (8)第5章电路调试与程序测试 (9)第6章总结 (10)第1章绪论随着现代科学技术的发展,越来越多的高科技节能产品出现在我们生活的方方面面,声控灯、光控灯是居家照明的重要组成部分,光控灯是由光控开关和LED灯组合而成。
声控灯由麦克风,放大电路和LED灯组成。
在地球资源日渐衰竭的今日,环保、节能是当今各产业发展的重心,尤其是需要消耗大量电力的照明产业,基于此目的的研发工作更是趋向环保、节能的特性上著眼。
因此,开发新型高效、节能、寿命长、环保的电路对居家照明节能具有十分重要的意义。
由此声控、光控LED灯的诸多优点在现在正逐渐取代传统的照明设备,是照明产品的新兴光源,有「绿色照明」光源之称,未来将光芒耀眼,发展潜力无限。
声控、光控LED具有节能、体积小、发热量低、寿命长、耗电量小、反应速度快、易控制等众多优点,极大的满足了人们日常生活的需要,因此十分被灯饰业者看好。
光控灯,安装方便,使用寿命长。
集光学、材料和电路技术为一体组成的自动照明开关,白天或光线较强时,开关电路为自锁状态,LED灯不亮,当光线黑暗时或晚上来临时,开关自动打开,LED灯亮,从而实现了白天自动熄灭夜间自动打开的目的,节省了人为的控制。
目录摘要 (1)第一章设计背景 (2)第一节课题背景 (2)第二节课题研究的目的和意义 (2)一、研究目的: (2)二、研究意义: (3)第三节国内外概况 (3)第二章电路组成及工作原理 (5)第一节课题分析 (5)第二节设计方案 (6)第三节方案论证 (8)第四节电路的工作原理 (9)第五节部分数值计算 (11)一单管放大电路参数的设置: (11)二、Au的计算: (11)第六节实验结果及结论 (12)一、实验结果: (12)二、实验结论: (12)第三章元器件清单选择及元件清单 (13)第一节器件的选择及检测方法 (13)一、可控硅的原理: (13)二、CD4011: (15)三、电解电容器的极性检测: (16)四、二极管测试: (16)五、三极管测试: (17)六、光敏电阻: (17)第二节元器件清单 (18)第四章总结及展望 (19)参考文献 (21)附录 (22)附录一单向可控硅的外形 (22)附录二一个PNP型三极管和一个NPN型三极管的复合管 (22)附录三简易声光控延时照明灯电路图 (23)附录四CD4011的引脚图 (23)摘要我的设计主要介绍的是关于声光控延时电路的设计.声光控是通过光敏电阻来实现的,当光敏电阻在背光的的时候灯就会慢慢的熄灭,即这时也是人走过了的时候.这样就给路人提供了相应的方便,同时,也达到了节电和节能的目的;延长灯的寿命。
在本设计中介绍了多种声光控路灯控制器的组成、性能,适用范围及工作原理,给出各电路原理图及元件参数选择,节电效果十分明显,同时也大大减少了维修量、节约了资金,使用效果良好。
白天光照好,不管过路者发出多大声音,都不会是灯泡发亮。
夜晚光暗,电路的拾音器只要检测到有碎发声响,就会自动亮为行人照明,过数十秒后又自动熄灭,节能节电.关键词: 电路放大光敏电阻可控开关延迟电路话筒放大第一章设计背景第一节课题背景随着电子技术的发展,尤其是数字技术的发展,用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要,而且贴近我们的实际生活。
延时声光控节电开关电路图此开关白天控制灯不亮,晚上有声音自动点亮,延时一段时间自动关断。
将它安装在过道、厕所走廊等需要自动照明的地方,不仅方便实用,又有显著的节能效果。
工作原理:电路如下图,220V市电通过灯丝、D3-D7、降压整流后,经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。
R4、RG 组成分压电路,白天由于光照 RG 阻值变小,YFA 1 脚电位被拉低,由与非门的逻辑关系可知此时YFA 3 脚输出为高电平,经过 YF2 反相变为低电平,D1 截止后级电路不动作。
晚上光线暗 RG 阻值变大,YFA 1 脚电位升高,如果此时有声音被 MIC 接收,经 C1耦合 T1 放大,在 R3 上形成音频电压,此电压如高于 1/2 电源电压,则 YF1 3 脚输出低电平,经YFB反相,4 脚输出的高电平经 D1 向 C2 瞬间充电,使 YFC 输入端接近电源电压,10 脚输出低电平,由YFD 反相缓冲后经 R6 触发可控硅导通,电灯正常点亮。
(此时则由 C3 向电路供电)如此后无声被MIC接收,则 YFA 输出恢复为高电平,C2 通过 R5 缓慢放电,当 C2 电压下降到低于 1/2 电源电压时(按图中参数约一分钟)YFC 反转、 YFD 反转,可控硅(SCR)截止电灯关闭,等待下次触发。
元件选择:MIC 用驻极体话筒, RG 用一般光敏电阻即可,YFA-YFD 用一片低工耗COMS四与非门电路 TC4011,T1用9014低频管,放大倍数越大灵敏度越高,D1用IN4148,D2是7.5v的稳压管,C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅,电阻均为 1/8w 炭膜电阻,阻值按图。
D4-D7用IN4007,反向漏电必须小。
电灯的功率不能超过60W。
/简易触摸延时开关河北刘峰周炳竣本文介绍一款廉价易制的触摸延时开关,以数字集成电路四2输入与非门CD4011为核心,再加上十来个外围元器件组成,电路结构简洁,工作稳定可靠,使用适用于楼道、厕所等地方的照明控制,既避免了常用机械开关噪声大易磨损的弊端,又能延时一定时间后自动关闭电灯,节省电能。
创新实验报告书设计题目中文:声光控延时开关的设计英文:The design of acoustic light-activated delay switch专业:电子信息科学与技术实验论文写作者:声光控延时开关的设计摘要声光双控延时开光不仅适用于住宅区的楼道,而且也适用于工厂、办公室、教学楼等公共场所,它具有体积小,外形美观,制作容易,工作可靠等优点,而且降低能耗,节约能源,注重环保是当今世界的主潮流。
此外,它在一定的场所使用还可起防盗作用。
它是公共场所照明开关的理想选择,被人们誉为“长明灯的克星”。
本次设计的是一个灵敏度较高的声光控制开关,行人只要拍个巴掌就能电路触发。
本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发,使其导通,将电灯打开。
它不需要发送关闭信号,由电路自身的延时电路将灯关闭。
当灯被打开后,延时电路延时约25s后将灯自动关闭。
该电路还具有自动光控作用,在白天由光敏电阻器控制着电路。
即使受到声音信号的触发,开关也不会打开。
在此电路的设计中,要注意三点,第一是要合理设计三极管的静态工作点,使之处于饱和或截止两状态;第二要调节好电位器,从而使声控开关和光敏电阻具有良好的灵敏度;第三要合理设定延时RC,实际和理论延时时间总会有差距的。
关键词:声光双控延时节电开光目录前言第1章论文基本内容1.1 什么是创新1.2 创新实验的目的与基本要求1.3 创新具备的条件第2章创新实验的选题构思过程2.1 设计目标2.2 指导教师电子产品设计讲座、演示、电子制作启示2.3 结合自己的专业学习、现代电子技术的发展论述创新实验的必要性第3章实验电路工作原理分析3.1验电路原理框图3.2实验电路原理图3.3实验电路功能及作用3.4实验电路技术指标参数结果记录包括(实验数据、波形图等)第4章Protel电路板设计4.1PCB电路板设计与制作过程4.2PCB电路板图4.3 PCB电路板封装图4.4 3D效果图4.5实验电路实物图片第5章问题的解决5.1电子元器件的组织、电路焊接、组装、调试等5.2实验过程中遇到的问题,解决方法第6章制作要领6.1 灯泡一直亮着6.2 灯泡始终不亮6.3 发光时间短6.4 灯泡响应灵敏度低第七章总结7.1 通过创新实验课的收获、体会7.2 自己存在的问题第八章创新实验课的合理化建议总结致谢参考文献附录前言近年来,城市居民住宅越来越趋向高层化。
一、实验目的1. 理解声光双控开关的工作原理和电路组成。
2. 掌握声光双控开关的制作方法和调试技巧。
3. 通过实验验证声光双控开关的节能效果。
二、实验原理声光双控开关是一种利用声波和光信号来控制电路通断的电子设备。
它主要由声敏元件、光敏元件、放大电路、延时电路和控制电路组成。
当声波和光信号同时满足一定条件时,电路导通,实现开关功能。
三、实验器材1. 声光双控开关实验板2. 555定时器集成电路3. 光敏电阻4. 声敏电阻5. 可控硅6. 电阻、电容、二极管等元件7. 电源8. 实验台四、实验步骤1. 电路连接:根据实验板上的电路图,将声敏电阻、光敏电阻、555定时器集成电路、可控硅等元件按照电路连接图连接起来。
2. 调试声光双控开关:a. 将声光双控开关实验板放置在实验台上,确保实验板稳定。
b. 调整声敏电阻和光敏电阻的阻值,使声光双控开关在白天和夜晚都能正常工作。
c. 调整555定时器的阈值电压,使延时电路在声音消失后延时关闭电路。
3. 测试声光双控开关:a. 在白天,观察声光双控开关是否能够正常关闭电路。
b. 在夜晚,发出声音,观察声光双控开关是否能够正常点亮电路。
c. 观察延时电路是否能够正常关闭电路。
五、实验结果与分析1. 在白天,声光双控开关能够正常关闭电路,说明光敏电阻能够检测到光线强度,使电路处于关闭状态。
2. 在夜晚,发出声音,声光双控开关能够正常点亮电路,说明声敏电阻能够检测到声音,使电路处于导通状态。
3. 延时电路在声音消失后能够正常关闭电路,说明电路具有节能效果。
六、实验总结通过本次实验,我们了解了声光双控开关的工作原理和电路组成,掌握了声光双控开关的制作方法和调试技巧。
实验结果表明,声光双控开关具有节能效果,适用于公共场所的照明控制。
七、注意事项1. 在连接电路时,要注意元件的极性,避免损坏元件。
2. 调试声光双控开关时,要注意调整声敏电阻和光敏电阻的阻值,使电路在白天和夜晚都能正常工作。
智动化学院创新设计作品名称声光自适应遥控型延迟节能灯姓名孙伟王桐陈金玉系(院)自动化学院班级通本132指导教师摘要当代社会提倡节能,在这里我们介绍一个声光双控延迟节能照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路。
白天或光线较强的场合即使有较大的声响也控制灯泡不亮,晚上或光线较暗时遇到声响(如说话声,脚步声等)后灯自动点亮,然后经10秒(时间可以设定)自动熄灭,适用于楼梯,走廊等只需短时照明的地方。
整个电路由声控电路、延时电路、光控电路、电子开关、电源电路组成。
供电电压供电,光敏控电路对外界光亮程度进行检测,输出与亮度程度相对的电压信号。
从而实现白天灯泡不亮,晚上遇到声响时,通过声控电路使灯泡自动点亮,声控电路主要将声音信号转变为电信号,从而要实现自动控制,延时电路声音消失后延长一段光照时间。
关键词:声光控制开关;声光技术;光电效应;声控电路I翻译:AbstractThe contemporary society advocating energy-saving, here we introduce a dual control delay energy-saving lamps sound. It can directly replace lighting switch without change original lighting. Daytime or strong light situations have bigger sound even not bright, also control bulb or dark night when noise (such as voice and sound, etc.), then the automatic light back 10 seconds (time) can be extinguished, applicable to the stairs, only short-time lighting corridor.The circuit by voice circuits, delay circuit, electric circuit, electronic switch, the power circuit. Power supply voltage power supply, photosensitive control circuit of external light, output and degree of relative degree of voltage signal intensity. So as to realize the bright light at night during the meeting, the sound, through the sonic circuit make light bulb automatic, televox circuit will sound signal into electrical signals, thus to realize the automatic control circuit, delay extended a DuanGuangZhao voice disappears.Keywords:acousto-optic control switch, Acousto-optic technology; The photoelectric effect; Sonic circuit目录一、作品简介 (1)二、发明目的 (2)三、初步设计方案 (3)1.电源电路 (3)2.声控电路 (4)3.光控电路 (4)4.延时电子开关电路 (4)四、部分系统设计方案 (5)4.1、芯片 (5)4.2声控电路的选取及工作原理 (6)4.3 光敏电阻的结构与原理 (7)4.4运用光敏电阻等分立元件组合实现光控 (8)4.5采用555时基电路的简易长延时电路 (8)4.6整机电路及工作原理组成 (9)五、发明前景 (11)六、参考文献 (12)III一、作品简介本作品是一种集声控、光控、遥控和程控等多种控制模式为一体,照明和应急功能相结合的新型节能灯。
电子课程设计题目:声光控制延时开关电路设计人:李斯班级:应用电子技术091班指导教师:杨季海民族师范大学物信系 2010年12月24日1一、功能描述:整体描述:本作品可以代替住宅小区楼道上的开关,天黑有人走过楼道时,当有脚步声或其它声音时,楼道灯会自动点亮,提供照明,当人们进入家门或走出公寓,楼道灯延时几分钟后自动熄灭。
在白天,即使有声音,楼道灯也不会亮,可以达到节能的目的。
声音控制延时开关不仅适用于住宅区的楼道,而且也适用于工厂、办公楼、教学楼等公共场所,它具有体积小、外形美观、制作容易、工作可靠等优点。
二、方案设计:电路的工作原理:1.声光控制延时开关电路原理图 如 图1所示。
(1)原理图(2)PCB 图图 1 声光控制延时开关电路原理图2.声光控制延时开关就是用声音来控制开关的“启动”,若干分钟后延时开关“自动关闭”。
因此,整个电路的功能就是将声音信号处理后,变为电子开关的开关动作。
明确了电路的信号流向即可依据主要元器件将电路划分为若干的单元,可得出图 2 所示的方框图。
3.结合图1、图1。
声音传感器信号通过放大电路得到一路信号,光传感器得到另一路信号一起进入与非门D1进行判定。
声音信号(脚步声、掌声等)由驻极体话筒BM接收并转换成电信号,经C1耦合到VT的基极进行电压放大,放大的高电平信号送到D1的2脚。
为了使声光控开关在白天开关断开,由光敏电阻RG等元件组成光控电路,R5和RG组成串联分压电路,夜晚环境无光时,光敏电阻的阻值很大,RG两端的电压高,高电平信号送到D1的1脚。
与非门(D1)的两脚都是高电平(值为1)时,在3脚输出低电平(值为0)。
D1的3脚输出低电平(值为0)信号同时输入与非门(D2)的5.6两脚,D2的输出端4脚会输出高电平(值为1)经二极管进入延时控制电路。
给C3充电,充满电后经R8放电。
充、放电时间t=2πR8C3,改变R8或C3的值,可改变延时时间。
高电平信号再经与非门(D3.D4)两级整形电路,将方波信号进行整形,从11腿输出还是高电平信号。
声光控路灯延时开关摘要:声光双控延时开光不仅适用于住宅区的楼道,而且也适用于工厂、办公室、教学楼等公共场所,它具有体积小,外形美观,制作容易,工作可靠等优点,而且降低能耗,节约能源,注重环保是当今世界的主潮流。
此外,它在一定的场所使用还可起防盗作用。
它是公共场所照明开关的理想选择,被人们誉为“长明灯的克星”。
本次设计的是一个灵敏度较高的声光控制开关,行人只要拍个巴掌就能电路触发。
本电路仅使用一只CMOS门电路TC4081BP、一个CRZ2-113F型小型驻极体式电容话筒、一个CdS型光敏电阻器以及若干电阻、电容配合就能将电路触发,使其导通,将电灯打开。
它不需要发送关闭信号,由电路自身的延时电路将灯关闭。
当灯被打开后,延时电路延时约25s后将灯自动关闭。
该电路还具有自动光控作用,在白天由光敏电阻器控制着电路。
即使受到声音信号的触发,开关也不会打开。
关键词:声光控与非门 RC延时 Proteus仿真AbstractAcousto-optic dual control delay dedication applies not only to residential building, but also apply to factory, office buildings, and other public places, it has small, beautiful appearance, easy to work, reliability, and reduce energy consumption, energy saving, pay attention to environmental protection is the main trend in today's world. In addition, it must use the site can also up security role. It is public lighting switch ideal choice and was praised as "ever-burning lamps of conquerors.This design is a sensitivity high light control switch, pedestrians only take a slap can trigger circuit. This circuit using only a CMOS gate TC4081BP, a small CRZ2-113F type in a microphone, a posture capacitor and resistor of photosensitive CdS with resistor, capacitor can trigger circuit, the electric conduction, will open. It does not need to send a signal by itself, close the circuit will delay circuit switched off. When the lights were opened, delay circuit will delay 25s about light automatically shut off. This circuit has automatic optical effect in the daytime, control circuit of photosensitive resistors. Even the voice signal is triggered, switch also won't open.Keywords:sound light double control NAND gate RC delay electricity Proteus emulate目录Abstract .................................................................................................................... I I 第1章绪论 .. (1)第2章单元电路设计 (2)设计方框图 (2)声光处理电路设计 (2)2.2.1 声音放大电路 (2)2.2.2 声控电路设计 (4)2.2.3 光控制电路 (5)灯光控制电路设计 (6)2.3.1 器件选择 (6)2.3.2 延时电路设计 (7)电源电路设计 (9)2.4.1整流电路 (9)2.4.2滤波电路 (10)2.4.3 电源电路工作原理 (12)整机电路 (13)第3章电路仿真 (15)软件介绍 (15)NI Multisim电路仿真 (16)第4章PCB板制作 (20)软件介绍 (20)制作过程 (21)第5章实物制作 (22)元器件检测 (22)装配焊接 (23)调试 (23)总结 (24)参考文献 (25)致谢 (26)附录1 元件明细表 (27)附录2 整机电路图 (28)附录2 (28)第1章绪论根据国内外市场需求预测,我国照明电器行业的高速增长还将继续。
1学号:基于单片机的声光控灯的设计分院专业名称班姓级名指导教师摘要当代社会提倡节能,在这里我们介绍一个声光双控延迟节能照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路。
白天或光线较强的场合即使有较大的声响也控制灯泡不亮,晚上或光线较暗时遇到声响(如说话声,脚步声等)后灯自动点亮,然后经 10秒(时间可以设定)自动熄灭,适用于楼梯,走廊等只需短时照明的地方。
整个电路由声控电路、延时电路、光控电路、电子开关、电源电路组成。
供电电压供电,光敏控电路对外界光亮程度进行检测,输出与亮度程度相对的电压信号。
从而实现白天灯泡不亮,晚上遇到声响时,通过声控电路使灯泡自动点亮,声控电路主要将声音信号转变为电信号,从而要实现自动控制,延时电路声音消失后延长一段光照时间。
关键词:声光控制开关;声光技术;光电效应;声控电路AbstractThe contemporary society advocating energy-saving, here we introduce a dual control delay energy-saving lamps sound. It can directly replace lighting switch without change original lighting. Daytime or strong light situations have bigger sound even not bright, also control bulb or dark night when noise (such as voice and sound, etc.), then the automatic light back 10 seconds (time) can be extinguished, applicable to the stairs, only short-time lighting corridor. The circuitby voice circuits, delay circuit, electric circuit, electronic switch, the power circuit. Power supply voltage power supply, photosensitive control circuit of external light, output and degree of relative degree of voltage signal intensity. So as to realize the bright light at night during the meeting, the sound, through the sonic circuit make light bulb automatic, televox circuit will sound signal into electrical signals, thus to realize the automatic control circuit, delay extended a DuanGuangZhao voice disappears.Keywords:acousto-optic control switch, Acousto-optic technology;The photoelectric effect; Sonic circuit目录1.设计方案 (1)2.元器件选型 (2)2.1继电器 (2)2.1.1继电器概述 (2)2.1.2继电器 JRC-21F (3)2.2驻极体话筒 (4)2.2.1驻极体话筒概述 (4)2.2.2驻极体话筒与电路的接法 (4)2.2.3驻极体话筒极性判别 (5)2.2.4驻极体话筒灵敏度检测 (5)2.2.5驻极体话筒工作原理 (6)2.2.6驻极体话筒的种类规格 (6)3.1单片机 STC89C51介绍 (8)3.1.1、单片机 STC89C51特性 (8)3.2单片机结构功能 (9)3.2.1管脚说明: (9)3.3晶振 (11)3.3.1晶振作用 (13)3.3.2晶振原理 (13)3.3.3晶振类种 (14)3.4复位电路 (15)3.4.1基本的复位方式 (16)4.电压比较器 (19)4.1 工作原理 (19)4.2功能作用 (19)4.3 LM393 (19)5.主程序 (21)总结 (23)致谢 (24)参考文献 (25)1.设计方案本设计由四级电路组成,第一级电路用光敏电阻作为光检测模块。
图1声光双控延时开关电路制作实验报告一、目的进一步加深理解典型光电传感器的工作原理及其应用。
学习光敏电阻传感器的应用及其与其它传感器(如声敏传感器——驻极体话筒)是如何配合使用来实现一个更为复杂的控制过程。
并让学生学会如何将已学习的关于光电传感器应用到实际的应用领域。
初步领会如何根据已给定的条件,根据需要设置电路中相关元器件的参数;如何根据故障现象,依据已学习的理论及专业基础知识和电路原理图进行故障的排除;提高动手能力及实际操作技能。
二、任务和要求㈠任务1.按工厂模式进行元器件的检测和验收。
2.掌握该电路的工作原理。
要求具体到每个元器件的作用;能对该电路进行功能模块的划分并画出电路原理框图。
3.按工艺要求进行焊接和组装。
4.对电路进行调试、检测、以及故障排除,最终实现其功能。
5.按要求撰写实训报告。
㈡要求如电路图所示。
1.白天光敏管DG 在光线的照射下,反向电阻变小,IC1D 反相器(11)脚输出高电平,经D1,(1)脚为高电平,IC1A 与非门(3)脚输出低电平,单向可控硅SCR 截止,灯泡LAMP 保持不亮。
2.夜间光敏管DG 反向电阻变大,IC1D 反相器(11)脚输出低电平,这时D1起到了隔离的作用。
当话筒MIC 接收到脚步等声音时,经C2到IC1C 放大,输出的脉冲信号经C4使(1)脚得到低电平,IC1A 与非门(3)脚输出高电平,单向可控硅SCR 导通,灯泡LAMP 点亮;同时C5开始充电使IC1B 反相器(4)脚输出低电平,IC1A 与非门(3)脚保持输出高电平,单向可控硅SCR 保持导通,灯泡LAMP 保持点亮。
当C5充电完毕,IC1B 反相器输出变为高电平,IC1A 与非门(3)脚输出低电平,单向可控硅SCR 截止,灯泡LAMP 熄灭。
当话筒MIC 再次接收到脚步等声音时,灯泡点亮延时熄灭(54秒左右),依此循环。
C5充电时间(即灯泡延时时间)由C5、R3的数值决定。
R5增大可使声音灵敏度降低。
三、电路图及其工作原理光敏电阻器是利用半导体光电效应制成的一种特殊电阻器,对光线十分敏感,它的电阻值能随着外界光照强弱变化而变化。
在无光照射时,它呈高阻状态;当有光照射时,其电阻值迅速减小。
常见的光敏电阻的外形如图31中的分立器件所示,光敏电阻器通常由光敏层、玻璃基片(或树脂防潮膜)和电极等组成。
光敏电阻广泛应用于各种自动控制电路(如自动照明灯控制电路、自动报警电路等)、家用电器(如电视机中的亮度自动调节,照相机中的自动曝光控制等)及各种测量仪器中。
声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011,其内部含有4个独立的与非门vd1~vd4,使电路结构简单,工作可靠性高。
顾名思义,声光控延时开关就是用声音来控制开关的“开启",若干分钟后延时开关“自动关闭"。
因此,整个电路的功能就是将声音信号处理后,变为电子开关的开动作。
明确了电路的信号流程方向后,即可依据主要元器件将电路划分为若干个单元,由此可画出图2所示的方框图。
结合图2来分析图1。
声音信号(脚步声、掌声等)由驻极体话筒b1接收并转换成电信号,经c1耦合到Q1的基极进行电压放大,放大的信号送到与非门(U1A)的1脚,R2、R6是Q1偏置电阻,c2是电源滤波电容。
为了使声光控开关在白天开关断开,即灯不亮,由光敏电阻RL1等元件组成光控电路,R7和RL1组图2 交流24V声光双控延时开关电路成串联分压电路,夜晚环境无光时,光敏电阻的阻值很大,RL1两端的电压高,即为高电平s时间t=2πr8c3,改变R3或C5的值,可改变延时时间,满足不同目的。
U1C和U1D构成两级整形电路,将方波信号进行整形。
当C5充电到一定电平时,信号经与非门U1C和U1D后输出为高电平,使单向可控硅导通,电子开关闭合;C5充满电后只向R3放电,当放电到一定电平时,经与非门U1C和U1D输出为低电平,使单向可控硅截止,电子开关断开,完成一次完整的电子开关由开到关的过程。
二极管d1~d4将交流24v进行桥式整流,变成脉动直流电,又经R9降压,c2滤波后即为电路的直流电源,为B1、Q1、IC等电路供电。
为安全起见,当学生第一次调试该电路时,请使用交流24V的安全电压。
当电路的功能调试完成并符合要求之后,只需把电阻R9换为83K,该电路就可用来控制交流220V电路中100W以内的白炽灯,即可直接取代普通墙壁手动开关而不必更改原有照明线路。
改造后的电路图如下图3所示。
图3 交流220V声光双控延时开关电路图4 声光双控延时开关方框图1、单向桥式整流电路是由4只整流二极管组成、如图5所示。
工作原理:利用4个二极管接成电桥使在电路的正负半周的电压经过两只二2、声控电路结构原理:如图6所示声控电路由传声器BM ,电阻器R2,R4,三极管VT 、电容C1和CD4011组成。
工作原理:话筒BM 将声音信号转化为负极性的电信号,但接受到的微弱信号经C2滤波,通过三极管VT CD4011的2脚,并通过R4给基极提供导电电压。
3、光控结构原理:在光线较暗是,光敏电阻呈高阻态;在光线较亮时,光敏电阻呈低阻态,光敏电阻通常都工作于直流或低频状态下。
如图7所示工作原理:在黑暗状态下光敏电阻呈高阻态,电路通过R5在光敏电阻形成高电平。
当同时有声音信号是,经过CD4011的一个与非门是后级电路工作。
当有足够的光通量照射在光敏电阻上时,其电阻值突然降得很低,所以光敏电阻两边的电压就很小,就不能形成高电平,使其后级电路不能工作。
4、延时电路:如图8 所示延时电子开关电路由二极管、电容C3、电阻R8、单向可控硅T 和集成芯片CD4011组成。
图5图6 图7工作原理:BM接收到声音信号并通过三极管进行放大后送到CD4011VD5导通对图8C3进行充电。
充电式电流大,充电时间短,而后C3对单向可控硅缓慢放电,这是就算没有声音灯泡仍然点亮,知道C3四、元器件清单五、主要元器件的选择及其性能参数和检测方法ic选用cmos数字集成电路cd4011,其里面含有四个独立的与非门电路。
内部结构见图3,vss是电源的负极,vdd是电源的正极。
可控硅VS1选用1a/400v的进口单向可控硅100-6型,如负载电流大可选用3a、6a、10a等规格的单向可控硅,单向可控硅的外形如图4所示,它的测量方法是:用r×1档,将红表笔接可控硅的负极,黑表笔接正极,这时表针无读数,然后用黑表笔触一下控制极k,这时表针有读数,黑表笔马上离开控制极k这时表针仍有读数(注意触控制极时正负表笔是始终连接说明该可控硅是完好的。
驻极体选用的是一般收录机用的小话筒,它的测量方法是:用r×100档将红表笔接外壳的s、黑表笔接d,这时用口对着驻极体吹气,若表针有摆动说明该驻极体完好,摆动越大灵敏度越高;光敏电阻选用的是625a型,有光照射时电阻为20k以下,无光时电阻值大于100MΩ,说明该元件是完好的。
二极管采用普通的整流二极管1n4001~1n4007。
总之,元件的选择可灵活掌握,参数可在一定范围内选用。
其它元件按图2所示的标注即可。
主要元器件的性能参数需要学生在自主学习的过程当中,来补充和完善。
六、调试注意事项1. 焊接、组装完毕后,应再一次仔细检查电解电容有否接反?并应在第一次通电前对电源与地之间的电阻进行测量,确认电解电容连接正确及无短路之后方可通电。
2. 若光敏电阻的暗电阻等参数达不到要求,则应自行调整与之串联分压的电阻R7的阻值,以使电路在无光时能正常工作。
七、可能的故障及排除方法:1、灯一直不亮可能是灯泡坏掉,也可能是电源或控制电路出现故障。
在确认灯泡正常下先检查C2两端是否有10V以下直流电压,若没有就说明整流二极管出现故障,需对整流电路进行排障;若C2两端电压正常,在检查光敏电阻正常否,光敏电阻在无光照下阻值应在1M以上,有光照下只有数百欧姆,若不满足上述条件应更换光敏电阻;让光敏电阻无光照下对CD4011四个与非门输入端依次加入触发信号,并用万用表监测期输出端电平是否改变,若不变,在其他元件正常下则说明芯片损坏;若芯片正常,就检查R3和可控硅是否异常;若对CD4011各输入端加入触发电平,CD4011能正常翻转且能点亮灯泡,则应检查话筒、C1、VT。
2、灯常亮不熄首先应该想到这种情况主要是控制电路出现了问题,先检查可控硅是否损坏,若正常再检查VT有没有开路、R7阻值是否增大、VT5是否开路;若未发现异常,则可能CD4011内部损坏,用以上方法确认后予以更换;若芯片正常则检查电路有没有短路。
八、实物图:九、测量数据:集成电路初始电压=14V;R5分压后电压=1.9V;延迟时间=54秒;十、实训制作过程出现的问题及故障排除:1、在焊接R2时拿错了R6,幸好在焊接R6是发现并及时排除故障;2、在焊接BM时导线裸露部分过长,并且导线也过长,导致安装不上,而后将BM下压缩短与板的距离时出现了裸露部分导线短路现象,不过有早观察到并更换导线;3、缺乏焊接锻炼,为此在焊接过程比较生疏,焊点也不是焊得太好;十一、心得体会:在本次实训过程中暴露出了几个问题,让我了解到自己的不足,今后应当对电路分析、焊接工艺进行加强;不过也让我进一步掌握了集成电路的应用,对于电路的分析能力和动手能力虽然还有待提高,但相对之前也有所提升。
