串联电路中的总电阻ppt 苏科版优秀课件

1)电路中各处的电流相等 I=I1=I2=…=IN 2 )电路两端的总电压电 压等于各部分电路两端 的电压之和
U=U1+U2+…+UN
2串联电路的性质
1)串联电路的总电阻 U=RI U1=R1I U3=R3I U2=R2I 因为 U=U1+U2+U3 所以 R=R1+R2+R3 串联电路的总电阻等于各个 电阻之和
R1=U1/I=40/5 Ω =8 Ω U1/R1=U2/R R=U2R1/U1=(180x8)/40Ω=36Ω 注意：在实际生活中，分压电阻有 一定的功率损耗，若功率损耗太大， 就不能采用这种方法。
3 电压表的改装
mA R
Ug=IgRg Ug/Rg=UR/R
ቤተ መጻሕፍቲ ባይዱ
例：假设有一个毫安表，电阻 Rg=1KΩ,满偏电流Ig=100UA,要把 它改装成量程是3v的电压表，应该 串联一个多大的电阻？
I2=I1=U1/R1=4/8A=0.5A
U2=U-U1=(12-4)V=8V R2=U2/I2=8/0.5 Ω =16 Ω
2 有一个毫安表，内阻为100Ω，满偏电 流为3mA要把它改装成量程为6V的电压 表，需要多大的分压电阻。
Ug=RgIg=100x0,003V=0.3V UR=U-Ug=(6-0.3)V=5.7V Ug/Rg=UR/R R=URRg/Ug=(5.7x100)/0.3 Ω =1900 Ω

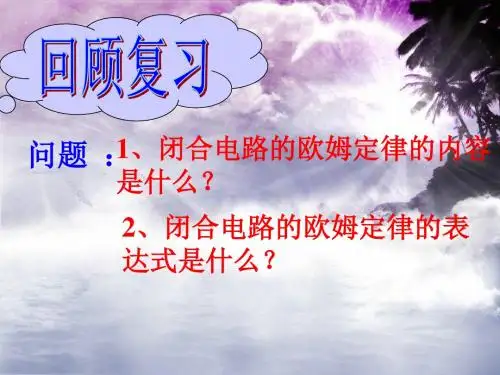

1、闭合电路的欧姆定律的内容 问题 ：
是什么？
2、闭合电路的欧姆定律的表 达式是什么？
1；闭合电路内的电流，与电源的电 动势成正比，与整个电路的电阻成反 比
2;表达式 I=E/(R+R0)
把电阻一个接一个地依次连接 起来，就组成串联电路

•
67、心中有理想 再累也快乐
•
68、发光并非太阳的专利，你也可以发光。
•
69、任何山都可以移动，只要把沙土一卡车一卡车运走即可。
•
70、当你的希望一个个落空，你也要坚定，要沉着！
•
71、生命太过短暂，今天放弃了明天不一定能得到。
•
72、只要路是对的，就不怕路远。
•
73、如果一个人爱你、特别在乎你，有一个表现是他还是有点怕你。
•
15、不管怎样，仍要坚持，没有梦想，永远到不了远方。
•
16、心态决定命运，自信走向成功。
•
17、第一个青春是上帝给的；第二个的青春是靠自己努力的。
•
18、励志照亮人生，创业改变命运。
•
19、就算生活让你再蛋疼，也要笑着学会忍。
•
20、当你能飞的时候就不要放弃飞。
•
21、所有欺骗中，自欺是最为严重的。
语文课件：/kejian/yuw en/ 数学课件：/kejian/shuxue/
英语课件：/kejian/ying yu/ 美术课件：/kejian/me ishu/
科学课件：/kejian/kexue/ 物理课件：/kejian/wul i/
•
80、乐观者在灾祸中看到机会；悲观者在机会中看到灾祸。
练习题
1、一只8Ω的电阻与一只2Ω的电阻串联，串联后的等效电 阻( D )
A、小于10Ω，且大于6Ω B、小于8Ω，且大于2Ω
C、小于2Ω
D、等于10Ω
2、一只10Ω的电阻与一只0。1Ω的电阻并联，并联后的
总电阻 ( B )
A、等于1Ω
B、小于0.1Ω
C、等于10.1Ω
D、大于0.1Ω，小于10Ω

原理： R U
电路图：
I
数据处理：
U=
根据公式 R U 求的电阻R=
I=
I
结论：R总= R1+R2
即：串联电路中的总电阻等于各部分电阻
之和
2.理论推导
（1）知识准备：串联电路中的电流、电压关系
电流： I总= I1= I2 = I3 = …….. = In
电压：U总= U1 + U2 + U3 + ……...+ Un
91.要及时把握梦想，因为梦想一死，生命就如一只羽翼受创的小鸟，无法飞翔。――[兰斯顿·休斯] 92.生活的艺术较像角力的艺术，而较不像跳舞的艺术；最重要的是：站稳脚步，为无法预见的攻击做准备。――[玛科斯·奥雷利阿斯] 93.在安详静谧的大自然里，确实还有些使人烦恼.怀疑.感到压迫的事。请你看看蔚蓝的天空和闪烁的星星吧!你的心将会平静下来。[约翰·纳森·爱德瓦兹]
图2
5．将电阻R1、R2串联在电路中，已知：R1=3R2，总
电压为4V，则R1两端的电压为
（ ）．
A．4V B．3V C．2V
D．1V
谢谢！！
85.每一年，我都更加相信生命的浪费是在于：我们没有献出爱，我们没有使用力量，我们表现出自私的谨慎，不去冒险，避开痛苦，也失去了快乐。――[约翰·B·塔布] 86.微笑，昂首阔步，作深呼吸，嘴里哼着歌儿。倘使你不会唱歌，吹吹口哨或用鼻子哼一哼也可。如此一来，你想让自己烦恼都不可能。――[戴尔·卡内基]
等效思想
R 总=R 1+R 2+R 3+……+R n
例1：把5Ω，15Ω，30Ω的3个电阻串联接入电路， 总电阻为多少？
解： R 总=R 1+R 2+R 3

2、那么串联电路中的电阻又有什么特点呢？
什么是总电阻？
A
R1
R
R2
V
如果用一个电阻R代替两个串联着的电阻R1、R2接入电 路后，电路的状态不变，即R两端的电压和通过它的电 流都与原来的相同，R就叫做这两个串联电阻R1、R2的 总电阻。 串联电阻和它的总电阻也存在这种 关系。
“等效代替”
串联电路的电阻 研究方法
3.两个电阻均为6欧的电阻串联接入电路总电 阻为_____
4.将5个20欧的电阻串联,总电阻为______欧,若 将n个阻值为R的电阻串联,总电阻为_____
例1：如图所示，两条直线分别表示通过不同 电阻的电流随其两端电压变化关系的I-U图线， 从图中可知（ ）
例2、有两个导体，电阻分别为10欧和30欧，把它 们串联接通后通过10欧电阻的电流是0.5安 求：①电源电压是多少？ ②两个电阻上的电压分别是多少？ ③串联电路中电阻和电压有什么关系？
I=0.5A
③串联电路中电压和电阻有什么关系？
③ U1 =
U2
R1 R2
把电源电压按电阻比例分配
在简单计算题中的应用
1.在串联电路中的应用 例题：有一盏灯，正常工作时的电流是5A, 电阻是8Ω，要把接它接入电压为220V电路 中，可以串联还是并联电阻的方式 能使正 常工作？电阻是多大？
练一练： 当开关 S断开时，电压表的示数为4 V,电 流表的示数为0.4A，当S闭合时，电流表示数 变化了0.2A，求： （1）电源电压值； （2）电阻 R1和R2的阻值； （3）电阻开关断开时，电路中总电阻；
两个（或几个）电阻串联之后的总电阻比参与串联的 各个电阻(分电阻）大些还是小些？ 由于导体的电阻和导体的长度有关，导体越长电阻越 大。几个电阻串联后相当于增加了导体的长度，总电 阻应当比各个分电阻大些。 1、将一个定值电阻R接在A、 B之间，闭合开关，观察电 流表的示数。 2、将两个同样阻值的电阻R 串联起来，接在A、B之间， 闭合开关，再观察电流表的 示数。 3、在A、B之间换上三个串 联着的同样阻值的电阻，再 闭合开关，观察电流表的示数。
