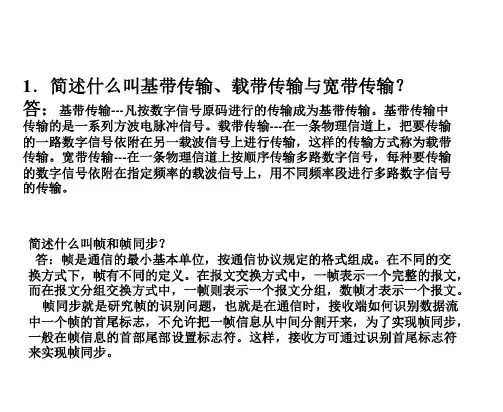

测控总线技术第五章标准总线通信
（5）总线仲裁线（6根） ：用以支持多微处理器系统
BCLK：总线时钟。用于各多主模板总线仲裁器同步，与微处理器的 时钟不同步。
BPRN：总线优先级输入线。为低电平时，表示当前没有更高优先级 主模板请求总线。
BPRO：总线优先级输出线。用于菊花链连接，当本主模板请求总线 或者菊花链中本主模板左侧主模板请求总线时，它均为1。
对8位微处理器：ADR0-ADRF对存储单元寻址，ADR0-ADR7对 I/O端口进行寻址； 对16位微处理器：ADR0-ADR13对存储单元寻址，ADR0-ADRB对 I/O端口进行寻址
INH1和INH2：地址禁止线
当INH1=0时，将禁止RAM响应地址总线上的存储单元地址，而允 许ROM响应地址总线上的存储单元地址，即让ROM“压倒”RAM；
总线标准对总线作了一系列关于互连、交换信息、协调工 作的规定，包括： 信号线的根数及引线名称 。 机械规程：规定总线插座的机械尺寸、引脚编号、排列位置 以及模板的外形尺寸 。 电气规程：规定了引线信号的静电电平及负载性能 。 逻辑功能及过程特性：引线的逻辑功能及时序关系。
模板硬件设计就是以选定的标准总线为基准，根据模板的 功能要求，选择适当的芯片，经过尽可能简单的逻辑变换，把 信号变换为符合标准总线的规定，经可控开关连接到总线插头
时间特性：指总线中的任一根线在什么时间内有效。每条总线上的各种 信号，互相存在着一种有效时序的关系，因此，时间特性一般可用信号时 序图来描述。
测控总线技术第五章标准总线通信
标准总线：
受到国际组织承认、推荐，为许多国家、行业、用 户所公认的总线。
测控总线技术第五章标准总线通信
5.2 开放型系统
OEM产品

其中 DS0、 DS1 是两条双功能线。寻址线全部由主模块驱动，对 从模块提供的存储单元进行寻址，寻址空间可达16兆字节。
16条数据线在一个DTB周期内可同时传送1～2个字节数据。 主模板使用 A02～ A15线指定欲被传送的 2个字节数据的地址， 用DS0, DS1，A01和LWORD 4条线确定多种不同的数据传送周期类型， 包括只传送地址，单字节奇地址或偶地址数据传送，双字节数据传 送，单、双字节数据块传送，单、双字节RWM传送以及非结盟式传 送等。 6条地址修改线（AM0～AM5）可提供64种地址修改码，其中 50种可以由用户定义或保留，其余14种用来通知从模板如下信息： ① DTB周期使用的地址是短地址（只使用A02～A15地址线），还 是标准地址（使用A02～A23）或扩展地址（P2连接器中增加有A16～Ａ 31，使地址可寻址至4G字节）； ② D00～D15上进行的是块传送，还是程序传送或数据传送； ③ 所进行的数据传送是管理式的还是非特权式的。
分支总线的结构和用途概括如表
9.2.4 CAMAC串行系统
串行系统就是利用串行总线将多个CAMAC机箱和串行驱 动器连成一个闭合回路。回路中最多可连62个机箱，信息 流的方向是单向的。信息直接传输距离为10km，加入通讯 设备后传输距离无限制，串行系统的结构如图
串行系统中，只需9条或2 条信号线( 或对线) ， 9条 线用于传输字节串， 2 条线用于传输位串。这两种串行 总线都有一条时钟线，用来传输同步时钟，时钟频率范 围为0～5MHz。 每个机箱有一个串行机箱控制器SCC，通过前面板 上的输入／输出端口连到串行总线SH上。计算机控制 串行驱动器SD的动作，SD发出的串行信息经各个机箱 处理后逐一转发直至回到SD的入口。未被寻址的机箱 对于SH上的信息是透明的(直接转发)，而 被寻址的机 箱由SCC按照命令所规定的动作启动一次CAMAC机箱 数据路操作，并发出回答信息经后续机箱回传到SD入 口。计算机、SD、SCC和组件的关系如图9-11所示。

. 传感器技术 （1）课程特点
是测控技术与仪器专业的一门专业基础课程。 它以各类传感器的工作机理为线索，详细介绍了各 类传感器的工作原理、基本结构、相应的测量电路 和在各个领域中的应用，使学生掌握传感器的使用 方法和设计要点的基本技能。
ppt课件
13
（2）主要内容 了解在各个领域中的传感器的作用，掌握传感器的
信息与通讯工程学科是该专业的应用基础，主要研究 信息通讯的基础理论和相关技术，为测量与控制信息的传 输提供必要的理论和技术支持。
ppt课件
5
二．专业教学内容和知识体系
仪器仪表学科是一个综合性、边缘性的交叉学科， 它从系统工程的角度出发，以检测理论和误差分析理论 为指导，合理应用机械、电子、光学、计算机、自动化、 通信等各专业领域的知识，构建精确、稳定、可靠、经 济，并具有小型化、集成化、智能化、网络化、自动化 特征的测试、计量和控制系统，成为信息链中必不可少 的环节，组成一个完整的仪器科学与技术学科。
ppt课件
6
1.本专业人才培养的教育内容及知识结构的总体框架
C语言、Matlab 语言、数据库技 术、计算机文化 基础等课程
计算机技术类课程
电工电子技术类课程
电路、模电、 数电、电子 EDA、测控电 路等课程
信息流
学科公共 基础课
获取
处理
传输
控制
传感器技术 电子测量技术
等课程
数字信号处理 信号与系统、
虚拟仪器等课程
计算机网 络等课程
机电传动控制、计算机控制、 可编程控制器、单片机原理 及应用、检测仪表与过程控制 等课程
特色专业 课程
机械设计基础、工程光学、测控电路、测控仪器设计、智 能仪表设计与虚拟仪器技术、流体传动与控制、机电传动 控制、互换性与技术测量、微机原理与接口、单片机及应 用、嵌入式系统、DSP原理及应用、无损检测、冶金过程 检测与控制等课程

4、在测控系统中常用的调制方法有哪几种？ 在信号调制中常以一个高频正弦信号作为载波 信号。一个正弦信号有幅值、频率、相位三个 参数，可以对这三个参数进行调制，分别称为 调幅、调频和调相。也可以用脉冲信号作载波 信号。可以对脉冲信号的不同特征参数作调制， 最常用的是对脉冲的宽度进行调制，称为脉冲 调宽。 调频和调相都会使得高频载波信号的相位角受 到调变，电子学中常称其为“角度调制”或 “调角”。 调制、解调电路——频率变换电
1、基本电路
T + us _ VD + uo _ ic + RL C2 uo _
C1
i
RL C2
T+ us _
V Ec
非线性 低通 滤波器 器件
非线性 低通 器件 滤波器 b) 晶体管检波电路
a) 二极管检波电路
峰值检波
平均值检波
（二）精密检波电路

为什么要采用精密检波电路？ 二极管VD和晶体管V都有一定死区电压， 即二极管的正向压降、晶体管的发射结 电压超过一定值时才导通，它们的特性 也是一根曲线。二极管VD和晶体管V的 特性偏离理想特性会给检波带来误差。 为了提高检波精度，常需采用精密检波 电路，它又称为线性检波电路。
' ' u K u A d s
R 1 R 1 R R 1 1 1 1 u 1 ) u ( 1 ) u u ( s A A R K R K R R 2 d 2 2 2 d
2、全波精密检波电路
us R2 R΄2 + us – R1 ∞ R4 i VD1 VD2 R’3 C ∞ uA t t O t
其数学表达式为：us=UxmcosΩt cosωct
双边带调幅信号的形成及波形
