三层交换机配置实验

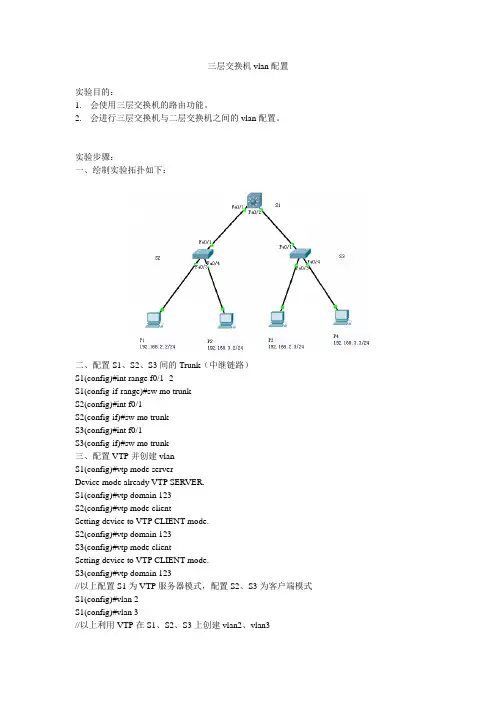

三层交换机vlan配置实验目的：1.会使用三层交换机的路由功能。

2.会进行三层交换机与二层交换机之间的vlan配置。

实验步骤：一、绘制实验拓扑如下：二、配置S1、S2、S3间的Trunk（中继链路）S1(config)#int range f0/1 -2S1(config-if-range)#sw mo trunkS2(config)#int f0/1S2(config-if)#sw mo trunkS3(config)#int f0/1S3(config-if)#sw mo trunk三、配置VTP并创建vlanS1(config)#vtp mode serverDevice mode already VTP SERVER.S1(config)#vtp domain 123S2(config)#vtp mode clientSetting device to VTP CLIENT mode.S2(config)#vtp domain 123S3(config)#vtp mode clientSetting device to VTP CLIENT mode.S3(config)#vtp domain 123//以上配置S1为VTP服务器模式，配置S2、S3为客户端模式S1(config)#vlan 2S1(config)#vlan 3//以上利用VTP在S1、S2、S3上创建vlan2、vlan3四、配置三层交换机S1的路由功能下的vlanS1(config)#ip routing //打开三层交换机的路由功能S1(config)#int vlan 2S1(config-if)#ip add 192.168.2.1 255.255.255.0S1(config-if)#no shut //启用vlan2//以上为vlan2配置ipS1(config)#int vlan 3S1(config-if)#ip add 192.168.3.1 255.255.255.0S1(config-if)#no shut //启用vlan3//以上为vlan3配置ip五、配置S2、S3交换机的vlan接口S2(config)#int f0/3S2(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2S2(config)#int f0/4S2(config-if)#switchport access vlan 3 //端口f0/4划入vlan 3S3(config)#int f0/3S3(config-if)#switchport access vlan 2 //端口f0/3划入vlan 2S3(config)#int f0/4S3(config-if)#switchport access vlan 3 //端口f0/4划入vlan3六、主机配置主机1、3分配192.168.2.0网段地址，网关为：192.168.2.1主机2、4分配192.168.3.0网段地址，网关为：192.168.3.1七、测试连通性配置完成后，两个VLAN（VLAN2、VLAN3）就可以通过三层交换机进行通信了。

期中考试实验：三层交换机的静态路由配置姓名：夏黑一、实验名称三层交换机的静态路由配置二、实验原理将两层交换端口变换为三层交换口，在三层交换机上配置静态路由，不增加路由器开销。

实现两台PC机网络互连功能。

三、实验环境及设备环境：Packet Tracer 5.0软件设备：两台s3560 switch(Sw1 Sw2)两台PC机（PC1 PC2）三根Copper Cross-over线接口：FastEthernet0/1 FastEthernet0/5四、实验内容1）根据拓扑图连接2）测试连接未配置路由情况下，PC1不能ping通PC2。

期望目标：在S3560上启用静态路由，到192.168.1.0走10.0.0.1，到192.168.2.0走10.0.0.2。

PC1可以ping通PC23）测试结果4）实验总结5）实验心得五、实验步骤及命令清单/*参考老师传的实验指导书和思科路由器配置命令大全*/步骤1：先根据描述搭建拓扑、进行连线在空白面添加：两台S3560交换机（Switches->3560 24ps）两台PC机（End Devices->Generic）接口连线：使用Copper Cross-over线（Connections->Copper Cross-over）分别FastEthernet0/1连接两台交换机，FastEthernet0/5连接PC及与交换机步骤2：配置交换机信息单击交换机，更改名称为Sw1和Sw2(Config->Display name)使用配置命令（->CLI）Sw1:Switch>enable //进入私有模式Switch#conf t // 进入全局模式Switch(config)#hostname Sw1 //给三层交换机定义名称Sw1(config)#interface fa0/1 //进入FastEthernet0/1Sw1(config-if)#no switchportSw1(config-if)#ip address 10.0.0.1 255.255.255.0 //配置IP地址和子网掩码Sw1(config-if)#exitSw1(config)#interface fa0/5 //进入FastEthernet0/5Sw1(config-if)#no switchportSw1(config-if)#ip address 192.168.1.1 255.255.255.0 //同上Sw1(config-if)#exitSw2：Switch>enableSwitch#conf tSwitch(config)#hostname Sw1Sw1(config)#hostname Sw2Sw2(config)#interface fa0/1Sw2(config-if)#no switchportSw2(config-if)#ip address 10.0.0.2 255.255.255.0Sw2(config-if)#exitSw2(config)#interface fa0/5Sw2(config-if)#no switchportSw2(config-if)#ip address 192.168.2.1 255.255.255.0 Sw2(config-if)#exit ///同上步骤3：配置PC机IP地址（单击PC机->settings->Gateway设置 FastEthernet->IP Address设置）PC1：Gateway：192.168.1.1 IP地址：192.168.1.2PC2：Gateway：192.168.2.1 IP地址： 192.168.2.2步骤4：设置静态路由Sw1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2////启用三层交换机上的路由模块Sw2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1步骤5：测试PC机连接（单击PC机->Desktop->Command Prompt）输入ping 192.168.2.2设置成功！实验心得：自己写自己做。

三层交换机配置实验三层交换机配置实验交换机的三层交换实际是具有路由功能的交换机，比如思科的Cisco 3550和华为的Quitway 3526就是三层交换机，支持路由功能。

交换机实现路由功能和两种情况，一种是通过vlan ip实现不同vlan间的路由，再一种是通过设置端口三层模式，通过端口ip，实现不同网络间的路由。

1. 通过vlan ip做网关实现不同vlan间的路由配置HostA的IP地址为：10.65.1.1 255.255.0.0配置HostA的网关地址：10.65.1.2配置HostB的IP地址为：10.66.1.1 255.255.0.0配置HostB的网关地址：10.66.1.2在交换机上先建两个vlan，分别为vlan 2 和vlan 3，将f0/2 放入vlan 2，将f0/6放入vlan 3，再设置vlan 2 和 vlan 3的IP地址，最后启动路由转发：ip routing。

参考配置如下：Switch#vlan databaseSwitch(vlan)#vlan 2Switch(vlan)#vlan 3Switch(vlan)#exitSwitch#conf tSwitch(config)#int f0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#description connected HostASwitch(config-if)#int f0/6Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 3Switch(config-if)#description connected HostBSwitch(config-if)#exitSwitch(config)#int vlan 2Switch(config-if)#ip address 10.65.1.2 255.255.0.0Switch(config-if)#int vlan 3Switch(config-if)#ip address 10.66.1.2 255.255.0.0Switch(config-if)#exitSwitch(config)#ip routingSwitch(config)#endSwitch#通过以上设置HostA与HostB应该可以ping通了。

三层交换机与路由器的配置实例（图解）目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN，并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1：首先在三层交换上划出两个VLAN，并进入VLAN为其配置IP，此IP将作为与他相连PC 的网关。

2：将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口（no switchsport）3：将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信交换机的配置命令：SW 0:Switch>Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#no shutSwitch(config-if)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#SW 1:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#SW 2:Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2% Access VLAN does not exist. Creating vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#三层交换的配置命令：Switch>enSwitch#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to downSwitch(config-if)#exitSwitch(config)#int f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 1Switch(config-if)#no shut%LINK-5-CHANGED: Interface Vlan1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up Switch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip addSwitch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#no switchport%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#Switch(config-if)#ip address 192.168.10.1 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2Switch(config)#路由器的配置：Router>enRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1Q 1Router(config-subif)#ip address 192.168.3.168 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1Q 2Router(config-subif)#ip addRouter(config-subif)#ip address 192.168.4.168 255.255.255.0Router(config-subif)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#confConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/1Router(config-if)#ip addRouter(config-if)#ip address 192.168.10.2 255.255.255.0 Router(config-if)#。

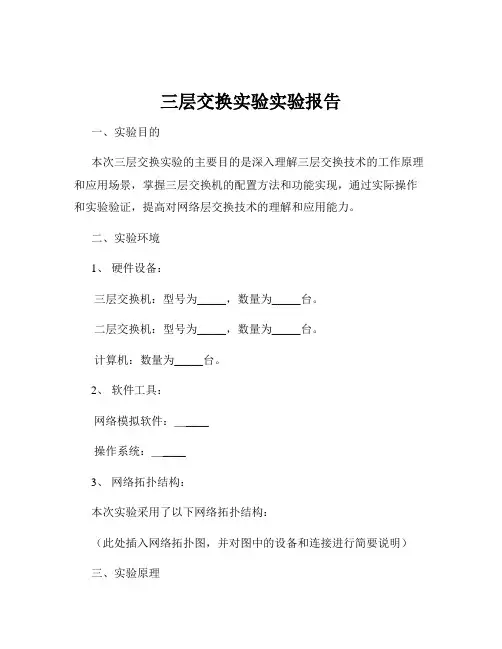

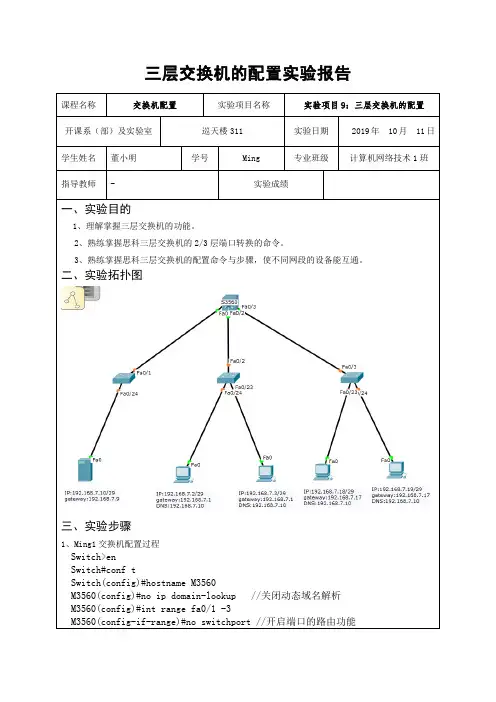

三层交换实验实验报告一、实验目的本次三层交换实验的主要目的是深入理解三层交换技术的工作原理和应用场景，掌握三层交换机的配置方法和功能实现，通过实际操作和实验验证，提高对网络层交换技术的理解和应用能力。

二、实验环境1、硬件设备：三层交换机：型号为_____，数量为_____台。

二层交换机：型号为_____，数量为_____台。

计算机：数量为_____台。

2、软件工具：网络模拟软件：＿____操作系统：＿____3、网络拓扑结构：本次实验采用了以下网络拓扑结构：（此处插入网络拓扑图，并对图中的设备和连接进行简要说明）三、实验原理1、三层交换技术三层交换技术是将二层交换技术和三层路由技术结合起来的一种网络技术。

它在二层交换的基础上，通过识别数据包中的 IP 地址信息，实现了不同 VLAN 之间的通信，从而提高了网络的性能和灵活性。

2、 VLAN 技术VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的局域网在逻辑上划分成多个不同的广播域。

通过 VLAN 技术，可以有效地控制广播风暴，提高网络的安全性和管理效率。

3、 IP 路由技术IP 路由是指根据数据包中的 IP 地址信息，将数据包从源地址转发到目的地址的过程。

在三层交换中，路由功能是通过软件或硬件实现的。

四、实验步骤1、设备连接与初始化按照网络拓扑结构，将三层交换机、二层交换机和计算机通过网线连接起来，并给所有设备上电。

对三层交换机和二层交换机进行初始化配置，包括设置设备名称、管理 IP 地址等。

2、 VLAN 划分在二层交换机上创建不同的 VLAN，并将相应的端口划分到不同的VLAN 中。

例如，创建 VLAN 10、VLAN 20，将端口 1-10 划分到VLAN 10，将端口 11-20 划分到 VLAN 20。

3、三层交换机配置创建 VLAN 接口：在三层交换机上为每个 VLAN 创建相应的VLAN 接口，并配置 IP 地址。

三层交换实验报告三层交换实验报告一、实验目的本次实验的目的是通过搭建一个三层交换网络，探究其在数据传输中的优势和应用场景。

通过实验，我们将深入了解三层交换的工作原理、配置方法以及网络性能的提升。

二、实验环境本次实验所使用的设备包括三层交换机、路由器和PC机。

三层交换机采用了Cisco的Catalyst系列，路由器采用了Cisco的ISR系列。

PC机作为终端设备，用于发送和接收数据。

三、实验过程1. 配置三层交换机首先，我们需要在三层交换机上进行基本配置。

通过命令行界面，我们可以设置交换机的IP地址、子网掩码和默认网关。

这样，交换机就能够与其他设备进行通信。

2. 配置路由器接下来，我们需要在路由器上进行配置。

通过命令行界面，我们可以设置路由器的IP地址、子网掩码和默认网关。

此外，我们还需要配置路由表，以便路由器能够正确地转发数据包。

3. 连接设备在完成配置后，我们需要将三层交换机、路由器和PC机进行连接。

通过使用网线将它们连接起来，我们可以建立一个局域网。

在局域网中，三层交换机负责交换数据包，路由器负责转发数据包，PC机作为终端设备进行数据的发送和接收。

4. 测试网络性能在搭建好网络之后，我们可以进行性能测试。

通过发送大量的数据包，我们可以测试网络的吞吐量和延迟。

三层交换机的优势在于它能够根据目的IP地址来转发数据包，从而提高网络的传输效率。

而传统的二层交换机只能根据MAC 地址来转发数据包，效率较低。

四、实验结果经过测试，我们发现三层交换机在数据传输中的确具有一定的优势。

相比于传统的二层交换机，三层交换机能够更快地转发数据包，从而提高了网络的传输效率。

此外，三层交换机还支持更多的网络协议，可以满足更多的应用需求。

五、实验总结通过本次实验，我们深入了解了三层交换的工作原理和配置方法。

三层交换机在现代网络中扮演着重要的角色，它能够提高网络的传输效率和性能。

在实际应用中，我们可以将三层交换机应用于大型企业网络、数据中心等场景，以满足高速、大容量的数据传输需求。

实验三层交换机配置实例前言：在上次我们做了trunk的实验，同时也知道trunk不能实现不同VLAN间通信，需要通过三层设备（路由/三层交换机）来实现。

所以，这次我们就用三层交换机来模拟实现通信。

三层交换技术就是：二层交换技术+三层转发技术。

它解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。

接下来，我们来做个简单的实验：实验软件：GNS31.首先我们放置好实验设备：三层交换机一台，二层交换机一台，pc机两台，并做好标签：2.点击开始并双击sw2开始进行相关配置：创建vlan10，20，将端口1/1和1/2定义为access模式并分别分配到vlan10，20中，将端口1/0定义为trunk模式。

3.双击三层交换机sw1进行相关配置：创建vlan10，20，将端口1/0定义为trunk模式，给虚拟接口vlan10，20配置ip。

4.最后我们给两台pc机配上ip：5.此时配置已全部完成，最后见证奇迹的时刻：可以看到两台pc都能互相通信。

总结：第三层交换机的设计基于对IP路由的仔细分析，把IP路由中每个报文都必须经过的过程提取出来，这个过程是十分简化的过程。

IP路由中绝大多数报文是不包含选项的报文，因此在多数情况下处理报文IP选项的工作是多余的。

不同网络的报文长度是不同的，为了适应不同的网络，IP要实现报文分片的功能，但是在全以太网的环境中，网络的帧长度是固定的，因此报文分片也是一个可以省略的工作。

第三层交换技术没有采用路由器的最长地址掩码匹配的方法，而是使用了精确地址匹配的方法处理，这样，有利于硬件的实现快速查找。

它采用了使用高速缓存的方法，经常使用的主机路由放到了硬件查找表中，只有在这个高速缓存中无法匹配的项目才会通过软件去转发。

在存储转发过程中使用了流交换方式，在流交换中，分析第一个报文确定其是否表示了一个流或者一组具有相同源地址和目的地址的报文。

三层交换机配置综合实验实验拓扑：第一步，配置VTP域，创建VLAN3550:3550#vlan database3550(vlan)#vtp server3550(vlan)#vtp domain sy3550(vlan)#vtp password cisco3550(vlan)#vlan 23550(vlan)#vlan 33550(vlan)#vtp pruning3550(vlan)#exitSW1：SW1#vlan databaseSW1(vlan)#vtp clientSW1(vlan)#vtp domain sySW1(vlan)#vtp password ciscoSW1(vlan)#exit第二步，设置中继3550：3550(config)#int f0/03550(config-if)#switchport trunk encapsulation dot1q 3550(config-if)#switchport mode trunk3550(config-if)#end3550#show vtp statusVTP Version : 2Configuration Revision : 2Maximum VLANs supported locally : 256Number of existing VLANs : 7VTP Operating Mode : ServerVTP Domain Name : syVTP Pruning Mode : EnabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledSW1：SW1(config)#int f0/15SW1(config-if)#switchport trunk encapsulation dot1q SW1(config-if)#switchport mode trunkSW1(config-if)#endSW1#show vtp statusVTP Version : 2Configuration Revision : 2Maximum VLANs supported locally : 256Number of existing VLANs : 7VTP Operating Mode : ClientVTP Domain Name : syVTP Pruning Mode : EnabledVTP V2 Mode : DisabledVTP Traps Generation : Disabled第三步，端口加入VLANSW1：SW1#conf tSW1(config)#int f0/1SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 2SW1(config-if)#exitSW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 3SW1(config-if)#end第四步，配置三层交换，实现VLAN之间互通35503550#conf t3550(config)#ip routing3550(config)#int vlan 23550(config-if)#ip address 192.168.2.1 255.255.255.03550(config-if)#no shutdown3550(config-if)#exit3550(config)#int vlan 33550(config-if)#ip address 192.168.3.1 255.255.255.03550(config-if)#no shutdown3550(config-if)#end第五步，客户机验证PC1#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 216/284/336 ms PC2#ping 192.168.2.2T ype escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 144/211/276 ms第六步，在三层交换机上启用路由功能3550：3550(config)#int f0/13550(config-if)#no switchport3550(config-if)#ip address 172.16.1.1 255.255.255.03550(config-if)#no shutdown3550(config-if)#exit3550(config)#int f0/23550(config-if)#no switchport3550(config-if)#ip address 172.16.2.1 255.255.255.03550(config-if)#no shutdown第七步，配置两台路由器，并启用HSRPR1：R1(config)#R1(config)#int f0/0R1(config-if)#no ip addressR1(config-if)#ip address 172.16.1.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#speed 100R1(config-if)#duplex fullR1(config-if)#exitR1(config)#int f1/0R1(config-if)#ip address 10.0.0.254 255.255.255.0R1(config-if)#no shutdownR1(config-if)#speed 100R1(config-if)#duplex fullR1(config-if)#standby 1 ip 10.0.0.252R1(config-if)#standby 1 priority 200R1(config-if)#standby 1 preemptR1(config-if)#standby 1 track f0/0 10R1(config-if)#endR1#show standby briefP indicates configured to preempt.|Interface Grp Prio P State Active Standby Virtual IP Fa1/0 1 200 P Active local 10.0.0.253 10.0.0.252 R2：R2#conf tR2(config)#int f0/0R2(config-if)#ip address 172.16.2.2 255.255.255.0R2(config-if)#no shutdownR2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#exitR2(config)#int f1/0R2(config-if)#ip address 10.0.0.253 255.255.255.0R2(config-if)#no shutdownR2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#standby 1 ip 10.0.0.252R2(config-if)#end第八步，配置动态路由协议3550：3550(config)#router ospf 13550(config-router)#network 192.168.2.0 0.0.0.255 area 03550(config-router)#network 192.168.3.0 0.0.0.255 area 03550(config-router)#network 172.16.1.0 0.0.0.255 area 03550(config-router)#network 172.16.2.0 0.0.0.255 area 03550(config-router)#endR1：R1(config)#router ospf 2R1(config-router)#network 172.16.1.0 0.0.0.255 area 0R1(config-router)#network 10.0.0.0 0.0.0.255 are 0R1(config-router)#endR2：R2(config)#router ospf 3R2(config-router)#network 172.16.2.0 0.0.0.255 area 0R2(config-router)#network 10.0.0.0 0.0.0.255 area 0R2(config-router)#endR2#show ip route Gateway of last resort is not set172.16.0.0/24 is subnetted, 2 subnetsO 172.16.1.0 [110/2] via 172.16.2.1, 00:03:39, FastEthernet0/0[110/2] via 10.0.0.254, 00:03:39, FastEthernet1/0C 172.16.2.0 is directly connected, FastEthernet0/010.0.0.0/24 is subnetted, 1 subnetsC 10.0.0.0 is directly connected, FastEthernet1/0O 192.168.2.0/24 [110/2] via 172.16.2.1, 00:03:39, FastEthernet0/0O 192.168.3.0/24 [110/2] via 172.16.2.1, 00:03:39, FastEthernet0/0第九步，客户机验证PC3#ping 192.168.2.2、Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 288/337/432 ms PC3#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 240/300/336 ms PC1#ping 192.168.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 192/231/288 ms。

交换实验三层交换机基本配置实验名称：三层交换机端口配置实验目的：配置开启三层交换机的三层功能，实现路由作用。

功能描述：为了隔离广播域而划分了VLAN，但不同的VLAN之间需要通信，本实验将实现这一功能。

即同一VLAN里的计算机能跨交换机通信，不同VLAN里的计算机系统也能互相通信。

技术原理：三层交换机是在二层交换的基础上实现了三层的路由功能。

三层交换机基于“一次路由，多次交换”的特性，在局域网环境中转发性能远远高于路由器。

而且三层交换机同时具备二层的功能，能和二层交换机进行很好的数据转发。

三层交换机的以太网接口要比一般的路由器多很多，更加适合多个局域网段之间的互联。

三层交换机本身默认开启了路由功能，可利用IP Routing命令进行控制。

实验设备：S3760一台，PC机2台。

实验拓扑：如下。

注意：先连线，在进行配置，注意连接线缆的接口编号。

S3760为三层交换机。

实验步骤：地址参考如下：s3760-1>enable 14password:s3760-1#configure terminals3760-1 (config)#hostname 3760s3760-1 (config)#ip routing ！开启三层交换机的路由功能S3760PC1172.16.50.1/24PC2172.16.50.2/24步骤3. 配置三层交换机端口的路由功能。

s3760-1>enable 14password:s3760-1#configure terminals3760-1 (config)#interface fastethernet 0/12s3760-1 (config-if)#no switchport !开启端口的三层路由功能s3760-1 (config-if)#ip address 172.16.50.12 255.255.255.0s3760-1 (config-if)#no shutdowns3760-1 (config-if)#exits3760-1 (config)#interface fastethernet 0/22s3760-1 (config-if)#no switchport !开启端口的三层路由功能s3760-1 (config-if)#ip address 172.16.50.22 255.255.255.0s3760-1 (config-if)#no shutdowns3760-1 (config-if)#end步骤4. 验证与测试。

三层交换机路由功能配置实验总结三层交换机作为一种网络交换设备，除了基本的交换功能外，还具备了路由功能。

在网络中，路由功能是至关重要的，因为它可以实现不同子网之间的通信。

本文将介绍如何通过三层交换机实现路由功能，并进行实验总结。

一、实验环境本次实验环境如下：1. 三台计算机，分别连接在三个不同的子网中，IP地址分别为：- 192.168.1.2/24- 192.168.2.2/24- 192.168.3.2/242. 三层交换机，具备路由功能，连接以上三个子网。

二、实验步骤1. 配置三层交换机的接口IP地址三层交换机需要为每个接口分配IP地址，以便能够在不同的子网之间进行路由转发。

在本次实验中，我们需要为三个接口分别配置IP 地址：- 接口 VLAN 1：192.168.1.1/24- 接口 VLAN 2：192.168.2.1/24- 接口 VLAN 3：192.168.3.1/24可以通过以下命令进行配置：```interface vlan 1ip address 192.168.1.1 255.255.255.0no shutdowninterface vlan 2ip address 192.168.2.1 255.255.255.0no shutdowninterface vlan 3ip address 192.168.3.1 255.255.255.0no shutdown```2. 配置路由为了实现不同子网之间的通信，需要在三层交换机中配置路由。

在本次实验中，我们需要将两个子网之间的路由添加到路由表中。

假设需要从192.168.1.0/24子网中的计算机访问192.168.3.0/24子网中的计算机，需要将192.168.3.0/24子网的路由添加到路由表中。

可以通过以下命令进行配置：```ip route 192.168.3.0 255.255.255.0 192.168.2.2```其中，192.168.3.0 255.255.255.0表示需要访问的目标子网，192.168.2.2表示下一跳路由器的IP地址。

三层交换机静态路由配置实验原理三层交换机是一种具备路由功能的网络设备，它可以在不同的网络之间进行数据包转发和路由选择。

静态路由是一种简单的路由配置方法，需要手动设置路由表项来指定数据包的传输路径。

下面是三层交换机静态路由配置实验的基本原理：1. 网络拓扑：首先，需要构建一个具有多个网络子网的拓扑结构。

这可以包括多个三层交换机和多个连接的网络设备（例如路由器或主机）。

2. IP 地址规划：为每个网络子网分配唯一的 IP 地址范围。

确保每个子网具有不同的网络地址，并根据需要分配子网掩码。

3. 三层交换机配置：在每个三层交换机上，配置接口 IP 地址。

这些地址应该属于不同的子网，并且应该与相应网络接口的IP 地址一致。

4. 路由配置：使用静态路由配置命令来设置路由表项。

通过设置适当的路由表项，可以指定数据包的转发路径。

在三层交换机上，可以使用以下命令来配置静态路由：• ip route <目标网络地址> <子网掩码> <下一跳地址>：将目标网络地址和子网掩码映射到下一跳地址。

下一跳地址可以是连接到其他网络的三层交换机或路由器的 IP 地址。

例如：ip route 192.168.2.0 255.255.255.0 192.168.1.2 表示将目标网络地址为192.168.2.0/24 的数据包转发到下一跳地址192.168.1.2。

5. 测试连通性：完成路由配置后，可以进行连通性测试。

通过向不同网络的主机发送数据包，并检查是否能够相互访问，可以验证静态路由配置是否成功。

请注意，静态路由配置是一种最基本的路由配置方法。

在更大规模和复杂的网络环境中，可能需要使用动态路由协议（如OSPF、BGP 等）来实现更灵活和自动化的路由选择。

最新三层交换实验实验报告实验目的：1. 熟悉三层交换机的基本配置和操作。

2. 掌握VLAN间的路由配置方法。

3. 学习并实现三层交换机的静态路由和动态路由协议配置。

实验环境：1. 三层交换机设备。

2. 多台计算机或网络设备，用于模拟不同VLAN。

3. 网络连接线缆。

4. 网络管理软件，如CLI或Web管理界面。

实验步骤：1. 连接网络设备，并确保所有设备均正确接入三层交换机。

2. 配置交换机的基本设置，包括主机名、管理VLAN等。

3. 创建VLAN，并为每个VLAN分配相应的端口。

4. 在三层交换机上配置IP地址，为不同VLAN提供Layer 3交换功能。

5. 配置VLAN间的路由，可以手动添加静态路由或启用动态路由协议（如RIP、OSPF）。

6. 测试VLAN间的通信，确保路由配置正确无误。

7. 监控网络性能和交换机状态，记录实验数据。

实验结果：1. 成功创建了VLAN，并为每个VLAN分配了正确的端口。

2. 三层交换机的IP地址配置完成，能够进行Layer 3交换。

3. 静态路由和动态路由协议均配置成功，VLAN间通信顺畅。

4. 网络测试显示，数据包能够在不同VLAN间正确传输，无丢包现象。

5. 网络性能稳定，交换机运行状态良好。

实验结论：通过本次实验，我们了解了三层交换机的工作原理和配置方法。

通过实际操作，我们掌握了VLAN间的路由配置，包括静态路由和动态路由协议的设置。

实验结果表明，三层交换机能够有效地实现不同VLAN间的通信，提高了网络的灵活性和扩展性。

此外，实验过程中对网络性能的监控也证实了三层交换机的稳定性和可靠性。

三层交换机路由配置一、三层交换机VLAN间路由建立某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。

现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。

在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。

为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问，拓朴图如图所示。

第1步：开启三层交换机路由功能Switch#configure terminalSwitch(config)#hostname s3550S3550(conifg)#ip routing第2步：建立Vlan，并分配端口S3550(conifg)#vlan 10S3550(config-vlan)#name salesS3550(config-vlan)#exitS3550(conifg)#vlan 20S3550(config-vlan)#name technicalS3550(config-vlan)#exitS3550(conifg)#S3550(conifg)#interface fastethernet 0/10S3550(conifg-if)#switchport mode accessS3550(conifg-if)#switchport access vlan 10S3550(conifg-if)#exitS3550(conifg)# interface fastethernet 0/20S3550(conifg-if)#switchport mode accessS3550(conifg-if)#switchport access vlan 20S3550(config-vlan)#exitS3550(config)#第3步：配置三层交换机端口的路由功能S3550(config)#interface vlan 10S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0 S3550(conifg-if)#no shutdownS3550(conifg-if)#exitS3550(config)#interface vlan 20S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0S3550(conifg-if)#no shutdownS3550(conifg-if)#endS3550#第4步：查看路由表S3550#show ip route第5步：测试三层交换机Vlan间路由功能二、三层交换机与路由器间静态路由的建立某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。

页眉内容实验名称:3层交换机配置一．实验目的和要求了解DES-3326SR的虚端口的设置了解单台DES 3326SR直接路由的设置了解多台DES 3326SR静态路由的设置二．实验原理和内容1.网络硬件环境的准备2.对等网络的建立3.通过交换机实现VLAN的划分与通信4.通过路由器实现不同VLAN之间的通信5.无线局域网的组建三、实验步骤步骤1：交换机1,2VLAN配置分别配置交换机1，交换机2的VLAN，保证每个交换机至少各有2个VLAN 可以正常工作，假设:交换机1（VLAN2和VLAN3）交换机2（VLAN6和VLAN7）注：配置指令参见实验1，这里不再详细说明步骤2：交换机1,2虚接口配置分别为交换机1，交换机2的每个VLAN配置虚接口，1:配置指令为：Create ipif <虚接口名称><虚接口IP地址>/<子网掩码长度><虚接口对应的vlan名称>例如：create ipif 192.168.2.1/24 vlan22:查看指令为：Show ipif步骤3：交换机1,2级联端口配置分别为交换机1，交换机2创建VLAN5,VLAN5成员为两台交换机的级联端口（即两交换机的连线端口号），同时创建VLAN的虚接口配置1:配置指令为：a.两台交换机均执行如下指令，创建vlan5，并增加级联端口Create vlan vlan5 tag 5Congfig vlan vlan5 add untag 2b.两台交换机均执行如下指令，创建vlan5虚接口Create ipif if5 192.168.5.1/24 vlan5 state enableCreate ipif if5 192.168.5.2/24 vlan5 state enable注：此处两个虚接口属于同一网段，不允许使用相同的IP地址步骤4：交换机路由配置分别为交换机1，交换机2创建静态路由a.交换机1Create iproute 192.168.2.0/24 192.168.5.1Create iproute 192.168.3.0/24 192.168.5.1b.交换机2Create iproute 192.168.6.0/24 192.168.5.2Create iproute 192.168.7.0/24 192.168.5.2步骤5：测试配置结束后，VLAN2,VLAN3,VLAN6,VLAN7能够全部互通实验名称:3层交换机配置一．实验目的和要求了解DES-3326SR的虚端口的设置了解单台DES 3326SR直接路由的设置了解多台DES 3326SR静态路由的设置二．实验原理和内容1.网络硬件环境的准备2.对等网络的建立3.通过交换机实现VLAN的划分与通信4.通过路由器实现不同VLAN之间的通信5.无线局域网的组建三．主要仪器设备Dlink-3624SR交换机*2四．实验步骤步骤1：交换机1,2VLAN配置分别配置交换机1，交换机2的VLAN，保证每个交换机至少各有2个VLAN 可以正常工作，假设:交换机1（VLAN2和VLAN3）交换机2（VLAN6和VLAN7）注：配置指令参见实验1，这里不再详细说明步骤2：交换机1,2虚接口配置分别为交换机1，交换机2的每个VLAN配置虚接口，1:配置指令为：Create ipif <虚接口名称><虚接口IP地址>/<子网掩码长度><虚接口对应的vlan名称>例如：create ipif 192.168.2.1/24 vlan22:查看指令为：Show ipif步骤3：交换机1,2级联端口配置分别为交换机1，交换机2创建VLAN5,VLAN5成员为两台交换机的级联端口（即两交换机的连线端口号），同时创建VLAN的虚接口配置1:配置指令为：a.两台交换机均执行如下指令，创建vlan5，并增加级联端口Create vlan vlan5 tag 5Congfig vlan vlan5 add untag 2b.两台交换机均执行如下指令，创建vlan5虚接口Create ipif if5 192.168.5.1/24 vlan5 state enableCreate ipif if5 192.168.5.2/24 vlan5 state enable注：此处两个虚接口属于同一网段，不允许使用相同的IP地址步骤4：交换机路由配置分别为交换机1，交换机2创建静态路由a.交换机1Create iproute 192.168.2.0/24 192.168.5.1Create iproute 192.168.3.0/24 192.168.5.1b.交换机2Create iproute 192.168.6.0/24 192.168.5.2Create iproute 192.168.7.0/24 192.168.5.2步骤5：测试配置结束后，VLAN2,VLAN3,VLAN6,VLAN7能够全部互通五．实验记录和处理VLAN及端口配置：交换机1：交换机2：网关配置：交换机1：交换机2：交换机1：2实验结果截图：口配置正确，交换机路由配置正确，不同VLAN间能够通过它们互相连通。
