传输介质的分类和特征传输介质是指用于传输信息的物质或设备，其分类可以根据不同的特征进行划分。
下面将介绍传输介质的常见分类和特征。
一、根据物理性质分类：1.有线传输介质：有线传输介质是指需要物理线缆来传输信号和数据的介质。
常见的有线传输介质有以下几种：（2）同轴电缆：同轴电缆是指由中心导体、绝缘层、屏蔽层和外部绝缘层构成的一种电缆。
常用于电视、广播等传输。
（3）光纤：光纤是一种由纯净的玻璃或塑料制成的用于传输光信号的介质。
由于其具有高速、大容量和抗干扰性等特点，常用于长距离的高速数据传输。
2.无线传输介质：无线传输介质是指通过电磁波在空气中传输信号和数据的介质。
常见的无线传输介质有以下几种：（1）无线电波：无线电波是通过调制电磁波的频率、振幅和相位等特性来传输信息的一种无线传输介质。
广泛应用于无线电通信、广播、雷达等领域。
（2）红外线：红外线是指波长较长但仍能被人眼所感知的一种电磁辐射。
常用于遥控器、红外传输等领域。
（3）微波：微波是一种具有较高频率和较短波长的电磁波，常用于无线局域网、雷达、卫星通信等。
二、根据传输方式分类：1.广播传输介质：广播传输介质是指通过广播频道统一发送信号和数据，由接收设备接收。
常见的广播传输介质有无线电波、卫星信号等。
2.点对点传输介质：点对点传输介质是指在两个终端间建立专用通信线路，通过该线路直接传输信号和数据。
常见的点对点传输介质有双绞线、光纤等。
三、根据传输速率分类：2.中速传输介质：中速传输介质指传输速率适中的介质。
常用于局域网、广播电视等领域，如双绞线、同轴电缆等。
3.高速传输介质：高速传输介质指传输速率较高的介质。
常用于对数据传输速率要求较高、距离较远的场景，如光纤、微波等。
四、根据传输距离分类：1.近距离传输介质：近距离传输介质指传输距离较短的介质。
常用于局域网、家庭网络等小范围内的通信，如双绞线、红外线等。
2.远距离传输介质：远距离传输介质指传输距离较远的介质。
传输介质的分类和特征传输介质是指信息通过传输媒介进行传递的过程中所使用的媒介。
根据传输介质的不同特征和技术，可以将其分为有线传输介质和无线传输介质两大类。
一、有线传输介质有线传输介质是指利用电线、光纤等物理媒介将信息进行传输的技术。
主要的有线传输介质包括以下几种类型：1. 双绞线：双绞线是最常见的有线传输介质之一，由两根导线绞合而成，可以分为不同级别，如Cat5、Cat6等。
双绞线传输速率较高，信号传输质量稳定，受到外界干扰较小。
2.同轴电缆：同轴电缆由一个中心导体、绝缘层、金属屏蔽层和外部绝缘层组成，主要用于传输高频信号。
同轴电缆速率较高，但相对于双绞线来说，干扰和衰减较大。
3.光纤：光纤是利用光的传导性能来进行信息传输的一种传输介质。
它由一个或多个玻璃或塑料纤维组成，具有传输速率高、传输距离长和抗干扰能力强的特点。
4.并行线：并行线是一种传输速率较低的传输介质，主要用于连接计算机的外部设备，如打印机和扫描仪等。
有线传输介质的特征：1.传输距离较远：有线传输介质通常具有较长的传输距离，特别是光纤，可以实现几十公里的传输距离。
2.信号传输质量稳定：由于有线传输介质受到外界干扰较小，因此信号传输质量较为稳定可靠。
3.传输速率较高：有线传输介质通常具有较高的传输速率，可以满足大容量数据的传输需求。
4.成本较低：相对于无线传输介质来说，有线传输介质的设备和维护成本较低。
二、无线传输介质无线传输介质是指利用无线电波将信息进行传输的技术，主要包括以下几种类型：1.无线电：无线电是一种通过改变无线电波电磁场的一些参数来传输信号的技术。
无线电传输介质可以实现较远距离的传输，但传输速率相对较低。
2.微波：微波是一种高频无线电波，主要用于通信和雷达等领域。
微波传输介质速率较高，但受到大气、建筑物和物体障碍的影响较大。
3.红外线：红外线是一种电磁波，其频率低于可见光。
红外线传输介质主要用于短距离通信，速率较低，但受到环境光干扰较小。
![（讲课稿）网络传输介质[范文大全]](https://uimg.taocdn.com/bc3eeb6b32687e21af45b307e87101f69e31fbcc.webp)

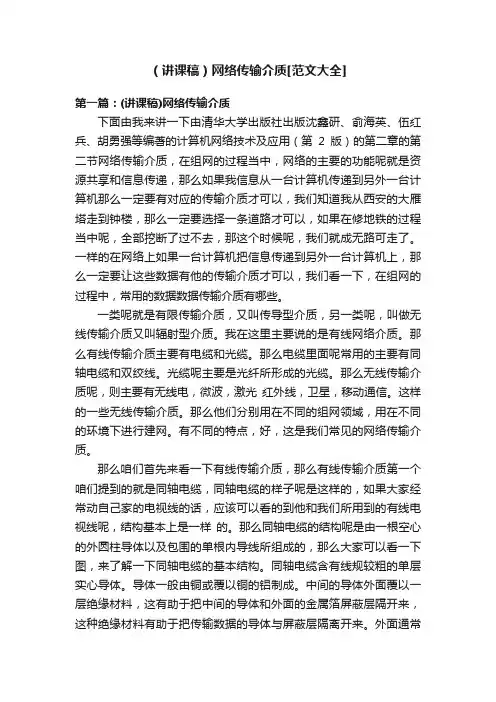

（讲课稿）网络传输介质[范文大全]第一篇：(讲课稿)网络传输介质下面由我来讲一下由清华大学出版社出版沈鑫研、俞海英、伍红兵、胡勇强等编著的计算机网络技术及应用（第2版）的第二章的第二节网络传输介质，在组网的过程当中，网络的主要的功能呢就是资源共享和信息传递，那么如果我信息从一台计算机传递到另外一台计算机那么一定要有对应的传输介质才可以，我们知道我从西安的大雁塔走到钟楼，那么一定要选择一条道路才可以，如果在修地铁的过程当中呢，全部挖断了过不去，那这个时候呢，我们就成无路可走了。
一样的在网络上如果一台计算机把信息传递到另外一台计算机上，那么一定要让这些数据有他的传输介质才可以，我们看一下，在组网的过程中，常用的数据数据传输介质有哪些。
一类呢就是有限传输介质，又叫传导型介质，另一类呢，叫做无线传输介质又叫辐射型介质。
我在这里主要说的是有线网络介质。
那么有线传输介质主要有电缆和光缆。
那么电缆里面呢常用的主要有同轴电缆和双绞线。
光缆呢主要是光纤所形成的光缆。
那么无线传输介质呢，则主要有无线电，微波，激光红外线，卫星，移动通信。
这样的一些无线传输介质。
那么他们分别用在不同的组网领域，用在不同的环境下进行建网。
有不同的特点，好，这是我们常见的网络传输介质。
那么咱们首先来看一下有线传输介质，那么有线传输介质第一个咱们提到的就是同轴电缆，同轴电缆的样子呢是这样的，如果大家经常动自己家的电视线的话，应该可以看的到他和我们所用到的有线电视线呢，结构基本上是一样的。

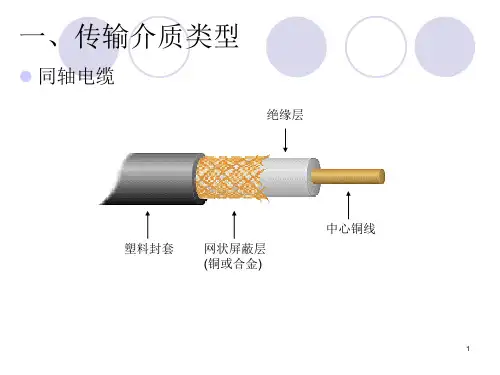

那么同轴电缆的结构呢是由一根空心的外圆柱导体以及包围的单根内导线所组成的，那么大家可以看一下图，来了解一下同轴电缆的基本结构。
同轴电缆含有线规较粗的单层实心导体。
导体一般由铜或覆以铜的铝制成。
中间的导体外面覆以一层绝缘材料，这有助于把中间的导体和外面的金属箔屏蔽层隔开来，这种绝缘材料有助于把传输数据的导体与屏蔽层隔离开来。
外面通常会包一层金属网、再包一层电缆护皮加以保护。
计算机网络的传输介质有哪些详解各种传输介质的特点与应用计算机网络是现代信息传输的重要方式，而传输介质则是实现计算机网络连接的重要组成部分。
传输介质指的是在计算机网络中传递数据和信号的物质媒介，它的质量和特点直接决定了数据传输的稳定性和速度。
本文将详细解析计算机网络的传输介质，包括有线传输介质和无线传输介质，分析它们的特点与应用。
一、有线传输介质有线传输介质是指通过电线或光纤等物理连接传输数据的介质。
常见的有线传输介质主要包括：双绞线、同轴电缆和光纤。
1. 双绞线：双绞线是一种由多对细线相互缠绕在一起而成的传输介质，它常用于局域网的构建。
双绞线依据其绝缘材料和使用场景的不同，又可以分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）两种。
无屏蔽双绞线（UTP）：UTP线材的优点是成本低廉、易于安装和维护，广泛应用于家庭、办公环境等需要低速率传输的场景。
然而，UTP线材容易受到电磁干扰的影响，传输距离较短，传输速率有限。
屏蔽双绞线（STP）：STP线材在UTP线材的基础上增加了一个屏蔽层，能够有效减少电磁干扰，提高传输品质。
因此，STP线材适用于要求高速率和长距离传输的场景，如数据中心、企业网络等。
2. 同轴电缆：同轴电缆是一种中空的传输线，由一个内导体、一个外导体以及隔离这两者的绝缘层构成。
同轴电缆主要用于长距离的数据传输，如有线电视和有线宽带网络。
同轴电缆具有较好的抗干扰性能和传输速度，但传输容量有限。
3. 光纤：光纤是一种利用光的传导进行信号传输的传输介质。
光纤具有高速率、大容量、低损耗和抗干扰等优点，因此在长距离高速率数据传输中得到广泛应用。
光纤主要包括多模光纤和单模光纤两种，其中多模光纤适用于短距离传输，单模光纤适用于长距离传输。
二、无线传输介质无线传输介质是指通过无线电波传输数据和信号的介质。
常见的无线传输介质主要包括：无线局域网（WLAN）、蓝牙和移动通信网络。
1. 无线局域网（WLAN）：WLAN是一种基于无线电技术的局域网，通常被应用于范围较小的场景，如家庭、办公室等。

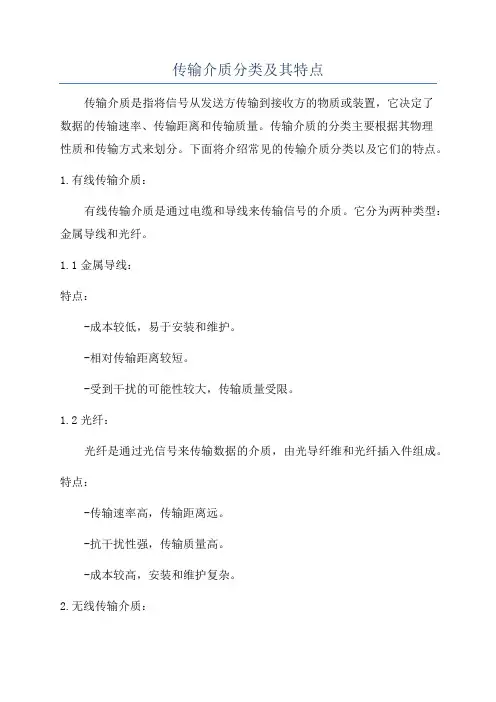

传输介质分类及其特点传输介质是指将信号从发送方传输到接收方的物质或装置，它决定了数据的传输速率、传输距离和传输质量。
传输介质的分类主要根据其物理性质和传输方式来划分。
下面将介绍常见的传输介质分类以及它们的特点。
1.有线传输介质：有线传输介质是通过电缆和导线来传输信号的介质。
它分为两种类型：金属导线和光纤。
1.1金属导线：特点：-成本较低，易于安装和维护。
-相对传输距离较短。
-受到干扰的可能性较大，传输质量受限。
1.2光纤：光纤是通过光信号来传输数据的介质，由光导纤维和光纤插入件组成。
特点：-传输速率高，传输距离远。
-抗干扰性强，传输质量高。
-成本较高，安装和维护复杂。
2.无线传输介质：无线传输介质是通过电磁波或红外线来传输信号的介质。
它分为广播、微波和红外线。
2.1广播：广播是通过电磁波在空中传输信号的介质，常用于无线电和电视广播。
特点：-传输范围广，适用于广播和电视传输。
-传输速率较低，传输质量易受干扰影响。
2.2微波：微波是通过无线电波在高速微波通道中传输信号的介质，常用于无线通信。
特点：-传输速率较高，传输质量较好。
-受到天气和物体阻挡影响较大。
2.3红外线：红外线是通过红外线信号来传输数据的介质，常用于无线遥控和红外线通信。
特点：-传输距离较短，只适用于近距离通信。
-成本低，安装方便。
3.电力线传输介质：电力线传输介质是通过电力线传输信号的介质，常用于家庭网络和宽带接入。
特点：-利用电力线路布置网络，无需额外的传输介质。
-成本低，易于部署。
4.其他传输介质：还有一些其他的传输介质，如气体管道、纤维光缆和电波导管等，它们具有自身特定的应用领域和特点。
综上所述，传输介质的分类主要分为有线传输介质、无线传输介质、电力线传输介质和其他传输介质。
不同的传输介质具有不同的特点，在选择和应用时需要根据实际需求和条件进行合理选择。

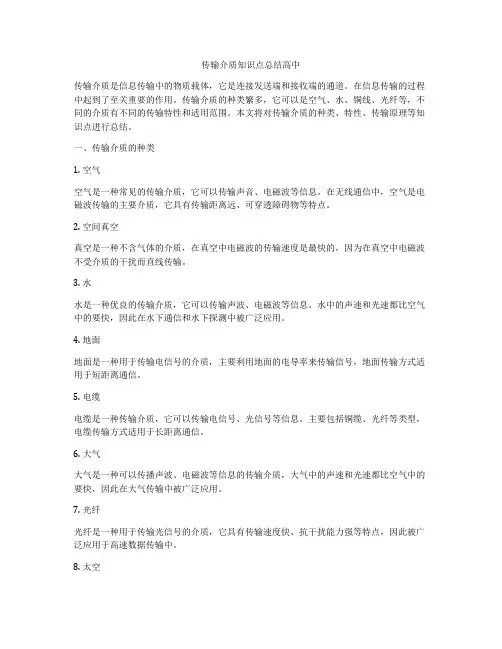

传输介质知识点总结高中传输介质是信息传输中的物质载体，它是连接发送端和接收端的通道。
在信息传输的过程中起到了至关重要的作用。
传输介质的种类繁多，它可以是空气、水、铜线、光纤等，不同的介质有不同的传输特性和适用范围。
本文将对传输介质的种类、特性、传输原理等知识点进行总结。
一、传输介质的种类1. 空气空气是一种常见的传输介质，它可以传输声音、电磁波等信息。
在无线通信中，空气是电磁波传输的主要介质，它具有传输距离远、可穿透障碍物等特点。
2. 空间真空真空是一种不含气体的介质，在真空中电磁波的传输速度是最快的，因为在真空中电磁波不受介质的干扰而直线传输。
3. 水水是一种优良的传输介质，它可以传输声波、电磁波等信息。
水中的声速和光速都比空气中的要快，因此在水下通信和水下探测中被广泛应用。
4. 地面地面是一种用于传输电信号的介质，主要利用地面的电导率来传输信号，地面传输方式适用于短距离通信。
5. 电缆电缆是一种传输介质，它可以传输电信号、光信号等信息。
主要包括铜缆、光纤等类型，电缆传输方式适用于长距离通信。
6. 大气大气是一种可以传播声波、电磁波等信息的传输介质，大气中的声速和光速都比空气中的要快，因此在大气传输中被广泛应用。
7. 光纤光纤是一种用于传输光信号的介质，它具有传输速度快、抗干扰能力强等特点，因此被广泛应用于高速数据传输中。
8. 太空太空是一种真空介质，它可以传输电磁波等信息，因为在太空中不存在空气和水等介质的影响，所以太空通信可以实现远距离高速传输。
二、传输介质的特性1. 传输速度传输速度是指信息在传输介质中传播的速度，不同的介质有不同的传输速度，其中真空中的传输速度最快，空气次之，水和电缆的传输速度较慢。
2. 传输距离传输距离是指信息在传输介质中能传播的最远距离，不同的介质对传输距离有不同的限制，如地面传输适用于短距离通信，而太空传输可实现远距离高速传输。
3. 传输带宽传输带宽是指传输介质能够传输的信息量，它取决于介质的传输速度和传输距离，对于高速数据通信，需要较大的传输带宽。
传输介质分类及其特点网络传输介质是指在网络中传输信息的载体，常用的传输介质分为有线传输介质和无线传输介质两大类。
（1）有线传输介质是指在两个通信设备之间实现的物理连接部分，它能将信号从一方传输到另一方，有线传输介质主要有双绞线、同轴电缆和光纤。
双绞线和同轴电缆传输电信号，光纤传输光信号。
（2）无线传输介质指我们周围的自由空间。
我们利用无线电波在自由空间的传播可以实现多种无线通信。
在自由空间传输的电磁波根据频谱可将其分为无线电波、微波、红外线、激光等，信息被加载在电磁波上进行传输。
不同的传输介质，其特性也各不相同。
他们不同的特性对网络中数据通信质量和通信速度有较大影响！这些特性是：a、物理特性。
说明传播介质的特征。
b、传输特性。
包括信号形式、调制技术、传输速度及频带宽度等内容。
c、连通性。
采用点到点连接还是多点连接。
d、地域范围。
网上各点间的最大距离。
e、抗干扰性。
防止噪声、电磁干扰对数据传输影响的能力。
f、相对价格。
以元件、安装和维护的价格为基础。
双绞线用做远程中续线，最大距离可达15公里；用于100Mbps 局域网时，与集线器最大距离为100米。
同轴电缆由内导体，外屏蔽层，绝缘层，外部保护层。
分为：基带同轴电缆和宽带同轴电缆。
单信道宽带：宽带同轴电缆也可以只用于一条通信信道的高速数字通信。
光纤电缆简称为光缆。
由光纤芯，光层与外部保护层组成。
在光纤发射端，主要是采用两种光源：发光二极管LED与注入型激光二极管ILD。
光纤传输分为单模和多模。
区别在与光钎轴成的角度是或分单与多光线传播。
单模光纤优与多模光纤。
电磁波的传播有两种方式：a 是在空间自由传播，既通过无线方式。
b 在有限的空间，既有线方式传播。
移动通信：移动与固定，移动与移动物体之间的通信。
移动通信手段：a 无线通信系统。
b 微波通信系统。
频率在100MHz-10GHz的信号叫做微波信号，它们对应的信号波长为3m-3cm。
c 蜂窝移动通信系统。
传输介质的种类及性能传输介质的类型及主要特性网络传输介质是指在网络中传输信息的载体，常用的传输介质分为有线传输介质和无线传输介质两大类。
（1）有线传输介质是指在两个通信设备之间实现的物理连接部分，它能将信号从一方传输到另一方，有线传输介质主要有双绞线、同轴电缆和光纤。
双绞线和同轴电缆传输电信号，光纤传输光信号。
（2）无线传输介质指我们周围的自由空间。
我们利用无线电波在自由空间的传播可以实现多种无线通信。
在自由空间传输的电磁波根据频谱可将其分为无线电波、微波、红外线、激光等，信息被加载在电磁波上进行传输。
不同的传输介质，其特性也各不相同。
他们不同的特性对网络中数据通信质量和通信速度有较大影响！传输介质特性任何信息传输和共享都需要有传输介质，计算机网络也不例外。
对于一般计算机网络用户来说，可能没有必要了解过多的细节，例如计算机之间依靠何种介质、以怎样的编码来传输信息等。
但是，对于网络设计人员或网络开发者来说．了解网络底层的结构和工作原理则是必要的，因为他们必须掌握信息在不同介质中传输时的衰减速度和发生传输错误时如何去纠正这些错误。
本节主要介绍计算机网络中用到的各种通信介质及其有关的通信特性。
当需要决定使用哪一种传输介质时，必须将连网需求与介质特性进行匹配。
这一节描述了与所有与数据传输方式有关的特性。
稍后，将学习如何选择适合网络的介质。
通常说来，选择数据传输介质时必须考虑５种特性（根据重要性粗略地列举）：吞吐量和带宽、成本、尺寸和可扩展性、连接器以及抗噪性。
当然，每种连网情况都是不同的；对一个机构至关重要的特性对另一个机构来说可能是无关重要的，你需要判断哪一方面对你的机构是最重要的。
1．吞吐量和带宽在选择一个传输介质时所要考虑的最重要的因素可能是吞吐量。
吞吐最是在一给定时间段内介质能传输的数据量，它通常用每秒兆位（ 1 000 000位）或M b p s进行度量。
吞吐量也被称为容量，每种传输介质的物理性质决定了它的潜在吞吐量。
例如，物理规律限制了电沿着铜线传输的速度，也正如它们限制了能通过一根直径为1英寸的胶皮管传输的水量一样，假如试图引导超过它处理能力的水量这种胶皮管，最后只能是溅你一身水或胶皮管破裂而停止传输水。
同样，如果试图将超过它处理能力的数据量沿着一根铜线传输，结果将是数据丢失或出错。
与传输介质相关的噪声和设备能进一步限制吞吐量，充满噪声的电路将花费更多的时间补偿噪声，因而只有更少的资源可用于传输数据。
带宽这个术语常常与吞吐量交换使用。
严格地说，带宽是对一个介质能传输的最高频率和最低频率之间的差异进行度量；频率通常用H z表示，它的范围直接与吞吐量相关。
例如，若F C C通知你能够在8 7 0 ~ 8 8 0 M H z之间传输无线信号，那么分配给你的带宽将是1 0 M H z。
带宽越高，吞吐量就越高，如图4 - 5所示。
图4 - 5中的情形是由于在一给定的时间段内，较高的频率能比较低频率传输更多的数据。
在本章的后面部分，将介绍最通用的网络介质的吞吐量特性。
2．成本不同种类的传输介质牵涉的成本是难以准确描述的。
它们不仅与环境中现存的硬件有关，而且还与你所处的场所有关。
下面的变量都可能影响采用某种类型介质的最后成本。
安装成本：你能自己安装介质吗？或你必须雇佣承包商做这件事吗？你是否需要折墙或修建新的管道或机柜？你是否需要从一个服务提供商处租借线路。
新的基础结构相对于复用已有基础结构的成本：你是否能使用已有的电线？在某些情况下安装所有新的5类U T P；如果你能使用已有的3类U T P，电线将可以不用付费。
假如仅仅替换基础结构的一部分，它是否能轻易地与已有介质集成。
维护和支持成本：假如复用一个已有介质基础结构常常需要修理或改进，复用并不省任何钱。
同时，假如使用了一种不熟悉的介质类型，可能需要花费更多却雇佣一个技师维护它。
你是否能自己维护介质，或你是否必须雇佣承包商维护它？因低传输速率而影响生产效率所付出的代价：如果你通过复用已有的低速的线路来省钱，你是否可能因为降低了生产率而遭受损失？换言之，你是否使你的员工在进行保存和打印报告或发送邮件时等待更长的时间？更换过时介质的成本：你是否选择了要被逐渐淘汰或需迅速替换的介质？你是否能发现某种价格合理的连接硬件与你几年前选择的介质相兼容？3．尺寸和可扩展性三种规格决定了网络介质的尺寸和可扩展性：每段的最大节点数、最大段长度、以及最大网络长度。
在进行布线时，这些规格中的每一个都是基于介质的物理特性的。
每段最大节点数与衰减有关，即通过一给定距离信号损失的量有关。
对一个网络段每增加一个设备都将略微增加信号的衰减。
为了保证一个清晰的强信号，必须限制一个网络段中的节点数。
网络段的长度也应因衰减受到限制。
在传输一定的距离之后，一个信号可能因损失得太多以至于无法被正确解释。
在这种损失发生之前，网络上的中继器必须重发和放大信号。
一个信号能够传输并仍能被正确解释的最大距离即为最大段长度。
若超过这个长度，更易于发生数据损失。
类似于每段最大节点数，最大段长度也因不同介质类型而不同。
在一种理想的环境中，网络可以在发送方和接收方之间实时传输数据，不论两者之间相隔多远。
不幸的是我们没有生活在一个理想的环境中。
一个信号从它的发送到它的最后接收之间存在一个延迟。
每个网络都受这个延迟的支配。
例如，当你在计算机上敲一个键将一个文件保存到网络上时，文件的数据在它到达服务器的硬盘时必须通过网络接口卡、网络中的一个集线器或也可能是一个交换机或路由器、更多的电缆以及服务器的网络接口卡。
虽然电子传输迅速，它们仍然不得不经过传输这一过程。
这个过程在你敲键的那一刻和服务器接收数据的那一刻之间必然存在一个短暂的延迟，这种延迟被称时延。
如同存在一个连通设备，如一路由器，接入设备的转换时间将影响时延，所使用的电缆的长度也将影响时延。
但是，仅仅当一个接收节点正期望接收某种类型的数据时，如它已开始接收的数据流的剩余部分，时延的影响将可能成为问题。
假如该接收节点未能接收数据流的剩余部分，它将认为没有更多的数据输入，这将导致网络上的传输错误。
同时，当连接多个网络段时，也将增加网络上的时延。
为了限制时延并避免相关的错误，每种类型的介质都标定一个最大连接段数。
4．连接器连接器是连接电线缆与网络设备的硬件。
网络设备可以是一个文件服务器、工作站、交换机或打印机。
每种网络介质都对应一种特定类型的连接器。
所使用的连接器的种类将影响网络安装和维护的成本、网络增加段和节点的容易度，以及维护网络所需的专业技术知识，用于U T P电缆的连接器（看上去更像一个大的电话线连接器）在接入和替换时比用于同轴电缆的连接器的插入和替换要简单得多， U T P电缆连接器同时也更廉价并可用于许多不同的介质设计。
在本章后面部分将对不同介质所需的连接器作更多的讨论。
5．抗噪性正如前面提到的，噪声能使数据信号变形。
噪声影响一个信号的程度与传输介质有一定关系。
某些类型的介质比其他介质更易于受噪声影响。
无论是何种介质，都有两种类型的噪声会影响它们的数据传输：电磁干扰（ E M I）和射频干扰（ R F I）。
E M I和R F I都是从电子设备或传输电缆发出的波。
发动机、电源、电视机、复制机、荧光灯以及其他的电源都能产生E M I和R F I。
R F I 也可由来自广播电台或电视塔的强广播信号产生。
对任何一种噪声，你都能够采取措施限制它对网络的干扰。
例如，可以远离强大的电磁源进行布线。
如果环境仍然使网络易受影响，应选择一种能限制影响信号的噪声量的传输。
电缆可以通过屏蔽、加厚、或抗噪声算法获得抗噪性。
假如屏蔽的介质仍然不能避免干扰，你可以使用金属管道或管线以抑制噪声并进一步保护电缆几种常用的传输介质及其特性双绞线双绞线简称TP，将一对以上的双绞线封装在一个绝缘外套中，为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，也因此把它称为双绞线。
双绞线分为分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)，适合于短距离通信。
非屏蔽双绞线价格便宜，传输速度偏低，抗干扰能力较差。
屏蔽双绞线抗干扰能力较好，具有更高的传输速度，但价格相对较贵。
双绞线需用RJ-45或RJ-11连接头插接。
目前市面上出售的UTP分为3类，4类，5类和超5类四种： 3类：传输速率支持10Mbps，外层保护胶皮较薄，皮上注有“cat3” 4类：网络中不常用 5类（超5类）：传输速率支持100Mbps或10Mbps，外层保护胶皮较厚，皮上注有“cat5”超5类双绞线在传送信号时比普通5类双绞线的衰减更小，抗干扰能力更强，在100M网络中，受干扰程度只有普通5类线的1/4，目前较少应用。
STP分为3类和5类两种，STP的内部与UTP相同，外包铝箔，抗干扰能力强、传输速率高但价格昂贵。
双绞线一般用于星型网的布线连接，两端安装有RJ-45头(水晶头)，连接网卡与集线器，最大网线长度为100米，如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，如安装4个中继器连5个网段，最大传输范围可达500米。
同轴电缆同轴电缆由绕在同一轴线上的两个导体组成。
具有抗干扰能力强，连接简单等特点，信息传输速度可达每秒几百兆位，是中、高档局域网的首选传输介质。
同轴电缆：由一根空心的外圆柱导体和一根位于中心轴线的内导线组成，内导线和圆柱导体及外界之间用绝缘材料隔开。
按直径的不同，可分为粗缆和细缆两种：粗缆：传输距离长，性能好但成本高、网络安装、维护困难，一般用于大型局域网的干线，连接时两端需终接器。
(1)粗缆与外部收发器相连。
(2)收发器与网卡之间用AUI电缆相连。
(3)网卡必须有AUI接口（15针D型接口）：每段500米，100个用户，4个中继器可达2500米，收发器之间最小2.5米，收发器电缆最大50米。
细缆：与BNC网卡相连，两端装50欧的终端电阻。
用T型头，T型头之间最小0.5米。
细缆网络每段干线长度最大为185米，每段干线最多接入30个用户。
如采用4个中继器连接5个网段，网络最大距离可达925米。
细缆安装较容易，造价较低，但日常维护不方便，一旦一个用户出故障，便会影响其他用户的正常工作。
根据传输频带的不同，可分为基带同轴电缆和宽带同轴电缆两种类型：基带：数字信号，信号占整个信道，同一时间内能传送一种信号。
宽带：可传送不同频率的信号。
同轴电缆需用带BNC头的T型连接器连接。
光纤光缆由光导玻璃或塑料芯构成。
它被另一层玻璃包住，称作包层，最外一层是坚硬的保护层。
中心为光通路，包层由多层反射玻璃构成。
它可以将光折射到中芯之上。
每一芯及包层或紧或松弛地被外壳包裹着。
在紧型结构中，光纤被外层塑料壳完全裹住;要松型结构中，光纤与保护壳之间有一层液体胶或其它材料。
