(完整版)比例阀

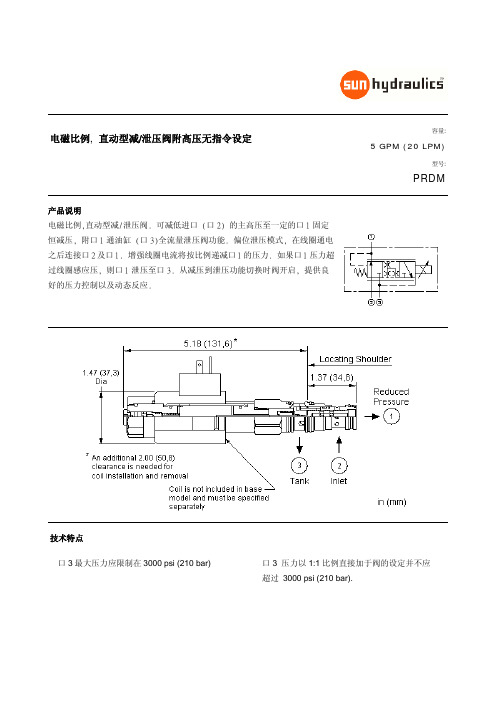

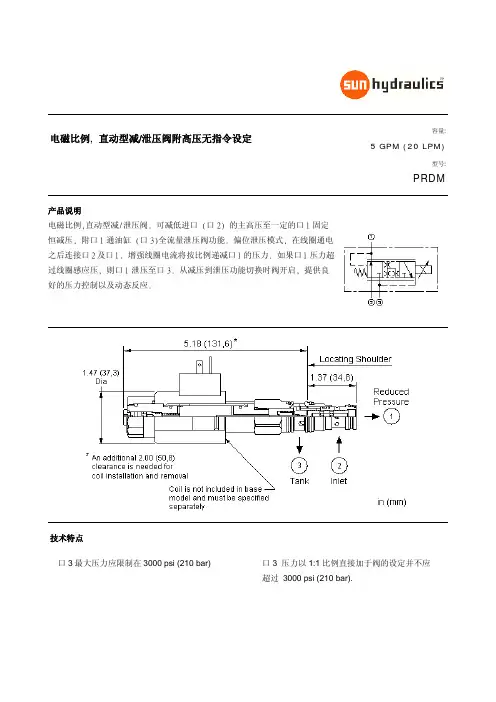

电磁比例, 直动型减/泄压阀附高压无指令设定容量: 5 GPM (20 LPM)型号:PRDM产品说明电磁比例,直动型减/泄压阀. 可减低进口 (口2) 的主高压至一定的口1固定恒减压, 附口1通油缸 (口3)全流量泄压阀功能. 偏位泄压模式, 在线圈通电之后连接口2及口1. 增强线圈电流将按比例递减口1的压力. 如果口1压力超过线圈感应压, 则口1泄压至口3. 从减压到泄压功能切换时阀开启, 提供良好的压力控制以及动态反应.技术特点口3最大压力应限制在3000 psi (210 bar)口3 压力以1:1比例直接加于阀的设定并不应超过3000 psi (210 bar).从减压到泄压功能切换时阀将稍微开启, 有非常好的压力控制并消耗大约0.1 GPM (0,4 LPM) 的油量.使用通电放大器感应可调抖振以达最佳表现. 可调抖振范围硬在 100 – 250Hz 之间.直动式设计可在受污染的环境下提供可靠操作, 特别是在减压点的情况下.线圈可与Sun 的其它全流量电磁阀交换使用并可安装于管线的任何方向.在没有电力信号下, 减压设定将回复客户设定的默认值. 增强线圈指令将以反比降低第二压力值.所有3口减压及减/泄压阀可交换使用. (同油路, 同插孔及阀面尺寸). 若考虑安装设定, 则建议减/泄压阀与全回油量油路 (口3) 一起使用.自减压口 (口1) 到进口 (口2)全回流可能造成主滑栓关闭. 如油路系统需回油, 则请于油路内额外加装单向阀.包含Sun 的独特浮动式设计可消除因多余的安装力矩以及/或插孔/插式阀机械性的差异所产生的内部黏合.技术数据英制 公制 重量 --插孔 T-11A 阀型 1 容量5 gpm 20 L/min. 磁滞作用 (附抖振) <4% <4% 磁滞作用<8% <8% 线性程度 (附抖振) <2% <2% 抖振信号频率 <2% <2% 最大操作压力5000 psi 350 bar 最大漏损于110 SUS (24 cSt) 20 in³/min. 0,33 L/min. 电磁管线直径 0.75 in 19 mm 六角头尺寸 7/8 in. 22,2 mm 安装力矩 30 - 35 lbf ft 45 - 50 Nm 标称重量 1.20lb 0.66 kg密封包 Buna: 990-511-007密封包Viton: 990-511-006型号PRDM -X D N选购规格控制方式可调范围油封类型标准选项X*不可调, 固定设置+4.10B1000 - 400 psi (30 -70 bar)+0.00D 400 - 200 psi (14 -30 bar)+2.00E200 - 100 psi (7 - 14bar)+1.00S100 - 10 psi (0,7 - 7bar)+1.00N Buna-N +0.00V Viton +3.50*如需特殊设定, 订购时请详细说明.Coil Options***{无线圈} +0.00 21212 VDC ISO/DIN +16.30 212A1212 VDC ISO/DINWith 0 to 20mA 放大器+266.30212V1212 VDC ISO/DINWith 0 to 10V 放大器+266.30 22424 VDC ISO/DIN +16.30224A0624 VDC ISO/DINWith 0 to 20mA 放大器+266.30224V0624 VDCISO/DINWith 0 to10V 放大器+266.3051212 VDCSAE J858A+18.0052424 VDCSAE J858A+18.0061212 VDCAMP JuniorTimer+15.8062424 VDCAMP JuniorTimer+15.8071212 VDC 双导线+18.0072424 VDC双导线+18.0081212 VDC Metri-Pack +20.0082424 VDC Metri-Pack +20.0091212 VDC Deutsch +21.0092424 VDC Deutsch +21.00 Copyright © 2005-2006 Sun Hydraulics Corporation.All rights reserved.Terms and Conditions - Statement of Privacy。

比例阀的工作原理图解
比例阀是一种流量调节装置，用于按照设定的比例控制流体的流量。

它由主阀和电动机构两部分组成。

主阀部分包括由流体通过的孔道，孔道上有一个锥形的阀芯与之配合。

阀芯由电动机构控制，通过调节阀芯的高度来改变孔道的截面积，从而调节流体通过比例阀的流量。

当阀芯移到开位时，流体可以通过比例阀，当阀芯移到关位时，孔道将被阀芯完全封堵。

电动机构部分包括电机、蜗轮、蜗杆和阀芯的连接杆。

电机驱动蜗轮，蜗轮再带动蜗杆旋转。

蜗杆与连接杆相连，连接杆将蜗杆的旋转转化为阀芯的上下移动。

根据电机的转动角度，连接杆将阀芯移动到相应的位置。

当比例阀工作时，流体从进口进入孔道，阀芯上移，孔道截面积变大，流量增加。

流体经过比例阀后，再进入下游系统。

通过调节电机的转动角度，阀芯在截面积上的变化比例可以被控制，从而控制流体的流量。

需要注意的是，比例阀只能控制流体的流量，不能控制流体的压力。

如果需要控制流体的压力，还需要配合其他装置，比如压力阀。

直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。

这是一种带位置电反馈的双弹簧结构的直动式溢流阀。

它于手调式直动溢流阀的功能完全一样。

其主要区别是用比例电磁铁取代了手动弹簧力调节组件。

如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。

当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。

此预压缩量决定了溢流压力。

而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。

弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。

由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。

显然这是一种属于间接检测的反馈方式。

ab图3-2 带位置电反馈的直动式溢流阀a）工作原理及结构b）结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。

由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。

这就使得不同压力等级时，其允许的最大溢流量也不相同。

根据压力等级不同，最大过流量为2～10L/min。

阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。

这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。

另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。

先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。

它的上部位先导级6，是一个直动式比例溢流阀。

下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。

当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。

比例阀比例溢流阀比例阀（Proportional Valve）和比例溢流阀（ProportionalRelief Valve）都属于流体控制阀门的一种，用于调节和控制流体的流量和压力。

两者相似之处在于都可以根据输入信号来控制输出的流量或压力，并且可以实现精确的流量和压力控制。

但是，在使用和应用方面存在一些显著的差异。

首先，比例阀是通过调节阀芯的开度来控制流量的。

它通常由一个线性或非线性的电动执行器驱动，例如电磁阀或伺服阀。

通过改变执行器的输入信号，可以精确地控制阀芯的位置和开度，从而实现对流量的控制。

比例阀在工业自动化系统中广泛应用，尤其适用于液压系统和气动系统。

比例溢流阀是通过调节溢流阀口的大小来控制压力的。

它通常由一个调节阀芯和一个溢流口组成。

当流体压力超过设定压力时，阀芯会打开溢流口，从而减少压力。

通过改变阀芯的位置和溢流口的尺寸，可以精确地调节设备工作时的压力。

比例溢流阀主要应用于液压系统，特别是在需要将过剩的流体引导到油箱或回路中的应用中。

在使用方面，比例阀主要用于流量控制，特别是在流量要求变化较大的系统中。

由于比例阀对输入信号的变化较为敏感，因此可以快速响应并调整输出流量，从而满足不同工况下的流量需求。

比例阀广泛应用于自动化机械设备、工程机械和船舶等领域。

而比例溢流阀主要用于压力控制，特别是在压力稳定性要求较高的系统中。

由于比例溢流阀可以根据压力信号自动调整阀口的大小，因此可以有效地控制系统的工作压力，并防止压力过高损坏设备。

比例溢流阀广泛应用于液压机床、液压系统等领域。

总之，比例阀和比例溢流阀在流体控制方面都有重要作用，但在控制对象（流量或压力）和应用场景上有所不同。

根据具体的工况和要求，选择适合的控制阀门非常重要，可以确保系统的稳定性和正常运行。

比例阀的调整说明比例阀是工业自动化过程中常用的一种控制阀，它的主要用途是调节流体介质的流量和压力，使得流体系统能够按照预定的比例工作，从而实现对工业过程参数的精确调控。

下面是比例阀的调整说明。

1.准备工作：在进行比例阀的调整前，需要先进行准确的参数设定。

这包括需要调整的流量、压力范围以及所需的精度等。

同时，还需要了解控制系统的工作原理和控制模式。

2.比例阀的调整步骤：（1）将比例阀安装到系统中，并正确连接好进出口管线。

（2）调整比例阀的调节参数，比如开度范围、零点漂移、灵敏度等。

这些参数通常可以通过阀体上的调节螺丝来进行微调，具体调整方法需要查看比例阀的说明书。

（3）进行初步调试。

打开系统控制开关，观察比例阀的实际工作情况，检查是否存在异常情况。

（4）根据系统的要求，对比例阀的调节范围进行进一步调整。

比例阀的调节范围是指阀门的最小和最大开度之间的比例关系，调整范围越大，阀门的控制精度就越高。

（5）进行性能测试。

将比例阀置于工作状态下，通过外部信号调节阀门的开度，观察管道中介质的流量和压力变化，检查比例阀的控制精度是否满足要求。

3.比例阀的故障排除：在进行比例阀的调整过程中，如果出现工作不正常的情况，需要进行故障排除。

常见的比例阀故障包括阀门无法开启或关闭、阀门卡死、阀门漏气等。

故障排除的方法通常包括以下几个步骤：（1）检查比例阀的电源是否正常，电压是否稳定。

（2）检查阀门是否受到堵塞或损坏，是否需要进行清洗或更换部件。

（3）检查比例阀所处的管线是否存在压力异常或泄漏现象，必要时需要修复或更换管线。

（4）通过仪器检测比例阀的开度和闭合情况，观察是否存在异常。

4.比例阀的维护与保养：为了确保比例阀的正常工作，需要进行定期的维护与保养。

具体包括：（1）清洗比例阀，去除积聚在阀门表面的污垢或杂质。

（2）定期检查比例阀的阀门动作是否灵活，需要加油或更换易损部件。

（3）检查比例阀的电源连接是否良好，电压是否稳定。

比例阀使用说明范文比例阀是一种常用的控制阀门，用于控制流体介质的流量比例。

它是通过调节阀门的开度来控制流量的比例，从而实现对系统的精确控制。

本文将详细介绍比例阀的使用说明，包括安装、调试、维护等方面的内容。

一、比例阀的安装1.首先，在安装比例阀之前，需要对阀门进行清洁和润滑，以确保其正常运转。

2.确保安装区域没有其他物体或管道与比例阀产生冲突，并且有足够的空间来进行操作和维护。

3.将比例阀正确地安装在管道上，确保阀门的进出口与管道连接正确，并且紧固牢固，以避免泄漏。

4.如果需要，使用密封胶或垫片来确保阀门的密封性。

二、比例阀的调试1.在开始调试之前，确保所有的阀门和管道部件都正确安装，并且未存在任何故障。

2.将比例阀的电线与控制系统连接，确保电线连接正常。

3.打开电源，并在控制系统中选择所需的比例，并将其设置为相应的数值。

4.观察比例阀的工作情况，检查其是否按照设定的比例开启或关闭，如果不符合要求，则需要重新调整。

三、比例阀的维护1.定期检查比例阀的工作情况，包括开启和关闭的速度、阀门的密封性等方面的检查。

2.如果发现比例阀存在泄漏或设定值不准确等问题，应及时进行维修或更换。

3.定期对比例阀进行润滑和清洗，以确保其正常工作。

4.防止比例阀受到过大的冲击或振动，以避免损坏。

四、比例阀的注意事项1.在使用比例阀时，应确保流体介质的温度和压力在比例阀的额定范围内。

2.避免在比例阀关闭过程中施加过大的压力，以防止阀门损坏。

3.在操作比例阀时，应注意阀门的开度是否与设定值相符，如有需要，可进行微调。

4.在比例阀停用时，应将其关闭，以免浪费能源和损坏阀门。

总结：比例阀作为一种重要的控制阀门，广泛应用于工业生产和流体控制领域。

正确的安装、调试和维护比例阀，可以确保其正常工作，并提高系统的控制精度。

此外，在使用比例阀时，还应注意安全操作，遵守相关规定，以防止意外事故的发生。

2.882.1䔜绬先㙡遙㆞ ⏗⺋袛梏㆞⑞☚ 袏税梏 Ⓒ䞷♾♧䟄戢茤♾⸭䘿㖖着喒⦃茫䤓扭兼庒唑 戢茽☚┪疭 '& 䟄税戢茤㒟秣√ 年梏⦷幍⮖₼♾䞷⇫☚┪腏Ⓟ遙糵҈ ⤲㦹抩䟄㢅 TS98-30 茖幇㽈稛⦷ 硰㷱㢅⅝ 税⚠ ♛⚠税┷ 兎皽抩䟄㢅 蓩扭綍 ⮓䤓♦虱☚┪疭兎皽₼䤓䟄税㒟秣√ Ⱁ㨫 ⮓䤓☚┪怔扖兎皽ℶ䞮䤓幍着⋋ ⒨ ⮓⚠ ⮓袏税 㽈♲ 䤓卛☚蓩 ┯⦷☚┪幍着⋋ₙ㽷 抩扖着Ⓟ 年ℶ❐♾牑㦘襚㸙䤓 2(0 ㊶賍㦁兎 庆莧幱ぴ☑➥◥✛ ↞兎皽㪖瘮♾折腋㻃₣䶵⚗ ,3 . 㪖瘮䤓 ( ⨚兎皽➥⇥ ⮰ 喝 EDU SVL⩡≭喝 9'& 兎皽⃉ $ 9'& 兎皽⃉ $₧ 喝 9'& 㢅⃉ $ 9'& 㢅⃉ $ⷭ␊喝 3:0⩡≭⩝䰢 ⮰ /⏎≭ 㠯 喝 EDU SVL ䷉ ≭䛻喝兎皽蛦䟄 㽈♲ 瘸 䤓☚鍟⃉ SVLG 㢅 OSP JSP ≭䛻喝 OSP JSP䕆䕿喝呹䟀税抩 兎皽蛦䟄㢅 瘸 ♛⚠税┷ ⑞☚ぴ⑄ 兎皽抩䟄㢅 瘸袏税 兎皽抩䟄㢅 瘸 㽈♲ 鎛盶肺勣碟⍕ 㠯 喝 ʿ ʿ ď 㪖瘮⨚㺮蟇厅蓒⺐ 䓳␐喝莋屐簛 欄Ϸ䉔喝伧矑⅚ℝ F6W VVX 䤓䪎䓸㽈㒥牑㦘䀵袛⇫䞷䤓⚗㒟㽈 㷱 䃚喝Ⱁ㨫♾賍 梏䤓眸遙ㄣ苀ℝ㽈乀稛槱 扨㫆蓺♾芵∎嫣材₼≬虚㽈摞 ⅝力鈴瘟蠌笡㺣玧石怆䤓ₜ䳂着 Ⱁ㨫扨諕眸遙蛭秿⸭䘿 蓩梏㻃㄂眸遙蓩莏㈦蜙∂磧㨫䬬 喝9& 6HH SDJH䬬 喝&7 ;; 莋屐簛 欄 ㏰Т 喝6. 9 莋屐簛 欄㏫ 㳦⃹喝鎈ↅ冥莓⃉ ␂ℝ ㄃ 㦗 㡴ⓜ䞮ℶ䤓 ( ⨚兎皽䤓绬租䤓痥㋾ 庆蜼䦚簛 欄げ㘩流量 (gpm)流量 (lpm)压力 (b a r )压力 (p si )㓵 ⭫Ŝ ŝ Ⲻ 䲃ф⍷䠅⢯ —— ; – – – ⓘ⍷020********6080100246810压力 (p s i )50100150200250300350压力 (b a r )510152025占最大控制电流的百分比0201030507090406080100ф⭫⍷⢯ 䘸⭞Ⲻ䈹㢸 㤹 Ѱ0–20 bar (0–300 psi) р ś Ⲻ䗉⭫⍷φ300 Hz流量 (gpm)压力 (p s i )150050100200250300350压力 (b a r )105152025流量 (lpm)ś to Ŝⓘ⍷ Ŝ to ŝ/ⓘ⍷⍷䠅⢯䗉 Ѱ24 bar (350 psi), 䈹㢸 㤹 φ0-20 bar (0-290 psi)〃 ⭫⍷Ⲻ⋯ Ŝ Ⲻ ( 㻻Ԭ 䰶 )⩡ ℀ҷ䬬ÿ2.882.2㷱䬬喝摜摞 ◒⏚ 䭔 ぴ⇫槱⃉朱德₣兞扖䫻⮓䚕 ⮥嫷槱柏枛 2 ⨚⦗㪖⑕䬬 喝摜摞 ◒⏚ 䭔棂㨐㺶▥⮓䚕浧㇉ㄵ 7 杬⚗摠 欬⸩☚㇉⃉ E D U SVL ♑屐䶻 欄 ⃮♾折䞷䚒⬷枇材✛朱德梏⧦ ⻉⺇㦘㓏ₜ⚛ 庆✷幱ぴ☑㏫ 喝摜摞 ◒⏚ 䭔兮₏䍼⫠⫠㠨⺐孔 + 儶Ⓔ功舊䂸䆕癕兎 庆♑屐䶻 欄E ㏫ 喝摜摞 ◒⏚ 䭔 ⸛初兤兓 ⧩⦉摠⻭⮥⮂⏷⺐孔 䶵⚗ ,3 . 㪖⑕ 揜楕㒟扭㘴⣷ ∔喝 κ E ㏫ ⮰ξ ⩔喏䄣 㔯じ 3.400.1 䶡䃎䉙TS98-30 - __ - __ - __ __ __ __1英寸毫米)( 䬬 ⇥ ♹帱徼㙡遙ↅ 0 6$( 6T 6$( 8T䭂㺮▥⚗䓸 V 20-2-4-6-8-10-12-180-90246频率 (Hz)典型频响曲线信号 50% ±50%信号 70% ±25%信号 95% ±5%信号 75% ±15%8102030405060-45-135增益 (d B )相位角 (°)时间(秒)5001000电流 (m A )6.910013.820020.7300压力 (b a r /p s i )兼⩡ 㡯兎⦗ 09'& 㦏⮶ $ 109'& 㦏⮶ $ 129'& 㦏⮶ $ 209'& 㦏⮶ $ 24␅Ⅵ䟄☚庆✷幱ぴ☑㏫ ㏴〛 DS ♛蘷ㇱ碟⯃ DG ',1 DL ⺋兎D L/W ⺋兎 サ :HDWKHUSDN p 扭㘴⣷DR 'HXWVFK '7 3 E ㏫ ㏴〛ER 'HXWVFK '7 3 䶵⚗ ,3 . 㪖⑕ EY 0HWUL 3DFN p䶵⚗ ,3 . 㪖⑕⃮♾㙟∪␔函ℛ㨐丰䤓兎⦗ 庆✷幱ぴ☑。

比例阀调节参数说明
•1.蒸汽比例调节临界温度差：为防止进入杀菌阶段后温度过冲，在升温最后阶段实时温度接近设定温度时，蒸汽阀开始比例减小，此参数即用于设定实际温度与设定温度的差多少摄氏度时开始进入蒸汽比例阀比例减小阶段；
•2.升温时蒸汽阀系数：升温初阶段蒸汽阀开启系数，1为最大，0为不开；
•3.升温临界蒸汽阀系数：进入升温临界时，蒸汽阀开启系数，1为最大，0为不开；
•4.杀菌临界蒸汽阀系数：杀菌阶段蒸汽阀开启系数，1为最大，0为不开；
•5.升温临界蒸汽阀补偿：升温临界最后阶段比例阀减小至基本不开启状态，而此时产品吸收热量，导致进蒸汽量不足，温度迟迟难以达到杀菌设定温度，因而不能转换到杀菌步，该参数即用于杀菌临界最后阶段补偿蒸汽阀开启量，其大小应小于“蒸汽比例调节临界温度差”的值，常设定为“蒸汽比例调节临界温度差”值的1/2大小；
•6.杀菌临界蒸汽阀补偿：杀菌阶段为防止蒸汽比例阀开启量太小，给予蒸汽比例阀开启量补偿，其大小应小于“蒸汽比例调节临界温度差”的值，常设定为“蒸汽比例调节临界温度差”值的1/2大小；
•升温初阶段：蒸汽阀实际开启量=升温时蒸汽阀系数×蒸汽阀最大开启量；
•升温临界阶段：蒸汽阀实际开启量=升温临界蒸汽阀系数×【（设定温度-实际温度+升温临界蒸汽阀补偿）/蒸汽比例阀调节临界温度差】×蒸汽阀最大开启量；
•杀菌阶段：蒸汽阀实际开启量=升温临界蒸汽阀系数×【（设定温度-实际温度+杀菌临界蒸汽阀补偿）/蒸汽比例阀调节临界温度差】×蒸汽阀最大开启量。

比例阀/气动继动器/气动放大器
比例阀，气动继动器本质上是气动放大器
比例阀原理
比如：在你设计的机器里有一个大气缸，当控制系统给出信号后，虽然电信号瞬
间就能传递到你这个大气缸的先导阀上，但由于这个气缸动作需要相当多的压缩空气，所以气缸本身就动作的很慢。

这样，因为气路的问题，系统的响应速度就达不到设计要求了。

所以，为了提高气路的响应速度，你就需要给这个大气缸配装一个“继动器”，它和一个气动薄膜器成套使用，可以给这个大气缸快速充气，这样，气缸动作就远比原来快了。

美国康气通（controlair）气动公司有丰富的经验生产比例阀，气动放大器，气动继电器，由于区域不同产生了较大的叫法区别，实际上都是同一个物品，比例阀的其他名称还包括：比例阀，空气体积增压器，高流量调节器比例阀，空气体积增压器，高流量调节器，气动继电器，气体继电器，中继器，空气继动器，流量放大器
康气通比例阀型号超级Mite71系列继动器能自动选定两路气压输入中的高压或低压信号，让选定的一路信号通过，另一路关闭。

信号选定瞬间完成，压差辨别率低至0.1psig。

虽然是高通或低通下令，它能轻易从一个范围转变到另一个。

当信号压力超过设定值下降或上升时，可依靠超级Mite 71可开启或关闭阀门，。

它们也可以用于防止阀门超过临界点的打开或关闭。
