6、射出成型技术入门

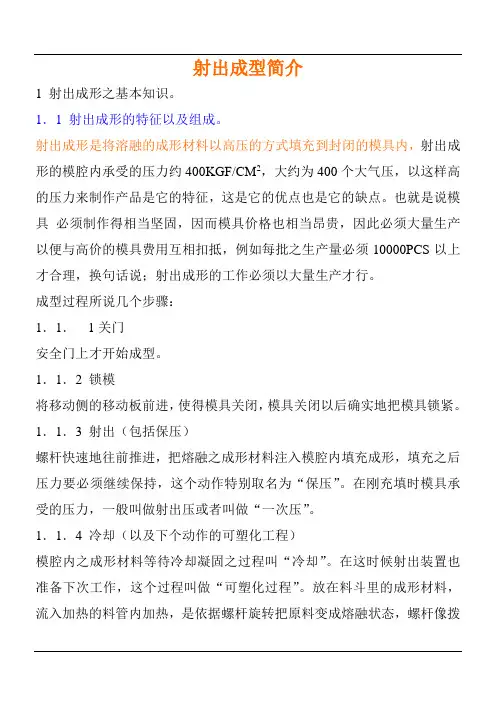

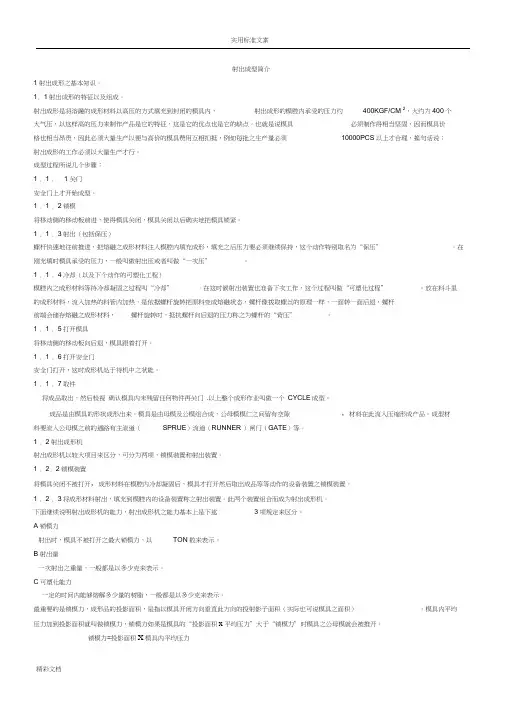

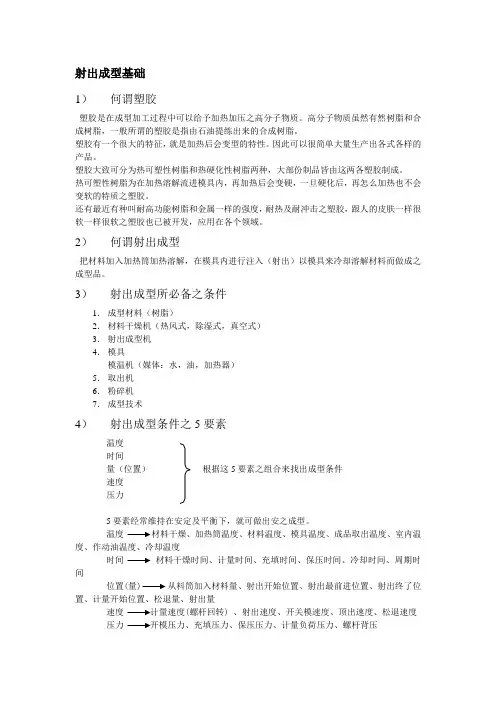

射出成型简介1 射出成形之基本知识。

1．1 射出成形的特征以及组成。

射出成形是将溶融的成形材料以高压的方式填充到封闭的模具内，射出成形的模腔内承受的压力约400KGF/CM2，大约为400个大气压，以这样高的压力来制作产品是它的特征，这是它的优点也是它的缺点。

也就是说模具必须制作得相当坚固，因而模具价格也相当昂贵，因此必须大量生产以便与高价的模具费用互相扣抵，例如每批之生产量必须10000PCS以上才合理，换句话说；射出成形的工作必须以大量生产才行。

成型过程所说几个步骤：1．1．1关门安全门上才开始成型。

1．1．2 锁模将移动侧的移动板前进，使得模具关闭，模具关闭以后确实地把模具锁紧。

1．1．3 射出（包括保压）螺杆快速地往前推进，把熔融之成形材料注入模腔内填充成形，填充之后压力要必须继续保持，这个动作特别取名为“保压”。

在刚充填时模具承受的压力，一般叫做射出压或者叫做“一次压”。

1．1．4 冷却（以及下个动作的可塑化工程）模腔内之成形材料等待冷却凝固之过程叫“冷却”。

在这时候射出装置也准备下次工作，这个过程叫做“可塑化过程”。

放在料斗里的成形材料，流入加热的料管内加热，是依据螺杆旋转把原料变成熔融状态，螺杆像拨取螺丝的原理一样，一面转一面后退，螺杆前端会储存熔融之成形材料，螺杆旋转时，抵抗螺杆向后退的压力称之为螺杆的“背压”。

1．1．5 打开模具将移动侧的移动板向后退，模具跟着打开。

1．1．6 打开安全门安全门打开，这时成形机处于待机中之状能。

1．1．7 取件将成品取出，然后检视确认模具内未残留任何物件再关门.以上整个成形作业叫做一个CYCLE成型。

成品是由模具的形状成形出来。

模具是由母模及公模组合成，公母模模仁之间留有空隙,材料在此流入压缩形成产品。

成型材料要流入公母模之前的通路有主流道（SPRUE）流道（RUNNER）闸门（GA TE）等。

1．2 射出成形机射出成形机以较大项目来区分，可分为两项，锁模装置和射出装置。

1．2．2 锁模装置将模具关闭不被打开,成形材料在模腔内冷却凝固后，模具才打开然后取出成品等等动作的设备装置之锁模装置。

1．2．3 将成形材料射出，填充到模腔内的设备装置称之射出装置。

此两个装置组合而成为射出成形机。

下面继续说明射出成形机的能力，射出成形机之能力基本上是下述3项规定来区分。

A 锁模力射出时，模具不被打开之最大锁模力，以TON数来表示。

B 射出量一次射出之重量，一般都是以多少克来表示。

C 可塑化能力一定的时间内能够熔解多少量的树脂，一般都是以多少克来表示。

最重要的是锁模力，成形品的投影面积，是指以模具开闭方向垂直此方向的投射影子面积（实际也可说模具之面积）。

模具内平均压力加到投影面积就叫做锁模力，锁模力如果是模具的“投影面积×平均压力”大于“锁模力”时模具之公母模就会被推开。

代表性的塑胶用途一览表PP 塑胶桶、洗衣机槽、自动车（汽车）之挡板POM 录影机之齿轮含油轴座PS 电视机前壳日光灯之盖子ABS 电话机汽车之内装板PC 照相机本体CD壳子手机本体PP 用在塑胶桶、洗衣机水糟、自动车之挡板等地方，是因为其耐药性及柔软性好。

POM 用在VTR之齿车、含油轴座，是因为其耐韧性及搞磨擦性高。

PS 用来作电视机之前壳、汽车之内装板，是因为其外观性良好以及具有韧性之优点。

PC 用来作照相机手机本体是因为精密度高及韧性强，用来作CD壳子，是利用其透明性好之优点。

射出成形技术入门1 成形条件以PS原料及成形的范例，射出成形的原则为“熔解”“注射”“冷却”等三个阶段。

1．1“熔解”的工程1．1．1料管温度料管的温度，每一区须设定在多少温度是一般的常识（区分为料管灌嘴，前部、中部、后部）。

成形条件中比较重要的是，螺杆前端停滞原料的温度，成形操作中直接测定是比较困难且无法执行，所以以料管前端的温度当作材料之温度，料管之温度由前端开始设定，如果前端分成2部份时把它当作同样的温度。

材料之温度，首先参考制造商提供的资料以及模具实际情况来决定，这样先决定料管前端之温度，然后再来设定后部之温度。

后部的温度如果太高的话，成形材料立即软化在螺杆上后面的原料就无法被加进去，所以后部须比前部降低20℃之温度。

灌嘴的温度设定，原则上灌嘴的温度应与料管前端的温度一样不可下降，但是如果不下降一点的话，材料会从灌嘴处流漏出来，所以灌嘴的温度比料管前端温度降低10℃。

1．1．2螺杆的回转速成形材料是以螺杆回转来使其熔解，回转的速度太快时因磨擦过多产生过热现象，回转速度太慢时拉长—循环成形的时间因而使成本提高，基本上以不产生过热现象转速快一点来设定。

也不要设定太快。

1．1．3螺杆的背压为了防止螺杆快速的后退，必须给螺杆有个压力，螺杆的背压太低时，因成形材料熔融时，产生的气体会使螺杆后退，那么熔融的成形材料料量就不稳定，如果螺杆的背压太高时，螺杆后退的速度慢，因而使一个循环的时间也增长，背压会使材料的混合达到良好之状态，承受背压的螺杆转速如果快一点，会使材料之混合更好，但是回转速不能太快，背压也不能太高，否则螺杆回转太快了，会因磨擦过剧而产生过热现象。

螺杆背压的多少是以压力表的度数来表示如表上指着10KGF/CM2的话，则实际上背压即为10KGF/CM2。

1．2射出的工程1．2．1 射出量是以螺杆后退到所定位置来决定射出量，即指成形材料充填到模具内材料的重量，实际上当螺杆后退到一定的位置后仍然会继续向后退一点，就像螺杆向前进到某一位置后也无法完全切断不让材料继续射出一样，这种虽然到达所定位置应切断停止，却无法切断停止而继续动作的位置，我们叫做“CUSHION”（垫料）。

成形品的体积，是垫料量加上螺杆后退到所定位置来决定。

通常垫料量大概为5—10MM程度，例如实际料量需60MM时，应设定为65—70MM，因为垫料量为5—10MM。

1．2．2 射出速度射出速度是由螺杆前进的速度来决定，螺杆前进速度是指根据机台上已设定的程序，使螺杆由一个位置换到另一个位置，开始时射出速度等于螺杆前进速度，也就是以射出速度来称呼，成形的原则是，材料尚未冷却下来前趁早把材料射出去，所以射出速度应愈早愈快愈好，但是因为模具的不同也有无法趁早快速射出的情况，例如射出速度太快时，由闸门射出材料会造成喷痕的不良现象。

1．2．3 射出压（一次压）射出压就是把成形材料在瞬间内充填到模具腔内的压力，在许多成形条件中模具的压力变化是属于重要的一个，所以以后要详细说明。

在这里我们说的射出压即为螺杆向前推的油压压力。

对射出成形机来说，射出压与射出速度是有互相关连的，也就是说射出压力不高时，射出速度也无法达到快速的情况。

新作的模具第一次试模时，应以中压中速为益，这是为了避免不小心因射出压太高而使模具损坏。

成形机的设定压力与表压互相关连的换算表，所显示的数字与模具实际的压力并不一样，换算表上所显示数值的1/2等于模具内的压力数值，模具内压力一般为400KGF/M2，压力太高除了会产生毛边之外也会使模具受到损害，所以切记压力不可调得太高，但是压力太低了材料无法在模具各角落都充填得到。

1．2．4 模具温度模具温度因模具水路位置不同会有所不同，模具温度的设定的程序，开始把模具温度控制器的水温设定，然后母模与公模分别使用模具温度控制器，水温之温度设定开始时与模具温度一样，母模及公模开始时一样温度。

模具温度高的时候，成形品冷却慢但成形材料流动性较好但会使循环时间长，所以模具温度不要太高。

1．3 保压的工程1．3．1 保压切换（二次压切换）为使成形材料於模具内完全地充填，成形机必须於瞬间内给予射出压力，然后保压维持一段时间这样的过程叫做射出成形技术过程。

如果射出压不变地保持一段时间，这样会在GATE附近承受有害的压力以至会有变形及破裂情形发生，也就是射出压力太高,但是射出压力不高，材料又无法在模具各处充填完全，像这种状况就必须想个办法（TECHNIC）来解决。

我们以保压切换位置来说明，何时射出压（一次压）转换成保压（二次压），保压切换是设定螺杆前进位置的基本，当螺杆后退到所设定之位置，其与保压切换位置间距即为螺杆前进量，也就是射出量，射出量如果不够的话，射出压是不会上升，当一次压与二次压在转换时，想要求螺杆前进在某预定的位置立即停止将办不到，因为螺杆会继续前进一点，保压切换位置就是一次压完结之后切换掉使螺杆停止，但是螺杆仍然继续走的位置。

二次压完了之后，螺杆位置在垫料的位置上，保压切换位置比垫料大一点，通常比5mm大一点。

1．3．2 保压（二次压）在这里保压首先以射出压之1/2来调整，然后观察产品，再调高直到射出压之80%程度为止。

有的成形机，可以用程序来调整，保压随着时间的延长而渐减，开始时一样的一次压压力，太高时闸门周围因不合理的压力影响会变形以及破裂现象发生，但是压力太低成形品的尺寸每次变化相当大，或者欠肉或者会胶线等成形不的的情形发生。

1．3．3 保压时间保压的原则是，维持成形材料在模具冷却到无法再流动为止，但因闸门有封堵的作用，所以如果闸门冷却凝固后，保压的效果就无作用，维持保压的时间如果太短，压力就放掉，这样保压的效果就会消失，成品会有欠肉缩水等不良情况发生。

1．4 凝固的工程1．4．1 冷却时间冷却时间是指保压时间完了之后到模具打开为止所设定的时间，成形材料在模具内冷却，然后由模具取出必须不变形而且坚固才行，冷却时间如果设定太长会使成形的循环时间变长。

模具的温度低会使冷却时间缩短，如果冷却时间太短了会使模具内取出的成形品变形。

但是实际成形时，在冷却的这段时间内，也正在为下次成形做可塑化工程，也就是螺杆一面回转一面往后退到所设定的位置，这段时间的长短，应可包含在冷却时间内，如果可塑化的时间比冷却时间长的话，成形的冷却时间就会浪费，这时为了要避免此浪费，可以把螺杆之回转以及螺杆的背压调整，也就是回转数提高或者降低背压这样可以缩短可塑化的时间。

冷却时间是成形循环时间中最长的时间，如果能把冷却时间缩短可以降低成本费用。

1．4．2 成形循环（CYCLE TIME）成形循环是一个成品生产出来到另外一个成品生产出来的时间，在成形机上可以用“定时”来设定为多少时间，在成形如果安全门打开的时间过长，比所定的循环时间还长时，警报器会叫起来，如果安全门打开的时间很短，但是成形循环所定之时间还未到达，下次成形动作也无法开始，为了使产品的尺寸不会有变化起见，每次成形循环（CYCLE）之时间要一定。

如果依照一般原则（在材料未冷却下来时及早把材料射出去），充填时间应该较短较好，充填的时间是可以用射出速度及射出压来调整，为了使模具各个位置都能充分填满材料，射出压高一点比较好而且也有必要，但是射出压应立即换成保压，为的是使闸门附近不会承受到不必要压力。
