沥青AC-20C级配设计最佳油石比

AC-20C沥青混合料目标配合比设计报告主要仪器设备一览表参加试验检测人员一览表目录1概述 (1)2主要设计依据及试验仪器 (1)2.1主要设计依据 (1)2.2主要试验仪器 (1)3设计结论 (1)4设计过程 (2)4.1岩石鉴定 (2)4.2试验用原材料技术性质 (2)4.3矿质混合料组成设计 (6)4.4沥青混合料马歇尔试验结果 (8)4.5沥青混合料浸水马歇尔试验 (9)AC-20C沥青混合料目标配合比设计报告1概述1．进行原材料各项物理力学指标试验，并判断材料的性能；2．按集料的筛分结果，并按《公路沥青路面施工技术规》及“设计文件”中对AC-20C 型沥青混合料矿料级配围的要求，对其进行矿料组成设计；3．按《公路工程沥青及沥青混合料试验规程》的规定，进行沥青混合料马歇尔试验，确定出最佳沥青用量；4．依据确定的最佳沥青用量，进行沥青混合料水稳定性检测；2主要设计依据及试验仪器2.1主要设计依据《公路工程集料试验规程》（JTG E42-2005）《公路工程沥青及沥青混合料试验规程》（JT G E20-2011）《公路沥青路面设计规》（JTG D50-2006）《公路沥青路面施工技术规》（JTG F40-2004）2.2主要试验仪器采用的主要试验仪器有：自动针入度仪（SYD-2801F）、烘箱（101-4）、沥青混合料拌和机（SYD-F02-20）、电子天平（HX100001）、车辙试验机（YLDCZ-8S）、轮碾成型机（YLDCX-6）、脱模器（LST-80）、马歇尔自动击实仪（ZYJ-H）、低温延度仪（SYD-4508G）、全自动软化点仪（SYD-2806H）、标准筛（0.075~90mm）、恒温水槽（HWY-501A）等。

3设计结论（1）最终确定的矿料级配组成通过毛体积相对密度、VV、VMA、VFA、马歇尔稳定度和流值等技术指标进行筛选，最终确定级配组成见表1。

表1 级配组成（2）马歇尔法确定最佳油石比为4.35%（折算最佳沥青用量为4.2%），结果见表2、3。

检验报告样品名称：AC-20C沥青混合料配合比设计委托单位：工程名称:报告日期：检测编号：****************检测有限公司检测报告第1页，共6页1材料 第2页，共6页1.1沥青材料AC-20C 采用70#沥青。

其主要实测性能指标如表1。

表1 70#沥青的基本性能1.2集料筛分AC-20C 混合料的集料采用洁净、干燥、表面粗糙的碎石。

碎石规格有：5-10、10-20，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。

各种集料的颗粒组成见表2。

表2 各种集料的颗粒组成1.3集料性能实测上述集料的各种性能见表3。

2 AC-20C沥青混合料设计第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。

表4 AC-20C合成级配计算表孔径(㎜)19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 合成级配(%)96.7 83.8 70.3 61.6 40.2 29.3 23.0 16.7 11.1 7.7 5.8 要求范围(%)90-100 78-92 62-80 50-72 26-56 16-44 12-33 8-24 5-17 4-13 3-7图1 合成级配通过率示意图选用的AC-20C混合料配合比为：矿粉:0-5:5-10:10-20=5%:32%:26%:37%。

2.2混合料最佳油石比试验按0.5%的间隔取3.5%、4.0%、4.5%、5.0%、5.5%，5个不同的油石比分别成型马歇尔试件。

实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。

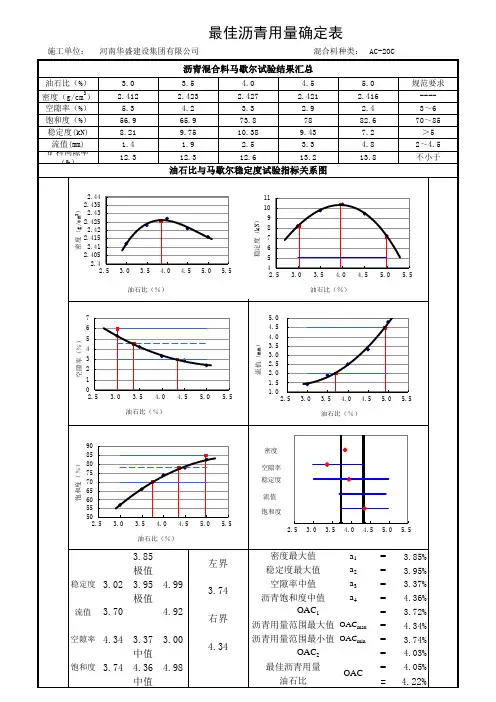

马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：表5 不同油石比混合料马歇尔试验结果 第4页，共6页图2 毛体积密度-油石比图3 空隙率-油石比图4 矿料间隙率-油石比图5 有效沥青饱和度-油石比图6 稳定度-油石比图7 流值-油石比油石比 （%）理论相对密度毛体积相对密度空隙率VV ，（%） 矿料间隙率VMA ，（%） 饱和度VFA ，（%）稳定度（kN ）流值 （mm ）3.5 2.543 2.407 5.3 14.0 61.7 8.17 2.1 4.0 2.527 2.419 4.3 14.0 69.5 8.54 2.6 4.5 2.509 2.420 3.5 14.3 75.3 8.49 3.0 5.0 2.491 2.413 3.1 15.0 79.1 8.27 3.4 5.5 2.474 2.403 2.9 15.7 81.8 7.98 3.9 技术指标——4~6≥14.065~75≥81.5~4第5页，共6页从上图中可以得出：最大毛体积相对密度时油石比a1=4.5%；最大稳定度时油石比a2=4.0%；设计空隙率中值5%时油石比a3=3.7%，沥青饱和度中值70%时油石比a4=4.0%，从而可计算最佳油石比初始值OAC1：OAC1=（a1+ a2+ a3+ a4）/4=4.05%同时，根据沥青混合料的马歇尔试验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：OAC2=（OAC min+ OAC max）/2=3.95%根据OAC1和OAC2综合确定最佳油石比OAC：OAC=（OAC1+ OAC2）/2=4.0%结论：AC-20C最佳油石比为4.0%。

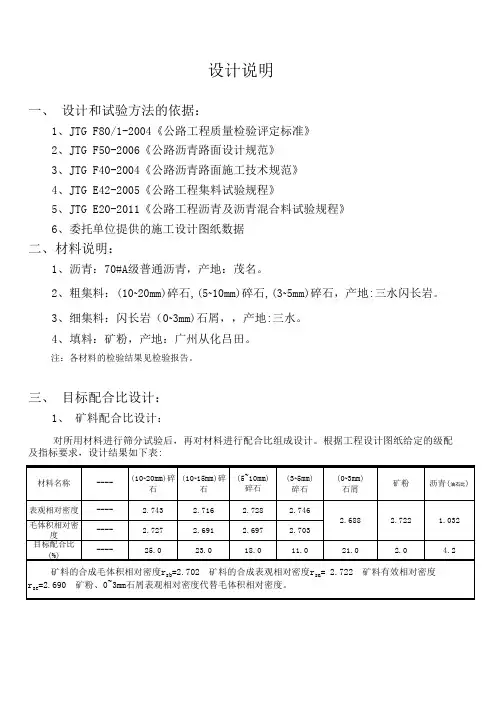

设计说明1. AC-20C沥青混合料的级配范围来自于《湖南省高速公路沥青混凝土面层施工技术指南》.2. AC-20C沥青混合料所用原材料均为委托单位来样,其组成为：（1）集料：按13.2米米〜19米米（1号）、9.5米米〜13.2米米（2号）、4.75 米米〜9.5米米（3号）、2.36米米〜4.75米米（4号）、0米米〜2.36米米（5 号）备料.（2）沥青：XX生产SBS改性沥青.（3）矿粉：自产.3.按规范要求，混合料理论最大相对密度采用计算法.4.采用马歇尔试验进行配合比设计，室内试验的拌和温度为165-175（℃）,试件的击实成型温度为155-160（℃）.5.配合比设计试验及计算参数均以“JTGF40-2004《公路沥青路面施工技术规范》中附录B热拌沥青混合料配合比设计方法”中的程序及公式计算.6.试验结果：经室内配合比设计试验与相关验证，确定AC-20C沥青混合料目标配合比设计的最佳油石比为4.4%,在进行生产配合比设计与试验时，油石比宜控制在 4.3%-4.6%之间淇合成级配应尽可能与目标配合比级配曲线接近.目标配合比的各级材料比例见相关设计图表.7.采用旋转压实仪成型进行验证,旋转压实仪的单位压力为600KPa,设定旋转压实次数为125次.2012年7月2日.原材料试验1.沥青试验结果2.集料试验(1)集料原材料来样筛分试验结果(2)粗集料材质试验结果⑶各级粒径集料的相对密度试验结果(4)矿粉质量试验结果(5)细集料的砂当量试验结果二.AC-20C沥青混合料技术要求1. XX高速公路AC-20C型沥青混合料级配范围2.郴宁高速公路AC-20C沥青混合料马歇尔试验技术要求AC-20C型沥青混合料配合比试验1.各级集料在混合料中的比例及合成级配集料规格集料比例(%)通过下列方孔筛(mm)的质量百分率(％)26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.0751号33 10088.553.4 4.00.10.10.10.10.10.10.10.1 2号14 100100100100 5.90.10.10.10.10.10.10.1 3号18 10010010010087.3 1.90.40.40.40.40.40.3 4号9 10010010010010087.611.8 1.10.90.90.90.8 5号23 10010010010010010074.949.127.918.210.17.1矿粉 3 10010010010010010010010010098.594.883.4合成级配结果100 96.2 84.6 68.3 51.6 34.2 21.4 14.5 9.6 7.3 5.4 4.3级配范围100 901007688637546582939192914229-17 7-13 5-10 3-6备注/AC-20C混合料矿料合成级配曲线如下图所示:) (( 率过通AC-20混合料级配合成图0.075 0.3 0.6 1.18 2.36 4.75 9.5 13.2 16 19 26.5--------------------------------------------- 孔径（mm）|T一上限 T-下限上中值合成级配2.目标配合比马歇尔试验结果体积指标油石比（%）3.4 3.94.4 4.95.4 混合料最大相对密度 2.578 2.559 2.541 2.523 2.505 试件毛体积相对密度 2.412 2.426 2.435 2.437 2.435 试件空隙率 （%）6.4 5.2 4.2 3.4 2.6 VFA (%) 52.2 61.2 68.9 75.4 81.6 V 米 A (%)13.4 13.4 13.5 13.8 14.1 稳 定 度 15.07 15.48 16.06 15.20 14.24 流值（米2.12.93.74.44.8AC-20C 型沥青混合料沥青用量确定图毛体积相对密度与油石比的关系油石比2 4 2 2 Z度密对相积体毛 一 44油石比从上表及图中可以得出AC-20C 沥青混合料指标与油石比的关系如下:从上图及表中可知,OAC 1=4.50%,各项指标符合技术要求的油石比范围OA 厘米反〜OA 厘密度 空隙率 流值 稳定度 VFA米ax为4.12%〜4.50%,因此：OAC2二(OA 厘米ix+OA 厘米ax)/2=4.31%.取OAC1与OAC2的中值为最佳油石比，得：OAC=(OAC1+OAC2)/2=4.41%.由上述计算确定郴宁高速公路AC-20C的最佳油石比OAC为4.4%.3. AC-20C型在最佳油石比OAC=4.4%时淇各项体积指标与强度指标如下表:(1)马歇尔试验结果(2)浸水马歇尔、冻融劈裂强度、车辙试验结果(3)AC-20C型沥青混合料旋转压实验证试验结果经过马歇尔试验及其相关的验证试验,郴宁高速公路路面AC-20C沥青混合料在最佳油石比取为 4.4%时，各项技术指标满足相应的技术要求.在进行生产配合比设计与试验时，应根据拌和机的除尘效果，确定矿粉的掺量，以使混合集料的级配尽可能与目标配合比的级配一致.主检：审核：审批：2012年7月2日。

AC－20沥青中面层目标配合比设计十天高速公路H-M02标AC－20沥青中面层目标配合比设计说明一、设计使用规范、规程及标准1、《公路工程集料试验规程》JTG E42－2005；2、《公路工程沥青及沥青混合料试验规程》JTJ 052－2000；3、《公路沥青路面施工技术规范》JTG F40－2004；4、《高速公路路面施工技术指南》。

5、国家高速公路十堰至天水联络线陕西境内安康至汉中公路路面工程施工招标文件。

二、原材料情况1、沥青：采用壳牌A级90号道路石油沥青改性为SBS（I-C）改性沥青,各项指标均符合技术指南及规范要求如下表；2、矿质材料：①粗集料：采用西乡清泉石料厂生产的石灰岩碎石，粘附性5级，规格为19～26.5mm、9.5～19mm、4.75～9.5mm、2.36～4.75mm。

②细集料:采用西乡清泉石料厂生产的机制砂，规格0～2.36mm③填料：采用沥青拌合站石灰岩磨细矿粉。

三、矿质混合料级配组成根据组成材料筛分试验结果，经试配最后确定一组级配,各种材料比例为19～26.5mm、9.5～19mm、4.75～9.5mm、2.36～4.75mm：0~2 .36mm机制砂：矿粉＝6：33：23：9：26：3，详见矿料级配设计计算表。

四、马歇尔试验1、计算矿料的合成毛体积密度γsb及合成表观相对密度γsaγsb=100/(6/2.708+33/2.708+23/2.701+9/2.688+26/2.672+3/2.713)=2.695γsa=100/(6/2.729+33/2.735+23/2.729+9/2.725+26/2.718+3/2.713)= 2.727 2、预估适宜的油石比Pa根据以往经验预估适宜的油石比P a= 4.0P b= P a/（100+ P a）×100=4.0/(100+4.0) ×100=3.853、以预估的油石比为中值，按0.5%间隔，取5个不同的油石比分别成型试件，采用表干法测定毛体积相对密度。

精心整理AC-20C沥青混合料目标配合比设计报告1概述1.1其桩号范围为1.2（1（2（3（4（5（6）《公路路基路面现场测试规程》（JTGE60-2008）1.3原材料来源本项目下面层AC-20C沥青砼目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为9.5-19.0mm、4.75-9.5mm、2.36-4.75mm，机制砂规格S16(0-2.36mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产SBSI-C类改性沥青。

2原材料试验2.1沥青沥青试验按照《公路工程沥青及沥青混合料试验规程》JTJ052-2000的要求和方法进行，沥青性能指标试验结果和设计要求见表2-1所列。

SBSI-C类改性沥青沥青试验结果表2-12.22-2 2.32.4果见表2-5由表2-5试验结果可见：矿粉及消石灰各项检测指标均符合本项目技术要求。

3 AC-20C型沥青混合料目标配合比设计根据本项目实际情况和工期安排，本合同段沥青混合料配合比设计采用马歇尔试验法。

根据本合同使用的矿料和沥青实际情况，以及其他项目的成功经验，拟定三个矿料级配进行试验，以确定各种材料的最佳组成，使之既能满足路面性能要求，又能符合经济性。

3.11)表3-123①AC-20C(方案Ⅰ)马歇尔试验结果表3-2注：1)沥青加热温度控制在170℃，上下浮动±5℃；矿料加热温度为180～200℃；混合料拌和温度为180℃，上下浮动±5℃；击实温度为170～180℃；混合料废弃温度195℃；2)沥青混合料理论最大相对密度采用计算法得到。

②最佳沥青用量确定由表3-2得出的油石比与各项测定指标的关系曲线如图3所示。

比(3-35℃；5、浸水马歇尔试验根据确定的各种矿料比例、级配和最佳油石比进行了马歇尔试件制作，并进行残留稳定度试验，以判断目标配合比沥青混合料抗水损害性能，试验结果如表3-4所列。

AC-20C沥青混合料生产配合比设计一、设计依据1. JTG D50-2006《公路沥青路面设计规范》2. JTG F40-2004《公路沥青路面施工技术规范》3. JTG E20-2011《公路工程沥青及沥青混合料试验规程》4. JTG E42-2005《公路工程集料试验规程》二、原材料2.1沥青：A-70石油沥青。

沥青试验结果2.2粗集料采用碎石集料规格：15~23mm、10~15mm、5~10mm、3-5mm粗集料试验结果2.3细集料采用石屑集料规格：0-3mm细集料试验结果2.4填料采用矿粉：矿粉试验结果材料筛分汇总三. 矿料级配组成设计3.1委托方拌和楼料仓为1#料仓0~3mm，2#料仓3~5mm，3#料仓5~10mm,4#料仓10~15mm,5#料仓15~23mm。

3.2按集料筛分进行组配，配合比为5#料仓:4#料仓:3#料仓：2#料仓：1#料仓:矿粉＝19% :27%∶19.5%∶12%∶20.5% :2%。

四. 最佳含油量的选定4.1根据目标配合比以3.8%、4.0%、4.2%三个不同含油量分别制作马歇尔试件。

4.2采用表干法检测试件密度,根据集料比例及含油量,分别计算试件的空隙率、沥青饱和度、矿料间隙率等物理力学指标，试验和计算见试验记录表。

4.3标准击实的试件冷却至室温后，将试件置于60℃的恒温水浴中保持30~40min，测定试件的稳定度和流值。

数据见试验记录表。

试验记录表4.4根据试验数据选定最佳含油量为4.0%。

五、配合比设计检验5.1按最佳含油量为4.0%制作二组试件，测得其毛体积相对密度（平均值）为2.416、空隙率（平均值）为4.6%、饱和度68.8%为均满足规范要求。

5.2将第一组试件置于60℃的恒温水浴中保持30~40min后，测得其稳定度（平均值）为9.47 KN。

5.3将第二组试件置于60℃的恒温水浴中保持48h后，测得其稳定度（平均值）为8.34KN，计算其浸水残留稳定度为MS。

AC-20c沥青混合料目标配比设计报告一、配比设计原则：1.经济合理：在满足技术性能要求的前提下，选择成本较低的材料，并合理控制用量。

2.良好的工作性：确保混合料具有良好的稳定性、抗沉降性、易于浇筑和压实等工作性能。

3.优异的抗剪强度：混合料的抗剪强度能够满足道路使用的要求，提供良好的承载能力和耐久性。

4.良好的变形性能：混合料在交通荷载作用下，能够保持较小的变形，避免产生裂缝和坑洞。

二、矿料选择：根据AC-20c混合料的要求，粗矿料应选用规格为16-31.5mm的碎石，细矿料应选用规格为4.75-9.5mm的石子。

同时，矿料的形状应以块状和角状为主，具有好的磨耗和耐久性能。

三、沥青选择：四、配比设计步骤：1.根据道路设计要求和使用环境，确定AC-20c混合料的级配要求，即不同矿料粒径层级的比例。

通常，粗矿料占总矿料重量的40-60%，细矿料占40-60%，而沥青占总矿料重量的5-7%。

2. 根据级配要求，计算各级矿料的标准配合比。

配合比是指根据矿料的粒径分布，按照一定的比例确定各级矿料的重量。

例如，对于粗矿料层级，标准配合比可以为20%的16-31.5mm石子、50%的9.5-16mm石子、30%的4.75-9.5mm石子。

3.计算混合料的总配合比。

将各级配合比按照矿料的重量加和即可得到总配合比。

例如，如果有3个级矿料，则总配合比为各级配合比之和。

4. 确定沥青的用量。

根据总配合比和沥青占总矿料重量的比例，计算沥青的实际用量。

例如，如果总配合比为1000kg，沥青占总矿料重量的6%，则沥青的用量为60kg。

5.按照确定的配合比，进行试验配合。

将矿料和沥青按照配合比的比例混合，进行性能测试。

根据测试结果进行调整，直至满足要求的性能指标。

五、性能测试：常见的AC-20c沥青混合料性能测试包括稳定度、流动度、抗剪强度、抗水剥离性等。

这些测试旨在评估混合料的稳定性、变形性和耐久性能。

根据测试结果，可以对配合比进行进一步调整，以达到所需的性能要求。

AC-20下面层沥青混凝土目标配合比设计一、设计依据1、交通部《公路工程技术标准》（JTG B01—2003）；2、交通部《公路技术状况评定标准》（JTGH20—2007）；3、交通部《公路路面基层施工技术规范》（JTJ 034—2000）；4、交通部《公路工程集料试验规程》（JTG E42—2005）；5、交通部《公路工程质量检验评定标准》（JTG F80/1—2004）；6、交通部《公路沥青路面设计规范》（JTG D50—2006）；7、交通部《公路沥青路面施工技术规范》（JTG F40—2004）；二、AC-20沥青混合料矿料级配应符合下面的规定三、材料要求1.沥青下面层采用优质AH-70号A级道路石油沥青，其技术要求见下表。

AH-70号A级道路石油沥青技术要求2、粗集料采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的石灰岩。

沥青下面层粗集料质量技术要求3.细集料沥青面层细集料采用坚硬、洁净、干燥、无杂质.沥青面层用细集料质量技术要求沥青面层细集料规格4.矿粉矿粉采用石灰岩碱性石料经磨细得到的矿粉，原石料中的泥土等杂质应除净。

矿粉要求干燥、洁净，禁止使用回收粉尘。

沥青面层矿粉质量技术要求四、下面层沥青混凝土的标准AC-20热拌密级配沥青混凝土混合料，马歇尔试验技术标准(如下)五、沥青混凝土目标配合比设计1、确定各矿料的组成比例从施工现场分别取各类矿料进行筛分，用计算机或图解计算各矿料的用量，使合成的矿质混合料级配符合要求，使矿质混合料级配曲线接近一条顺滑的曲线，其中特别使0.075mm、2.36mm、4.75mm的筛孔通过量控制接近标准级配的中值。

2、据《公路沥青路面施工技术规范》的规定，AC-20目标配比中各矿料的含量，进行冷料仓调配，使之符合进料要求，进行实际操作调试。

各冷料仓进料比例如下：仓号集料名称进料比例（%）4 10-25mm碎石 243 5-10mm碎石 282 3-5mm碎石 141 0-3mm石屑 31外加矿粉：3％3、确定沥青的最佳油石比用计算的矿料组成采用的油石比范围，按0.5%间隔变化，取五个不同的油石比，用试验室小型拌合机拌制沥青混合料，制备五组马歇尔试件。

G3014乌尔禾-阿勒泰公路建设 WA-2标沥青砼中面层目标配合比设计书混合料种类：AC-20C使用结构部位：路面工程(路面中面层)编号：LPB-04试验日期：2012.10.30G3014乌尔禾-阿勒泰公路建设项目WA-2标试验室沥青砼中面层目标配合比设计说明一、工程概况：乌阿高速公路沥青混凝土路面下面层为AC-20C型沥青混凝土二、试验依据及试验组成：《乌阿高速公路建设项目招标文件》《公路沥青路面施工技术规范》JTG F40-2004《公路工程集料试验规程》JTG E42-2005《公路工程沥青及沥青混合料试验规程》JTG E20-2011配合比试验由集料筛分试验、针片状试验、压碎值试验、含泥量试验、集料密度试验、马歇尔试验、沥青三大指标等常规试验。

三、试验仪器：四、原材料：1、碎石：采用G217线K171+560右侧碎石料场，经检验碎石的技术要求指标都合格，可以用做沥青砼下面层粗集料。

2、水洗砂：采用G217线K203+000右侧3公里砂石料场，经检验水洗砂的技术指标都合格，可以用做沥青砼下面层粗集料。

3、石屑：采用G217线K171+560右侧碎石料场，经检验各项技术指标都合格，可以用做沥青砼下面层细集料。

4、填料：矿粉采用新市区苏州东街天润建材销售中心的矿粉，试验结果合格，可用于沥青砼下面层填料。

5、沥青：配合比选用克拉玛依90号A沥青,试验各项指标合格，可用于沥青砼下面层沥青。

粗集料试验检测结果细集料试验检测结果矿粉试验检测结果90号A沥青试验检测结果五、关于沥青混合料矿料级配组成设计的说明沥青砼面层设计采用JTG F40-2004《沥青路面施工技术规范》中的AC-20级配。

按规范要求对各种原材料的筛分结果进行分析来确定各种原材料的比例组成，然后经过试验选择一种更合理并适宜施工的级配。

矿料目标配合比掺配比例目标配合比矿料合成级配六、沥青混合料马歇尔试验按合成的矿料级配，在油石比3.1%~5.1%之间内，以0.5%间隔不同油石比，按平行试验法分别进行马歇尔试验，结果和技术标准分别见结果汇总表和技术标准表。

沥青中面层生产配合比设计说明使用部位: AC-20C沥青中面层配比编号: TJ01-2019-QPB-002中铁十二局集团有限公司计量测试中心建恩高速公路TJ01标合同段工地试验室沥青中面层AC-20C沥青混合料生产配合比设计说明一、概述我项目部于2019年3月14日完成本标段的沥青中面层AC-20C沥青混合料生产配合比的设计。

内容包括：热料仓料筛分、生产配合比级配组合设计、最佳油石比的确定及水稳定性验证等工作。

本次生产配合比设计依据《公路沥青路面施工技术规范》（JTG F40-2004）及目标配合比设计、验证报告。

二、目标配合比设计结果我项目部对建恩高速公路第一标段AC-20C沥青混合料进行了目标配合比设计，目标配合比设计的结果如下：表2-2 目标配合比各材料比例表2-3 目标配合比设计级配表2-4 混合料马歇尔试验技术性质表表2-5 浸水马歇尔试验结果三、生产配合比设计3.1 筛网设置及热料仓筛分试验（1）本次配合比设计所采用的拌和楼为田中TAP-4000LB型，拌和楼筛网设置根据原材料碎石加工规格及对该拌和楼的应用经验，将拌合楼筛网尺寸分别为32mm、22mm、11mm、6mm、3.5mm。

（2）在生产配合比设计过程中，为保证二次筛分试样的代表性和真实性，拌和楼上料速度与正常生产时上料速度相一致。

各个热料仓单独放料，各热料仓前面料放掉，待稳定后从热料仓放料取样，并对所取样品采用四分法进行了热料仓料筛分和密度试验，结果见表3-1和表3-2。

表3-1 拌和楼各热料仓料筛分结果表3-2 拌和楼各热料仓集料密度试验结果3.2 生产配合比调试依据目标配合比设计级配及热料仓筛分试验结果，进行了生产配合比级配组合设计，各热料仓及矿粉质量比为：4#仓(11~22mm)：3#仓(6~11mm)：2#仓(3.5~6mm)：1#仓(0~3.5mm)：矿粉=49:13:7:28:3矿料合成级配计算结果如表3-3所示。

SBS改性沥青混合料AC-20配合比设计步骤SBS改性沥青混合料AC-20配合比设计步骤1、经试验确定SBS改性沥青和集料的各种特性：改性沥青：三大指标、密度（老化、弹性恢复、黏附性需附在配合比内）集料：石灰岩碎石粗集料1#（19~26.5）mm、2#（9.5~19）mm、3#（4.75~9.5）mm、4#（2.36~4.75）mm；机制砂细集料5#（0~2.36）mm：吸水率、表观相对密度、毛体积相对密度、筛分矿粉：筛分、密度、亲水性、液塑限2、选择一组合成级配进行配合比设计3、以0.5%间隔变化油石比，3.5%、4.0%、4.5%、5.0%、5.5%制备试件。

5组马歇尔试件结果汇总：对应油石比的最大理论相对密度、毛体积相对密度、空隙率VV、沥青饱和度VFA间隙率VMA、稳定度MS、流值FL、粉胶比、沥青膜厚度（最大理论相对密度采用计算法；粉胶比0.6~1.6 ；沥青膜厚度6~9um）4、绘制油石比与毛体积相对密度、空隙率VV、沥青饱和度VFA、间隙率VMA、稳定度MS、流值FL的关系图。

5、确定最佳油石比：初始值1（OAC1）、初始值2（OAC2）=（OACmin+OACmax）/2最佳油石比OAC=（OAC1+OAC2）/26、检验最佳油石比下的粉胶比和沥青膜厚度粉胶比FB=P0.075/Pbe Pbe:混合料中有效沥青含量沥青膜厚度DA=（Pbe*10）/(ρb*SA*Ps) SA：矿料混合后的比表面积ρb：沥青25度的密度在最佳油石比下的马歇尔试验结果：毛体积相对密度、空隙率VV、沥青饱和度VFA间隙率VMA、稳定度MS、流值FL、粉胶比、沥青膜厚度7、性能检验试验水稳定性：残留稳定度和冻融劈裂抗拉强度马歇尔稳定度MS、浸水马歇尔稳定度MS1、浸水马歇尔残留稳定度MS0未经冻融循环Rt1、冻融循环Rt2 、冻融劈裂抗拉强度比高温稳定性检验：车辙试验8、结论油石比：4.3% 掺配比例毛体积相对密度粉胶比沥青膜厚度。

SBS改性沥青（AC-20C）混合料配合比设计及施工要点技术论文姓名：xx单位：xx时间：xxSBS改性沥青（AC-20C）混合料配合比设计及施工要点一、引言聚合物改性沥青是一种技术含量和附加值较高的新型优质筑路材料。

它通过把聚合物掺入道路沥青中而改善使用性能，能显著延长路面寿命、降低噪声、提高行车舒适性和安全性，SBS 沥青作为一种改性沥青胶结料，早在20世纪90年代就已出现，由于SBS是一种热塑性橡胶共聚物，使用量大，费用较高，由于受经济条件限制，所以在国内一直没有大面积推广。

下面结合高速公路的实际施工情况，谈谈对SBS沥青配合比设计以及工程施工过程中的注意事项、二、SBS改性沥青概述SBS改性沥青是在原有基质沥青（AH-70）的基础上，掺加2.5%、3.0%、4.0％的SBS改性剂，改性后的沥青，与原沥青相比，其高温粘度增大，软化点升高。

在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。

在SBS改性沥青生产过程中进行了大量的室内试验，生产后对其技术指标进行了现场实验，实验结果表明，外掺3.0%SBS的改性沥青，软化点、针入度等指标均满足改性沥青规范要求，可用SBS改性沥青做沥青混合料的配合比设计。

三、SBS沥青混合料的配合比设计为了使设计的混合料能够达到实施效果，需要从材料要求、施工工艺、质量控制标准和质量控制方法等诸多方面提出以下要求，希望能够引起注意。

（一）、原材料要求1-1粗集料：用于改性沥青混合料面层的粗集料，宜采用碎石或碎砾石，其粒径规格和质量要求均应符合《公路沥青路面施工技术规范》（JTJ032-94）的规定1.粗集料应洁净、干燥、无风化、无有害杂质，且具有一定硬度和强度。

2.粗集料应具有良好的颗粒形状，破碎砾石用于高速公路、一级公路时，应采用大砾石破碎，并至少应有两个以上的破碎面。

1-2细集料在高速公路所用的细集料一般是机制砂，具有明显的棱角性，与改性沥青有良好的粘附性。
