变配电室电气部分毕业设计(1)

公用工程一、相关规范1.电源点中压：（1）新建住宅接入容量较小时（10kV容量在2000kVA及以下时，20kVA 容量在4000kVA及以下时）可接入公用架空线路，有条件时可接入电缆网。

（2）新建住宅接入容量较大时（10kV容量超过2000kVA，20kVA容量超过4000kVA），应由临近或新建中压开关站、环网单元供电。

低压：（1）7层及以下住宅、负荷不大于100kW公共建筑应由低压电缆分接箱出线接入；（2）7层以上住宅由配电室内配变低压出线开关直接接入；（3）别墅区，以别墅为单元，采用放射式供电，由低压电缆分接箱接入。

2.配电室建筑（1）配电装置室和变压器室门的宽度按最大不可拆卸部件宽度+0.3m；高度按最大不可拆卸部件高度+0.5m。

（2）长度大于7m的发配电装置室应设2个出口，并宜布置在配电室的两端。

（3）户外环网单元基础底座应高出地面300mm，底座强度应不低于C20，必要时应设置防护围栏。

（4）开关站，环网单元，配电室应靠近用电负荷中心，设备运输方便，进出线便利，并留有不小于2.5m的消防、检修通道。

（5）开关站、配电室层高不宜小于4.2m。

（6）由变压器至用电客户电表的低压线路路径长度一般宜在150m以内，当需超过250m时，应进行电压降和电压质量校核。

3.电能计量（1）户宅用电宜采用一户一表计量方式。

用电负荷不超过12kW时，宜采用单相电源进线；用电负荷超过12kW时，宜采用三相电源进线。

（2）电能计量箱应选择设置在住宅单元楼内楼梯间公共部位墙面，电能计量箱下沿距安装地面不小于1.5m。

（3）电能计量箱集中安装时，电表数不超过8块。

（4）公用配电变压器应设置台区关口计量装置，宜在公用配电变压器低压侧计量。

4.供电方式（1）新建住宅内中压电缆线路接线方式一般采用双射式或单环式。

采用双射式接线时，其串接的公用配电室不宜超过三级；采用单环接线时，其装载容量不宜超过4000kVA。

（2）中压开关站，一般采用单母线分段接线，两路进线，6~12回出线，出线断路器带保护。

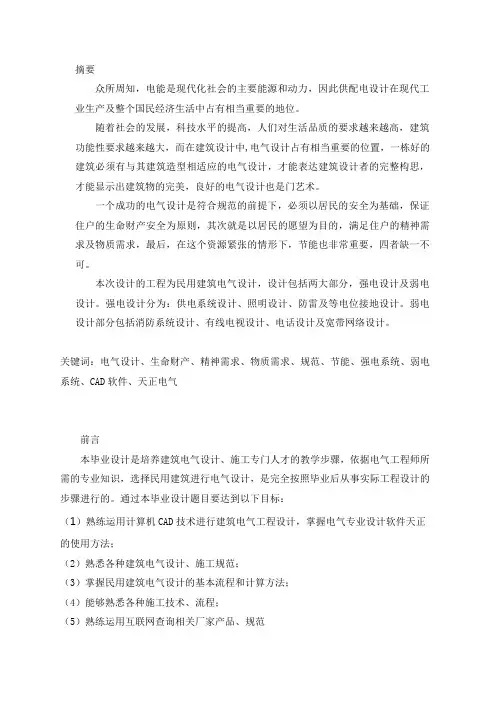

摘要众所周知，电能是现代化社会的主要能源和动力，因此供配电设计在现代工业生产及整个国民经济生活中占有相当重要的地位。

随着社会的发展，科技水平的提高，人们对生活品质的要求越来越高，建筑功能性要求越来越大，而在建筑设计中,电气设计占有相当重要的位置，一栋好的建筑必须有与其建筑造型相适应的电气设计，才能表达建筑设计者的完整构思，才能显示出建筑物的完美，良好的电气设计也是门艺术。

一个成功的电气设计是符合规范的前提下，必须以居民的安全为基础，保证住户的生命财产安全为原则，其次就是以居民的愿望为目的，满足住户的精神需求及物质需求，最后，在这个资源紧张的情形下，节能也非常重要，四者缺一不可。

本次设计的工程为民用建筑电气设计，设计包括两大部分，强电设计及弱电设计。

强电设计分为：供电系统设计、照明设计、防雷及等电位接地设计。

弱电设计部分包括消防系统设计、有线电视设计、电话设计及宽带网络设计。

关键词：电气设计、生命财产、精神需求、物质需求、规范、节能、强电系统、弱电系统、CAD软件、天正电气前言本毕业设计是培养建筑电气设计、施工专门人才的教学步骤，依据电气工程师所需的专业知识，选择民用建筑进行电气设计，是完全按照毕业后从事实际工程设计的步骤进行的。

通过本毕业设计题目要达到以下目标：（1）熟练运用计算机CAD技术进行建筑电气工程设计，掌握电气专业设计软件天正的使用方法；（2）熟悉各种建筑电气设计、施工规范；（3）掌握民用建筑电气设计的基本流程和计算方法；（4）能够熟悉各种施工技术、流程；（5）熟练运用互联网查询相关厂家产品、规范（6）综合运用所学知识解决本专业实际问题，深化提高知识水平。

因为是刚开始接触建筑电气设计，在设计中有很多不足的地方，也不是很熟悉，所有肯定有很多疏漏，但是在老师的精心辅导下，经过3个多月的时间的学习，基本做完了这个设计。

在以后的工作过程中，一定好好学习建筑电气设计的思路，认真学习设计规范，我相信一定能把这门专业做好。

毕业设计(论文)论文题目：110千伏终端变电站一次系统设计学生姓名：学号年级、专业、层次：二00六年三月目录第一章设计题目 (1)一．毕业设计课题 (1)二．毕业设计的内容要求 (1)第二章变压器容量确定 (2)一．主变容量的确定 (2)二．所用变压器容量的确定 (3)第三章电气主接线确定 (3)一．方案技术经济比较原则 (4)第四章短路电流及主要设备选择 (5)一．短路电流计算 (5)二．主设备选择 (8)三．主设备校验 (10)第五章绝缘配合及过电压保护 (16)一．绝缘配合 (16)二．过电压保护 (16)三．接地 (17)四．泄漏比距 (18)第六章电气设备布置及配电装置 (18)一．电气设备布置 (18)二．配电装置的型式 (19)第七章电容器补偿装置 (19)第八章保护配置及交直流部分 (19)一．110千伏线路保护配置 (19)二．变压器保护配置 (19)三．35千伏线路保护配置 (20)四．10千伏线路保护配置 (20)五．10千伏电容器组保护配置 (20)六．逻辑闭锁 (21)七．交流系统 (21)八．直流系统 (21)第九章监控系统功能配置 ..................................................... 错误!未定义书签。

一．系统结构 ..................................................................... 错误!未定义书签。

二．硬件设备配置............................................................ 错误!未定义书签。

三．软件系统 ..................................................................... 错误!未定义书签。

四．系统功能 ..................................................................... 错误!未定义书签。

【完整版】35kv变电站电⽓部分设计毕业论⽂郑州航空⼯业管理学院毕业论⽂（设计）2013届电⽓⼯程及⾃动化专业班级题⽬35kv变电站电⽓部分设计姓名学号指导教师职称⼆○⼀三年五⽉⼗⼆⽇内容摘要变电站是电⼒系统的重要组成部分，它直接影响整个电⼒系统的安全与经济运⾏，是联系发电⼚和⽤户的中间环节，起着变换和分配电能的作⽤。

电⽓主接线是发电⼚变电所的主要环节，电⽓主接线的拟定直接关系着全⼚电⽓设备的选择、配电装置的布置、继电保护和⾃动装置的确定，是变电站电⽓部分投资⼤⼩的决定性因素。

变电站是把⼀些设备组装起来，⽤来切断、接通、改变或者调整电压的。

在系统中，变电站成了输电和配电的集节点。

本次设计⾸先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。

从负荷增长⽅⾯阐明了建站的必要性，然后通过对拟建变电站的概括以及出线⽅向来考虑，并通过对负荷资料的分析，安全，经济及可靠性⽅⾯考虑，确定了35kV，10kV以及站⽤电的主接线，然后⼜通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站⽤变压器的容量及型号，并进⾏了短路电流计算等内容，从⽽完成了35kV电⽓⼀次部分的设计。

关键词主变压器；电⽓主接线；短路电流；电⽓设备AbstractA substation is the electrical power system important constituent,it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and user's middle link, is playing the transformation and the assignment electrical energy role.The electrical key link, the electrical equipment arrangement, the relay protection and the automatic device determination, is the transformer substation electricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substation and the power distribution collection node.This design first acts according to in the project description to givethe system logical circuit and all load parameter,the analysis load trend of development.Hadexpounded from the load growth aspect the stationconstruction necessity, then through to plans toconstruct the transformer substation the summaryas well as the going beyond a line directionconsidered, and through to shoulders the materialthe analysis, safe, the economy and the reliableaspect considered, use electricity the main wiring,then calculated through the load and suppliespower the scope to determine the maintransformer Taiwan number, the capacity and themodel, simultaneously also transformer capacityand model, thus transformer，Single bus bar segment wiring，Short out in the-electric current ，Electric equipment⽬录第1章概述 (6)第2章设计任务及要求 (9)2.1设计任务 (9)2.2设计要求 (9)2.2.1 技术要求 (9)2.2.2 设计内容 (10)第3章变电站的总体设计分析 (11)3.1变电站的主要设备组成 (11)3.2负荷分析 (12)3.3变电站主接线⽅案的确定 (12)3.4主变压器选择 (13)3.4.1主变台数的考虑原则 (13)3.4.2变压器容量的确定 (14)3.4.3调压⽅式的确定 (14)3.4.4容量⽐ (15)3.4.5主变压器的参数计算 (15)第4章短路电流计算 (16)4.1短路电流的⽬的及其假定 (16)4.1.1 短路电流计算的⽬的 (17)4.1.2 基本假定 (17)4.2基准值计算 (17)4.2.1 计算短路电路中各元件的电抗及总电抗 (18) 4.2.2 计算三相短路电流和短路容量 (19)第5章电⽓设备的选择 (21)5.1电⽓设备选择的基本原则 (21)5.2断路器 (21)5.2.1 35KV侧断路器的选择 (22)5.2.2选择校验 (22)5.2.3 10KV侧出线断路器及分段断路器的选择 (23) 5.2.4选择校验 (23)5.3隔离开关 (24)5.3.1 35KV侧隔离开关的选择 (24)5.3.2 10KV侧隔离开关的选择 (25)5.4电流互感器的选择 (26)5.4.1电流互感器的初选 (26)5.4.2电流互感器的校验 (26)5.4.3 电压互感器的选择 (27)5.5母线的选择 (29)5.5.1 35KV母线的选择 (29)5.5.2 10KV母线的选择 (31)5.6避雷器的选择 (32)5.6.1避雷器参数 (33)5.6.2参数校验 (33)5.6.3 避雷针的⾼度 (33)5.7熔断器的选择 (35)5.7.1型号选择 (35)5.7.2熔断器的选择校验 (35)5.7.3 10KV熔断器型号选择 (36)第6章变电站主变压器的继电器保护设计 (37)6.1变压器保护装置的⼀般原则 (38)6.2纵联差动保护整定 (39)6.2.1纵差动保护的整定计算 (40)6.2.2 确定差动继电器的动作⼯作电流和基本侧差动线圈匝数 (41)6.3变压器过负荷保护整定 (43)6.4变压器零序过电流过电压保护整定 (43)致谢 (44)参考资料 (45)附录 (46)第1章概述科学技术的迅猛发展，使得电⼒⼯业以现代⼯业发展的基础和先⾏官的形式也得到了很⼤的发展。

网络教育学院本科生毕业论文（设计）题目：某住宅小区电气部分设计内容摘要随着科学技术的快速发展以及人民生活水平日益的提高，居民对其住宅环境的要求也越来越高。

近年来，信息科技、自动控制技、计算机网络以及智能楼宇与建设的出现，住宅小区的电气设计也由以前单纯要求照明,发展为更为人性化的方面。

本次毕业设计主要对某住宅小区的电气部分进行了设计。

论文从设计的工程概况和本次设计的依据入手，首先对该小区配电系统进行了详细讨论,分析了其低压系统的接线方式、负荷等级及电源、设备安装以及电能计量等方面；接着，对该小区的照明系统进行了计算设计，主要对各个位置和场所的照应设备进行了选型；最后，对该住宅小区的防雷部分进行了研究和设计，论文有一定的实际意义。

本次毕业设计通过切身的计算和实践,不仅全面的运用所学的理论知识进行了分析计算，还综合联系实际各种情况,可以很好地锻炼独立分析、研究和解决建筑电气设计问题的能力，奠定了以后工作的坚实基础.关键词：配电系统;防雷接地；电能计量;照明系统目录内容摘要 ............................................................................................................................1 绪论 01.1 建筑电气的发展趋势与现状 01。

2 课题的研究背景和意义 01.3 本次论文的主要工作 (1)2 小区供配电系统的设计 (2)2。

1 设计要求与原则 (2)2。

2 低压配电系统线路的选择 (3)2.2.1.低压线路接线方式 (3)2。

2。

2.负荷等级及供电要求 (5)2.3 供配电设计 (7)2。

4 设备安装 (8)2.5 电能计量方式选择 (8)3 小区照明系统的设计 (10)3.1照明系统的概述 (10)3.1.1照明系统的目的与要求 (10)3.1。

2照明计量单位 (11)3.2 照明组成 (11)3.3 照度方式 (12)3.4光源和灯具 (13)3。

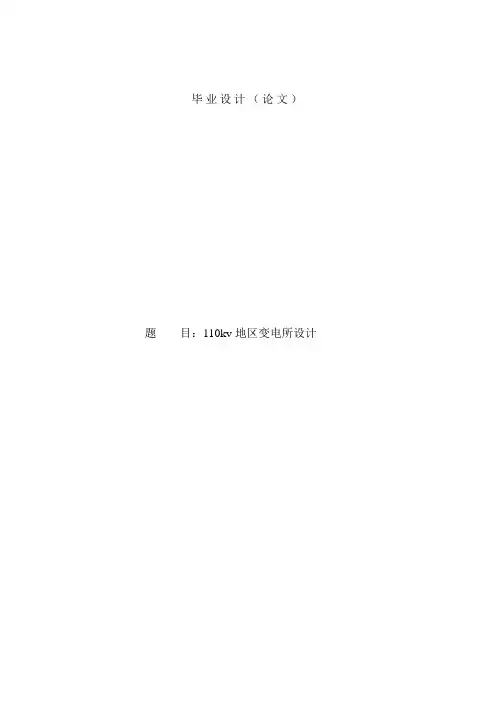

毕业设计（论文）题目：110kv地区变电所设计任务书一、建设规模1.电压等级： 110KV、35KV、10KV2.主变: 近期2台，远期2台容量：本期2×63000KVA，远期2×80000KVA主变线圈容量比：100/100/503.进出现回路：1> 110KV侧进线2回，来自2个电源；出线本期2回，远期4回，出线各回路负荷为48～80MVA2>中压侧电源1回，近期出线4回，远期出线5回，各回路负荷分别为：10200KVA 13600KVA 43500KVA 42800KVA6380KVA 21750KVA 15000KVA 12220KVA3>低压侧出线本期5回，远期8回，各回路负荷为2000～4000KVA二、系统短路容量按系统远期计算到本所变压器母线的最大三相短路容量5210MVA三、所址：地势平坦，海拔500m；位于城市近郊，环境温度（-20℃～+36℃），污染较大。

四、设计要求完成以下内容：1.设计说明书2.短路电流计算及设备选择校验3.绘制电气主接线图，方案论证4.试确定防雷及接地，保护方案5.汇总主要设备清单五、设计要求：1.设计必须符合国家现行政策2.依据国标及有关规定3.在保证运行安全可靠的前提下，尽量满足经济性4.积极推广成熟的新产品和新技术，不得使用淘汰产品目录摘要----------------------------------------------------------------------------------------------1绪论----------------------------------------------------------------------------------------------2 第一章变压器选择-------------------------------------------------------------------------31.1主变压器台数和容量的选择-----------------------------------------------31.2主变压器型式的选择--------------------------------------------------------3 第二章主接线选择------------------------------------------------------------------------ 52.1变电站主接线设计的基本要求-------------------------------------------- -52.2变电所电气主接线的具体要求-------------------------------------------- -52.3选择电压主接线形式--------------------------------------------------------- 62.4变电所一次主接线图--------------------------------------------------------1O 第三章短路电流计算书------------------------------------------------------------------ -113.1 短路计算的目的--------------------------------------------------------------113.2 短路计算的一般规定--------------------------------------------------------113.3 计算步骤-----------------------------------------------------------------------123.4 变电所网络化简--------------------------------------------------------------13 第四章电气主设备的选择及校验-------------------------------------------------------194.1各回路最大持续工作电流一览表-----------------------------------------194.2断路器的选择及校验--------------------------------------------------------194.3离开关的选择及校验--------------------------------------------------------244.4电流互感器的选择及校验--------------------------------------------------274.5电压互感器的选择及校验--------------------------------------------------3246母线及电缆旳选择与校验--------------------------------------------------344.7熔断器的选择-----------------------------------------------------------------38 第五章防雷保护---------------------------------------------------------------------------395.1避雷针保护--------------------------------------------------------------------395.2避雷器保护--------------------------------------------------------------------405.3变电站进线段保护-----------------------------------------------------------42 结束语-----------------------------------------------------------------------------------------43 致谢--------------------------------------------------------------------------------------------44 参考文献--------------------------------------------------------------------------------------45 附录1 设备清单一览表摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

变配电所的设计学院：机电学院班级：电气二班姓名：--------学号：/////////指导老师：-----目录前言一：负荷计算及无功功率补偿二：短路计算三：继电器的整定计算四：主接线方案的选择五：总配电所位置及车间变压器台数和容量选择 六：接地极防雷保护七：变配电所的电气照明总结前言为使工厂供电工作很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，本设计在大量收集资料，并对原始资料进行分析后，做出35kV变电所及变电系统电气部分的选择和设计，使其达到以下基本要求：1、安全在电能的供应、分配和使用中，不发生人身事故和设备事故。

2、可靠满足电能用户对供电可靠性的要求。

3、优质满足电能用户对电压和频率等质量的要求4、经济供电系统的投资少，运行费用低，并尽可能地节约电能和减少有色金属的消耗量。

此外，在供电工作中，又合理地处理局部和全局、当前和长远等关系，既照顾局部的当前的利益，又要有全局观点，顾全大局，适应发展。

按照国家标准GB50052-95 《供配电系统设计规范》、GB50059-92 《35~110kV变电所设计规范》、GB50054-95 《低压配电设计规范》等的规定，工厂供电设计遵循以下原则：1、遵守规程、执行政策；遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。

2、安全可靠、先进合理；做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进电气产品。

3、近期为主、考虑发展；根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。

4、全局出发、统筹兼顾。

按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。

工厂供电设计是整个工厂设计中的重要组成部分。

工厂供电设计的质量直接影响到工厂的生产及发展。

一、负荷计算1．由车间平面布置图，可把一车间的设备分成5组，分组如下：NO.1：29、30、31 配电箱的位置：D-②靠墙放置NO.2：14——28 配电箱的位置：C-③靠墙放置NO.3：1、32、33、34、35 配电箱的位置：B-⑤靠柱放置NO.4：6、7、11、12、13 配电箱的位置：B-④靠柱放置NO.5：2、3、4、5、8、9、10 配电箱的位置：B-⑥靠柱放置2．总负荷计算表如表1所示。

学生宿舍配电线路改造设计【摘要】：本次改造主要根据电气设计的原则、方法以及国家的各种规范并结合我校宿舍楼的特点进行电气设计改造，使改造过后的宿舍楼安全可靠、经济合理、维护管理方便，为学生营造了一个良好的休息环境和学习环境。

改造主要包括强电设计和弱电设计两部分：通过光源选择的原则、灯具选择的原则，来设计光源与灯具；通过照度系数法和单位容量法，进行照度计算；通过负荷计算，进行空气开关、电线及电缆的整定计算；然后进行低压配电及强电布线设计，完成强电设计。

通过网络系统的设计以及包括应急照明、及消防系统在内的消防安全设计，完成弱电设计。

以学生宿舍楼电气改造设计为毕业设计，其目的是通过设计实践，综合运用所学知识，理论联系实际，锻炼分析和解决建筑电气设计问题的能力，为未来的工作奠定坚实的基础。

【关键词】：照度计算；负荷计算；强电设计；弱电设计；IC智能卡；综合布线目录前言 (04)1选题的目的及意义 (04)2建筑概况 (04)3预期达到的效果 (04)第一章照明系统设计 (05)1.1 光源及灯具选择的原则 (05)1.1.1 光源选择的原则 (05)1.1.2灯具选择的原则 (05)1.1.3本设计光源与灯具的具体选择 (06)1.2照度计算 (07)1.2.1光通利用系数法 (07)1.2.2 单位容量法 (12)第二章配电系统设计 (13)2.1 负荷等级及供电要求 (13)2.1.1负荷等级 (13)2.1.2供电要求 (13)2.2电气设备与导线及电缆的型号选择 (13)2.2.1电气设备的选型 (13)2.2.2电线及电缆的简介 (15)2.3负荷计算 (16)2.3.1计算负荷的介绍 (16)2.3.2 具体的负荷计算 (16)2.4配电系统图及平面布线图的设计 (19)2.4.1配电方式的选择 (19)2.4.2空气开关的整定计算 (19)2.4.3电线及电缆的整定计算 (19)2.4.4配电系统图的设计 (20)2.4.5强电布线图设计 (23)第三章 IC卡电能预收费系统 (25)3.1预付费系IC卡的介绍 (25)3.1.1IC卡的定义 (25)3.1.2IC卡的分类 (25)3.1.3IC卡的主要特征 (25)3.1.4读写卡器介绍 (25)3.2预付费系列电能表计的主要特点 (25)3.3预付费系列电能表计的主要功能 (25)3.4预付费系统的主要功能 (26)3.5预付费系统的主要特征 (26)3.6常见的预付费电能及IC卡 (26)第四章防雷与接地系统的设计 (28)4.1建筑的防雷设计 (28)4.1.1建筑物的防雷分类 (28)4.1.2本宿舍防雷设计 (28)4.2建筑物接地设计 (29)4.2.1建筑物接地 (29)4.2.2本建筑接地安全与等电位设计 (30)第五章弱电系统设计 (31)5.1网络系统设计 (31)5.2消防与安全防盗系统 (31)5.2.1火灾自动报警系统 (31)5.2.2应急照明设计 (33)5.2.3安全防盗系统 (34)第六章整个改造预算列表 (35)结论 (36)参考文献 (37)致谢 (38)前言选题背景与意义1 选题的目的及意义近年来，随着全国各个高校的扩大招生，学生宿舍楼是校园建筑的主要组成部分也如雨后春笋般出现。

电力系统继电保护与自动化毕业设计题目变电站电气主系统毕业设计题目1一、题目XZ市郊110kV变电站设计二、原始资料(一) 变电站性质及规模本变电站位于XZ市郊区, 向市区工业、生活及近郊区乡镇工业与农业顾客供电, 为新建变电站。

电压等级：110/10kV线路回数：110kV近期2回, 远景发展1回；10kV近期12回, 远景发展2回。

(二) 电力系统接线简图电力系统接线简图如图1-1所示。

图1-1 电力系统接线简图注: ①图中系统容量、系统阻抗均为最大运行方式旳数据。

②系统最小运行方式时,S1=1300MVA,XS1=0.65；SⅡ=150MVA,XSⅡ=0.8。

(三) 负荷资料负荷资料如表1-1所示。

(四) 所址地理位置及环境条件1.所址地理位置图（如图1-2所示）。

2.地形、地质、水文、气象等条件站址地区海拔高度500m, 地势平坦,地震烈度6度。

年最高气温＋40℃,年最低气温-20℃, 最热月平均最高温度+32℃, 最大复冰厚度10mm, 最大风速为25m/s, 土壤热阻率ρt=100℃·cm/W, 土壤温度20℃, 地下水位较低,水质良好, 无腐蚀性。

表1-1 负荷资料表注: 表中负荷为最大负荷值, 最小负荷为最大负荷旳70%, 负荷同步率取0.85～0.95。

.所址地理位置图（如图1-2所示）。

图1-2 所址地理位置图三、设计内容(一) 电气一次部分1.变电站总体分析；2.负荷分析计算与主变压器选择；3.电气主接线设计；4.短路电流计算及电气设备选择；5.配电装置及电气总平面布置设计；6.防雷保护设计(选作)。

(二) 控制部分变压器控制与信号回路设计。

四、设计成品1.设计阐明书一份（包括电气一次和变压器控制信号两部分）；2.图纸⑴电气一次部分1) 电气主接线图(#3图)；2) 电气总平面布置图(#3图)；3) 110kV配电装置进出线间隔断面图(#3图)；4) 避雷针平面布置及保护范围图(#3图, 选作)。

电气工程及其自动化本科生毕业论文（设计）题目：龙泽丽都住宅小区电气部分设计学习中心：层次：专业：电气工程及其自动化年级：学号：学生：指导教师：完成日期：2020年2 月26 日内容摘要随着科学技术的发展和人民生活水平的不断提高，人们对有关供配电、照明、消防、防雷接地、通信、网络等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。

论文首先介绍建筑电气设计的主要内容，包括供配电系统、照明系统及防雷设计的设计内容与基本方法。

在此基础上，对龙泽丽都小区供配电系统的设计，包括小区负荷等级的确定、低压配电系统、分户配电设计、楼层配电设计、进户配电箱设计等内容，并且采用图示说明，形象具体地阐述进线柜、楼层配电箱和分户配电箱的连接关系，合理的选择开关和导线。

最后，对龙泽丽都小区照明系统进行设计。

通过本文分析可知，本次设计结果符合建筑电气设计要求，达到了预期的效果。

关键词：电气设计；供配电系统；照明系统目录内容摘要 (I)1 绪论 (1)1.1 建筑电气设计的发展现状与趋势 (1)1.2 住宅小区电气设计的研究背景 (2)1.3 本次论文的主要工作 (2)2 建筑电气设计的主要内容 (4)2.1 供配电系统设计 (4)2.2 照明系统设计 (5)2.2.1利用系数法 (5)2.2.2单位容量法 (6)2.3 接地与防雷设计 (6)3 龙泽丽都小区供配电系统的设计 (8)3.1 小区负荷等级确定及计算 (8)3.2 高压配电系统 (9)3.3 低压配电系统 (10)3.4 分户配电设计 (11)3.4.1 分户用电容量指标 (11)3.4.2 分户用电负荷计算 (12)3.4.3 开关、导线选择 (12)3.5 楼层配电设计 (14)3.6 进户配电箱设计 (15)3.6.1 配电箱结构 (15)3.6.2 配电箱接线与安装 (16)3.6.3 低压配电系统电气设备选择 (17)4 龙泽丽都小区照明系统的设计 (19)4.1 照明方式 (19)4.2 照明种类 (19)4.3 龙泽丽都小区的电气照明设计 (20)4.3.1 照明设计方法 (20)4.3.2 龙泽丽都小区照明计算 (21)5 结论 (25)参考文献 (26)1 绪论1.1 建筑电气设计的发展现状与趋势建筑电气工程在国民经济发展中正发挥着越来越重要的作用。

某工厂10kV车间变电所电气部分设计摘要本设计的题目为“某工厂10kV车间变电所电气部分设计”。

设计的主要内容包括：10/0.4kV变电所主变压器选择；变电所电气主接线设计；短路电流计算；负荷计算；无功功率补偿；电气设备选择（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器）；配电装置设计；继电保护规划设计；防雷保护设计等。

其中还对变电所的主接线通过CAD制图直观的展现出来。

本次设计的内容紧密结合实际，通过查找大量相关资料，设计出符合当前要求的变电所。

本变电所对低压侧负荷的统计计算采用需要系数法；为减少无功损耗，提高电能的利用率，本设计进行了无功功率补偿设计，使功率因数从0.74提高到0.96；短路电流的计算包括短路点的选择及其具体数值计算；而电气设备选择采用了按额定电流选择，按短路电流计算的结果进行校验的方法；继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算；配电装置采用成套配电装置；本变电所采用避雷针防直击雷保护。

关键词：短路电流计算，继电保护，接地装置，变压器目录前言 (II)第1章任务说明 (IV)1.1 设计要求 (IV)1.2 负荷情况 (IV)1.3 供电电源情况 (V)1.4 气象、地质水文资料 (V)第2章机加工车间的负荷计算 (VI)2.1 负荷计算 (VI)2.2 无功功率补偿 (VIII)第3章工厂变电所的设备选择及主接线设计 (IX)3.1 总降压变电所位置的选择 (IX)3.2 变压器台数及容量的选择 (X)3.3 变电所主结线的选择 (XI)3.3.1 变电所主接线的选择原则 (XI)3.3.2 变电所主接线方案的选择 (XI)第4章工厂供、配电系统短路电流计算 ......................................................................................... X II4.1 短路电流计算的目的及方法.............................................................................................. X II4.2 短路电流计算 .................................................................................................................... X II4.2.1 绘制计算电路图 (XIII)4.2.2 确定基准值 (XIII)4.2.3 计算短路电路中各主要元件的电抗标幺值 (XIII)4.2.4 k-1故障点的短路电流计算 (XIV)4.2.5 k-2故障点的短路电流计算 ................................................................................... X V 第5章变电所一次设备的选择校验................................................................................................. X V5.1 变电所高压一次设备的介绍.............................................................................................. X V5.2 一次设备的选择与校验的条件和项目 (XVI)5.3 变电所10kV侧一次设备的选择 ................................................................................... X VIII5.4 变电所380V低压一次设备的选择 (XIX)5.5 高压母线的选择 (XXI)第6章变电所进出线与邻近单位联络线的选择 (XXI)6.1 导线和电缆截面选择时满足的条件 (XXI)6.2 10kV高压进线的选择校验 (XXII)6.2.1 10kV高压进线与邻近单位联络线的选择 (XXII)6.2.2 由高压配电室至主变的一段引入电缆的选择 (XXII)6.3 380V低压出线的选择 (XXII)6.4 作为备用电源的高压联络线的选择校验 (XXV)第7章变电所二次回路方案的选择............................................................................................. X XVI7.1 高压断路器的操动机构控制与信号回路....................................................................... X XVI7.2 变电所的电能计量回路 ................................................................................................. X XVI7.3 变电所的测量和绝缘监察回路 (XXVII)7.3.1 变电所高压侧测量和绝缘监察回路 (XXVII)7.3.2 变电所低压侧测量和绝缘监察回路 (XXVII)7.4 变电所的保护设备 (XXVIII)7.4.1 对继电保护装置的基本要求 (XXVIII)7.4.2 主变压器的继电保护装置 (XXVIII)7.4.3 作为备用电源的高压联络线的极点保护装置 (XXX)7.4.3 变电所低压侧的保护装置................................................................................. X XXI 第8章变电所的防雷保护与接地装置的设计.............................................................................. X XXI8.1变电所的防雷保护 ......................................................................................................... X XXI8.1.1 直击雷防护 ....................................................................................................... X XXI8.1.2 雷电侵入波的防护............................................................................................ X XXI8.2 变电所公共接地装置的设计.......................................................................................... X XXI8.2.1 接地与接地装置................................................................................................ X XXI8.2.2 确定公共接地装置的垂直接地钢管和连接扁钢 (XXXII)前言变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

某机械厂降压变电所电气设计说明书目录摘要 (1)第1章绪论 (2)1.1 (2)1.2 工厂总平面图 (2)1.3 工厂内部和周边情况 (2)第2章负荷计算和无功功率补偿 (4)2.1 负荷计算 (4)2.1.1 单组用电设备计算负荷的计算公式 (4)2.1.2 多组用电设备计算负荷的计算公式 (4)2.2 无功功率补偿 (5)第3章变电所位置和接线方案的选择 (8)3.1 变配电所的位置选择 (8)3.2 变电所主接线方案 (9)3.3变压器型号的选择 (10)3.4变电所进出线与临近单位联络线的选择 (13)第4章短路电流的计算 (14)4.1 短路电流 (14)4.2 绘制计算电路 (15)4.3 确定短路计算基准值 (15)4.4 计算短路电路中各个元件的电抗标幺值 (16)第5章降压变电所防雷与接地装置的设计 (17)5.1 变电所的防雷保护 (17)5.1.1 直接防雷保护 (17)5.1.2 雷电侵入波的防护 (17)5.2 变电所公共接地装置的设计 (17)5.2.1 接地电阻的要求 (17)5.2.2 接地装置的设计 (18)结论 (19)参考文献 (21)致谢 (20)摘要为保障工业生产安全进行，保证电能合理分配、输送，灵活改变运行方式。

特进行本次设计。

本设计主要阐述了对机械厂总降压变电所的电气设计方案。

在设计中进行了对工厂负荷的统计计算；变电所位置与型式的选择；变电所主变压器及主接线方案的选择；短路电流的计算；变电所进出线与邻近单位联络线的选择；降压变电所防雷与接地装置的设计等。

本机械厂降压变电所电气设计为毕业设计，其目的是通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为未来的工作奠定坚实的基础。

关键词：工厂供电，变电所，无功功率补偿，变压器，短路电流计算，一次设备，避雷器。

第一章 前言 1.1 设计背景本次设计要求根据本厂所能取得的电源及本厂用电负荷情况，并适当考虑工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案、一次设备的选择、高低压设备和进出线，确定防雷和接地装置。

课题名称：某楼宇配电系统一次部分设计毕业设计课题任务书（2008 年下学期）长沙电力职业技术学院毕业设计（论文）评阅表前言电力系统是国民经济的重要能源部门，而配电系统的设计是电力工程建设中必不可少的一个项目。

由于配电系统的设计内容多、范围广、逻辑性强，因此要求设计者有较高的专业水平，并熟悉各种设计规程和设计原理，工作量比较大。

现在的人们对供配电的质量要求越来越高，例如电器设备外观及寿命、供配电可靠性、占用空间的大小等。

质高价低的产品，即节能又不污染环境的产品最受欢迎。

当然，由于环境的复杂，具体工程的要求是不同的，所需要的最合理配电方案也就不同了。

所以在电气行业中，任何一个新的配电工程都需要根据各方面的要求来具体的设计，尽管工作量很大，但是对电能使用上可以做到安全、稳定、节能并可持续发展。

本设计主要完成了变压器的选型，变压器的短路计算，电气设备的选择，成套高压配电柜的选择，电气主接线的设计等内容。

其中变压器的选型又包括变压器台数的确定、变压器容量的选择等。

这些是十分基础又是十分重要的问题，变压器容量的选择关系到了后面所有设备的选择，所以我查找了相关的资料根据变压器经济性、运行的稳定性、本着综合利用的原则进行选择，又充分考虑到了变压器运行的可靠性、充分发挥三台变压器的相互备用，以减小变压器的总备用容量。

智能化是电气设备的发展趋势，但各式各样的智能控制都是要建立在合理的电气线路的基础上的。

为此，掌握配电工程的设计思路是十分必要的。

对于设计中存在的不足，敬请老师和读者批评指正。

目录前言摘要第1章变压器的选择和电气主接线的设计 (1)1.1概述 (1)1.2负荷计算 (1)1.3主变台数、容量和型号的确定 (2)1.4电气主接线设计的基本知识及方案 (8)第2章短路电流计算 (13)2.1概述 (13)2.2短路电流计算 (14)2.3导体截面的选择 (17)第3章主要电气设备的选择 (23)3.1概述 (23)3.2断路器的选择 (25)3.3隔离开关的选择 (29)3.4母线的选择 (30)3.5 熔断器的选择 (31)3.6电流互感器的选择 (33)3.7电压互感器的选择 (35)3.8成套配电装置的选择 (37)第4章配电工程的防雷与接地 (38)4.1防雷保护以及避雷器型号 (38)4.2接地装置 (39)后记 (40)参考文献 (41)摘要一个配电工程可能有各种组合方案，组合方案的变化必然会影响到投资费用和运行费用的变化。

某图书馆100 4kV供配电设计毕业设计职业技术学院毕业设计（论文）题目:某图书馆10/0.4kV供配电设计姓名学号专业电气自动化技术年级指导教师完成时间xx XX职业技术学院毕业设计（论文）任务书机电工程系（部）自动化技术专业班学生学号一、毕业设计（论文）题目：某图书馆10/0.4kV供配电设计二、毕业设计（论文）工作规定进行的日期：xx年09 月10日起至xx年 11月 04日止三、毕业设计（论文）进行地点： XX职业技术学院四、任务书的内容：目的：毕业设计是一门综合性、实践性很强的课程。

它是工科强电类专业(特别是供用电技术专业)教学计划中的一门主要专业课程，是高职高专全程教学中必修的关键教学环节，是实现教学科研与工程实践相结合的重要途径，是培养学生综合运用所学专业知识和操作技能去分析和解决本专业范围内的一般工程技术问题的能力之重要手段。

建立正确的设计思想，掌握工程技术设计的一般程序，是学生毕业前应具备的基本技能。

通过毕业设计，使学生初步掌握供配电系统 ___调试与检修及设计计算所必需的基本理论知识和专业操作技能，为今后从事工厂供配电技术工作奠定一定的基础。

使学生能较快适应未来的工作岗位，具有较强的应用所学专业知识和操作技能，解决供配电工程实际问题的能力。

任务：1、方案设计：根据设计任务书，搜集资料，进行调查研究，依据要求设计参数,确定设计方案。

2、技术设计：供配电系统的原理、功能、特点， ___调试与检修的方法步骤及工艺要求（文字+ ___）。

3、图纸设计：按照设计要求，绘制出供配电系统的原理图、接线图。

工作日程安排：第1周(xx.7.10——xx.7.11)：下达毕业设计任务书，分组明确设计课题，收集参考资料。

第2周(xx.7.20——xx.7.23)：编制设计方案。

第2～3周(xx.8.1——xx.8. 8)：方案设计。

第4～5周(xx.8.20——xx.8.28)：实施设计任务。

第6～7周(xx.9.1——xx.9.8)：并撰写毕业设计说明书，完成初稿工作。

毕业设计（论文）开题报告题目某电力设备制造公司供配电系统设计专业电气工程及自动化班级 _____________________________学生 _____________________________指导教师 ________________________________________ 年摘要:电能是现代工业生产的主要能源和动力；电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化；电能在工业生产中的重要性，在于工业生产实现电气化以后可以大大增加产量，提咼产品质量，提咼劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

因此，所以工厂企业供配电的电路设计要联系到各个方面，负荷计算及无功补偿，变压器的型号、容量和数量的分配；短路的计算、设备的选择、线路的分配和设计等方面进行设计分析，把最好的供配电设计应用到现实生产中来，为经济的发展做出最好的服务。

关键词：配电所电力负荷功率补偿短路电流1工厂供电概述 (3)1.1工厂供电的意义和要求 (3)1.2设计内容及步骤 (4)2负荷计算及功率补偿 (6)2.1负荷计算的内容和目的 (6)2.2负荷计算的方法 (6)2.3功率补偿 (8)3变配电所选型及总体布置 (10)3.1变配电所位置的选择 (10)3.2变电所总体布置要求 (10)4变压器、主接线方案的选择 (12)4.1主变压器台数的选择 (12)4.2变电所主变压器容量的选择 (13)4.3变电所主变压器型式、主接线的选择 (13)4.4主接线方案选择 (15)5电力线路接线及敷设方式 (17)5.1电力线路的接线方式 (17)5.2线路敷设 (18)6短路计算 (20)6.1短路电流计算的目的及方法 (20)6.2短路电流计算 (20)7主要电气设备选择 (25)7.1电气设备选择的条件 (25)7.2高压设备的选择要求 (26)7.3配电所高压开关柜的选择 (26)8电测量仪表与绝缘监视装置 (26)8.1电测量仪表 (27)8.2绝缘监视装置 (27)9防雷与接地 (28)10供电系统电气原理图及说明 (29)11谢辞 (31)12 参考文献.................................................................................................................................................................................................. 3 2 1工厂供电概述1.1工厂供电的意义和要求电能是现代工业生产的主要能源和动力。
