第二部分通用技术1. 如图所示为一款国产手机，是在西方全方位的技术封锁下全自研的技术产品，实现了1 万多个零部件的国产化，集成了人工智能、5G 、卫星通话等前沿技术。
下列．．．关于该手机的说法中不合理的是A. 在普通用户的手机上首次集成了卫星通话功能，体现了技术的创新性B. 集成了人工智能、5G 、卫星通话等前沿技术，体现了技术的综合性C. 采用最新蓝牙协议，能与符合该协议的设备通信，符合设计的技术规范原则D. 作为新款高端手机，性能强、功能多，且性价比高，符合设计的经济原则【答案】D【解析】（本题考查设计的一般原则）经济原则=功能/成本，性价比是性能价格比，价格并不等于成本，所以性价比高并不能体现经济原则。
D 项错误。
A. 22002. 如图所示为一自动扶梯的设计图，下列尺寸中主要考虑了人的动态尺寸和静态尺寸的是 B. R2100 C. 1050 D. 30°第2题图【答案】A【解析】（本题考查设计中的人机关系）2200尺寸在设计的时候既要考虑到人的身高（静态尺寸），又要考虑到人在走动时的高度变化（动态尺寸）。
【答案】3. 如图所示为某形体的主视图和俯视图，其正确的左视图为B【解析】（本题考查三视图）该形体的轴测图和三视图如图所示第1题图4. 尺寸标注的要求为正确、完整、清晰、合理。
如图所示为某形体的轴测图及三视图，若要完整标注，需要的尺寸数量为A. 3 处 B. 4 处 C. 5 处D. 6处第4题图【答案】C【解析】（本题考查尺寸标注）以底面圆弧的圆心为起点，首先需要两个圆弧的半径来确定底面形状，再需要一个高度尺寸可以确定出一个圆筒的形状，由于该图形是轴对称形状，所以只需要一个缺口宽度尺寸即可确定上表面形状，再需要一个缺口深度尺寸就可以得到该形体。
A. 锯割铁管时，推锯速率约60 次/分钟，锯到内壁时要重新夹持并转动铁管再锯B. 冲眼时，样冲尖端对准冲眼位置后扶直样冲，握住锤柄末端，用力敲击C. 刨削平面时，拇指压住刨身，其余四指握住手柄，沿木料方向用力推出D. 凿榫眼时，凿刃沿顺纹方向放置，用力要轻，切入后前后晃动凿子以便取出【答案】5. 下列通用技术实践操作过程中，合理的是B【解析】锯割时推拉要有节奏，以20～40次/分钟为宜。
高中通用技术会考模拟试题1及答案一、选择题（每题2分，共40分）1. 以下哪个选项不是通用技术的特点？A. 实用性B. 系统性C. 理论性D. 创新性2. 以下哪个工具不属于通用技术工具？A. 钳子B. 锤子C. 计算机软件D. 扳手3. 以下哪个选项不是通用技术的基本方法？A. 分析法B. 实验法C. 演绎法D. 类比法4. 下列哪个选项不是通用技术的应用领域？A. 机械制造B. 电子信息C. 建筑设计D. 心理学5. 以下哪个选项不属于通用技术的创新途径？A. 技术引进B. 自主研发C. 技术改造D. 技术推广6. 在进行技术实验时，以下哪个选项是错误的？A. 确定实验目的B. 设计实验方案C. 严格按照实验步骤进行D. 不需要记录实验数据7. 以下哪个选项不是技术实验的基本环节？A. 实验准备B. 实验操作C. 实验分析D. 实验报告8. 以下哪个选项不是技术实验的注意事项？A. 确保实验安全B. 保持实验环境的清洁C. 遵守实验纪律D. 随意更改实验方案9. 以下哪个选项不是技术绘图的基本要求？A. 线条清晰B. 尺寸准确C. 图面整洁D. 随意标注10. 以下哪个选项不是技术制图的基本工具？A. 铅笔B. 橡皮C. 尺子D. 计算器二、填空题（每题2分，共20分）1. 通用技术的研究对象是______。
2. 通用技术的核心是______。
3. 通用技术的基本方法是______。
4. 技术实验的目的是______。
5. 技术制图的基本要求是______。
6. 技术创新的关键是______。
7. 技术改造的主要目的是______。
8. 技术推广的目的是______。
9. 技术引进的方式有______和______。
10. 技术实验的基本环节包括______、______和______。
三、简答题（每题10分，共30分）1. 简述通用技术的特点。
2. 简述通用技术的应用领域。
3. 简述技术实验的基本环节。

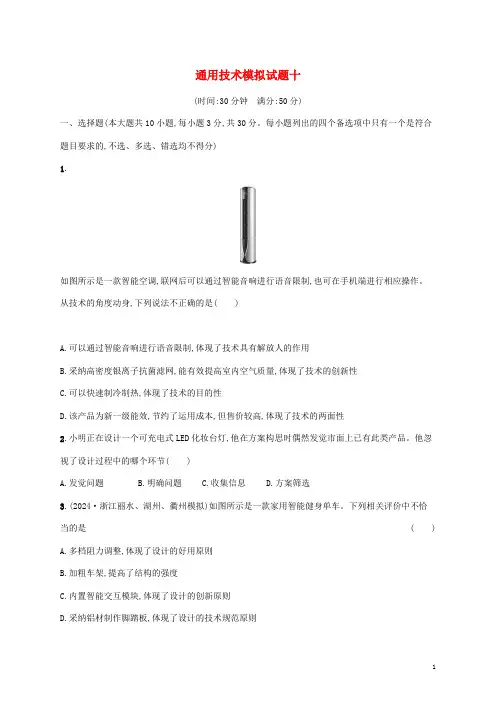

通用技术模拟试题十(时间:30分钟满分:50分)一、选择题(本大题共10小题,每小题3分,共30分。
每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.如图所示是一款智能空调,联网后可以通过智能音响进行语音限制,也可在手机端进行相应操作。
从技术的角度动身,下列说法不正确的是( )A.可以通过智能音响进行语音限制,体现了技术具有解放人的作用B.采纳高密度银离子抗菌滤网,能有效提高室内空气质量,体现了技术的创新性C.可以快速制冷制热,体现了技术的目的性D.该产品为新一级能效,节约了运用成本,但售价较高,体现了技术的两面性2.小明正在设计一个可充电式LED化妆台灯,他在方案构思时偶然发觉市面上已有此类产品。
他忽视了设计过程中的哪个环节( )A.发觉问题B.明确问题C.收集信息D.方案筛选3.(2024·浙江丽水、湖州、衢州模拟)如图所示是一款家用智能健身单车。
下列相关评价中不恰当的是( )A.多档阻力调整,体现了设计的好用原则B.加粗车架,提高了结构的强度C.内置智能交互模块,体现了设计的创新原则D.采纳铝材制作脚踏板,体现了设计的技术规范原则第3题图第4题图4.(2024高二下·浙江丽水期末)如图所示的手摇钻,下列尺寸中对人机关系没有干脆影响的是( )A.ϕ85B.130C.150D.ϕ255.如图所示的形体,正确的左视图为( )6.(2024高二下·浙江期中)如图所示的尺寸标注错误及漏标的尺寸共有( )A.2处B.3处C.4处D.5处7.小明准备用3 mm厚质地坚硬的钢板加工如图所示的开瓶器。
下列关于开瓶器加工的说法中错误的是( )A.钻孔时要戴护目镜,不能戴手套B.用手钳夹持好钢板后,左手握紧手钳,右手操作台钻对钢板钻孔C.b处弧面可用钢丝锯锯割,待锉削后再用砂纸打磨D.可运用半圆锉锉削a处弧面8.如图所示是目前纯电动汽车常用的两种电池的评价坐标图。
普通高中学业水平考试(通用技术)模拟卷十一、选择题(本大题共10小题,每小题3分,共30分。
每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.2023年5月30日9时31分,搭载神舟十六号载人飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心点火发射。
约10分钟后,神舟十六号载人飞船与火箭成功分离,进入预定轨道,发射取得圆满成功。
以下关于中国航天技术的说法不正确的是()A.在设计神舟十六号载人飞船时,中国航天科技集团第五研究院第510研究所研制团队进行了长期大量的技术攻关,最终解决了对温度敏感的问题,体现了技术的实践性B.神舟十六号载人飞船可以更好地应对复杂的太空环境,体现了技术的目的性C.神舟十六号载人飞船与之前的航天飞船相比有很多地方进行了改进,特别是返回舱内仪表面板布局,体现了技术的创新性D.中国航天技术可以广泛应用到广播电视气象预报、导航定位、环境监测、国土普查、农业生产等国民经济和社会发展的各个领域,体现了技术的综合性2.一款播种施肥一体机如图所示,手扶握柄,脚踩铁铲上部,使其插入泥土中,可进行播种或施肥,下列产品尺寸与人机关系无关的是()A.9 cmB.17 cmC.14 cmD.92 cm3.小红想给小区的车库门口设计一个栏杆,由电机带动杆1和杆2运动,小红想实现杆2在上升和下降过程中都呈水平状态,以下四个方案合理的有()A.②④B.②③C.①③D.②③④4.如图所示的尺寸标注,说法正确的是()A.错误标注3处B.10的标注错误C.漏标2处D.多标1处5.一个模型的轴测图如图所示,其正确的三视图是()6.小明在通用技术实践室用厚度为2 mm的钢板加工如图所示的构件,以下说法正确的是()A.加工该构件需要用到钢直尺、划针、台虎钳、半圆锉、丝锥等工具B.锉削时,应把构件夹在台虎钳左侧C.加工流程可以为划线→锯割→折弯→划线→钻孔→锯割→锉削D.钻孔时,用平口钳夹持,并戴上护目镜和手套7.利用平行四边形原理制作的中心夹具如图所示(螺杆和杆1可按图示双箭头方向相对移动),以下关于此中心夹具说法不正确的是()A.从杆1和杆2互相垂直开始,螺杆向右运动,工件被夹紧B.无论螺杆向右还是向左运动,销轴都受剪切C.无论螺杆向右还是向左运动,杆2都受弯曲D.杆1与杆2,螺杆与底座都是铰连接8.一种精密铸造加工的流程图如图所示。
普通高中学业水平考试（通用技术）模拟卷一、选择题（本大题共10小题，每小题3分，共30分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．量子计算技术的发展，集中了光子、超冷原子和超导线路这三个研究体系。
在可预见的将来，量子计算机并不会替代人们桌上的电脑和口袋里的手机，它更不是用来玩网络游戏和发微信的。
它被用来处理一些经典电子计算机的老大难问题，将使人类的日常生活大大改变。
以下说法不合理的是（）A．量子计算技术已广泛进入中国大众消费和民生领域，影响着人们的生产生活方式B．可以用来处理一些经典电子计算机的老大难问题，体现了技术的目的性C．量子计算机不会替代现在的电脑与手机，体现了技术的两面性D．量子计算技术，集中了光子、超冷原子和超导线路三个体系，体现了技术的综合性2．一款新式洗衣机如图所示，用户只需用衣架将衣服挂在机器里，并插入洗衣胶盒，热蒸汽会在10分钟内去除衣物的异味、皱褶并烘干衣物。
从设计的人机关系角度分析，下列说法不正确的是（）A．蒸汽烘干过程中，拉门处于锁定状态，实现了人机关系的安全目标B．该新式洗衣机能够快速去除衣物的异味、皱褶并烘干衣物，实现了人机关系的高效目标C．顶部时刻显示洗衣进度，实现了人机关系的信息交互D．洗衣胶有三种味道可选，考虑了特殊人群的需求3．某种拖把及其评价坐标图如图所示。
根据坐标图，下列分析不恰当的是（）A．手柄尺寸合适，人机关系较好B．这款产品成本较低C．方便使用，实用性好D．结构设计比较合理，安全性较高4．如图所示的三脚架，用来放置空调外机，已知空调外机的底部已有两个安装圆孔，则三脚架上角钢安装孔设置最合理的是（）A．B．C．D．通用技术实践课上，小明要加工如图所示的构件（厚度为2 mm），请根据图及描述，完成小题。
5．图中多标的尺寸共有（）A．3处B．2处C．1处D．0处6．如果用100 mm×100 mm×2 mm的钢块制作该构件，下列加工工艺及其工具选择不需要或不合理的是（）A．冲眼：样冲和羊角锤B．划线：划针、划规和钢直尺C．钻孔：麻花钻和手钳D．锯割：手锯和台虎钳7．一种手动冲压机如图所示，扳动手柄，通过连杆带动压杆运动，在力F的作用下，杆1、杆2和杆3分别（）A．受拉、受弯曲、受压B．受弯曲、受弯曲、受压C．受弯曲、受拉、受压D．受扭转、受拉、受压8．下列选项不属于流程的是（）A．座位表B．防疫处理流程C．作息时间表D．PET无菌冷灌装某商场门口的电动液压升降柱如图所示，通过升降柱来限制车辆，从而保障交通秩序以及场所安全。
前端的重量，避免沾到桌面，从而不易污染灰尘和细菌。

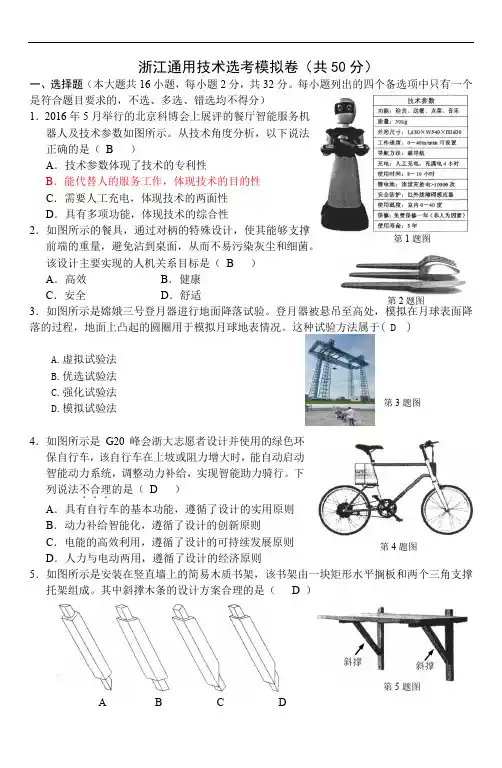

．如图所示是嫦娥三号登月器进行地面降落试验。
登月器被悬吊至高处，模拟在月球表面降落的过程，地面上凸起的圆圈用于模拟月球地表情况。
这种试验方法属于( D )
．如图所示是安装在竖直墙上的简易木质书架，该书架由一块矩形水平搁板和两个三角支撑
）
第1题图 第2题图 第4题图
A B C D
第5题图 斜撑 斜撑
．将一块长方形的铁板手工加工成如图所示的形状，合理的加工流程为( B )
第6题图
第10题图第7题图
第8题图
对筛分出来的颗粒进行破碎分选与回收处理，提高了原材料的利用率
进行余热与粉尘回收优化处理，实现了节能环保的目标
第12题图 钢丝 锯梁 锯条 锯条夹 锯柄元 宝 螺
帽 散热器 车头方向第14题图
破碎分选
如图所示是一款盲人导航手表，手表内的声纳和传感器测量障碍物与人的距离，并将信号发
手表上的震动马达震动加快，使手表的震动频
(B )
第16题图
小题5分，第19小题10分，共18
第17题图
（在①开环控制；②闭环控制中选择合适的选项，将序
（在①电源插座；②光
灯中选择合适的选项，将序号填写在
（在①环境光线的强弱；②电子开
．扶手能向上翻起后靠在墙壁上；
．使用时，扶手能可靠固定在水平位置，并能承受一定的力；
．结构简单、操作方便。
请根据上述设计要求，完成以下任务：
画出底座的设计草图，必要时用文字说明；
铰连接刚连接
①增加连接管②增加地面支撑杆③增加地面支撑杆
和；(3)。
高中通用技术学业水平考试模拟卷含答案一、选择题（本大题共10小题，每小题3分，共30分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）小林在使用电脑时，发现手臂长期悬空会引起酸痛，于是发明了如图所示的支撑架，可以夹持在桌子的边沿，外伸的悬臂可以用来支撑手臂。
使用者可以调整支撑架到合适的位置，使手臂处于自然状态。
请回答小题。
1．从人机关系和技术性质的角度分析该支撑架，下列说法不恰当的是（）A．该产品具有解决实际问题和困难等作用，体现了技术的目的性B．设计制作该支撑架涉及材料学、电子学等多学科知识，体现了技术的综合性C．该产品研发过程属于科学活动D．可以使手臂处于自然状态，体现了人机关系的舒适目标2．关于该支撑架的设计过程，描述不正确的是（）A．小林发现问题的途径为观察日常生活B．小林在中国知识产权网查阅该产品的新颖性属于明确问题阶段C．设计过程中要充分明确设计对象及设计者能力的限制D．为增加与桌面的夹持强度，小林进行多种夹持方式的设计与选择属于设计分析阶段3．某款生物扫描仪及其评价坐标图如图所示。
根据坐标图，下列分析不恰当的是（）A．是从设计的一般原则进行评价的B．该产品非常实用C．是对结果的评价D．该产品很创新圆钢加工后的零件如图所示，请完成小题。
4．以下有关该零件的三视图及尺寸标注的说法，正确的是（）A．该三视图和尺寸标注都是正确的B．错标1处C．少标1处D．三视图少画2条线5．小明加工该零件时，下列工具不需要的是（）A．平锉B．麻花钻C．手锯D．划针6．小明用大小合适的钢板加工制作如图所示的工件，下列工艺流程合理的是（）A．划线→锯割→锉削→冲眼→钻孔→折弯B．划线→冲眼→钻孔→锯割→锉削→折弯C．划线→折弯→钻孔→锯割→锉削D．划线→冲眼→钻孔→锉削→折弯7．如图所示的压紧结构，当顺时针转动手柄时，杆1前进，B、C、D都是铰连接，以下受力分析正确的是（）A．杆1受压、螺杆受拉受扭转、A点是刚连接B．杆1受扭转、螺杆受压受扭转、A点是刚连接C．杆1受压、螺杆受压受扭转、A点是铰连接D．杆1受压、螺杆受压受扭转、A点是刚连接8．如图所示的机械装置，要求转盘顺时针转动时，滑杆能左右做往复运动，图中1、2、3为连接点，以下连接件设计合理的是（）A．B．C．D．一款自动洗碗机如图所示，可一次性洗20多个碗碟，具有清洗、烘干和消毒等功能。
宁波四中2017学年第一学期高三模拟测试
通用技术试题
一.选择题（本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项目只有
一个符合要求，不选、多选、错选均不得分）
血管显像仪是一种能够显示出静脉的粗细.走形和布局的显示设备，用于医护人员寻找静脉，提高了血管穿刺的成功率，减少了儿童.肥胖人群由于穿刺带来的痛苦以及医患纠纷。
请根据提示及描述，完成1-2题。
1.下列关于显像技术在血管穿刺中的具体应用，不正确的说法是( )
A.血管显像仪能把皮下血管投影显示在血管表面，实现了技术创新
B.屏幕能清晰的显示出静脉的结构，获得了更好的人际关系
C.解决了医护人员用眼睛不易寻找血管的难题，说明技术具有解放人的作用
D.血管显像仪既适合穿刺，还能应用于其他场合，体现了技术的综合性
2.血管显像仪是根据血红蛋白对红外光吸收能力强的原理设计而成。
图像传感器感知探查对象反射的红外光强弱，经过图像信息的处理，可在显示屏上显示血管的图像。
用方框图表示上述过程，正确的是（）
3.今年7月18日，由“复兴号”CR400AF列车担纲，进行了列车时速350公里不载客试跑，从北京南站开出，耗时约4小时10分钟抵达上海虹桥站。
以下关于列车提速的说法中正确的是（）
A.因为是不载客试跑，所以提速试验不属于模拟实验
B.提速试验是发现问题的方法，也是保证列车运行安全的重要手段
C.提速试验主要验证轨道，车辆，信号等系统的性能，是重要的科学活动
D.时速提高到350公里，动车组的运行成本会有提高，体现了技术的两面性
4.如图所示为一款“折纸”台灯，其特点是关节位置能弯曲，并像纸一样折叠。
为了弯曲和折叠时人与台灯之间有良好的人机关系，在设计中需要考虑的是（）
A.造型时尚，极简风格
B.折叠后不损坏内部器件
C.操作时人的动态尺寸
D.弯曲和折叠时的施力大小
5.牙膏盖的设计主要应考虑方便性和密封性。
分析图中4种牙膏盖的设计特点，不确切的是（）
A.掀开式盖子连体设计，使用方便
B.挤压开启式只要轻轻挤一下牙膏盖，盖子就能打开
C.传统螺旋式盖子比膏管细，密封性好
D.大径螺纹式盖子盖子的直径大，密封性比传统螺纹式好
6.如图所示的结构，与构件1连接的结构正确的是（）
7.如图所示的形体，正确的左视图为（）
8.锯割是常用的加工工艺，在锯割的过程中有时会出现锯条崩齿或折断的现象，下列对其原因的分析中不正确的是（）
A.锯缝歪斜后强行纠正，会使锯条被扭断
B.工件装夹在台虎钳上，锯削部位距钳口太远会使锯条发生崩齿
C.锯割软材料时压力太大、起锯角度太小
D.锯管料、薄板材料时没有采取适当的措施和方法会使锯条会发生崩齿
9.如图所示的传动机构，手摇柄带动机构运转，在图示状态时，杆件2、3、4的受力形式为
A.杆件2受压、杆件3受压、杆件4受拉
B.杆件2受拉、杆件3受弯曲、杆件4受拉
C.杆件2受拉、杆件3受拉、杆件4受压
D.杆件2受压、杆件3受弯曲、杆件4受拉
10.符合国家安全标准的灶具都带有熄火保护装。
点火后，火焰中的热电偶因受热产生电动势，其电流流过安全阀中的线圈，使安全阀吸合，打开进气孔。
当火焰因意外熄灭，热电偶变冷，热电动势消失，安全阀在弹簧作用下关闭进气孔。
关于该控制系统，以下说法中不正确的是（）
A.传感器是热电偶
B.执行器是安全阀
C.热电偶的性能会影响点火时间，体现了系统的相关性
D.热电偶的性能不良会引起熄火，体现了系统的动态性
11.【加试题】手机来电闪光贴，轻薄小巧并且不带电源，将其贴在手机上，手机来电时会发出闪烁的光。
在这个过程中，将电磁波转换成电能的电子元件是（）
A.电容
B. 电感
C.电阻
D.三极管
12.【加试题】A、B、C三人参加表决，同意为“1”，不同意为“0”，表决结果按少数服从多数处理。
表决通过为1，不通过为0，以下逻辑表达式中，不正确的是（）
13.【加试题】下列关于如图所示的电路的分析中，正确的是（）
A.S=1时，R=0时，V2不发光
B.S=0时，R=1时，V2发光
C.S=0时，R=0时，V2保持原状态
D.S=0时，R=0时，V2状态无法判断
二.非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17
小题6分，共24分。
）
14.如图所示为共享单车智能锁，是核心部件。
智能锁内置的IC控制芯片支持定位，支持二维码扫描和蓝牙连接方式开锁。
使用时，手机app扫描二维码识别锁的编号，再传送给运营商服务器，接着把对应的锁密码发送给使用者的手机和智能锁内置的IC控制芯片。
当使用者实现密码匹配后，控制芯片直接驱动电机开锁。
请根据以上材料，完成下列各题。
（1）该智能锁开锁控制系统的控制方式属于▲（在①开环控制；②闭环控制中选择合适的选项填写在“▲”处）
（2）该智能锁开锁控制系统的输入量和输出量分别是▲和▲（①在手机app;
②控制芯片；③电机的转动；④密码匹配信号；⑤锁的开和关中选择合适的选项填写在“▲”处）
（3）IC控制芯片定位功能的作用是▲（在①计算使用者骑行时间；②确定共享单车的位置；③为使用者导航中选择合适的选项填写在“▲”处）
（4）通过蓝牙通信的方式实现密码匹配的目的是▲（在①克服信息干扰；②密码验证；③为使用者导航中选择合适的选项填写在“▲”处）
（5）为该智能锁补充电能的以下措施中最合理的是▲。
（①在车轮上安装发电装置，骑行时为内置电池充电；②定期更换内置电池；③工作人员定期为其充电中选择合适的选项填写在“▲”处）
15.图示为太阳能面板安装示意图，太阳能面板并排安装在支架上。
支架为钢材，截面形状如图所示，太阳能面板边框厚度为30mm。
现将已加工好的滑块放入支架的T形槽中，准备设计一块压板，通过螺钉将太阳能面板压紧在支架上，设计要求如下：
A.压板能方便确定相邻两块2块太阳能面板的间距为30mm,并加以固定；
B.能将太阳能面板可靠地固定在支架上
C.压板用材料为3mm厚的钢板制作
请根据描述和设计要求完成以下任务；
⑴画出连接件的设计草图，必要时可用文字说明
⑵在设计草图上标注压板的主要尺寸
⑶确定所需要螺钉的直径和长度
16.【加试题】请补全三视图中所缺的三条图线。
17.【加试题】如图a所示是一个闪烁灯电路，IC芯片与R1，R2，C1组成多谐振荡器。
当电源接通时，由于C1两端电压不能突变，因此IC的2脚为低电平，输出端3脚为高电平，红灯灭，蓝灯亮。
随着电源经过R1，R2给C1充电，C1两端的电压逐渐升高，当达到电源电压的2/3时，3脚输出低电平，红灯亮，蓝灯灭。
此时，C1通过R2和放电管（7脚）放电，当C1放电至电源电压的1/3时，3脚再次输出高电平。
从而实现红蓝两只发光二极管交替闪烁的效果。
请完成以下各题：
⑴图a中C2的电容量是▲（从①103pF,②103μF③10000pf中选择合适的选项填写在“▲”处）
⑵如图b所示，将图a中的电阻R3，R4更换为电容C3，C4，并在发光二极管两端并联了二极管D1，D2。
改动后，当3脚为高电平时，蓝LED灯▲（从①由亮逐渐变暗，②由暗逐渐变亮，③亮度不变中选择合适的选项填写在“▲”处）。
其中二极管D2的作用是▲（从①保护发光二极管，②为电容器C4提供放电通路，③稳定3脚输出电平中选择合适的选项填写在“▲”处）
⑶小童准备将上述电路改装为警告灯。
要求白天不亮，晚上灯光闪烁。
设计思路为：白天时，7脚始终保持低电平，使电路停止振荡。
请你将虚线框中的电子元件正确地连接到电路中。
