实验一常用电子测量仪器使用精选文档

实验一常用电子测量仪器使用Prepared on 24 November 2020实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、低频信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

图1－1 模拟电子电路中常用电子仪器布局图一、数字示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。

示波器面板介绍单踪示波模式注意下列几点：8. 频率显示显示当前触发通道波形的频率值。

UTILITY 菜单中的“频率计”设置为“开启”才能显示对应信号的频率值，否则不显示。

10.触发位移使用水平 POSITION 旋钮可修改该参数。

向右旋转使箭头（初始位置为屏幕正中央）右移，触发位移值（初始值为 0）相应减小；向左旋转使箭头左移，触发位移值相应增大。

按下该键使参数自动恢复为 0，且箭头回到屏幕正中央。

11. 水平时基表示屏幕水平轴上每格所代表的时间长度。

使用 S/DIV 旋钮可修改该参数，可设置范围为～50S。

根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div或cm）与“水平时基”指示值（t/div）的乘积，即可算得信号频率的实测值。

13. 电压档位表示屏幕垂直轴上每格所代表的电压大小。

实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。

本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。

一、示波器示波器是一种用来显示电信号波形的仪器。

它通过垂直和水平方向上的偏转来显示电压随时间的变化。

在使用示波器之前，首先要了解它的基本组成部分。

1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。

在使用示波器时，将测量信号与探头连接。

2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。

例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。

3.屏幕：示波器的屏幕用于显示波形。

通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。

在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。

通过探头的夹具将其连接到电路上，确保连接良好。

2.打开示波器。

按下开关或旋钮将示波器开启。

3.调整示波器的垂直和水平缩放。

根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。

4.调整触发。

示波器可以通过设置触发电平来忽略噪声并稳定显示波形。

5.观察并分析波形。

通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。

二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。

下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。

2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。

频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。

3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。

根据需要选择相应的波形。

4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。

实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。

它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。

下面将介绍几种常见的电子仪器的使用方法。

1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。

在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。

接下来，将待测信号连接到示波器的输入端口上。

调节示波器的触发级别和时间基准，以确保正确显示待测信号。

最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。

2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。

使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。

然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。

最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。

3. 功率计（power meter）功率计是用来测量信号功率的仪器。

在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。

接下来，选择适当的功率范围和测量模式，并调整校准和零位。

最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。

多用途数字示波器是一种集万用表和示波器功能于一体的仪器。

使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。

然后，将测试探头与被测电路正确连接。

最后，读取多用途数字示波器上显示的测试结果。

5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。

在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。

然后，将信号发生器的输出连接到被测电路或设备上。

最后，调节信号发生器的参数，以产生所需的信号。

6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。

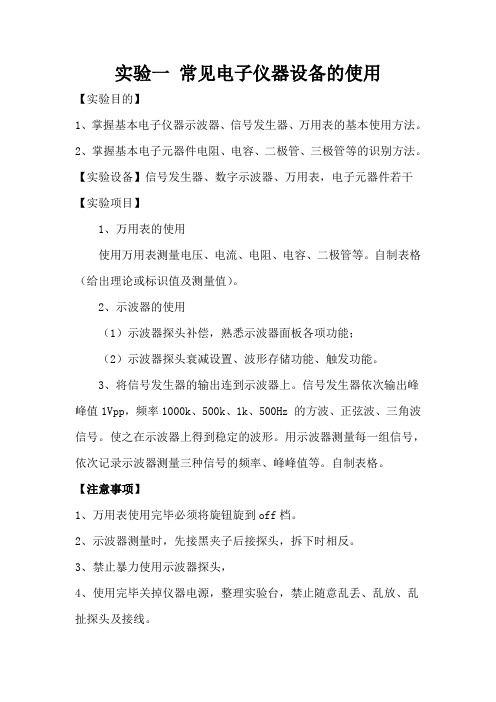

实验一常见电子仪器设备的使用
【实验目的】
1、掌握基本电子仪器示波器、信号发生器、万用表的基本使用方法。

2、掌握基本电子元器件电阻、电容、二极管、三极管等的识别方法。

【实验设备】信号发生器、数字示波器、万用表，电子元器件若干【实验项目】
1、万用表的使用
使用万用表测量电压、电流、电阻、电容、二极管等。

自制表格（给出理论或标识值及测量值）。

2、示波器的使用
（1）示波器探头补偿，熟悉示波器面板各项功能；
（2）示波器探头衰减设置、波形存储功能、触发功能。

3、将信号发生器的输出连到示波器上。

信号发生器依次输出峰峰值1Vpp，频率1000k、500k、1k、500Hz 的方波、正弦波、三角波信号。

使之在示波器上得到稳定的波形。

用示波器测量每一组信号，依次记录示波器测量三种信号的频率、峰峰值等。

自制表格。

【注意事项】
1、万用表使用完毕必须将旋钮旋到off档。

2、示波器测量时，先接黑夹子后接探头，拆下时相反。

3、禁止暴力使用示波器探头，
4、使用完毕关掉仪器电源，整理实验台，禁止随意乱丢、乱放、乱扯探头及接线。

常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

3、掌握几种典型信号的幅值，有效值和周期的测量.二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等.它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试.在实验中，各种电子仪器要进行综合使用,可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示.为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线,直流电源的连接线用普通导线。

1。

示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND"，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动"。

③适当调节垂直、水平“位移”旋钮,使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹"按键，判断光迹偏移基线的方向。

）(2）双踪示波器一般有五种显示方式，即“Y1"、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替"、“断续”二种双踪显示方式。

“交替"显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用.（3）为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的Y通道。

（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

图1－1模拟电子电路中常用电子仪器布局图2 模拟电子技术实验1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

第3章 模拟电子技术实验3.1 实验一 常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——数字示波器，函数信号发生器、交流毫伏表的主要技术指标、性能及正确使用方法。

2. 初步掌握用数字示波器观察信号波形和读取波形参数的方法；初步掌握函数信号发生器的正确使用；掌握交流毫伏表的使用。

3. 学习并掌握仿真软件Multisim 中基本仪器的使用。

二、实验原理与实验电路设计为了顺利开展模拟电路实验，必须掌握常用电子仪器的正确使用方法。

本实验将通过对示波器校准信号的测量、函数信号发生器输出信号的测量，学习三种电子仪器的基本使用方法。

本实验也将学习Multisim 模拟电路实验中经常使用的仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等。

应用这些仪器可以完成对模拟电路的调试和测试工作。

模拟电路静态测试时，常用数字万用表直流电压档测静态工作点。

进行动态测试时，常需加入输入信号；函数信号发生器用来产生输入信号（例如正弦交流信号）；示波器用于显示并测量输出信号；交流毫伏表用来测量正弦信号有效值。

仿真软件中虚拟仪器的使用。

在实验过程中，为方便调试、观察与读数，对电子测量仪器与被测实验电路之间进行合理的布局，常见的布局如图3.1.1所示。

图3.1.1 实验电路的测量示意图在实验中，所有测试仪器的接地端应与实验电路的接地端连接在一起，如图3.1.1所示，否则引入的干扰不仅会使实验电路的工作状态发生变化，而且将使测量结果出现误差。

注意：测试仪器的信号端绝不能与接地端相连，否则发生短路。

1. Multisim 四、实验过程、步骤及内容中虚拟仪器的使用使用Multisim 的示波器、万用表测量信号发生器输出信号，电路连接如图所示。

信号发生器 1（XFG1）输出 1.0KHz ，幅值为 2.0V 的正弦波。

设置 XFG1 的 Frequency （频率） 为 1kHz ，Amplitude （幅值）为 2V ，Offset （直流偏量）为 0V 。

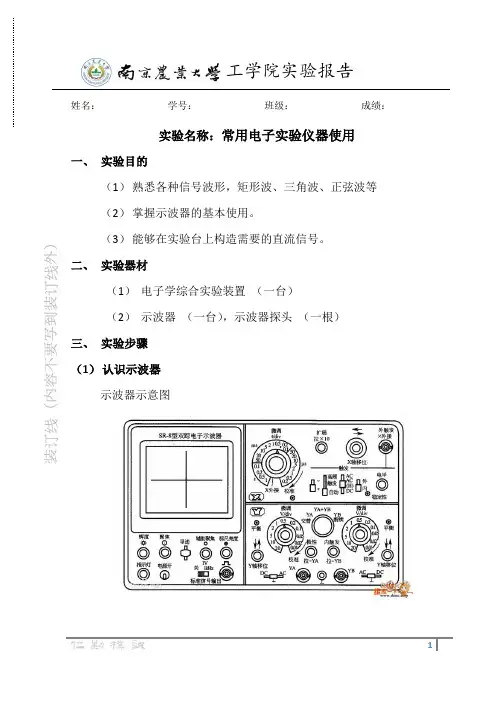

姓名：学号：班级：成绩：实验名称：常用电子实验仪器使用一、实验目的（1）熟悉各种信号波形，矩形波、三角波、正弦波等（2）掌握示波器的基本使用。

（3）能够在实验台上构造需要的直流信号。

二、实验器材（1）电子学综合实验装置（一台）（2）示波器（一台），示波器探头（一根）三、实验步骤（1）认识示波器示波器示意图亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

这里我们调到了Us=0.5V。

水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

这里我们调到了Ts=50μS。

垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。

（2）在示波器中测试不同波的波形正弦波横向格数：7.8格纵向格数：3格交流数字毫伏表U=5.01V（测量数值为有效值）数据计算过程：周期：T = 7.8*Ts = 390μS峰值：A =（3/2）*0.5*β = 7.5V理论：U =0.707 *A（A/U=根号二），U=5.3025V 实际上：U= 5.01V矩形波横向格数：7.8格纵向格数：3格交流数字毫伏表U=7.62V（测量数值为有效值）计算证明过程：周期：T = 7.8*Ts = 390μS峰值：A =（3/2）*0.5*β = 7.5V理论上：U=A，U=7.5V 实际上：U=7.62V三角波横向格数：7.8格纵向格数：3格交流数字毫伏表U=4.09V（测量数值为有效值）计算证明过程：周期：T = 7.8*Ts = 390μS峰值：A =（3/2）*0.5*β = 7.5V理论上：U= 0.577*A（A/U=根号三），U=4.3275V 实际上：U=4.09V（3）构造直流信号，并使用示波器得出其大小我们利用了两个15V的直流电源构造出一个30V直流信号。

电工电子学实验报告常用电子仪器的使用精编WORD版电工电子学实验报告常用电子仪器的使用精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。

2.掌握实验室常用电子仪器的使用方法。

二、主要仪器设备 1.XJ4318 型双踪示波器。

2.DF2172B 型交流电压表。

3.XJ1631 数字函数信号发生器。

4.HY3003D-3 型可调式直流稳压稳流电源。

5.10kΩ 电阻和0.01μ F 电容各一个。

三、实验内容 1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。

开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

将示波器的“校正信号”引入上面选定的 Y 通道(CH1 或 CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。

从示波器显示屏的坐标刻度上读得X 轴(水平)方向和Y 轴(与X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。

校正信号标称值示波器测得的原始数据测量值幅度U P-P 0.2V 4div 0.05V/div 0.2V 频率f 1000Hz 5div 0.2ms/div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。
