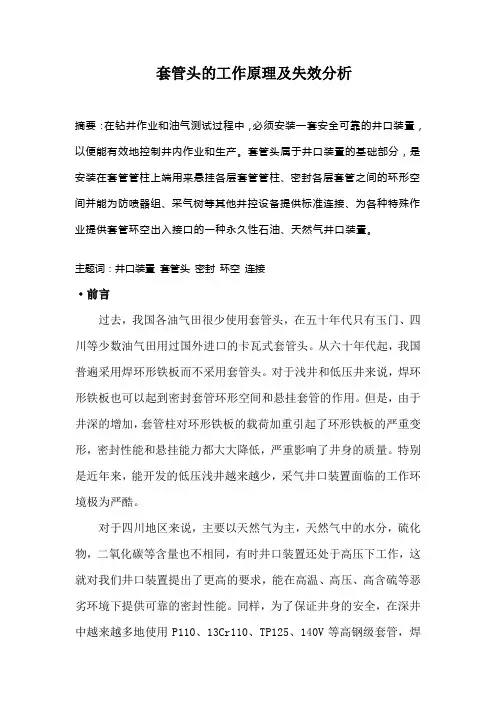

套管头的工作原理及失效分析摘要：在钻井作业和油气测试过程中，必须安装一套安全可靠的井口装置，以便能有效地控制井内作业和生产。
套管头属于井口装置的基础部分，是安装在套管管柱上端用来悬挂各层套管管柱、密封各层套管之间的环形空间并能为防喷器组、采气树等其他井控设备提供标准连接、为各种特殊作业提供套管环空出入接口的一种永久性石油、天然气井口装置。
主题词：井口装置套管头密封环空连接·前言过去，我国各油气田很少使用套管头，在五十年代只有玉门、四川等少数油气田用过国外进口的卡瓦式套管头。
从六十年代起，我国普遍采用焊环形铁板而不采用套管头。
对于浅井和低压井来说，焊环形铁板也可以起到密封套管环形空间和悬挂套管的作用。
但是，由于井深的增加，套管柱对环形铁板的载荷加重引起了环形铁板的严重变形，密封性能和悬挂能力都大大降低，严重影响了井身的质量。
特别是近年来，能开发的低压浅井越来越少，采气井口装置面临的工作环境极为严酷。
对于四川地区来说，主要以天然气为主，天然气中的水分，硫化物，二氧化碳等含量也不相同，有时井口装置还处于高压下工作，这就对我们井口装置提出了更高的要求，能在高温、高压、高含硫等恶劣环境下提供可靠的密封性能。
同样，为了保证井身的安全，在深井中越来越多地使用P110、13Cr110、TP125、140V等高钢级套管，焊接性能差，焊接后很容易因为焊接应力而开裂。
特别是高气压井及含硫化氢的气井，对焊口非常敏感，常因氢脆断裂导致焊口质量不高。
同时，焊环形铁板的井口，套管环形空间与地面是不相通的，没有用以引水引气挤水泥的旁通管线，在实施高压酸化压裂作业时没有平衡液体的通道。
就是在这种情况下，能适应各种恶劣环境且安全可靠的套管头井口装置逐步发展并取代原始的焊环形铁板。
·1、套管头简介根据套管头与表层套管的连接方式可将套管头分为焊接式、螺纹式、卡瓦式，配用套管悬挂器有卡瓦式和芯轴式两种，侧出口的连接方式有螺纹式、栽丝法兰式和法兰式，通常在套管四通的底部设有套管二次密封机构和密封测试口。
井控设备套管头引言井控设备是油田中非常重要的设备之一，其作用是保证井口周围的安全并控制井口流体。
而套管头作为井控设备的一部分，更是至关重要的组成部分。
本文将深入介绍井控设备套管头的定义、功能以及常见的类型。
1. 定义套管头，又称为井口头，是一种用于连接套管和井口设备的组件。
它位于套管的顶部，常常用于控制井口的流体，保证井口周围的安全。
套管头通常由高强度合金钢或不锈钢制成，具有很高的耐压和耐腐蚀性能。
2. 功能套管头作为井控设备的关键组件，具有以下几个重要功能：2.1 密封功能套管头的主要功能之一是保证井口的密封性。
通过与井口设备的配合，套管头可以有效地封堵井口，避免油气泄漏或外部物质进入井筒。
这种密封功能对于维护油田的安全和生产的稳定至关重要。
2.2 控制井口流体除了密封功能外，套管头还可以用于控制井口的流体。
通过套管头上的阀门或其他控制装置，可以调节井口流体的进出，实现对油井的开关控制。
这种功能对于平衡井口压力、控制井底流量以及防止井口涌气等问题非常重要。
2.3 连接套管和井口设备套管头是连接套管和井口设备的关键部件。
它能够稳固地连接套管和井口设备，保证两者之间的紧密配合。
通过套管头的连接，可以实现井眼的完整封闭，并将套管和井口设备变成一个整体，提高整个井控系统的稳定性和可靠性。
3. 常见类型根据不同的需求和使用场景，套管头有多种不同的类型，下面介绍几种常见的类型：3.1 手动套管头手动套管头是一种较为简单的套管头类型。
它通常采用手动旋转的方式来控制井口流体的流动，具有结构简单、操作方便的特点。
手动套管头适用于一些较小规模的油井，操作人员可以根据需要手动开关阀门，实现对井口流体的控制。
3.2 自动套管头自动套管头是一种更为高级的套管头类型。
它采用自动控制系统来控制井口流体的流动，并具有一定的智能化功能。
通过传感器和执行器的配合，自动套管头可以实现对井口流体的自动调节和控制，大大提高了井控系统的稳定性和可靠性。
采油树及油管头四通结构示意图采油树及油管头采油树是阀门和配件的组成总成，用于油气井的流体控制，并为生产油管柱提供入口。
它包括油管头上法兰上的所有装备。
可以应用采油树总成进行多种不同的组合，以满足任何一种特殊用途的需要。
采油树按不同的作用又分采油（自喷、人工举升）、采气（天然气和各种酸性气体）、注水、热采、压裂、酸化等专用井口装置。
并根据使用压力等级不同而形成系列。
采油树及油管头主要用于采气和注气。
由于天然气气体相对密度低，气注压力低，不论采气或注气井口压力都高，流速高，同时易渗漏，有时天然气中会有H2S、CO2等腐蚀性介质，因而对采起树的密封性及其材质要有更严格的要求。
有时为了安全起见，油、套管均采用双阀门，对于一些高压超高压气井的阀门采用优质钢材整体锻造而成。
公司的采油树及油管头四通的主要承压件是锻件或经过特殊冶炼的铸件生产而成，故承压高、安全可靠等特点。
序号名称数量材料备注1 压力表2 标准件2 BJ14H70/4截止阀 1 详见截止阀部分3 截止阀接头 1 30CrMo4 65/70仪表法兰 2 30CrMo5 PFFA65/70平板阀6 详见闸阀部分6 油管头四通 1 30CrMo 详见采油树部分7 上法兰 1 30CrMo8 PFFA78/70平板阀 3 详见闸阀部分9 小四通 110 JLK65/70节流阀 2 详见节流阀部分11 采油树帽 1 30CrMo12 BJ25W70/5截止阀 1 详见截止阀部分油管头四通1. 油管头结构油管头通常是一个顶部和底部均为法兰连接的四通，它被安装在套管头上法兰上，用以悬挂油管柱，并密封油管柱与油层套管之间的环形空间。
它由油管头四通和油管挂组成。
2. 油管头功能1) 悬挂井内油管柱。
2) 密封油管与套管之间的环形空间。
3) 为套管头和采油树提供过渡连接。
4) 油管头四通上的两个侧口，可以进行注水和洗井作业。
3. 油管悬挂器油管挂用来持支撑油管柱和密封油套管环形空间的装置。
