B-737NG&CFM56-7的HMU常见故障解析

机务公司“应知应会”项目程序学习 材料
国际航空港机务工程有限公司
(11) If it is installed, move the drain valve for each coffee maker or water boiler to the CLOSED position.
(12) Move the drain valve in forward lavatory to the CLOSED position.
国际航空港机务工程有限公司
B737NG-饮用水排放程序
机务公司“应知应会”项目程序学习 材料
国际航空港机务工程有限公司
B737NG饮用水勤务面板位置及介绍
机务公司“应知应会”项目程序学习 材料
国际航空港机务工程有限公司
机务公司“应知应会”项目程序学习 材料
国际航空港机务工程有限公司
厕所内的供水关断活门位置
18F16 厕所水加热器 G
1#电源分配面板P91
91A18 饮用水压气机
91C9 水量指示器
11 将咖啡壶或烧水器的排放活门关闭
12 将前厕所的放水活门置于CLOSE位
13 转动排放活门手柄以关闭该活门
14 断开排水管
15 关闭饮用水勤务面板
机务公司“应知应会”项目程序学习 材料
国际航空港机务工程有限公司
(5) Make sure the supply valve for each lavatory is in the ON position.
(6) Make sure the drain valve for forward lavatory is in the OPEN TO DRAIN position.
c) 18F15 LAVATORY WATER HEATER E

发动机部分:1. 检查内容: 检查发动机吊架、整流罩应无损坏,无液体渗漏.各盖板固定在位,各固定螺钉、铆钉应无松动和丢失。

检查及执行标准:（1）检查发动机吊架（图101）上面的锁扣有无松动，螺钉有无丢失；（2）整流罩表面有无损伤，包括涡流发生器（图102）有无丢失或者损伤；（3）整流罩底部有无液体渗漏，再判断是什么液体，有无超出标准；（4）发动机表面的各个接近盖板是否盖好，包括危险区域的标记（图103），以及反推收上标记等等。

检查重点及常见故障：经常在发动机整流罩的底部发现各种各样的液体，首先判断出是哪一种液体，从哪里流出来的，然后参照AMM71-71-00 ，看看有没有超出标准。

有的地方是不准漏油的，如IDG封严处漏滑油。

常见的漏油标准如下：（a）燃油渗漏标准：持续标准是1分钟60滴，放行标准是1分钟90滴。

涉及的部件有左右VSV作动器，左右VBV作动器，TBV活门，BSV活门，HPTCCV和LPTCCV活门，燃油泵，HMU以及主燃滑油散热器；（b）滑油渗漏标准（不包括IDG滑油冷却系统）：持续标准是1分钟2滴，放行标准是1分钟7滴。

涉及的部件有AGB安装座，液压泵安装座，主燃滑油散热器；（c）液压油渗漏标准：EDP渗漏标准参照AMM29-00-00-790-801；（d）其它一些特殊的渗漏标准：IDG封严不允许漏油；前集油槽滑油渗漏标准：持续标准是1分钟5滴，放行标准是1分钟20滴等等；具体的标准请参见相应的AMM章节。

图101图102图1032. 检查内容：检查发动机进气道、整流锥、导向叶片、风扇叶片及所有可见探头应无损伤。

检查及执行标准：（1）检查进气道（图201）无划伤，凹坑和压痕；（2）整流锥（图202）无松动，可见部分无损伤；（3）检查导向叶片，风扇叶片无裂纹，掉块，必要时用孔探仪进行探伤，光线不好时要用手电来照明；（4）T12（图203）探头无损伤，无阻塞。

检查重点及常见故障：（a）如果发现导向叶片或者风扇叶片有裂纹，或者掉块等情况，要参照AMM72-00-00，察看标准，确定有无超标，再参照相应的SRM部分进行相应的修理；（b）T12探头不允许有损伤和阻塞，否则会产生错误的发动机进气温度，从而引起发动机故障。

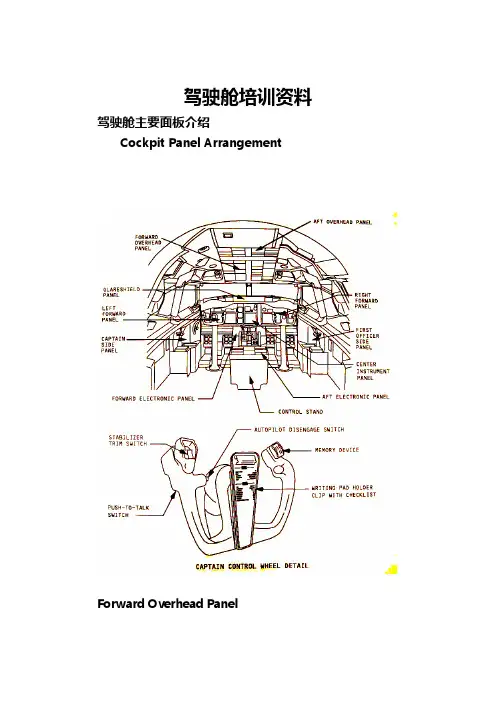

驾驶舱培训资料驾驶舱主要面板介绍Cockpit Panel Arrangement Forward Overhead PanelFlight Control Panel1.飞控主电门A、B：位置ON、OFF、STBYRUDON：由系统液压给副翼、方向舵、升降舵、升降舵感觉计算机供压OFF：断开液压，关闭飞控关断活门STBYRUD：断开液压，备用泵工作，备用方向舵关断活门打开，给备用方向舵PCU增压飞控低压灯:当飞控主电门A、B位置在ON：灯灭，监视系统液压；当压力小于1300PSI时灯亮，大于1600PSI时灯灭当飞控主电门A、B位置在STBYRUD：低压灯成为备用方向舵关断活门的位置灯，当备用方向舵关断活门完全打开时，低压灯灭STANDBYHYD低液压油量灯：油量小于50％STANDBYHYD低压灯：当压力小于1300PSI时灯亮，大于1600PSI时灯灭2.飞行扰流板电门A、B：位置ON、OFFON：由系统液压供压至飞行扰流板PCUOFF：关闭飞行扰流板关断活门3.YAWDAMPER电门：位置ON、OFFON：偏航阻尼器接通方向舵PCU4.YAWDAMPER灯：偏航阻尼器系统脱开，灯亮5.备用襟翼预位电门：位置OFF、ARM6.备用襟翼控制电门：位置DOWN、OFF、UPDOWN：LEFLAPSOV打开，备用泵将前缘装置全伸出，电马达将TEFLAP放出UP:电马达将TEFLAP收上OFF：可随时停止电马达的操作备用EMDP自动打开方式:1）飞控电门A、B都在ON位2）系统压力小于1300PSI3）在空中或轮速大于60节4）FLAP NOT UP此时主警戒灯和FLTCONT灯亮备用人工打开方式1）任一个飞控主电门A、B在STBYRUD2）备用襟翼在ARM位7.FEELDIFFDRESS灯：在升降舵感觉计算机内，A和B系统的计量压力存在的压差大于25％且后缘襟翼收上时灯亮；8.SPEEDTRIMFAIL灯：FCCs的速度配平功能不可用，该灯常亮9. MACHTRIMFAIL灯：FCCs的马赫配平功能不可用10. AUTOSLATFAIL灯：AUTOSLAT功能失效（P2）偏航阻尼器指示器：用来指示方向舵偏航阻尼器的运动，不表示飞行员方向舵脚蹬的输入信号Fueling / Defueling / MeasurementFuel Control Panel1.ENGVALVECLOSED灯：发动机关断活门在HMU内SPARVALVECLOSED灯:翼梁活门由启动手柄和火警手柄控制2. FUELTEMP表：指示NO.1油箱的燃油温度燃油关断电瓶：控制SPARVALVE和APUFUELVALVE3.&5.交输活门及VALVEOPEN灯：活门打开，灯暗亮；活门关闭灯灭；活门与电门位置不一致时灯明亮4. FILTERPASS灯：当燃油滤阻塞时，燃油滤压差电门感觉压差大于11.5PSI时，FILTERPASS灯亮；若压差继续增大，燃油滤旁通活门则打开6.中央油箱燃油泵低压灯：中央燃油泵电门ON位，当泵输出压力小于22PSI 时低压灯亮，当泵输出压力大于22PSI时，灯灭。

有效性34—53—00空中交通管制系统 — 介绍概述空中交通管制（ATC ）地面站向机载ATC 系统询问，ATC 应答机向地面站回答其询问，按所需格式的编码信息应答。

ATC 应答机也对其他飞机或地面站的交通避撞系统（TCAS ）的S 模式询问作应答。

当一个地面站或一架其他飞机上的TCAS 计算机询问本ATC 系统时，应答机发射一个脉码回答信号，从回答信号中可吧判别和表明这架飞机及其高度。

— 最大空速 — 避撞协调售 — 高度— A 模式识别码 — 24位地址。

缩略语abs — 绝对 abv — 高于 ADIRS — 大气数据惯性基准系统 ADIRU — 大气数据惯性基准组件 AD — 大气数据 ADR — 大气数据基准 alt — 高度 amp — 放大器 ant — 天线ATC — 空中交通管制ATCRBS — 空中交通管制雷达信标系统 BITE — 机内自检设备 blw — 低于 bot — 底部 coax — 同心、同心轴 cntl — 控制 CPU — 中央处理器 DME — 测距设备、测距仪 ELEX — 电气的 FL — 飞行高度层、飞行高度 gnd — 地面、接地 ID — 识别 I/O — 输入/输出 idnt — 识别 INS — 仪表 INT — 询问机 LED — 发光二极管 MAX — 最大 MHz — MHz N — 正常 NC — 不连接 norm — 正常 pnl — 板 PSR — 一次监视雷达 RA — 解脱咨询34—53—00—001 R e v 5 02/23/1999有效性34—53—00空中交通管制系统 — 介绍REL — 相对 RF — 无线电射频 rptg — 报告 RX — 接收 SDI — 源宿识别 sig — 信号 SLS — 边带抑制 SSR — 二次监视雷达 SPI — 专用目的识别 stby — 待用 sw — 电门 TA — 交通咨询 TAS — 真空速 TCAS — 交通警戒和避撞系统 tpr — 应答机 TX — 发射 XFR — 转换 xmtr — 发射机 xpdr — 应答机 xpndr — 应答机34—53—00—001 R e v 5 02/23/1999有效性34—53—00空中交通雷达收发机ATC 地面站空中交通管制系统 — 介绍地面雷达显示 （ATC 雷达设施）S 模式询问询问应答对避撞的S 模式应答34—53—00—001 R e v 5 11/08/2000有效性34—53—00空中交通管制系统 — 概述概述空中交通管制系统的部件有： — 顶部天线 — 底部天线— ATC 同心电门（2个） — ATC/TCAS 控制板 — ATC 应答机（2个）。
