套筒补偿器安装指导说明

补偿器的安装
学习目标
知识目标——能掌握补偿器的安装方法及安装
要求。
技能目标——通过学习能掌握其补偿器的安装
方法能。
学习重难点
重点——补偿器的安装方法及安装要求。
难点——补偿器的安装方法。
一、方形补偿器安装
方形补偿器由四个弯头组成
特点：制造方便，运行可靠，补偿能力大，轴向推力小， 维修方便。 缺点：占地面积较大 安装条件：①两个固定支架间的管道安装完毕
四、球形补偿器
球形补偿器是由外壳、球体、密封圈压紧法兰组成，它
是利用球体管接头随机转弯运动来补偿管道的热伸长而
消除热应力的，适用于三向位置的热力管道。其优点是 占用空间小，节省材料，不产生推力；缺点是易漏水漏 汽，要加强维修 上述补偿器中，自然补偿器、方形补偿器和波形补偿器
是利用补偿材料的变形来吸收热伸长的，而填料式补偿
拆除波纹管上作安装运输保护的辅助定位机构信紧固
件，并按设计要求将限位装置调到规定位置
三、波形补偿器安装
8.波纹管膨胀节的所有活动元件不得被外部构件(或者内部 固体沉积物)卡死或限制其管道，作水压试
验时，要考虑充水时是否需要对波纹管膨胀节上的接 管加设临时支架以承重。 10. 水压试验用水必须干 净(不能用含有泥沙或者有沉积物的污水)、无腐蚀性， 对奥氏体不锈钢波纹管膨胀节应严格控制水中氯离子 含量不超过25PPm。 11. 水压试验结束后应尽快排 净波纹中的积
三、波形补偿器安装
波纹管膨胀节的安装要求 1. 波纹管膨胀节不能承重，应单独吊装，除非对波纹管膨 胀采取加固措施，否则不允许波纹管膨胀与管道焊接后 一齐吊装。 2. 安装前应先检查波纹管膨胀的型号、规格及管道的支座 配置必须符合设计要求。 3. 对带内衬筒的波纹管膨胀注意使内衬筒的的方向与介质 流动方向一致，平面角向型波纹管膨胀的铰链转动平面 与位移平面一致。 4. 需要进行冷紧的波纹管膨胀，其 预变形所用的辅助构件应在管系安装完毕后拆除。

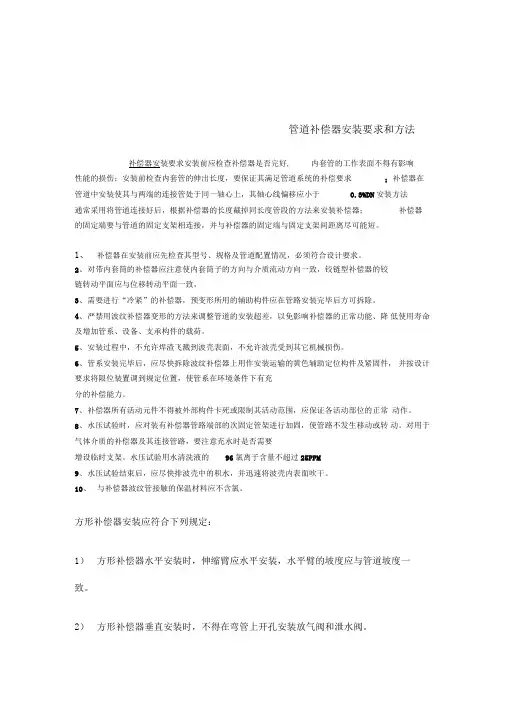

管道补偿器安装要求和方法补偿器安装要求安装前应检查补偿器是否完好, 内套管的工作表面不得有影响性能的损伤；安装前检查内套管的伸出长度，要保证其满足管道系统的补偿要求；补偿器在管道中安装使其与两端的连接管处于同一轴心上，其轴心线偏移应小于0.3%DN安装方法通常采用将管道连接好后，根据补偿器的长度截掉同长度管段的方法来安装补偿器；补偿器的固定端要与管道的固定支架相连接，并与补偿器的固定端与固定支架间距离尽可能短。

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。

对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。

水压试验用水清洗液的96氯离子含量不超过25PPM9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

方形补偿器安装应符合下列规定：1）方形补偿器水平安装时，伸缩臂应水平安装，水平臂的坡度应与管道坡度一致。

2）方形补偿器垂直安装时，不得在弯管上开孔安装放气阀和泄水阀。

3）方形补偿器安装前，应按设计要求进行冷拉。

免维护预制保温套筒补偿器技术规范书1.1套筒补偿器应具有足够的密封面长度；1.2套筒补偿器材质为Q235B，该材料要求为最低要求，若其它材料的各个方面的性能相似或优于上述材料，也可采用，但事先应征得业主同意，选用钢管厚度不得有下偏差；1.3补偿器的活动端应有有效的密封措施，防止泥水渗入。

1.4套筒补偿器内管密封表面进行纳米化学镀镍，镀层厚度最薄处不得小于30μm，时间不得少于8小时。

1.5橡胶圈密封其采用优质橡胶圈+导向压环组成自压式动密封，橡胶圈为特制双Y型，Y型密封圈的截面呈Y形，是一种典型的唇形密封圈，广泛应用于往复动密封装置中。

Y形密封圈依靠其张开的唇边贴于密封副偶合面，与密封介质接触的每一点上均有与介质压力相等的法向压力，再辅助以压环形成多道独立密封，压环和Y型密封圈相互配合，在受到填料法兰压紧时，Y型密封圈的唇边与密封腔两侧相互贴紧，所以Y型密封圈将受到轴向压缩，唇部受到周向压缩，与密封面接触变宽，同时接触应力增加。

当芯管运动时，芯管和Y型密封圈接触面会因为摩擦力的作用，芯管带动Y型密封圈对上面的压环或下面的压环有一个压紧力，从而使密封效果更好。

1.6密封填料不应使用再生材料，并应具有相应温度下耐温老化试验报告及国家质量部门出具的有效质量合格证明；1.7滑动密封面粗糙度应不大于Ra1.6，固定密封面粗糙度应不大于Ra3.2；1.8套筒补偿器应为轴向伸缩型，其伸缩端的结构设计应充分考虑外护罩保温与管道保温的连接；1.9芯管与外套管之间的环向支撑结构不应少于3道，且工作状态下芯管与外套管间隙的偏差不应大于3mm；1.10套筒补偿器与管道连接方式为焊接时，端管应加工坡口，坡口角度为28±1.5°，钝边尺寸为1.6±0.8mm，并应符合CJ/T487-2015中的相关要求；1.11芯管和外套管等受压元件的纵向和横向对接焊缝必须采用全熔透焊接，焊接后应进行100%射线探伤检测，合格等级为Ⅱ级。

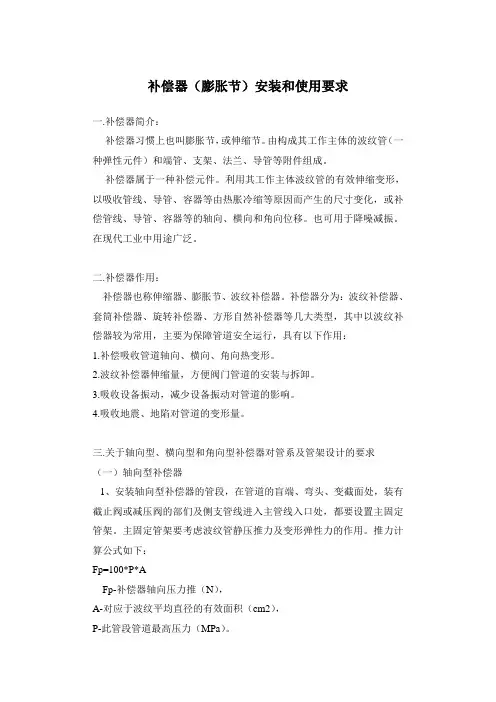

补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。

由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

补偿器属于一种补偿元件。

利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。

也可用于降噪减振。

在现代工业中用途广泛。

二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。

补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。

2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3.吸收设备振动，减少设备振动对管道的影响。

4.吸收地震、地陷对管道的变形量。

三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。

主固定管架要考虑波纹管静压推力及变形弹性力的作用。

推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。

轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。

管道除上述部位外，可设置中间固定管架。

中间固定管架可不考虑压力推力的作用。

2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。

3、固定管架和导向管架的分布推荐按下图配置。

补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
