《建筑CAD》教案(简洁版)第一章：建筑CAD基础知识1.1 概述介绍建筑CAD的概念和应用领域解释建筑CAD的重要性1.2 软件安装与操作指导学生安装建筑CAD软件教授基本操作界面和工具栏的使用1.3 绘图设置与基本操作讲解绘图单位和格式的设置教授绘图的基本操作，如选择、移动、旋转等第二章：建筑CAD绘图技巧2.1 线条与颜色讲解如何设置线条样式和颜色指导学生绘制不同类型的线条2.2 图层管理介绍图层的概念和作用教授如何创建、编辑和管理图层2.3 块与组讲解如何创建和使用块指导学生创建简单的建筑元素块第三章：建筑CAD基本绘图命令3.1 点、线、圆命令教授点的绘制方法讲解线和圆的绘制命令及参数设置3.2 矩形、多边形命令指导学生使用矩形和多边形命令讲解参数设置和操作技巧3.3 文本与注释讲解如何在图中添加文本和注释教授文本格式和位置的设置第四章：建筑CAD高级绘图命令4.1 修剪、延伸命令讲解修剪和延伸命令的使用方法指导学生进行图形编辑4.2 倒角、圆角命令教授倒角和圆角的绘制命令及参数设置指导学生进行图形修饰4.3 属性与参数设置讲解如何设置对象的属性和参数指导学生应用属性管理器第五章：建筑CAD实际应用案例5.1 平面图绘制教授如何绘制建筑平面图指导学生应用所学知识进行实际操作5.2 立面图绘制讲解如何绘制建筑立面图指导学生应用所学知识进行实际操作5.3 剖面图绘制教授如何绘制建筑剖面图指导学生应用所学知识进行实际操作第六章：建筑CAD设计工具与技巧6.1 设计工具概述介绍建筑CAD中的设计工具，如测量工具、标注工具等解释设计工具在建筑设计中的应用6.2 设计工具操作教授如何使用设计工具进行图形编辑和调整指导学生掌握设计工具的操作技巧6.3 设计工具实际应用案例提供一个实际应用案例，指导学生运用设计工具进行建筑设计第七章：建筑CAD三维建模7.1 三维绘图基础介绍建筑CAD中的三维绘图概念和基本操作解释三维建模在建筑设计中的应用7.2 三维建模命令教授三维建模的命令，如创建三维体、修改三维体等指导学生掌握三维建模的操作技巧7.3 三维建模实际应用案例提供一个实际应用案例，指导学生运用三维建模进行建筑设计第八章：建筑CAD光照与渲染8.1 光照效果的设置讲解如何设置光照效果，如阳光照射、人工照明等指导学生掌握光照效果的调整技巧8.2 渲染设置与技巧介绍建筑CAD中的渲染概念和基本操作教授如何进行渲染设置，如调整材质、纹理等8.3 光照与渲染实际应用案例提供一个实际应用案例，指导学生运用光照与渲染进行建筑设计第九章：建筑CAD图纸输出与打印9.1 图纸输出格式介绍建筑CAD中的图纸输出格式，如PDF、JPEG等解释不同格式在图纸输出中的应用和特点9.2 打印设置与技巧讲解如何进行打印设置，如调整打印区域、比例尺等指导学生掌握打印技巧，如优化打印效果、减少打印成本等9.3 图纸输出与打印实际应用案例提供一个实际应用案例，指导学生进行图纸输出与打印第十章：建筑CAD综合实战项目10.1 项目概述与要求提供一个综合实战项目，概述项目要求和目标解释项目在建筑设计中的应用和意义10.2 项目实施步骤指导学生按照实施步骤完成项目，包括设计、绘图、建模等提供项目实施的具体指导和建议10.3 项目成果评价评价学生的项目成果，包括图纸质量、设计创新等提供改进建议和指导，帮助学生提高建筑设计能力重点解析本文档是关于《建筑CAD》的教案，分为十个章节，涵盖了建筑CAD的基础知识、绘图技巧、高级绘图命令、设计工具与技巧、三维建模、光照与渲染、图纸输出与打印，以及综合实战项目等内容。
室内设计施工图制作(CAD)教案03剖析•课程介绍与目标•CAD软件基础操作•室内设计元素绘制技巧目录•施工图制作流程剖析•案例分析与实践操作•课程总结与拓展延伸课程介绍与目标教案背景及目的背景目的知识目标掌握CAD 软件基本操作、图层管理、绘图命令、编辑命令等基础知识。
能力目标能够运用CAD 软件独立完成室内设计施工图的绘制，包括平面图、立面图、剖面图等。
情感目标培养学员对室内设计行业的热爱和责任感，提高团队协作和沟通能力。
教学目标与要求030201教学内容与方法教学内容教学方法采用理论与实践相结合的教学方法，包括课堂讲授、案例分析、实践操作、小组讨论等。
同时，鼓励学员通过自主学习和探究，提高学习效果。
CAD软件基础操作标题栏菜单栏包含文件、编辑、视图、插入、格式、工具、窗工具栏绘图区域命令窗口状态栏界面布局与功能介绍0102直线命令(LINE)圆命令(CIRCLE)矩形命令(RECTAN…偏移命令(OFFSET)修剪命令(TRIM)030405基本命令与操作技巧图层设置与管理图层概念图层是CAD中用于组织和管理图形对象的重要工具，可以将不同类型的对象放置在不同的图层上，以便进行单独的控制和编辑。
图层创建与命名可以通过图层管理器创建新图层，并为每个图层指定一个有意义的名称，以便识别和区分。
图层属性设置可以为每个图层设置颜色、线型、线宽等属性，以便在绘图过程中快速应用这些属性到对象上。
图层控制可以通过打开或关闭图层来控制图形的显示和隐藏，也可以通过锁定或解锁图层来防止对特定图层进行编辑或修改。
室内设计元素绘制技巧墙体绘制使用CAD中的直线命令或多段线命令，根据实际需要设置墙体厚度，并选择合适的图层和颜色进行绘制。
门窗绘制在墙体上确定门窗位置，使用CAD中的矩形命令或圆命令绘制门窗洞口，再根据实际情况添加门窗样式和尺寸。
标注与注释使用CAD中的标注命令对墙体、门窗进行尺寸标注，并添加必要的注释说明。
一、教案基本信息教案名称：《建筑CAD》课时安排：45分钟教学目标：1. 让学生了解建筑CAD的基本概念和应用领域。
2. 培养学生掌握建筑CAD的基本操作技巧。
3. 使学生能够运用建筑CAD软件进行简单的建筑图纸绘制。
教学方法：1. 讲授法：讲解建筑CAD的基本概念、应用领域和操作技巧。
2. 示范法：展示建筑CAD软件的操作过程和绘图实例。
3. 练习法：让学生亲自动手操作，进行建筑图纸的绘制。
教学准备：1. 计算机教室，每台计算机安装有建筑CAD软件。
2. 教学PPT。
3. 建筑图纸实例。
二、教学内容与步骤1. 导入新课介绍建筑CAD的概念和应用领域，激发学生的学习兴趣。
2. 讲解建筑CAD的基本概念讲解建筑CAD的定义、发展历程和常用软件。
3. 讲解建筑CAD的应用领域讲解建筑CAD在建筑设计、施工、监理等领域的应用。
4. 演示建筑CAD的基本操作演示建筑CAD软件的启动、界面布局、工具栏功能等。
5. 学生动手练习让学生亲自动手操作，熟悉建筑CAD软件的基本界面和工具。
6. 课堂小结总结本节课学生所学的建筑CAD基本概念和操作技巧。
三、作业布置1. 课后练习：运用建筑CAD软件，绘制一个简单的建筑平面图。
2. 课后思考：探讨建筑CAD在未来的发展趋势和应用前景。
四、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高学生对建筑CAD的学习兴趣和实际操作能力。
五、课后辅导针对学生在课后练习中遇到的问题，教师应及时给予解答和指导，帮助学生提高建筑CAD的操作水平。
鼓励学生参加建筑CAD的相关竞赛和活动，拓宽视野，提升自身能力。
六、第6-8课时教案内容6. 教学内容与步骤1. 讲解建筑CAD绘图基础a. 讲解建筑CAD软件的绘图设置，包括单位、界限、图层等。
b. 讲解建筑CAD坐标系统和绘图坐标。
2. 演示建筑CAD绘图技巧a. 演示建筑CAD软件的基本绘图命令，如直线、矩形、圆等。

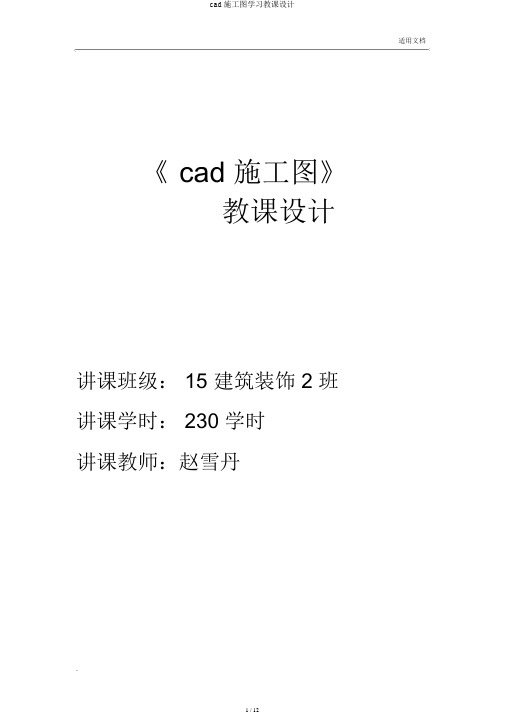

适用文档《cad 施工图》教课设计讲课班级： 15 建筑装饰 2 班讲课学时： 230 学时讲课教师：赵雪丹讲课题目Cad施工图所属学科建筑装饰专业年级15 建筑装饰学时23 学时教材周数共 10周知识目标1.学生认识室内家装施工图绘制2.认识室内家装施工图流程教3.学生能独立绘制室内家装施工图学能力目标 4.学生能独立设计室内家装施工图目标感情目标让学生能够正确认识cad 施工图，认识施工图的意义，对工作的重要性。
教学教课要点重难点教课难点要点：施工图的详尽内容难点：绘制施工图的步骤，有关的施工工艺知识教法教课学法讲解法，举例法，实践操作法与环境资源环境机房讲课机房课无板书板书设计教课过程手段与教课内容资源施工图的内容家庭装饰中施工图主要包含：原始户型图墙体改正图平面部署图天花平面图地面铺装图开关平面图插座部署图立面图怎样绘制施工图，第一需要有一些施工工艺的知识，实践，最好常常到工地去学习。
其次要有人体工程学的知识，知道人体的尺寸，再次要要会排尺。
量房的方法：一、量房的三种丈量思路定量丈量：主要丈量各个厅室内的长、宽、高，计算出每个用途不一样的房间的面积。
并依据业主爱好与平时生活习惯提出合理化的建议。
定位丈量：在这个环节的丈量中，主要注明门、窗、空调孔的地点，窗户需要标量数目。
在厨卫的丈量中，落水管的地点、孔距、马桶坑位孔距、离墙距离、烟管的地点、煤气管道地点、管下距离、地漏地点都需要做出正确的丈量，以便在往后的设计中正确立位。
高度丈量：正常状况下，房子的高度应该是固定的。
但因为各个房子的建筑、结构不一样，也可能会有必定的落差，在设计师进行高度丈量中，要认真查察房间的每个地区的高度能否出现落差，以便在往后的设计图纸中做到正确无误。
二、量房的一般技巧量房的正确次序：量房一般从入户门开始，转一圈量，最后回到入户门另一边，把房子内所有的房间丈量一遍。
假如是多层的，为了防止漏测，丈量的次序要一层丈量完后再丈量此外一层，并且房间的次序要从左到右。
AutoCAD建筑绘图电子教案第一章：AutoCAD基本操作1.1 教学目标了解AutoCAD在建筑绘图中的应用熟悉AutoCAD软件的界面与操作学会设置绘图环境和工作空间1.2 教学内容AutoCAD简介与界面组成软件的启动与退出鼠标和键盘操作技巧快捷键的运用绘图环境设置视图控制图层管理1.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答1.4 教学资源AutoCAD软件教学PPT练习文件1.5 教学步骤1. 讲解AutoCAD在建筑绘图中的应用2. 示范启动AutoCAD并熟悉界面3. 讲解绘图环境的设置4. 示范视图控制和图层管理5. 学生跟随老师操作练习第二章：建筑绘图基础2.1 教学目标学会使用AutoCAD绘制基本建筑元素熟悉建筑绘图的基本规范和标准2.2 教学内容建筑绘图的基本规范与标准建筑元素的表达方法点的绘制线的绘制面的绘制文字和尺寸的标注2.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答2.4 教学资源教学PPT练习文件2.5 教学步骤1. 讲解建筑绘图的基本规范与标准2. 示范建筑元素的绘制方法3. 学生跟随老师操作练习4. 互动提问与解答第三章：建筑平面图的绘制3.1 教学目标学会使用AutoCAD绘制建筑平面图熟悉建筑平面图的绘制方法和步骤3.2 教学内容建筑平面图的定义与作用建筑平面图的绘制方法和步骤常见建筑平面图的绘制技巧建筑平面图的标注3.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答3.4 教学资源教学PPT练习文件3.5 教学步骤1. 讲解建筑平面图的定义与作用2. 示范建筑平面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第四章：建筑立面图的绘制4.1 教学目标学会使用AutoCAD绘制建筑立面图熟悉建筑立面图的绘制方法和步骤4.2 教学内容建筑立面图的定义与作用建筑立面图的绘制方法和步骤常见建筑立面图的绘制技巧建筑立面图的标注4.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答4.4 教学资源教学PPT练习文件4.5 教学步骤1. 讲解建筑立面图的定义与作用2. 示范建筑立面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第五章：建筑剖面图的绘制5.1 教学目标学会使用AutoCAD绘制建筑剖面图熟悉建筑剖面图的绘制方法和步骤5.2 教学内容建筑剖面图的定义与作用建筑剖面图的绘制方法和步骤常见建筑剖面图的绘制技巧建筑剖面图的标注5.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答5.4 教学资源教学PPT练习文件5.5 教学步骤1. 讲解建筑剖面图的定义与作用2. 示范建筑剖面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第六章：建筑详图的绘制6.1 教学目标学会使用AutoCAD绘制建筑详图熟悉建筑详图的绘制方法和步骤6.2 教学内容建筑详图的定义与作用建筑详图的绘制方法和步骤常见建筑详图的绘制技巧建筑详图的标注6.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答6.4 教学资源教学PPT练习文件6.5 教学步骤1. 讲解建筑详图的定义与作用2. 示范建筑详图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第七章：建筑模型的建立7.1 教学目标学会使用AutoCAD建立建筑模型熟悉建筑模型的建立方法和步骤7.2 教学内容建筑模型的定义与作用建筑模型的建立方法和步骤常见建筑模型的建立技巧建筑模型的材质和贴图7.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答7.4 教学资源教学PPT练习文件7.5 教学步骤1. 讲解建筑模型的定义与作用2. 示范建筑模型的建立方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第八章：建筑动画的制作8.1 教学目标学会使用AutoCAD制作建筑动画熟悉建筑动画的制作方法和步骤8.2 教学内容建筑动画的定义与作用建筑动画的制作方法和步骤常见建筑动画的制作技巧建筑动画的输出和播放8.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答8.4 教学资源教学PPT练习文件8.5 教学步骤1. 讲解建筑动画的定义与作用2. 示范建筑动画的制作方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第九章：建筑可视化的实现9.1 教学目标学会使用AutoCAD实现建筑可视化熟悉建筑可视化的实现方法和步骤9.2 教学内容建筑可视化的定义与作用建筑可视化的实现方法和步骤常见建筑可视化的实现技巧建筑可视化的输出和展示9.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答9.4 教学资源教学PPT练习文件9.5 教学步骤1. 讲解建筑可视化的定义与作用2. 示范建筑可视化的实现方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第十章：建筑绘图的综合实践10.1 教学目标综合运用AutoCAD进行建筑绘图提高建筑绘图的综合能力和技巧10.2 教学内容综合建筑绘图的流程与方法建筑绘图的修改和调整建筑绘图的输出和归档10.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答10.4 教学资源AutoCAD软件练习文件10.5 教学步骤1. 讲解综合建筑绘图的流程与方法2. 示范建筑绘图的修改和调整3. 学生跟随老师操作练习4. 互动提问与解答5. 学生独立完成建筑绘图的综合实践重点和难点解析一、AutoCAD基本操作：理解并熟练运用AutoCAD的各种基本操作，如界面熟悉、绘图环境设置、视图控制和图层管理等。
《施工图制作(CAD)》教案第1 页第5章图层与图线设置一、图层的概念1. 图层的作用：可以利用图层的特性，来区分不同的对象，对图形对象进行分类，便于图形的修改和使用2. 图层的性质1）图层的名称: 每个图层都有自己的名称，用以区分不同图层。
2）图层的状态: 图层有打开、冻结、锁定三种状态，可以通过对他们进行设置来控制该层上的图形对象的可见性及可编辑性。
3）图层中的对象颜色: 可以将不同图层设置成不同颜色。
4）图层的线型：将不同图层设置成不同线型可以表示图形中不同性质的对象。
5）图层的线宽：此时设置的线宽控制的是图形对象在打印出的图纸上的宽度。
二、图层的设置1. 图层特性管理器1）命令功能：在图层特性管理器中可对图层的特性进行设置、修改等管理。
2）命令打开方式：菜单方式：【格式】→【图层…】图标方式：【对象特性】→键盘输入方式：LAYER2．新建图层：在“图层特性管理器”中点击“新建”按钮。
3．删除图层：在绘图期间随时都可以删除掉无用的多余图层。
但不能删除当前图层、0层、依赖外部参照的图层、包含有对象的图层以及名为DEFPOINTS的定义点图层。
4．设置当前图层：绘图操作总是在当前图层上进行的，要在某图层上创建对象，必须将该图层设置为当前图层。
5．打开/关闭图层：通过打开/关闭图层可以控制图层的可见性。
若将某图层关闭，则该图层上的对象在绘图区域不被显示出来，也不能打印。
当前图层也可以被关闭。
6．冻结/解冻图层。
7．锁定/解锁图层。
第2 页三、图线的设置1．线型管理器1）命令功能：在“线型管理器”中可以对线型进行设置、修改等管理。
2）命令打开方式：菜单方式：【格式】→【线型】键盘输入方式： LINETYPE3）加载线型:4）删除线形: 能删除随层、随块、连续线型及依赖外部参照的线型。
2．线型设置在“选择线型”窗口中选择需要的线型，然后选择“确定”,“选择线型”窗口中没有需要的线型，可以选择“加载”进入“加载或重载线型”窗口。
CAD建筑制图完整教案第一章：CAD建筑制图基础1.1 教学目标了解CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧1.2 教学内容CAD建筑制图简介CAD建筑制图的操作界面基本绘图工具的使用基本编辑工具的使用视图控制和图层管理1.3 教学步骤导入CAD建筑制图的基本概念和术语演示CAD建筑制图的操作界面和基本工具练习使用基本绘图工具和编辑工具讲解视图控制和图层管理的方法1.4 练习与作业绘制简单的建筑平面图熟悉并掌握基本绘图工具和编辑工具的使用第二章：建筑平面图的绘制2.1 教学目标了解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧2.2 教学内容建筑平面图的基本概念和绘制方法建筑平面图的标注和符号建筑平面图的绘制技巧2.3 教学步骤导入建筑平面图的基本概念和绘制方法演示建筑平面图的标注和符号的使用练习绘制建筑平面图讲解建筑平面图的绘制技巧2.4 练习与作业绘制一个简单的建筑平面图熟悉并掌握建筑平面图的标注和符号的使用第三章：建筑立面图的绘制3.1 教学目标了解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧3.2 教学内容建筑立面图的基本概念和绘制方法建筑立面图的标注和符号建筑立面图的绘制技巧3.3 教学步骤导入建筑立面图的基本概念和绘制方法演示建筑立面图的标注和符号的使用练习绘制建筑立面图讲解建筑立面图的绘制技巧3.4 练习与作业绘制一个简单的建筑立面图熟悉并掌握建筑立面图的标注和符号的使用第四章：建筑剖面图的绘制4.1 教学目标了解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧4.2 教学内容建筑剖面图的基本概念和绘制方法建筑剖面图的标注和符号建筑剖面图的绘制技巧4.3 教学步骤导入建筑剖面图的基本概念和绘制方法演示建筑剖面图的标注和符号的使用练习绘制建筑剖面图讲解建筑剖面图的绘制技巧4.4 练习与作业绘制一个简单的建筑剖面图熟悉并掌握建筑剖面图的标注和符号的使用第五章：建筑透视图的绘制5.1 教学目标了解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧5.2 教学内容建筑透视图的基本概念和绘制方法建筑透视图的标注和符号建筑透视图的绘制技巧5.3 教学步骤导入建筑透视图的基本概念和绘制方法演示建筑透视图的标注和符号的使用练习绘制建筑透视图讲解建筑透视图的绘制技巧5.4 练习与作业绘制一个简单的建筑透视图熟悉并掌握建筑透视图的标注和符号的使用第六章：建筑详图的绘制6.1 教学目标了解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧6.2 教学内容建筑详图的基本概念和绘制方法建筑详图的标注和符号建筑详图的绘制技巧6.3 教学步骤导入建筑详图的基本概念和绘制方法演示建筑详图的标注和符号的使用练习绘制建筑详图讲解建筑详图的绘制技巧6.4 练习与作业绘制一个简单的建筑详图熟悉并掌握建筑详图的标注和符号的使用第七章：建筑模型的建立7.1 教学目标了解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧7.2 教学内容建筑模型的基本概念和建立方法建筑模型的类型和用途建筑模型的建立技巧7.3 教学步骤导入建筑模型的基本概念和建立方法演示建筑模型的建立过程练习建立建筑模型讲解建筑模型的建立技巧7.4 练习与作业建立一个简单的建筑模型熟悉并掌握建筑模型的建立技巧第八章：建筑图纸的打印与输出8.1 教学目标了解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧8.2 教学内容建筑图纸的打印和输出的基本方法建筑图纸的打印和输出的设置建筑图纸的打印和输出的技巧8.3 教学步骤导入建筑图纸的打印和输出的基本方法演示建筑图纸的打印和输出的设置练习建筑图纸的打印和输出讲解建筑图纸的打印和输出的技巧8.4 练习与作业打印和输出一个简单的建筑图纸熟悉并掌握建筑图纸的打印和输出的设置和技巧第九章：建筑制图的规范与标准9.1 教学目标了解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用9.2 教学内容建筑制图的规范和标准的重要性建筑制图的规范和标准的内容建筑制图的规范和标准的应用9.3 教学步骤导入建筑制图的规范和标准的重要性演示建筑制图的规范和标准的内容练习应用建筑制图的规范和标准讲解建筑制图的规范和标准的应用9.4 练习与作业按照建筑制图的规范和标准的要求完成一个建筑图纸熟悉并掌握建筑制图的规范和标准的内容和应用第十章：建筑制图的综合实践10.1 教学目标综合运用所学的建筑制图知识和技巧培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.2 教学内容综合运用建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力10.3 教学步骤导入综合实践的重要性演示解决实际建筑制图问题的过程练习综合运用建筑制图知识和技巧讲解提高建筑制图的综合实践能力的方法10.4 练习与作业完成一个综合性的建筑制图项目培养解决实际建筑制图问题的能力提高建筑制图的综合实践能力重点和难点解析重点环节1：CAD建筑制图基础掌握CAD建筑制图的基本概念和术语熟悉CAD建筑制图的操作界面和基本工具掌握CAD建筑制图的基本操作技巧重点环节2：建筑平面图的绘制理解建筑平面图的基本概念和绘制方法熟悉建筑平面图的标注和符号掌握建筑平面图的绘制技巧重点环节3：建筑立面图的绘制理解建筑立面图的基本概念和绘制方法熟悉建筑立面图的标注和符号掌握建筑立面图的绘制技巧重点环节4：建筑剖面图的绘制理解建筑剖面图的基本概念和绘制方法熟悉建筑剖面图的标注和符号掌握建筑剖面图的绘制技巧重点环节5：建筑透视图的绘制理解建筑透视图的基本概念和绘制方法熟悉建筑透视图的标注和符号掌握建筑透视图的绘制技巧重点环节6：建筑详图的绘制理解建筑详图的基本概念和绘制方法熟悉建筑详图的标注和符号掌握建筑详图的绘制技巧重点环节7：建筑模型的建立理解建筑模型的基本概念和建立方法熟悉建筑模型的类型和用途掌握建筑模型的建立技巧重点环节8：建筑图纸的打印与输出理解建筑图纸的打印和输出的基本方法熟悉建筑图纸的打印和输出的设置掌握建筑图纸的打印和输出的技巧重点环节9：建筑制图的规范与标准理解建筑制图的规范和标准的重要性熟悉建筑制图的规范和标准的内容掌握建筑制图的规范和标准的应用重点环节10：建筑制图的综合实践综合运用所学的建筑制图知识和技巧解决实际建筑制图问题的能力提高建筑制图的综合实践能力本文档详细解析了CAD建筑制图的教学教案，包括基础操作、平面图、立面图、剖面图、透视图、详图的绘制，建筑模型的建立，图纸的打印与输出，制图规范与标准，以及综合实践等方面。
室内设计施工图制作（CAD）教案第 1 页第3章编辑命令一、删除命令删除选中的对象。
单击“删除”按钮，AutoCAD提示选择对象，拾取所有需要删除的对象，再单击鼠标右键则将对象从绘图区清除。
1．命令功能：删除图形中的所选对象。
2．命令调用方式：菜单方式：【修改】→【删除】图标方式：键盘输入方式： ERASE二、复制命令复制绘图区的图形。
单击“复制对象”按钮，按提示完成对象选择后，AutoCAD提示“指定基点或位移，或者 [重复（M）]”。
直接单击指定基点后，光标处即跟随一个待拷贝对象，再次单击指定位移点后，就完成了一个对象的拷贝。
如果在指定基点前输入M，则重复提示“指定位移的第二点或 <用第一点作位移>”，直至单击鼠标右键或按回车后结束。
一次可以完成多个拷贝对象。
1．命令功能：可以在当前图形中复制单个或多个对象，而且可以在图形文件间或图形文件与其它Windows应用程序间进行复制。
2．命令调用方式：菜单方式：【修改】→【复制】图标方式：键盘输入方式：COPY第 2 页（a）保留原图形（b）不保留原图四、阵列命令第 3 页环形阵列：环形阵列可以将所选择的目标按圆周等距排列，即环形阵列图形。
操作方法：输入AR，空格，弹出的对话框选择环形阵列。
选择对象，空格。
选择物体环形阵列的中点位置。
输入复制的个数和阵列的角度。
第 4 页（a）环形阵列（b）矩形阵列五、修剪命令快捷键：TR1．命令功能：将所选对象的一部分切断或切除。
2．命令调用方式：菜单方式：【修改】→【修剪】图标方式：键盘输入方式：TRIM六、延伸命令快捷键：EX延伸方法：1．输入EX2．选择要延伸到的那条边或线。
3．回车。
4．再选择需要延伸的那条线，延伸就会实现了。
第 5 页第 6 页第 7 页．单击绘图工具栏上【直线】按钮．再单击绘图工具栏上【直线】按钮第 8 页第 9 页第4章图形的显示与状态栏一、取消命令1．命令功能：逐步取消本次进入绘图状态后的操作。
cad施工图教案一、教学目标1、让学生了解 CAD 施工图的基本概念和作用。
2、使学生掌握 CAD 软件的基本操作和常用绘图命令。
3、培养学生能够独立绘制简单的 CAD 施工图，如平面图、立面图、剖面图等。
4、提高学生对施工图的规范和标准的认识，培养严谨的绘图习惯。
二、教学重难点1、重点（1）CAD 软件中绘图工具和修改工具的熟练使用。
（2）平面图、立面图、剖面图的绘制方法和规范。
（3）尺寸标注、文字标注的规范和技巧。
2、难点（1）复杂图形的绘制和编辑，如曲线、圆弧等。
（2）三维模型的创建和视图转换。
（3）施工图的布局和打印输出设置。
三、教学方法1、讲授法通过讲解和演示，向学生传授CAD 施工图的基本知识和绘图技巧。
2、实践法让学生在课堂上进行实际操作，及时巩固所学知识。
3、案例分析法通过分析实际的 CAD 施工图案例，让学生了解施工图的应用和规范。
四、教学准备1、安装好 CAD 软件的计算机教室。
2、多媒体教学设备，用于演示教学内容。
3、教学课件、教案、练习素材等教学资料。
五、教学过程（一）导入（约 10 分钟）通过展示一些精美的 CAD 施工图作品，如建筑平面图、室内装修图等，激发学生的学习兴趣，引出本节课的主题——CAD 施工图。
（二）知识讲解（约 30 分钟）1、 CAD 施工图的概念和作用介绍 CAD 施工图是用 CAD 软件绘制的用于指导施工的图纸，包括建筑、机械、电气等领域。
强调施工图在工程建设中的重要性，是施工人员进行施工的依据。
2、 CAD 软件界面和基本操作打开CAD 软件，向学生介绍软件的界面组成，如菜单栏、工具栏、绘图区、状态栏等。
讲解鼠标和键盘在 CAD 中的操作方法，如鼠标左键选择、右键确认、滚轮缩放等。
演示如何新建、打开、保存 CAD 文件。
3、常用绘图命令直线（LINE）：讲解直线命令的使用方法，包括指定起点和终点绘制直线。
圆（CIRCLE）：介绍圆命令的几种绘制方式，如圆心半径、圆心直径、三点画圆等。
《施工图制作(CAD)》教案第1 页课时分配教学内容方法及手段1-2节第8章块和属性一、块的基本概念1．块的基本概念：块是一组对象的总称，它作为一个单独的、完整的对象来操作。
2. 在AutoCAD中，使用块的优点。
二、创建和使用块1．创建新图块：菜单方式：【绘图】→【块】→【创建…】图标方式：单击绘图工具栏上的创建块按钮。
键盘输入方式：BLOCK命令格式2．块存盘：在命令行输入WBLOCK后回车，打开“写块”对话框。
3．插入图块：菜单方式：【插入】→【块…】图标方式：单击绘图工具栏上的插入块按钮。
键盘输入方式：INSER三、图块的属性1．图块属性的概念：图块附加一些可以变化的文本信息，以增强图块的通用性2．建立带属性的块1）定义属性：菜单方式：【绘图】→【块…】→【定义属性…】。
键盘输入方式：ATTDEF2）建立带属性的块：①绘制构成图块的实体图形。
②定义属性。
③将绘制的图形和属性一起定义成图块。
3）插入带属性的块：①打开一个需要插入块的图形文件，单击绘图工具栏上的插入块按钮，打开“插入”对话框。
②单击对话框中的“浏览”，选择已定义好的带属性的图块。
③设置插入点、缩放比例和旋转角度。
④单击“确定”按钮，然后根据命令行提示，输入所需要的文本信息即可。
面授及理论讲解，教师实例操作演示第2 页课时分配教学内容方法及手段1-2节四、编辑图块的属性1．利用“增强属性编辑器”编辑图块属性：1）双击要编辑属性的图块。
2）图标方式：单击“修改Ⅱ”工具条中的编辑属性按钮。
3）菜单方式：选择菜单【修改】→【对象】→【属性】→【单个…】。
2．利用“ATTEDIT”编辑图块属性：菜单方式：【修改】→【对象】→【属性】→【全局】键盘输入方式：ATTEDIT3．利用“块属性管理器”编辑图块属性：图标方式：单击“修改Ⅱ”工具条中的块属性管理器按钮。
菜单方式：【修改】→【对象】→【属性】→【块属性管理器…】。
小结：属性是附加在块对象上的各种文本数据，它是一种特殊的文本对象，可包含用户所需要的各种信息。
《 cad施工图》
教案
授课班级：15建筑装饰2班授课学时：230学时
授课教师：赵雪丹
施工图的内容
家庭装修中施工图主要包括：
原始户型图
墙体修改图
平面布置图
天花平面图
地面铺装图
开关平面图
插座布置图
立面图
如何绘制施工图，首先需要有一些施工工艺的知识，实践，最好经常到工地去学习。
其次要有人体工程学的知识，知道人体的尺寸，再次要要会排尺。
量房的方法：
一、量房的三种测量思路
定量测量：主要测量各个厅室内的长、宽、高，计算出每个用途不同的房间的面积。
并根据业主喜好与日常生活习惯提出合理化的建议。
定位测量：在这个环节的测量中，主要标明门、窗、空调孔的位置，窗户需要标量数量。
在厨卫的测量中，落水管的位置、孔距、马桶坑位孔距、离墙距离、烟管的位置、煤气管道位置、管下距离、地漏位置都需要做出准确的测量，以便在日后的设计中准确定位。
高度测量：正常情况下，房屋的高度应当是固定的。
但由于各个房屋的建筑、构造不同，也可能会有一定的落差，在设计师进行高度测量中，要仔细查看房间的每个区域的高度是否出现落差，以便在日后的设计图纸中做到准确无误。
二、量房的一般技巧
量房的正确顺序：量房一般从入户门开始，转一圈量，最后回到入户门另一边，把房屋内所有的房间测量一遍。
如果是多层的，为了避免漏测，测量的顺序要一层测量完后再测量另外一层，而且房间的顺序要从左到右。
长高度测量方法：在用卷尺量出具体一个房间的长度、高度时，长度要紧贴地面测量，高度要紧贴墙体拐角处测量。
没有特殊情况，层高基本是一定的，找两个地方量一下层高平均就可以了。
门窗等定位方法：所有的尺寸都分段，就像几何一样分割成若干个，量了之后数据随时记录下来，先测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量门与天花的间隔尺寸。
三、量房时的注意事项
量房需要细致，减少误差。
有特殊之处用不同颜色的笔标示清楚；在全部测量完后，再全面检查一遍，以确保测量的准确、精细；用卷尺测量长度的话，需要两个人配合才行，否则很容易造成数据不准确。
