培优训练·电表示数变化专题

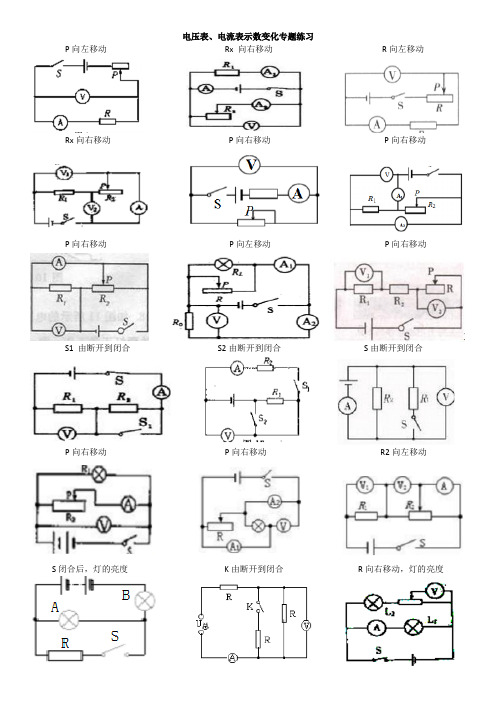

电压表、电流表示数变化专题练习P向左移动Rx 向右移动R向左移动Rx向右移动P向右移动P向右移动P向右移动P向左移动P向右移动S1 由断开到闭合S2由断开到闭合S由断开到闭合P向右移动P向右移动R2向左移动S闭合后，灯的亮度K由断开到闭合R向右移动，灯的亮度1.小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源电压恒定。

四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）2.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏3.小霞设计了一种测定风力的装置，其原理如右图所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。

电源两端电压不变，闭合开关，当风力增大时，电压表的示数将（）A. 变小B. 不变C. 变大D.无法判断4.利用如图l所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。

测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。

若琦同学设计了四种电路(如图2所示)模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大。

其中符合要求的电路是（）5.如图所示的电路，电源电压保持不变。

当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，下列说法正确的是（）A.电流表A1示数变小，电流表A2示数不变B.电流表A1示数不变，电流表A2示数变小C.电流表A1示数变大，电流表A2示数变小D.电流表A1示数变小，电流表A2示数变大6.小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器7.如图所示的电路中，小灯泡正常发光时的电压为6伏，电源电压为12伏，当图中变阻器滑片P向上移动时，灯泡亮度增加，之后突然熄灭，则此时电流表、电压表示数分别是（）A.原来正常发光时的2倍B.电流表示数为零，电压表示数为12伏C.电流表示数为零，电压表示数为6伏D.电流表示数为零，电压表示数为零。

2024-2025学年秋季九年级物理上册培优专题训练动态电路分析与计算重难专练：1.如图所示，电源电压保持不变，表1、2、3是电流表或电压表，滑动变阻器R₂的滑片P 在中点，闭合开关S，三只电表均有示数.当滑片P 向左移动时，下列说法正确的是( )A.若电阻串联，1、3是电压表，则表2示数变大B.若电阻串联，1、3是电压表，则表2示数不变C.若电阻并联，1、3是电流表，则表2示数变小D.若电阻并联，1、3是电流表，则表2示数变大2.如图所示，电源电压恒定不变，闭合开关S，若滑片P 向上移动，下列说法正确的是( )A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变大，电压表示数变小D.电流表示数变大，电压表示数不变3.如图甲是小明设计的自主探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值为20Ω，电流表量程为0~0.6 A，电压表量程为0~3V.选项中是小明对此电路通过计算分析作出的几个判断，其中正确的是( )A.通过灯泡的电流与灯泡两端电压成正比B.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮C.变阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗D.为保证电路各元件安全，滑动变阻器阻值只能在5~10Ω范围内调节4.如图所示，电源电压为15 V 保持不变，滑动变阻器的滑片在最右端.闭合开关S₁，断开开关S₂，滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S₂，断开开关S₁时，电流表的示数是0.2A，则电阻R₃的阻值是( )A.20ΩB.30 ΩC.45ΩD.50 Ω5.在如图所示的电路中，电源电压保持不变，R为定值电阻.闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I.选项中分析正确的是( )A.△V,变大变小不变先变小后变大6.如图所示，小明制作了一个利用电压表测物体重力的测重计，它能通过电压表表盘示数算出所放物体重力的大小.电源电压为3 V，定值电阻. 为一竖直固定光滑金属棒，总长5cm，阻值为20 Ω，其阻值与对应棒长成正比.整个实验过程弹簧均在弹性限度内，弹簧受到1 N的拉力时，伸长量为0.5cm.当秤盘内不放任何重物时，滑片P恰好处于a点.闭合开关，当秤盘内所放钩码个数增多时，电压表示数将(选填“增大”“减小”或“不变”)；当秤盘内放入4 N的重物时，电压表的示数为V，该测重计的量程为N.7.空气质量指数是环境监测的重要指标，表中的空气质量等级是按照空气质量指数A划分的.某地为提高人民生活质量，每天都使用空气质量检测仪对空气质量进行检测，如图是其工作原理电路图.图中电压表显示空气质量指数，已知电源电压U=18 V,电压表量程为0~15 V,定值电阻R₀的阻值为100 Ω，气敏电阻阻值R与A的关系为空气质量指数A 0~50 51~100 101~150 151~200 201 ~300 >300 空气质量等级优良轻度污染中度污染重度污染严重污染(1)通过计算，判断电压表示数为12 V 时对应的空气质量等级；(2)更换定值电阻R₀可改变检测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=500，则更换后的定值电阻R₀应为多大?。

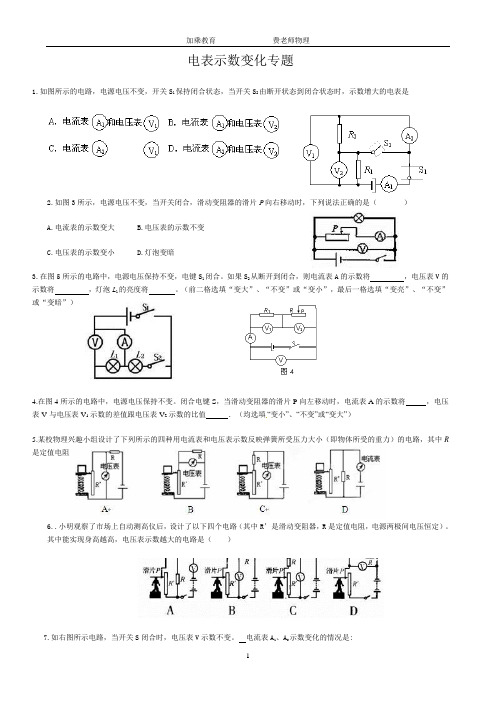

电表示数变化专题1.如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是2.如图3所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表的示数变大B.电压表的示数不变C.电压表的示数变小D.灯泡变暗4.在图4所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V与电压表V1示数的差值跟电压表V2示数的比值．（均选填“变小”、“不变”或“变大”）5.某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力大小（即物体所受的重力）的电路，其中R 是定值电阻，R′是滑动变阻器，电源两极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是6..小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。

其中能实现身高越高，电压表示数越大的电路是（）A ．A 1变大，A 2不变;B ．A 1不变，A 2变小;C ．A 1不变，A 2不变;D ．A 1变大，A 2变小.8.标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V ，电流表的量程为“0～0.6 A”，电压表的量程为“0～3V”，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( ) A ．0.25 A ～0.6 A 1.0 V ～2.0 V B ．0.30 A ～0.5 A 1.0 V ～l.5 VC ．0.25 A ～0.5 A 1.5 V ～2.0 VD ．0.25 A ～0.5 A 1.0 V ～2.0 V9.如图5所示电路中，电源电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向左移动，下列说法中正确的是A ．电压表V 的示数不变，电流表A 2的示数变大B ．电压表V 的示数变大，电流表A 2的示数变小C ．电压表V 的示数与电流表A 1的示数的比值变小D ．电压表V 的示数与电流表A 2的示数的比值变大10.在如图6所示的电路中，电源电压恒定。

九年级物理电功率专题训练（培优）一：选择题1．如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。

当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A 的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为P min，已知U l：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。

下列结论正确的是（）A．电源电压是9V B．R3的阻值是10ΩC．U1'：U2'＝2：1 D．P min＝13.2WR ，R为滑动变阻器。

滑2．如图所示的电路中，电源电压保持不变，定值电阻04Ω片P位于滑动变阻器的中点时，0R的电功率为16W，当滑片从中点向b端移动距离L 后，0R的电功率为9W；滑片从中点向a端移动距离L后，0R的电功率为（）A．36W B．25W C．23W D．18W3．标有“4V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。

则下列说法正确的是（）A．滑动变阻器滑片向左移动时，电流表和电压表示数都变大B ．滑动变阻器的最大功率为1WC ．电路中消耗的最大功率为3.6WD ．为确保电路安全，滑动变阻器接入电路的阻值变化范围为8Ω~16Ω4．如图所示电路中，电源电压不变，小灯泡标有“6V 3W ”,闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为1P ；当滑片P 移至某一端点时，电压表示数变化了2V ，电流表示数变化了0.1A ，此时滑动变阻器的功率为2P ，且211.2P P ，在保证电路安全的情况下，此过程中：（1）电路的最大总功率为6W ；（2）电压表示数变化的范围是4V 6V ；（3）小灯泡正常发光时，滑动变阻器接入电路的阻值为最大值的三分之二；（4）小灯泡的最小功率和最大功率之比为8∶15。

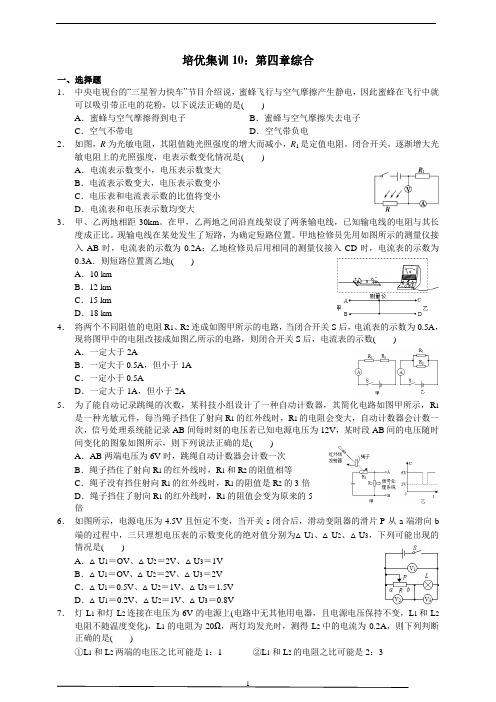

培优集训10：第四章综合一、选择题1．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是()A．蜜蜂与空气摩擦得到电子B．蜜蜂与空气摩擦失去电子C．空气不带电D．空气带负电2．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。

闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大3．甲、乙两地相距30km。

在甲，乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比。

现输电线在某处发生了短路，为确定短路位置。

甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A；乙地检修员后用相同的测量仪接入CD时，电流表的示数为0.3A．则短路位置离乙地()A．10 kmB．12 kmC．15 kmD．18 km4．将两个不同阻值的电阻R1、R2连成如图甲所示的电路，当闭合开关S后，电流表的示数为0.5A，现将图甲中的电阻改接成如图乙所示的电路，则闭合开关S后，电流表的示数()A．一定大于2AB．一定大于0.5A，但小于1AC．一定小于0.5AD．一定大于1A，但小于2A5．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻的电压若已知电源电压为12V，某时段AB间的电压随时间变化的图象如图所示，则下列说法正确的是()A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍6．如图所示，电源电压为4.5V且恒定不变，当开关s闭合后，滑动变阻器的滑片P从a端滑向b 端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列可能出现的情况是()A．△U1＝OV、△U2＝2V、△U3＝1VB．△U1＝OV、△U2＝2V、△U3＝2VC．△U1＝0.5V、△U2＝1V、△U3＝1.5VD．△U1＝0.2V、△U2＝1V、△U3＝0.8V7．灯L1和灯L2连接在电压为6V的电源上(电路中无其他用电器，且电源电压保持不变，L1和L2电阻不随温度变化)，L1的电阻为20Ω，两灯均发光时，测得L2中的电流为0.2A，则下列判断正确的是()①L1和L2两端的电压之比可能是1：1 ②L1和L2的电阻之比可能是2：3③L1和L2的电阻之比可能是2：1 ④L1和L2中的电流之比可能是1：1。

2024年中考物理专题复习—电表示数变化量问题
一、定值电阻+滑动变阻器U -I 图像
R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。

电路图
U-I 图像
R 1两端电压：U 1=IR 1
y =kx （k >，k ≠0）一次函数，且过原点
R 2两端电压：U 2=U 电源－U 1U 2=－IR 1+U 电源
y =kx +b （k <0，k ≠0）
求：U 电源
方法一：看情况
串联电路，各部分电压之和等于总电压U 电源=U 1+U 2或者U 电源=U +U =2U 方法二：当I =0时
U 2=0×R 1+U 电源→U 2=U 电源（截距）可看作是与V 2并联处断路
二、定值电阻+定值电阻+滑动变阻器U -I 图像
R 0、R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。

R 1两端电压：U 1=IR 1方法一：延长R 2图像，与U 轴截距
R 0两端电压：U
0=IR
R 2两端电压：U 2=U 电源－（U 1+U 0）
U 2=－I （R 1+R 0）+U 电源
有的人一看图，立马写出：U 电源=6V+4V=10V ，对不对？R 0消失了？它不分担电压吗？
方法二：
10U R R I ∆=+∆→1012=30
0.4R R +=ΩV
A
R 1=20Ω，R 0=10Ω，U 电源=6V+4V+0.2A ×10Ω=12V （当I =0.2A 时）
三、变化量归类1.
2.
3. 4.
四、巩固演练。

专题11 串联电路计算题——基础计算一、并联电路故障简介并联电路只能发生断路，共有三种情况（以图为例）：R1断路；R2断路；R1和R2都断路。

二、常用到的分析方法1. 并联电路中，各条支路互不影响，干路的电流等于各支路中的电流之和，I=I1+I2。

移动变阻器的滑片时，电流表A2示数的变化量与电流表A示数的变化量是相等的。

2. 电压表的示数是电源电压。

在电路接通时，无论电路中哪个用电器发生故障，电压表的示数都是不变的。

3. 电流表A1、A2分别测量R1、R2支路中的电流，电流表A测量干路中的电流。

无论哪个用电器发生故障，电流表A的示数一定发生变化（变小）。

三、并联电路故障情况一览表（仅以图示电路分析）电路图电表示数变化情况故障A A1A2V变小变小不变不变R1断路变小不变变小不变R2断路变小变小不变不变R1、R2断路R2A2AR1SA1V三、例题分析【例题1】如图3所示电路，闭合电键后电路正常工作，过一会电路出现故障，①若电路中有两个电表的示数变小，请你判断可能发生的故障。

_______________②若电路中有三个电表的示数变小，请你判断可能发生的故障。

_______________【答案】①电流表A1与电流表A的示数变小，则R1断路；电流表A2与电流表A的示数变小，则R2断路；②R1和R2都断路。

【解析】电压表的示数是不变的。

①电路中有两个电表的示数变小，一定是两个电流表的示数变小，干路中的电流表的示数一定变小，所以当R1断路时，电流表A1与电流表A的示数变小；当R2断路时，电流表A2与电流表A的示数变小；②电路中有三个电表的示数变小，一定是三个电流表的示数变小，故障是R1和R2都断路。

【例题2】（2022年上海中考题）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。

若电路中仅有一处故障，且只发生在电阻R1、R2上。

现通过接入一个电表来判断故障。

①应选择如下方案__________；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间②请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障：______。

专题二、电表示数变化问题题型一：开关型（由开关的断开与闭合实现电路的转换，引起电表示数变化。

）1. 在如图1所示的电路中，R1、R2是定值电阻，电源电压U 保持不变。

当开关S1由断开变为闭合时，电压表 ，电流表 。

2.如图2电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、S3，电压表 ，电流表 。

题型二：变阻器型（由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。

）此类按滑动变阻器的变化又可分为五种类型。

（一）串联电路中由滑动变阻器的滑片移动引起电路中电表示数变化。

3.如图5，开关闭合后，当滑动变阻器滑片向左移动过程中，电压表 ，电流表 。

（二）并联电路中由滑动变阻器的滑片移动引起电路中电表示数变化。

4. 在图6所示电路中，电源电压保持不变，当滑动变阻器的滑片由左向右移动到中点的过程中，A1 ，A2 ， V 。

图6（三）由滑动变阻器的滑片移动引起电表示数的非单调变化。

5.如图8所示，当滑动变阻器Ｒ2的滑片自ａ端向ｂ端滑动时，电流表 （四）由滑动变阻器的滑片移动引起电表示数变化范围的界定及应用。

6.在如图9所示电路中，电源电压为10伏，且保持不变，电阻Ｒ1＝20欧，滑动变阻器Ｒ2的最大阻值是30欧，则当滑动片Ｐ在滑动变阻器上滑动时，电流表示数变化的最大范围 、电压表上示数变化的最大范围是图8 图9（五）由滑动变阻器的滑片移动引起电表示数之比的变化。

7、如图11所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电压表与电流表的示数之比 。

（选填“变大”、“变小”或“不变”） 8、如图12所示。

当滑动变阻器滑片向右移动时，电流表A1示数与电流表A2的示数之比 。

（选填“变大”、“变小”或“不变”）图11 图12题型三：假变阻器型（即滑动变阻器的电阻线全部接入电路，其滑片的移动不能改变自身连入电路的电阻，但有可能引起电路电流表、电压表示数的变化。

初三物理优秀生第一次辅导专题：电表示数变化问题【典型例题】一、开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1、在如下左图所示的电路中，R1、R2是定值电阻，电源电压U保持不变。

当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？例2、上右图示电路中，电源电压保持不变。

闭合开关S后，开关S1由断开到闭合，电流表A1和A 示数如何变化？二、变阻器型：由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。

例3、如下左图，开关闭合后，当滑动变阻器滑片向左移动过程中（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大例4、如图所示，电源电压保持不变时，闭合开关S，当滑动变阻器滑片P向右滑动过程中（）A.电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小例5、在图甲、乙所示的电路中，闭合开关后，将滑动变阻器滑片P由A向B滑动的过程中，各表示数如何变化？【针对练习】1．（2014•宜宾）如下左图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线2．（2014•东营）某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如上中图所示电路，热敏电阻的阻值随温度的升高而减小．闭合开关，当温度升高时，电压表和电流表的示数变化情况是（）A．电流表和电压表示数均变小 B．电流表和电压表示数均变大C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小3.如上右图所示是小梅同学设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻。
