无线控制台使用说明书---说明书类

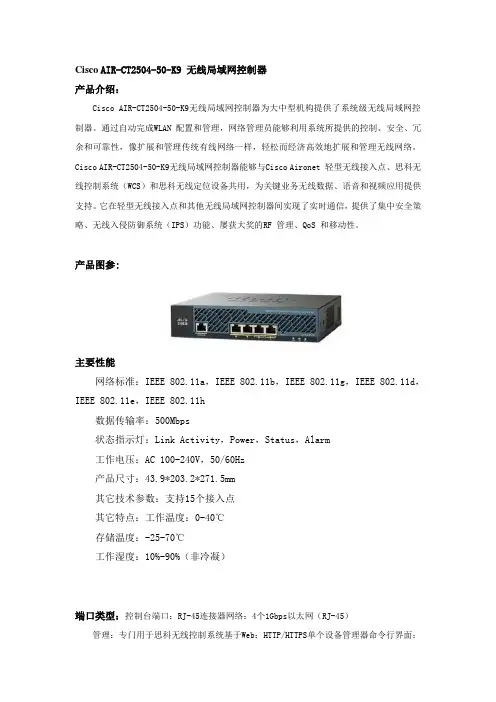

Cisco AIR-CT2504-50-K9无线局域网控制器产品介绍：Cisco AIR-CT2504-50-K9无线局域网控制器为大中型机构提供了系统级无线局域网控制器。

通过自动完成WLAN 配置和管理，网络管理员能够利用系统所提供的控制、安全、冗余和可靠性，像扩展和管理传统有线网络一样，轻松而经济高效地扩展和管理无线网络。

Cisco AIR-CT2504-50-K9无线局域网控制器能够与Cisco Aironet 轻型无线接入点、思科无线控制系统（WCS）和思科无线定位设备共用，为关键业务无线数据、语音和视频应用提供支持。

它在轻型无线接入点和其他无线局域网控制器间实现了实时通信，提供了集中安全策略、无线入侵防御系统（IPS）功能、屡获大奖的RF 管理、QoS 和移动性。

产品图参:主要性能网络标准：IEEE 802.11a，IEEE 802.11b，IEEE 802.11g，IEEE 802.11d，IEEE 802.11e，IEEE 802.11h数据传输率：500Mbps状态指示灯：Link Activity，Power，Status，Alarm工作电压：AC 100-240V，50/60Hz产品尺寸：43.9*203.2*271.5mm其它技术参数：支持15个接入点其它特点：工作温度：0-40℃存储温度：-25-70℃工作湿度：10%-90%（非冷凝）端口类型：控制台端口：RJ-45连接器网络：4个1Gbps以太网（RJ-45）管理：专门用于思科无线控制系统基于Web：HTTP/HTTPS单个设备管理器命令行界面：Telnet、安全外壳（SSH）协议、串行端口安全认证：UL 60950-1：第2版，EN 60950：2005管理：专门用于思科无线控制系统基于Web：HTTP/HTTPS单个设备管理器命令行界面：Telnet、安全外壳（SSH）协议、串行端口安全：WiFi保护接入（WPA）IEEE 802.11i（WPA2, RSN）RFC 1321 MD5信息—摘要算法RFC 1851 ESP三重DES转换RFC 2104 HMAC：用于信息验证的密钥散列RFC 2246 TLS协议1.0版本RFC 2401互联网协议安全架构ESP和AH中的RFC 2403 HMAC-MD5-96ESP和AH中的RFC 2404 HMAC-SHA-1-96RFC 2405 ESP DES-CBC密码算法，采用Explicit IVRFC 2406 IP封装安全有效负载（ESP）RFC 2407针对ISAKMP的解释RFC 2408 ISAKMPRFC 2409 IKERFC 2451 ESP CBC —模式密码算法RFC 3280互联网X.509 PKI证书和CRL档案RFC 3602 AES-CBC密码算法及其与IPsec的搭配使用RFC 3686使用AES计数器模式和IPsec ESPRFC 4347数据报传输层安全RFC 4346 TLS协议1.1版本Cisco Aironet 1242 无线接入点产品介绍：Cisco Aironet 1242AG利用思科统一无线网络的无线射频管理和网络管理特性简化了部署，能够将有线网络中的安全性、可扩展性、可靠性、易部署性和可管理性扩展到无线局域网中。

软件使用说明一：安装软件下载软件并解压后执行安装程序，分为默认安装和定制安装默认安装：默认将软件的服务器端、PC客户端及无线服务器默认安装在了C盘。

定制安装：可以选择安装的路径及软件的服务器端和客户端程序。

注：软件打包自动安装SQL2000数据库，建议安装在未安装过SQL的PC机．二：登录系统软件安装成功之后，首先启动服务器，服务器正常运行时，服务器窗口右下角显示3个绿色小球，如下图WH001图WH001第一次启动服务器端提示是否导入演示数据。

如果客户只是为了体会软件功能，见意导入演示数据，点是：即导入了系统自带的演示数据，如饭店的台位，菜谱，员工等信息。

如果客户准备正式试用软件了，之前已经把演示数据导入软件，把软件卸载之后，重新安装，启动服务控制台时，点否：不要导入系统自带的演示数据，即可以输入自己店的数据。

三：修改系统默认密码在软件主界面的左上角选择[系统] [修改密码]如下图WH002图WH002输入旧密码,新密码,确认密码后,点[确定]即可.四：基础数据设置设置本店的基础数据，如添加本店的基础档案、新菜品、库存原料、台位及包房、员工信息、结账方式等。

1：设置本店的基础档案设置本店的基础档案，根据自己店的实际情况，添加菜品及原料的单位、菜品的烹调方式、退菜原因、供应商类型、客户类型、费用类型。

如何添加菜品的计量单位？选重计量单位，点击新条目，输入完相应信息之后，[保存]即可。

如烹调方式、退菜原因、供应商类型、客户类型、费用类型的添加方法相同。

如下图CS001图CS0012：在基础数据中添加本店的菜品➢工作空间→基础数据→菜品编辑选择目录，点新类别，既[新建]了一个菜的大类，如热菜、凉菜等选择菜的大类，点新菜品，输入菜的相关信息，双击右侧空白处，可以插入菜的图片，[保存]即可。

如果不用电脑或点菜机划菜的话，菜的上菜时限设置为0即可。

如下图CS002图CS0023：在基础数据中添加库存原料根据自己的实际情况，如果想用软件对自己的店的库存原料及成本核算进行管理，需要把库存原料添加到软件里面。

控制台使用说明书控制台使用说明书一、控制台简介控制台是一种命令行界面，用于管理和操作计算机系统。

在Windows 系统中，控制台可以通过打开“运行”窗口，输入“cmd”命令来打开。

在Linux系统中，可以通过终端窗口或者快捷键Ctrl+Alt+T来打开。

二、控制台基本操作1. 打开控制台：如上所述，在Windows系统中可以通过“运行”窗口或者搜索栏输入“cmd”来打开，Linux系统中可以通过终端窗口或者快捷键Ctrl+Alt+T来打开。

2. 命令的格式：命令由命令名称和参数组成，命令名称和参数之间用空格隔开。

3. 命令的帮助：在控制台中输入“help”或者“/?”，可以查看命令的帮助信息。

4. 清除屏幕：在控制台中输入“cls”命令可以清除屏幕上的所有内容。

三、常用命令1. 目录相关命令：（1）dir：列出当前目录下的所有文件和子目录。

（2）cd：进入指定目录，例如cd C:\Program Files。

（3）md/mkdir：创建新目录，例如mkdir newfolder。

（4）rd/rmdir：删除指定目录及其内容，例如rmdir oldfolder。

2. 文件相关命令：（1）type：查看文本文件的内容，例如type readme.txt。

（2）copy：复制文件，例如copy file1.txt file2.txt。

（3）del：删除指定文件，例如del file1.txt。

（4）ren/rename：重命名文件，例如rename file1.txt newfile.txt。

3. 系统相关命令：（1）tasklist：列出当前正在运行的所有进程。

（2）taskkill：结束指定进程，例如taskkill /im notepad.exe /f。

四、高级操作1. 重定向输出：在命令后添加“>”符号可以将输出结果保存到文件中，例如dir > filelist.txt。

如果要将多个命令的输出结果保存到同一个文件中，可以使用“>>”符号，例如dir >> filelist.txt。

LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项●控制台必须接安全大地线。

●应避免带电拨插通讯电缆。

●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。

●注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。

五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。

●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

●通讯电缆应单端接地屏蔽。

●通讯电缆应避免同强电一齐布线。

六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。

八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

®GALILEO 2 控制台 (G2C) 使用指南2GALILEO 2控制台 (G2C) 使用指南G2C潜水电脑——专为控制台专家设计。

欢迎使用SCUBAPRO潜水电脑，感谢您购买G2C。

您现在拥有这与众不同的潜水电脑作为您的潜水伙伴。

本指南提供详尽的有关SCUBAPRO的尖端技术及G2C的主要特点与功能，令您使用时更简单容易。

若想了解更多SCUBAPRO潜水设备的相关信息，请浏览我们的网站:• 在潜水电脑模式下位于115米/377英尺至120米/394英尺的深度时，将显示“转至仪表模式”信息；在超过120米/394英尺的深度处，G2C将自动转至仪表模式，并且在剩余潜水时间中无法被用作减压电脑。

• 在氧分压超过1.6巴（相等于在67米/220英尺吸入压缩空气）时潜水是极端危险的，会导致严重伤害或死亡。

• 切勿在未携带备用仪器时潜水。

潜水时务必总是携带深度、时间和气瓶压力备用仪器以及潜水表。

G2C潜水仪器是个人保护设备，符合基本安全规范欧盟指引89/686/EEC。

RINA SpA, Via Corsica 12, I-16128 Genoa，通告机构号码0474，经认证符合欧盟标准EN 250: 2014 （EN 250: 2014: 呼吸器——开路式自载压缩空气潜水装置——要求、测试和标记）；G2C潜水仪器符合欧盟指令2014/30/EU。

标准EN 13319: 2000G2C潜水仪器符合欧洲标准EN 13319: 2000 （EN 13319: 2000-深度计及深度与时间合并测量仪器——功能及安全要求、测试方法）。

3目录1 . G2C说明 (8)1 .1 充电方法 (8)1 .2 操作模式 (10)1 .3 启动G2C (11)1 .4 不可潜水警告 (13)1 .5 不可飞行时间 (13)1 .6 紧急求救 (14)1 .6 .1 紧急信息 (14)1 .7 机主资料 (15)1 .8 安装高压管 (15)1 .9 使用快卸与潜水电脑的连接 (15)1 .10 使用快卸切断与潜水电脑的连接 (16)1 .11 SCUBAPRO Human Factor Diving TM (16)1 .12 关闭G2C (16)2 . G2C设定及菜单 (17)2 .1 氧气设定 (20)2 .1 .1 休闲（出厂设定） (20)2 .1 .2 多种气体（预设多气体） (20)2 .1 .3 Trimix (21)2 .1 .4 最大操作深度设定 (22)2 .2 潜水设定 (23)2 .2 .1 微气泡等级 (23)2 .2 .2 潜水模式（算法选择） (23)2 .2 .3 安全停留计时器 (24)2 .2 .4 氧分压最大值 (24)2 .2 .5 水质类型 (24)2 .2 .6 高氧重设时间 (25)2 .2 .7 最长水面停留时间 (25)2 .2 .8 氧气中毒单位设定 (26)2 .2 .9 全静音模式 (28)2 .2 .10 Trimix (29)2 .2 .11 动态中间深度停留 (29)2 .2 .12 预设多气体 (29)2 .3 数码指南针 (30)2 .3 .1 使用指南针 (30)2 .3 .2 自动关闭时间 (30)2 .3 .3 磁偏角 (31)2 .4 海拔计 (31)2 .5 警告设定 (32)2 .5 .1 最大潜水深度警告 (32)2 .5 .2 CNS O2=75% (33)2 .5 .3 免停留时间 = 2分钟 (33)2 .5 .4 进入减压程序 (33)2 .5 .5 最大潜水时间警告 (33)2 .5 .6 气瓶压力 (34)2 .5 .7 水下可滞留时间 = 3分钟 (34)2 .5 .8 进入等级停留 (35)2 .5 .9 忽略等级停留 (35)2 .5 .10 微气泡等级下降 (35)2 .5 .11 L0免停留时间 = 2分钟 (36)2 .5 .12 进入L0减压程序 (36)42 .6 时钟设定 (36)2 .6 .1 闹钟 (37)2 .6 .2 时间 (37)2 .6 .3 时区 (37)2 .7 其他设定 (38)2 .7 .1 电脑资料 (38)2 .7 .2 气压整合 (38)2 .7 .3 瓶压储备 (39)2 .7 .4 RBT警告或警报 (39)2 .7 .5 呼吸敏感度 (39)2 .7 .6 条形图表 (40)2 .7 .7 气体概要 (40)2 .7 .8 背光时间 (41)2 .7 .9 背光强度 (41)2 .7 .10 水接触 (41)2 .7 .11 出厂设定 (42)2 .7 .12 功能升级 (42)2 .7 .13 更新软件 (43)2 .7 .14 格式化闪存盘 (43)2 .8 个人化 (43)2 .8 .1 屏幕显示设定 (43)2 .8 .2 语言 (44)2 .8 .3 开机图片 (44)2 .8 .4 设定用户偏好单位 (45)2 .8 .5 工作负荷 (45)2 .8 .6 显示机主资料 (46)2 .8 .7 紧急资料 (46)2 .8 .8 显示颜色 (46)2 .9 图片 (47)2 .10 潜水计划表 (47)2 .10 .1 免停留计划 (47)2 .10 .2 减压计划 (48)2 .11 帮助 (49)2 .12 Bluetooth (49)2 .13 潜水记录' (49)3 . 使用G2C潜水 (51)3 .1 位于水面时的潜水模式 (51)3 .1 .1 休闲（出厂设定） (51)3 .1 .2 预设多气体 (51)3 .1 .3 Trimix (52)3 .1 .4 水面停留时间、不可潜水和CNS%计数器 (52)3 .2 潜水过程中的按钮功能 (52)3 .3 海拔潜水 (55)3 .3 .1 潜水后的海拔等级和海拔高度警告 (55)3 .3 .2 海拔高度与减压算法 (55)3 .3 .3 禁止的海拔高度 (56)3 .3 .4 在山湖区的减压潜水 (57)3 .4 高氧潜水 (57)3 .4 .1 技术潜水 (58)3 .4 .2 使用多种混合气潜水 (59)3 .4 .3 用Trimix模式潜水 (63)3 .5 警告及警报 (64)3 .5 .1 警告设定 (64)53 .5 .2 最大深度 (65)3 .5 .3 CNS O2 = 75% (65)3 .5 .4 免停留时间 = 2分钟 (65)3 .5 .5 进入减压 (65)3 .5 .6 潜水时间 (65)3 .5 .7 气瓶压力 (66)3 .5 .8 水下可滞留时间 = 3分钟 (66)3 .5 .9 进入等级停留 (67)3 .5 .10 忽略等级停留 (67)3 .5 .11 微气泡等级下降 (67)3 .5 .12 L0免停留 = 2分钟 (68)3 .5 .13 进入L0减压程序 (68)3 .6 警报 (68)3 .7 上升速率 (69)3 .7 .1 最大操作深度/氧分压 (70)3 .7 .2 CNS O2 = 100% (70)3 .7 .3 到达备用瓶压 (71)3 .7 .4 错过减压停留 (71)3 .7 .5 水下可滞留时间 = 0分钟 (72)3 .7 .6 电池电量低 (72)3 .8 显示信息 (73)3 .8 .1 潜水时的显示设定 (73)3 .8 .2 设定书签 (77)3 .8 .3 计时器 (77)3 .8 .4 安全停留计时器 (77)3 .8 .5 背光 (77)3 .8 .6 指南针 (78)3 .9 微气泡水平潜水 (78)3 .9 .1 用微气泡等级L0及L5潜水的比较 (79)3 .10 PDIS（动态中间深度停留） (79)3 .10 .1 介绍PDIS（动态中间深度停留） (79)3 .10 .2 PDIS如何运作？ (80)3 .10 .3 使用一种以上的混合气潜水的特别考量（G2C） (80)3 .10 .4 使用PDIS潜水 (81)3 .11 仪表模式 (82)4 . G2C配件 (83)4 .1 皮肤温度心率带 (83)4 .2 Bluetooth U盘 (84)5 . G2C界面及LogTRAK介绍 (84)5 .1 使用USB界面为G2C充电并使用G2C (84)5 .2 Bluetooth (85)5 .2 .1 将G2C与LogTRAK连接 (86)5 .2 .2 下载潜水资料 (87)5 .2 .3 在G2C中更改警告/设定，并读取电脑信息 (87)5 .2 .4 USB闪存盘的操作 (88)66 . G2C的护理 (89)6 .1 格式化闪存盘 (89)6 .2 技术信息 (90)6 .3 保养 (90)6 .4 更换心率带电池 (91)6 .5 质保 (91)7 . 词汇 (92)8 . 索引 (94)7G2C是您在水底活动时可用的先进技术仪器，为您提供准确的深度、时间及减压信息。

ZoneDirector 1000能夠佈署在L a y e r2/3網路中的任何一處，所有ZoneFlex 無線基地台能夠自動尋找到ZoneDirector 並自動連接。

第一台「低IT 需求」多媒體無線區域網路中控式系統Ruckus Wireless ZoneDirector 1000為第一台中控式多媒體無線區域網路(WLAN)解決方案控制器，專為各企業與公共無線區域網路廠商所設計。

對提供商業級公共無線區域網路(hot spot)服務的廠商來說，ZoneDirector 1000也是最為完美的產品，可協助提供如Wi-Fi 網路電話、IP 視訊、企業網路安全存取，並在飯店、機場、校園與一般公共場所提供Wi-Fi 服務。

優點使用簡單，管理也簡單集中式管理、快速設定、低IT 需求與自動化，可針對全無線區域網路即時進行最佳化Ruckus SmartMesh TM 可降低單位成本並簡化佈署整合SmartMesh 技術自動化進行佈署，不需要每台Smart Wi-Fi 無線基地台都必須接入乙太網路線5分鐘內完成無線區域網路佈署網頁介面組態設定精靈，幫助任何電腦使用者在數分鐘內設定整座區域無線網路，Ruckus ZoneFlex 無線基地台將會自動尋找ZoneDirector 控制器動態佈署選項ZoneDirector 可與現有的網路與安全基礎建設相互溝通，並提供跨無線基地台的動態無線訊號管理能力，解決無線基地台的定位問題三合一整合通訊支援智慧型天線陣列與支援網路頻寬管理(Quality of Service, QoS)的ZoneFlex 無線基地台，能夠穩定可靠地傳輸語音、視訊與資料網路流量監視網路流量與障礙排除更為容易客製化控制台界面可快速預覽網路狀態，並可深入每種狀態選項進一步診斷、排除無線網路問題使用者安全自動化不必再為個別PC 用戶端裝置設定與更新唯一的加密金鑰完全整合整合網路管理、動態無線頻率管理、定位管理與低價解決方案的無線基地台控制器先進的WLAN 特點與功能角色式使用者政策、內部認證資料庫、偵測非法無線基地台與每台無線基地台的使用者數版權宣告©2008, Ruckus Wireless, Inc.版權所有，Ruckus Wireless 與Ruckus Wireless 商標設計已註冊於美國專利暨商標局，其餘商標之擁有權均歸屬於其註冊者。

产品手册Cisco 5500 系列无线控制器Cisco ®5500 系列无线控制器是一款高度可扩展的灵活平台，能够在大中型企业和园区环境中，为关键任务无线网络提供系统级服务。

5500 系列专门采用了独特设计，支持 802.11n 的性能下的最大可扩展性，通过射频的监控和保护能力提供延长的正常工作时间，并且可以同时管理 500 个接入点；它具有卓越的性能，可以提供可靠的视频流和长话级音质；它还具有增强的故障恢复功能，能在要求最严格的环境中提供一致的移动体验。

最大限度提高性能和可扩展性● 支持多达 500 个接入点和 7000 个客户端。

● 经过优化的 802.11n 性能，能够提供相当于 802.11a/g 网络九倍的性能。

● 延长的正常运行时间，每个控制器能同时配置和管理 500 个接入点 增强的移动性和服务● 范围更大的移动域，可以同时关联更多客户端。

● 速度更快的射频资源管理 (RRM) 更新，可在用户漫游时提供不间断的网络接入。

● 智能射频控制平面，可以自行配置、修复和优化。

● 高效漫游功能可提升应用性能，例如长话级音质、一致的视频流及数据备份。

许可灵活性与投资保护● 可以根据需要，逐步添加附加接入点容量许可。

OfficeExtend 解决方案● 安全、简便、经济高效的移动远程办公人员解决方案。

● 每个控制器支持多达 500 个远程接入点。

● 通过支持统一通信无线电话，节约手机费用。

全面的有线/无线安全性● 在接入点和控制器之间提供全面的 CAPWAP 加密。

● 支持检测恶意接入点和拒绝服务攻击。

● 管理帧保护功能可以检测恶意用户，并向网络管理员发出警报。

企业无线网状网● 动态无线网状网支持在室内和室外为难以布线的区域提供网络连接。

支持环保● 支持自适应功率管理，可以在非高峰时段关闭接入点无线电设备，以减少功耗。

● OfficeExtend 解决方案通过减少通勤时间和节省汽油、驾驶里程和保险成本，可降低成本和支持环保最佳实践。

RG-WS6008系列无线控制器文档版本：V1.01版权声明copyright © 2015锐捷网络保留对本文档及本声明的一切权利。

未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分内容或全部进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。

以上均为锐捷网络的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。

本手册仅作为使用指导。

锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。

前言感谢您使用锐捷网络产品，本手册为您提供了详细的硬件安装指南。

使用范围本手册主要介绍了产品在功能上和物理上的一些特性，提供了安装步骤、故障排除、技术规格，以及电缆和连接器的规格和使用准则。

适用于想对上述内容进行了解且在安装和维护网络硬件方面具有一定经验的用户。

同时假定该款产品的用户熟知相关术语和概念。

技术支持⏹锐捷网络官方网站：/⏹锐捷网络在线客服：⏹锐捷网络官方网站服务与支持版块：/service.aspx⏹7×24小时技术服务热线：4008-111-000⏹锐捷网络技术论坛：⏹常见问题搜索：/service/know.aspx⏹锐捷网络技术支持与反馈信箱：4008111000@文档格式约定本书采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：注意、警告、提醒操作中应注意的事项。

说明、提示、窍门、对操作内容的描述进行必要的补充☑对于产品的支持情况进行必要的补充。

Rx OnlyREF 2100289-0003/2022.11Optima MCXZH 使用说明其他语言版本请访问 /ifuREF 2100289-0003/2022.11 © Bien-Air Dental产品编号 1600959-001 （白色）产品编号 1600751-001 产品编号 1501938-001产品编号 1600965-001（淡蓝色）产品编号 1600751-001 产品编号 1501938-001产品编号 1600966-001 （粉橙色）产品编号 1600751-001 产品编号 1501938-001产品编号 1600967-001 （石灰绿）产品编号 1600751-001 产品编号 1501938-001产品编号 1600968-001（粉色）产品编号 1600751-001 产品编号 1501938-001产品编号 1600036-006产品编号 1501988-001产品编号 1502056-0011符号 (2)1.1符号描述 (2)1.2Optima配件符号描述 (3)2产品简介、预期用途与表示法 (4)2.1产品简介 (4)2.2预期用途 (4)2.3预期患者人群 (4)2.4预期用户 (4)2.5预期医疗条件 (4)2.6患者禁忌症与警告 (4)2.7事故情形 (5)2.8表示法 (5)3警告与使用预防措施 (6)4描述 (7)4.1Optima MCX系统概览 (7)4.2套装提供的 (8)4.3选配件 (8)4.4技术数据 (8)4.5性能 (9)4.6环境保护和处置信息 (9)4.7电磁兼容性（技术说明） (9)4.7.1电磁兼容性警告 (9)4.7.2电磁兼容性 – 辐射和抗干扰能力 (10)5安装 (14)5.1安装Optima MCX系统 (14)6操作 (16)6.1MCX微型电动马达速度 (16)6.2MCX微型电动马达旋转方向 (16)6.3标准用途 (16)7错误和故障处理列表 (17)7.1设备运行错误...................................................................178 维护 . (18)8.1维修 (18)8.2清洁-消毒 (18)8.3重要提示 (18)8.4更换4VL密封件 (18)9基本信息和保修 (20)9.1基本信息 (20)9.2保修条款 (20)目录11符号1.1符号描述序列号。

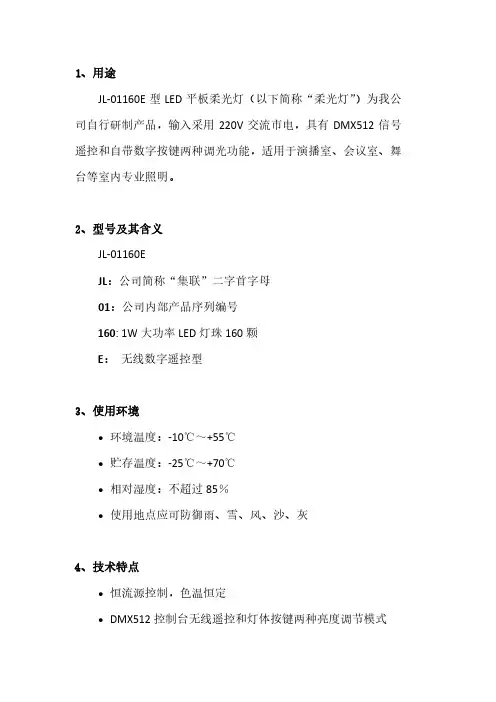

1、用途JL‐01160E型LED平板柔光灯（以下简称“柔光灯”）为我公司自行研制产品，输入采用220V交流市电，具有DMX512信号遥控和自带数字按键两种调光功能，适用于演播室、会议室、舞台等室内专业照明。

2、型号及其含义JL‐01160EJL：公司简称“集联”二字首字母01：公司内部产品序列编号160: 1W大功率LED灯珠160颗E： 无线数字遥控型3、使用环境●环境温度：‐10℃～+55℃●贮存温度：‐25℃～+70℃●相对湿度：不超过85％●使用地点应可防御雨、雪、风、沙、灰4、技术特点●恒流源控制，色温恒定●DMX512控制台无线遥控和灯体按键两种亮度调节模式●大功率高亮度灯珠，绿色环保，超长寿命●重量轻，散热快●平板结构，照度均匀●光输出柔和、均匀，无眩光，不刺眼●铝合金灯体，造型美观●无线传输DMX512控台数据5、装箱清单灯体……………………………………1件无线接收器……………………..…1个紧固手柄……………………………2个垫片……………………………………4个拉杆……………………………………1个WD-09电源插座…………….… 1个用户说明书……………………….1份6、主要技术参数●工作电源：AC220V，±10%；50Hz●调光范围：0~100%●色温：3200~5600K（可选、可定制）●灯珠：1W、100~110lm、50000h（理论寿命）●出光角度：120°7、安全规范为了人员及相关设备安全，请遵守以下安全规范：●适用于室内照明，在没有采取适当防护情况下，严禁室外使用；●安装前，应仔细核对供电电源参数；●安装时，确保供电电源断开；●工作中，灯体散热，严禁直接接触外壳；●清洁时，严禁使用水或水性清洁剂，可以使用稍有湿度的软布或纸巾；●维修时，因内有电子电路，严禁自行打开，应交有资质的专业人员处理或与厂家联系。

8、安装方法1）在灯体与拉杆之间插入垫片，采用紧固手柄将灯体与拉杆固定。

无锡信捷电气股份有限公司资料编号：MC15 20230517 1.1信捷电气AP-BOX系列无线接入点设备用户手册目录————————————————简介————————————————性能参数————————————————参数配置————————————————详细参数说明————————————————手册更新日志————————————————12345671234基本说明●感谢您购买了信捷AP-BOX系列无线接入点设备。

●本手册主要介绍AP-BOX系列产品信息。

●在使用产品之前，请仔细阅读本手册，并在充分理解手册内容的前提下，进行接线。

●请将本手册交付给最终用户。

本手册适合下列使用者参考●系统设计者●安装及配线工作者●试运行及伺服调试工作者●维护及检查工作者手册的获取途径●电子版手册登陆信捷官方网站下载。

责任申明●手册中的内容虽然已经过仔细的核对，但差错难免，我们不能保证完全一致。

●我们会经常检查手册中的内容，并在后续版本中进行更正，欢迎提出宝贵意见。

●手册中所介绍的内容，如有变动，请谅解不另行通知。

联系方式如果您有关于本产品的使用问题，请与购买产品的代理商、办事处联系，也可以直接与信捷公司联系。

●总机：*************●热线：400-885-0136●传真：*************●网址：https://●邮箱：***************●地址：江苏省无锡市滨湖区建筑西路816号WUXI XINJE ELECTRIC CO., LTD. 版权所有未经明确的书面许可，不得复制、传翻或使用本资料及其中的内容，违者要对造成的损失承担责任。

保留包括实用模块或设计的专利许可及注册中提供的所有权力。

二○二一年五月目录1. 简介 (1)1.1 功能简介 (1)1.2 功能设计 (2)1.2.1 以太网口 (2)1.2.2 重置按钮 (2)2. 性能参数 (3)2.1 尺寸及安装 (3)2.2 电源 (3)2.3 通讯端口 (4)2.4 状态指示 (4)3. 参数配置 (5)3.1 以太网透传 (5)3.1.1 AP-BOX-A参数设置 (5)3.1.2 AP-BOX-C配置参数 (7)3.2 串口透传 (9)3.2.1 AP-BOX-A设置 (10)3.2.2 AP-BOX-C配置参数 (12)4. 详细参数说明 (17)4.1 配置总览 Overview (17)4.2 一般设置 General Setup (17)4.2.1 系统信息 System Information (17)4.2.2 接口开关 Interfance On/Off (18)4.2.3 网络设置 Network Settings (18)4.2.4 时间设置 System Time (18)4.3 无线局域网配置 (19)4.3.1 操作模式 Operation Mode (19)4.3.2 无线局域网 WLAN (20)4.4 高级设置 Advance Setup (22)4.4.1 DHCP服务器 DHCP Server（仅针对AP模式） (22)4.4.2 过滤器 Packet Filters (23)4.4.3 SNMP代理 (25)4.4.4 链路故障直通 Link Fault Pass-Through (26)4.5 日志和通知 Logs and Notifications (26)4.5.1 系统日志 System Logs (26)4.5.2 Syslog协议 (28)4.5.3 电子邮件通知 E-mail Notifications (29)4.5.4 异常通知 Trap (30)4.6 状态项 Status (31)4.6.1 无线局域网状态 Wireless LAN Status (31)4.6.2 关联客户端列表项 Associated Client List (31)4.6.3 DHCP客户端列表 DHCP Client List (31)4.6.4 系统日志 System Logs (32)4.6.5 电源状态 Power Status (32)4.6.6 局域网状态 LAN Status (33)4.6.7 系统状态 System Status (33)4.6.8 账户状态 Account Status (33)4.6.9 网络状态 Netword Status (33)4.7 维护功能 Maintenance (34)4.7.1 控制台设置 Cinsole Setting (34)4.7.2 Ping命令 Ping Command (35)4.7.3 版本固件升级 Firmware Upgrade (36)4.7.4 配置的导入与导出 Configuration Import &Export (36)4.7.5 复位初始化 Load Factory Default (37)4.7.6 账户设置 Accout Settings (37)4.7.7 修改密码 Changing the Password (38)4.7.8 定位设备 Locate Device (39)4.7.9 其他设置 Miscellaneous Settings (39)4.7.10 故障排除 Troubleshooting (39)4.8 保存配置参数 Save Configuration (42)4.9 重新启动 Restart (43)4.10 注销 Logout (43)手册更新日志 (44)1. 简介1.1 功能简介AP-BOX系列产品是为网络设备间的通讯提供高可靠性、高实时性设计的产品。

思科 Catalyst 9800-40 无线控制器针对基于意图的网络全新打造目录产品概述：主要功能 (4)平台详细信息 (5)产品优势 (9)规格 (11)软件要求 (15)许可 (16)保修 (19)订购信息 (20)Cisco Capital (20)文档历史记录 (21)图 1：思科 Catalyst9800-40Catalyst 9800-40 是一款非模块化无线控制器，具备无缝软件更新功能，可满足大中型企业的需要。

Catalyst 9800 针对基于意图的网络全新打造，汇集了思科 IOS XE 和思科 RF 的卓越性能，为您不断发展壮大的组织提供一流的无线体验。

Catalyst 9800 是功能齐全的企业就绪型控制器，可以助力业务关键运营，彻底改变最终客户体验：•通过冷热补丁实现高可用性和无缝软件更新，确保您的客户端和服务在计划内和计划外事件过程中都永不间断。

•使用 Catalyst 9800 保护无线环境、设备和用户。

借助加密流量分析和软件定义接入 (SD-Access)，您的无线基础设施将成为最强大的第一道防线。

这款控制器具有内置安全功能，包括：安全启动、运行时防御、映像签名、完整性验证和硬件防伪功能。

•可以部署在任意位置，提供无处不在的无线连接。

Catalyst 9800 具有多种扩展选项，包括本地部署、公共云/私有云部署和交换机嵌入式部署，可最大限度满足您组织的需求。

•基于模块化操作系统，开放式可编程 API 实现第 0-N 天网络操作自动化。

模型驱动流传输遥测确保您能深入了解网络和客户端的运行状况。

产品概述：主要功能最大无线接入点数量最多 2000 个最大客户端数量32000最大吞吐量最高 40 Gbps最大 WLAN 数量4096最大 VLAN 数量4096非模块化上行链路 4 个 10GE/1GE SFP+/SFP 上行链路电源交流电源，带可选冗余交流电源最大功耗381W部署模式集中模式、FlexConnect 模式和交换矩阵Fabric模式外型1RU许可证支持智能许可证软件IOS-XE®管理DNA-C、Prime 基础设施和第三方（开放式标准 API）互通性基于 AirOS 的控制器无线接入点Aironet 第一代和第二代 802.11ac 无线接入点无间断工作通过无缝软件更新更快解决关键问题；在不造成中断的情况下引入新的无线接入点；支持灵活的软件升级。

防火墙IPS NGFW 威胁防护接口2.5 Gbps350 Mbps 220 Mbps 160 Mbps7个 GE RJ45 接口 | WiFi (不同型号) |带双无线电装置 (不同型号)| 带内部存储 (不同型号)详情请参阅规格表FortiGate 50E 系列采用紧凑的无风扇桌面安装形式，为企业分支机构和中型企业提供了出色的安全和 SD-WAN 解决方案。

通过简单，价格合理且易于部署的解决方案，利用行业领先的安全 SD-WAN 防御网络威胁。

安全§可识别网络流量中数千个应用程序，进行深度检测并能精准地执行防火墙策略§有效阻止加密以及非加密流量中的间谍软件，漏洞利用及恶意网站的攻击§FortiGuard Labs 提供了 AI 驱动的安全服务可源源不断的供应威胁情报，识别阻止已知和未知的恶意攻击，提供安全防护性能§通过专用安全处理器（SPU）技术提供业界最佳的威胁防护性能，实现超低延时§为SSL加密流量提供行业领先的安全性能和威胁保护认证§经过独立测试和验证的最佳安全效能和性能 §荣获 NSS Labs，ICSA，Virus Bulletin 和 AV Comparatives 无与伦比的第三方认证网络§一流的 SD-WAN 功能，可通过 WAN 路径控制实现应用程序控制，带来高质量的体验§提供高级网络功能，高性能和可扩展的 IPsec VPN 功能 管理§包括高效，易于使用的管理控制台，并提供全面的网络自动化和可视化§与 Security Fabric 统一控制台零配置部署§预定义的合规检查清单分析部署情况并突出最佳实践，从而改善整体安全态势Security Fabric§使 Fortinet 和 Fabric-ready 合作伙伴的产品能够提供更广泛的可视化、集成端到端检测、威胁情报共享和自动矫正§自动构建网络拓扑可视化，用以发现 IoT 设备并提供对 Fortinet和 Fabric-ready 的合作伙伴产品的完整可见性技术参数表 | FortiGate/FortiWiFi® 50E 系列部署统一威胁管理（UTM）§专用硬件可实现行业最佳性能，并通过云管理实现轻松管理§为小型企业提供整合的安全和网络管理，并始终提供顶级威胁防护§借助先进威胁防护主动实时地阻止新发现的复杂攻击安全 SD-WAN§云应用程序安全直连互联网，降低延时并减少 WAN 成本支出§经济高效的威胁防护功能§WAN 路径控制器和链路健康监控可提高应用程序性能和体验质量§安全处理器带来业界最佳的 IPsec VPN 和 SSL 检查性能§简化管理和零接触部署FortiGate 50E 部署在分支机构中 (安全 SD-WAN)T u nn e ls►安全接入交换◄M技术参数表 | FortiGate/FortiWiFi ® 50E 系列3硬件FortiExplorer 助您几分钟完成安装FortiExplorer 向导可轻松进行设置和配置，并提供易于遵循的说明。

控制台使用说明书一、简介控制台是一种计算机用户界面，旨在通过命令行界面进行交互。

本文将详细介绍如何使用控制台，并提供一些常用的控制台命令和技巧。

二、常用控制台命令2.1 目录和文件管理控制台提供了许多命令来管理文件和目录，以下是一些常用命令：1.ls: 列出当前目录下的文件和子目录。

2.cd: 进入指定目录。

3.pwd: 显示当前所在目录的路径。

4.mkdir: 创建新目录。

5.rmdir: 删除空目录。

6.cp: 复制文件或目录。

7.mv: 移动文件或目录。

8.rm: 删除文件或目录。

2.2 文件操作控制台还提供了一些命令来操作文件，以下是一些常用命令：1.cat: 查看文件内容。

2.grep: 在文件中搜索指定内容。

3.head: 显示文件的前几行。

4.tail: 显示文件的后几行。

5.wc: 统计文件的字符数、词数和行数。

2.3 进程管理控制台可以用于管理运行中的进程，以下是一些常用命令：1.ps: 显示当前运行的进程。

2.kill: 终止指定进程。

3.top: 实时显示运行中的进程和系统资源占用情况。

2.4 网络管理控制台还可以用于管理网络连接和配置，以下是一些常用命令：1.ping: 测试与指定主机的连接。

2.ifconfig: 显示和配置网络接口。

stat: 显示网络连接、路由表和接口统计信息。

三、控制台技巧3.1 历史命令控制台可以记录和使用历史命令，使用上下方向键可以浏览历史命令，并按回车键执行。

3.2 TAB补全控制台支持TAB键自动补全命令和文件名，减少输入的工作量。

3.3 快捷键控制台提供了许多快捷键来提高效率，以下是一些常用快捷键：1.Ctrl+C: 终止当前命令。

2.Ctrl+Z: 暂停当前命令。

3.Ctrl+D: 退出当前会话。

3.4 命令别名控制台可以通过命令别名来简化命令的输入，例如将ls -l设置为ll，可以通过输入ll来执行ls -l命令。

四、注意事项在使用控制台时，需要注意以下事项：1.谨慎使用删除命令，以免误删重要文件。

INTRODUCTIONThank you for using our products. Use this product according to this instruction manual. Please keep this instruction manual for future reference. The SP4–LOC Remote Microphone and Local Operating Console is designed to be used with the Facility Communications System using the SafePath SP40S panel. It contains the SafePath SPRM Remote Microphone Module and eight, black Push On/Push Off buttons which provide a contact closure to activate the SP40S digital messages in the Push On position. These buttons have an LED that illuminates when in the ON position. A message name plate holder is located above the pushbuttons. An optional red mushroom type, cutoff pushbutton is available for HVAC emergency shutoff.The Remote Microphone (SPRM) incorporates a Push-To-Talk (PTT) microphone and system status LED indicators. The SPRM provides a microphone override for any tone generation, digital voice module prerecorded message, background music, or telephone paging. It is equipped with a keyed lock that, when activated, allows the use of the module. The key cannot be removed in the ON position. The SPRM is fully supervised from the SP40S panel and contains front panel LEDs for remote indications of System Normal, System Trouble and Alarm conditions. Voice frequency response must be 275 Hz to -6.5 kHz +/- 2.4 dB. Power requirements must be 24VDC and are supplied by theSP40S. Input current for standby mode must be 26mA and 35mA in the alarm mode (20mA Max – All Buttons ON). Shielded 6-wire cable must be used. Approvals for the system must include; UL Standard 864, UL Standard 1711, FCC Part 15, and CSFM. The panel must be OSHA 1910.165 and ADA compliant.The SP4-LOC is available in two models: flush-mount and surface-mount. The flush-mount model has a 1/2-inch skirt around the door section, while the surface-mount model door section is flush with the backbox. Both models use the same white 3-1/2-inch deep backbox with three 1/2-inch and 3/4-inch double knockouts, one each in the back center, and top and bottom of the backbox.The flush-mount door section has exterior dimensions of 15-1/2 inches wide and 16-1/4 inches high. The surface mount model has dimensions of 14-1/2 inches wide, 15-1/2 inches high and 3-1/2 inches deep. Both models have a pull slam latch to open the continuous hinged door. Both models are available in white.The SP4-LOC can be installed up to 2,000 feet (609.6 meters) from the SP40S panel using 14-18 AWG shielded wiring.NOTATION CONVENTIONSThis manual uses the following notation conventions:INDICATES A POTENTIALLY HAZARDOUS SITUATION THAT, IF NOT AVOIDED, COULD RESULT IN SERIOUS PERSONAL INJURY OR DEATH TO YOU AND OR OTHERS.Indicates a potentially hazardous situation that, if not avoided, could result in minor or moderate injury. It may also be used to alert against unsafe practices.SAFETYDE-ENERGIZE ALL ELECTRICAL CIRCUITS AND EQUIPMENT ASSOCIATED WITH INSTALLING THE SP4-LOC. IF THE HVAC PUSHBUTTON OPTION IS BEING ADDED, THE CIRCUIT CAN CONTAIN HIGH VOLTAGE THAT CAN CAUSE SERIOUS INJURY OR DEATH TO THE INSTALLER.Additional copies of this manual may be obtained from in the Technical Support section, or from:Cooper Notification273 Branchport Ave.Long Branch, N.J. 07740Tel: (800) 631-2148Fax: (732) 222- 2588E-mail:***************************TECHNICAL SPECIFICATIONS MechanicalEnvironmentalElectricalTRIM RING 1/2"Figure 1: Outside Dimensions for the SP4-LOC Front DoorMOUNTINGComply with all of the latest applicable codes, regulations, laws, standards, and guidelines.1. Remove the FRONT DOOR ASSEMBLY from the backbox by removing the eight (8) nuts holding the assembly in place (flush-mount only).2. Remove the INNER PANEL ASSEMBLY (Figure 2) from the backbox.Figure 2: Inner Panel Assembly3. Mount the backbox assembly. See Figure 3 for mounting holes. Ensure the assembly is properly orientated.NOTE: All mounting holes are laser cut as knockouts. Punch out the holes required for either flush or surface mounting.15.25"FLUSHMOUNTHOLES (8)1/4"x1/2"Figure 3: Mounting Holes for Mounting the Backbox, Flush and Surface4. Connect the conduit fittings to the desired cable knockouts and run the appropriate pushbutton and SPRM wiring into the backbox.If the optional HVAC pushbutton is installed, run the HVAC wiring through a separate conduit away from the pushbutton and remote microphone wiring. Do not use the rear panel knockout. This prevents electrical interference and false troubles from appearing on the SP40S.NOTE:If the SP4-LOC is being flush-mounted and finish work on the location has to be completed, stop here and complete the work before connecting and mounting the inner panel and outer door.INSTALLING AND WIRING THE INNER PANEL1. If applicable, mount and wire the optional HVAC Emergency Shutoff Pushbutton.2. Connect the pushbutton IN wiring to the terminal blocks (TB2 and TB3) as shown in Figure 4 (SP40S).3. Connect the pushbutton RET (TB4 and TB5) wiring to the next LOC’s IN pushbutton terminal blocks.4. Connect 28V wiring to the terminal blocks as shown in Figure 4 (SP40S). 28V wiring is needed on the Pushbutton Board to illuminateindicator LEDs when a button is pressed.Figure 4: Wiring Diagram (Pushbuttons) SP4-LOC to SP40S5. Connect the SPRM to the SP40S. Figure 5 shows the proper wiring connections for the SPRM to the SP40S.6. To activate supervision at the SP40S, switch the corresponding DIP switch (SP40S – SW7 positions 1 through 8) to the ON position.7. To eliminate the need for external 10K EOLRs, the user can activate on board EOLRs by the DIP switch (positions 1 through 8) on thePushbutton Board of the SP4-LOC (shown in Figure 4). Turn the switch ON if the 10K EOLR is needed. If the 10K EOLR is notneeded or if it is not the end-of-line, turn the corresponding DIP switch position OFF.Figure 5: Wiring Diagram SPRM to SP40SWiring is power limited.8. Mount the INNER PANEL to the backbox using the four #8-32 truss head screws.9. Mount the FRONT DOOR to the backbox using the eight washers and #8-32 nuts in the locations shown in Figure 8 (flush-mountonly).NOTE: Figure 6 shows a diagram of a surface mount FRONT DOOR with a dotted line indicating the trim ring for a flush-mount door.ON BACK OF FRONT RINGFigure 6: Front Door LayoutOPERATING INSTRUCTIONSSP40S PanelAUXSUPFigure 7: Switch and Jumper Locations on the SP40S for SPRM Operation See Figure 7 for switch and jumper locations.1. Set the NAC/CC Switch (SW6) on the SP40S PC Board to the CC position.2. Set the AUX IN jumper J4 to the 1V position.3. Remove AUX SUP jumper (JP4)Testing1. Energize the SP40S Panel. Install the backup batteries.2. Test each pushbutton circuit to insure the SP4-LOC is operational.3. Insert key and turn to the ON position for the controls to function. (The key is removable only in the OFF position.)F R O N T D O O R A S S E M B L Y (S U R F A C E A N D F L U S H )E S . O N 8-32 -32 D T C HFigure 8: Exploded View of the SP4-LOC9/12。
