支柱及其基础类型我国电气化铁道干线均采用架空式接触网，支柱是接触网结构中应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。

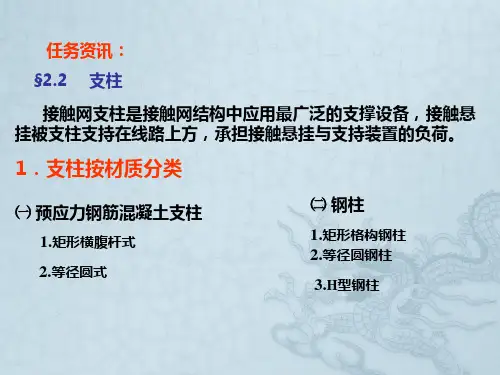

一、支柱按材质分类接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢柱两大类。
为了节约钢材，我国广泛采用钢筋混凝土支柱，但五股道以上的软横跨支柱、桥梁支柱和双线路腕臂支柱则采用钢支柱。
在事故情况下，为迅速抢修恢复送电通车，可用木支柱进行临时过渡。
1.钢筋混凝土支柱预应力钢筋混凝土支柱，不同于普通的钢筋损凝土支柱，它采用高强度的钢筋，在制造时预先侄钢筋产生拉力。
它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。
接触网广泛采用这种支柱，一般称为钢筋混凝土支柱。
由于钢筋混凝土支柱本身是一个整体结构，在施工安设时不需要另浇制基础，加快了施工进度。
领筋混凝土支柱使用寿命长，使用中无需进行维修，因而得到了广泛的采用。
钢筋混凝土支柱的缺点是比较笨重，且经不起碰撞，因此在运输装卸和安装工程施工中应小心谨慎，在用吊车作业繁忙的站场上，也不宜采用钢筋混凝土软横跨支柱。
各种钢筋混凝土支柱如图2—1—1与图2—1—2所示。
图2—1—1 钢筋混凝土腕臂支柱图2—1—2 钢筋混凝土软横跨支柱钢筋混凝支柱从外观形态上可分为矩形横腹杆式、矩形斜腹杆式及等径圆形杆三种。
横脂杆式支拄便于攀登，利于维修和检查。
斜旗杆式支柱强度高、支柱承受力短大、使用寿命长。
矩形支柱在安装时均受方向性的限制。
等径圆形杆是一种上下直径相等的圆形支柱，该柱加工制造较容易，安装时不受方向性的限制，且受力均匀，但圆杆不利于攀杆检查和维修。
我国目前大多采用横腹杆式支柱，在个别线路中使用了圆形支柱，斜腹杆式支柱已被淘汰。
采用的钢筋混凝支柱型号有H38、H60、H60/9.2、H78、H78/9.2、H93、H93/9.2 、H170等类型。
2.钢柱在接触网工程中，特别是较大站场上，钢柱被大量利用。
钢柱是以角钢焊成的桁架结构，具有质量轻、强度高、抗碰撞、安装运输方便等优点，但存在用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等缺点。
接触网支柱基础简介接触网是铁路电气化系统中的重要组成部分，负责为电力牵引列车提供直流电能。
在接触网系统中，支柱是起到支撑接触网的作用，保障接触网结构的稳定和正常运行。
本文将介绍接触网支柱的基础知识，包括结构、材料、安装以及维护等方面。
结构接触网支柱通常采用金属材料制作，常见的材料包括钢和铸铁。
支柱通常由立柱和底座两部分组成。
立柱是接触网的主要支撑部分，而底座则用于固定支柱在地面上。
在立柱的顶端，有一个与之连接的横梁，用于安装接触网的导线。
横梁上还设置有绝缘子，用于电气绝缘和隔离，防止电流泄露到地面或其他部分。
支柱的结构设计必须考虑到铁路运行过程中的各种力和环境因素，包括风力、动车的运行速度、温度变化等。
因此，在设计支柱时，需要进行力学计算和结构分析，以确保支柱具有足够的强度和稳定性。
接触网支柱通常采用高强度和耐腐蚀的钢材作为主要材料。
钢材具有良好的机械性能，能够承受铁路运行过程中的各种力和振动。
同时，钢材也具有较强的耐腐蚀性，能够抵御雨水、日晒以及铁路环境中的化学物质的侵蚀。
除了钢材，接触网支柱的底座通常采用具有良好耐压性能的混凝土材料制作。
混凝土底座能够固定支柱并分散支撑力，提供稳固的支持。
安装接触网支柱的安装是一个复杂而重要的过程。
在安装过程中，必须确保支柱的垂直度和水平度，以及与其他支柱的间距和位置。
这些参数的准确性直接影响到接触网的正常运行和安全性。
为了确保支柱的垂直度，通常会使用水平仪和测量工具进行调整。
同时，在支柱底座的安装过程中，还需要进行地基的处理，确保底座能够稳固地固定在地面上。
在安装接触网期间，还需要进行绝缘子的安装和电气连接的调试。
这些步骤都需要严格按照规范进行，以确保接触网的正常运行。
接触网支柱的维护工作是确保接触网系统正常运行的重要环节。
维护工作包括定期巡检、清理、涂漆、更换损坏部件等。
定期巡检是发现潜在问题并及时修复的关键。
巡检包括对支柱的外观、接触网的状态和绝缘子的完整性进行检查。
