目录目录目录 (1)第1章概述 (3)1.1概述 (3)1.2主要特点 (3)1.3主要技术指标 (4)1.3.1 技术参数 (4)第2章开箱 (7)2.1外包装箱检查 (7)2.2开箱 (7)2.3装箱物品清单 (7)第3章安装与接线 (7)3.1使用环境 (7)3.2安装尺寸 (8)3.3安装步骤 (8)3.4接线 (9)3.4.1 端子说明 (9)3.4.2 接线端子的制作 (11)3.4.3 电源线的处理和连接 (12)3.4.4 信号线的连接 (12)3.4.5 通讯线的连接 (14)第4章按键与旋钮 (15)4.1键的类别 (16)4.2键的功能 (16)4.2.1 监控操作键 (16)4.2.2 组态操作键 (17)第5章组态设置 (17)5.1组态主菜单 (17)5.2系统组态 (18)5.3通道组态 (19)5.3.1 通道 (19)5.3.2 位号 (20)5.3.3 型号 (20)5.3.4 量程 (21)5.3.5 单位 (21)5.3.6 滤波时间 (22)5.3.7 断线 (22)5.3.8 小信号切除 (22)5.3.9 报警组态 (22)5.3.10 流量累积 (23)5.3.11 速率报警 (23)5.3.12 线性修正 (24)5.4流量组态 (24)5.4.1 流量通道 (24)5.4.2 温压补偿类型 (24)5.4.3 累积列表 (24)5.4.4 累积清零 (25)5.4.5 标况压力 (25)5.4.6 列表清零 (25)5.4.7流量模型 (25)5.4.8 结合开方功能选择流量模型 (26)5.4.9 设计工况条件的组态 (26)5.4.10 工作条件的组态 (26)5.4.11 线性温度补偿 (26)5.4.12 线性压力补偿 (26)5.4.13 退出组态 (27)5.5速率报警组态 (27)5.5.1 速率报警设置 (27)5.5.2 退出组态 (27)5.6线性修正组态 (27)5.7CF卡组态 (28)5.8输出组态 (29)第6章监控操作 (30)6.1画面综述 (30)6.1.1 画面简介 (30)6.1.2 画面切换 (30)6.2开机画面 (31)6.3多通道实时数显画面 (32)6.4单通道实时显示画面 (32)6.4.1 时标的放大与缩小 (33)6.4.2 自动翻页/手动翻页的切换 (34)6.5多通道实时显示画面 (34)6.6多通道棒图显示画面 (35)6.7报警列表画面 (35)6.8追忆画面 (36)6.9流量画面 (37)6.10日、月列表画面 (37)6.11打印画面 (38)第7章故障分析及排除 (40)第1章概述1.1 概述RX4000B/RX6000B无纸记录仪是针对各种工业现场的实际需求设计生产的,集显示、处理、记录、积算、报警和配电等多种功能于一身的新型记录仪。
3、仪表的安装(1)、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔,将密封圈套在仪表上,再将仪表嵌入到开好的安装孔中,然后将面板安装固定夹装在盘面后面,卡在仪表上下两面,向前推动这两个固定夹,使仪表固定在盘面上,再剥掉显示屏上的保护膜即可(如果在同一表盘上安装多台仪表,应参考上图中推荐的仪表间外型尺寸尺寸类型A型B型C型宽1608096高8016096深110110110选择菜单时,用于确认菜单中的选择项修改参数时,用于确认新设定的参数值画面显示时,配合“▲”键可进组态菜单页显示历史数据时,用于确认下一步要修改的追忆时间设定参数时,配合“ ”键用于移动小数点的位置选择菜单时,用于光标下移修改参数时,用于减少光标指定处的数值测量显示时,用于同一通道显示画面的翻页修改追忆时间时,用于减少光标指定处的时间值选择菜单时,用于光标上移修改参数时,用于增加光标指定处的数值修改追忆时间时,用于增加光标指定处的时间值选择菜单时,用于光标左移设定参数时,用于光标左移修改追忆时间时,用光标左移显示历史数据时,用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中,用于停止搜索选择菜单时,用于光标右移设定参数时,用于光标右移修改追忆时间时,用光标右移追忆历史数据时,用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中,用于停止搜索测量显示时,用于不同通道之间显示画面的切换设定结束时,用于进入测量显示画面在实时曲线画面或历史曲线画面下,可修改曲线画面的时标手动调节控制时,用于手动/自动操作和切换确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时,方可上电。
开机时,系统将会用几秒或几分钟左右的时间进行系统初始化,请耐心备注:如果控制输出为阀门正反转输出,要将第3报警类型设为“PWP”,第4报警类型设为“PWN”。
3)“输出”参数报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差-1999 ——999999字0 —— 999999字051—— 2NO:不报警AL:下限AH:上限STO:手自动状态输出-1999 ——999999字0 —— 999999字061—— 2NO:不报警AL:下限AH:上限STO:手自动状态输出-1999 ——999999字0 —— 999999字报警点设定值报警点回差值第五报警通道(不可修改)该报警对应的输入通道(≤2路)报警类型选择报警点设定值报警点回差值第六报警通道(不可修改)该报警对应的输入通道(≤2路)报警类型选择报警点设定值报警点回差值10000501NO10000601NO1000名 称输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型设 定 范 围0101,02,03NO:无输出电流:0~20 mA,0~10 mA,4~20 mA电压:0~5 V,1~5 V,0~10V-1999 —— 999999字0%-1999 —— 999999字100%0201,02,03同上说 明第一输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)变送输出的信号类型(特殊要求请另说明)变送输出时为下限量程值手动控制输出时的下限值( 0%)变送输出时为上限量程值手动控制输出时的上限值(100%)第二输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)变送输出的信号类型(特殊要求请另说明)出 厂 预 置 值01014—20mA 00100010001014—20mA注1、当输入通道等于3,即对应手动控制输出时,输出下限一定要设为0,输出上限一定要设为100.000;4)“设定”参数 (不开放)5)“手操”参数输出下限输出上限输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型输出下限输出上限-1999 —— 999999字0%-1999 —— 999999字100%0301,02,03同上-1999 —— 999999字0%-1999 —— 999999字100%0401,02,03同上-1999 —— 999999字0%-1999 —— 999999字100%变送输出时为下限量程值手动控制输出时的下限值( 0%)变送输出时为上限量程值手动控制输出时的上限值(100%)第三输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)变送输出的信号类型(特殊要求请另说明)变送输出时为下限量程值手动控制输出时的下限值( 0%)变送输出时为上限量程值手动控制输出时的上限值(100%)第四输出通道(不可修改)01:对应于第一通道变送输出02:对应于第二通道变送输出03:模拟控制输出(见注1)变送输出的信号类型(特殊要求请另说明)变送输出时为下限量程值手动控制输出时的下限值( 0%)变送输出时为上限量程值手动控制输出时的上限值(100%)00100010001014—20mA00100010001034—20mA001000100名 称输出类型设 定 范 围mA/V:电压/电流输出FW0:无阀位反馈正反转控制输出FW1:带阀位反馈正反转控制输出说 明控制输出信号类型出 厂 预 置 值mA/V。
智能无纸记录仪使用说明书文件版本号:20210728001目录一.产品介绍 (3)二.技术指标 (4)2.1.充电 (4)2.2采集卡 (4)2.3数据传输模式 (4)2.4硬件性能 (4)2.5环境参数 (5)2.6软件性能 (5)三.使用方法 (6)3.1外形尺寸及安装步骤 (7)3.2接口定义 (7)3.3输入信号接线方式 (7)3.4报警输出 (8)3.5外供电输出 (8)3.6电源输入要求 (8)3.7使用方法 (9)四.协议说明 (18)4.1寄存器列表 (18)4.2通讯协议 (18)五.程序升级说明 (20)六.通讯软件说明 (22)6.1上位机软件安装 (22)6.2系统界面介绍 (22)6.3建立设备和通讯设置 (23)6.4历史数据 (31)6.5系统退出 (36)七.故障分析与排除和注意事项 (37)7.1故障分析与排除 (37)7.2注意事项 (37)一.产品介绍智能无纸记录仪是一款体积小巧功能强大的无纸记录仪,采用先进的物联网云平台,可以远程查看数据,随时随地不受限制查看所需数据,操作简单方便、界面清析直观、在各行各业中得到广泛应用。
智能无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能,吸纳了各种国内外数据记录仪的优点,应用最新的显示技术、微电子技术、数据存储和通讯技术,是一款功能齐全、操作方便、精确可靠、高性价比的产品。
●产品选型一览表版本类型功能配置基础版6通道输入4路模拟输入+2路频率+2路继电器+RS485基础版12通道输入8路模拟输入+4路频率+4路继电器+RS485网口版6通道4路模拟输入+2路频率+2路继电器+以太网+RS485网口版12通道8路模拟输入+4路频率+4路继电器+以太网+RS485WIFI版6通道4路模拟输入+2路频率+2路继电器+WIFI+RS485WIFI版12通道8路模拟输入+4路频率+4路继电器+WIFI+RS4854G版6通道4路模拟输入+2路频率+2路继电器+4G+RS4854G版12通道8路模拟输入+4路频率+4路继电器+4G+RS485WIFI+网口6通道4路模拟输入+2路频率+2路继电器+WIFI+网口+RS485WIFI+网口12通道8路模拟输入+4路频率+4路继电器+WIFI+网口+RS4854G+网口6通道4路模拟输入+2路频率+2路继电器+4G+网口+RS4854G+网口12通道8路模拟输入+4路频率+4路继电器+4G+网口+RS485二.技术指标2.1.供电方式(交流、直流可选)1、交流:AC85~265V2、直流:8-24V(交流供电时输出直流24V)3、功耗:<5W2.2采集卡输入信号输入及精度2.3数据传输模式1、无线通讯:4G、WIFI、THREAD、LORA、(4选一)2、有线通讯:RJ45网口通讯、两路RS485一路北向,一路南向[可支持定制]3、外部转存:U 盘(标准USB2.0通讯文件系统FAT 格式或者FAT32)2.4硬件性能●环保阻燃塑胶外壳,颜色可以定制,默认黑色●USB2.0标准接口●电容式触摸屏●480*480彩色液晶显示屏●8G 贮存容量(可选更大容量)支持存储两年数据记录●抽屉式SIM 卡座●SMA 天线连接座●重量:500g输入类型测量的范围(示值范围)精度(引用误差、绝对误差)分辨率DC 电压0-10V-0.5V 至+11.000V 0.05%F.S ±0.1mV 0.01V 0-5V -0.5V 至+5.500V 0.05%F.S ±0.1mV 0.01V ±20mV -21mV 至+21mV 0.005%F.S.±0.005mV 0.01mV ±100mV-110.0mV 至+110.0mV 0.005%F.S.±0.005mV 0.01mV DC 电流4-20mA+3mA 至+21.00mA0.005%F.S.±0.005mA 0.01mA主机测量精度(相对误差)热电偶K -60℃至+1372℃±0.05%rdg.±2.0℃0.01℃J -200℃至+1200℃±0.05%rdg.±2.0℃0.01℃E -200℃至+1000℃±0.05%rdg.±3.0℃0.01℃T -200℃至+400℃±0.05%rdg.±2.0℃0.01℃N -200℃至+1300℃±0.05%rdg.±2.5℃0.01℃W+1500℃至+2315℃±0.05%rdg.±3.5℃0.01℃0℃至+1500℃±0.05%rdg.±3.0℃R +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃S +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±2.0℃B +800℃至+1820℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃热电阻Pt100-200℃至+660℃±0.05%rdg.±0.4℃0.01℃PT1000-50℃至+300℃±0.05%rdg.±0.4℃0.01℃●尺寸:96*96*102MM2.5环境参数●工作环境:-20℃~60℃0%~95%RH●存储环境:-20℃~65℃30%~80%RH●海拔:0~4000m正常工作,在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃。
前言非常感谢使用本公司生产的无纸记录仪。
本手册提供对无纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用无纸记录仪之前,敬请仔细阅读本说明书,正确掌握使用方法后再进行具体操作,避免由于错误操作造成不必要的损失,阅读完说明书之后请妥善保管便于随时翻阅。
因技术升级而作的更改不再另行通知,请以实物为准。
装箱清单注意事项◆请勿自行拆卸、加工、改造和修理仪器◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本无纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请严格按照说明书的各项说明进行操作,否则可能损坏仪表的保护装置目录第一章概述 (5)第二章功能特点 (5)第三章技术指标 (6)第四章安装与接线 (8)4.1仪表尺寸 (8)4.2端子接线 (8)4.3交流电源220VAC输入接线 (9)4.4输入/输出信号接线 (9)4.5继电器触点输出接线 (10)4.6馈电24VDC传感器供电 (10)4.7通讯接线 (11)第五章键盘功能与运行画面 (12)5.1键盘功能 (12)5.2 总貌画面............. . (13)5.3 实时趋势............. . (14)5.4 历史趋势 (15)5.5 数据备份 (16)5.6 报警信息 (17)5.7 掉电信息 (19)第六章组态及辅助操作 (20)6.1系统组态 (21)6.2通道组态 (23)6.3功能组态 (26)6.4辅助界面 (31)第七章故障分析及排除 (32)第八章服务指南 (32)附录一通讯 (34)附录1.1 RS-232C 通讯方式 (34)附录1.2 RS-485 通讯方式 (34)附录1.3CAN通讯方式 (35)附录1.4 无线通讯方式 (36)附录二流量组态 (37)附录三累积组态 (44)第一章概述本系列无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置,在各行业中获得了极其广泛的应用。

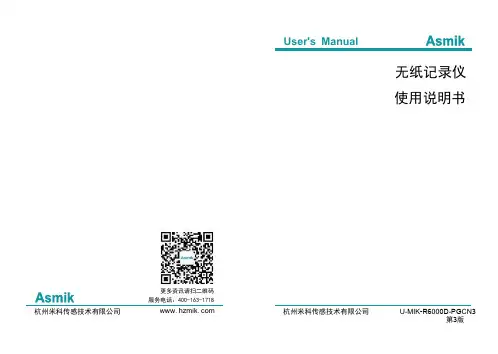

User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话:400-163-1718杭州米科传感技术有限公司U-MIK-R6000D-PG CN3第3版无纸记录仪使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-R6000D-PGCN3第三版2021年3月安全注意事项为了安全使用本产品,操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前,请熟读本手册,并对产品有深入了解。
●本手册只对产品的功能进行阐述,本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则有可能会损坏本仪表所提供的保护功能。
对由以上情况产生的质量,性能,功能和产品的安全问题,我公司不承担任何责任。
●为本仪表及其控制系统安装防雷装置,或为本仪表及其控制系统设计安装单独的安全保护电路时,需要借助其他的设备来实现。
●如果需要更换产品的零部件,请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用,用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志:危险标志,若不采取适当的预防措施,将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
流量积算无纸记录仪流量记录仪安全操作规定一、操作前须知1.1、使用前请全面了解产品说明书,熟知仪器的功能、操作流程及注意事项。
1.2、请确认使用环境是否具备设备、漂浮物以及污物对设备的影响。
1.3、请确认设备的整体性能及其关键部件是否正常。
二、使用操作2.1、请确保设备与管线的连接正确、紧密无漏,管道无明显漏水现象。
2.2、设备安装后,需正确设置其对应的参数,如拍照间隔时间等,以保证数据的准确性。
2.3、使用前请确认设备是否平稳固定。
2.4、电池不足时,设备会自动关闭,在更换或充电电池前请不要打开记录仪并进行操作。
2.5、避免在高温、湿度等容易导致记录仪硬件故障的环境中使用。
2.6、操作时,请勿随意停止记录仪,否则会影响数据的完整性。
2.7、请勿在记录仪运行状态下进行强行拔插操作。
2.8、若需要搬运记录仪,请轻拿轻放,防止撞击、挤压等导致损坏。
2.9、请防止液体、灰尘、杂物等物质进入仪器内部,以防止设备发生故障或失效。
2.10、请勿将记录仪放置于辐射、地震等有安全风险的场所。
2.11、请勿随意更改记录仪的工作状态或系统设置,否则可能会导致设备失效。
三、数据管理3.1、请及时存储和备份数据,避免数据丢失或损伤。
3.2、请及时将数据上传到云端帐号中,以便远程管理和监控。
3.3、请勿随意删除数据,以防止数据丢失。
3.4、数据传输过程中请保障数据传输安全,防止数据泄露或丢失。
3.5、请及时维护和更新设备的软件和系统,保障数据的稳定和准确。
四、设备维护4.1、请勿在开机的情况下进行维修或自行拆卸记录仪,并保证维修设备的安全性。
4.2、请勿在正常使用时,将设备放置在有高温、高压、有腐蚀性气体的环境中。
4.3、请遵循维修手册和操作说明,定期保养维护设备,以保持其正常运行。
4.4、请勿对记录仪进行任何形式的修改和改装,以免导致设备失效。
五、应急处理5.1、若发生异常情况,应及时与技术人员联系,以处理异常情况。
5.2、在出现设备故障、异常等意外状况时,请将记录仪关闭,并联系售后服务部门进行处理。
YIJIER6100智能无纸记录仪使用说明书上海绎捷自动化科技有限公司Shanghai YIJIE Automation Technology Co.,Ltd目 录一、概述 (1)二、 功能特点 (2)三、 技术指标 (3)四、安装与接线 (6)五、仪表运行及操作 (9)六、仪表组态 (24)七、累积功能及累积组态(选配功能) (39)八、流量组态及带温压补偿计算功能(选配功能) (41)九、PID控制组态(选配功能) (47)十、故障分析及排除 (52)十一、服务指南 (52)一、 概述无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能,在各行各业中获得了极其广泛的应用。
本产品吸纳了各种国内外无纸记录仪的优点,应用最新的显示技术、微电子技术、数据存储和通讯技术,是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品配置丰富,可以接收多种类型的直流电流、电压和电阻信号,实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成:可配备不同类型的智能通道板,根据应用要求选择。
内置大容量FLASH,可通过U盘快速将FLASH中的数据转储到计算机中。
内置的FLASH的容量为256M字节,8通道时若20秒记录一次可记录1600天 ,最快0.1秒记录一次所有通道的数据。
数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。
测量、显示基本误差:±0.2% F·S可组态12点报警功能。
可组态8点变送输出,光电隔离,误差小于±0.2% F·S电流输出(4~20)mA, (0~10) mA, (0~20) mA可选。
电压输出 (0~5)V, (1~5) V可选。
前言非常感谢使用本公司生产的有纸记录仪。
本手册提供对有纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用有纸记录仪之前,敬请仔细阅读本手册并妥善保管在便于随时翻阅处。
装箱清单注意事项◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本有纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表外壳时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆擦拭清洗热印头时,取出折纸机构,用软布或棉花蘸酒精擦洗,沿着热印头长度方向轻轻地来回擦拭热印点,将赃物擦掉◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请勿自行维修和拆卸仪器◆因技术升级而作的更改不再另行通知,请以实物为准目录一、技术指标------------------------------------------------------------------5二、接线------------------------------------------------------------------------92.1接线端子示意图-------------------------------------------------92.2交流电源输入接线----------------------------------------------92.3输入/输出信号接线--------------------------------------------112.4继电器触点输出接线------------------------------------------112.5变送器配电接线------------------------------------------------122.6通讯接口定义及接线------------------------------------------12三、显示及记录方式--------------------------------------------------------13四、键盘功能-----------------------------------------------------------------15五、组态说明-----------------------------------------------------------------165.1、组态参数显示顺序说明-------------------------------------165.2、组态参数过程说明-------------------------------------------171)组态信号类型及关闭测量通道---------------------------172)组态小数点位数---------------------------------------------173)组态量程范围------------------------------------------------184)组态记录边界及关闭通道记录---------------------------195)组态报警阀值及继电器触点输出------------------------206)组态报警回差------------------------------------------------227)组态线性调整------------------------------------------------238)组态滤波时间------------------------------------------------249)组态走纸速度------------------------------------------------2410)组态记录标尺----------------------------------------------2511)组态自动打印测量数据时间间隔----------------------2612)组态日期和时间-------------------------------------------2613)组态打印深度----------------------------------------------2814)组态仪表地址----------------------------------------------2815)组态波特率-------------------------------------------------2916)组态通讯格式----------------------------------------------29六、仪表结构、安装、维护及服务指南-------------------------------30七、故障分析及排除-------------------------------------------------------33八、附加/定制功能说明---------------------------------------------------34一、技术指标⏹显示精度:数字显示:±0.2% F.S.记录精度:±0.2% F.S.(注:热电偶应去掉冷端误差)⏹处理器采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现信号采集、记录、显示和报警⏹存储模块采用串行FRAM存储芯片存贮系统配置参数等关键信息⏹输入功能输入规格:全隔离万能输入,最大支持10路模拟量输入电压输入:0-20mV、0-100mV、1-5V、0-5V(0-10V输入需在订货时注明,0-10V输入时替代原0-5V量程代码且此通道不再支持其他信号类型输入)电流输入:0-10mA、4-20mA、0-20mA电阻输入:Res热电阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω)热电偶:S、B、K、T、R、E、N、J辐射高温计:F1、F2钨铼:WRe3-25、WRe5-26注:其它输入信号(如开关量输入(DI)、脉冲量输入(PI))或分度号(如PT1000)需在订货时注明量程代码及测量范围:各种热电偶、热电阻、标准电压及电流等输入信号量程代码及测量范围见下表一。

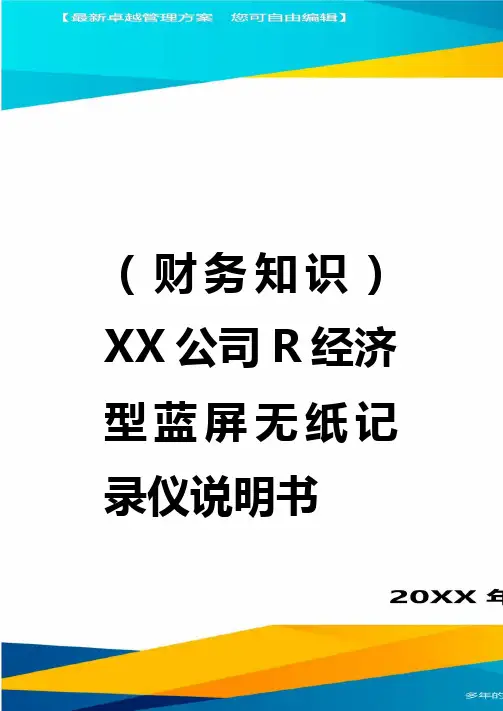

(财务知识)XX公司R经济型蓝屏无纸记录仪说明书前言非常感谢使用本X公司生产的经济型蓝屏无纸记录仪。
本手册提供对无纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,于使用无纸记录仪之前,敬请仔细阅读本说明书,正确掌握使用方法后再进行具体操作,避免由于错误操作造成不必要的损失,阅读完说明书之后请妥善保管便于随时翻阅。
因技术升级而作的更改不再另行通知,请以实物为准。
装箱清单- 2 -注意事项◆请勿自行拆卸、加工、改造和修理仪器◆本仪表适用于壹般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本无纸记录仪是非安防爆产品,切勿于有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表于靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请和厂家- 4 -联系请严格按照说明书的各项说明进行操作,否则可能损坏仪表的保护装置目录第壹章概述 (5)第二章功能特点 (5)第三章技术指标 (6)第四章安装和接线 (8)4.1仪表尺寸 (8)4.2端子接线 (8)4.3交/直流电源输入接线 (9)4.4输入/输出信号接线 (9)4.5继电器触点输出接线 (10)4.6仪表馈电/外接稳压源传感器接线 (10)4.7通讯接线 (11)第五章键盘功能和运行画面 (12)5.1键盘功能 (12)5.2总貌画面 (13)5.3实时趋势 (14)5.4历史趋势 (15)5.5数据备份 (16)5.6报警信息 (17)5.7掉电信息 (19)第六章组态及辅助操作 (20)6.1系统组态 (21)6.2通道组态 (23)6.3功能组态 (26)6.4辅助界面 (31)- 6 -第七章故障分析及排除 (32)第八章服务指南 (32)附录壹通讯 (34)附录1.1RS-232C通讯方式 (34)附录1.2RS-485通讯方式 (34)附录1.3CAN通讯方式 (35)附录1.4无线通讯方式 (36)第一章概述本系列无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置,于各行业中获得了极其广泛的应用。
实业公司无纸记录仪操作规程一、引言为了规范实业公司无纸记录仪的使用,提高工作效率,确保信息记录的准确性和安全性,特制定本操作规程。
二、适用范围本操作规程适用于实业公司内所有无纸记录仪的使用和维护。
三、基本原则1.符合相关法律法规和公司规定,保证记录真实、准确、完整;2.严禁私自篡改、删除记录,一经发现将追究相关责任;3.具备备份和恢复功能,确保数据的安全性和可靠性;4.颜色条形码用于记录不合格项,以便及时处理;5.使用过程中要注意保护机器设备,确保其正常运转。
四、无纸记录仪的开机和登录1.确保仪器是否通电,打开电源;2.等待机器启动,启动过程中请勿随意操作;3.出现登录界面后,使用操作员账号和密码登录;4.登录成功后进入主页面。
五、无纸记录仪的数据记录和保存1.选择需要记录的项目或者指标;2.根据要求填入相应的数值或文字;3.点击保存按钮,确保数据保存成功;4.保存后数据将自动提交到数据库,并生成记录报表;5.完成数据记录后,点击退出按钮进行退出。
六、无纸记录仪的数据查询和报表生成1.进入主页面,点击查询按钮;2.选择需要查询的项目或者指标;3.根据要求选择查询时间范围;4.点击查询按钮,系统将自动匹配相关数据;5.查询结果将以报表形式呈现,可保存或打印。
七、无纸记录仪的备份和恢复1.定期进行数据备份,确保数据的安全性;2.点击设置按钮,选择备份选项;3.选择数据备份的路径和存储设备;4.点击备份按钮,等待备份完成;5.如需恢复数据,同样需要进入设置界面进行操作。
八、无纸记录仪的维护和保养1.定期进行清洁,确保机器正常运行;2.清洁前请关闭电源,使用干净的软布擦拭;3.避免接触水或其他液体;4.定期检查设备软件和硬件,确保其正常运转;5.出现问题及时向技术人员报修。
九、违规处理和处罚1.发现有篡改、删除记录等违规行为,将取消相关人员的使用权限;2.发现私自更改仪器配置或者关闭关键功能,将严肃处理;3.发现数据丢失或损毁,造成严重后果的,将追究相关责任;4.对于违反相关规定的人员,将视情况给予相应的处罚。
前言非常感谢贵单位使用本公司生产的无纸记录仪。
本安装使用手册是以初次购买者或考虑选用者为对象,对无纸记录仪功能及其使用进行说明。
✓使用无纸记录仪之前,敬请仔细阅读本手册,在充分理解的基础上,再对无纸记录仪进行安装、操作和维护,错误的安装或使用会导致仪表损坏。
✓公司产品持续发展改进。
我们保留在预先不通知的情况下,对此手册中描述的任何产品进行修改和改进的权利;我们保留在预先不通知的情况下,修改或废止本文档的权利。
对改进的产品如有相应的安装使用手册或改进说明,若本手册中的描述与仪表实物存在不符,请以实物为准。
✓严禁擅自对无纸记录仪进行任何改造!如由此造成的事故,本公司恕不负责。
✓本公司向最终用户保证,该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。
在仪表到货之日起的1年质保期内,仪表如有缺陷,本公司给予免费维修或更换。
目录前言 (I)1.1概述 ................................................................................................................................................................... 31.2主要特点 ........................................................................................................................................................... 31.3.1技术参数 ................................................................................................................................................... 31.3.2万能输入类型量程表 ............................................................................................................................... 5第二章规格选型 ........................................................................................................................................................ 5第三章开箱检查 ...................................................................................................................................................... 52.1外包装检查....................................................................................................................................................... 53.2开箱................................................................................................................................................................... 53.3箱内货物清单................................................................................................................................................... 6第四章安装与接线 .................................................................................................................................................... 64.1使用环境........................................................................................................................................................... 64.2安装开孔尺寸................................................................................................................................................... 64.3安装步骤........................................................................................................................................................... 74.4接线................................................................................................................................................................... 74.4.1 端子说明 .................................................................................................................................................. 74.4.2 电源线的连接 .......................................................................................................................................... 74.4.3 信号线的连接 .......................................................................................................................................... 84.4.4 通讯线的连接 .......................................................................................................................................... 8第五章操作说明 ........................................................................................................................................................ 85.1操作面板 ........................................................................................................................................................... 85.2操作主菜单 ....................................................................................................................................................... 95.3曲线显示界面 ............................................................................................................................................... 105.4数值显示 ....................................................................................................................................................... 115.5记录追忆界面 ............................................................................................................................................... 125.6报警追忆界面 ............................................................................................................................................... 145.7组态菜单设置 ............................................................................................................................................... 155.7.1系统组态设置 ....................................................................................................................................... 165.7.2通道组态设置 ....................................................................................................................................... 185.7.3报警组态 ............................................................................................................................................... 195.7.4通讯组态 ............................................................................................................................................... 205.7.4.1 串口实时传送数据 .......................................................................................................................... 215.7.4.2 串口实时打印数据 .......................................................................................................................... 215.7.4.3 U盘转存数据 ................................................................................................................................... 22第六章故障分析及排除 ........................................................................................................................................ 24第一章概述1.1概述无纸记录仪是特别针对各种工业过程控制现场实际情况设计生产的新型仪表。
前言非常感谢使用本公司生产的有纸记录仪。
本手册提供对有纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用有纸记录仪之前,敬请仔细阅读本手册并妥善保管在便于随时翻阅处。
装箱清单注意事项◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本有纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表外壳时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆擦拭清洗热印头时,取出折纸机构,用软布或棉花蘸酒精擦洗,沿着热印头长度方向轻轻地来回擦拭热印点,将赃物擦掉◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请勿自行维修和拆卸仪器◆因技术升级而作的更改不再另行通知,请以实物为准目录一、技术指标------------------------------------------------------------------5二、接线------------------------------------------------------------------------92.1接线端子示意图-------------------------------------------------92.2交流电源输入接线----------------------------------------------92.3输入/输出信号接线--------------------------------------------112.4继电器触点输出接线------------------------------------------112.5变送器配电接线------------------------------------------------122.6通讯接口定义及接线------------------------------------------12三、显示及记录方式--------------------------------------------------------13四、键盘功能-----------------------------------------------------------------15五、组态说明-----------------------------------------------------------------165.1、组态参数显示顺序说明-------------------------------------165.2、组态参数过程说明-------------------------------------------171)组态信号类型及关闭测量通道---------------------------172)组态小数点位数---------------------------------------------173)组态量程范围------------------------------------------------184)组态记录边界及关闭通道记录---------------------------195)组态报警阀值及继电器触点输出------------------------206)组态报警回差------------------------------------------------227)组态线性调整------------------------------------------------238)组态滤波时间------------------------------------------------249)组态走纸速度------------------------------------------------2410)组态记录标尺----------------------------------------------2511)组态自动打印测量数据时间间隔----------------------2612)组态日期和时间-------------------------------------------2613)组态打印深度----------------------------------------------2814)组态仪表地址----------------------------------------------2815)组态波特率-------------------------------------------------2916)组态通讯格式----------------------------------------------29六、仪表结构、安装、维护及服务指南-------------------------------30七、故障分析及排除-------------------------------------------------------33八、附加/定制功能说明---------------------------------------------------34一、技术指标⏹显示精度:数字显示:±0.2% F.S.记录精度:±0.2% F.S.(注:热电偶应去掉冷端误差)⏹处理器采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现信号采集、记录、显示和报警⏹存储模块采用串行FRAM存储芯片存贮系统配置参数等关键信息⏹输入功能输入规格:全隔离万能输入,最大支持10路模拟量输入电压输入:0-20mV、0-100mV、1-5V、0-5V(0-10V输入需在订货时注明,0-10V输入时替代原0-5V量程代码且此通道不再支持其他信号类型输入)电流输入:0-10mA、4-20mA、0-20mA电阻输入:Res热电阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω)热电偶:S、B、K、T、R、E、N、J辐射高温计:F1、F2钨铼:WRe3-25、WRe5-26注:其它输入信号(如开关量输入(DI)、脉冲量输入(PI))或分度号(如PT1000)需在订货时注明量程代码及测量范围:各种热电偶、热电阻、标准电压及电流等输入信号量程代码及测量范围见下表一。
E12D1WPR90系列 彩色无纸记录仪 使用说明书Paperless Recorder苏州迅鹏仪器仪表有限公司User ’s Manual前言前言感谢您购买本公司产品!本用户手册为正确地选用、调校、组态、安装、使用和维护本产品作了必要的说明,是使用和维修人员的必读资料。
为了确保正确使用WPR90记录仪,请在使用之前先阅读本用户手册。
请将本手册妥善保管,放置在便于查阅的地方。
用户手册的注意事项⏹本用户手册如有变动,恕不通知,随时更正,查阅时请以最新版本为准。
请参照封面右下角的用户手册版本号。
⏹若用户发现用户手册中有错误、遗漏等,请与本公司联系。
⏹本公司不承担由于用户错误操作所引起的事故和危害。
⏹本用户手册所讲述的功能,不作为将产品用做特殊用途的理由。
⏹本用户手册内容严禁全部或部分转载、复制。
⏹本用户手册电子版为彩色,印刷版为黑白色,手册中部分文字和插图涉及到彩色颜色的说明时,若查看印刷手册无法辨识,请查阅电子版手册。
(Simplified Chinese)i前言ii 安全须知为确保您能安全使用WPR90仪表,操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程,则可能会损坏本仪表提供的保护。
由于违反这些说明和注意事项而产生的产品问题和故障,我公司不承担责任。
◆电源在接通本仪表的电源之前,请务必确保供给电源电压与仪表电源电压一致,仔细检查接线是否正确无误。
仪表断电及再次上电的间隔必需在5s以上。
◆接地保护为了防止触电,在接通本仪表电源之前请务必进行接地保护。
◆接地保护的必要性请不要切断本仪表内部或外部的接地保护线或者拆掉接地保护端子的接线。
否则会使本仪表的保护动作失效,处于危险状态。
◆接地保护功能的缺陷如果您认为接地保护等保护功能可能存在问题时,请不要运行本仪表。
请检查无误后再运行。
◆请勿在下列场合使用仪表1.暴露于阳光直射的场合;2.温度和湿度超过使用条件的场合;3.有腐蚀性气体或可燃性气体的场合;4.有大量粉尘、盐及金属性粉末的场合;5.水、油及化学液体易溅射到的场合;6.有直接震动或冲击的场合;请不要在可燃性气体、爆炸性气体或有蒸汽的场所运行本仪表。
无纸记录仪Ver 2.0.4 数据分析软件使用说明书2一、取记录仪数据1、格式化U盘本机支持FAT16结构的u盘存储,请在使用前将u盘格式化为FAT16,注意在Win xp等系统中,默认格式化为“FAT32”,一定要选择为“FAT”;2、从记录仪取记录数据在单通道曲线显示画面,按F2键,右下角屏幕显示“Save data?”,如再按F2键退出存盘;在Save data?状态,按↙键开始存盘,显示绿色进度条,存盘完成后显3示“ok”,显示u盘显示信息消失;存盘文件名由仪表序号最后两位和存盘日期组成,每次存盘有2个文件,分别为abyymmdd.dat和abyymmdd.inx,使用上位机软件,可查看数据曲线。
若出现红色标志,表示存盘未成功,请在计算机上将u盘格式化为FAT 结构。
“Error”表示无u盘或u盘读写错误;“Over”表示剩余容量不够;“Same name”表示有相同文件名。
存盘过程中,不能进入组态,可正常切换画面,但u盘信息只在单通道曲线显示画面显示,所以建议存盘过程中不进行按键操作,以免提示信息丢失。
二、安装记录仪数据分析软件记录仪分析软件的安装程序附带随机U盘或光盘中,运行其中“无纸记录仪u盘存储数据分析软件 for winxp.exe”安装程序,并按提示完成安装操作。
三、使用记录仪数据分析软件1、点击<开始>-><所有程序>-><物质记录仪分析软件>->无纸记录仪数据分析软件,最后出现主界面.如下图所示。
42、如下图所示,鼠标左键单击菜单<文件>-><打开文件>打开文件:可打开你需要的数据文件保存为默认设置:将你的当前坐标系设置保存到C:\BJDefault.INI中保存当前设置:将你的当前坐标系设置保存为你自定义的文件中,默认为你打开文件的对应文件目录下的ini文件中。
注:打开数据文件时按,若有“打开文件的对应文件目录下的相应ini文件”,按该文件使用坐标系设置,若无按“C:BJDefault.INI文件”使用坐标系设置、否则按软件默认设置使用坐标系设置,读取设置:你可以按你的要求读取相应坐标系设置。
前言非常感谢使用本公司生产的经济型蓝屏无纸记录仪。
本手册提供对无纸记录仪使用时关于安装、运行操作、参数设计、故障诊断等方面的方法,在使用无纸记录仪之前,敬请仔细阅读本说明书,正确掌握使用方法后再进行具体操作,避免由于错误操作造成不必要的损失,阅读完说明书之后请妥善保管便于随时翻阅。
因技术升级而作的更改不再另行通知,请以实物为准。
装箱清单注意事项◆请勿自行拆卸、加工、改造和修理仪器◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本无纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请严格按照说明书的各项说明进行操作,否则可能损坏仪表的保护装置目录第一章概述 (5)第二章功能特点 (5)第三章技术指标 (6)第四章安装与接线 (8)4.1仪表尺寸 (8)4.2端子接线 (8)4.3交/直流电源输入接线 (9)4.4输入/输出信号接线 (9)4.5继电器触点输出接线 (10)4.6仪表馈电/外接稳压源传感器接线 (10)4.7通讯接线 (11)第五章键盘功能与运行画面 (12)5.1键盘功能 (12)5.2 总貌画面............. . (13)5.3 实时趋势............. . (14)5.4 历史趋势 (15)5.5 数据备份 (16)5.6 报警信息 (17)5.7 掉电信息 (19)第六章组态及辅助操作 (20)6.1系统组态 (21)6.2通道组态 (23)6.3功能组态 (26)6.4辅助界面 (31)第七章故障分析及排除 (32)第八章服务指南 (32)附录一通讯 (34)附录1.1 RS-232C 通讯方式 (34)附录1.2 RS-485 通讯方式 (34)附录1.3CAN通讯方式 (35)附录1.4 无线通讯方式 (36)第一章概述本系列无纸记录仪以其友好大方的显示画面、简单灵活的操作方式、丰富多彩的可选功能配置,在各行业中获得了极其广泛的应用。
总貌画面棒图画面实时趋势历史趋势报警列表掉电列表组态画面输入组态注意事项◆本仪表适用于一般工业场合,如有特殊的使用要求请另行设置保护装置◆为保证仪表安全工作,请使用额定电压的供电电源,正确接线,妥善接地,接通电源后,请不要触摸仪表后部的接线端子,以防触电◆为了您和仪表的安全,请勿带电安装◆本无纸记录仪是非安防爆产品,切勿在有可燃或爆炸性气体的环境中使用◆记录仪的安装位置请保证通风顺畅◆仪表在靠近电源动力线,强电场,强磁场或交流接触器干扰的场合应采取相应的屏蔽措施◆为避免测量误差,传感器是热电偶时,请使用相应的补偿导线传感器是热电阻时,要使用三根规格相同而且电阻值小于10Ω的铜导线,否则会造成测量误差◆擦拭仪表时请用干净软布,切勿蘸取酒精、汽油等有机溶剂;如果仪表进水,请立即断电,停止使用◆为延长仪表的使用寿命,请定期进行保养和维护◆开箱时如发现仪表因运输而致的破损,请与厂家联系◆请勿自行维修和拆卸仪器◆因技术升级而作的更改不再另行通知,请以实物为准功能特点⏹显示功能多样化总貌画面、棒图画面、实时趋势曲线画面、历史曲线追忆画面、列表查询画面等多种不同元素画面来显示仪表信息,其显示信息量大、分辨率高、画面清晰、界面友好,显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999⏹通道输入万能全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可,通用性强⏹设置功能齐全多种参数(包括系统配置参数、输入/输出通道参数、通讯打印参数等)可进行组态设置,操作简便,更有剪贴板的复制和粘贴功能方便用户设置参数⏹选配/附加功能丰富选配功能:数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等附加功能:流量累积、定量控制、批量控制、继电器延迟等(选配功能需客户订货时注明,附加功能需定制)⏹适用性、可靠性强日常维护工作量非常小、运行费用低、应用领域广泛、抗干扰性能好、稳定性高、响应速度快、转存数据兼容性强技术指标⏹显示屏幕: 4.3英寸真彩TFT LCD(480*272点阵)精度:实时显示:±0.2% F.S.追忆精度:±0.2% F.S.(注:热电偶应去掉冷端误差)⏹处理器采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、记录、显示和多路报警⏹存储模块采用大容量并行NAND FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息⏹输入功能输入规格:全隔离万能输入,最大支持4路模拟量输入+1路频率输入电压输入:0-5V、1-5V、0-20mV、0-100mV电流输入:0-10mA、4-20mA,(0-20mA输入需在订货时注明)电阻输入:Res频率输入:频率信号(PI)(频率范围:0.5-5000HZ;输入信号:0-10mA、0-12V、0-24V、4-20mA;其中4-20mA需定制)热电阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω)热电偶:S、B、K、T、R、E、N、J辐射高温计:F1、F2钨铼:WRe3-25、WRe5-26其它输入信号(如开关量输入(DI))或分度号(如PT1000)需在订货时注明⏹ 输出功能配电输出:变送器集中配电+24VDC ,标准配电<40mA (最大负载能力可定制),支持多种规格集中配电(如12VDC 、5VDC 配电输出)变送输出:最多支持2路通道的4-20mA 标准电流变送输出,负载能力750Ω(最大),方便了显示仪表或DCS/PLC 的采集,实现了信号的长距离传输继电器报警输出:最多支持4路继电器报警输出,触点容量3A@220VAC/1A@30VDC ,可组态上上限、上限、下限、下下限报警⏹ 通讯打印通讯接口:RS232C 或RS485,支持Modbus RTU 协议,波特率----(1200、2400、9600、19200、38400、57600)打印接口:RS232C 直接连接微型打印机,波特率1200⏹ 记录功能记录容量: 64/128/192/248MB (FLASH 容量可选择);记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;记录时间:记录时间的长短与FLASH 存储器容量、输入点数、记录间隔有关,计算公式如下(代入数值的单位要与公式中一致): )(36002416)(10241024)(记录天数天通道数秒记录间隔容量⨯⨯⨯⨯⨯⨯=MB FLASH⏹ 数据转存数据备份和转存:支持USB 1.1 、2.0 优盘,支持1G 到16G 的U 盘进行数据转存,兼容性强,可兼容市面上绝大多数的U 盘(推荐使用工业版优盘)⏹供电电源供电电源:220VAC,50HZ交流电源供电,支持24VDC (22VDC-32VDC)直流电源供电,支持12VDC(11.2VDC-20VDC)直流电源供电(直流供电需在订货时注明)⏹保护功能断电保护:内置存储器保护参数和历史数据,断电后永久保存时钟保护:集成硬件时钟,掉电后也能准确运行配电短路保护:配电输出短路时,仪表正常运行⏹误差精度热电偶冷端补偿误差:±2℃时钟误差:±2 秒/天⏹工作环境环境温度: 0~50℃(避免日光直晒)环境湿度: 0~85%R.H(无凝结)(禁止在易燃、腐蚀性环境下工作)⏹仪表净重净重:≤1.0Kg注:技术指标为本系列仪表通用指标,功能配置请以实物为准。
安装接线⏹仪表尺寸⏹接线端子图⏹输入输出信号接线⏹交/直流电源输入接线⏹配电输出接线⏹通讯接线通讯接口RS232C RS485A/TX RXD A(+)B/RX TXD B(-)GND CGND /键盘功能⏹仪表面板⏹键盘功能状态模式⏹使用模式⏹状态标志部分参数说明故障分析及排除本无纸记录仪采用了先进的生产工艺,出厂前进行了严格的测试,大大提高了仪表的可靠性。
常见的故障一般是操作或参数设置不当引起的。
若发现无法处理的故障,请记录故障现象并及时和我服务指南尊敬的用户:您好!感谢您选择了本系列智能无纸记录仪表。
本公司将以优质的服务答谢您对我公司的信任。
我们建议您在初次使用前,务必仔细阅读“本系列智能仪表须知”及“保修原则”部分,这一步骤将方便您使用本系列智能仪表,了解可享受的保修服务等信息。
初次使用本系列智能仪表,首先核对产品的实际配置与仪表配置单是否一致,随机资料、配件是否齐全。
如有异议请先与我们联系。
a)读随机资料:请认真阅读随机资料和保修原则,并完整收存。
b)在购机后,妥善保管好购机发票,仔细填写下表,以便您享受到相应服务。
保修原则:1.维修周期:自收到产品之日起五个工作日。
2.维修费用:1)本系列智能仪表免费保修期为壹年(产品质量问题)。
2)保修期自用户购买之日起计算,以用户的购买发票(注明产品型号、主机序列号)或复印件为凭证。
若无法提供发票者,则依我公司出品之日起计算。
3)保修期内,由于客户使用不当而损坏的产品,或客户已开启产品合格封条,需收一定费用。
产品修复后,可再免费保修半年。
3.客户须知:1)请务必将产品寄回,并附带产品故障说明,帮助工程师尽快修复。
2)请准确填写电话/传真号码,通讯地址及联系人,以便维修品返还。
3)若您希望工程师去现场进行维修,则须负担由此产生的费用。
4)公司一般以快件方式送回(不附保险),若需以其他方运输,请在表内注明,并支付相关费用。
注意:未经本公司的书面同意,任何人不得以任何手段复制或传播本手册的任何部分用于商业目的,本说明书的描述如有不详之处,欢迎您向本公司咨询。
选型指南R6000E R6000E无纸记录仪选型编码模拟量输入G1/1…G4/4 1路模拟量输入(标配)…4路模拟量输入编码P0P1无频率输入1路频率输入编码C0C2C4CP编码R0…R4编码PW0PW1编码SU编码M064M128M192M248编码F0F1F2编码L0L1L2编码VACVDC通讯接口RS232-CRS485无串行打印机接口报警输出无…4路继电器输出(2路以上继电器输出时不配置通讯)配电输出无1路24V配电输出(小于40mA,多路或最大负载可定制)外部存储接口USB接口内部存储容量64M(标配)128M192M248M流量累积稳压补偿无带流量累积功能带稳压补偿功能模拟量输出无1路2路供电85-265V24VDC/12VDCR6000E P C R PW SU M F L V C。
